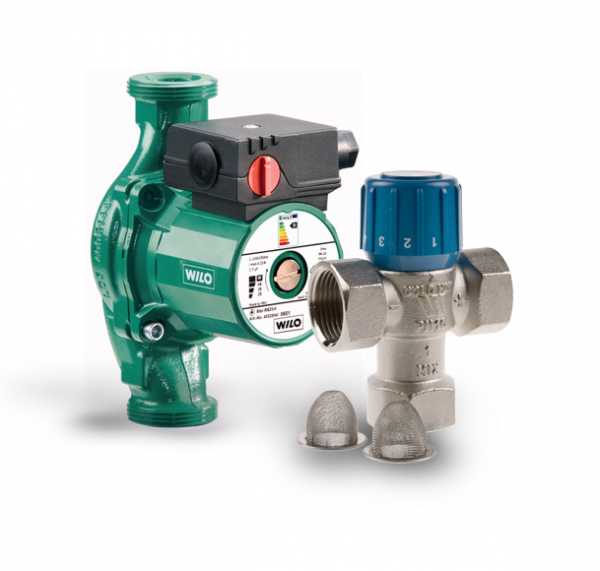

Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола
Где применяется?
-
Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;
-
Когда мощность теплых полов не превышает 11кВт.;
-
Когда нужно сэкономить на готовом насосно-смесительном модуле;
В чем особенность этого клапана?
-
Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;
-
Постоянный байпас между обратной и смешанной водой;
-
Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;
-
Встроенная защита от перегрева при аварийных ситуациях;
-
Два сетчатых фильтра для защиты от механического загрязнения;
Монтаж в любом положении;

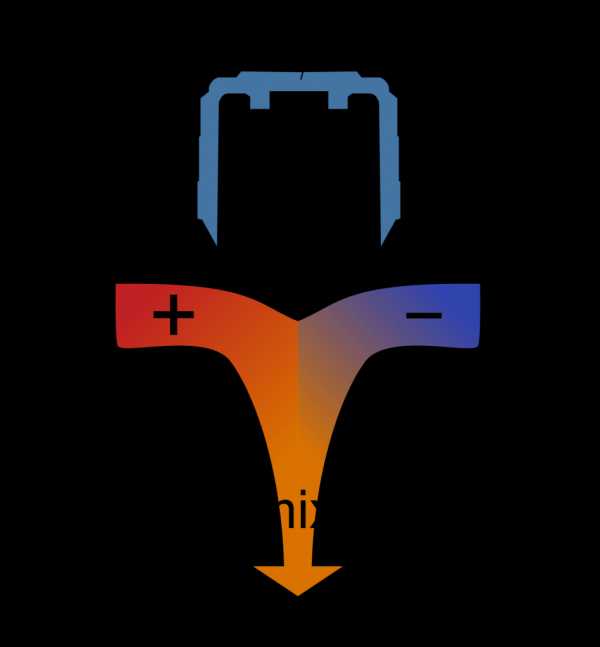

| Режим работы в процессе подмеса горячей воды | Режим циркуляции через ТП без подмеса |
 |
 |
Настройка температуры смешанной воды
Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе “плюс”, и температуры 25 градусов на входе “минус”. Контролируйте температуру смешанной воды с помощью термометра.Какую площадь теплых полов может обслужить?
 |
Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Qмакс. определена при tпод – tобр = 10°С |
|
Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С) |
Артикул |
Расход, л/мин |
Теплоотдача,кВт |
|
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾” или 1″) |
10017420 |
10 |
7,0 |
|
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾” или 1″) |
10017420 |
16 |
11,2 |
|
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/4 (патрубки для обвязки клапана и насоса ¾” или 1″) |
10017421 |
10 |
7,0 |
|
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) с насосом* Wilo 25/6 (патрубки для обвязки клапана и насоса ¾” или 1″) |
10017421 |
16 |
11,2 |
* -циркуляционный насос и патрубки в комплект поставки клапана не входят;
Пример:
Допустим, мы используем трубу для теплого пола 16х2 . При этом нам нужно обеспечить теплоотдачу 88Вт/м2, температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м2. Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.
Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.
Как инсталлировать?

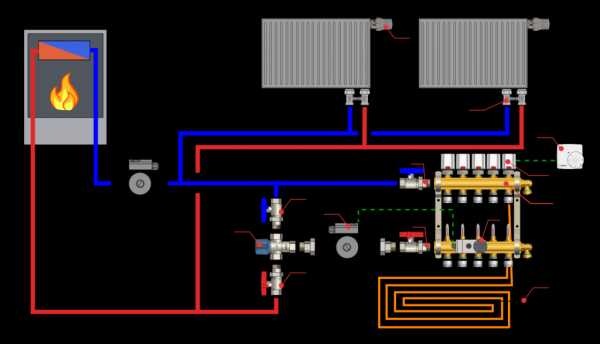

Схема при комбинированной системе отопления теплый пол + радиаторы
Спецификация
|
Позиция |
Артикул |
Наименование |
|
1 |
10017420 |
Термосмеситель трехходовой AQUAMIX 6310C34 3/4″ВР 25-50°С (kvs1.9) |
|
2 |
10004254 |
Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР |
|
3 |
|
Насос циркуляции теплых полов 25/4 |
|
4 |
10021100 |
Термостат комнатный WFHT-Basic + для управления по температуре воздуха |
|
5 |
10013372 |
Внешний термодатчик (датчик пола) SENSOR10K |
|
6 |
10029671 |
Электротермический привод коллектора 22СХ |
|
7 |
10004199 |
Коллектор теплых полов с расходомерами HKV-T на 5 выходов |
|
8 |
10001885 |
Фитинг прямой для подключения радиатора DG 3/4″х3/4″ |
|
9 |
10013409 |
Накладной аварийный термостат WTC, установленный на 60°С |
|
10 |
10045754 |
Термоголовка 148A (резьба 30×1.5) |
Схема при комбинированной системе c бойлером
Спецификация
|
Позиция |
Артикул |
Наименование |
|
1 |
10017421 |
Термосмеситель трехходовой AQUAMIX 6311C1 1″ВР 25-50°С (kvs2.1) |
|
2 |
10004254 |
Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4″ ВР x 1″ НР |
|
3 |
|
Насос циркуляции теплых полов |
|
4 |
10021100 |
Термостат комнатный WFHT-Basic + для управления по температуре воздуха |
|
5 |
10013372 |
Внешний термодатчик (датчик пола) SENSOR10K |
|
6 |
10021123 |
Базовый управляющий модуль WFHC для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе |
|
7 |
10029671 |
Электротермический привод коллектора 22СХ |
|
8 |
10004199 |
Коллектор теплых полов с расходомерами HKV-Tна 5 выходов |
|
9 |
10013409 |
Накладной аварийный термостат WTC, установленный на 60°С |
wattsindustries.ru
Что представляет собой термосмесительный клапан для тёплого пола?
На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.
Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-950С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-550С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.
Место и роль смесительных клапанов в отопительной системе «теплые полы»
Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 750С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.
Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

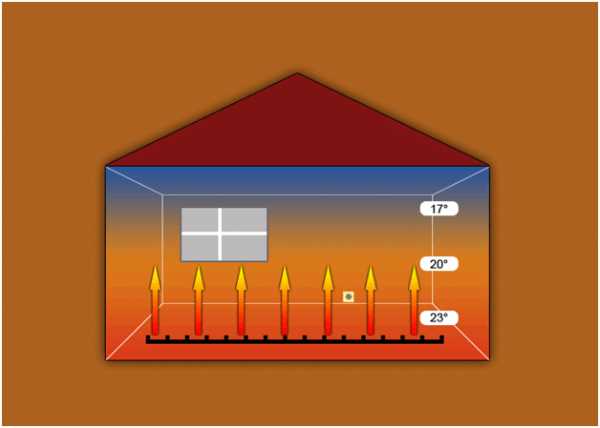

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 260С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-220С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 500С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.
Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

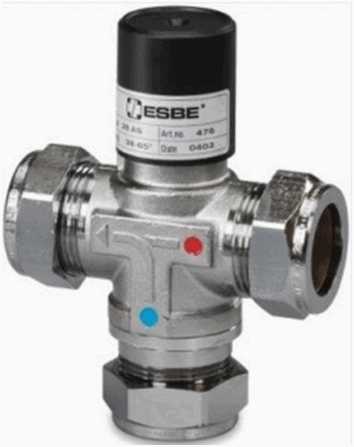

Что собой представляет смесительный термостатический клапан
Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.
Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

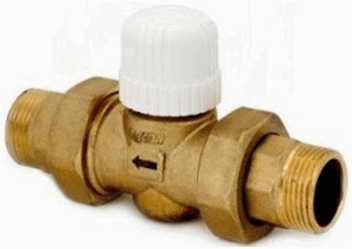

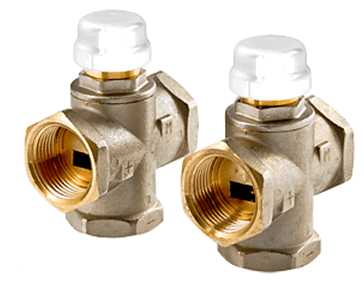

Двухходовой термостатический смесительный клапан
Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.
Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:
- автоматизированная работа по снижению температуры воды;
- простая и недорогая конструкция;
- легкий монтаж.
На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).
Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.
Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.
Принцип работы устройства заключается в следующем:
- вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
- снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
- при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.
Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.
На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.
На практике сегодня применяются вентили трех видов:
- Гидравлические;
- Пневматические;
- С электроприводом.

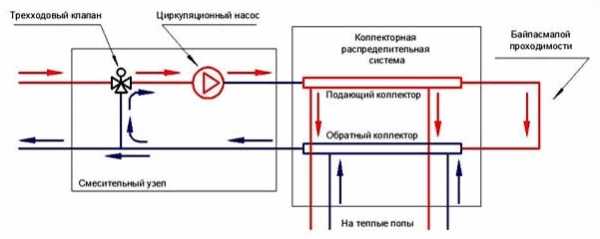

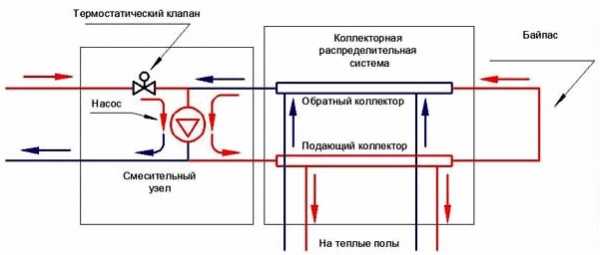

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

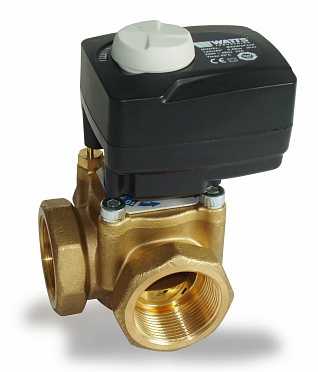

Трехходовой смесительный клапан
Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:
Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.
К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м2). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.
Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.
В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.
Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:
Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.
В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:
- с термостатическим приводом;
- с термостатической головкой;
- с электроприводом;
- с сервоприводом.
Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.
Подключается трехходовой клапан следующим образом.
Заключение
Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.
Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.
Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.
znatoktepla.ru
|
Термостатический
Термостатический
Термостатический
Термостатический
Термостатический
Термостатический
Евро
|
|
watts.at.ua
Термостатический смесительный клапан 3/4″ AQUAMIX для теплого пола до 60-70м2 Watts
Цена со скидкой предоставляется при покупке системы ОТОПЛЕНИЯ или ВОДОСНАБЖЕНИЯ.
Тех. описание Термостатический смесительный клапан AQUAMIX Ваттс Скачать
Сертификат Скачать
Термостатический подмешивающий клапан для напольного отопления.
10 позиций предустановки и фиксированный байпас между входом обратки и и выходом смешанной воды против превышения мах. допустимой температуры.
Диапазон регулирования 25 – 50°С.
Макс. перепад давления между входом горячей воды и холодной – 2 бара.
Мощность клапана 1″ 11,2 кВт при перепаде температур 10°С (с насосом 25/6).
Точность смешивания клапана 1-2 °С.
Максимальная рабочая температура 110°С.
Максимально допустимое давление 10 бар.
Описание
Термостатические подмешивающие клапаны (смесители) Aquamix серий 61С, 62С, 63С и 61СМ рассчитаны на оба варианта присоединений (наружная и внутренняя резьба) и четыре фиксированных предустановки.
Латунный корпус имеет никелевое покрытие как снаружи, так и изнутри,а внутренняя поверхность имеет также тефлоновое покрытие, уменьшающее образование накипи при эксплуатации на жесткой воде.
Конструкция включает в себя два сетчатых фильтра, установленных на входах горячей и холодной воды для предохранения клапана от засорения.
Применение
Термостатические смесители применяются в основном для защиты потребителей от ошпаривания.
Предустановленные диапазоны выходных температур клапанов Aquamix серий 61С, 62С и 61СМ обеспечивают ГВС непосредственно от водонагревателей проточного или накопительного типа (от 6º до 38ºС в точке водоразбора) либо на предварительном этапе подмешивания (от 42º до 50ºС) для подачи на смеситель в точке водоразбора.
Клапаны серии 63С с пределами установки от 25 до 50С чаще всего используются для поддержания стабильной температуры подачи в системах теплых полов.
Принцип работы
Внутреннее регулирование клапанов Aquamix осуществляется автоматически благодаря наличию термочувствительного элемента, который, входя в контакт со смешанной водой, реагирует пропорциональным расширением либо сжатием согласно предустановленным выходным температурам, соответственно увеличивая либо уменьшая проходные отверстия на входах горячей и холодной воды.
На случай внезапного прекращения подачи холодной воды клапан Aquamix имеет устройство температурной защиты, которое непосредственно реагирует закрытием диска на входе горячей воды. Таким образом, благодаря наличию защитного перекрывающего механизма исключается возможность подачи горячей воды пользователю без подмешивания.
Пример применения:
