Чугунный газовый котел Протерм Медведь KLZ
______________________________________________________________________________________________
______________________________________________________________________________________________
Чугунный котел Протерм Медведь применяется в качестве теплогенераторов в автономных системах водяного отопления.
Модификации напольных газовых котлов Protherm KLZ: 20, 30, 40, 50
Расширительный бак необходимо настроить в зависимости от параметров системы отопления – таким способом предохраняется система отопления и все ее элементы во время эксплуатации от нежелательной нагрузки при резких изменениях давления.
Эксплуатация котельного агрегата
Применение встроенного бойлера
При заполнении встроенного бойлера ГВС необходимо открыть подводящую линию ХВС в бойлер и линию выхода ГВС из бойлера. Как только из линии ГВС начнет выходить вода – это будет означать, что бойлер полностью заполнен водой.
На линию входа холодной воды в бойлер необходимо установить предохранительно-сбросной клапан (входит в комплект поставки котла). Между предохранительным клапаном и бойлером запрещается устанавливать какие-либо запорные устройства.
Бойлер ГВС нельзя подвергать воздействию:
– более высокого давления, чем максимальное рабочее давление бойлера;
– прямому воздействию огня или температуры, превышающей обычную рабочую или среднеклиматическую;
– ударов, толчков, сил, действующих на бойлер, сотрясений и вибраций (за исключением проявлений, обычно возникающих при эксплуатации, т.е. при циркуляции теплоносителя и при заполнении бойлера хозяйственной водой).
Если место водоразбора ГВС находится далеко от котла, то возможно создать рециркуляционный контур ГВС, в котором будет происходить дополнительный подогрев водопроводной воды. Изначально на месте подсоединения к бойлеру рециркуляционной линии установлена заглушка.
Посредством создания рециркуляционного контура отпадает необходимость слива холодной воды из водопроводного крана горячей воды. Запас ГВС повышается на величину объема рециркуляционного трубопровода.
При этом необходимо теплоизолировать контур рециркуляции, чтобы время работы агрегата на нагрев бойлера не увеличивалось до такой степени, что это сказывалось бы на комфортности из-за долгих перерывов в работе отопительного контура.
Работа циркуляционной линии ГВС увеличивает расход топлива для приготовления горячей воды.
Эксплуатация котла Protherm Медведь KLZ без комнатного регулятора
В данном режиме котел поддерживает заданную температуру в системе отопления по показаниям котлового датчика. В клеммнике XT5 на зажимах 5 и 6 стоит перемычка (заводская установка).
Порядок настройки:
– включите аппарат главным выключателем;
– установите требуемую температуру подающей линии на панели управления.
Эксплуатация с комнатным регулятором
В данном режиме котел поддерживает заданную температуру в системе отопления по комнатному регулятору. Перемычка, установленная в клеммнике XT5 на зажимах 5 и 6, снимается.
На ее место подключается комнатный регулятор. Если в помещении с комнатным регулятором на радиаторах установлены термостатические клапана, необходимо перевести их в полностью открытое положение.
На панели управления устанавливается такая температура системы отопления, которая способна компенсировать тепловые потери отапливаемого здания при самой низкой расчетной наружной температуре для данного региона.
Эксплуатация котла Протерм Медведь КЛЗ в режиме эквитермического регулирования
Температура теплоносителя в котле регулируется в зависимости от изменения наружной температуры воздуха.
Настройка функции эквитермической зависимости возможна только при подсоединенном наружном датчике, который не является частью поставки.
При всех видах регулирования приоритетным является нагрев воды в бойлере, т.е. как только будет получен сигнал от датчика бойлера, котел автоматически переключится в режим нагрева воды в бойлере.
После нагрева воды в бойлере до требуемой температуры агрегат автоматически вернется в режим отопления.
Установка мощности газового котла Protherm Медведь
Мощность аппарата настроена на заводе на максимум.
При необходимости можно установить отопительную мощность котла в соответствии с требуемой отопительной нагрузкой.
В режиме нагрева воды в бойлере агрегат всегда работает на максимальной мощности.
Защитные функции котла Протерм Медведь КЛЗ 40, 50
Плавная модуляция мощности
Происходит на основании постоянного сравнения текущих параметров с параметрами, установленными пользователем; данное регулирование является пропорциональным, т.е. при большей разнице между сравниваемыми величинами котел работает с большей мощностью и наоборот.
Защита от замерзания
При снижении температуры воды в системе отопления до 8C произойдет включение аппарата независимо от включенного режима „Лето“, требований комнатного регулятора или включенного режима нагрева бойлера.
Защита бойлера ГВС от замерзания
При снижении температуры воды в бойлере ниже 8C, произойдет включение котла для нагрева воды в бойлере.
Данная функция активизируется даже при выключенном режиме нагреве бойлера.
Защита насоса от заклинивания
Снижает вероятность заклинивания насоса вследствие осаждения взвешенных частиц на его вращающихся элементах при длительной остановке котла (более 24 часов) посредством кратковременного включения (30 секунд).
Выбег насоса
После выключения напольного котла Protherm Медведь 20, 30, 40, 50 KLZ из работы по сигналу от комнатного регулятора насос еще в течение приблизительно 1 минуты обеспечивает циркуляцию воды в системе отопления (только в режиме отопления).
Антициклирование
Функция антициклирования в режиме отопления ограничивает количество повторных запусков котла временным интервалом не менее 1 минуты или падением температуры теплоносителя на 8C.
В случае, если агрегат был выключен по команде комнатного регулятора, данное ограничение не действует.
Защита от перегрева
Функция защиты от перегрева включает насос отопления при превышении значения температуры воды в системе отопления, установленного пользователем или если температура теплоносителя в аппарата превысит 85C.
Если температура теплоносителя в котле превысит 90C (ошибка F3), котел автоматически выключится.
Запуск насоса в зависимости от температуры теплоносителя
Система управления котла позволяет устанавливать время запуска насоса отопления в зависимости от достижения котлом определенной температуры.
Настроить данную температуру может только сотрудник сервисного центра.
Система контроля тяги дымохода
Котел оснащен системой контроля тяги дымохода (СКТД).
При недостаточной тяге в дымоходе сработает термостат отходящих газов, аппарат автоматически выключится (прекратится подача газа в котел).
Перебои в подаче электроэнергии
При перебоях в подаче электроэнергии котел выключится. При возобновлении подачи электроэнергии он автоматически включится, без потери установленных рабочих параметров.
Если после возобновления подачи электроэнергии на дисплее появится сообщение о неисправности, разблокируйте котел с помощью кнопки RESET.
Блокировка котла Протерм КЛЗ 20, 30, 40, 50 может произойти вследствие его перегрева в результате остановки насоса после отключения электроэнергии.
Неисправность устраняется нажатием кнопки RESET, расположенной на панели управления.
Все указанные защитные функции имеют силу только в случае правильного подключения к электрической сети (правильное подключение проводов фаза, ноль и заземление) и включенном положении главного выключателя.
Предохранительный клапан на отопление
Котел оснащен предохранительным клапаном на 3 бара.
Предохранительно-сбросной клапан срабатывает в случае превышения рабочего давления теплоносителя в системе отопления и защищает котел от гидравлических повреждений.
Подведите к предохранительно-сбросному клапану сбросную линию в соответствии с действующими нормами и правилами.
Техническое обслуживание котла Protherm Медведь
Раз в год, перед началом отопительного сезона, рекомендуется производить сервисное обслуживание котла.
Данное обслуживание не является обязательным для соблюдения гарантии. Однако отсутствие обслуживания может привести к неисправностям, не являющимися гарантийным случаем.
Прежде всего, речь идет о проверке функционирования и состояния горелки, правильности настройки мощности, проверке герметичности соединений дымохода, чистке теплообменника, контроле бойлера ГВС и проверки состояния магниевого анода.
Особенно важна при этом проверка функциональности предохранительного клапана, аварийного термостата и термостата продуктов сгорания.
Подобный контроль осуществляется и после выполнения сервисных работ на данных элементах.
Контроль состояния магниевого анода рекомендуется проводить по истечению первых шести месяцев со дня ввода котла в эксплуатацию.
Дату проведения следующего обслуживания сервисная организация определяет в зависимости от степени износа анода на момент его первого контроля.
Если степень износа составляет 60% анода, его необходимо заменить на новый. Выход из строя бойлера по причине износа магниевого анода не является гарантийным случаем, так как износ магниевого анода связан с его защитной функцией.
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
kotly-gaz.ru
Напольный газовый генератор теплоты Protherm «Медведь» 40 KLZ – Stroim24.info
На протяжении уже многих лет газ остается самым дешевым и доступным видом топлива. Не смотря на то, что газ с каждым годом все дороже и дороже, он еще долгое время будет вне конкуренции. Производители научились изготовлять высококачественное оборудование, такое как отопительные газовые котлы Протерм.
Котел Протерм
Самые распространенные котлы этого производителя носят название «Медведь». Именно о таком оборудовании мы и поговорим в этой статье, рассмотрим его составляющие, преимущества и подведем итоги.
Такой котел выполнен из чугуна, он является комбинированным и имеет атмосферную горелку, автоматический розжиг, встроенный бойлер емкостью девяносто литров. Такое оборудование идеально подойдет для коммунальных зданий, небольших цехов, офисов, магазинов, коттеджей и прочих сооружений, которые имеют системы ГВС и отопления.
Этот источник теплоты бесшумно работает, имеет компактные размеры и достаточную мощность для выработки тепла для нужд отопления и ГВС.
Линейка котлов этой серии оснащается качественной регулировкой, которая применяется у навесных моделей. Её основной частью является микропроцессор, который выполняет плавную регулировку мощности. Специалисты рекомендуют этот котел и для новых домов и для реконструированных. Присутствует возможность подключения своими руками.
Узнайте также об особенностях монтажа стальных труб для отопления.

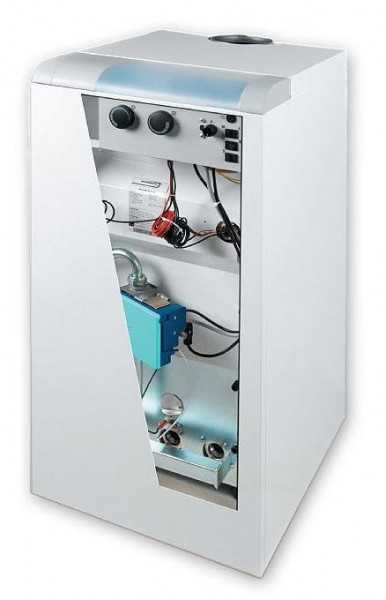

Генератор теплоты «Медведь» 40 KLZ
Такое оборудование хорошо подходит для модернизации систем, их можно монтировать в старые системы, которые оснащены открытыми расширительными баками. Они также могут дополнять существующее оборудование, например, твердотопливные котлы. Котлы неприхотливы в обслуживании, имеют длительные сроки эксплуатации и надежны.
Оснащение
Котлы «Медведь» состоят из:
- Чугунного теплоизолированного теплообменника;
- Горелочного блока с инжекционной горелкой, автоматикой розжига и газового клапана, все это обеспечивает модуляцию пламени;
- Девяностолитрового стального теплоизолированного горизонтального бойлера, имеющего защитное антикоррозионное покрытие;
- Двух насосов для циркуляции системы отопления и ГВС;
- Компенсатора для объема системы;
- Предохранительного клапана;
- Автоматического отделителя воздуха в системе отопления;
- Обратных клапанов;
- Сливного и заливного крана;
- Датчика температуры теплоносителя;
- Оборудования для отвода продуктов сгорания;
- Панели управления;
- Кожуха из стали.

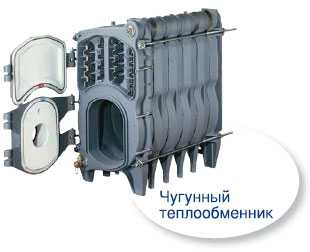

Чугунный теплообменник
Отличительные особенности
- Режим «лето-зима»;
- Контроль тяги в дымоходе;
- Отвод дымовых газов через стену благодаря специальной насадке;
- Микропроцессор;
- Плавная регулировка мощности аппарата;
- После отключения источника теплоты, насос еще три минуты выполняет циркуляцию;
- Защита бойлера и котла от низких температур;
- Применение магниевого анода для защиты бойлера от коррозионных процессов;
- Исключение возможности насоса «словить клина»;
- Защита от появления конденсата;
- Вывод на дисплей информации о температуре воды.
Узнайте также о принципах работы гравитационной системы отопления.

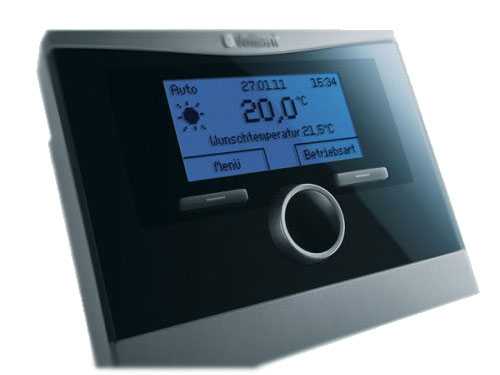

Дисплей
Преимущества
- Отопительный газовый котел Протерм функционирует на сжиженном или природном газе. Чтобы перевести котел на сжиженный газ необходимо поменять форсунки, а также установить охлаждающие стержни и изменить параметры давления на клапане газа;
Важно! Такое оборудование может применяться для создания каскадных схем теплоснабжения. В таком случае регулировать каждый котел будет отдельный контроллер.
- Горелка оснащается набором трубок (от двух до пяти) из нержавейки. За счет своей конструкции они позволяют добиться хороших параметров. Вместе со специальными форсунками они равномерно смешивают воздух и газ. Это улучшает КПД и понижает количество вредных веществ в дымовых газах;
- Корпус котла выполнен из отдельных блоков, которые изготовлены так, чтобы получаемая теплота от топлива максимально была передана воде;
- Сжигание топлива отвечает всем соответствующим стандартам;
- Строение прерывателя тяги максимально улучшает условия, в которых сжигается топливо и выполняет поддержание качественной тяги. В том случае если происходит выход из строя вытяжки, например, засорение, то система контроля отключает источник теплоты, чтобы не повлечь тяжелых последствий;
- Качественная панель управления. На дисплей выводится информация о температуре теплоносителя, как системы отопления, так и ГВС. Чтобы комфорт в помещении был на высоком уровне, он оснащается программируемыми регуляторами. Котел имеет переключатель управления и можно с легкостью выбрать нужный режим. Летом котел работает только на систему ГВС, а зимой еще и на нужды отопления;
- Встроенный бойлер, который вы можете увидеть на фото и видео в нашей галерее, способен обеспечить высокие потребности в горячей воде. Благодаря качественному теплообменнику выполняется хороший нагрев воды;
- Возможность регулирования работы оборудования, с помощью датчика температуры установленного на улице. Такая регулировка очень полезна в переходные периоды года – веной и осенью.
- Обыкновенный комнатный или программный термостат, цена их общедоступна;
- Дымоходное оборудование, обеспечивающее отвод дымовых газов через стенку здания;
- Наружные датчики температуры для качественного регулирования. Инструкция по их установке есть на нашем сайте;
- Возможность присоединения двух датчиков сразу. Работа источника теплоты может быть одновременно и с эквитермическим регулированием и комнатным термостатом.
К котлу можно подключить
Программный термостат
Итоги
Газовые отопительные котлы Протерм – это хорошее решение для новостроек и реконструированных домов. Такое оборудование способно работать с высокими показателями качества и в течение многих лет эксплуатации.
Важно! Большое значение для качественной работы играет правильный выбор мощности котла, об этом вы можете прочитать в тематических статьях у нас на сайте.
Узнайте также о преимуществах металлопластиковых труб для отопления.
Поделитесь с друзьями в соц.сетях
Google+
Telegram
Vkontakte
stroim24.info
PROTHERM Медведь 40KLZ инструкция по эксплуатации онлайн страница 11
9
Пуск котла
Предупреждение: Ввод котла в
эксплуатацию и его первый пуск должен
быть произведен только аттестованным
фирмой Protherm специалистом
специализированной организации!
Выполняя первый запуск котла, убедитесь
в том, что:
1. котел подключен к электрической сети и
при этом не перепутаны фаза и ноль.
2. открыт газовый запорный кран;
3. сервисные краны на отопление и ГВС
открыты;
4. давление в системе отопления находится
в допустимых пределах 1 – 2 бара.
Установите главный выключатель (рис. 1,
поз. 7) в положение ВКЛЮЧЕНО (I). Котел
включится и начнет работать в режиме
нагрева воды в бойлере (если бойлер
подключен к котлу). После нагрева воды в
бойлере котел переключится на режим
отопления (при условии, что режим
отопления активен). В случае защитного
отключения котла на дисплее панели
управления появится сообщение о
неисправности (см. „Сообщения об
ошибках“, стр.8). С помощью кнопки
RESET (рис. 1, поз. 6) разблокируйте
котел. Если, после включения, защитное
отключение повторится, или невозможно
будет произвести разблокировку котла,
обратитесь в сервисную организацию.
Отключение котла
При кратковременном отключении котла
установите главный выключатель (рис.
1, поз. 7) в положение ВЫКЛЮЧЕНО (О).
При выключении котла на длительный
период необходимо отключить его от
электрической сети и перекрыть подачу
газа в котел. Если в зимний период котел
не используется, то систему отопления
необходимо опорожнить. Однако
необходимо избегать частых сливов и
подпиток системы отопления во избежание
образования накипи и отложений внутри
котла.
Пуск и отключение котла
Регулировка котла
Эксплуатация котла без комнатного
регулятора
В данном режиме котел поддерживает
заданную температуру в системе отопления
по показаниям котлового датчика. В
клеммнике XT5 на зажимах 5 и 6 стоит
перемычка (заводская установка). Порядок
настройки:
• включите котел главным выключателем;
• установите требуемую температуру
подающей линии на панели управления.
Эксплуатация котла с комнатным
терморегулятором
В данном режиме котел поддерживает
заданную температуру в системе отопления
по комнатному регулятору. Перемычка,
установленная в клеммнике XT5 на зажимах
5 и 6, снимается. На ее место подключается
комнатный регулятор. Если в помещении
с комнатным регулятором на радиаторах
установлены термостатические клапана,
необходимо перевести их в полностью
открытое положение.
Предупреждение: На панели управления
Код
Значение
Причина
F5
Неисправность на-
ружного датчика
температуры
Котел работает без ограничений, но температура
теплоносителя регулируется по котловому датчику (см.
„Установка температуры отопления“, стр. 5).
Если котел не работает в эквитермическом режиме, то
подобное сообщение не может появиться.
manualbase.ru
PROTHERM Медведь 40KLZ инструкция по эксплуатации онлайн страница 20
18
документами, которые имеют отношение
к данному вопросу. Выполняя требования,
перечисленные в нормах, можете
избежать таких нежелательных явлений,
как чрезмерное охлаждение продуктов
сгорания, проникновение влажности в
кладку, колебание тяги дымохода, а, тем
самым, и их негативного влияния на работу
котла.
Воздух для горения поступает в котел
из помещения, в котором он установлен.
Следует обеспечить приток в помещение
достаточного количества воздуха для
горения – около 11 м
3
воздуха на 1 м
3
природного газа.
Котел устанавливается в защищенном
от замерзания помещении вблизи
дымовой трубы. Допустимая температура
окружающей среды для работы котла от
+3С до +45С.
Воздух для горения, который подается к
аппарату, должен быть технически чист
от химических веществ, которые могут
содержать, например, фтор, хлор или серу.
Аэрозоли, краски, растворители, чистящие
средства и клеящие вещества содержат
в своем составе вещества такого рода,
которые могут во время эксплуатации
аппарата при неблагоприятных условиях
вызывать коррозию, в том числе в системе
дымоходов. В воздухе для горения не
должны содержаться механические
примеси, например: строительная пыль,
песок и пр.
Для отвода продуктов сгорания котлов
PROTHERM 20, 30, 40, 50 KLZ можно
использовать дополнительное устройство
„надставку PROTHERM PT 20 (30, 40,
50) ПОЛУТУРБО“, обеспечивающее
принудительный отвод продуктов сгорания.
Устройство дает возможность эксплуатации
чугунных котлов в случаях, когда нет
возможности использовать нормальный
отвод продуктов сгорания в дымоход.
Надставка стыкуется с выходом котла
для подсоединения дымохода. Вывод
продуктов сгорания надставки позволяет
использовать элементы раздельных
дымоходов из каталога по дымоходам
компании Protherm для настенных котлов.
Максимальная длина дымохода составляет
10 эквивалентных метров (1 эквивалентный
метр = 1 метр прямого участка или одно 90°
колено).
Предупреждение: При использовании
вентиляторной надставки PROTHERM
PT 20 (30, 40, 50) клеммы термостата
продуктов сгорания перед вводом котла
в действие необходимо перемкнуть. В
качестве предохранительного элемента
при данном способе эксплуатации
выступает маностат воздуха, входящий в
комплект поставки надставки PT 20 (30-
50) дымохода. Устанавливать надставку на
котел и вводить ее в действие может только
аттестованный фирмой Protherm специалист
специализированной организации.
При выполнении сервисных работ в
период, когда надставка подключена к
электрической сети (даже при выключенном
сетевом выключателе), необходимо
соблюдать правила техники безопасности!
Отклонение от первоначального давления
воды в системе отопления удобно
контролировать по манометру на панели
управления котла, используя красную
стрелку манометра. При падении давления
в системе отопления следует найти и
устранить места негерметичности или
выпустить воздух из системы отопления
или проверить расширительный бак.
Расширительный бак котла необходимо
настроить в зависимости от параметров
системы отопления – таким способом
предохраняется система отопления и
все ее элементы во время эксплуатации
от нежелательной нагрузки при резких
изменениях давления.
При заполнении встроенного бойлера ГВС
необходимо открыть подводящую линию
ХВС в бойлер и линию выхода ГВС из
бойлера. Как только из линии ГВС начнет
выходить вода – это будет означать, что
бойлер полностью заполнен водой.
Примечание: Перед котлом (т.е. на
обратную линию системы отопления)
рекомендуется установить отстойник для
шлака из системы отопления. Отстойник
можно комбинировать с грязевиком, он
должен иметь отсечные сервисные краны.
manualbase.ru
PROTHERM Медведь 40KLZ инструкция по эксплуатации онлайн страница 16
14
Медведь
40 KLZ
Медведь
50 KLZ
Категория . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II
2h4P
Исполнение
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B
11BS
Зажигание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . электронное
Топливо . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . пр./ сж.газ . . . . . . . . . . . пр./ сж.газ
Максимальная тепловая нагрузка . [кВт] . . . . . . .38,5 / 36,5 . . . . . . . . . . . . 49 / 47,5
Минимальная тепловая нагрузка . . [кВт] . . . . . . . 27 / 25,5 . . . . . . . . . . . . . 36 / 32,8
Максимальная тепловая мощность . [кВт] . . . . . . . . 35 / 33 . . . . . . . . . . . . . 44 / 41,2
Минимальная тепловая мощность . [кВт] . . . . . . . 24,5 / 23 . . . . . . . . . . . . . 31,5 / 28
КПД . . . . . . . . . . . . . . . . . . . . . . . . . . . . . [%] . . . . 90 – 92 / 89 – 91 . . . . . . . 90 – 92 / 89 – 91
Давление газа
Входное давление . . . . . . . . . . . . . . [мбар] . . . . . . . . .20 / 30 . . . . . . . . . . . . . . 20 / 30
Диаметр форсунки . . . . . . . . . . . . . . . [мм] . . . . . . . .2,65 / 1,7 . . . . . . . . . . . . 2,65 / 1,7
Макс. давление газа на форсунках [мбар] . . . . . . . 12.5 / 27. . . . . . . . . . . . . 13 / 26.5
Мин. давление газ на форсунках . [мбар] . . . . . . . . 5.5 / 13 . . . . . . . . . . . . . . 7 / 12.7
Расход газа
(Q макс.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,1 [м
3
/час] / 3,3 [кг/час] 5,2 [м
3
/час] / 3,8 [кг/час]
Отопление
Макс.рабочее давление . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .3
Мин.рабочее давление . . . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .1
Рекомендованное рабочее давление [бар] . . . . . . . . . . . . . . . . . . . 1 – 2
Диапазон температур . . . . . . . . . . . . . [°C] . . . . . . . . . . . . . . . . . . 45 – 85
Объем котла . . . . . . . . . . . . . . . . . . . . . [л] . . . . . . . . . 14,1 . . . . . . . . . . . . . . . . . 16
Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 10
Макс.давление в расширительном баке [бар] . . . . . . . . . . . . . . . . . . 3,5
Горячая вода
Макс.входящее давление . . . . . . . . . [бар] . . . . . . . . . . . . . . . . . . . . .6
Установленный диапазон температур [°C] . . . . . . . . . . . . . . . . . . 40 – 70
Объем бойлера ГВС . . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 90
Расширительный бак . . . . . . . . . . . . . . [л] . . . . . . . . . . . . . . . . . . . . 3,9
Расход ГВС
*
. . . . . . . . . . . . . . . . . . . .[л/мин] . . . . . . . . . 18,5 . . . . . . . . . . . . . . . . . 19
Электрические параметры
Напряжение . . . . . . . . . . . . . . . . . . . . [В/Гц] . . . . . . . . . . . . . . . . . . 230/50
Потребляемая мощность . . . . . . . . . . [Вт] . . . . . . . . . . . . . . . . . . . .130
Класс защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 40
Сила тока. . . . . . . . . . . . . . . . . . . . . . . . [A] . . . . . . . . . . . . . . . . . . . . 0,5
Способ отвода продуктов сгорания . . . . . . . . . . . . . . . . . . . . .в дымоход
Диаметр дымохода . . . . . . . . . . . . . . . [мм] . . . . . . . . . 150 . . . . . . . . . . . . . . . . . 180
Температура прод.сгорания . . . . . . . . [°C] . . . . . . . . . 131 . . . . . . . . . . . . . . . . .115
Удельный расход продуктов сгорания [г/с] . . . . . . . . . . 31 . . . . . . . . . . . . . . . . . . 50
Минимальная тяга в дымоходе . . . . . [Па] . . . . . . . . . . . . . . . . . . . . .2
Уровень шума (1 м от котла, высота 1,5 м) [дБ] . . . . . . . . . . . . . . . . . . . до 55
Размеры – высота / ширина / глубина [мм] . . . . 1385 / 505 / 730 . . . . . . . 1385 / 590 / 730
Вес без воды . . . . . . . . . . . . . . . . . . . . .[кг] . . . . . . . . . 180 . . . . . . . . . . . . . . . . . 205
* –
согласно стандарту EN 625
Технические параметры
40 (50) KLZ
manualbase.ru
