Коэффициент остекленности фасада здания: нормативное значение
Мода на фасадное панорамное остекление появилась в 60-е годы прошлого века вместе со стилем техно, в струе эйфории от всеобщей индустриализации и комфорта, который принесли в повседневную жизнь современные технологии.
В начале нового века, с появлением новых технологий, фасадное панорамное остекление стало особенно популярным в архитектуре жилья и офисных зданий.
Цель создания любой ограждающей конструкции:
- Теплоизоляция.
- Звукоизоляция.
- Защита от солнца.
- Безопасность.
Наружное остекление должно соответствовать нормативам, для ограждений это нормируемое сопротивление теплопередаче и коэффициент остекленности.
Нормируемое сопротивление теплопередаче
Этот коэффициент важен для расчета энергоэффективности здания, отопления, а также общей комфортности помещений. Так как само стекло является плохим теплоизолятором, увеличение фасадного остекления неминуемо ведет к увеличению затрат на отопление здания, а, значит, увеличению эксплуатационных расходов.
Нормируемое сопротивление теплопередаче разных конструкций приведено в СП 50.13330.2010 «Тепловая защита зданий» СНиП 23-02-2003, актуализированная редакция, в соответствии с назначением здания и градусо-сутками отопительного периода D, значение которых определяется по географическому местоположению постройки и соответствующим формулам, приведенным в СП.
О коэффициенте остекленности фасада
Коэффициент остекленности фасада здания – это отношение площадей световых проемов к общей площади наружного ограждения здания, включая световые проемы:
f = AF / (AW + AF),
где AF – площадь окон и балконных дверей, м2;
AW – площадь наружных стен, м2
f — обозначение коэффициента остекленности.
При подсчете в площадь ограждения включают все стены периметра здания (торцы и продольные стены).
Коэффициент остекленности важен для выбора конструкции оконного заполнения и подсчета энергоэффективности здания, которая приводится в энергетическом паспорте здания.
В случае, когда коэффициент остекленности фасада для жилья не превышает 18%, для общественных зданий соответственно – 25%,то подбирают оконное заполнение с приведенным сопротивлением теплопередаче больше требуемого сопротивления теплопередаче, то есть,
R0 ≥ Rreq.
Если коэффициент остекленности фасада больше указанных выше значений, то оконное заполнение выбирают по приведенному сопротивлению теплопередаче R0:
когда D ≤ 3500, °С×сут — R0 ≥ 0,51;
когда 3500 ≤ D ≤ 5200, °С×сут — R0 ≥ 0,56;
когда 5200 ≤ D ≤ 7000, °С×сут — R0 ≥ 0,65.
Приведенное сопротивление теплопередаче окон, балконных дверей и фонарей
Данная таблица не учитывает значение приведенного сопротивления теплопередаче для окон со стеклопакетами, заполненными инертным газом, которые в настоящее время имеют наилучшие показатели.

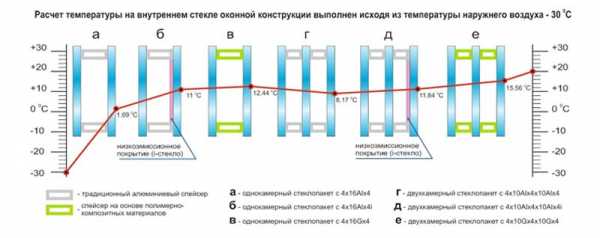

Температура внутренней поверхности стекла
В соответствии с нормам температура внутренней поверхности стекла tsi окон жилых и общественных зданий должна составлять не менее +3 °С. Несоблюдение этого норматива приведет к конденсации на стекле влаги, наледи в мороз, появлению на откосах плесени из-за положения точки росы на внутренней поверхности стекла или внутри стеклопакета. Предотвращает это явление правильный подбор конструкции стеклопакета. При относительной влажности в жилом помещении 60% и температуре воздуха 20°С, температура стекла должна быть не ниже 12 °С, иначе стекло будет «плакать».
Показатель температуры вычисляют с помощью формулы:
tsi = tint — Dt;
где D t — разница между температурой помещения и поверхностью стекла внутри, значение вычисляют по формуле (4) СП 50.13330.2010 «Тепловая защита зданий» СНиП 23-02-2003, актуализированная редакция.
Если результат расчета получится меньше требуемого значения, то необходимо выбрать другую конструкцию окна с большим значением приведенного сопротивления теплопередаче.
Конечно, если в доме заложено классическое остекление, подобными вычислениями можно не заморачиваться, однако, если хозяин дома – любитель современной архитектуры с большими поверхностями светопрозрачных конструкций, он должен четко представлять себе, как конструкция и площадь остекления влияет на стоимость отопления.
Дело в том, что через 1 м2 светопрозрачных конструкций выход тепла (теплопотери) в 6–7 раз больше чем через 1 м2 утепленной стены, и в 9–10 раз превышает теплопотери через утепленную крышу дома.
Виды панорамного остекления
Существующие технологии фасадного остекления:
- Холодный фасад – воздушный зазор между остеклением и стеной выступает в роли теплоизолятора (классическое остекление).
- Двойной фасад – стекло навешивается с зазором от 20 см до нескольких метров от основного остекления. Воздух из помещения отводится в этот зазор, где смешивается с холодным воздухом, поступающим извне.
- Структурный фасад – остекление переплетами особой конструкции, невидимой снаружи.
- Планарная система (или спайдерное остекление) – остекление без переплетов, состоящее из стеклянных панелей, несущей подсистемы и крепежных кронштейнов.
Технологии фасадного остекления двойной фасад, структурный фасад и планарная система относятся к панорамному остеклению.
Структурное фасадное остекление
В системе структурного остекления алюминиевые переплеты расположены со стороны помещения, наружное стекло большего размера, чем внутреннее, и закрывает раму. Для остекления используют закаленное стекло, для крепления стекол в переплете используют клей – силиконовый герметик, который воспринимает нагрузки по двум либо четырем сторонам стеклопакета.
Силиконовый герметик обладает долговечностью, стойкостью к изменению температурного режима, влагостойкостью, надежно защищая конструкцию от проникновения влаги внутрь здания.
Герметик может быть окрашенным в цвет тонировки стекла или бесцветным. Система надежна и позволяет выполнять остекление фасадов большой площади, но требует абсолютной жесткости каркаса, особой конструктивной точности, так как швы между стеклами должны быть не более 1–2 мм. Размер используемых для остекления панелей стандартный – 1,5х2,5 метра.

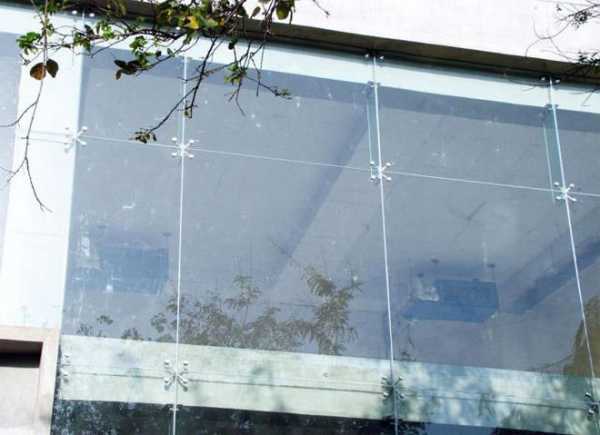

Планарная система

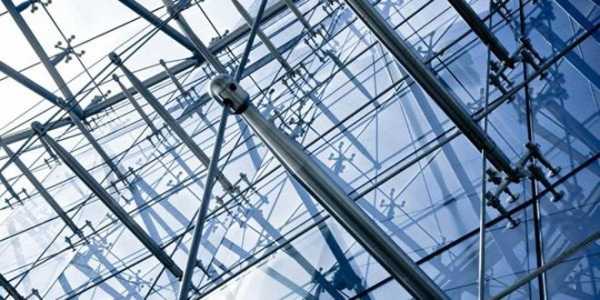

Особой популярностью у архитекторов пользуется планарная система остекления, самая молодая и эффективная. Особая система креплений точечного крепления и натяжной конструкции без переплетов была разработана компанией из Великобритании Pilkington около 40 лет назад.
Система позволяет создавать светопрозрачные конструкции любой формы и больших площадей, единственное требование для горизонтальных конструкций – угол наклона 3 градуса для стока воды. По ширине такого остекления нет ограничений, максимальная высота для опорных конструкций 8 метров, для подвесных — 23 метра.
Сейчас в мире большое количество фирм занимаются проектированием и установкой планарного остекления, каждая фирма разрабатывает свои конструкции крепления стеклянных панелей, а несущей системе, индивидуальные несущие системы и шарниры крепления стекла. Практически для каждого объекта рассчитывается и создается индивидуальная конструкция, что повышает стоимость системы в целом.
В системе могут использоваться одинарные закаленные стекла, многослойные стекла – закаленное снаружи, триплекс изнутри или стеклопакеты с заполнением инертным газом или с низкоэмиссионным покрытием стекла изнутри стеклопакета. Показатели такой светопрозрачной конструкции соответствуют приведенному сопротивлению лучших стеклопакетов 0,8 м2·°С/Вт.
Крепление панелей разработано двух типов – со сквозными отверстиями и без сквозных отверстий, со встроенными в многослойное стекло болтами. в последнем случае болты устанавливают на заводе при изготовлении стеклопакета. На монтаже промежутки между соседними панелями заполняют силиконовым герметиком.
Все элементы крепежа изготавливаются из стали, в некоторых системах присутствуют разделители из стекла.
Существует три системы крепления планарного остекления, различающиеся конструктивно:
- несущая балка с системой оснастки — за счет большого количества стандартных балок и элементов оснастки система отличается наибольшей экономичностью;
- система оснастки тросами — имеет легкий вес и максимально прозрачна;
- изогнутая струнная оснастка — отличается быстрой установкой и средней ценой;
Плюсы панорамного остекления
Любой вид панорамного остекления визуально выделяется на фоне городской застройки, особенно привлекая внимание, если использовано тонированное стекло.
Возможно встраивание панелей из металла, керамики, пластика вместо внутреннего стекла, что придаст зданию индивидуальность, и делает эффектным. Выразительность фасада – основное преимущество панорамного остекления. Кроме этого, достоинства систем:
- Долговечность.
- Ремонтопригодность.
- Хорошая звукоизоляция.
- Устойчивость к негативным погодным факторам.
- Устойчивость к высоким и низким температурам.
- Эффективность.
Монтаж планарной системы остекления производят снизу вверх, в разных конструктивных системах возможен монтаж снаружи или изнутри здания. Внутренний монтаж остекления дает дополнительную экономию на строительстве лесов.
Если с наружной стороны фасад производит впечатления монолита, отлитого из стекла, то в интерьере несущие конструкции имеют индустриальный вид пространственного каркаса, сотканного из паутины тросов.
Минусы панорамного остекления
Основным минусом панорамных конструкций является снижение энергоэффективности зданий и увеличение эксплуатационных затрат (то есть затрат на отопление), а также:
- Высокая стоимость.
- Индивидуальный сложный расчет каждой конструкции.
- Требование высокого профессионализма исполнителей при сборке конструкции.
И снова о коэффициенте остекленности
Для контроля соблюдения норм тепловой защиты каждый проект, будь то индивидуальный особняк, многоквартирный дом, офисное здание или торговый центр, должен сопровождаться энергетическим паспортом, в котором указывают класс энергоэффективности постройки.
Несоблюдение нормативного значения остекленности здания ведет к перегрузке энергосистемы зимой из-за потерь тепла через панорамное остекление, а в весеннее – летний период к перегрузке энергосистемы из-за повышения затрат энергии на вентиляцию и кондиционирование воздуха в связи с увеличением солнечной активности.
И последнее: исследования зарубежных медиков выявили проблемы с психикой у офисных сотрудников, вынужденных в течение рабочего дня находиться в помещениях с панорамным остеклением.
Панорамное остекление желательно использовать в нашем суровом климате лишь для небольших участков, как одно из архитектурных решений фасада, например, для акцентирования гостиной, совмещая второй свет с остеклением, одновременно закладывая теплый пол или конвекторы вдоль фронта фасадной стены.
1pofasadu.ru
Коэффициент остекленности фасада здания: правильный расчет 👍
Для каждого здания на этапе проектирования выполняется теплотехнический расчет, состоящий из нескольких этапов. Вся информация и правила выполнения приведены в СНиП 23-02-2003 «Тепловая защита зданий».
Важная часть теплотехнического расчёта – это подбор стеклянных ограждающих конструкций для зданий. Для получения требуемого результата этого рассчитывается коэффициент остеклённости фасада здания.
Формула расчёта
Коэффициент остеклённости фасада здания – это численное значение отношения суммарной площади всех светопрозрачных конструкций, к общей площади внешних стен здания включая светопрозрачные системы. Он обозначается латинской буквой f и рассчитывается по формуле:
f=Bf/(Bw+Bf),
Bf – сумма площадей светопрозрачных систем здания.
Bw – сумма площадей внешних стен включая светопрозрачные системы здания.
Важно! Часто ошибки допускаются в расчётах площади ограждающих конструкций. Надо учитывать все углы и переходы, делать развертку поверхности фасада.
Полученное расчетное сравнивается с нормативным значением коэффициента остекленности фасада здания.
Если расчетное значение коэффициента не превышает:
- Для жилых домов 18%;
- Для других сооружений 25%,
то вид и плотность остекления подбирают со значением приведенного коэффициента теплопередачи больше требуемого:
R0≥Rreq
Если расчетное значение больше нормативных показателей, то для подбора остекления используется R0 — приведенное сопротивление теплопередачи:
D≤3500, 0C×сут. – R0≥0.51
3500≤D≤5200, 0C×сут. – R0≥0.56
3500≤D≤7000, 0C×сут. – R0≥0.65
Приведенный коэффициент сопротивление теплопередаче заполнений из стекла для фасадов бывает разный:
| Вид стекла | Деревянные и ПВХ рамы, R0 | Металлические рамы, R0 |
| Парные рамы из простого сдвоенного стекла | 0,4 | — |
| Парные рамы со сдвоенным стеклом и мультифункциональным покрытием | 0,55 | — |
| Отдельные рамы с заполнением из простого сдвоенного стекла | 0,44 | — |
| Отдельные рамы с заполнением из сдвоенного мультифункционального стекла | 0,57 | — |
| Зенитные фонари со сдвоенным остеклением из органического стекла | 0,36 | — |
| Зенитные фонари с тройным остеклением из органического стекла | 0,52 | — |
| Раздельно-спаренные рамы с заполнением из тройного простого стекла | 0,55 | — |
| Раздельно-спаренные рамы с тройным мультифункциональным остеклением | 0,6 | — |
| Пакет однокамерный из:Стекла простогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытием | 0,350,510,56 | 0,340,430,47 |
| Пакет двухкамерный из стекла:Простого с расстоянием 8 ммПростого с расстоянием 12 ммС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением пространства между стеклами аргоном | 0,50,540,580,680,65 | 0,430,450,480,520,53 |
| Однокамерный пакет в отдельных рамах из стекла:ПростогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением пространства между стеклами пространства аргоном | 0,560,650,720,69 | 0,50,560,60,6 |
| Пакет из двух камер в отдельных рамах из стекла:ПростогоС жестким мультифункциональным покрытиемС мягким мультифункциональным покрытиемС жестким мультифункциональным покрытием и заполнением аргоном | 0,650,720,80,82 | —- |
| Парные рамы с двумя стеклоблоками по одной камере в каждом | 0,7 | — |
| Отдельные рамы с двумя стеклоблоками по одной камере в каждом | 0,75 | — |
| Две спаренные рамы с заполнением из простого стекла в 4 слоя | 0,8 | — |
Строго следуя порядку расчета и нормативным показателям, приведенным в таблице выше, можно точно рассчитать количество и качество остекления любого общественного и жилого здания.
Похожие статьи
bazafasada.ru
Коэффициент остекления фасадов – domoles.ru
Есть некоторое практическое замечание для тех, кто собирается строить дом свой мечты. Сейчас в моде большие площади остекления, но пока нет таких оконных конструкций, которые имели хотя бы приближенную к стенам теплозащиту. Поэтому потери тепла при остеклении очень существенны.
Для этого в нормы введён коэффициент остекления фасадов: “В жилых зданиях коэффициент остеклённости фасада f должен быть не более 18%, в общественных – не более 25%, если приведённое сопротивление теплопередаче окон (кроме мансардных) меньше: 0,51м2ºC/Вт при градусо-сутках 3500 и ниже; 0,56м2ºC/Вт при градусо-сутках выше 3500 до 5200; 0,65м2ºC/Вт при градусо-сутках выше 5200 до 7000 и 0,81м2ºC/Вт при градусо-сутках выше 7000. Площадь мансардных окон не должна превышать 10% площади пола освещаемых помещений.
Если заказчику (архитектору) нравится большая площадь остекления, то окна делают более тёплыми, чем при стандартном соотношении площади окон к площади помещений – от 1:8 до 1:5,5 (норма для достаточной естественной освещённости). Но, например, средний вариант из предусмотренных нормами – 0,56м2ooC/Вт – это и есть требуемое значение при 5200 градусо-сутках. В городе Чебоксары, к примеру, этому параметру может соответствовать полностью остеклённый фасад жилого дома с сопротивлением теплопередаче 0,56м2ºC/Вт. То есть, в нормах нет ограничения по верхней границе коэффициента остекления фасадов! В этом случае, конечно, нельзя говорить об экономии энергии, и вопросы комфорта проживания тоже довольно сомнительны.
В странах Запада при полном остеклении фасадов применяются специальные конструкции стен с непривычными для россиян системами отопления. Есть наружная стеклянная оболочка, есть внутренняя, а между ними подаётся тёплый воздух – в таком варианте это работает. Но когда (случай из практики) в г. Иркутске главная проектная организация города проектирует жилой дом со сплошным фасадом из стандартных пластиковых окон, то это, мягко говоря, неправильно.
domoles.ru
Коэффициент остекленности фасада здания – это… Что такое Коэффициент остекленности фасада здания?
Коэффициент остекленности фасада здания – отношение площадей светопроемов к суммарной площади наружных ограждающих конструкций фасада здания, включая светопроемы.
[СП 50.13330.2012]
Рубрика термина: Теплоизоляционные свойства материалов
Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование
Источник: Энциклопедия терминов, определений и пояснений строительных материалов
Энциклопедия терминов, определений и пояснений строительных материалов. – Калининград. Под редакцией Ложкина В.П.. 2015-2016.
construction_materials.academic.ru
2. Выбор светопрозрачных ограждающих конструкций здания
В ходе расчета проводятся:
– выбор светопрозрачных конструкций по требуемому сопротивлению теплопередаче,
– проверка обеспечения минимальной температуры на внутренней поверхности.
2.1 Определяется коэффициент остекленности фасада f
f – это выраженное в процентах отношение площадей окон к суммарной площади наружных стен, включающей светопроемы, все продольные и торцевые стены; определяется по формуле
f = AF / (AW + AF), (2.1)
где AF – площадь окон и балконных дверей, м2;
AW – площадь наружных стен, м2.
При выполнении курсовой работы значение f принимается по заданию.
Если коэффициент остекленности фасада f не превышает 18% – для жилых зданий и 25% – для общественных зданий, то конструкция окон выбирается следующим образом.
По формуле (1.1) вычисляют градусо-сутки отопительного периода D. По формуле (1.2) с использованием данных таблицы 1.1 определяется значение требуемого сопротивления теплопередаче Rreq.
Приведенные сопротивления теплопередаче светопрозрачных конструкций R0 приведены в таблице 2.1.
Следует выбрать окна с R0 ≥ Rreq.
Если коэффициент остекленности фасада f более 18% – для жилых зданий и более 25% – для общественных зданий, то следует выбрать окна с приведенным сопротивлением теплопередаче R0:
– не менее 0,51, если D 3500, Ссут;
– не менее 0,56, если 3500 < D 5200, Ссут;
– не менее 0,65, если 5200 < D 7000, Ссут.
Температура внутренней поверхности остекления окон зданий (кроме производственных) tsi должна быть не ниже + 3С, для производственных зданий – не ниже 0С. По формуле (1.7) определяется разность температур t между температурами внутреннего воздуха и внутренней поверхности остекления. Коэффициент теплоотдачи внутренней поверхности окон int принимается равным 8,0 Вт/ (м2· °С).
Температура внутренней поверхности остекления tsi рассчитывается по формуле
tsi = tint – t (2.2)
Если в результате расчета окажется, что tsi меньше требуемой, то следует выбрать другое конструктивное решение заполнения окон с целью обеспечения выполнения этого требования.
Приведенное сопротивление теплопередаче окон, балконных дверей и фонарей
Таблица 2.1
№ п.п. | Заполнение светового проема | Светопрозрачные конструкции | ||
в деревянных или ПХВ переплетах | в алюминиевых переплетах | |||
R0, м2·°С/Вт | R0, м2·°С/Вт | |||
1 | Двойное остекление из обычного стекла в спаренных переплетах | 0,40 | — | |
2 | Двойное остекление с твердым селективным покрытием в спаренных переплетах | 0,55 | — | |
3 | Двойное остекление из обычного стекла в раздельных переплетах | 0,44 | 0,34 | |
4 | Двойное остекление с твердым селективным покрытием в раздельных переплетах | 0,57 | 0,45 | |
5 | Двойное из органического стекла для зенитных фонарей | 0,36 | — | |
6 | Тройное из органического стекла для зенитных фонарей | 0,52 | — | |
7 | Тройное остекление из обычного стекла в раздельно-спаренных переплетах | 0,55 | 0,46 | |
8 | Тройное остекление с твердым селективным покрытием в раздельно-спаренных переплетах | 0,60 | 0,50 | |
9 | Однокамерный стеклопакет в одинарном переплете из стекла: | |||
обычного | 0,35 | 0,34 | ||
с твердым селективным покрытием | 0,51 | 0,43 | ||
с мягким селективным покрытием | 0,56 | 0,47 | ||
10 | Двухкамерный стеклопакет в одинарном переплете из стекла: | |||
обычного (с межстекольным расстоянием 8 мм) | 0,50 | 0,43 | ||
обычного (с межстекольным расстоянием 12 мм) | 0,54 | 0,45 | ||
с твердым селективным покрытием | 0,58 | 0,48 | ||
с мягким селективным покрытием | 0,68 | 0,52 | ||
с твердым селективным покрытием и заполнением аргоном | 0,65 | 0,53 | ||
11 | Обычное стекло и однокамерный стеклопакет в раздельных переплетах из стекла: | |||
обычного | 0,56 | 0,50 | ||
с твердым селективным покрытием | 0,65 | 0,56 | ||
с мягким селективным покрытием | 0,72 | 0,60 | ||
с твердым селективным покрытием и заполнением аргоном | 0,69 | 0,60 | ||
12 | Обычное стекло и двухкамерный стеклопакет в раздельных переплетах из стекла: | |||
обычного | 0,65 | — | ||
с твердым селективным покрытием | 0,72 | — | ||
с мягким селективным покрытием | 0,80 | — | ||
с твердым селективным покрытием и заполнением аргоном | 0,82 | — | ||
13 | Два однокамерных стеклопакета в спаренных переплетах | 0,70 | — | |
14 | Два однокамерных стеклопакета в раздельных переплетах | 0,75 | — | |
15 | Четырехслойное остекление из обычного стекла в двух спаренных переплетах | 0,80 | — | |
studfiles.net
Коэффициент остекленности фасада здания – это… Что такое Коэффициент остекленности фасада здания?
- Коэффициент остекленности фасада здания
1.6. Коэффициент остекленности фасада здания
–
1.6. Коэффициент остекленности фасада здания
p
–
1.6. Коэффициент остекленности фасада здания
р
–
1.6. Коэффициент остекленности фасада здания
b
–
1.6 Коэффициент остекленности фасада здания
p
–
1.6. Коэффициент остекленности фасада здания
–
1.6. Коэффициент остекленности фасада здания
р
–
1.6. Коэффициент остекленности фасада здания
–
1.6. Коэффициент остекленности фасада здания
p
–
1.6. Коэффициент остекленности фасада здания
p
1.6. Коэффициент остекленности фасада здания
p
–
1.6 Коэффициент остекленности фасада здания
p
–
1.6. Коэффициент остекленности фасада здания
Р
–
1.6 Коэффициент остекленности фасада здания
P
–
1.6 Коэффициент остекленности фасада здания
Р
1.6 Коэффициент остекленности фасада здания
Р
–
1.6 Коэффициент остекленности фасада здания
p
–
1.6 Коэффициент остекленности фасада здания
Р
–
1.6 Коэффициент остекленности фасада здания
p
–
1.11. Коэффициент остекленности фасада здания
p
–
1.6 Коэффициент остекленности фасада здания
p
–
1.6 Коэффициент остекленности фасада здания
Р
–
1.16. Коэффициент остекленности фасада здания
P
–
1.6 Коэффициент остекленности фасада здания
P
–
Коэффициент остекленности фасада здания
Р
‘
1.8 Коэффициент остекленности фасада здания
p
–
1.6 Коэффициент остекленности фасада здания
f
–
1.6. Коэффициент остекленности фасада здания
р
–
1.6 Коэффициент остекленности фасада здания
р
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- Коэффициент остекленное™ фасада здания
- Коэффициент относительного инжекционного усиления инжекционного фотодиода
Смотреть что такое “Коэффициент остекленности фасада здания” в других словарях:
normative_reference_dictionary.academic.ru
Что немцу хорошо, то русскому…Немецкий народ отличается от россиян своей педантичностью и дисциплинированностью. Стоило в своё время в Германии кинуть призыв об экономии тепла, как эта идея подобно инфекции поразила все немецкие умы и обрела самостоятельную жизнь. Немецкий бюргер, заразившись этой страстью, идёт на решение проблемы с тем же упрямством, дисциплиной и решимостью, как бык на красную тряпку. Любая немецкая фрау-домохозяйка готова рассуждать о путях потери тепла и о пассивном доме. Недавно мне позвонил мой немецкий коллега, доктор Хилленберг, владелец проектного бюро в Берлине. “Владимир, – сказал он мне, – я хочу приехать в Россию, мне надо встретиться с Путиным”. “Зачем?” – спросил я его. “Я хочу ему пояснить, какое гигантское количество нефти и газа могла бы экономить Россия на отоплении, если бы вы реконструировали ваши дома… А высвободившиеся нефть и газ вы бы стали продавать на Запад, и страна бы озолотилась…”.
Немцы привели в порядок своё жилищное хозяйство, научились экономить всё, что только можно, и теперь задались благородной, но далеко не бескорыстной целью помочь нам экономить тепло. Над решением этой проблемы в Германии работают целые фонды и организации. Но почему бы нам самим тоже не подумать об экономии тепла хотя бы в тех случаях, когда мы можем влиять на ситуацию, например, при строительстве собственного дома? Теплотехнические требования к дому
Сведение к минимуму трансмиссионных потерь тепла – это, по сути, прямая теплопроводность материалов, из которых состоит наружная оболочка дома. Этот фактор определяется величиной “приведённое сопротивление теплопередаче”. В России в настоящее время используется, как правило, “поэлементное” нормирование сопротивления теплопередаче, то есть для каждого элемента наружных ограждающих конструкций нормами задаётся минимально допустимое значение: для стен, окон, крыш и перекрытий над подвалами.
Однако наиболее прогрессивным
является общепринятый в Европе и Америке подход к экономии тепла
по удельным теплопотерям, или, иначе говоря, потребительский подход.
Его смысл заключается в том, что выбор вида ограждающих конструкций
с точки зрения теплотехники увязан с требуемым значением удельной
потребности тепловой энергии на отопление здания. Попросту говоря,
нормируется то количество тепловой энергии, которое надо затратить
на отопление одного квадратного метра дома. А каким способом будет
достигнута эта величина, остаётся на усмотрение проектировщиков.
Кстати, с проектами деревянных домов и бань, разработанными нашими
архитекторами Вы сможете познакомиться в каталоге проектов
здесь. Насколько широкое применение найдёт в практике потребительский подход? Для наших условий вопрос действительно не праздный. Это прогрессивное на самом деле решение противоречит… интересам проектировщиков. Притом, что, во-первых, проектировщики зачастую просто не имеют достаточной квалификации, а во-вторых, они до предела загружены работой, то такая дополнительная нагрузка – думать о теплотехнике и заниматься расчётами по потребительскому подходу – для них просто обуза, не дающая ни денег, ни славы. Гораздо легче просто взять поэлементные требования и поставить их в проект. Поэтому проектировщики практически “не заметили” этой, в общем-то, революционной для России новации – потребительского подхода. Коэффициент остекления фасадовХотелось бы сделать одно практическое замечание для тех, кто строит свои дома. Сейчас в моде большие площади остекления, но пока нет таких оконных конструкций, которые имели хотя бы приближенную к стенам теплозащиту. Поэтому потери тепла при остеклении непременно возрастают. Для этого в нормы введён коэффициент остеклённости фасадов: “В жилых зданиях коэффициент остеклённости фасада f должен быть не более 18%, в общественных – не более 25%, если приведённое сопротивление теплопередаче окон (кроме мансардных) меньше: 0,51м2ooC/Вт при градусо-сутках 3500 и ниже; 0,56м2ooC/Вт при градусо-сутках выше 3500 до 5200; 0,65м2ooC/Вт при градусо-сутках выше 5200 до 7000 и 0,81м2ooC/Вт при градусо-сутках выше 7000. При определении коэффициента остеклённости фасада f в суммарную площадь ограждающих конструкций следует включать все продольные и торцевые стены. Площадь светопроёмов зенитных фонарей не должна превышать 15% площади пола освещаемых помещений, мансардных окон – 10%”.
Выдвинутое этим пунктом норм требование представляется логичным, но его выполнение не приводит к полному решению проблемы. Логично то, что если заказчику (архитектору) нравится большая площадь остекления, то он должен делать окна более тёплыми, чем при стандартном соотношении площади окон к площади помещений – от 1:8 до 1:5,5 (норма для достаточной естественной освещённости). Но, например, средний вариант из предусмотренных нормами – 0,56м2ooC/Вт – это и есть требуемое значение при 5200 градусо-сутках. В городе Чебоксары, к примеру, этому параметру может соответствовать полностью остеклённый фасад жилого дома с сопротивлением теплопередаче 0,56м2ooC/Вт. То есть, в нормах нет ограничения по верхней границе коэффициента остекления фасадов! В этом случае, конечно, нельзя говорить об экономии энергии, и вопросы комфорта проживания тоже довольно сомнительны. В странах Запада при полном остеклении фасадов применяются специальные конструкции стен с непривычными для россиян системами отопления. Есть наружная стеклянная оболочка, есть внутренняя, а между ними подаётся тёплый воздух – в таком варианте это работает. Но когда (случай из практики) приезжаешь в г. Иркутск и видишь, как там главная проектная организация города проектирует жилой дом со сплошным фасадом из стандартных пластиковых окон, то, извините, волосы встают дыбом. Когда же пытаешься объяснить проектировщикам, как такие остеклённые фасады проектируют на Западе, то в их глазах застывает изумление, смешанное с грустью. Особое внимание к стенам!Наружная оболочка дома должна быть плотной (непродуваемой) во избежание лишних затрат тепла на обогрев инфильтрующегося воздуха. Здесь, главным образом, нормируется максимально допустимая воздухопроницаемость оконных и балконных дверных блоков. Проблемными со стороны воздухопроницаемости являются некоторые конструкции наружных стен. Например, деревянные дома – существует проблема грамотного заполнения пазов между брёвнами во избежание продувания, здесь важно применять современные технологии строительства бревенчатых домов (подробнее о них). Каркасные дома – в том виде, как они часто строятся у нас с целью экономии: стоечно-балочная система с заполнением утеплителем и без дополнительного наружного слоя утепления – это прямые мостики холода и охлаждение дома инфильтрацией. Дома из газобетона без облицовочного наружного слоя требуют тщательной обработки швов между блоками; заполнения вертикальных швов и двухстороннего оштукатуривания (снаружи и изнутри). Отсутствие (сведение к минимуму) мостиков холода, обусловленных материалами и конструкциями стен (теплопроводные включения). Во-первых, через мостики холода происходит большая утечка тепловой энергии. Во-вторых, в этих местах со стороны помещений может выпадать конденсат, и при его систематическом наличии появится грибок. Примером мостиков холода могут являться бетонные перемычки над проёмами – если они уложены неправильно, без зазоров между ними. Или стойки каркасного дома (пусть это даже деревянный брус), если нет слоя дополнительного наружного утепления. Современным требованиям по теплоизоляции удовлетворяют несколько видов конструкций наружных стен. Во-первых, это многослойные конструкции с применением эффективного утеплителя (минеральной ваты или пенополистирола). Такие стены состоят из трёх основных оболочек: несущей части (из кирпича, бетонных или иных блоков), слоя утеплителя и наружной облицовки, защищающей утеплитель от климатических воздействий. Во-вторых, это стены из газобетона (толщина зависит от характеристик газобетонных блоков). В-третьих, из кирпича – но только из поризованного! Теплотехнические требования можно также выполнить, применяя каркасные системы. Однако конструкции многослойных и каркасных стен имеют свои тонкости, их проектировать и строить должны профессионалы! Для сравнения: каждый счастливый обладатель “Жигулей” вполне справляется с некоторыми видами ремонта, но непрофессионал не осмелится заняться наладкой оборудования “Мерседеса”. Многослойные стены – это ещё не “Мерседес” в строительстве, но уже что-то. Коэффициент компактностиКоэффициент компактности показывает, как выбранная архитектором объёмно-пространственная структура дома влияет на теплопотери. Эта величина широко применяется в европейском – в частности, в немецком – нормировании для оценки теплотехнических характеристик домов. По своей сути коэффициент компактности очень прост. Это kedes = Aesum/Vh, где “Aesum” – сумма площадей ограждающих конструкций дома: наружных стен, площадей над жилыми помещениями и под ними, по которым проходит граница тепло/холод. То есть, сумма площадей, через которые происходят потери тепла. “Vh” – это строительный объём (кубатура) тёплых помещений, который заключён в ограждающих конструкциях дома.
Расчётный показатель компактности здания kedes, 1/м, для жилых зданий (домов), как правило, не должен превышать следующих значений: – 0,9 – для двухэтажных домов и одноэтажных домов с мансардой; -1,1 – для одноэтажных домов. Чем меньше это соотношение, тем меньше охлаждающих поверхностей имеет постройка на один кубический метр объёма. Эта величина имеет значительные колебания: от значений, превышающих единицу (для отдельно стоящих маленьких домов), до 0,12 (для компактных домов с более чем двадцатью этажами), что отражено в таблице. Но чем больше эта величина, тем больше потери тепла, и, соответственно, затраты на отопление.
Лучшие показатели коэффициента имеют дома, близкие в плане к квадрату, или с полукругами стен. Чем более “изрезан” план выступами или западами, чем больше дом имеет углов, тем этот показатель хуже. Россияне в силу исторического пути и менталитета привыкли пренебрегать государственными законами и правилами. Это считается в порядке вещей, и у нас, стоит узнать о новом постановлении, тотчас включается “соображалка” – как его обойти. Но, подводя итоги короткого и далеко не полного экскурса в сферы экономии тепла, хотелось бы сделать неожиданный для частного российского застройщика вывод: чтобы хорошо построить собственный дом, выгодно соблюдать действующие государственные строительные нормы и правила!
По материалам
журнала “Землевладелец”.
Рекомендуем вашему вниманию интересную статью о порядке консервации инженерного оборудования дома, подробнее …
|
spbrb.ru
