Как определить расчетную мощность осветительных установок, коэффициент спроса
Определение установленной мощности осветительных установок
В итоге выполнения светотехнических расчетов и выбора ламп определяется установленная мощность осветительной нагрузки.
Установленная мощность (Руст) состоит из мощности ламп избранных для освещения помещений. При подсчете Руст ламп следует суммировать раздельно мощность ламп накаливания (SРлн), люминесцентных ламп низкого давления (SРлл), дуговых ртутных ламп высочайшего давления (SРрлвд).
Определение расчетной мощности осветительных установок, коэффициент спроса
Для получения расчетной мощности вводится поправочный коэффициент спроса (Кс) к установленной мощности, потому что зависимо от нрава производства и предназначения помещений часть ламп по различным причинам может быть не включена.
Расчетная нагрузка для ламп накаливания определяется умножением установленной мощности ламп на коэффициент спроса:
Рр лн = Рлн × Кс
В осветительных установках с разрядными лампами при определении расчетной мощности нужно учесть
коэффициент спроса и утраты мощности в пускорегулирующей аппаратуре (ПРА):
для люминесцентных ламп низкого давления:
Рр лл = (1,08 … 1,3) Рлл Кс
Нижнее значение 1,08 принимается для ламп с электрическими ПРА; 1,2 – при стартерных схемах включения; 1,3 – в схемах резвого зажигания с накальным трансформатором;
Расчетная мощность для дуговых ртутных ламп ДРЛ, ДРИ:
Рр рлвд = 1,1 Ррлвд Кс.
Коэффициент спроса для рабочего и аварийного освещения
Значение коэффициента спроса для сети рабочего освещения производственных построек принимается:
1,0 – для маленьких производственных построек;
0,95 – для построек, состоящих из отдельных больших пролетов;
0,85 – для построек, состоящих из малых отдельных помещений;
0,8 – для административно-бытовых и лабораторных построек промышленных компаний;
0,6 – для складских построек, состоящих из многих отдельных помещений.
Коэффициент спроса для расчета сети освещения аварийного и эвакуационного освещения 1,0.
Определение расчетной нагрузки при питании сети освещения
от понижающих трансформаторов
Расчетная нагрузка от понижающих трансформаторов с вторичным напряжением 12, 24, 36, 42 В складывается из осветительных устройств, установленных стационарно и нагрузки переносного освещения исходя из мощности 1-го ручного осветительного прибора 40 Вт с коэффициентом спроса 0,5…1,0, принимаемым зависимо от степени использования переносного освещения.
Зависимо от нагрузки используются однофазовые понижающие трансформаторы ОСОВ-0,25; ОСО-0,25; однофазовые комплектные ЯТП-0,25; АМО-3-50 и трехфазные ТСЗ-1,5/1; ТСЗ-2,5/1.
elektrica.info
Определение расчетной мощности сети освещения
Опубликовано Автор: Вячеслав Шевченко
Для определения электрических нагрузок зданий и выбора сечений питающих кабелей необходимо определить расчетные мощности электроустановок. Расчетная мощность здания меньше суммы установленных мощностей отдельных потребителей (светильники; электроборудование, включаемое в розетки; силовые электроприёмники), т.к. по ряду причин часть электроборудования может быть отключена. Расчетная мощность определяется умножением установленной мощности электроприёмников на коэффициент спроса Kс.
Pр = Pуст x Kс
Для жилых и общественных зданий величина коэффициента спроса сети рабочего освещения регламентируется требованием п.6.13 СП 31-110-2003 и Таблицей 6.5. Значение коэффициента спроса сети рабочего освещения зависит от установленной мощности светильников и здания.

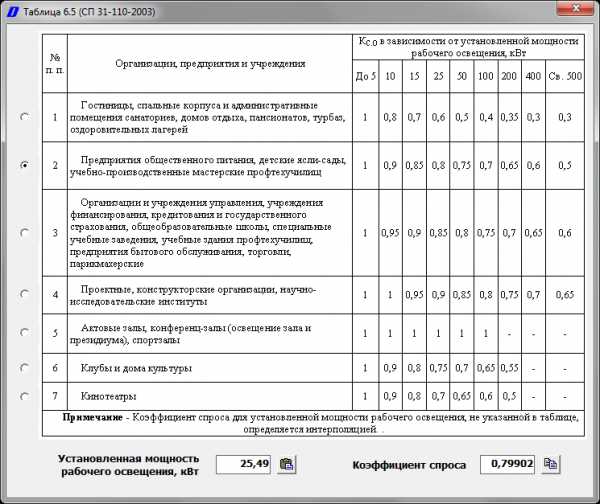

Для сокращения времени проектирования и удобства расчетов в DDECAD реализован быстрый расчет коэффициента спроса в соответствии с этими требованиями. Вам необходимо ввести установленную мощность (или вставить из буфера обмена) и выбрать тип здания. Программа автоматически рассчитает коэффициент спроса для рабочего освещения, который можно скопировать для последующей вставки в расчетную таблицу.
Читайте также:
Опубликовано в рубрике: Расчеты
ddecad.ru
Коэффициент – спрос – Большая Энциклопедия Нефти и Газа, статья, страница 2
Коэффициент – спрос
Cтраница 2
Коэффициент спроса / Сс для различного числа квартир ( домов), присоединенных к элементу трехфазной сети, однозначно определяется значением средней расчетной вероятности. При присоединении 30 и более квартир Кс определяется по нормальному закону распределения, при меньшей – по биноминальному. [16]
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [17]
Коэффициент спроса является величиной, которая определяется в результате обследования действующих предприятий, которое должно проводиться по отдельным характерным группам электроприемников для различных технологических установок. [18]
Коэффициент спроса по электросиловым приемникам при выборе мощности трансформатора может быть принят: 0 6 – 0 65 для вытяжных систем вентиляции; 0 7 – 0 8 для приточных систем вентиляции; 0 2 – 0 3 для металле – и деревообделочных станков и механизмов; 0 15 – 0 2 для кранов и тельферов; 0 8 – для печей сопротивления, индукционных печей, ламповых генераторов, компрессоров, насосов и пм подобных электроприемников. [20]
Коэффициент спроса 0 8 для печей сопротивления, индукционных печей и ламповых генераторов принят из расчета, что количество каждого из видов этого оборудования, устанавливаемого в корпусах не превышает 5 шт. [21]
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [23]
Коэффициенты спроса для расчета питающей сети рабочего освещения общественных зданий и нежилых помещений в жилых зданиях следует принимать в соответствии с 1 – 2 – 58 и 1 – 2 – 59, а аварийного освещения – равным единице. [24]
Коэффициенты спроса определяются на основании опыта эксплуатации однотипных потребителей и приводятся в справочной литературе. [26]
Коэффициент спроса, как и коэффициент максимума, относится обычно к групповым графикам. [28]
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [29]
Коэффициент спроса является очень важным показателем, так как его величина позволяет, с одной стороны, зная установленную мощность электрооборудования предприятия, определять ожидаемый максимум нагрузки этого предприятия и тем самым необходимую мощность электроснабжающих устройств, а с другой стороны, этот же коэффициент характеризует степень использования электрооборудования на предприятии. [30]
Страницы: 1 2 3 4
Коэффициент – спрос – Большая Энциклопедия Нефти и Газа, статья, страница 1
Коэффициент – спрос
Cтраница 1
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [1]
Коэффициент спроса при расчете CCIH наружно. [3]
Коэффициенты спроса и коэффициенты использования присоединенной мощности электроприемников для каждой из рассматриваемых групп однотипных приемников или для каждой из основных категорий нагрузок при уточненном проектировании определяются в зависимости от, заданных режимов работы обслуживаемых процессов. [4]
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [5]
Коэффициент спроса ( 3 – 8) показывает, какую долю от суммы номинальных мощностей присоединенных электроприемников ( или одного электроприемника) составляет расчетная нагрузка, по которой элементы электроустановки проверяются на нагрев. [6]
Коэффициент спроса для расчета групповых линий рабочего, эвакуационного и аварийного освещения зданий, штепсельных розеток, а также освещения витрин и рекламы следует принимать равным единице. [8]
Коэффициенты спроса для определения нагрузок силовых сетей, питающнх медицинское оборудование лечебных учреждений, рекомендуется определять в зависимости от эффективной) числа электроприемников. Однако пэ определяется не по упрощенной формуле (4.6), а другим способом по графикам представленным на рис. 4.1 и 4.2, которые дают более точные результаты. [10]
Коэффициент спроса для расчета сети наружного освещения следует принимать равным единице. [12]
Коэффициенты спроса определяются на основании опыта эксплуатации однотипных потребителей н приводятся в справочной литературе. [13]
Коэффициенты спроса определяются на основании опыта эксплуатации однотипных потребителей и приводятся в справочной литературе. [14]
