Регулятор температуры для котла отопления Calormatic 630/3 от Vaillant – инструкция по настройке

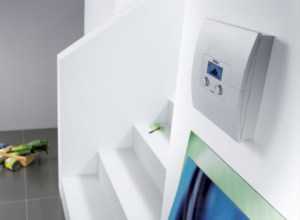

Calormatic 630 от Vaillant

Что такое регулятор отопления?

Calormatic 630 представляет собой автоматический регулятор, предназначенный для контроля над системой отопления в «умном» доме и изменения ее режима работы в зависимости от погодных условий.

Использование Calormatic 630 позволяет выбрать наиболее оптимальный режим работы отопительной системы, обеспечивающий наиболее комфортные условия при минимальных затратах на отопление, и поддерживать его постоянно, меняя температуру в помещении в течение суток, в течение недели и месяца.

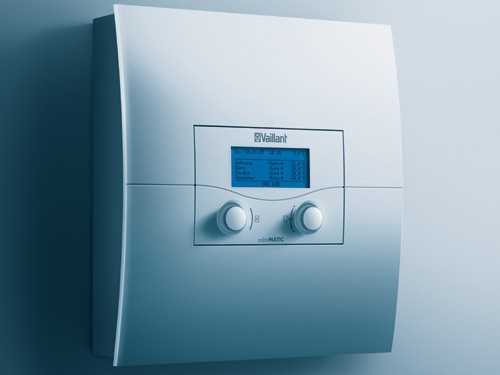

Система управления отоплением calorMATIC VRC 630

Это значит, что, однажды выбрав для своего дома температуру +21 С в период времени с 18 до 21 часа и +18 в период времени с 21 до 24 часов, можно не сомневаться, что именно этот температурный режим будет поддерживаться независимо от погодных условий до тех пор, пока пользователь не решит изменить его по своему усмотрению.

Calormatic 630 выпускается  под торговой маркой  Vaillant  (Германия). Компания Vaillant Group, семейное предприятие со 140-летней историей,  специализируется на разработке и производстве систем для эффективного и экономичного отопления и приготовления горячей воды, пользующихся большим спросом в странах Европы.

СalorMATIC 630 – возможности

Calormatic 630 позволяет управлять практически любыми отопительными системами, оснащенными:

  • традиционными радиаторами отопления
  • инфракрасными панелями
  • теплым полом
  • воздушным отоплением
  • нагревом воды в бассейне
  • горячим водоснабжением
  • климатическими установками (чиллер и фанкойлы)
С помощью регулятора в базовой комплектации можно управлять
  • двухступенчатым котлом отопления
  • емкостным водонагревателем
  • двумя регулируемыми контурами отопления
  • одним нерегулируемым контуром отопления
  • одним отопительным модулирующим котлом
  • двумя отопительными модулирующими котлами с шиной еBUS

Calormatic 630 это модульная система. Для расширения системы отопления нужны дополнительные модули. Так, к примеру, для  управления работой котла необходимо подключение модуля VR 31.

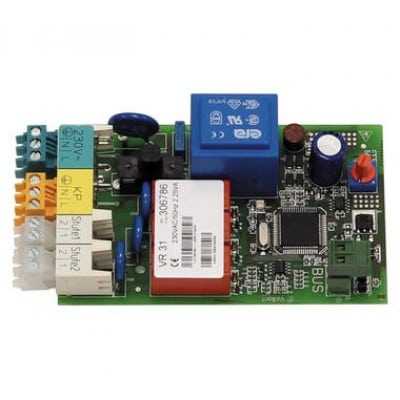

VR 31 комутационный модуль для котлов без интерфейса

Если котлов несколько, и они объединены в каскад, нужно использовать модуль VR32. Для подключения дополнительных контуров отопления предназначен модуль VR 60. С его помощью возможно включение сразу до 12 отдельных отопительных контуров, как в одном доме (теплый пол, бассейн, горячее водоснабжение, водяное и воздушное отопление и т.д.), так и управление отоплением нескольких отдельных построек (теплица, гараж, хозяйственные постройки).

Для подключения приборов дистанционного управления необходим модуль VR 90/2. Всего дополнительно можно подключить 6 модулей.

Использование адаптера VR 55 позволяет установить панель управления Calormatic 630 в любом месте здания. Монтируется устройство на стене.

Основные конструктивные особенности

В разработке Calormatic 630 использована система Pro E.

Система Pro E

По таймеру устанавливается режим работы отопления и горячего водоснабжения на неделю с разбивкой по часам в течение суток. Регулирование работы котла осуществляется в зависимости от температуры наружного воздуха, определяемой с помощью выносного датчика температуры.

Для этого используется:

  • изменение режима работы двухступенчатой газовой горелки GP 210
  • изменение скорости движения теплоносителя путем изменения (переключения) режимов работы циркуляционного насоса
  • управление двумя контурами отопления со смесителем
  • управление одним контуром отопления
  • управление нагревом горячей воды для водоснабжения

Информация о работе системы выводится на многоязыковой дисплей, в том числе и на русском языке. Для соединения всех компонентов системы использован двухпроводной интерфейс стандарта eBus (общая протяженность подключения 300м).

Обзор функций и режимов работы системы отопления

В работе Calormatic 630 предусмотрены следующие функции

  • «Выкл»-в этом режиме нет нагревы воды для горячего водоснабжения и отопления, но при этом действует защита системы отопления от замерзания.
  • «Авто»-прибор работает в автоматическом режиме по алгоритму, заданному при его настройке
  • «Однократный нагрев накопителя» — при выборе этого режима производится однократный нагрев воды в бойлере независимо от заданного режима работы отопительной системы
  • «Отпуск»-режим минимального энергопотребления во время вашего длительного отсутствия
  • «Экон» — режим экономии. Позволяет снизить энергопотребление в определенные промежутки времени.
  • «Вечеринка» — функция, позволяющая в ночное время эксплуатировать отопительную систему в режиме дневного времени. Подразумевается, что в ночное время энергопотребление существенно снижается.
  • «Временное окно» — промежуток времени, в течение которого устанавливаются индивидуальные параметры работы системы отопления и ГВС.
  • «Отопительная кривая» — соотношение между температурой наружного воздуха и температурой теплоносителя в системе отопления. Именно настройка отопительной кривой является основой регулирования температуры в доме.

Реализация функций отопительной системы напрямую связано с выбором режима ее работы.

Для удобства «общения» с Calormatic 630 на дисплее отображаются дополнительные символы:

  • солнышко – в системе отопления происходит нагрев
  • кружочек с полумесяцем – в системе отопления идет снижение температуры

Обзор режимов работы горячего водоснабжения

Для комфортного горячего водоснабжения предусмотрены режимы

  • «Авто» — нагрев воды в бойлере и работа циркуляционного насоса происходит в автоматическом режиме согласно заданным ранее параметрам. К примеру, в ночное время, система горячего водоснабжения может быть отключена и активирована только в утренние часы.
  • «Вкл» — нагрев воды в бойлере происходит постоянно при снижении ее температуры. Циркуляционный насос также работает постоянно. Потребители могут в любое время суток воспользоваться горячей водой
  • «Выкл» — нагрев бойлера не происходит, но при снижении температуры воды ниже 17 С включается защита от замерзания.

Как работает Calormatic 630

Потребитель может выбрать любой режим работы отопительной системы. Наиболее распространенным является режим снижения температуры в часы отсутствия дома его жильцов, а также в ночное время.

К примеру, можно выбрать режим поддержания температуры в период с 16 до 22 часов на уровне 21 С, снижения температуры с 22 часов до 6 часов до 19 С, нагрев помещений до 21 С во временном окне с 6 до 9 часов до 22 С и снижение температуры в доме до 16 С во временном окне с 9 до 16 часов.

Такой режим работы можно выбрать для рабочих дней недели, а для выходных дней определить иные условия работы отопительной системы.

Для каждого дополнительно включенного отопительного контура можно устанавливать собственный режим эксплуатации. Простой пример: к регулятору дополнительно подключен бассейн, для которого выбран режим поддержания постоянной температуры воды на уровне и нагрев воды до 25 С в период с 16 до 19 часов, и теплый пол с нагревом в утренние  и вечерние часы до 30 С и отключение в остальное время суток.

Таким образом, с помощью Calormatic 630 в доме создается наиболее благоприятный для его обитателей температурный режим.

Настройка Calormatic 630

Все настройки работы системы отопления  выполняются на регуляторе, оснащенном для этого графическим дисплеем с удобной (и понятной) текстовой индикацией.

Уровней настройки 2:

  • Первый уровень выполняется только профессионалом, имеющим сертификат, подтверждающий его право работать с системами Vaillant. Настройки этого уровня должны обеспечивать безопасную эксплуатацию отопительной системы, исключающую ее перегрев и подачу слишком горячей воды. Пользователь без специального пароля не может внести изменения в настройки первого уровня.
  • Второй уровень или уровень потребителя. Настройки этого уровня позволяют менять режим работы системы отопления, включать и выключать дополнительные функции.

Для потребителя на дисплей выведены основные данные, содержащие информацию о времени года, дате, дне недели и текущем времени.

Управление регулятором осуществляется с помощью двух задатчиков.  Нажатием на правый задатчик выделяется параметр, а его настройка осуществляется вращением ручки.  Левым задатчиком выбирается меню, и активируются его функции.

Для каждого отопительного контура свой вариант меню.

Остается добавить, что пользователь может левым задатчиком вызвать меню специалиста и ознакомиться с его настройками, но изменить их самостоятельно не может.

umniedoma.ru

Регулятор Vaillant calorMATIC 630/3 – на Вайлант.маркет

Погодозависимый регулятор системы отопления Vaillant calorMATIC 630/3

Vaillant calorMATIC 630/3 (погодозависимый регулятор системы отопления) позволяет управлять комплексной системой отопления, включающей в себя до 12 отопительный контуров. С использованием calorMATIC 630/3, вы можете эффективно управлять отоплением нескольких зданий с разными контурами (теплые полы, радиаторы, подогрев бассейна и т.д.) и горячим водоснабжением.

Интересный факт! Снижение температуры в помещении на 1 градус приводит к снижению теплопотребления на 6%. Поэтому правильно управляя температурой в помещениях вы можете значительно снизить расходы на отопление

Управление работой котлов (или каскада котлов) осуществляется благодаря специальному внешнему датчику температуры. Таким образом, вы можете один раз настроить регулятор и он самостоятельно будет обеспечивать комфортную температуру во всех помещениях. Благодаря точной работе автоматики, котлы тратят строго необходимое количества газа, избегая перегрева помещений и экономя ваши деньги.

Оснастив calorMATIC дополнительными модулями, вы сможете настроить работу отопительных систем большого размера, включающих в себя до 12 контуров отопления.

Особенности регулятора Vaillant calorMATIC 630/3

1. Монтируется на стене

2. Система Pro E

3. Может управлять двумя котлами с интерфейсом Vaillant (7-8-9)

4. Может управлять 2-х ступенчатой горелкой котла GP 210

5. Регулирует работу контуров отопления в зависимости от погодных условий

6. Регулирует температуру подающей линии управляя горелкой котла (от 20% до 100% мощности)

7. Управляет двумя контурами отопления со смесителем, 1 нерегулируемым контуром отопления, 1 контуром водонагревателя косвенного нагрева (емкостного водонагревателя) с насосом и управление циркуляционным насосом системы горячего водоснабжения

8. Двухпроводной интерфейс стандарта eBus для соединения всех компонентов системы. Суммарная длина до 300 м.

9. Текстовый многоязыковой дисплей (русский язык включен)

Возможности установки

1. Подходит для управления как системами отопления с радиаторами, так и с системами панельно-лучистого отопления, а также системами воздушного отопления, дополнительными водонагревателями, комфортным тёплым полом, нагревом бассейна, теплообменником климатической

2. Возможность управления компактными теплоцентралями из напольных котлов с DIA-системой или настенных котлов (от 2-х до 6-ти штук) при использовании модулей VR 30/2 (VR 32) или из любых других котлов при использовании модулей VR 31

3. Расширение системы управления дополнительными контурами (до 12 шт.) при использовании модулей VR 60

4. Возможность использования приборов дистанционного управления VR 90/2 (для первых 8-ми отопительных контуров системы)

5. При необходимости центральный регулятор можно разместить в любом месте здания с помощью адаптера VR 55

Vaillant calorMATIС 630/3 – это современное и качественное решение для создания энергоэффективной и комфортной системы отопления как в собственном доме, так и в крупных объектах коммерческой недвижимости

Если у вас есть вопросы по правильной комплектации системы управления отоплением Vaillant, просто позвоните или напишите – мы поможем абсолютно бесплатно.

Системы управления отоплением Vaillant

Vaillant выгодно отличается от конкурентов тем, что значительное внимание уделяет комфорту своих клиентов и технологиям энергосбережения.

Системы управления котлами и группами котлов (модульными котельными) позволяют точно регулировать необходимую температуру контуров отопления и ГВС, добиваясь идеальной температуры в помещениях, независимо от условий внешней среды.

Это возможно благодаря продуманной системе автоматических регуляторов отопления и модулей к ним (смесительных, коммутационных, дистанционного управления), позволяющих гибко настраивать систему отопления в зданиях практически любого размера, и обладающих разным количеством контуров отопления (от 1 до 12) в зависимости от изменения температуры окружающей среды и реальной потребности клиента (регулировка по времени суток, дню недели и т.д.).

Использование данных систем не только позволяет клиентам жить в комфорте, но и значительно снижает потребление газа, экономя ваши деньги.

Чтобы точно подобрать компоненты вашей будущей системы управления отоплением, напишите нам – мы поможем!





Ответы на частые вопросы.

1. У меня действующая система отопления. Возможно ли заменить мой котел на Вайлант?

 Естественно, в большинстве случаев это возможно! При этом необходимо учесть, что любая система отопления имеет свои особенности, поэтому перед приобретением необходимо проконсультироваться у наших экспертов. Инженеры Вайлант маркет зададут вам нужные вопросы и посоветуют решение на основе техники Vaillant, подходящее именно вам. Кроме того, они могут порекомендовать вам внести изменения в систему отопления, которые сделают ее более надежной и экономичной (экономия в отдельных случаях может достигать 35% от текущих расходов).

2. У меня есть проект системы отопления на другом оборудовании, но я хочу переделать его на Вайлант. Как это сделать?

Все, что вам нужно сделать – это отправить нам этот проект, мы свяжемся с вами и зададим все необходимые вопросы. После этого наши проектировщики внесут все необходимые изменения в проект совершенно бесплатно. Свяжитесь с нашим проектным отделом прямо сейчас.

3. Можно ли использовать антифриз в системе отопления на основе котлов Vaillant?

Использование любых теплоносителей, за исключением воды, в системах с котлами Vaillant невозможно. В противном случае, вы можете быть лишены гарантии завода-изготовителя. Котлы Vaillant имеют множество технических решений, предотвращающих размораживание системы отопления, поэтому если вы сознательно не оставляете дом в минусовую погоду с обесточенным котлом (или с перекрытой подачей газа), то вам не грозит разморозка системы.

4. Правда ли, что для котлов Vaillant необходим источник бесперебойного питания?

На самом деле, источник бесперебойного питания необходим для всех котлов, особенно для использующихся в частных домах за пределами городов, где подача электроэнергии не отличается стабильностью. Источник бесперебойного питания сглаживает скачки напряжения, падение напряжения, изменение частоты тока, что позволяет значительно продлить жизнь плате управления и насосу котла.

5. Можно ли подключить к одному котлу несколько бойлеров на разных этажах дома?

Теоретическая возможность этого есть, если вы приобретаете котлы серии Plus, либо EcoTEC, однако точно на ваш вопрос сможет ответить наш специалист. Вам достаточно просто написать или позвонить нам. Все консультации абсолютно бесплатны

vaillant.market

Многофункциональные регуляторы calorMATIC 630/3 Vaillant

Код товара:

32022

Артикул производителя:

0020092430

Гарантия:

6 месяцев

Производитель:

Vaillant

Количество, шт:

Купить

Купить в 1 клик

Напечатать

Добавить в закладки

Добавить в сравнения

Товар имеется в наличии

Склад в Санкт-Петербурге

Получение товара сразу после оплаты!

Центральный склад

Срок поставки 3 дня: 11 шт

Нужен совет? Позвоните нам!

+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)

Заказать обратный звонок

Основные характеристики оборудования Многофункциональные регуляторы calorMATIC 630/3 Vaillant

Вид оборудования:

автоматика

Применение:

для настенных котлов

Происхождение бренда:

Германия

Информация об оборудовании Многофункциональные регуляторы calorMATIC 630/3 Vaillant

Регулятор отопления calorMATIC 630/3

Погодозависимый регулятор отопления calorMATIC 630/3 Vaillant позволяет управлять комплексной системой отопления, включающей в себя до 12 отопительный контуров за счет использования дополнительных модулей. Управление отоплением нескольких строений, подогревом бассейна и теплых полов, каскадной отопительной системой – все это легко и просто осуществляется с помощью регулятора calorMATIC.

Технические особенности:

  • Система Pro E
  • Возможность каскадного управления 2 котлами с интерефейсом управления Vaillant (7-8-9)
  • Управление 2-х ступенчатой горелкой котла GP 210
  • Регулирование в зависимости от температуры наружного воздуха
  • Управление отоплением и горячим водоснабжением по таймеру с программированием на неделю
  • Регулирование температуры подающей линии при помощи пропорционального управления горелкой котла
  • Управление 2-мя контурами отопления со смесителем, 1 нерегулируемым контуром отопления, 1 контуром ёмкостного водонагревателя с насосом и управление циркуляционным насосом системы горячего водоснабжения
  • Двухпроводной интерфейс стандарта e-bus для соединения всех компонентов системы. Суммарная длина до 300 м.
  • Текстовый многоязыковой дисплей (русский язык включен)

Габаритный чертеж временно отсутствует
