Комбинируемые водонагреватели – экономия энергозатрат до 30%

По мнению специалистов, комбинированные водонагреватели являются наиболее энергоэффективными и экономичными вариантами в своем сегменте. Обладая высокой производительной мощностью, эти системы способны значительно снизить затраты на электроэнергию и другие виды энергоносителей.

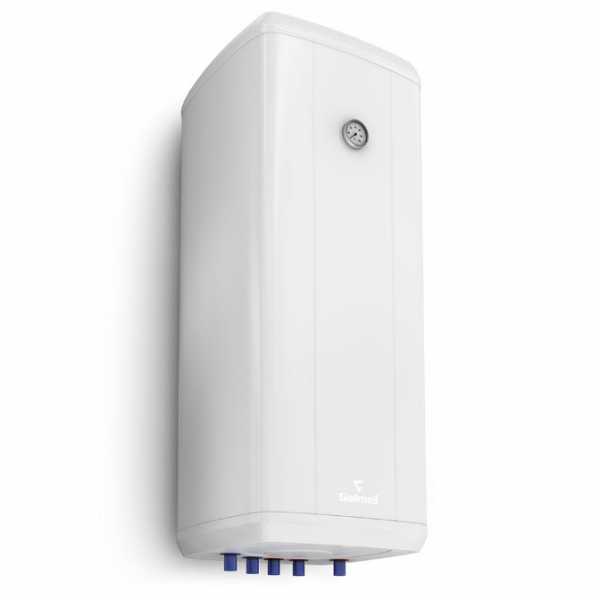

Настенный водонагреватель

Общее описание

Водонагреватели комбинированного нагрева представляют собой сочетание таких систем, как водонагреватель прямого нагрева и водонагреватель косвенного нагрева.

В устройствах прямого нагрева в резервуаре для воды размещен электрический ТЭН, «сухой» ТЭН, который непосредственно генерирует тепло и контактирует с жидкостью.

Установка косвенного нагрева подключаются к другому отопительному оборудованию (гелиосистема, тепловой насос, конденсационный котел, твердотопливный котел и т.д.). Вода в бойлере нагревается теплообменником, в котором циркулирует теплоноситель отопительного устройства. Своего собственного источника тепла не имеет.

Комбинированные бойлеры оснащены теплообменником и дополнительно электрическим ТЭНом. В холодное время года активен теплообменник, подключенный к контуру отопления. За счет приточного тепла внутри накопительной емкости прогревается вода. Таким образом экономится значительное количество электроэнергии, которая задействуется только для функционирования отопительного оборудования. В теплое время года при отключенном отоплении воду прогревает электрический ТЭН.

Чаще всего комбинированные водонагревательные устройства используются в частных домах, производственных помещениях, при условиях недоступности коммуникационных путей газоснабжения. Они просты при эксплуатации, надежны.

Как выбрать водонагреватель комбинированный?

Рассчитать нужный объем комбинированного устройства исходя из количества постоянно проживающих человек. Элементарные расчеты выглядят так:

— 1-2 человека – 80 л;
— 3 человека – 100 л;
— 3-5 человек – 150 л;
— 5-6 человек – 200 л.

Выбрать необходимую производительность, соотнеся литраж с мощностью котла, чтобы максимально использовать рабочий объем устройства. Оптимальное соотношение:

Объем бака	Мощность котла
80-100 л	от 16кВт
120-150 л	от 23 кВт
200 л	от 33 кВт

Выбрать тип ТЭНа. Медный – при большой температуре в жесткой воде быстро покрывается накипью, что приводит к снижению теплоотдачи, повышению расхода электроэнергии. Сервисное обслуживание таких водонагревателей проводится не реже одного раза в 0,5-1 год.
«Сухой» – не подвержен накипи, энергоэффективен, техобслуживание необходимо один раз в 2 года. Представляет собой керамический нагреватель в стальной колбе. Контакт с водой исключен, площадь теплоотдачи больше, остывание длительнее.

Соотнести возможности электросети и мощность бойлера.

Выбрать накопительную емкость устройства. Дорогие баки из нержавеющей стали устойчивы к коррозии, но может протекать некачественный сварной шов. Емкости с эмалированным или стеклокерамическим покрытием более доступны по цене, защищены от ржавчины установленным внутри магниевым анодом.
Оснащенность термостатом, который автоматически переключает клапан подачи теплоносителя в теплообменник. Позволяет подключаться к бюджетным моделям котлов без дополнительного оборудования.
Обратить внимание на высокий гарантийный срок.

Принцип работы комбинированных устройств

Комбинируемые бойлеры используют два источника тепла для подогрева воды:

— теплоноситель обогревательного устройства;
— электрический ТЭН.

Схема циркуляции воды в водонагревателе

Комбинированная модель подключается к одноконтурному котлу. При включенном отоплении теплоноситель нагревает жидкость внутри бойлерной емкости, проходя через ее теплообменник. В таких устройствах теплоноситель находится между внешним корпусом и внутренней емкостью с нагреваемой водой. Это значительно экономит затраты на электроэнергию во время зимнего сезона, которая задействуется только на работу отопительного оборудования.

Накопительная емкость подключается к водопроводу. Временной диапазон полного нагрева жидкости колеблется от получаса до нескольких часов, что непосредственно зависит от объема, производительной мощности устройства. После доведения жидкости до необходимой температуры срабатывает термостат, подогрев отключается. Некоторые комбинированные модели позволяют пользоваться теплой водой, не дожидаясь ее полного нагрева.

Автоматический блок управления контролирует температуру жидкости внутри накопительной емкости. При недостаточном нагреве отопительным контуром, понижении температуры жидкости датчик подает сигнал устройству к возобновлению подогрева.

Водонагреватель накопительный комбинированный: виды оборудования

По способу установки:

Напольные. Особенностью установки является размещение оборудования на полу. Отличаются большим объемом резервуара для горячей воды (до 300 л).
Настенные. Монтируются на стене специальными креплениями. Наиболее распространенный вид. Средний объем настенных моделей 80-200 л.

Напольный водонагреватель

Особенности конструкции:

Горизонтальные. Конструктивное отличие от других моделей – горизонтальное расположение, обусловленное особенностями помещения. Принцип работы не отличается от вертикальных аналогов. Монтируется на стену. Объем резервуара – до 200 л.
Вертикальные. Размещаются на стене, полу. Наиболее распространенный тип конструкции, используемый в квартирах, частных домах, офисах и т.д. Объем емкости вертикальных моделей отличается широким диапазоном, от минимальных показателей до максимальных.

Вертикальный водонагреватель

Конструктивные особенности

Комбинируемый водонагреватель с теплообменником:

Металлический корпус.
Стальной эмалированный/нержавеющий резервуар.
Теплообменник (змеевик), через который циркулирует теплоноситель отопительного контура. Может располагаться в нижней части бака или равномерно по всей емкости. Выпускаются модели с двумя теплообменными трубками – первая от котла, вторая от другого теплового оборудования.
ТЭН/ «сухой» ТЭН.
Магниевый катод (если установлен электрический нагреватель).
Термостат. Встроенный датчик для автоматического включения/выключения нагревательного элемента.
Патрубки для холодной/горячей воды.
Патрубки для теплоносителя отопления.

Система автоматической регулировки.

Комбинированный водонагреватель с теплообменником

Комбинированный водонагреватель с типом устройства «бак в баке»:

Стальной термоизолированный наружный резервуар, покрытый ударопрочным кожухом. Предназначен для циркуляции теплоносителя из отопительного контура.
Емкость из нержавеющей стали для нагреваемой жидкости.
Крышка с ручным воздухоотводом. Предназначена для заполнения резервуара перед запуском оборудования.
ТЭН. Монтируется во внешнем баке, включается автоматически при недостаточном прогревании воды змеевиком.
Встроенный термостат.
Патрубки для теплоносителя.
Патрубки для подачи/отведения холодной/горячей воды.
Блок автоматического управления.

Комбинированный водонагреватель по принципу «бак в баке»

Преимущества и недостатки

Плюсы комбинируемого бойлера:

Долгий срок службы.
Энергоэффективность. Значительно снижаются затраты на электроэнергию зимой за счет нагрева воды теплоносителем отопительной системы.
Комбинированный водонагреватель с электроТЭНом работает на любом виде топлива.
Возможность подключения к оборудованию нескольких водозаборных точек без потери его производительности.
Бесперебойная подача горячей жидкости круглогодично благодаря попеременной/совместной работе теплообменника и ТЭНа.
У многих моделей вода и ТЭН не контактируют, что значительно увеличивает его срок службы.
Автоматическое управление, не требующее постоянного контроля.

Недостатки комбинируемых нагревателей:

Снижение температуры в системе отопления во время нагревания жидкости в бойлере.
Требуется долгое время для прогрева воды.
Крупногабаритное оборудование.
Сложный монтаж, установка требует обязательного вызова специалистов.
Высокая стоимость устройства.

Комбинируемые бойлеры являются универсальным решением вопроса организации горячего водоснабжения для частного дама, большого офиса, общественных учреждений при условиях, когда отсутствует центральная водопроводная система, коммуникации газоснабжения.

foundmaster.ru

Выбор и подключение комбинированного бойлера косвенного нагрева с ТЭНом

В домостроениях наилучшим вариантом при автономном обустройстве отопления и обеспечения горячей водой является комбинирование этих систем. Потому, что нагрев воды для нужд хозяйства с помощью горячей воды отопления, позволяет не расходовать дополнительной энергии на эту процедуру.

Для гарантирования горячего водоснабжения в теплые периоды года, когда отопление не работает, в эту объединенную систему встраивают либо газовую горелку или ТЭН.

Содержание:

Конструкция и схема работы
Комбинированный бойлер косвенного нагрева с ТЭНом
Варианты подключения
Достоинства комбинированных моделей
Недостатки комбинированных моделей
На что обратить внимание при выборе

Конструкция и схема работы

Конструктивно такой нагреватель выполнен в виде бака, с расположенным внутри змеевиком или другим подобным рекуператором, который использует теплоноситель, параллельно подключая его к контуру котла отопления.

Поэтому когда бойлер включен в работу, то в змеевик-рекуператор подается теплоноситель из системы отопления. При этом, чем больше площадь змеевика-рекуператора, тем выше эффективность водонагревателя, а значит и скорость нагрева самой воды.

Считается, что более совершенной системой косвенного нагрева является конструкция, которая скомпонована по принципу «матрешки» или из вложенных друг в друга емкостей. При этом теплоноситель поступает во внешнюю емкость «матрешки», а вода для нужд хозяйства – во внутреннюю.

Схема обвязки бойлера может быть представлена и с учетом вышеописанной его конструктивной особенности.

При этом при осуществлении обвязки следует придерживаться таких правил:

холодная вода должна быть подключена снизу бака;
с верхней части емкости обеспечивается выход горячей воды;
в середине емкости с водой располагают патрубок для осуществления рециркуляции воды;
теплоноситель должен поступать сверху к низу. Это дает возможность повысить эффективность водонагревателя, так как теплоноситель начинает более интенсивно нагревать воду, находящуюся в верхней части емкости, именно там, где идет ее отбор для использования в хозяйстве.

Комбинированный бойлер косвенного нагрева с ТЭНом

Бойлер комбинированного типа отличается от классической схемы водонагревателей тем, что в его конструкцию включают ТЭН. Таким образом, в зимнее время этот бойлер будет выполнять функции косвенного нагрева, то есть нагрева хозяйственной воды от котла системы отопления, а летом, когда отопление не работает – будет выполнять функции водонагревателя прямого электрического нагрева.

Комбинированный бойлер – это изолированная от потери тепла емкость. Она наполнена водой, предназначенной для расхода в хозяйстве, где внутри расположен змеевик с теплоносителем, который подается из котла, нагревая «хозяйственную» воду и ТЭН для нагрева этой же воды, когда отопление не работает.

Варианты подключения

Существует несколько вариантов подключения (обвязки) комбинированного бойлера:

обвязка с использованием, так называемого трехходового клапана;
подключение по схеме возвратной циркуляции;
подключение с применением двух насосов;
обвязка с помощью гидравлической стрелки.

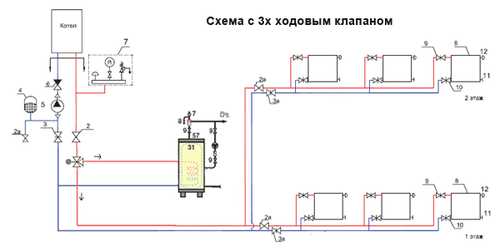

Что касается подключения с трехходовым клапаном, то такая схема реализуема лишь, в том случае, когда отопительная система имеет ответвление в виде контура нагрева для бойлера.

Причем бойлерный контур имеет преимущественное значение, что значит, когда температура в бойлере окажется ниже установленной пользователем на термостате величины, то трехходовой клапан по сигналу от термостата переключается на преимущественную подачу теплоносителя на нагрев бойлера. Это продолжается, пока вода в бойлере не нагреется, после чего опять же по сигналу термостата кран направляет теплоноситель на отопление.

Этот вариант подключения может быть реализован и по схеме возвратной циркуляции, которую применяют с целью получения горячей воды сразу, не ожидая, слива остывшей в трубопроводе жидкости, что дает существенную экономию расхода воды.

Обвязка с 2-мя насосами

Два насоса при реализации этой обвязки необходимы для того чтобы уравновесить потоки теплоносителя контуров отопления и водонагревателя, которые подключаются к котлу параллельно.

Так как вода в бойлере нагревается быстро, то периодические включения нагревателя почти не сказываются на работе отопления.

Обвязка с применением гидравлической стрелки

Когда отопление, кроме комбинированного нагревателя имеет несколько потоков одного контура для обеспечения, например, нагрева батарей, пола, лоджии и т.д., то для обеспечения одинаковой температуры теплоносителя в потоках применяют гидравлическую стрелку в виде камеры, которая компенсирует колебания соседних потоков одного контура.

Это довольно сложная обвязка, поэтому чтобы ее реализовать без профессионалов не обойтись.

Достоинства комбинированных моделей

Помимо того, что комбинированные модели нагревателей могут использоваться в зимнее время в качестве агрегатов косвенного, а летом, как нагреватели прямого нагрева, они обладают преимуществами:

долговечности;
экономичности эксплуатации;
возможности работы на любых доступных для пользователя видах энергии: электричество, газ, а также популярной для применения возобновляемой энергии. В данном случае нагреватель можно подключить к солнечному коллектору;
такие нагреватели обеспечивают горячее водоснабжение даже при наличии нескольких водозаборов, если конечно правильно просчитана потребность и в соответствии с этими параметрами выбрана емкость и производительность нагревателя.

Недостатки комбинированных моделей

Что касается недостатков комбинированных агрегатов, то они заключаются в следующем:

требуют установки дополнительного оборудования в виде насосов, трехходовых кранов, гидравлических стрелок;
как правило, такие агрегаты требуют постоянного электроснабжения;
требуют проведения инженерных расчетов и определения оптимальной схемы обвязки с учетом конкретных условий эксплуатации еще до покупки агрегата;
зависимость производительности комбинированных моделей от мощности отопительных агрегатов.

На что обратить внимание при выборе?

Первым делом выясняют, из чего сделан бак нагревателя. Предпочтение нужно отдавать бойлерам, емкости которых изготовлены из металла, покрытого эмалью, перед нагревателями с емкостями из нержавейки.

Кроме этого, при подборе нужно уделить внимание таким параметрам:

мощность агрегата, от чего будет зависеть его производительность;
теплоизоляцию. Чем качественней и толще теплоизоляция, тем экономичней модель;
типа панели автоматического управления. Она позволяет не только соблюдать температуру горячего снабжения водой, но и значительно экономить ресурсы;
внешнего вида. Как правило, качественные агрегаты и выглядят красиво;
стоимости. Тут тоже прямая зависимость от качества.

vodonagrevatel-boyler.ru

обзор моделей и отзывы о производителях

Комбинированный бойлер сочетает в себе несколько функций: стандартного электрического и косвенного нагревателя. Источником нагрева является трубчатый (змеевиковый) элемент или теплоноситель системы. Такой прибор используется в различных помещениях, начиная с жилых домов, заканчивая предприятиями.

Циркуляция воды обеспечивается специальным насосом, который устанавливается в системе отопления. Установка комбинированного бойлера позволяет существенно сэкономить на оплате за электроэнергию в отопительный сезон.

Широкий модельный ряд позволяет подобрать технику по цене и качеству, а также по параметрам помещения. Современные производители учитывают геометрию помещения, производительность, а также полезный объем прибора.

Принцип работы и особенности водонагревателей

Любой из приборов для нагрева воды выполняется в виде герметичной емкости с термоэлементом. Различают несколько видов нагревателей в зависимости от контактирования тэна с водой: контактный и бесконтактный. Последний несколько отличается конструкцией и дороговизной.

В комбинированном бойлере косвенного нагрева термоэлемент вовсе не предусмотрен. Процесс повышения температуры воды осуществляется посредством теплообмена между наружной жидкостью и внутренней. «Рабочая» вода, которая циркулирует по внутреннему замкнутому контуру бойлера, отдает свою энергию воде, находящейся в баке, обеспечивая при этом ее подогрев.

Циркуляция по замкнутой системе осуществляется насосом. Агрегаты такого типа являются автономными и не нуждаются в подключении к центральной магистрали.

Система управления бойлерами косвенного нагрева

Вне зависимости от вида нагрева (от отопительной системы с принудительной циркуляцией воды или же от термоэлемента) система управления состоит из:

Термостата – для контроля и регулирования температуры.
Системы автоматического включения/выключения программы.
Нескольких запорных клапанов.
Насоса с электропитанием.
Системы предохранения от перегрева и перепадов напряжения.

Достоинства и недостатки комбинированных бойлеров

К достоинствам относятся:

Выравнивание температуры при использовании нескольких точек доступа воды одновременно.
Возможность использования без подключения к центральной магистрали.
Экономичность.
Простота в использовании.
Быстрый монтаж.
Наличие защитных и предохранительных систем.
Возможность нагрева воды несколькими способами (например, во время отсутствия электричества).

Бойлер комбинированный также имеет и недостатки:

Необходимость в установке источников тепловой энергии. В отопительный период таковым является котел, а для использования бойлера в теплое время года придется задействовать тепловые насосы, солнечные коллекторы и т. п.
Если емкость бойлера большая, на нагрев воды требуется значительное время.
Большие габариты (в сравнении с газовыми колонками или проточными нагревателями).
Дороговизна.

Что следует учесть перед покупкой

Бойлер комбинированный целесообразно покупать, если расход теплой воды составляет более 1,5 л/мин. (например, если в одном доме проживает более 4 человек). Нецелесообразным является присоединение нагревателя к электрокотлу.

При подборе следует обратить внимание на конструктивное исполнение бойлера (особенно на крепление змеевика к внутренней стенке). Из-за постоянного контактирования с водой на внутренней поверхности прибора откладываются соли и осадки. Некоторые производители приваривают крепление змеевика к корпусу. Такая особенность не позволяет производить очистку элементов.

Далее следует обратить внимание на количество змеевиков. При наличии двух и более появляется возможность подключения нагревателя к двум источникам сразу или попеременно (например, котел и солнечный коллектор).

Очень важными являются материалы изготовления змеевика и емкости. Более надежным и долговечным материалом для первого считается латунь, а для второго – нержавеющая сталь.

Рейтинг производителей

Весомыми подсказками при выборе любой техники являются отзывы покупателей. На основе последних составлен рейтинг фирм-производителей.

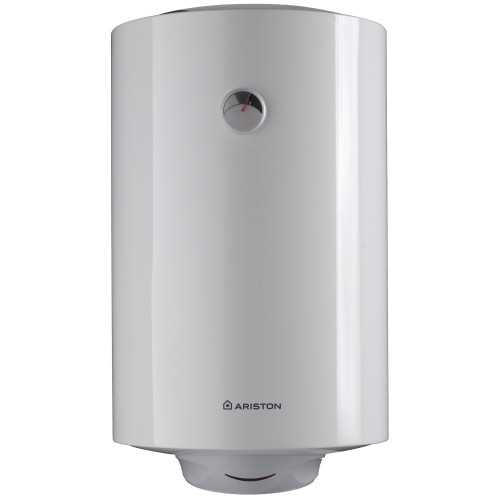

Ariston. Итальянская фирма, которая известна во всем мире, занимается выпуском различной техники для дома уже более 20 лет. Производитель с таким стажем заслужил доверие среди клиентов надежностью и качеством техники. Благодаря хорошей репутации, фирма Ariston занимает первое место в рейтинге. Водонагреватели производятся в разных объемах и геометрических формах. Композитные материалы, которые используются в технике, являются экологически безопасными и надежными.
Комбинированные бойлеры Gorenje занимают вторую позицию в рейтинге. Фирма занимается разработкой и выпуском самых различных технических изделий. Варианты установок и геометрических форм водонагревателей безграничны. Каждый клиент может подобрать технику, исходя из параметров помещения. Такая особенность очень важна для узких проемов. Ассортимент фирмы позволяет выбрать как бюджетный вариант с обычным термоэлементом, так и более дорогостоящий с сухим. Некоторые устройства оснащаются двумя тэнами.
Французская фирма Atlantic занимает среднюю позицию в рейтинге. Производитель предоставляет возможность подобрать бойлер по требуемым параметрам. Основные разработки фирмы направлены на улучшение технологии баков. Среди последних технических решений выделяются водонагреватели с эмалированным баком с примесями титана и кобальта и такие же с содержанием циркония. Применение новых технологий в производстве повышает их долговечность и одновременно рейтинг среди пользователей.
Perfezza. Молодая фирма занимается изобретением и выпуском различной техники для нагрева воды. Продукция данного производителя завоевала внимание и популярность среди пользователей простотой конструкции и дешевизной.
Водонагреватели Bosch также являются распространенными в этой сфере. Производитель предоставляет мощную технику различных объемов. Модельный ряд представлен в классической форме (для монтажа в вертикальном положении) и в прямоугольной – в виде напольных комбинированных бойлеров.

Конструктивные особенности моделей

Вне зависимости от производителя, бойлер подключается к любому типу отопительного котла. Небольшая техника размещается на стене в доступном для нее положении (вертикальном или горизонтальном). Для крепления используются специальные кронштейны, которые комплектуются вместе с оборудованием. Важным условием для установки является наличие необходимого места в помещении.

В конструкции комбинированного бойлера предусматриваются резьбовые отверстия. Такая особенность позволяет потребителю подключать нагревательные элементы, которые работают от электросети. Дополнительная функция очень удобна в неотопительный период, ведь для получения теплой воды не требуется запускать котел.

Водонагреватель с несколькими теплообменниками

Комбинированный бойлер косвенного нагрева с тэном обладает рядом преимуществ. Большинство водонагревателей оснащены всего одним термоэлементом. Поскольку полезная температура напрямую зависит от площади тэна, наличие двух и более источников позволяет регулировать мощность и производительность техники.

Каждый из теплообменников можно подключить к:

Тепловому насосу.
Солнечному коллектору.
Системе отопления.

Такое конструкторское решение эффективно при нагреве больших объемов воды. Использование нескольких источников для нагрева позволяет оптимизировать расходы на различные виды энергии и увеличить потенциал оборудования.

Новинки производителей

Бюджетным вариантом среди нагревательной техники являются комбинированные бойлеры Drazice. В новой серии таких приборов применяется специальная теплоизолирующая пена, которая обеспечивает долгий срок службы и незначительные теплопотери. Для техники с объемом свыше 300 литров предусматриваются дополнительные изоляционные материалы.

Применение современных композитов позволяет улучшить энергетический класс, сохраняя при этом исходные параметры. Также все материалы отвечают европейским стандартам. Инновационные технологии фирмы позволяют производить бойлеры энергетического класса С и выше.

Отзывы о производителях

Наиболее часто отзывы о различных брендах и конкретных марках встречаются на просторах Интернета. Мнения пользователей о комбинированном бойлере “Горенье” разделились на положительные и отрицательные.

К положительным характеристикам отнесли:

Стойкость к перепадам напряжения.
Простоту монтажа.
Возможность очистки в домашних условиях.
Несложную систему подвода воды.
Быстрый нагрев.
Небольшое потребление электроэнергии.
Возможность регулировки температуры.

Негативными моментами являются:

Невозможность подачи горячей воды во время отсутствия холодной (из-за работы под давлением).
Образование накипи происходит даже на сухом элементе.
Негерметичность конструкции в некоторых моделях.

Изготовление бойлеров косвенного нагрева в домашних условиях

Для изготовления необходимо:

Приобрести или самостоятельно выполнить бак.
Создать змеевик.
Произвести теплоизоляцию.
Собрать конструкцию.
Подключить змеевик к системе отопления.
Подать холодную воду.
Создать разводку для подогретой воды (также можно вмонтировать кран в конструкцию).

Чтобы установить самодельный бойлер комбинированного нагрева, можно применить кронштейны. После установки прибор следует проверить на предмет утечки и на работоспособность.

Важно! При установке бойлеров любого типа следует придерживаться техники безопасности при проведении работ с нагревательными элементами, инструментами и электросетями. Следует помнить о возможности образования избыточного давления в замкнутых контурах и емкостях.

fb.ru

Комбинированный бойлер для нагрева воды

На сегодняшний день частные дома и коттеджи появляются, словно грибы после дождя. Однако при возведении жилья недостаточно одной красоты здания, необходимо еще создать уют и комфорт, что отнюдь не возможно без качественного снабжения горячей водой. При отсутствии централизованной системы отопления, единственным способом обеспечить тепло можно используя комбинированный бойлер косвенного нагрева.

Комбинированный водонагреватель

Наиболее распространенными системами для частных домов являются такие системы:

водонагреватели проточного типа;
агрегат с двухконтурным котлом со встроенным бойлером;
агрегат с одноконтурным котлом с дополнительным бойлером косвенного нагрева.

Как правило, большие дома строятся для больших семей, расход воды в которых соответствующий. Для качественного обеспечения такого потребления воды в помещении, можно либо установить несколько бойлеров, либо одного котла косвенного нагрева, что является намного экономически выгодным.

Принцип работы?

Комбинированный водонагреватель представляет собой бак, через который проходит змеевик и электрический ТЭН. Для нагрева воды в баке по змеевику пропускается горячая вода из котла или осуществляется нагрев жидкости при помощи электрического ТЭНа.

Конструкция водонагревателя

Более совершенная конструкция водонагревателей комбинированного нагрева базируется на понятии «бак в баке», которая подразумевает расположение теплоносителя во внешнем баке, а жидкости во внутреннем соответственно. Таким образом, вода абсолютно не контактирует с нагревательным элементом.

Следует отметить, что самостоятельно такой бойлер работает как на электричестве, так и на газу. Для осуществления такого переключения в изначальной комплектации идет специализированная газовая горелка.

Какие существуют обвязки?

На сегодняшний день существует несколько типов обвязок для бойлеров, каждая из которых имеет свои преимущества и недостатки.

Обвязка агрегата с трехходовым клапаном и сервоприводом

Такая обвязка применяется как для напольных, так и для настенных котлов. Реализовать такую схему возможно только на двухконтурном котле, один контур для реализации отопления в помещении, а второй только для нагрева воды в бойлере. Следует заметить, что контур, который идет к бойлеру является приоритетным. Что это значит? Это означает, что если температура в бойлере упадет ниже заданной отметки, трехходовой клапан переключается, и заставляет всю горячую воду, которая выходит из агрегата, идти по контуру через бойлер.

Обвязка с трехходовым клапаном и сервоприводом

Такой цикл продолжается до тех пор, пока вода в водонагревателе не станет заданной температуры. После чего клапан становится в прежнее положение, и жидкость устремляется на отопление здания. Следует отметить, что управление клапаном осуществляется по непосредственному сигналу термостата.

Обвязка с 2 насосами

Конструктивной особенностью данной системы является наличие 2 насосов в системе, 1 из которых качает воду по контуру бойлера, а второй по контуру отопительной системы. В случае уменьшения температуры воды в бойлере происходит срабатывание термостата, и передача сигнала котлу, который автоматически запускает в работу оба насоса. Таким образом, осуществляется перераспределение потока горячей воды на бойлер.

Обвязка с использованием гидравлической стрелки

Как правило, такая система обвязки используется в отопительных системах с большим количеством контуров, от 3 и больше, которые могут быть представлены в виде:

контура на теплый пол;
контура на бойлер;
контура на радиатор и так далее.

Обвязка с использованием гидравлической стрелки

Особенности водонагревателя

Отличительной особенностью приборов такого типа является возможность служить как комбинированным бойлером косвенного нагрева, используя отопительную систему в холодное время года, так и бойлером прямого нагрева воды в обход системы отопления, что особо актуально в жаркие месяца.

В холодное время года, то есть отопительный сезон, когда работает с бойлером в паре одноконтурный котел, горячая вода из котла поступает в теплообменник бойлера – таким образом, осуществляется нагрев воды.

Однако в теплое время, когда работать котлу нет нужды, бойлер можно включать как самостоятельный агрегат, используя при этом электричество или газ. Таким образом, бойлер трансформируется в проточный нагреватель воды.

Эти дополнительные функции водонагревателя с комбинированным нагревом обеспечиваются за счет функциональных элементов в конструкции: газовой горелки и ТЭНа. В некоторых моделях современных комбинированных водонагревателях ТЭНы не являются единым целым системы, то есть встроенными, и могут подключаться отдельно.

Учитывая сложную систему распределения работы в водонагревателе, бойлеры такого типа оснащены дополнительной системой контроля и управления процессами, что, безусловно, имеет прямое влияние на его стоимость в производстве и магазинах.

На сегодняшний день достаточно много производителей из различных стран реализуют комбинированные водонагреватели. Однако несмотря на большое многообразие, все они разделяются на 3 вида:

Достоинства и недостатки

Главными достоинствами комбинированного бойлера косвенного нагрева являются:

Большой срок службы.
Работа водонагревателя осуществляется на любом виде топлива, включая и солнечную энергию.
Отсутствие в необходимости приобретать дополнительное топливо.
Бесперебойная работа агрегата с несколькими точками водозабора без понижения уровня производительности.
Большая мощность котлов, обеспечивающая нагревание воды в короткие сроки.

Невзирая на все перечисленные достоинства комбинированный водонагреватель, как и любое устройство, имеет свои недостатки, к которым относятся:

Необходимость осуществить монтаж дополнительных устройств, к примеру, циркуляционного насоса.
Зависимость водонагревателя от работы котла отопительного.

Как выбрать качественный агрегат?

Выбирая такой агрегат необходимо учитывать, что стоимость отопительного оборудования напрямую будет зависеть от его объема, который колеблется в пределах от 20 до 1000 литров.

При выборе моделей следует обратить особое внимание на внутренний бак, который бывает из нержавеющей или эмалированной стали. Приобретая комбинированный бойлер с баком из эмалированной стали, вы гарантированно получаете агрегат с большим сроком эксплуатации. Так как металл в этом случае будет гарантированно изолирован от контакта с водой, а соответственно и не подвержен коррозии.

При выборе бойлера необходимо учитывать:

Мощность. От мощности агрегата зависит, насколько быстро будет осуществляться нагревание и подача воды.
Эстетический вид. Внешний вид и вытянутая форма агрегата напрямую влияют на скорость подогрева воды и место его расположения в помещении.
Панель управления. При отсутствии панели у владельца нет возможности следить за параметрами агрегата.
Изоляция. Следует заметить, что чем выше степень изоляции, тем меньше ресурсов затрачивается на поддержание требуемой температуры жидкости.
Термостаты.

Установить водонагреватель комбинированного типа не так уже и дорого, зато взамен получаете постоянное, на протяжении всего года, обеспечение жилища любого размера горячей водой и теплыми батареями, невзирая на погоду за окном и время года.

Что нужно знать о двухконтурном бойлере?

klivent.biz

Что такое комбинированный бойлер

Сегодня наличие в доме горячей воды, это — не роскошь, а необходимость. Если отсутствует центральное водоснабжение дома, то владельцы жилья решают этот вопрос своими силами. Для подогрева воды от электричества используют бойлеры.

Прекрасным вариантом будет бойлер комбинированный Ariston. Водонагреватели этой фирмы обеспечивают качественную работу на протяжении многих лет.

Как устроен комбинированный бойлер
Электрические водонагреватели, которые привычны для большинства из нас, нагревают воду при помощи ТЭНа. Нагревательный элемент напрямую нагревает воду, которую мы используем.
Комбинированные водонагреватели позволяют использовать для подогрева воды различные виды энергии. Чаще всего в конструкции бойлера заложен змеевик теплообменника и традиционный ТЭН. Это позволяет экономить электричество. В качестве альтернативного источника тепла может быть использован котел, центральное отопление или солнечные батареи.
Преимущества комбинированных бойлеров
Если у вас в доме установлен котел отопления, который обеспечивает теплом и горячей водой. То вы можете посчитать, что установка еще одного устройства, это лишняя трата денег.
На самом деле комбинированный водонагреватель значительно улучшит систему горячего водоснабжения вашего дома. Основными достоинствами таких бойлеров являются:
возможность нагрева большого количества воды;
во время большого разбора воды, никто из домочадцев не испытает в ней дефицита. Одновременно можно мыть посуду на кухне и принимать душ в ванной, при этом напор и температура воды, поступающей из крана, не изменятся;
не происходит дополнительных затрат на нагрев воды, поскольку он осуществляется за счет собственной системы отопления;
возможность использования различных источников тепла, что позволяет иметь горячую воду в доме после окончания отопительного сезона. Летом бойлер может работать от электричества или солнечных батарей.
Недостатки бойлера косвенного нагрева
Если говорить о минусах использования комбинированных водонагревателей, то можно отметить достаточно высокую цену бойлера. К тому же он устанавливается вместе с котлом отопления. Затраты на полное обустройство системы отопления и водоснабжения довольно большие.
Все это оборудование занимает довольно много места, для этого придется выделить довольно просторное помещение.
Для того чтобы нагрелась вода в большом бойлере может понадобиться несколько часов, в это время произойдет понижение температуры в системе отопления.
В остальном работа комбинированного бойлера нареканий не вызывает.

Понравилась запись? Поделись с друзьями и поддержи сайт:

www.senao.org
Комбинированные накопительные водонагреватели — ВОДОНАГРЕВАТЕЛЬ.РУ

Комбинированные водонагреватели (водонагреватели непрямого нагрева) это водонагреватели, нагревание воды в которых может производиться различными методами и способами. Комбинированные водонагреватели дополняют систему отопления, и используют для нагрева воды не только электрический ток, но и тепловую энергию газового либо твердотопливного котла, коммуникаций центрального отопления (если позволяют технические условия), солнечной энергии и других источников энергии (тепловые насосы).
Существуют водонагреватели непрямого нагрева более простые по конструкции, и более сложные, которые позволяют использовать практически весь спектр источников тепловой энергии. Так, существуют комбинированные (косвенного нагрева) электрические водонагреватели с одним или двумя теплообменниками. Отличием от классического накопительного электрического водонагревателя является теплообменник, расположенный в форме спирали внутри бака водонагревателя. Вода, циркулирующая по системе отопления квартиры или дома, подключается к вводу/выводу теплообменника, и нагревает воду в баке водонагревателя. Обычная температура теплоносителя в системе отопления 65 градусов, и этого вполне достаточно для быстрого нагрева воды в накопительном водонагревателе. Например, 100л воды при температуре теплоносителя системы отопления 65 градусов Цельсия нагреются всего за 12 минут.
Комбинированные водонагреватели очень удобны и выгодны в случаях, если газ дешевле электричества, что является фактом на сегодняшний день.
Как правило, комбинированные водонагреватели, использующие только тепловую энергию системы отопления, относительно недороги.

vodonagrewatel.ru
Как подобрать комбинированный водонагреватель?
Купить бойлер ATLANTIC COMBI STEATITE ATL 150 MIXTE, 150 литров
Купить бойлер ATLANTIC COMBI STEATITE ATL 200 MIXTE, 200 литров
Итак, у Вас дома функционирует система отопления, построенная на базе одноконтурного котла (газового, твердотопливного – неважно!). Задача – каким-то образом получить горячую воду для приема ванной, душа, мытья посуды и других бытовых нужд. Покупать для этого обыкновенный бойлер? Затратно, ведь для нагрева воды будет использоваться исключительно электричество. Что же делать?
Экономически выгодный выход есть – следует купить комбинированный водонагреватель. По сути, это тот же электрический бойлер, но в отопительный сезон (когда работает Ваш котел) не потребляющий электричества. В отопительный сезон теплоноситель из котла отопления проходит в таком бойлере через стальной змеевик, отдавая тепло воде, накопленной в баке. Летом, или когда котел не работает, вода в баке бойлера нагревается ТЭНом.
Так как же подобрать комбинированный водонагреватель?
Совет №1. Учитывайте количество пользователей бойлера
Когда котел не работает, водонагреватель должен обеспечивать нужным количеством воды всех жильцов. Как же рассчитать это количество?
Существует простая рекомендация, позволяющая рассчитать необходимый литраж комбинированного водонагревателя. Так, для одного-двух проживающих в доме человек достаточно будет бойлера на 80 литров, для 3-х человек – 100 литров. Для семьи из 3-5 человек рекомендуется подобрать комбинированный бойлер на 150 литров, а для 5-6 человек приобретайте 200-литровую модель.
Совет №2. Не хотите переплачивать, учитывайте мощность котла
Литраж комбинированного бойлера может быть различным – 80, 100, 120, 140, 150 или 200 литров. Но будет ли купленный комбинированный нагреватель воды выдавать заданное количество литров в час в тандеме с котлом? Не факт!
Для того чтобы использовать объем бака бойлера на 100%, рекомендуем подбирать его литраж в зависимости от мощности котла:
Объем комбинированного водонагревателя, л Мощность котла, кВт
80-100 от 16 кВт
120-150 от 23 кВт
200 от 33 кВт
Если Ваш котел «не дотягивает» до мощности, указанной выше, существует большая вероятность, что выбранный бойлер будет выдавать меньший литраж подогретой воды, чем заявлено в его паспорте.
Совет №3. Выбирайте комбинированный бойлер с «сухим» ТЭНом
Традиционный и самый недорогой ТЭН в бойлере – медный. В жесткой воде при больших температурах на нем интенсивно откладывается накипь, поэтому такой нагревательный элемент в баке быстрее выходит из строя. Кроме того, накипь приводит к уменьшению его теплоотдачи и, как следствие, к повышенному расходу электроэнергии. Техобслуживание таких бойлеров проводить нужно раз в полгода-год.
«Сухой» ТЭН, изготавливаемый обычно из керамики (в бойлерах Atlantic используется собственная технология Steatite), заключен в колбу из стали. Прямого контакта ТЭНа с водой нет, поэтому накипь ТЭН не портит, и качество воды ему не вредит.
Подобрать комбинированный бойлер с «сухим» ТЭНом следует еще и потому, что такой водонагреватель потребляет меньше электроэнергии (увеличенная площадь теплоотдачи, быстрый нагрев и длительное остывание), а его техобслуживание проводится реже – раз в 2 года.
Совет №4. Нет смысла переплачивать за бак из нержавейки!
Нет смысла гнаться за дорогими бойлерами с водяным баком из нержавеющей стали. Их цена в 3-4 раза больше, но слабое место такого бака – сварной шов.
Гораздо правильнее будет выбрать и купить комбинированный водонагреватель с баком, покрытым изнутри эмалью или стеклокерамикой. Такой водонагреватель прослужит не меньше сверхдорогого аналога! Для защиты от ржавчины (вода с повышенным содержанием железа) в баке хорошего бойлера обязательно должен быть установлен магниевый анод!
Совет №5: 220 или 380 Вольт?
Раздумывая над тем, как подобрать комбинированный бойлер, не забудьте учесть возможности электросети у Вас на объекте или в доме. Имейте в виду: не все электрические водонагреватели могут работать с трехфазными сетями (380 В).
Совет №6. Обращайте внимание на наличие встроенного термостата
Чтобы избежать лишних трат, покупайте комбинированный водонагреватель с встроенным термостатом, например, модель Atlantic COMBI STEATITE ATL 200 MIXTE.
Его смысл в том, чтобы переключение трехходового клапана (подача теплоносителя в змеевик бойлера) производилось автоматически по мере остывания воды в баке. Бойлер с таким термостатом сможет «сработаться» даже с недорогими моделями котлов. В противном случае, Вам придется потратиться на покупку дополнительного оборудования.
Совет №7. Сроки гарантии имеют значение!
Сравнивая два бойлера комбинированного нагрева, сравнивайте и их гарантийные сроки. Например, гарантия на водяной бак у бойлера Atlantic COMBI STEATITE – 7 лет. У водонагревателей же других производителей даже на экземпляры с «сухим» ТЭНом (например, DRAZICE OKC 100/1M2) гарантия зачастую не превышает 5 лет.
Учитывайте эти советы, и вопрос о том, как подобрать комбинированный бойлер перестанет вас донимать. Правильно выбранный водонагреватель будет не только полезной, но и выгодной покупкой – Ваши затраты на эксплуатацию будут минимальны, а бойлер прослужит долго!
Рейтинг:
оставило
16
человек.
www.atlantic-ukraine.com.ua
