Комнатный термостат

Постоянная, комфортная температура в жилых помещениях обеспечивает тепло и уют домашнего очага. Принимая во внимание цены на газ и электричество, бережное отношение к энергоресурсам – вопрос непраздный. Рынок предлагает разнообразие приборов отопления с экономным расходом топлива. Для поддержания стабильной температуры и энергосбережения в доме установить отопительный котел мало, разумней сразу приобрести комнатный термостат. Терморегулятор будет автоматически поддерживать и контролировать стабильную температуру воздуха, избавляя человека от постоянных забот по ручной регулировке теплового режима.

Типы комнатных термостатов

Задумываясь о покупке комнатного термостата, следует определить для себя – какие рабочие функции прибора наиболее важны. Предложения современного рынка отличаются широким выбором устройств терморегуляции, они имеют различные функциональные особенности, различаются в технике исполнения и точности измерений.

Регуляторы имеют отличия в технике установки, количестве функциональных возможностей, во внутренних технических устройствах.

По технике закрепления на стенах термостаты делятся на:

проводные — монтируются при помощи проводниковой системы, соединяющей прибор напрямую с котлом. Радиус действия – больше 50 метров, вне зависимости от материальной составляющей стен;
беспроводные — процесс регулирования температуры осуществляется радиосигналом от первого блока прибора (смонтированного рядом с котлом) к контрольному блоку. Недостаток – снижение мощности сигнала и ограничение радиуса действия при стенах из железобетона.

По количеству и качеству технических функций прибора различают:

простые – осуществляют поддержание заданной температуры;
программируемые – задают необходимый отопительный режим автоматически, понижая температурные показатели без присутствия человека. Снижение температуры на 1 градус дает экономию в 5 -6 %.

Действие прибора находится в зависимости от вида датчика температуры, стоящего в техническом устройстве, различаются:

механические – на основе мембранных или капиллярных датчиков;
электромеханические – на основе электрического реле;
электронные – на основе терморезисторов.

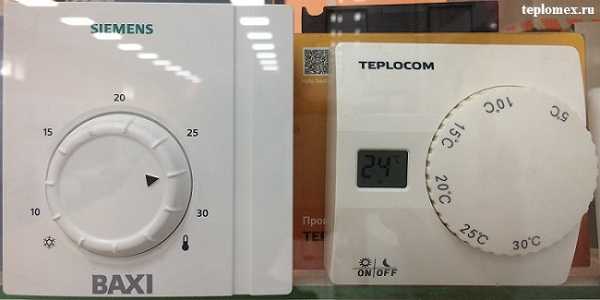

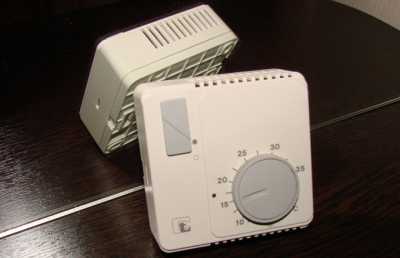

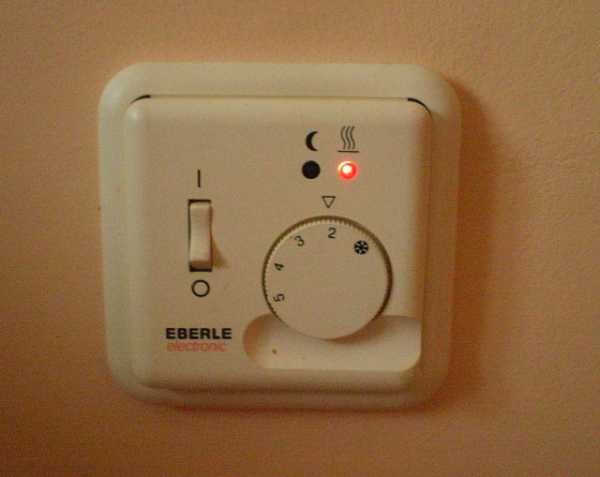

Термостаты механические для котлов отопления

Чаще всего, термостаты комнатные механические применяют при установке газового котла. Приборы отопления на газовом топливе легче совместимы с механическим типом терморегулятора. Мембранный датчик работает по принципу замыкания/размыкания, в зависимости от давления в газовой камере. Как только происходит изменение объема газа (котел перегрелся или остыл), по электрической цепи на контрольный прибор приходит сигнал и отопительный котел автоматически отключается/включается.

Настройка температурного режима осуществляется поворотом круглого регулятора со шкалой делений. Поворачивая регулятор можно приблизить или удалить мембрану от управляющего устройства, выбрав показатель температуры, определяющий контактное соединение/разъединение.

Электромеханические терморегуляторы для котлов отопления

Термостаты электромеханические имеют проводное соединение, применяются при отоплении твердотопливными и газовыми котлами. Имеют более сложную конструкцию по сравнению с механическими приборами. Термочувствительный элемент состоит из связки пары металлических пластинок специального сплава. При повышении температуры и существенном нагреве элемента, происходит микроразряд, приводящий в действие электромагнитное реле, регулирующее механический клапан. Электромеханическое устройство поддерживает заданную температуру воздуха.

Важно! Электромеханические комнатные термостаты не формируют вредное электромагнитное поле, передача импульсов малой мощности происходит кратковременно.

Электронные терморегуляторы для систем отопления

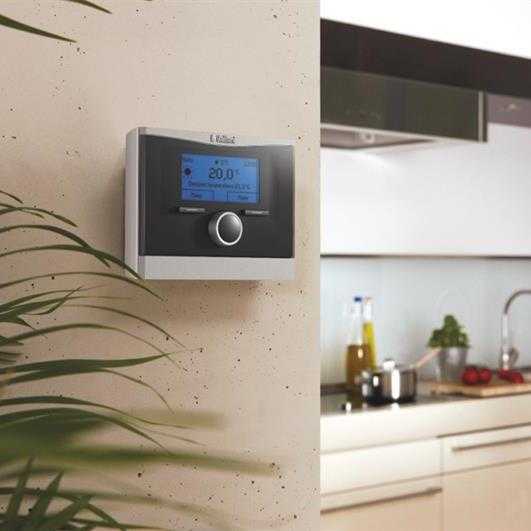

Термостаты электронные – прибор современный и наиболее функциональный, устанавливается для отопительных приборов с любым видом энергоносителя. Электронный комнатный термостат позволяет задать работу прибора на любой срок, от нескольких часов до недели. Содержит более 40 видов программирования. Временные таймеры позволяют устанавливать разные шаблоны управления для выходных и будних дней, возможна установка различных параметров на каждый день и любое время суток.

В последних моделях предусмотрена передача сведений о показаниях термостата мобильной связью через SMS-сообщения. Технология Wi-Fi, поддерживаемая ведущими производителями, позволяет настроить отопительное оборудование через сеть интернета, разработаны специальные приложения для смартфонов. Данный вид приборов позволяет значительно экономить топливо.

Покупку электронного термостата лучше соотнести с фирмой, производящей котлы отопления, легче провести работу по установке и контролировать функциональность оборудования.

Хорошими показателями обладает комнатный термостат для газового котла «Baxi»:

отличается надежным, проводным подключением к прибору отопления;
поддерживает многоуровневый тепловой режим от+5 до +40 С;
устанавливает «климат» на любой период дня, минимальная периодичность – полчаса;
большой, читаемый дисплей отображает работу термостата – дни недели, часы, температуру, установленную программу.

Управление термостатом фирмы «Baxi» осуществляется дистанционным пультом или при помощи телефона.

Комнатные термостаты для электрических котлов

В местности, удаленной от больших городов, где нет газоснабжения, устанавливают котлы, питаемые от электричества. К преимуществам электрокотлов относится экологическая безопасность, простые монтажные работы, практически бесшумная работа и отсутствие дымохода. Существует единственный, но немаловажный минус – большой перерасход электричества, что влечет высокую стоимость эксплуатации.

Для котлов, использующих электроэнергию, монтаж терморегулирующего прибора уменьшит энергетические затраты на 20 – 25%, позволит установить тепловой режим в каждой отдельной комнате. Комнатный термостат для электрического котла может быть проводным и беспроводным, механическим или электронным. Прибор выбирается по качеству и количеству функциональных опций, необходимых для владельца.

Термостаты комнатные для батарей отопления

В частных домовладениях можно без проблем провести автоматизацию всей системы отопления, жильцам многоквартирных домов немного сложнее. В квартире, чтобы обеспечить комфортную температуру, устанавливаются терморегуляторы на отопительных радиаторах. Самый простой вариант – установить ручную термостатическую головку, работающую по принципу обычного крана. Прибор надежный и дешевый, но не самый удобный, для изменения теплоотдачи вентиль поворачивают рукой.

Для батарей отопления чаще устанавливают механический прибор на основе капиллярного датчика. При перегреве и расширении жидкости в специальной камере, клапан устройства постепенно перекрывает доступ теплоносителя в радиатор. Устанавливают термостат перед входом или выходом отопительной трубы из радиатора.

Терморегуляторы для батарей с электронной «начинкой» обладают дополнительным набором полезных функций. Запрограммированный прибор «включает/выключает» радиатор сверяясь с температурой в жилом помещении. Эти модели наиболее точные, некоторым минусом является большая величина прибора и довольно высокая цена.

Стоимость любых комнатных термостатов зависит от их функциональности – электронный программатор в 6 – 8 раз дороже простого механического устройства. Если многочисленные опции электронных приборов не имеют решающего значения, установите механический терморегулятор. В любом случае экономия энергоресурсов будет значительной.

bouw.ru

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

По электронному датчику контроля температуры теплоносителя в системе отопления;
По выносному датчику температуры воздуха;
По температуре воздуха за пределами помещений;
По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;

Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
Автоматизация работы отопительной системы – за это отвечает функция программирования;
Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

Контроль контура горячего водоснабжения;
Работа по программе;
Работа с теплыми полами;
Отображение даты и времени;
Дневной и ночной режимы работы отопления;
Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

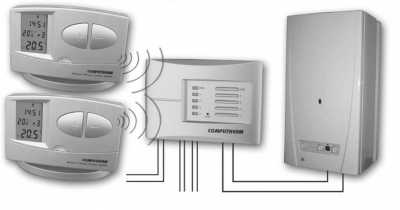

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

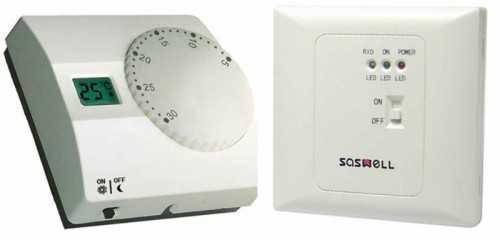

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

remont-system.ru

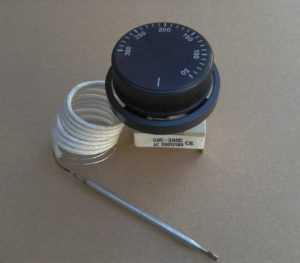

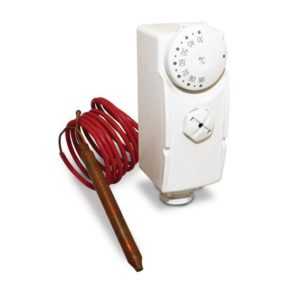

Механический терморегулятор с выносным датчиком

Терморегуляторы, которые начали изначально применять и применяют широко до сих пор это механические. Принципы их работы основаны на простых физических явлениях. Первый это капиллярный, в температурном датчике жидкость или расширяется либо сужается, широко применяются в кондиционерах и тепловентиляторах. Второй основан на поведении биметаллов, диск из биметалла при определенной температуре за счет изгиба с помощью рычага размыкает цепь электрического тока, используются для блокировки от перегрева.

Во всех механических терморегуляторах есть шкала, при помощи регулятора можно регулировать температуру в управляемом объекте, иногда есть также кнопка включения и выключения. Их простота в изготовлении, монтаже и обслуживании является главным фактором их не высокой цены. Механические терморегуляторы отличаются надежностью и в случае поломки легко ремонтируются.

К основным производителям данных приборов относятся такие фирмы: danfoss, devi, теплолюкс, energy. Рассмотрим характеристики приборов этих производителей вкратце.

Приборы всех вышеперечисленных фирм можно охарактеризовать следующим: диапазон температур, которые они контролируют, колеблется от +5 до +45°С. Они имеют габариты приблизительно следующих размеров 85 мм ширина, 85 мм высота и 50 мм глубина. Гарантию производители дают на них от 1 года до 2 лет.

Поломки

Самые частые поломки на устройствах такого типа это выход из строя термодатчиков, поэтому следует при монтажных работах учесть этот момент и обеспечить как можно легче доступ к ним, для последующей замены.

Также к недостаткам механических терморегуляторов можно отнести доступность для детей после монтажа, защиты от детей в них нет, если в квартире есть маленькие дети лучше устанавливать программируемые цифровые терморегуляторы, где оная защита имеется.

Но все же, их надежность, работают они намного дольше, чем дают на них гарантию производители, простота в управлении, дешевизна по сравнению с программируемыми моделями, работа их при достаточно низких температурах окружающей среды делают свое дело и они с достоинством занимают свою нишу в своем сегменте рынка.

Видео мастер класс “Термостат с выносным датчиком”

ecoteplo.pro

Механические терморегуляторы для отопления с датчиком температуры и системой охлаждения

Механические терморегуляторы необходимы для управления отоплением в частных домах, квартирах и в помещениях для технических целей. Их устанавливают в простых системах водяного отопления, теплых полов и сложных системах кондиционирования воздуха.

Среди данных устройств выделяют: капиллярные и биметаллические.

Работа капиллярных регуляторов, образованы на расширении жидкости в капиллярной капсуле и датчике. Жидкость нажимает на мембрану, которая установленная в устройстве, приводя к открытому контакту в автоматическом выключателе. Капиллярные терморегуляторы, в основном нестабильны. Они используются в отопительных и кондиционирующих системах.

Капиллярный терморегулятор схема устройства

А в биметаллических терморегуляторах, установлен диск, который при достижении определённого температурного порога, прогибается и через рычаг разъединяет контакт электрической цепи. Чтобы привести регулятор в начальное состояние, следует нажать кнопку ручного сброса. Они используются для предотвращения перегрева.

Биметаллический терморегулятор схема устройства

Регулируются они путём включения или выключения нагрева, охлаждения, или если есть необходимость, регулировать расход теплоносителя для поддержания правильной температуры. Они нагревают или охлаждают до заданной нормы, например, центральное отопление, кондиционирование воздуха, системы вентиляции, кухонное оснащение, включая духовки и холодильники, а также медицинские и научные инкубаторы.

Механический терморегулятор в некоторой степени играет роль выключателя. Состоит из ручки и корпуса, который скрывает несколько подвижных частей. Среди них – фиксированный контакт и подвижный рычаг, состоящий из двух металлов с отдельными коэффициентами расширения, которые реагируют на изменение.

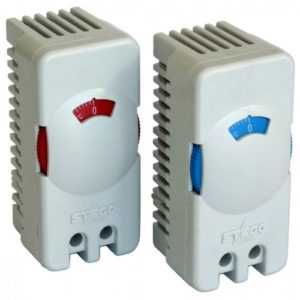

Фиксированный термостат FTO 011 / FTS 011:

Конечный рычаг свяжется с неподвижным контактом, когда градусы в помещении уменьшаются (включает нагреватель) и отделяет, если увеличивается (что выключает нагреватель). Результат, в зависимости от запроса, заключается в том, что конвектор может определенное время работать на полном газе и стать жарким или, наоборот, не работать в течение нескольких минут и создать значительный дискомфорт.

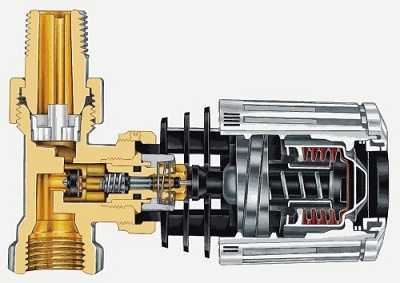

Строение для радиаторного крана

Датчик состоит из двух металлических деталей, которые ламинированы вместе. Каждая деталь имеет разный темп расширения при нагревании и охлаждении.

Регулятор для батареи отопления

Устройства построены различными способами и используют различные датчики для измерения. Он зачастую является примером “контрольного сигнала”, поскольку интерфейс нагрева или охлаждения не регулируется пропорционально разнице между фактической температурой и установленной. Вместо этого, отопительное или охлаждающее оборудование работает на полной мощности до достижения заданного режима, а затем выключается. Поэтому увеличение разницы сокращает время для достижения необходимого.

Пути избежания повреждения оборудования

Терморегулятор имеет максимальную частоту переключения или включает и выключает нагрев и охлаждение с обеих сторон заданного значения. Это уменьшает риск повреждения изделия с частым переключением. Производитель проводит калибровку контролёров таким образом, чтобы в испытательной лаборатории значения соответствовали действительной комнатной теплоте. Это означает, что температура в комнате будет оставаться, но также может быть в любое время примерно на 5 градусов выше или ниже.

Производители рекомендуют устанавливать их в гостинных. Установка в кухонных помещениях, коридоре, котельной ведет к дезориентации прибора и ложных тревог. Желательно устанавливать в самом холодном помещении или в комнате, где находится больше всего людей.

Вблизи не должно быть источников тепла, к примеру, батареи и обогревателей. Подвергать устройство прямым солнечным лучам, также крайне не рекомендуется. Нежелательна установка с близкими электрическими приборами, которые излучают тепловые помехи. Прежде чем включать автоматический контролёр, важно прочитать инструкции на информационном письме. В техпаспорте есть отдельный раздел о подключении.

Лидеры в производстве

Рынок предлагает достаточно вариантов для различных потребностей, включая требования к управлению котлами. К примеру, VMT 1 производителя Ballu оказался одним из лучших за счёт своей функциональности, надёжности и качества монтажа. Правда, эта модель имеет узкий диапазон от 10 до 30 С, поэтому он не подходит для любого котла.

Термостат BALLU BMT-1

Более широкие опции регулировки предлагаются Electrolux в своей основной линии ETB.

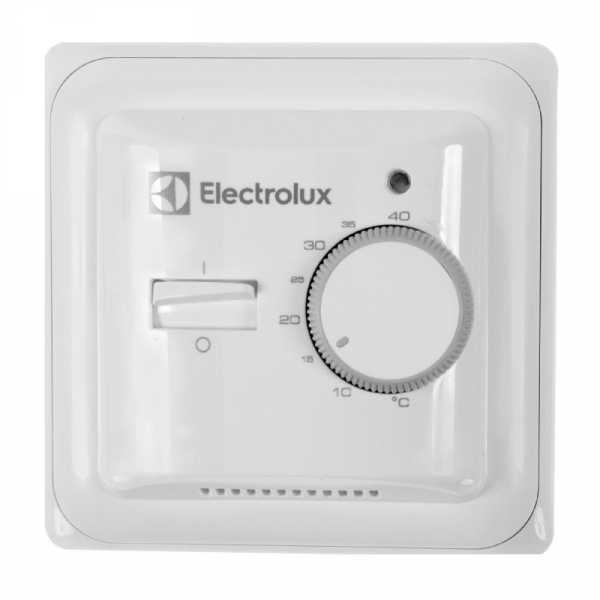

Electrolux ETB-16

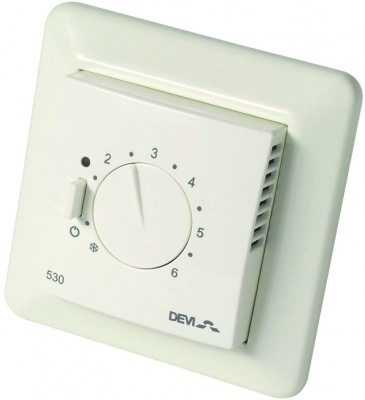

Следует также обратить внимание на предложения компаний DEVI, HEAT-PRO, TIMBERK с модификациями TMS и другими.

ecoteplo.pro

Механический термостат для отопления

Особенности терморегулятора механического: конструкция, принцип действия, виды, установка ручного терморегулятора

Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.

Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

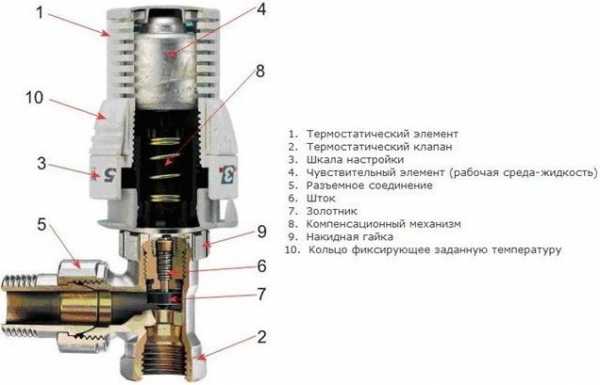

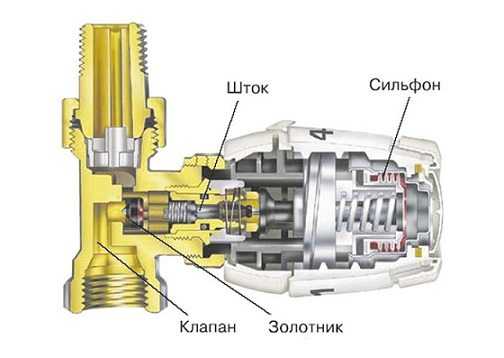

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

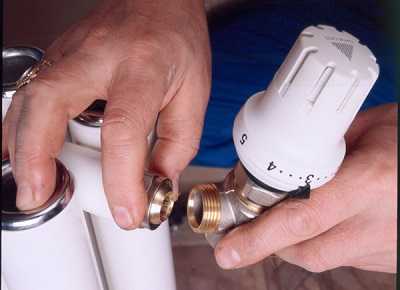

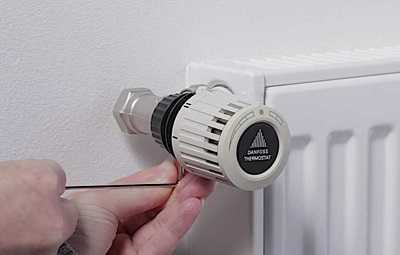

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

Циркуляция теплых потоков воздуха в комнате.
Направленность солнечных лучей.
Температура воздуха на улице.
Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

Ручные термостаты небольшого размера и потому практически не привлекают внимания.
На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.

Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в о

www.teplo-ltd.ru

правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

10i5.ru

виды, принцип работы, установка и настройка комнатных терморегуляторов

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

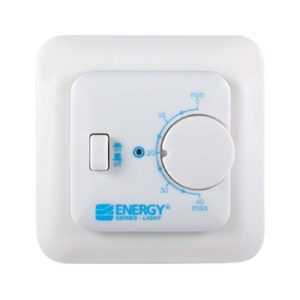

Механический комнатный термостат

Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.
