Комплексон 6 – Система дозирования реагентов АСДР “Комплексон 6”

Содержание

АСДР Комплексон-6 | Свердловский завод теплотехнического оборудования и металлоконструкциий

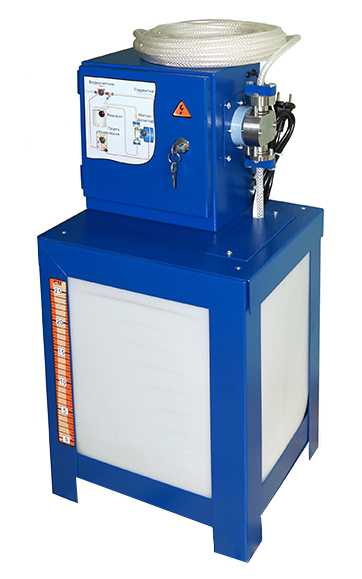

Комплексон-6 представляет собой автоматическую систему дозирования реагентов химводоподготовки, сокращенно АСДР Комплексон 6. Данная установка применяется в качестве системы для водоподготовки подпиточной воды системы теплоснабжения, водооборотных систем и горячего водоснабжения ингибиторами отложений карбонатов кальция, магния и ингибиторами коррозии.

Принцип работы АСДР Комплексон-6

Ингибирующее действие комплексонов основано на их избирательной абсорбции на активных центрах зарождающихся кристаллов, но и при определенных условиях разрушает старые.

Применяя метод комплексонатной водоподготовки установка Комплексон-6 работает в автоматическом режиме, оборудование занимает мало места и расходуется реагентов, в десятки и даже сотни раз меньше, чем соли. При этом польностью отсутствуют собственные сточные воды, не требуется осуществлять постоянный лабораторный контроль, так как персонал котельной может контролировать работу установки по имеющейся на ней приборам.

Технические особенности и характеристики

Реагенты имеют гигиенический сертификат и могут применяться в системах горячего водоснабжения и открытых системах теплоснабжения.

Потребляемая мощность менее 30Вт, напряжение установки 220 Вольт.

Система дозирования «Комплексон» работает полностью в автоматическом режиме, неметаллоемка, компактна, не требует практически никакого обслуживания  от персонала, надежна в реальных эксплуатационных условиях.

Обозначение Усредненный расход подпиточной воды Максимальный расход подпиточной воды Габаритные размеры (мм) : ширина*глубина*высота
Комплексон-6 Н-0,5 0,5 м³/ч 2 м³/ч 460*190*340
Комплексон-6 Н-1,5 1,5 м³/ч 4 м³/ч 330*290*800
Комплексон-6 Н-5 5,0 м³/ч 10 м³/ч 470*510*950
Комплексон-6 Н-10 10,0 м³/ч 20 м³/ч 480*520*1140
Комплексон-6 Н-20 20,0 м³/ч 40 м³/ч 570*610*1380
Комплексон-6 Н-40 40,0  м³/ч 80 м³/ч 940*940*1220
Комплексон-6 Н-80 80,0  м³/ч 160  м³/ч 1350*1350*1280
Комплексон-6 под заказ более 80,0 м³/ч Для больших объемов подпитки оборудование изготавливается под конкретный заказ (максимальный размер подпитки не ограничен)

Вы можете направить нам характеристики для подбора или осуществить подбор установки самостоятельно, по следующим параметрам:

  • Расход подпитки в м3/час или м3/сутки;
  • Тип системы теплоснабжения: открытая / закрытая;
  • Максимальная температура нагрева и состав подпитывающей воды в объеме ГОСТа на питьевую воду или следующие параметры — pH, общая жесткость мг-экв/дм3, щелочность/карбонатная, жесткость взвешенных веществ мг-экв/дм3, содержание железа мг/дм3, сульфаты мг/дм3, мутность и др.

Для заправки установки АСДР Комплексон-6 применяется специально разработанный реагент Эктоскейл. Реагент для химводоподготовки «Эктоскейл» может поставляться в двух формах — водный раствор и сухой порошок.

Наименование реагента
Фасовка
Эктоскейл-450-1 (цинковый комплекс НТФ 20%-ый водный раствор) Канистры по 6 кг
Канистры по 36 кг
Эктоскейл-450-2 (цинковый комплекс НТФ порошок) Мешки по 5 или 20 кг

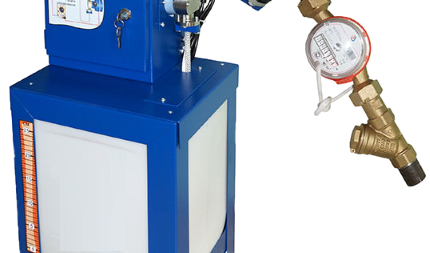

Комплект поставки

Разовая заправка реагента Эктоскейл входит в комплект поставки системы автоматического дозирования реагентов. Помимо этого, так же в комплект входит: блок управления, насос-дозатор, емкость для реагентов, водосчетчики с адаптером (импульсным выходом), фильтр-грязевик, устройство ввода реагента, шланг армированный, двужильный гибкий провод, паспорт, техническое описание и инструкция по монтажу и эксплуатации.

Продукция имеет сертификат соответствия таможенного союза. Отгрузка осуществляется в регионы РФ и страны Таможенного союза транспортными компаниями. Дополнительную информацию уточняйте в отделе продаж, удобным для Вас способом (см. Контакты). Вы можете оформить заявку на продукцию на нашем сайте, заполнив форму Он-лайн заказа.

zavodtm.ru

ООО Дикма - сертифицированная водоподготовка Комплексон-6 от разработчика и производителя, защита от накипи и коррозии, деаэрация

Много лет назад специалисты компании "Дикма" разработали уникальную автоматическую систему дозирования реагентов "Комплексон®-6". Так появился термин "КОМПЛЕКСОН", удобно вошедший в понятийный аппарат. Система "Комплексон®-6" была сертифицирована и успешно производится уже много лет. За это время установки претерпели немало улучшений и доказали свою надежность и высокую экономическую эффективность при обработке подпиточной воды в котельных различной мощности и в широком диапазоне расходов.


На сегодняшний день "Комплексон®-6" является ЕДИНСТВЕННОЙ системой, сочетающей в себе ряд уникальных свойств, повышающих КПД и позволяющих предельно точно и легко контролировать дозировку реагента.

Товарный знак КОМПЛЕКСОН

® создан и принадлежит компании "Дикма". Все случаи обозначения устройств других фирм этим товарным знаком являются НЕЗАКОННЫМИ и не имеют никакого отношения к продукции, выпускаемой ООО "Дикма".

На этом сайте Вы не только найдете подробную информацию о компании и о нашей продукции, но и сможете сделать заказ.





АСДР "Комплексон®-6" не требует к себе постоянного внимания, так как дозировка реагента происходит полностью автоматически. А когда реагент заканчивается, умная установка сама сообщает Вам об этом. Насос-дозатор, входящий в комплект “Комплексон®-6”, позволяет поддерживать стабильную концентрацию реагента в широком и постоянно изменяющемся диапазоне давлений. Вся система удобна и проста в эксплуатации. Мы создали и производим систему водоподготовки, соответствующую Вашим строгим требованиям.

ОСТЕРЕГАЙТЕСЬ ПОДДЕЛОК И ПОДЕЛОК!





www.dikma.ru

Технические характеристики

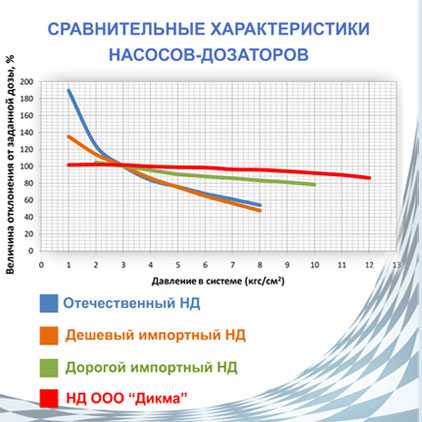

СРАВНЕНИЕ С ДРУГИМИ НАСОСАМИ-ДОЗАТОРАМИ

АСДР “Комплексон

®-6”:
- работает в автоматическом режиме;
- оборудование занимает мало места;
- реагентов расходуется в сотни раз меньше, чем соли;
- полностью отсутствуют собственные сточные воды;
- не требуется постоянный лабораторный контроль, т.к. персонал котельной контролирует работу установки по имеющимся на ней приборам;
- реагенты имеют санитарно-эпидемиологические заключения и могут применяться для ГВС, открытых систем теплоснабжения и при подготовке питьевой воды.

В любой водооборотной системе не бывает идеально устойчивого давления, будь то трубопровод подпитки, система отопления, охлаждения и т.д. Поэтому насос-дозатор (НД), используемый для дозирования реагентов в данных системах должен иметь стабильную дозировку во всём диапазоне рабочих давлений.

К сожалению, многие производители НД умалчивают данные о зависимости дозы НД от давления воды в точке ввода реагента. А это очень важный параметр, без которого нельзя быть уверенным в точности дозирования реагентов и, соответственно, в надёжности работы водооборотной системы в целом.

На графике хорошо видно – насколько сильно изменяется дозировка даже у именитого зарубежного производителя насосов-дозаторов, и это при применении электроники для выравнивания дозировки!

Большинство импортных НД спроектированы для работы при напряжении 230V ±10%, а то и 230V ±5%, такие требования по питанию не могут быть достигнуты, учитывая, что нормальное напряжение в Российской сети 220V ±10%, причём и оно не всегда соответствует этому диапазону. АСДР "Комплексон®-6" специально разработана для эксплуатации в широком  диапазоне напряжений питания и работает без изменения заявленных характеристик при питании 220V ±15%. Постоянное совершенствование химводоподготовки ООО «Дикма» позволило достичь эксклюзивных показателей стабильности дозирования. Поэтому АСДР «Комплексон®‑6» не имеет аналогов и остаётся вне конкуренции.

КОМПЛЕКТ ПОСТАВКИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электронный блок управления, насос-дозатор, расходная емкость, водосчетчик с импульсным выходом, устройство ввода реагента, монтажный комплект армированного шланга и провода, разовая заправка реагентом Эктоскейл-450-1 (цинковый комплекс НТФ 20%-ный раствор), комплект техдокументации.

Расход подпиточной воды Габаритный размер
Ш*Г*В
   Комплект поставки
наминальный
(усредненный)
максимальный ДУ
водосчетчика*1
Объём расходной
емкости, л
Разовая заправка
реагентом, кг
0,5 м3/час*3
2 м3/час 460*190*340 15*2
5 6
1,5 м3/час*3
4 м3/час 330*290*800 20*2
25 36
5 м3/час*3
10 м3/час 470*510*950 32*2
60 36
10 м3/час*3
20 м3/час 480*520*1140 50 100 72
20 м3/час*3
40 м3/час 570*610*1380 65 200 144
40 м3/час*3
80 м3/час 940*940*1220 80 500 288
80 м3/час*3
160 м3/час 1350*1350*1280 150 1000 360
Более
80 м3/час*3

Для больших объёмов подпитки
оборудование изготавливается
под конкретный заказ
(максимальный расход подпитки не ограничен)

*1 ДУ водосчётчик может изменятся по желанию заказчика
*2 В комплектацию входит фильтр грязевик
*3 Возможен настенный монтаж

Напряжение питания
220 V  ±15%
Средняя потребляемая мощность 30 Вт
Максимальное давление воды в точке ввода реагента стандартное исполнение - 0,8 МПа (8 кгс/см2)
по заказу - 1,2 МПа (12 кгс/см2)
Предельный перепад давления на узле измерения и впрыска 0,1 МПа (1,0 кгс/см2)
Основная приведенная погрешность дозирования при номинальных параметрах менее 0,5%
Основная приведенная погрешность дозирования при колебаниях давления в системе ±0,2 МПа (2 кгс/см2) ±2%
Насос - дозатор  мембранный с электромагнитным приводом
Клапан спаренные, самоочищающиеся
Срок эксплуатации не менее 10 лет

ООО "Дикма" гарантирует

соответствие АСДР “Комплексон®
требованиям паспорта
и ТУ 3631-001-31599189-96,

ТУ 3632-001-72582580-2016.
Сертификат соответствия
№ C-RU.АЮ31.В.00160

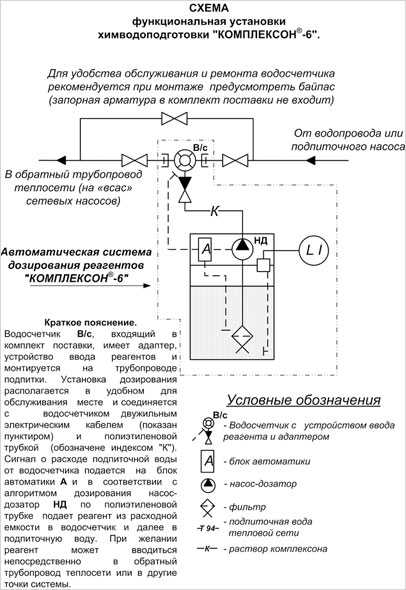

Требования к размещению и монтажу АСДР "Комплексон®-6"

Водосчётчик входит в комплект поставки и снабжен электрическим адаптером для передачи информации о величине расхода и устройством ввода реагента (реагент вводится из блока управления и дозирования (БУД) непосредственно в водосчётчик или фильтр-грязевик и смешивается в нем с подпиточной водой).

1. Водосчётчик монтируется на трубопроводе подпитки и должен иметь байпас для возможности ремонта или замены.

2. Сама АСДР "Комплексон®-6" размещается в любом удобном для обслуживания месте (но лучше поближе к водосчётчику) и соединяется с водосчётчиком двужильным проводом, а с узлом впрыска реагента - гибким армированным шлангом (Øнар=11мм). По проводу адаптер водосчётчика подает на БУД сигнал о величине расхода подпиточной воды, а по армированному шлангу в систему впрыскивается расчётное количество реагента и смешивается с подпиточной водой.

3. К АСДР "Комплексон®-6" никакие трубопроводы не подходят. Рядом с ней должна быть розетка 220 вольт и доступ для заправки реагента в расходную емкость. Т.к. сама установка занимает мало места, ее обычно можно разместить недалеко от водосчётчика.

Если места не хватает, можно разместить в другом помещении, желательно не далее 20-30 метров от водосчётчика.

4. Контроль за работой АСДР "Комплексон®-6" ведется по показаниям водосчётчика, поэтому его лучше разместить так, чтобы можно было удобно снимать показания (невысоко от пола и достаточное освещение). Таким образом, монтаж АСДР "Компдексон®-6" сводится к монтажу водосчётчика.

5. Монтаж БУДа представляет собой соединение его двужильным проводом с водосчётчиком, гибким армированным шлангом с узлом впрыска реагента, заправке реагентом и прокачке насоса-дозатора от воздуха.

6. АСДР "Комплексон®-6" поставляются настроенными по дозированию и после монтажа для включения в работу необходимо подать напряжение 220 вольт и установка начинает работать. Если через водосчётчик начинает протекать подпиточная вода, сигнал о величине расхода подается на БУД, обрабатывается и в соответствии с настройками в подпиточную воду через узел впрыска реагента вводится заданное количество реагента. Чем больше расход воды, тем больше подача реагента, нет расхода воды – нет подачи реагента. Таким образом, при любом расходе воды выдерживается заданная концентрация реагента в подпиточной воде. В системе управления предусмотрены специальные блокировки, которые не позволяют передозировать реагент при любых неисправностях.

Поэтому АСДР "Комплексон®-6" имеет сертификат соответствия и её можно (в отличии от просто насосов-дозаторов) применять для ГВС, где передозировка реагента недопустима.

www.dikma.ru

АСДР Комплексон-6 для дозирования реагентов - Нижний Новгород

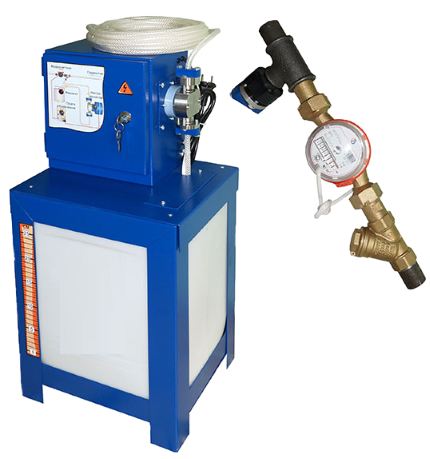

АСДР Комплексон-6 — это автоматическая система дозирования реагентов химводоподготовки. Данная система применяется в качестве установки для водоподготовки подпиточной воды системы теплоснабжения, водооборотных систем и горячего водоснабжения ингибиторами отложений карбонатов кальция, магния и ингибиторами коррозии.

Принцип действия системы «Комплексон-6»

В основе ингибирующего действия комплексонов лежит их избирательная абсорбция на активных центрах зарождающихся кристаллов, но и при определенных условиях разрушающая старые.

АДСР Комплексон-6 работает в автоматическом режиме применяя метод комплексонатной водоподготовки, Преимуществами автоматической системы Комплексон-6 являются малогабаритные размеры оборудования, экономный расход реагентов, отсутствие собственных сточных вод (не требуется осуществлять постоянный лабораторный контроль, так как персонал котельной может контролировать работу установки по имеющейся на ней приборам).

Технические особенности и характеристики АДСР Комплексон 6

Реагент имеет гигиенический сертификат и может применяться в системах горячего водоснабжения и открытых системах теплоснабжения.

Потребляемая мощность меньше 30Вт.

Установка работает от сети 220 Вольт.

Система дозирования реагентов «Комплексон» осуществляет работу в полностью автоматическом режиме, неметаллоемка, компактна, не требует практически никакого обслуживания  от персонала, надежна в реальных эксплуатационных условиях.

Рабочие характеристики АДСР Комплексон 6

Обозначение Усредненный расход подпиточной воды Максимальный расход подпиточной воды Габаритные размеры (мм) : ширина*глубина*высота
Комплексон-6 Н-0,5 0,5 м³/ч 2 м³/ч 460*190*340
Комплексон-6 Н-1,5 1,5 м³/ч 4 м³/ч 330*290*800
Комплексон-6 Н-5 5,0 м³/ч 10 м³/ч 470*510*950
Комплексон-6 Н-10 10,0 м³/ч 20 м³/ч 480*520*1140
Комплексон-6 Н-20 20,0 м³/ч 40 м³/ч 570*610*1380
Комплексон-6 Н-40 40,0  м³/ч 80 м³/ч 940*940*1220
Комплексон-6 Н-80 80,0  м³/ч 160  м³/ч 1350*1350*1280
Комплексон-6 под заказ более 80,0 м³/ч Для больших объемов подпитки оборудование изготавливается под конкретный заказ (максимальный размер подпитки не ограничен)

Осуществить подбор установки Вы можете самостоятельно, по следующим параметрам:

  • Расход подпитки в м3/час или м3/сутки;
  • Тип системы теплоснабжения: открытая / закрытая;
  • Максимальная температура нагрева и состав подпитывающей воды в объеме ГОСТа на питьевую воду или следующие параметры — pH, общая жесткость мг-экв/дм3, щелочность/карбонатная, жесткость взвешенных веществ мг-экв/дм3, содержание железа мг/дм3, сульфаты мг/дм3, мутность и др.

Если у Вас возникли сложности с подбором Комплексона-6, отправьте запрос с характеристиками перечисленными выше менеджерам отдела продаж Завода СЗТОИМ (см. Контакты).

Заправка автоматической установки дозирования реагентов осуществляется специально разработанным реагентом для химводоподготовки Эктоскейл. Реагент «Эктоскейл» выпускается в двух формах — водный раствор и сухой порошок.

Наименование реагента
Фасовка
Эктоскейл-450-1 (цинковый комплекс НТФ 20%-ый водный раствор) Канистры по 6 кг
Канистры по 36 кг
Эктоскейл-450-2 (цинковый комплекс НТФ порошок) Мешки по 5 или 20 кг

Комплект поставки АДСР

  • разовая заправка реагента Эктоскейл,
  • блок управления,
  • насос-дозатор,
  • емкость для реагентов,
  • водосчетчики с адаптером (импульсным выходом),
  • фильтр-грязевик,
  • устройство ввода реагента,
  • шланг армированный,
  • двужильный гибкий провод,
  • паспорт, техническое описание и инструкция по монтажу и эксплуатации.

Отгрузка производится во все регионы РФ и страны Таможенного союза транспортными компаниями. Все интересующие Вас вопросы уточняйте в отделе продаж, удобным для Вас способом (см. Контакты). Вы можете оформить заявку на продукцию на нашем сайте, заполнив форму Он-лайн заказа.

nizhnij-novgorod.zavodtm.ru

Инструкция по монтажу и обслуживанию АСДР "Комплексон-6"

Техническое описание и инструкция по монтажу, включению в работу, обслуживанию и ремонту АСДР «Комплексон-6» для усредненного расхода подпиточной воды 0,5м3/час системы отопления с расходной емкостью 25л.

Монтаж

Расходная емкость с блоком управления и дозирования (БУД) размещается в удобном для обслуживания месте по возможности ближе к расходомерному узлу.

Расходомерный узел должен монтироваться горизонтально на трубопроводе подпитывающей воды и оборудован байпасной линией для возможности ремонта. Необходимо убедиться, что настройка адаптера на водосчетчике (количество проходящей через водосчетчик воды на один импульс адаптера) соответствует указанной на плате управления. Байпас может быть общим и для других узлов на трубопроводе подпитки (обратный клапан, регулирующий клапан и т.д.). Подпитка должна осуществляться только через расходомерный узел. При этом байпас должен быть закрыт и опломбирован. Наличие параллельных или других незаглушенных трубопроводов для подпитки не допускается.

Соединение выходного штуцера насоса-дозатора с узлом впрыска осуществляется армированной ПВХ-трубкой с наружным диаметром 12 мм и внутренним диаметром 6,3 мм. Конец трубки, который насаживается на выходной штуцер насоса-дозатора, должен быть срезан под прямым углом и использоваться однократно. Если по каким-либо причинам пришлось снимать трубку с штуцера, то при повторном насаживании использованный кончик трубки должен быть отрезан (при аккуратном снятии допускается повторное использование кончика ПВХ-трубки). Поэтому у расходомерного узла и у БУДа при монтаже трубка должна иметь запас по длине. Сначала конец трубки продевается через прижим с конусным отверстием, при этом конец трубки должен пройти через меньшее отверстие конуса и выйти через широкое отверстие на (3-5)см, затем конец трубки надевают на конусный штуцер насоса-дозатора, придавливают руками прижимом и подтягивают болтами. Насос- дозатор в импульсе развивает высокое давление и обычное крепление ПВХ- трубки может не обеспечить герметичность соединения. Следует следить за тем, чтобы прижим подтягивался равномерно, без перекосов. Обычно АСДР «Комплексон-6» поставляется с закрепленной ПВХ-трубкой на штуцере насоса- дозатора. Далее трубка прокладывается к узлу впрыска, но не надевается на штуцер водосчетчика. Место расположения расходной емкости и прокладки ПВХ-трубки по всей длине не должно подвергаться воздействию отрицательных (в зимнее время) и высоких (свыше 45 0С) температур. Наличие сквозняков через конструктивные отверстия котельной в месте прокладки трубки может вызвать в зимний период образование ледяных пробок в трубке, препятствующих подаче реагентов.

Соединение адаптера расходомерного узла с БУДом осуществляется гибким двужильным изолированным медным кабелем, но до прокачки насоса-дозатора жилы следует подсоединить только к клеммнику в БУДе, а к адаптеру расходомера не подсоединять.

Питание 220 В на БУД подается с ближайшего щитка через автомат с током срабатывания 2А или через розетку. Корпус установки должен быть заземлен.



Заправка и проверка работоспособности

Открыть загрузочное отверстие в расходной емкости. При использовании цинкового комплекса ОЭДФ (ОЭДФ-Ц) его следует разводить в соотношении 1 к 3. При использовании цинкового комплекса НТФ (НТФ- Ц) его следует разводить в соотношении 1 к 2. Растворять реагенты лучше в отдельной пластиковой посуде частями и заливать в расходную емкость. ОЭДФ-Ц и НТФ-Ц тяжелее воды (1л = 1, 15-1.2кг), поэтому необходимо хорошо перемешивать раствор, чтобы реагент не остался на дне емкости. Уровень раствора в расходной емкости должен быть ниже верхнего края емкости не менее, чем на 5см (контролируется визуально через загрузочное отверстие). Следует иметь ввиду, что ОЭДФ-Ц и НТФ-Ц являются рН-нейтральными реагентами и их нельзя смешивать с реагентами в кислой форме (например, с ОЭДФ, НТФ).

Счетчик ОСВ (СКБ) дает один импульс адаптера (замкнуто-разомкнуто) в зависимости от типа адаптера после прохождения каждых 5 литров воды (Уимп=5л) либо 10 литров (Уимп=10л), Настройка адаптера указывается на водосчетчике.

Подать питание 220 В на БУД. Убедиться, что горит светодиод «контроль» и не светится красный светодиод «реагент» (при включенном светодиоде «реагент» блокируется работа насоса-дозатора). Для проверки работоспособности установки замкнуть и разомкнуть жилы кабеля к адаптеру водосчетчика. Должен соответственно мигать зеленый светодиод «счет», включиться насос-дозатор (светодиод «впрыск») и, отработав заданное при настройке на объект количество доз, выключиться.

Нажатием кнопки «прокачка» платы управления включить насос-дозатор принудительно до тех пор, пока в ПВХ-трубке, надетой на выпускной штуцер насоса- дозатора, не появится раствор реагента (трубка должна быть без давления, т.е. иметь открытый выход в атмосферу). Прокачивать насос-дозатор до тех пор, пока раствор реагента не приблизится к выходному концу ПВХ-трубки, надеваемой на штуцер водосчетчика. Примечание: если заполнения не происходит (небольшая грязь в клапанах), надо «помочь» насосу-дозатору, создавая во время его работы разрежение в ПВХ-трубке. Это нужно делать, пока из выходного штуцера насоса-дозатора не появится раствор реагентов. После этого «подсос» не требуется, а небольшая грязь в клапанах автоматически промывается.

Аккуратно надеть ПВХ-трубку на штуцер узла впрыска водосчетчика и закрепить прижимом, аналогично креплению трубки на штуцере насоса-дозатора. Присоединить жилы кабеля к адаптеру и закрепить сам кабель на адаптере. (Жилы кабеля присоединяются на клеммнике БУДа и адаптере произвольно, без «фазировки»).



Обслуживание и контроль за работой АСДР «Комплексон-6»

АСДР «Комплексон-6» работает в автоматическом режиме и обязанности персонала котельной сводятся к периодическому контролю отсутствия подтеканий реагента в расходной емкости, узле впрыска и соединительной трубке, записи в журнале учета работы АСДР «Комплексон-6» показаний водосчетчика, индикатора уровня, все случаи подпитки помимо водосчетчика и другие нештатные ситуации, а также о произведенных «сдувках».

Зеленый светодиод «контроль» должен светиться. Зеленый светодиод «счет», фиксирующий импульсы о расходе подпитывающей воды от адаптера водосчетчика, при наличии расхода воды (вращается «ромашка» водосчетчика) должен «мигать». Светодиод делает один полный импульс (включено-выключено) при прохождении через водосчетчик количества воды, соответствующего настройке адаптера. При небольших расходах воды светодиод «счет» может включаться и выключаться через большие промежутки времени.

Зеленый светодиод «впрыск» светится во время работы насоса-дозатора. Красный светодиод «реагент» сигнализирует о снижении уровня раствора реагентов в расходной емкости ниже допустимого и блокирует работу насоса-дозатора.

Персонал котельной осуществляет контроль за фактическим введением реагентов в подпиточную воду по показаниям водосчетчика, учитывающего объем воды, прошедшей на подпитку за фиксированный период времени, и по показаниям индикатора уровня реагентов, характеризующим расходование раствора реагентов за этот же промежуток времени.

По окончании отопительного сезона или раз в году из котлов с пониженной скоростью циркуляции сетевой воды (жаротрубные и т.п.) необходимо удалять отстои взвесей и продуктов коррозии. Не допускается закипание или перегрев воды в трубках котлов выше 1150С (с учетом неравномерности тепловой нагрузки на трубки котлов) и выключение системы дозирования во время работы котельной.

Все узлы системы и соединительная трубка не должны подвергаться воздействию отрицательных температур.



Дополнительная информация по автоматической системе дозирования реагентов по следующим ссылкам:





pk-imperia.ru

АСДР Комплексон-6, Эктоскейл - Симферополь

Установка Комплексон-6 — это автоматическая система дозирования реагентов химводоподготовки, сокращенно АСДР. Назначением АДСР Комплексон-6 является водоподготовка подпиточной воды систем горячего водоснабжения и теплоснабжения, а также водооборотных систем ингибиторами отложений карбонатов кальция, магния и ингибиторами коррозии.

Описание и преимущества АСДР Комплексон-6

Ингибирующее действие комплексонов основано на их избирательной абсорбции на активных центрах зарождающихся кристаллов, но и при определенных условиях разрушает старые. Потребляемая мощность менее 30Вт, напряжение установки 220 Вольт. Реагенты, применяющиеся в установке, имеют гигиенический сертификат и могут применяться в системах горячего водоснабжения и открытых системах теплоснабжения.

Преимущества системы дозирования Комплексон-6:

  • относительно небольшие габариты
  • работа в полностью автоматическом режиме
  • экономичный расход реагентов
  • отсутствие собственных сточных вод
  • контроль работы установки по приборам

Система дозирования «Комплексон 6»: основные характеристики

Обозначение Усредненный расход подпиточной воды Максимальный расход подпиточной воды Габаритные размеры (мм) : ширина*глубина*высота
Комплексон-6 Н-0,5 0,5 м³/ч 2 м³/ч 460*190*340
Комплексон-6 Н-1,5 1,5 м³/ч 4 м³/ч 330*290*800
Комплексон-6 Н-5 5,0 м³/ч 10 м³/ч 470*510*950
Комплексон-6 Н-10 10,0 м³/ч 20 м³/ч 480*520*1140
Комплексон-6 Н-20 20,0 м³/ч 40 м³/ч 570*610*1380
Комплексон-6 Н-40 40,0  м³/ч 80 м³/ч 940*940*1220
Комплексон-6 Н-80 80,0  м³/ч 160  м³/ч 1350*1350*1280
Комплексон-6 под заказ более 80,0 м³/ч Для больших объемов подпитки оборудование изготавливается под конкретный заказ (максимальный размер подпитки не ограничен)

Реагенты для заправки АДСР Комплексон-6

Заправка автоматической системы дозирования АСДР Комплексон-6 осуществляется специально разработанным реагентом для химводоподготовки «Эктоскейл», который поставляется в двух формах — водный раствор и сухой порошок. Реагенты имеют гигиенический сертификат. Разовая заправка реагента Эктоскейл входит в комплект поставки системы автоматического дозирования реагентов.

Наименование реагента
Фасовка
Эктоскейл-450-1 (цинковый комплекс НТФ 20%-ый водный раствор) Канистры по 6 кг
Канистры по 36 кг
Эктоскейл-450-2 (цинковый комплекс НТФ порошок) Мешки по 5 или 20 кг

Стандартная комплектация системы дозирования реагентов

  • блок управления,
  • насос-дозатор,
  • емкость для реагентов,
  • водосчетчики с адаптером (импульсным выходом),
  • фильтр-грязевик,
  • устройство ввода реагента,
  • шланг армированный,
  • двужильный гибкий провод,
  • разовая заправка реагентом
  • паспорт, техническое описание и инструкция по монтажу и эксплуатации.

Продукция имеет сертификат соответствия таможенного союза. Отгрузка осуществляется в регионы РФ и страны Таможенного союза транспортными компаниями. Дополнительную информацию уточняйте в отделе продаж, удобным для Вас способом (см. Контакты). Вы можете оформить заявку на продукцию на нашем сайте, заполнив форму Он-лайн заказа. Если Вы не можете самостоятельно осуществить подбор необходимой Вам установки, отправьте нам следующие характеристики: тип системы теплоснабжения: открытая / закрытая; расход подпитки в м3/час или м3/сутки; максимальная температура нагрева и состав подпитывающей воды в объеме ГОСТа на питьевую воду или следующие параметры — pH, общая жесткость мг-экв/дм3, щелочность/карбонатная, жесткость взвешенных веществ мг-экв/дм3, содержание железа мг/дм3, сульфаты мг/дм3, мутность и др.

simferopol.zavodtm.ru

реагент для Комплексон-6 | Теплообменники, компенсаторы, уровнемеры, механизмы МЭО, трубопроводная арматура Теплообменники, компенсаторы, уровнемеры, механизмы МЭО, трубопроводная арматура

Техническое описание и инструкция по монтажу, включению в работу, обслуживанию и ремонту АСДР «Комплексон-6» для усредненного расхода подпиточной воды 0,5м3/час системы отопления с расходной емкостью 25л.

Монтаж

Расходная емкость с блоком управления и дозирования (БУД) размещается в удобном для обслуживания месте по возможности ближе к расходомерному узлу.

Расходомерный узел должен монтироваться горизонтально на трубопроводе подпитывающей воды и оборудован байпасной линией для возможности ремонта. Необходимо убедиться, что настройка адаптера на водосчетчике (количество проходящей через водосчетчик воды на один импульс адаптера) соответствует указанной на плате управления. Байпас может быть общим и для других узлов на трубопроводе подпитки (обратный клапан, регулирующий клапан и т.д.). Подпитка должна осуществляться только через расходомерный узел. При этом байпас должен быть закрыт и опломбирован. Наличие параллельных или других незаглушенных трубопроводов для подпитки не допускается.

Соединение выходного штуцера насоса-дозатора с узлом впрыска осуществляется армированной ПВХ-трубкой с наружным диаметром 12 мм и внутренним диаметром 6,3 мм. Конец трубки, который насаживается на выходной штуцер насоса-дозатора, должен быть срезан под прямым углом и использоваться однократно. Если по каким-либо причинам пришлось снимать трубку с штуцера, то при повторном насаживании использованный кончик трубки должен быть отрезан (при аккуратном снятии допускается повторное использование кончика ПВХ-трубки). Поэтому у расходомерного узла и у БУДа при монтаже трубка должна иметь запас по длине. Сначала конец трубки продевается через прижим с конусным отверстием, при этом конец трубки должен пройти через меньшее отверстие конуса и выйти через широкое отверстие на (3-5)см, затем конец трубки надевают на конусный штуцер насоса-дозатора, придавливают руками прижимом и подтягивают болтами. Насос- дозатор в импульсе развивает высокое давление и обычное крепление ПВХ- трубки может не обеспечить герметичность соединения. Следует следить за тем, чтобы прижим подтягивался равномерно, без перекосов. Обычно АСДР «Комплексон-6» поставляется с закрепленной ПВХ-трубкой на штуцере насоса- дозатора. Далее трубка прокладывается к узлу впрыска, но не надевается на штуцер водосчетчика. Место расположения расходной емкости и прокладки ПВХ-трубки по всей длине не должно подвергаться воздействию отрицательных (в зимнее время) и высоких (свыше 45 0С) температур. Наличие сквозняков через конструктивные отверстия котельной в месте прокладки трубки может вызвать в зимний период образование ледяных пробок в трубке, препятствующих подаче реагентов.

Соединение адаптера расходомерного узла с БУДом осуществляется гибким двужильным изолированным медным кабелем, но до прокачки насоса-дозатора жилы следует подсоединить только к клеммнику в БУДе, а к адаптеру расходомера не подсоединять.

Питание 220 В на БУД подается с ближайшего щитка через автомат с током срабатывания 2А или через розетку. Корпус установки должен быть заземлен.



Заправка и проверка работоспособности

Открыть загрузочное отверстие в расходной емкости. При использовании цинкового комплекса ОЭДФ (ОЭДФ-Ц) его следует разводить в соотношении 1 к 3. При использовании цинкового комплекса НТФ (НТФ- Ц) его следует разводить в соотношении 1 к 2. Растворять реагенты лучше в отдельной пластиковой посуде частями и заливать в расходную емкость. ОЭДФ-Ц и НТФ-Ц тяжелее воды (1л = 1, 15-1.2кг), поэтому необходимо хорошо перемешивать раствор, чтобы реагент не остался на дне емкости. Уровень раствора в расходной емкости должен быть ниже верхнего края емкости не менее, чем на 5см (контролируется визуально через загрузочное отверстие). Следует иметь ввиду, что ОЭДФ-Ц и НТФ-Ц являются рН-нейтральными реагентами и их нельзя смешивать с реагентами в кислой форме (например, с ОЭДФ, НТФ).

Счетчик ОСВ (СКБ) дает один импульс адаптера (замкнуто-разомкнуто) в зависимости от типа адаптера после прохождения каждых 5 литров воды (Уимп=5л) либо 10 литров (Уимп=10л), Настройка адаптера указывается на водосчетчике.

Подать питание 220 В на БУД. Убедиться, что горит светодиод «контроль» и не светится красный светодиод «реагент» (при включенном светодиоде «реагент» блокируется работа насоса-дозатора). Для проверки работоспособности установки замкнуть и разомкнуть жилы кабеля к адаптеру водосчетчика. Должен соответственно мигать зеленый светодиод «счет», включиться насос-дозатор (светодиод «впрыск») и, отработав заданное при настройке на объект количество доз, выключиться.

Нажатием кнопки «прокачка» платы управления включить насос-дозатор принудительно до тех пор, пока в ПВХ-трубке, надетой на выпускной штуцер насоса- дозатора, не появится раствор реагента (трубка должна быть без давления, т.е. иметь открытый выход в атмосферу). Прокачивать насос-дозатор до тех пор, пока раствор реагента не приблизится к выходному концу ПВХ-трубки, надеваемой на штуцер водосчетчика. Примечание: если заполнения не происходит (небольшая грязь в клапанах), надо «помочь» насосу-дозатору, создавая во время его работы разрежение в ПВХ-трубке. Это нужно делать, пока из выходного штуцера насоса-дозатора не появится раствор реагентов. После этого «подсос» не требуется, а небольшая грязь в клапанах автоматически промывается.

Аккуратно надеть ПВХ-трубку на штуцер узла впрыска водосчетчика и закрепить прижимом, аналогично креплению трубки на штуцере насоса-дозатора. Присоединить жилы кабеля к адаптеру и закрепить сам кабель на адаптере. (Жилы кабеля присоединяются на клеммнике БУДа и адаптере произвольно, без «фазировки»).



Обслуживание и контроль за работой АСДР «Комплексон-6»

АСДР «Комплексон-6» работает в автоматическом режиме и обязанности персонала котельной сводятся к периодическому контролю отсутствия подтеканий реагента в расходной емкости, узле впрыска и соединительной трубке, записи в журнале учета работы АСДР «Комплексон-6» показаний водосчетчика, индикатора уровня, все случаи подпитки помимо водосчетчика и другие нештатные ситуации, а также о произведенных «сдувках».

Зеленый светодиод «контроль» должен светиться. Зеленый светодиод «счет», фиксирующий импульсы о расходе подпитывающей воды от адаптера водосчетчика, при наличии расхода воды (вращается «ромашка» водосчетчика) должен «мигать». Светодиод делает один полный импульс (включено-выключено) при прохождении через водосчетчик количества воды, соответствующего настройке адаптера. При небольших расходах воды светодиод «счет» может включаться и выключаться через большие промежутки времени.

Зеленый светодиод «впрыск» светится во время работы насоса-дозатора. Красный светодиод «реагент» сигнализирует о снижении уровня раствора реагентов в расходной емкости ниже допустимого и блокирует работу насоса-дозатора.

Персонал котельной осуществляет контроль за фактическим введением реагентов в подпиточную воду по показаниям водосчетчика, учитывающего объем воды, прошедшей на подпитку за фиксированный период времени, и по показаниям индикатора уровня реагентов, характеризующим расходование раствора реагентов за этот же промежуток времени.

По окончании отопительного сезона или раз в году из котлов с пониженной скоростью циркуляции сетевой воды (жаротрубные и т.п.) необходимо удалять отстои взвесей и продуктов коррозии. Не допускается закипание или перегрев воды в трубках котлов выше 1150С (с учетом неравномерности тепловой нагрузки на трубки котлов) и выключение системы дозирования во время работы котельной.

Все узлы системы и соединительная трубка не должны подвергаться воздействию отрицательных температур.



Дополнительная информация по автоматической системе дозирования реагентов по следующим ссылкам:





pk-imperia.ru
