Комплектная КНС



 Комплектная КНС (канализационная насосная станция) в отличие от обычных КНС изготавливается и полностью укомплектовывается в заводских условиях. И сегодня в практике строительства и эксплуатации водоотводящих систем для перекачивания сточных вод все большее применение получают именно комплектные КНС.



Комплектная КНС оснащается современными погружными насосами. Современные погружные насосы надежны и экономичны, имеют низкий уровень вибрации и шума. Такие КНС по сравнению с традиционными сооружениями позволяют в два и более раз снизить их себестоимость и значительно сократить сроки строительных работ.





Комплектная КНС – основные преимущества



Комплектные КНС полной заводской готовности имеют гораздо меньший объем строительно-монтажных работ. Станции такого типа работают в автоматическом режиме. Приемный резервуар комплектной КНС имеет меньшие размеры, благодаря тому, что прямо в нем размещены погружные насосы. Потери напора в станциях с погружными насосами также значительно меньше, чем в обычных насосных станциях, что позволяет снизить затраты энергии на перекачивание сточных вод.



Благодаря оптимизированной работе, современная КНС с 3-метровым рабочим диаметром три метра способна заменить традиционную железобетонную насосную станцию диаметром 6 - 15 метров.

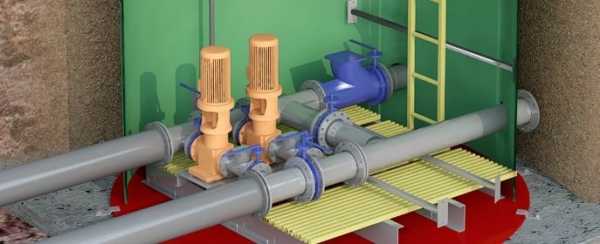

Традиционные КНС предполагают наличие двух помещений, в одном из которых располагается приемный резервуар с решетками, а в другом – машинный зал. Помещения разделены водонепроницаемой перегородкой. Такая система требует ежедневного опорожнения решетки, а соответственно – присутствия персонала.

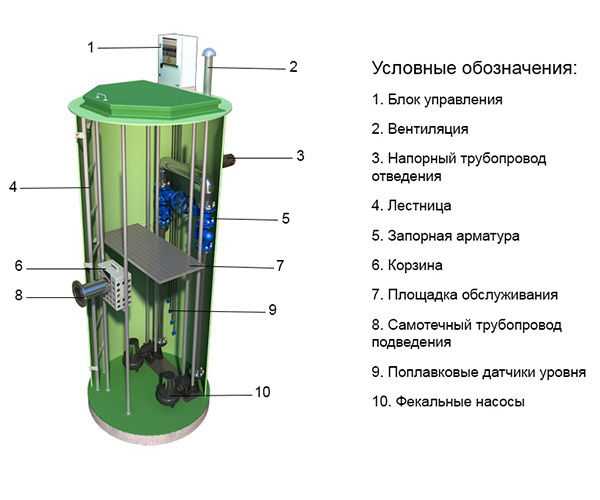

Устройство станции

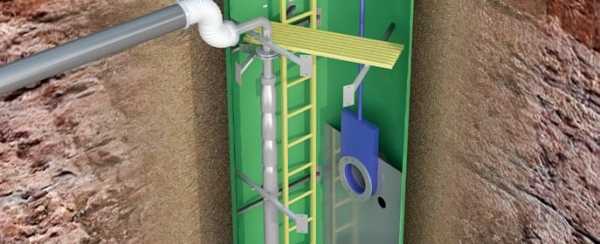

Комплектная КНС представляет собой емкость в форме цилиндра. Материал, применяемый для изготовления корпуса – полиэтилен, стеклопластик, полипропилен, нержавеющая сталь. В корпус станции вварены патрубки, через которые присоединяются напорные трубопроводы и коллектор подвода сточных вод, по которым идет подача сточных вод.



Чтобы в насос не попадали крупные включения, коллектор подвода оборудуется специальной решеткой ковшового типа. Размер просвета в решетке определяется проходным сечением рабочего колеса насоса. Решетка может подниматься по специальным направляющим вручную или посредством тали.





Варианты КНС



Комплектная КНС может быть снабжена павильоном над его подземной частью, а может быть смонтирована и без него. В случае сооружения павильона в нем размещают контейнер, в котором собирается крупный мусор, задержанный решеткой. Здесь же может располагаться щит управления, а также механизмы, обеспечивающие подъем и опускание решетки.





Обслуживание и управление

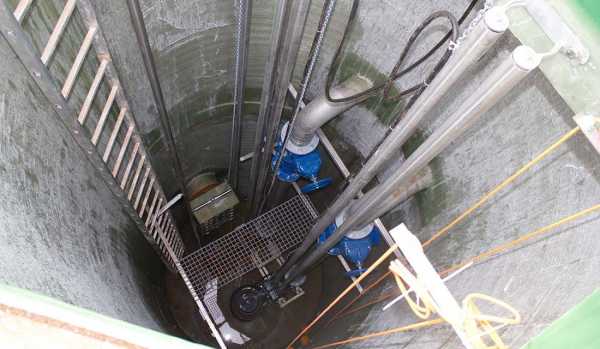

В случае необходимости чистки или ремонта насосы опускают или поднимают на поверхность по направляющим тросом, с помощью тали.



КНС укомплектовывается герметично закрываемым люком, вентиляционной трубой и лестницей для обслуживания станции. Напорные линии насосов снабжаются задвижками и обратными клапанами. В станции могут использоваться насосы с режущими устройствами, с помощью которых измельчают крупные включения. Это позволяет реже удалять мусор из решетки.



Автоматической работой станции управляет специальная модульная система, которая включает и выключает насосы на основе сигналов датчиков уровня. Система автоматического управления может быть вынесена на поверхность, при этом она помещается в запирающийся на замок защитный кожух.





Монтаж КНС



При установке КНС в тяжелых гидрогеологических условиях (подтопление) не требуется проводить работы по понижению уровня грунтовых вод. Единственное, что требуется при установке станции – основа из уплотненного песка. Чтобы предотвратить всплытие станции, ее утяжеляют каким-либо методом. Это может быть железобетонное кольцо, в которое устанавливается станция, или подложенная снизу железобетонная плита, размеры которой больше, чем днище станции. В этом случае края плиты, выступающие из-под станции, дополнительно пригружаются при засыпке котлована.



Комплектные станции благодаря простоте монтажа и надежности в работе завоевывают все большую популярность при сооружении систем водоотвода.

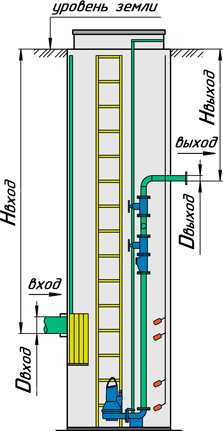

Примечание: Заполните известные вам пункты


1
Максимальный приток сточных вод, м3/час
2 Расчетный напор насоса, м
3 Количество рабочих насосов в КНС, шт
4 Количество резервных насосов в КНС, шт
5 Количество запасных насосов на склад, шт
6 Глубина залегания сливного трубопровода Нвход, мм
7 Наружный диаметр сливного трубопровода Dвход, мм
8 Глубина залегания напорного трубопровода Нвыход, мм
9 Наружный диаметр напорного трубопровода Dвыход, мм
10 Количество напорных трубопроводов, шт
11 Длина напорного трубопровода, м
12 Разность геодезических высот начала и конца напорного трубопровода, м
13 Исполнение щита управления в помещении
уличное
14 Количество вводов эл. питания один
два с АВР
15
Требуется ли изготовление наземного павильона над КНС
да
нет

Дополнительные требования:

nasosnaya-stantsiya.ru

КНС, Комплектная канализационная насосная станция ARMOPLAST, Цена

Монтаж

Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.

Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а стеклопластиковые люки заменить на чугунные.

Видео - монтаж емкостного оборудования из стеклопластика

  • Перед установкой корпуса станции перекачки сточных вод роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта.
  • Устанавливается корпус КНС и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием.
  • С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе.
Принцип работы

Принцип работы КНС Armoplast заключается в аккумуляции поступающего объема перекачиваемых сточных вод в резервуаре через входные патрубки со съемным контейнером, мусор из которого периодически удаляется на утилизацию на полигон ТБО.

Накопление жидкости происходит до определенного уровня, который устанавливается поплавковым датчиком. По сигналу датчика происходит запуск насосного агрегата и начинается откачка жидкости через распределительные патрубки.

За счет установки резервного насосного агрегата, поплавковых выключателей и пульта автоматического управления возможна организация различных режимов работы канализационной насосной станции, диктуемых спецификой условий её применения.

Могут быть предусмотрены варианты дополнительного запуска резервного насоса при увеличении притока перекачиваемого стока, а также автоматического переключения насосов при аварии одного из них. Кроме того, имеется режим выравнивания моторесурса насосного оборудования путем чередования запусков рабочего и резервного насосов за счет автоматического переключения с равными временными интервалами.

Пульт управления сигнализирует о работе насосов, их аварии и переполнении КНС. Прекращение их работы происходит при отсутствии поступления жидкости в резервуар по нижнему уровню поплавкового выключателя.

Обслуживание

Обслуживание комплектной канализационной насосной станции производится в соответствии с технической документацией на оборудование и технологическим регламентом по эксплуатации объекта.

www.vo-da.ru

КНС, Комплектная канализационная насосная станция ARMOPLAST, Цена в Санкт-Петербурге

Монтаж

Монтаж комплектной КНС осуществляется под землю, при этом на поверхности остается только смотровой люк для обслуживания.

Она может размещаться как под газоном, так и под проезжей частью, но в последнем случае, над станцией необходимо предусмотреть разгрузочную плиту, а стеклопластиковые люки заменить на чугунные.

Видео - монтаж емкостного оборудования из стеклопластика

  • Перед установкой корпуса станции перекачки сточных вод роется котлован, готовится хорошо утрамбованное грунтовое основание, на котором укладывается (или отливается) армированная фундаментная плита, рассчитанная заранее по нагрузке и гидрогеологическим условиям грунта.
  • Устанавливается корпус КНС и фиксируется анкерными соединениями на фундаменте, осуществляется подсоединение входных и выходных патрубков. Далее производится обратная засыпка корпуса песком с послойным трамбованием.
  • С помощью направляющих монтажных механизмов опускаются насосы, подвешиваются и выставляются по уровням поплавковые датчики и подключаются электрические кабели к пульту управления, который, в зависимости от варианта исполнения, может размещаться как в сухом отапливаемом помещении, так и на открытом воздухе, в специальном корпусе.
Принцип работы

Принцип работы КНС Armoplast заключается в аккумуляции поступающего объема перекачиваемых сточных вод в резервуаре через входные патрубки со съемным контейнером, мусор из которого периодически удаляется на утилизацию на полигон ТБО.

Накопление жидкости происходит до определенного уровня, который устанавливается поплавковым датчиком. По сигналу датчика происходит запуск насосного агрегата и начинается откачка жидкости через распределительные патрубки.

За счет установки резервного насосного агрегата, поплавковых выключателей и пульта автоматического управления возможна организация различных режимов работы канализационной насосной станции, диктуемых спецификой условий её применения.

Могут быть предусмотрены варианты дополнительного запуска резервного насоса при увеличении притока перекачиваемого стока, а также автоматического переключения насосов при аварии одного из них. Кроме того, имеется режим выравнивания моторесурса насосного оборудования путем чередования запусков рабочего и резервного насосов за счет автоматического переключения с равными временными интервалами.

Пульт управления сигнализирует о работе насосов, их аварии и переполнении КНС. Прекращение их работы происходит при отсутствии поступления жидкости в резервуар по нижнему уровню поплавкового выключателя.

Обслуживание

Обслуживание комплектной канализационной насосной станции производится в соответствии с технической документацией на оборудование и технологическим регламентом по эксплуатации объекта.

spb.vo-da.ru

Комплектные насосные станции, описание комплектной КНС

Комплектная кнс является комплексом гидротехнического оборудования и сооружений. Комплектные КНС специально спроектированы для перекачки ливневых сточных вод, промышленных и хозяйственно-бытовых стоков. Их использование актуально в случаях, когда стекание жидкости самотеком не представляется возможным. Комплектная канализационная насосная станция включает в себя набор блоков и блок-боксов, которые дополняются технологическими трубопроводами и вспомогательными системами.

Область применения комплектных кнс

Применение насосных и компрессорных станций актуально на объектах, в которых осуществляется добыча и перекачивание нефти, газа, воды, очищенных и канализационных стоков. Потребность в их использовании возникает при отсутствии возможности подать жидкость самотеком до места назначения. Эти виды кнс устанавливаются в поселках, микрорайонах, отдельно стоящих зданиях и группах домов. Актуальна их эксплуатация также в устройствах ливневой канализации. Комплекс комплектных кнс обеспечивает сбор стоков и их перекачивание на очистные сооружения или в канализационный коллектор.

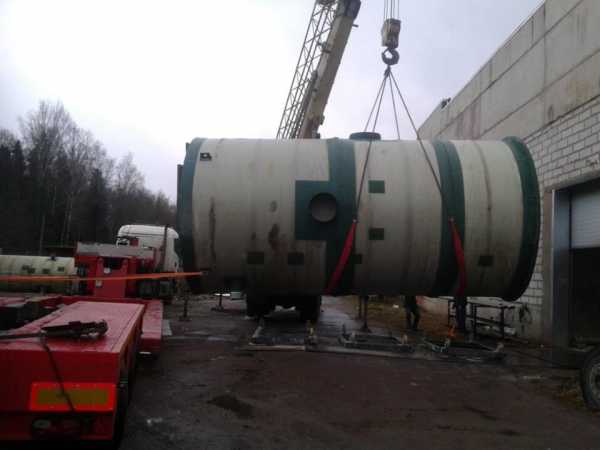

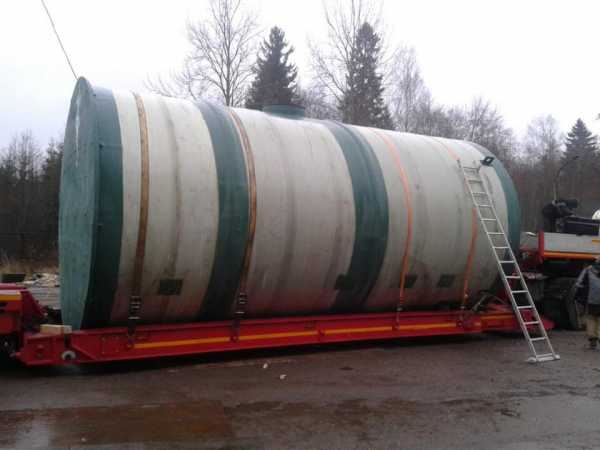

Отгрузка комплектной канализационной насосной станции (КНС), диаметр 4 м . Группа Кампаний Полихим

Особенности конструкции комплектных канализационных насосных станций

К сооружению блочно-комплектных насосных станций и компрессорных комплексов предъявляются требования к сокращению сроков монтажа. Они являют собой совокупность электротехнических и технологических спроектированных блок-боксов, которые собраны в заводских условиях и монтируются на объекте. Ограждающими конструкциями выступают помещения, в которых используется утеплитель толщиной не менее 100 миллиметров. По индивидуальным требованиям заказчика на месте эксплуатации осуществляется устройство фундамента, размещение составных частей комплекса, заземление и молниезащита. Перед процессом монтажа осуществляется подготовка соответствующего проекта.

Комплектная КНС НПП Полихим. 12 ноября 2018

Проектирование и сооружение должно осуществляться профессионалами с соблюдением требований ВНТП 01-87-04-84 и ОСТ 26.260.18-2004. Оборудование также должна отвечать категории размещения 1 по ГОСТ 15150.

В зависимости от конструктивного исполнения комплектные КНС делятся на следующие виды:

  • с приемной камерой;
  • с погружным исполнением;
  • с решеткой и грабельным отделением.

Комплекс таких станций может дополнительно комплектоваться измельчителями и дробилками, обеспечивающими измельчение крупных фракций. В результате заказчикам не приходится устанавливать трубопроводы с большим диаметром. Наличие дополнительных функциональных устройств также обеспечивает увеличение срока эксплуатации все системы.

Что входит в комплектную кнс?

В зависимости от модели комплектные насосные станции могут включать в себя разные составляющие. В основном производители устанавливают следующие из них:

  • технологическое оборудование: фильтры, насосы и пр.;
  • емкости разного объема и формы;
  • технологические трубопроводы с арматурой: запорной, регулирующей или предохранительной;
  • измеряющие, контролирующие или автоматизирующие приборы;
  • обслуживающие устройства: ручные тали, грузовые тележки, площадки обслуживания, лестницы и пр.

Блочно-комплектные конструкции поставляются на рабочий объект в виде отдельных транспортных частей, которыми являются блок-боксы. Кроме того, они могут транспортироваться на площадку в полностью собранном виде, готовыми для последующей установки и эксплуатации. Комплектация может меняться в зависимости от пожеланий заказчика, так как системы создаются по индивидуальному проекту.

Всё автоматизировано

Блочно-комплектные насосные канализационные станции могут работать в двух режимах:

  1. Ручной предусматривает включение и отключение каждого агрегата индивидуально, а контроль работы осуществляется с помощью специальных светодиодных индикаторов.
  2. В автоматическом режиме эксплуатация происходит без необходимости в постоянном присутствии обслуживающего персонала. Обеспечивается расчетная и пиковая нагрузка, а также защита от возникновения аварийных ситуаций. Если кнс наполняется до аварийного уровня, срабатывает звуковая и световая сигнализация.

Автоматизация комплектной станции обеспечивает облегчение процесса обслуживания, высокую безопасность и функциональность. Предусмотрено местное и дистанционное управление. В первом случае применяются кнопочные посты управления, имеющие световую индикацию. Дистанционное можно совершать от АРМ оператора. Комплектная насосная станция пожаротушения и другие виды оборудования снабжаются специальными датчиками, способными отслеживать состояние системы и сигнализировать о его изменении. В результате персоналу предприятия приходится направлять минимум усилий на обслуживание, что позволяет сократить трудовые и временные затраты.

Преимущества применения

Актуально использование комплектных КНС благодаря следующим преимуществам:

  1. возможность автоматизации и снижения трудовых затрат;
  2. надежность эксплуатации и отсутствие частых аварийных ситуаций;
  3. постоянный контроль работоспособности;
  4. большой выбор опций для комплектации;
  5. высокое качество исполнения;
  6. изготовление по индивидуальному проекту заказчика;
  7. экономия эксплуатационных затрат;
  8. высокая эффективность работы;
  9. продолжительный срок службы.

Комплекс технологических устройств обеспечит быстрый сбор и отвод стоков в канализационный коллектор или на очистные сооружения. Соблюдение требований во время проектировки и монтажа гарантирует отсутствие хлопот во время эксплуатации.

polihim.info

КНС (канализационные насосные станции), работа КНС, производство

Производство комплектных и канализационных насосных станций полной заводской готовности в корпусах из прочного армированного стеклопластика

КНС - это комплекс гидротехнических сооружений и канализационного оборудования, предназначенный для подъема и перекачки сточных, фекальных, производственных, грунтовых и других вод.

Получите расчет стоимости станции КНС

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

* перезвоним через 5 минут и убедимся, что Вы получили опросный лист, а также ответим на вопросы при необходимости.

Канализационные насосные станции устанавливаются с целью откачки бытовых сточных вод. Конструкция КНС может несколько отличаться, при этом общий вид насосных станций схож. Это герметично закрытая емкость, в которую самотеком сливаются сточные воды. К ней дополнительно подключается фекальный насос, посредством которого осуществляется перекачка стоков в другую насосную станцию или в место для биологической очистки воды. Современная станция КНС функционирует полностью автономно.

Оборудование поставляется в укомплектованном состоянии, поэтому процесс его монтажа значительно упрощается.

Цена КНС, а также выбор ее размера и технические параметры насосного оборудования зависят от:

  • объема перекачиваемых сточных вод;
  • высоты их подъема;
  • диаметра и длины напорного сектора;
  • глубины размещения подводящего сектора.

Производство КНС

Компанией «ФлоТенк» осуществляется производство КНС методом машинной намотки, которая может быть радиальной или перекрестной. Помимо этого, к отличительным особенностям стоит отнести наличие утепленного люка, внутреннего напорного трубопровода с регулирующей арматурой, сферического дна, стеклопластиковой лестницы и откидной площадки для обслуживания станции. Другими словами, в нашей компании можно заказать комплектную КНС высокого качества.

Преимущественные особенности КНС

  • Значительная экономия площади для размещения насосной станции. Нет необходимости заказывать железобетонные емкости с вентиляцией. По сравнению со старыми 12-ти метровыми сооружениями, современные насосные КНС изготавливаются в диаметре 1,5 метра.
  • Отличный вариант экономии энергии. При работе такой КНС обеспечивается неизменный напор, при этом потребление энергии снижается в несколько раз.
  • Для техобслуживания насосной станции не требуется много затрат, и это касается не только денег, но и сил. При аварийных ситуациях диспетчер сразу получает сигнал. Стоимость КНС довольно приемлема, поэтому можно сэкономить и на этом параметре.

Как работает КНС?

Сначала стоки по трубопроводу из септика попадают в нижний отсек станции. При работе насосной станции задвижки на трубопроводе остаются в открытом состоянии. На каждой трубе имеет свой обратный клапан, который не позволяет стокам попадать снова в насос.

Работа КНС осуществляется без выделения неприятных запахов в окружающую среду. Такая особенность обеспечивается за счет наличия герметично закрывающегося люка. Этот конструктивный элемент находится вверху насосной станции. Некоторые модели оборудования оснащаются вентиляционными патрубками для обеспечения воздухообмена.

Управление КНС осуществляется с помощью поплавковых датчиков. Если происходит их срабатывание, то на пульте автоматического управления загораются соответствующие светодиоды. В некоторых моделях оборудования предусматривается работа оповещения диспетчера посредством телефонного звонка или СМС.

Все насосные станции КНС оснащаются электронным пультом управления, который размещается в техническом помещении или на металлических стойках, находящихся на поверхности.

Проектирование КНС

При заказе канализационных насосных КНС определенного вида и количества нужно ознакомиться с особенностями ландшафта объекта. Также нужно дать ответы на вопросы производительности:

  • в каком режиме должно работать оборудование;
  • какой объем и вид стоков будет перекачиваться.

Немаловажным параметром является и производительность КНС и наличие дополнительного оборудования для улучшения качества обслуживания агрегата.

КНС для бытовых сточных вод нужно выбирать очень внимательно, так как неправильный подбор насосных агрегатов сказывается на уменьшении эксплуатационных сроков и производительности КНС.

Комплектные канализационные КНС могут быть оснащены такими элементами:

  • поплавковым выключателем, автоматически срабатывающим при наполнении или опустошении емкости;
  • насосами с дублирующим включением автоматического типа, в данном случае оператор получает соответствующий сигнал;
  • рабочими и запасными насосами, которые срабатывают от отдельных поплавковых выключателей. Если один насос не срабатывает, то автоматически задействуется резервный агрегат.

КНС (Канализационные насосные станции) также оснащаются устройствами, с помощью которых осуществляется учет расхода воды.

Работа насосных станций (КНС)

Важно, чтобы канализационная станция КНС была правильно установлена, поскольку от этого зависит срок ее эксплуатации. Специалисты компании Флотенк помогут не только спроектировать подземное сооружение, но и смонтировать его с учетом всех требований и правил.

Монтаж насосного оборудования осуществляется только по строгим рекомендациям завода-производителя, поэтому при самостоятельных работах важно действовать в соответствии с руководством по установке.

Если есть необходимость установить хорошую канализационную станцию, то купить ее рекомендуется на производстве КНС в компании «Флотенк», которая гарантирует высокое качество своей продукции. Помимо этого предоставляется возможность отдельно приобрести насосы для КНС под ту или иную модель станции.

Запомнить страницу:

www.flotenk.ru

Форма и размеры корпуса КНС

15 октября 2012 г

Комплектные насосные станции

Большое число фирм производителей насосного оборудования изготавливают готовые решения — комплектные насосные станции. В пример можно поставить компанию Аргель, выпускающую КНС Армопласт - одного из лидеров на российском рынке. Такой подход в производстве позволяет стандартизировать проекты в зависимости от требуемой мощности и производительности, и, таким образом, предлагать готовые линейки продуктов — малых насосных станций. Комплектные КНС пользуются хорошим спросом у покупателей и позволяют увеличить сбыт продукции.

Корпусы малых насосных станций производят из прочного материала

  • бетона,
  • армированного стеклопластика,
  • бетона с полимерными добавками,
  • коррозионностойкой или защищенной стали.
На практике наиболее популярны малые насосные станции с корпусами из стекловолокнистого пластика.

Насосные станции большой мощности также могут быть сформированы в виде готового комплекта. Это оправдано, когда насосная станция монтируется в оперативном режиме, в стесненных условиях или на площадке с близким расположением грунтовых вод.

В сложных условиях имеет смысл предусмотреть две или три параллельно подсоединенные комплектные насосные станции, что в итоге оказывается выгоднее, чем проектировать одну мощную станцию из железобетона типа опускного колодца или «стены в грунте».

Скомплектованные на заводе-изготовителе насосные станции часто применяются в системах канализации. Проектирование комплектных насосных станций для канализационных систем ведется с учетом множества нюансов, поэтому применяемые в них инженерные решения заслуживают детального рассмотрения.

Канализационные стоки поступают в станцию КНС не постоянно, а периодически, причем их объем тоже значительно различается по времени. Так как насосная станция работает лишь периодически, то большую часть времени она выполняет функцию отстойника. Тяжелый осадок опускается к днищу резервуара и скапливается в застойных зонах. Процесс осаждения сопровождается выделением неприятно пахнущих и опасных газов. Осадок, попавший в зону действия насоса, вместе с перекачиваемой жидкостью попадает через всасывающий патрубок внутрь насоса.

Приемный резервуар канализационной насосной станции выполняет несколько важных функций:

  • поддерживает необходимую для насосов рабочую среду,
  • усредняет объемный расход поступающих в резервуар канализационных стоков.

Конструкция приемного резервуара должна предусматривать, чтобы из сточной воды производилось отделение твердого осадка и взвешенных веществ. Частая ошибка проектирования — завышение рабочего объема резервуара вследствие недостатка информации о работе насоса и гидравлических характеристиках потока сточной воды. А при увеличении объема резервуара для него возрастает риск стать отстойником для осадка. По этой причине возрастают эксплуатационные расходы на очистку и удаление осадка из приемного резервуара малой насосной станции.

Взвешенные вещества, находящиеся на поверхности сточной воды, тоже затрудняют работу оборудования насосной станции. Частицы жиров, мелких волокон и других загрязнителей прилипают друг к другу и образуют пленку, ухудшающую функционирование насосов и датчиков уровня. Свободно плавающие взвеси можно убрать, если снизить уровень жидкости в резервуаре. Пониженный уровень воды позволит перевести взвешенные вещества в зону всасывания насоса и удалить их из премного резервуара.

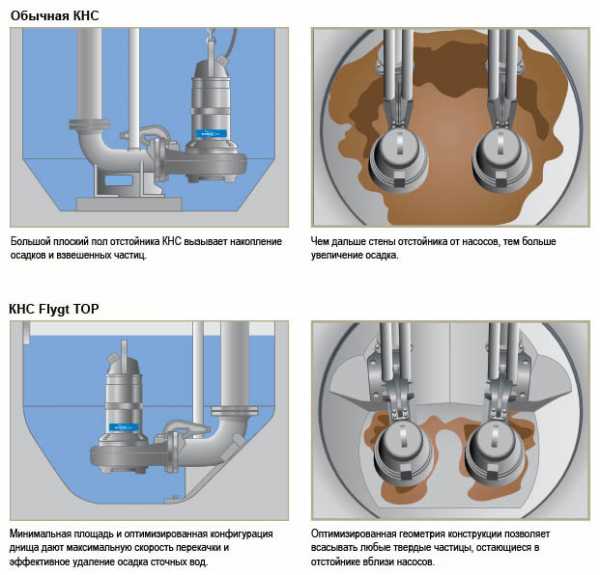

Оптимизация приемных резервуаров КНС

Исследования, проводимые для подбора оптимальных форм и пропорций комплектных насосных станций с учетом имеющихся ограничений по гидравлике и энергетике, показали следующее.

  • Увеличение частоты дискретных режимов пуска/остановки малых погружных насосов (до 100 м³/ч, марки Grundfos) с 15 до 60 не оказало значительного влияния на повышение температуры статора. Она оставалась в пределах 80 °С, что при изоляции классов F и H не представляет опасности для двигателя насоса.
  • Форсированные испытания двенадцати насосов (по 180 тысяч пусков) не обнаружили механических повреждений узла вала и рабочего колеса насоса.
  • Сокращение расстояния между насосами и стенками приемного резервуара насосной станции (вплоть до соприкасания корпусов насосов) не выявило ухудшения их работы или снижения КПД.
  • Существенное сокращение зазора между днищем приемного резервуара и входным отверстием насоса (до 0,12 от размера диаметра входного патрубка) не ухудшило режима работы и КПД насоса.

Проведенное исследование позволило выявить важные принципы проектирования малых насосных станций современного типа.

  • Горизонтальную зону днища приёмного резервуара имеет смысл проектировать минимального размера и располагать прямо под входным отверстием патрубка насоса.
  • Вертикальные стенки должны сопрягаться с днищем резервуара через наклонную поверхность с углом в 60° к горизонтали для шероховатых (бетонных) поверхностей, и не менее 45° для гладких (пластиковых).
  • Расстояние между днищем и входным отверстием насосных патрубков следует предусматривать не более чем на половину диаметра входного отверстия патрубка.

Примером хорошей реализации может послужить насосно-приёмный резервуар TOP фирмы Flygt, показавший отличные результаты эксплуатации на практике. Flygt первые в Мире предложили конструкцию с самоочищающимся приемным резервуаром.

Были проведены сравнительные исследования комплектной КНС TOP и насосно-приемного резервуара традиционной формы с овальным днищем. В результате замеров оказалось, что традиционный резервуар накапливает в десятки раз больше взвешенных веществ и осадков, чем резервуар ТОР с запатентованной формой днища и расположения насосных патрубков.

www.vo-da.ru

канализационная насосная станция: виды, устройство, монтаж

Устройство и принцип работы КНС

Что собой представляет КНС в канализации, из чего состоит этот аппарат и как он работает?

Это, наверное, самые популярные три вопроса в отношении данного оборудования, на которые мы сегодня и ответим.

Типовые канализационные насосные станции могут немного отличаться по своей конструкции, но в основном все имеют резервуар для накопления жидкости и решётки для сбора крупного мусора, который способен повредить весь трубопровод.

Кроме того, в своём арсенале современное канализационно – перекачивающее оборудование содержит погружной насос, который собственно и поднимает фекалии на определённую высоту для дальнейшей их доставки в центральную канализацию. Кстати, включают этот насос поплавочные выключатели, дождавшись определённого количества сточных вод. Их бывает несколько штук, а надо это для полного контроля за выполнением главного назначения КНС, а именно, эти ребята страхуют друг друга – если сломался один, то включается другой и т. д.

Для препятствия распространению неприятных запахов бытовая канализационно – насосная станция оборудована фильтрами, а для измельчения крупных отходов – режущий механизм (измельчитель).

Важно:

КНС обязательно должна иметь вентиляцию, которая представляет собой два патрубка на крышке, через которые поступает свежий воздух.

Канализационные насосные станции на вечномерзлых грунтах имеют, в добавок, нагревательное приспособление, которое обеспечивает нормальную перекачку жидкостных сред даже в таких температурных условиях, не давая ей замёрзнуть.

В заключении описания этого устройства, надо добавить, что практически все комплектные канализационные насосные станции оборудованы специальной крышкой со смотровыми окошками, электрической щитовой, патрубками для соединения с трубопроводом, элементами крепления и лестницей для их обслуживания.

  • Принцип действия

Исходя из вышеперечисленных составляющих, можно кратко описать принцип работы КНС: резервуар собирает в себе все сточные отходы до нужного уровня, после чего поплавки включают погружной насос, который поднимает всё содержимое наверх, а дальше оно самотёком доставляется к очистной станции. Все дополнительные элементы при этом фильтруют, обеспечивают вентиляцию и нагревают, если этого требуют особые климатические условия. А обратный клапан не даёт жидкости возвращаться назад.

vivoz-gbo.ru
