Конденсатоотводчик для коаксиального дымохода – Конденсатоотводчик коаксиальный (Ø60/100) Универсальный

Содержание

причины образования, что делать, профилактические меры

Что такое конденсат? По сути — это жидкость, которая с течением времени оседает на стенках печной трубы. Это происходит потому что, при продвижении отработанных газов по трубе, происходит их охлаждение и пар, входящий в их состав превращается в конденсат, он и оседает внутри дымохода. Ко всему прочему происходит перемешивание газа и конденсата, в результате этого происходит образование кислоты. Ее тип зависит от используемого топлива, то есть она может быть соляной, серной или азотной.

Удаление конденсата убережет дымоход от разрушения

Газовые, да и другие отопительные приборы, кроме электрических, обладают следующим свойством — продукты сгорания топлива имеют низкую температуру и по прошествии некоторого времени, пар который в них содержится начинает оседать на стены дымохода. Так образуется конденсат. Если его внутренности выполнены из металла, то влага долго не задержится не поверхности и постепенно стечет вниз. В этом случае потребуется конденсатосборник для дымохода, в который будет стекать влага, откуда ее можно удалить.

Но если поверхность выполнена из кирпича, то конденсат обязательно будет скапливаться на пористой поверхности трубы. Результатом этого может стать разрушение дымохода.

Причины образования конденсата

Печники, называют процесс образования конденсата в дымоходе — печным плачем, причем независимо как собран дымоход по дыму или по конденсату. Теперь надо понять почему она начинает плакать. Причин этому несколько:

1. Использование при топке, топлива с повышенной влажностью. Домовладелец должен знать, что идеально сухих дров не бывает, кроме того, в некоторых котлах предусмотрено принудительное увлажнение поступающего топлива. Даже при использовании очищенного газа или просушенного топлива без появления конденсата не получится обойтись. Вне зависимости от типа дымоотводной системы конденсат будет всегда образовываться на ее стенках;

2. Недостаточно высокий уровень разогрева отработанных газов. При падении температуры ниже 100 градусов происходит образование конденсата;

3. Тяга, ослабленная из-за недостаточной скорости передвижения отработанных газов внутри дымоотводной системы. Если тяга отвечает всем требованиям, то шансов на образования конденсата на трубе газового котла практически не существует. Если тяга недостаточна, то образование конденсата гарантировано;

3. Разница между уличной температурой и той, которая в трубе. То есть если на улице достаточно прохладно, на наружной поверхности, будет происходить осаждение влаги.

Как избавиться от конденсата влаги?

Ответ на этот вопрос один — полностью его устранить не получиться, но снизить его концентрацию возможно. Для этого можно использовать несколько способов.

1. При эксплуатации топливных приборов, необходимо использовать топливо просушенное до определенного уровня влажности. Для этого в котлах работающих на газу или дизельном топливе установлены специальные фильтры, препятствующие попаданию влаги в топливо. При использовании дров или угля имеет смысл проводить процедуры сушки или наоборот увлажнения;

2. При возведении дымоходной системы необходимо будет выполнить утепление конструкции. Это позволит сдвинуть точку образования конденсата. Кроме того, тепловая изоляция не даст трубе быстро остывать, так как контакт между внешней средой и ее поверхностью будет сведен к минимуму;

3. Очистка трубы от сажи и нагара. Это приведет к свободному перемещению отходов горения, восстановится до необходимого уровня тяга;

4. Установка на оголовок трубы устройства под названием дефлектор. Оно защитит трубу от попадания в нее осадков и усилит тягу;

5. Монтаж конденсатосборника для дымохода в местах скопления излишней влаги.

Если домовладелец будет следовать этим не самым сложным правилам при сооружении и эксплуатации дымоход для конденсационного газового котла или любой другой модели, то срок службы этого устройства будет продлен.

Профилактические меры

О том, как избавиться от конденсата в вентиляционной трубе поговорим ниже. Профилактические меры необходимо принимать на стадии проектирования дымоотводной системы. А именно необходимо предусмотреть следующие меры, использование которых снизит вероятность разрушения дымохода от действия агрессивных веществ, образующихся в процессе перемещения отходов горения топлива внутри него. К таким мерам можно отнести:

  • предусмотреть монтаж трубы из коррозионной стали внутри кирпичного дымохода (гильзование). Это позволит снизить аэродинамическое сопротивление и предотвратить разрушение конструкции от воздействия конденсата;
  • собирать дымоход по конденсату ;
  • предусмотреть возможность обустройства тепловой изоляции;
  • предусмотреть герметизацию стыков гильз;
  • предусмотреть возможность установки конденсатоотводчика.

Важно! Установив внутрь кирпичного дымохода гильзу из коррозионностойкой стали надо быть готовым к тому, что снизиться тяга. При работах по герметизации швов необходимо тщательно выбирать герметик, так как, некоторые марки по мере эксплуатации «каменеют» и растрескиваются.

Такие меры позволят сохранить требуемый тепловой баланс необходимый для нормального отведения отходов сгорания и обеспечить стекание, образующегося конденсата в специальный стакан.

Конденсатоотводчик — некоторые свойства

Дымоотводные системы, которые монтируют в современных загородных сооружениях — это достаточно сложные инженерно-технические сооружения. От качества материалов, применяемых при из возведении, соблюдения технологических правил и инструкций зависит эффективность работы дымохода в целом. То есть если, обеспечена необходимая тяга, внутренние полости трубы не имеют явных препятствий, то такая конструкция может прослужить не один десяток лет при максимальном КПД котельного оборудования.

Если при сборке конструкции будут допущены ошибки, то можно быть уверенным, что в помещение будут попадать продукты сгорания. Кроме этого, эти ошибки могут привести к возгоранию здания.

На основании выше изложенного можно сделать вывод, что одной из главных проблем дымоотводных систем — это образование конденсата, содержащего в себе химически агрессивные вещества (серная, соляная и азотная кислоты).

Для снижения этого воздействия и повышения эффективности работы системы в целом, имеет смысл приобрести и установить конденсатоотводчик. Существует несколько вариантов исполнения этого устройства. Как правило, для изготовления этой детали применяют коррозионно стойкий стальной сплав. Толщина металла лежит в диапазоне от 0,5 до 0,8 мм.

Но в последнее время на рынке стали появляться эти устройства выполненные из термостойкой керамики.

По своей форме он напоминает перевернутую лейку, носик которой направлен вниз. Именно через него производят слив накопившегося конденсата. Отведение накопившегося конденсата происходит без какого-либо стравливания пара. Таким образом снижается вероятность появления такого явления как гидравлический удар.

Конденсатоотводчик относят к фазоразделительной арматуре. Он предназначается для автоматического разделения пара и отработанных газов. Кстати, в эту арматуру относят воздухоотводчки и маслоразделители. Как правило их устанавливают на выходе тепловых приборов. При сборке дымохода внутри дома, его можно установить сразу после отопительного прибора. В частности одно из мест его установки — это тройник.

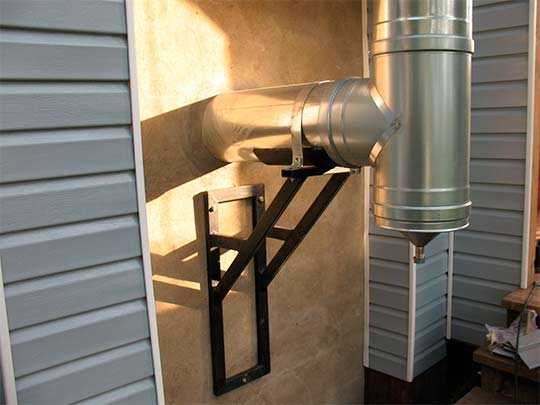

При сооружении дымохода вне дома, по стене, эту деталь устанавливают после выхода из стены. Применение этого устройства позволяет более рационально использовать получаемое тепло и в результате увеличить КПД отопительного прибора.

Это устройство подразумевает то, что его будут устанавливать в основании каждого вертикального прогона дымохода. В конструкции кондесатосборника предусмотрены канавки, по которым влага стекает в отстойник.

Конденсат в печной трубе — это явление, рано или поздно приводящее к непоправимым последствиям. Но если домовладелец предпримет все меры по минимизации количества конденсата на трубе дымохода еще на стадии проектирования и строительства печи, то он не только обеспечить максимальную пожарную безопасность строения, но сэкономит на будущей переделке дымоходной системы.

prohlados.ru

Как установить коаксиальный дымоход

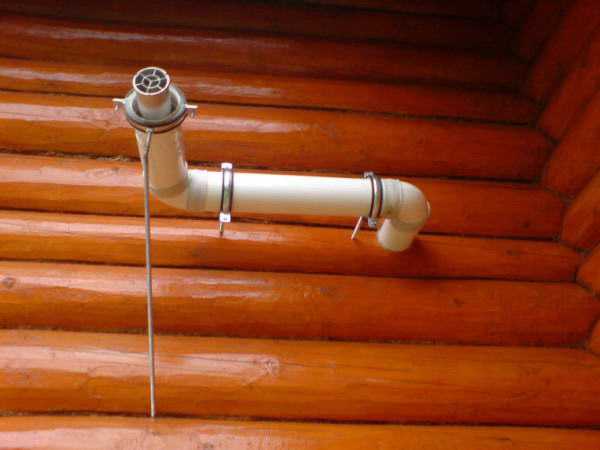

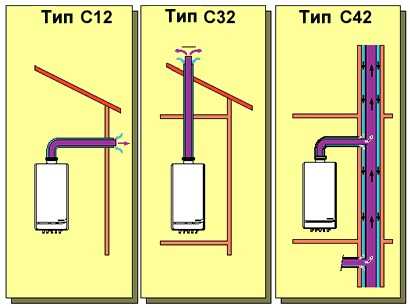

Коаксиальный дымоход (вертикальный участок).

Коаксиальный дымоход - вертикальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла и дымоотвода вверх в атмосферу, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Дымоход должен иметь вертикальное направление и не иметь сужений. Узлы стыковых соединений дымоходов должны располагаться вне конструкции перекрытия (покрытия) на расстояниях, обеспечивающих удобство их монтажа, обслуживания и ремонта. В нижней части дымохода должны быть предусмотрены конденсатосборник и устройство для чистки и ревизии.

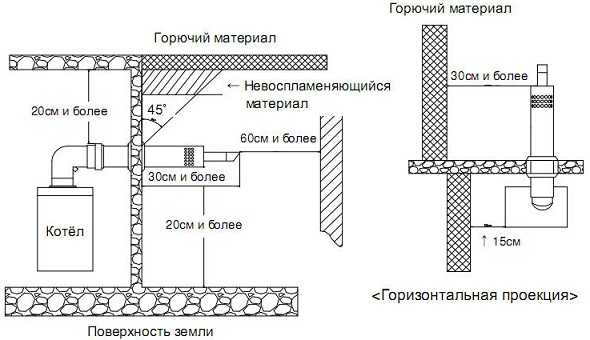

Минимальные отступы до горючих материалов.

Минимальный отступ до горючих материалов для коаксиальных дымоходов составляет 0 мм. от внешней оболочки.

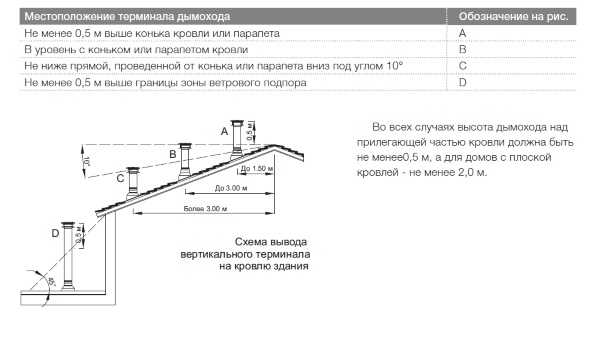

Вертикальный терминал коаксиального дымохода.

При выведении коаксиального дымохода вертикально, выше кровли, необходимо соблюдать следующие расстояния:


Коаксиальный дымоотвод (горизонтальный участок).

Коаксиальный дымоотвод - горизонтальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла до дымохода или наружу через стену здания, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Установка дымоотвода через наружную стену здания, без использования вертикального дымохода, возможна только в индивидуальных домах.

 При проектировании дымоотвода старайтесь минимизировать его длину. Желательно использовать не более 3-х поворотов на 90°. При необходимости контроля дымовых газов и отвода конденсата в дымоотводе, предусматриваются соответствующие элементы.

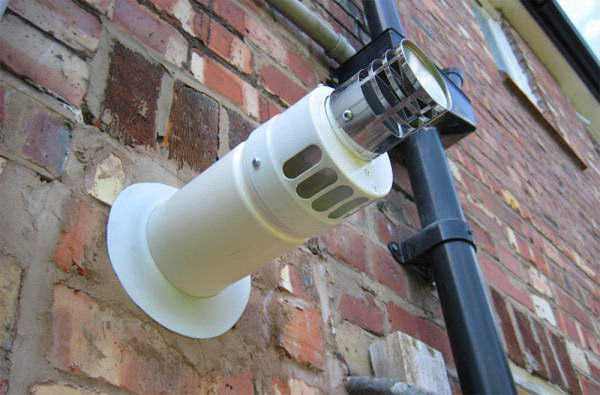

Горизонтальный терминал коаксиального дымоотвода.

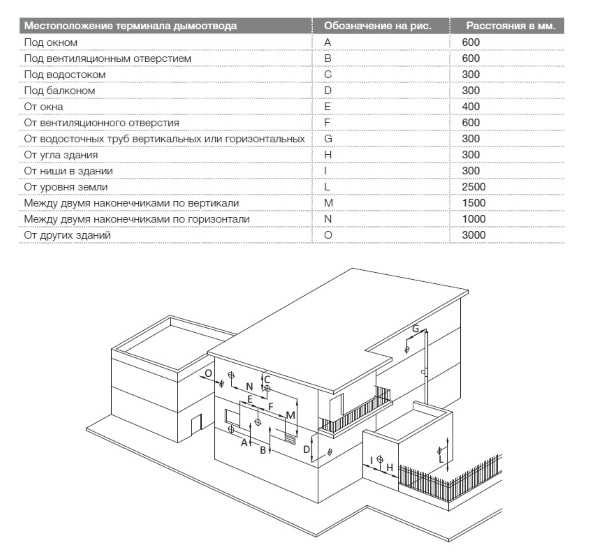

При установке горизонтального терминала необходимо соблюдать следующие расстояния:


Отвод конденсата.

В процессе работы системы дымоудаления возможно выпадение конденсата на внутренней стенке внутренней трубы дымохода. При этом очень важно избежать попадания конденсата в рабочую область котла, т.к. это в свою очередь может привести к разрушению его активных элементов. Для отвода конденсата необходимо предусмотреть установку конденсатосборника. Конденсатосборник разрешается не устанавливать в тех случаях, когда получено подтверждение, что температура внутренней поверхности стенки дымохода будет выше температуры «точки росы».

Дальнейший отвод конденсата допускается осуществлять в канализацию при условии его разбавления в пропорции 1:25, если суммарная мощность котлов не превышает 260 кВт. В иных случаях перед сливом в канализацию требуется его нейтрализация.





Рекомендации по монтажу.


Общие положения.

Перед монтажом убедитесь в целостности упаковки и наличии уплотнительных колец. Элементы системы должны храниться в оригинальной упаковке, быть защищены от загрязнений и влаги. Используйте инструменты, пригодные для работы с алюминием. После монтажа, рядом с соединением дымоотвода и дымохода, обязательно установите табличку с указанием типа системы дымоходов.



Соединение элементов.

1dym.ru

Что такое коаксиальный дымоход и как его правильно монтировать

Содержание статьи

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

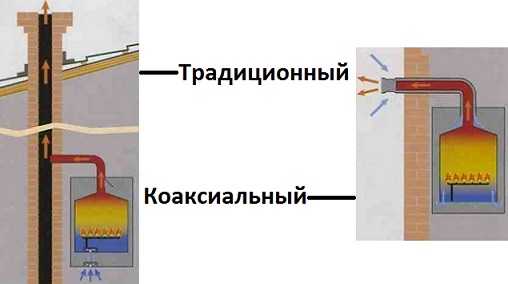

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

  1. Газовый котел.
  2. Газовый конвектор.
  3. Газовый генератор.
  4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

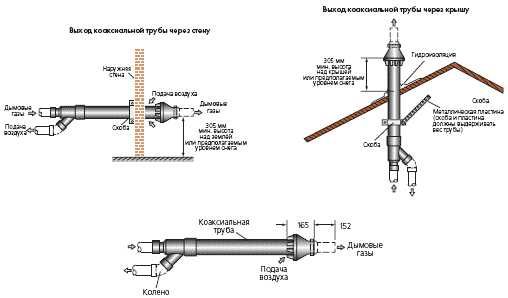

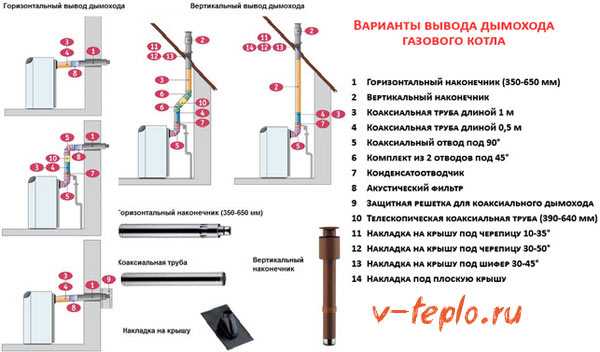

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

  1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
  2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
  3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
  4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
  5. Небольшая длина устройства, что значительно экономит пространство в доме.
  6. Большой ассортимент различных по мощности приспособлений.
Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

  • Рядом с устройством расположено окно, на расстоянии менее 60 см;
  • Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

    1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
    2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
    3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
    4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
    5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
    6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

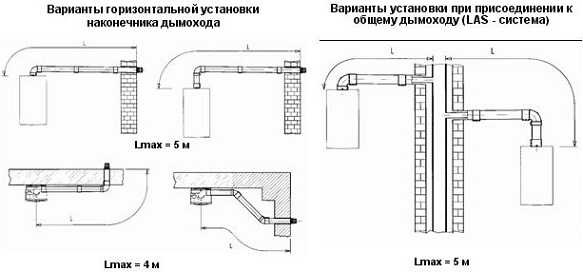

Варианты установки



  • Высота дымоотвода не должна превышать высоту конька кровли.
  • Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
  • Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
  • Крепление элементов производится по раструбной технологии.
  • Запрещено расположение стыков труб в месте прохода через стену.
  • Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.



Вернуться к содержанию ↑

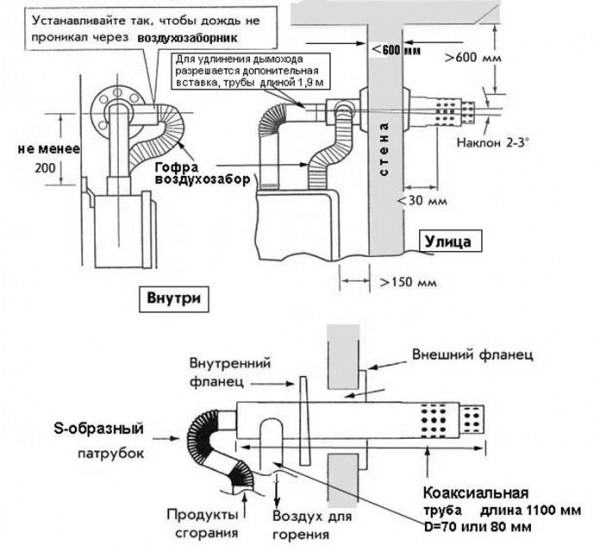

Этапы установки коаксиального дымоотвода

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

  1. Определение места вывода устройства, выполнение разметки.
  2. Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.


  3. Вырезание отверстия в стене для вывода дымового канала.
  4. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
  5. Изоляция места прохода через стену любыми негорючими материалами.
  6. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.

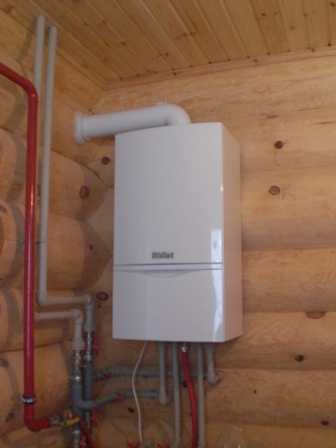

  7. Установка котла с коаксиальным дымоходом

  8. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
  9. При монтаже двухконтурного котла следует использовать также переходной узел.
  10. Стыки элементов необходимо надежно закреплять с помощью хомутов.
  11. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
  12. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.

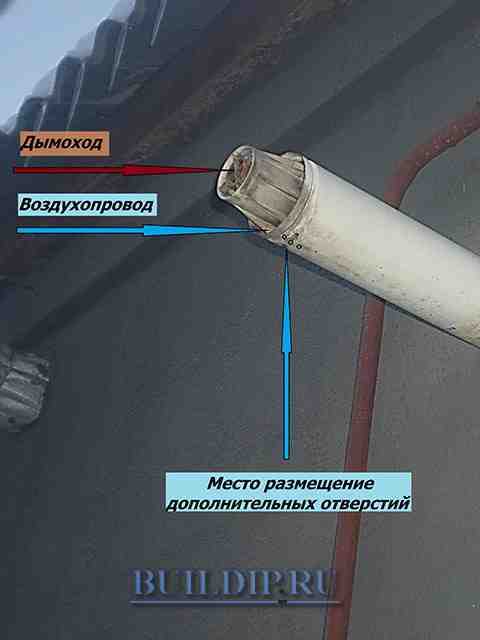

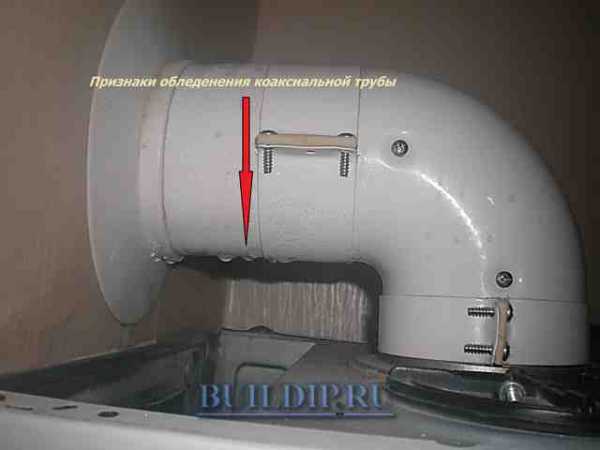

  13. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Коаксиальный дымоход для газового котла — конструкция и монтаж (фото, видео)

Автономное отопление в последнее время становится не только необходимым условием проживанием в частном доме, но также способом повешения комфорта и экономии денежных средств владельцев жилой площади в многоквартирных постройках. Возросший спрос на отопительные приборы стал поводом для разработки боле мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и выводу отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Содержание статьи

Устройство и функции

Коаксиальный дымоход – это канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не касаются друг друга, межу контурами находится воздушная прослойка. Коаксиальный дымоход собирают из доборных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

  1. Удаление дыма из топки. Дымом принято называть смесь газов, образующихся в результате сгорания топлива. Эту задачу выполняет внутренняя труба коаксиальной системы дымоудаления.
  2. Подача воздуха в топку. Чтобы поддерживать горение в газовом котле, следует обеспечить беспрепятственный доступ в топку кислорода. В отопительных приборах с обычным каналом дымоудаления воздух забирается из помещения, из-за чего внутри становится душно и трудно дышать. Коаксиальный дымоход подает в топку воздух через внешний контур трубы.

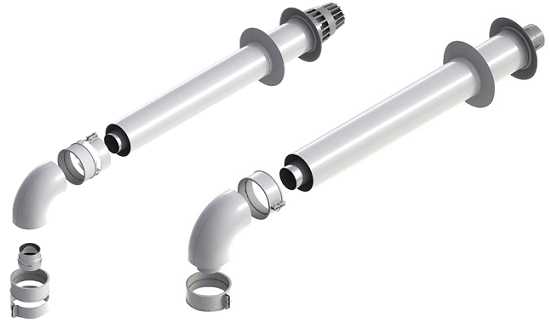

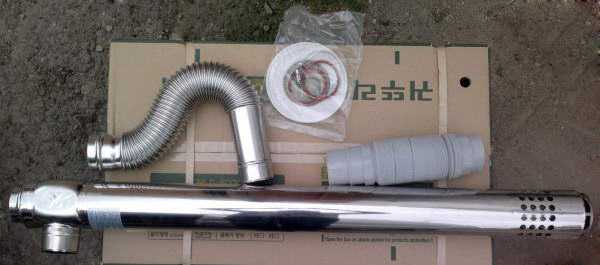

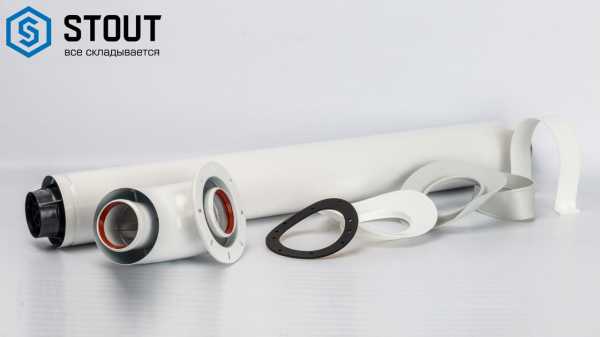

    Комплект для сборки коаксиального дымохода

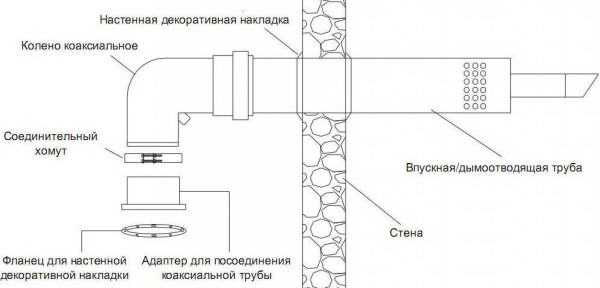

    Отводное колено коаксиального дымохода в разрезе

Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повышать производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, через которую проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции происходит выравнивание температуры в дымоходе, что предотвращает появление конденсата и снижает риски возникновения возгораний.

Преимущества

Коаксиальный дымоход считают более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки зачастую поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свою продукцию с дымоходами такого типа, так как они имеют следующие преимущества:

  • Высокая производительность. За счет нагревания атмосферного воздуха, попадающего в топку с улицы, КПД газового котла увеличивается, а расход топлива и затраты снижаются.
  • Изолированность. Благодаря внешнему забору воздуха система дымоудаления отопительных проборов с закрыто топкой и коаксиальным дымоходом изолирована. Это значит, что угарный газ не проникает в жилые помещения.
  • Пожаробезопасность. Так как внешний контур трубы, через который движется атмосферный воздух, имеет более низкую температуру, риск возгорания по вине дымохода сводится практически к нолю.
  • Универсальность. Монтаж коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Компактность. Соединение в одном устройстве двух функций позволяет экономить пространство, так как высокопроизводительный дымоход коаксиального типа меньшего диаметра справляется с любым объемом газов.
  • Простота установки. Чтобы вывести дымоход газового котла коаксиального вида на улицу через стену не требуются особые знания, опыт или дорогостоящий инструмент. Его конструкция позволяет с легкостью установить и ввести в эксплуатацию настенный или напольный котел.
  • Экологичность. Благодаря высокому КПД котлов с использованием каналов дымоудаления коаксиального типа газ полностью сгорает в топке. Такое устройство снижает выбросы газа в атмосферу, что более безопасно для экологии.

    Отличия между выводом обычного и коаксиального дымоходного канала

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционирующей за счет небольшого вентилятора, встроенного внутри трубы. В проект системы дымоудаления такого типа обязательно включают сборник конденсата и ревизию, через которую выполняют очистку трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

  1. Максимально разрешенная для большинства моделей длина трубы, отводящий продукты сгорания в атмосферу, составляет 3 м. Для отдельных приборов допускают использование труб длиной до 4-5 м.
  2. Трубу дымоудаления выводят наружу здания через стену, прилегающую к стенке отопительного котла. Длина горизонтального участка в месте вывода не должна превышать 100 см.
  3. Отверстие для вывода трубы на улицу располагают на высоте не менее 150 см от отопительного котла и 200-250 см от уровня земли.
  4. Расстояние от места вывода трубы до соседних сооружений должно превышать 300 см.
  5. Коаксиальный дымоход для газового котла не рекомендуют располагать под окнами. Минимально допустимое расстояние от точки вывода до окна – 100 см.
  6. Для дымоходов с принудительной тягой вертикальный участок трубы необязателен, достаточно горизонтально вывести его через стену.

    Правила безопасного монтажа

    Требования к трубе дымоудаления

Обратите внимание! Профессиональные строители спорят насчет эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, утверждая, что из разрабатывали для использования при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они промерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных способов дымоудаления дымоход коаксиального типа монтируется просто. Чтобы выполнить установку, нужно строго следовать инструкциям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обращать внимание на следующие моменты:

  • Установку дымохода производят совместно с монтажом отопительного оборудования.
  • Приборы с закрытой топкой не требуют оборудования отдельного помещения для котельной, однако место установки следует обшить снизу по бокам и сверху огнеупорным материалом.
  • На стене определяют точку вывода трубы через стену на улицу. Ее располагают на высоте 1,5 м от выводного патрубка котла. Выпиливают отверстие в перегородке, размер которого на пару сантиметров больше диаметра дымохода.
  • К патрубку котла присоединяют специальный связующий элемент и собирают дымоход из отдельных сегментов. Места стыков фиксируют хомутами. Важно! Для герметизации соединений коаксиальной системы дымоудаления нельзя использовать герметики или клеящиеся ленты, уплотнители.
  • Место прохода трубы через препятствие в виде стены изолируют с помощью огнеупорного материала, к примеру, базальтового волокна.
  • Горизонтальный сегмент, выводящий тубу на улицу, поворачивают с помощью отводного колена вверх и надставляют до необходимой длины. Вертикальный участок фиксируют на кронштейны к стене. На оголовок надевают защитный дефлектор.

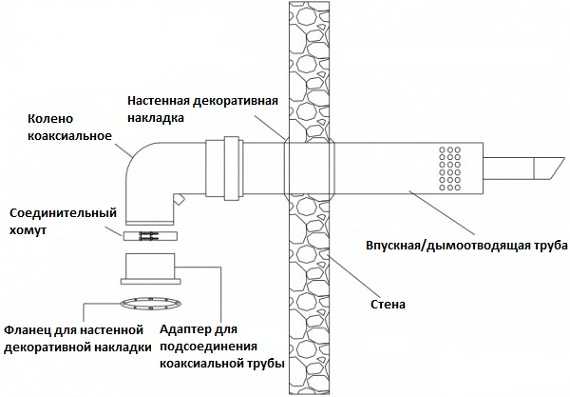

    Вывод трубы дымоудаления через стену

Видео-инструкция

krovlyakrishi.ru

Правила монтажа коаксиального дымохода для газового котла

При установке любого отопительного котлоагрегата (за исключением электрического) необходимо позаботиться о системе дымоотведения и притоке кислорода, который нужен для поддержания процесса горения топлива. Котлы с камерой сгорания закрытого типа возможно установить в любом помещении. При этом классическая схема вытяжки продуктов горения совсем ни к чему. Коаксиального дымохода вполне достаточно. В этой статье мы рассмотрим все правила монтажа коаксиального дымохода для газового котла.

к содержанию ↑

Конструкция

Значение самого слова “коаксиальный” означает “соосный”. Это — две трубки, вставленные одна в другую, и выведенные наружу. Изнутри трубы между собой не контактируют из-за системы перемычек.

Причина этого — в различном назначении трубок:

  • Малая — предназначена для отведения продуктов, образующихся при сгорании топлива.
  • Большая — нужна для подачи воздуха, а значит — и кислорода в камеру сгорания.

При этом получается, что свежий воздух и продукты сгорания не перемешиваются между собой. Такая система надежно изолирована, и воздух из комнаты не смешивается с газами, находящимися в дымоходе.

Важно! Самые распространенные коаксиальные конструкции горизонтальные, хотя, в принципе, можно обустроить и вертикальный дымоход.

к содержанию ↑

Преимущества

Главный плюс такой конструкции — это универсальность. Ее можно использовать для всех разновидностей котлов отопления. Максимально эффективная работа — это установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще ряд преимуществ:

  • Расположение горизонтально. Нет необходимости в том, чтобы пробивать отверстие в крыше. Достаточно вывести трубу в окно или проделать отверстие в стене, наиболее приближенной к котлу.
  • Система газохода изолирована и не связана с воздухом в комнате. Нет риска проникновения в помещение угарных газов.
  • Воздух, который попадает с улицы, подходит к камере горения уже подогретым, за счет того, что он контактирует с горячей дымоотводящей трубой. Это способствует повышению КПД котлоагрегата.
  • Простота монтажа коаксиального дымохода. Работа по его обустройству не требует особого мастерства и специальных знаний.
  • Безопасность. Соосный газоход надежно защищен от риска возгорания, поскольку система охлаждается относительно холодным воздухом с улицы.
  • Отсутствие необходимости в оборудовании отдельного помещения котельной. Любое удобное для вас место — кухня, прихожая, пристройка или подвальное помещение, подходят для установки котла.
к содержанию ↑

Правила установки коаксиального дымохода для газового котла

Если запланировано обустройство соосной системы дымоотведения, необходимо придерживаться правил монтажа и безопасности. Это позволит избежать даже самых малых рисков, связанных с попаданием отработанных газов в помещение:

  • Максимальная длина отводящей вертикальной трубки в соосном дымоходе составляет 3 м. Иногда можно встретить дымоходы большей (до 5 м) длины. Например, это касается установки коаксиальной трубы двухконтурного газового котла Ferroli напольного типа.
  • Труба выводится на улицу горизонтально. При этом максимальная длина горизонтального участка составляет 1 м.
  • При установке принудительной вентиляторной тяги нет необходимости обустраивать вертикальный участок.
  • Высота выходного отверстия газохода над поверхностью земли составляет от 2 м, а относительно котлоагрегата величина превышения составляет от 1,5 м.
  • Минимальное расстояние вывода трубки дымохода от любого оконного или дверного проема, а также вентиляционных решеток составляет 0,5 м.
  • Обустраивать вывод трубы соосного газохода под окном нежелательно. Но если без этого не обойтись, минимальное расстояние между выводом дымохода и окном составляет 1,0 м.
  • Небольшой наклон трубы обеспечивает отведение конденсата.

11-31-1024x773

Уклон дымохода

По этому вопросу нет единого мнения:

  • Самая распространенная рекомендация — делать уклон труб “от котла”. В общем-то, это вполне логично. Образующийся при работе котла конденсат стекает наружу, а не попадает в котел. Однако такая система безукоризненно работает до наступления сильных морозов. В зимние холода стекающий вниз конденсат попросту замерзает, иногда даже внутри трубы. Все это ухудшает забор воздуха для топливной камеры.
  • Приходится все-таки принимать решение делать уклон трубы в сторону котла. Чтобы решить проблему попадания конденсата в котлоагрегат, устанавливают дополнительный резервуар-конденсатосборник.

Утеплять ли дымоход?

Дело в том, что утепление труб газохода проблемы не решает. Все равно конденсат замерзает. Более эффективно можно решить эту проблему, если немного укоротить внутреннюю трубу. Естественно, это актуально, если трубы наклонены от котла.

к содержанию ↑

Порядок монтажа

В отличие от привычного вертикального дымохода, соосная система не требует каких-то профессиональных навыков при монтаже. Но при этом нужно неукоснительно соблюдать инструкцию. Только так можно добиться полной безопасности.

Монтаж коаксиального дымохода для газового котла выполняют по такому алгоритму:

  • Определяются с местом расположения котлоагрегата. Настенные модели располагают на наружных стенах, напольные — на небольшом возвышении.

Важно! Превышение выходного отверстия на стене над котлом, в соответствии с правилами, составляет 1,5 м и более. Диаметр отверстия в стене должен быть ненамного больше, чем диаметр внешней трубы.

  • Устанавливают специальный элемент для присоединения дымохода к котлу. Все стыки и повороты скрепляют хомутами. При этом ни в коем случае нельзя применять ни герметики, ни склеивающие ленты.

Важно! Число поворотных колен на всю систему не должно превышать 2.

  • Канал отверстия, просверленного в стене, прокладывают утеплителем.
  • Закрепляют трубопровод на стене при помощи кронштейнов.
к содержанию ↑

Видеоматериал

Соотношение доступной цены, простоты установки, продолжительного рабочего ресурса и эффективности сделали соосные трубопроводы очень востребованными. Если вы тоже решили отдать предпочтение именно такой, обязательно соблюдайте приведенные в статье правила монтажа.

Поделиться в соц. сетях:

serviceyard.net

Устраняем обледенение коаксильного дымохода – пять практичных способов

При работе турбированного котла потребление воздуха и выброс продуктов сгорания осуществляется с улицы. В процессе задействованы дымосос и коаксиальный дымоход состоящий из двух труб, при этом одна из них вставлена в другую. Такой способ удаления и забора воздуха имеет ряд преимуществ и недостатков. Например, в зимнее время происходит обледенение коаксиального дымохода.

Рассмотрим признаки обледенения коаксиального дымохода и способы, обеспечивающие нормальную его работу в зимний период.

Признаки обледенения воздухопровода

К показателям образования наледи на конце коаксиальной трубы относятся:

  • на дисплее котла, или на его приборной панели появляется ошибка «Отрыв пламени»;
  • на поверхности воздуховода образовывается конденсат;
  • котел зажигается и через непродолжительное время тухнет.

Конденсат на поверхности воздуховода.

Эти признаки помогут определить причину неисправности отопительного оборудования, при плохой видимости коаксиальной конструкции (труба выходит на внешнюю, цельную, боковую стену здания и т. д.).

Способы устранения обледенения воздухопровода

Обеспечить забор воздуха из помещения

При поступлении в камеру горения воздуха из комнаты осуществится горение топлива, а при выбросе горячих продуктов сгорания на улицу, произойдет прогрев замерзшего участка. Большинство турбированных котлов оборудованы дополнительными точками, для установки раздельных приточно-вытяжных систем. Основываясь на паспортные данные вашего котла, определите место установки заглушки для приточной трубы. Приоткройте ее таким образом, чтобы осуществлялся небольшой подсос воздуха из комнаты, и включите котел. Оставьте крышку в таком положении до потепления в окружающей среде.

Снизить дельту t

Если котел работает без специальных программаторов или регуляторов, тогда он включается и выключается по разнице температур (дельте t), между подающей и обратной линией контура отопления. В программируемых моделях дельту t можно корректировать. Для предотвращения замерзания коаксиального дымохода, в зимний период, установите минимально допустимое значение дельты t. В этом случае, время между остановкой и включением котла уменьшится. Мероприятие желательно осуществлять при температурах ниже - 10 0С. На этот период исключите включение отопительного оборудования по программатору или терморегулятору.

Увеличить мощность отопительного прибора

При повышении мощности котла увеличится температура отводящих газов, которые сильнее прогреют всю коаксиальную трубу. При этом, расход газа немного возрастёт, но зато проблема исчезнет. В паспорте котла описана процедура настройки его мощности. Обычно она выполняется при помощи манометра низкого давления (U образного), в режиме работы оборудования на максимальной мощности. На фото ниже представлена информация по размещению портов для подключения U образного манометра и регулировочных гаек, на газовом клапане Sit Sigma 845.

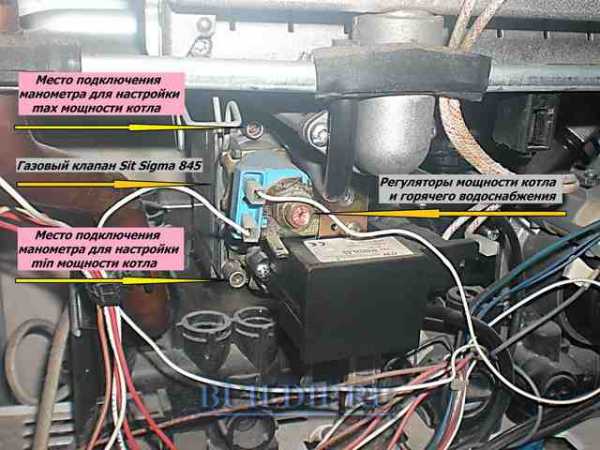

Размещение портов для подключения U образного манометра и регулировочных гаек, на газовом клапане Sit Sigma 845.

Настройка газового оборудования без специальной подготовки − это опасное занятие. Если вы никогда не сталкивались с регулировкой расхода газа на газовом клапане, тогда лучше, для этих целей, пригласить специалиста.

Некоторые профессионалы, пламя горелки настраивают на глаз, оно должно чуть-чуть касаться теплообменника.

Изменение дизайна коаксиальной трубы

Такая разновидность труб должна монтироваться с наклоном в сторону улицы, для стекания конденсата, который образовывается на внутренней стенке воздушного канала, из-за резких перепадов температур между удаляемым, нагретым газом и внешней средой. Иногда скопление воды возникает из-за сильной деформации крайней части воздуховода. Неплохие результаты по устранению обледенения, достигаются при помощи проделывания отверстий в нижней внешней части трубы или срезания ее на 15 - 20 сантиметров, при этом длина внутренней трубы остается без изменения.

Отверстия для слива конденсата.

Наружную трубу можно не подрезать, а убрав наконечник, удлинить внутренний дымоход на те же 15 - 20 сантиметров.

Утепление наружной части воздухопровода

При утеплении наружной части дымохода минеральной ватой, толщиной не менее 50 мм, с защитным кожухом или пенофолом, не менее 10 мм коаксиальный воздуховод не обмерзает даже при -40 0С.

Перечисленные мероприятия проверены на практике и помогут отопительному оборудованию бесперебойно работать в зимнее время года.

buildip.ru

Коаксиальный дымоход для газового котла своими руками

Содержание:

Применение закрытой топочной камеры в газовых отопительных приборах привело к увеличению их КПД и возможности забора воздуха для горения с улицы. Тогда и придумали новый вид дымоотвода: коаксиальный дымоход – что такое это значит?

Устройство коаксиального дымохода

Коаксиальная система дымоотвода имеет две трубы разного диаметра, когда одна находится внутри другой и закреплена с помощью перемычек. По внутренней трубе выводятся продукты горения, а по наружной поступает воздух с улицы в камеру сгорания. Таким образом, коаксиальные дымоходы используются только в газовых агрегатах с закрытой топкой.

Принцип работы

Итак, в коаксиальном дымоходе заложен принцип «труба в трубе», и у каждой свое назначение. С другой стороны, это теплообменник, поскольку выходящие дымовые газы нагревают поступающий воздух с улицы. Еще одна составляющая – возможность минимизации длины дымохода за счет горизонтальной укладки.

Такое «ноу-хау» коаксиального дымохода позволяет монтировать его в считанные часы, и дает возможность в некоторых случаях отказаться от установки дополнительной вентиляции.

Внимание! «Разрешается делать вывод дымовых газов через наружные стены дома для котлов с мощностью до 30 кВт».

Для изготовления коаксиальных дымоходов применяются разные марки стали и пластик. Все зависит от температуры выходящих продуктов сгорания. Внутренняя труба зачастую выполнена из нержавеющей стали, а наружная – из оцинковки или пластика.

Конструкция

Что такое дымоход коаксиальный выяснили, из чего же он состоит? Нужно отметить, что обустройство коаксиальных дымоходов производится двумя способами: горизонтально и вертикально. Вертикальные дымоходы могут прокладываться снаружи здания и внутри.

Каким способом монтировать дымоход решается индивидуально. В многоэтажных домах используются горизонтальные дымоходы, когда вывод осуществляется наружу через стену. В этом случае длина коаксиального дымохода, скорее всего, будет составлять не более двух метров.

Производители устанавливают максимальную длину для каждой модели, что указано в паспорте изделия. Все зависит от вида котла и его технических характеристик.

Коаксиальные дымоходы для котлов продаются отдельно. В комплект входит: боковой наконечник, колено 90 град., адаптер, фланец, соединительные хомуты и декоративные накладки. Некоторые модели поставляются вместе с дымоходом.

В индивидуальных домах и коттеджах лучше устанавливать коаксиальный вертикальный дымоход. Это связано с тем, что котлы с закрытой топкой снабжены вентиляторами, а значит, зависимы от электричества. И в случае с горизонтальным дымоходом производительность значительно снижается.

Для вертикального дымохода ничего не поменяется, если длина коаксиального дымохода не будет превышать максимальную. Его комплектация составляет: вертикальный наконечник, колено 90 град., адаптер, отвод конденсата, накладка на крышу.

Особенности

Нестандартная конструкция коаксиального дымохода определяет его функционирование по совершенно иному принципу, отличительному от традиционного. Это позволяет устранить ряд проблем, присущих для обыкновенных дымоходов:

  1. Необходимый для поддержания горения кислород поступает в котел непосредственно с улицы. Так сберегается воздух внутри помещения и сохраняется микроклимат.
  2. Отсутствие обратной тяги.
  3. Поскольку воздух с улицы поступает по наружной трубе, она имеет незначительную температуру, что позволяет производить монтаж коаксиального дымохода в деревянном доме.
  4. Нет необходимости в обустройстве дополнительной вентиляции или частых проветриваний.
  5. Простота монтажа.

В связи с тем, что коаксиальные дымоходы двухтрубные, существует специальное обозначение. Надпись дымоход коаксиальный 60/100 означает диаметры внутренней и внешней труб в миллиметрах.

Дымоходный монтаж

Только правильная и грамотная установка коаксиального дымохода позволит эксплуатировать его в заданном производителем режиме без поломок. Если монтаж произведен без соблюдения необходимых условий, безопасность работы будет вызывать большие сомнения.

Горизонтальный подход

Монтаж горизонтального коаксиального дымохода своими руками вполне посильная задача. Вместе с дымоходом поставляется инструкция, следуя которой можно без затруднений его установить.

Для облегчения работы дымоход лучше монтировать после установки котла (напольного или навесного). Местоположение отопительного прибора определяется согласно техническим условиям к проекту газификации дома (квартиры).

Сначала нужно промерить расстояние от выходного патрубка до стены и знать ее толщину, плюс 30 см. Это будет длина дымохода. Собрать дымоход, как указано в инструкции. При недостаточной длине используется удлинитель коаксиального дымохода.

Теперь можно разметить выходное отверстие. Здесь существует ряд требований:

  • отверстие должно быть расположено не ниже 1,5 м от поверхности земли;
  • от потолка до отверстия должны быть не менее 20 см;
  • расстояние от коаксиального дымохода до окна, вентиляционной решетки или двери не менее 0,5 м;
  • перед дымоходом не должно быть никаких преград (стены, забора, прочее) в радиусе не менее 60 см от крайней точки дымохода.

Отверстие высверливается с диаметром на 5 мм больше, чем сам дымоход.

Далее дымоход вставляется в отверстие и выводится наружу не меньше, чем на 30 см (не забываем о декоративной накладке). В зависимости от длины дымохода вставляется или вынимается коаксиальный фланец из выходного патрубка. К патрубку присоединяется адаптер.

В зависимости от вида котла (напольный или настенный) с помощью хомута присоединяется удлинитель или колено. Последним присоединяется боковой (горизонтальный) наконечник, надев на него декоративную накладку.

Монтируя коаксиальный дымоход нужно обеспечить ему незначительный уклон. Направление уклона зависит от типа котла. В инструкции по эксплуатации производитель указывает, какой наклон и в какую сторону должен совершаться. Например, Ferroli: «…должен иметь уклон от котла приблизительно 3 мм/м, чтобы избежать попадания дождевой воды в котел».

А вот в конденсационных котлах нужно устанавливать приспособление для отвода конденсата, и уклон будет в обратную сторону. К примеру, Beretta: «конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла…дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1 %».

Напоследок просветы в отверстии забиваются негорючим утеплителем, штукатурятся и закрываются декоративными накладками.

Вертикальный вынос

Если по каким-то параметрам невозможно установить горизонтальный дымоход, то обустраивается вертикальный. В этом случае монтаж коаксиального дымохода своими руками тоже не проблема. Он может быть как внутренним, так и наружным.

Внутренний дымоход выводится наружу через чердачное перекрытие и крышу. Крепится к стене при помощи кронштейнов. Важной деталью является наличие устройств отвода конденсата и ревизии (прочистки).

Если перекрытие деревянное, то можно применить защитный кожух из оцинкованной стали. Выходная труба на крыше тщательно герметизируется и надевается накладка.

Вариант с вертикальным наружным дымоходом самый худший и используется, когда два первых не подошли. Неприятность ситуации заключается в том, что здесь совмещен дымоход коаксиальный горизонтальный и традиционный (вертикальный).

Сначала монтируется горизонтальный участок через наружную стену. Присоединяется колено 90 град., устанавливается ревизия и патрубок забора воздуха. Приток воздуха происходит именно здесь, а не сверху.

Дальше на крышу ведется обычная труба дымохода, которая укрывается теплоизоляцией (можно сэндвич). Вся конструкция упирается на нижнюю консоль и крепится к стене кронштейнами.

Для вертикальных разновидностей обледенение коаксиального дымохода исключено, поскольку нет предпосылок для образования конденсата. Еще одним средством борьбы с конденсатом служит раздельная подача воздуха в отопительный прибор и отвод отработанных газов. Для этих целей применяется специальное приспособление – разделитель коаксиального дымохода.

Коаксиальные дымоходы – лучшее решение, когда нужно обустроить автономную систему отопления. Для них присущи надежность, невысокая цена и простота установки. Газовые котлы с закрытой камерой горения с таким дымоходом имеют самый высокий показатель КПД.

Монтаж коаксиального дымохода можно выполнить самому, но лучше эту работу доверить профессионалам.

fireplace.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
