Устройство котла Конорд КС-ТГВ 16/20

__________________________________________________________________________

Устройство котла Конорд КС-ТГВ 16/20

Котел Конорд КС-ТГВ 16/20 предназначен для отопления жилых зданий, оборудованных системами отопления непрерывного действия с естественной и принудительной циркуляцией теплоносителя с открытым и закрытым расширительным сосудом.

При установке аппарата в закрытую систему отопления необходимо, до первичной запорной арматуры установка предохранительного клапана на давление не более 2 кгс/см2 и мембранного расширительного бака объемом не менее 20% емкости системы отопления для воды или 25% для антифриза для систем отопления.

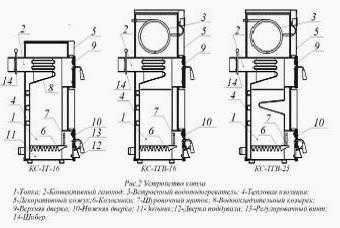

Устройство котла Конорд КС-ТГВ

Котел отопительный стальной Конорд КС-ТГВ представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективного газохода 2, встроенного водоподогревателя 3,тепловой изоляции 4 и декоративного кожуха 5.

В нижней части топки устанавливаются колосники 6 под которыми расположен зольник 11. Для более полного омывания поверхности нагрева продуктами сгорания задняя стенка топки в верхней части выполнена в виде водоохлаждаемого козырька 8.

Топка расположена в водяной рубашке котла. Выход нагретой воды (95 С) осуществляется через верхний патрубок, а вход обратной воды через нижний патрубок.

Конвективный газоход представляет собой горизонтальный прямоугольный канал со встроенными наклонными водоохлаждаемыми панелями.

На передней стенке котлов Конорд КС-ТГВ 16/20, работающих на твердом топливе, размещены две дверки: верхняя 9 – для очистки конвективного газохода от сажистых отложений, нижняя 10 – для загрузки топлива и извлечения золы, а также для обслуживания колосниковой решетки и зольника.

Подача или прекращение подачи первичного воздуха под колосники регулируется открытием или закрытием дверки поддувала 12 с помощью регулировочного винта 13.

При работе аппарата на природном газе на передней его части устанавливается газогорелочное устройство.

Переоборудование котла Конорд КС-ТГВ для сжигания газа выполняется в следующей последовательности:

– снимается нижняя дверка аппарата и вынимаются из топки колосники 6;

– вместо колосников устанавливаются распределительные решётки;

– в проеме нижней дверки монтируется газовая горелка;

– в топке 1 на прутках внутренней стенки агрегата устанавливаются перегораживающие листы через верхнюю дверку 9 таким образом, чтобы для прохода сгорания образовался зазор у задней стенки;

– для установки регулятора температуры воды на правой боковой панели выкручивается заглушка;

– дальнейший монтаж приборов газовой горелки проводится по паспорту на газовую горелку и автоматику горелки;

Подготовка к работе и порядок работы котла Конорд КС-ТГВ

К установке у потребителей допускаются агрегаты заводского изготовления при наличии паспорта и руководства по эксплуатации.

Помещение, в котором устанавливается котел должно соответствовать правилам пожарной безопасности, оборудовано приточно-вытяжной вентиляцией и отапливаясь, иметь температуру воздуха 15-25 С.

Установка допускается только при наличии дымоотводящего канала.

Присоединение аппарата к дымоотводящему каналу выполняться трубами диаметр которых равен диаметру дымового патрубка. Трубы должны вдвигаться одна в одну по ходу продуктов сгорания не менее 0,5 диаметра и быть газоплотными.

Прокладка соединительных труб через жилые комнаты запрещена. В дымоотводяшем канале необходимо предусмотреть отверстие для слива конденсата.

Котел Конорд КС-ТГВ 16/20 устанавливается у несгораемых стен на расстоянии не менее 15 см. При отсутствии в помещении несгораемых стен, допускается установка аппарата у трудносгораемых стен и на деревянном полу при условии изоляции стены и пола стальным листом по войлочной прокладке пропитанной в глиняном растворе, толщиной не менее 3 мм.

Изоляция должна выступать за габариты котла на 10 см. Перед котлом должен быть проход не менее 1 м.

Присоединить трубу дымоотводящего канала (поз. 11 рис.3) к обечайке дымохода котла. Место присоединения промажьте глиняным или цементным раствором.

По своим конструктивным данным при правильно организованной системе отопления, котел Конорд КСТГВ может работать в условиях естественной циркуляции теплоносителя (без насоса). В случае установки аппарата в отдельном помещении, или выше нижней точки обратного трубопровода, монтируйте систему отопления как показано на рисунке (с насосом).

Установите распределитель с циркуляционным насосом 4. Насос устанавливается на трубопровод, имеющий надежное заземление. Перед включением в сеть проверить состояние изоляции токоведущего кабеля, целостность и исправность переключателя скоростей.

Подготовка циркуляционного насоса к работе и его техническое обслуживание:

– установить циркуляционный насос производительностью, соответствующей параметрам котла Конорд КС-ТГВ 16/20 на распределителе с учетом того, что ось крыльчатки и ротора электродвигателя всегда должна быть горизонтальна, для исключения воздушной пробки необходимо обеспечить уровень воды выше уровня циркуляционного насоса направление течения воды через насос должно совпадать с направлением стрелки на корпусе насоса.

– после заполнения системы и корпуса насоса водой, убедиться что в нем нет воздуха – перед установкой распределителя с насосом в систему отопления, необходимо тщательно промыть ее для удаления окалины, песка и твердых включений.

На распределителе установлен кран ДУ-50. При работающем насосе кран должен находиться в закрытом состоянии. При отсутствии электроэнергии насос останавливается. Для перехода на естественную циркуляцию воды по отопительной системе необходимо открыть кран и выключить насос.

В верхнюю точку трубопровода отопления присоединяется расширительный бак 6. Подбор расширительного бака необходимо вести с учетом особенностей и объема отопительной системы (этажности, количества ветвей системы и т.д.). Допускается установка вместо бака открытого типа расширительного бака закрытого типа в обратный трубопровод.

Для подпитки системы к трубопроводу обратной воды подвести трубопровод от водопровода холодной воды с установкой вентиля 7.

Растопку агрегата проводить сухими дровами. Дрова укладываются по всей поверхности колосниковой решетки. Когда дрова хорошо разгорятся, начать загрузку основного топлива.

Высота слоя загруженого топлива должна соответствовать 300-350 мм. При необходимости провести чистку и
шуровку колосниковой решетки при помощи кочерги.

Для экономичной работы котла Конорд КС-ТГВ необходимо производить очистку поверхностей нагрева топки и конвективного газохода от сажи и золовых отложений с периодичностью зависящей от вида сжигаемого топлива и режима работы аппарата.

Не допускается в зольнике большого скопления золы. Чистку зольника производить 1-2 раза в сутки.

Требования к конструкции дымоотводящих каналов:

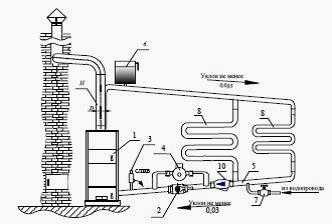

Рис.2. Рекомендуемая схема разводки трубопроводов открытой системы отопления

1 – котел отопительный, 2 – кран Ду 50, 3 – клапан перепускной, 4 – насос циркуляционный, 5 – трубопровод обратный, 6 – расширительный бак, 7-вентиль, 8-радиаторы отопления, 9 – трубопровод напорный, 10 – фильтр, 11 – труба дымоотводящего канала,

– При присоединении дымоотводящего канала к котлу Конорд КСТГВ, труба 11 должна плотно одеваться на обечайку дымохода. Допускается уплотнить щель огнестойким материалом (глина, базальтовый картон и т.п.).

– Внутренняя поверхность дымоотводящего канала не должна иметь выступов, углублений, трещин, а также резких поворотов при смене направления движения отходящих газов.

– При удалении от аппарата площадь сечения дымоотводящего канала должна быть постоянной или плавно уменьшаться.

– Дымоотводящие каналы и дымовые трубы должны быть теплоизолированы термостойким и водостойким теплоизоляционным материалом, плохая изоляция дымовой трубы может привести к образованию конденсата и коррозии дымовой трубы и котла, подтекам конденсата.

– Для регулирования тяги и оптимизации процессов горения необходим установка шибера.

Горелка котлов Конорд КС-ТГВ

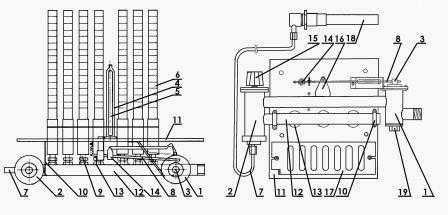

Рис.4. Горелка АГУ-Т-М-13-55 кВт котла Конорд КС-ТГВ 16/20

1.Клапан, 2.Блок-кран, 3.Кнопка, 4.Запальник, 5.Термопластина, 6.Насадка, 7.Термодатчик, 8.Рычаг, 9.Сопло, 10.Планка прижимная, 11.Щиток фронтальный, 12.Газораспределитель, 13.Регулятор воздуха, 14.Винт регулировочный

Для включения АГУ необходимо проделать следующее:

– Перед розжигом АГУ необходимо провентилировать топку в течение 5 минут. Блок-кран (2) (рис.4) должен быть закрыт поворотом рукоятки (15) по часовой стрелке до упора.

– Проверить наличие тяги в дымоходе, для чего поднести полоску бумаги к смотровому отверстию (14) фронтального щитка (11). При отсутствии тяги, розжиг газогорелочного устройства запрещается.

– Убедиться в каком положении находится рычаг. При необходимости подрегулировать винтом рычага (16) (рис. 4). Разжечь запальник. Для этого зажечь бумажную полоску, нажать кнопку клапана (1) до упора и через смотровое отверстие поднести зажженную полоску к запальнику.

– После розжига запальника, убедившись в наличии устойчивого пламени на запальной горелке, удерживать кнопку в нажатом положении не менее 1 минуты (пока не прекратится движение рычага). Рычаг (8) за это время должен накрыть кнопку на 1/3 или половину диаметра кнопки, но не более.

– Во время работы котла Конорд КС-ТГВ 16/20 смотровая заслонка должна быть закрыта.

Порядок технического обслуживания, ремонта и диагностирования АГУ

Один раз в год необходимо производить плановый осмотр газогорелочного устройства. В ходе осмотра необходимо проверить состояние мембраны термодатчика ( в случае износа резины и обнаружения трещин – произвести замену мембраны) и произвести проверку АГУ в соответствии с указаниями. Осмотр осуществляется работниками газовой организации, имеющими соответствующее разрешение.

При установке отопительного котла Конорд КС-ТГВ с горелкой на опасном производственном объекте по истечении 10 лет должно производиться техническое диагностирование АГУ, с целью продления срока безопасной эксплуатации.

Наблюдение за работой устройства возлагается на владельца, который должен следить за чистотой и исправностью данного устройства.

Помещение, в котором эксплуатируется котел или газогорелочное устройство, должно соответствовать требованиям ”Правил безопасности в газовом хозяйстве” и ”Правил пожарной безопасности”. Настройка автоматики на предельную температуру 90±5 С произведена при стандартных условиях давления газа в сети и разряжения в дымоходе.

Поскольку у потребителя условия эксплуатации могут отличаться от стандартных, необходимо при запуске котла представителю газовой службы произвести проверку и, в случае необходимости подрегулировать установку предельной температуры.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Документация на котлы и отопительное оборудование Конорд

Документация на котлы и отопительное оборудование Конорд | Ростов-на-Дону×

Подобрать котел

Площадь, кв.мЛюбая707580100110116120125150160174200240250300400500800980

Вид топливаВсеприродный газприродный газ/сжиженный газтвердое топливо

Контур ГВСНе важнодвухконтурныйодноконтурный

Внимание! Перед установкой и эксплуатацией оборудования просим ознакомиться с его паспортом!

Сертификаты

Система Менеджмента Качества

Производство отопительных котлов КОНОРД и ДОН осуществляется в соответствии с требованиями Руководства по качеству и регламентов предприятия, что является гарантией реализации политики предприятия в области качества.

На особо ответственных операциях – сварке, опрессовке котлов работникам присвоено личное клеймо качества, что повышает личную ответственность за выпускаемый компанией продукт.

В июне 2006 года руководство ООО «Завод КОНОРД» приняло решение о разработке результативной Системы менеджмента качества (СМК) соответствующей требованиям стандарта ГОСТ Р ИСО 9001—2001, с целью непрерывного совершенствования деятельности предприятия. Применение Система менеджмента качества обеспечивает управление организационной, коммерческой и технической деятельностью предприятия в области качества и гарантирует максимальное удовлетворение требований потребителей.

В ноябре 2007 года, по результатам внешнего независимого аудита, который проводил авторитетный сертификационный орган «ЮГ ТЕСТ», ООО «Завод КОНОРД» получил Сертификат на соответствие системы менеджмента качества требованиям стандарта ГОСТ Р ИСО 9001—2001. Действие полученного сертификата применяется к проектированию, разработке, производству и обслуживанию котлов и запасных частей к ним.

Независимые аудиты всех производственных и бизнес-процессов ООО «Завод КОНОРД» проводятся ежегодно. В сентябре 2015 года завод КОНОРД подтвердил соответствие Системы Менеджмента Качества требованиям ГОСТ Р ИСО 9001 – 2008.

Политика в области качества:

Цель	Основные цели деятельности коллектива ООО «Завод КОНОРД» в области качества: Создание наиболее экономически эффективного отопительного оборудования, обеспечивающего клиентам минимальные издержки и отвечающего всем современным требованиям по производительности и качеству Обеспечение оперативного и качественного сервисного сопровождения выпускаемой продукции Соблюдение требований законодательства применительно к качеству выпускаемой продукции, охраны труда, промышленной безопасности и охраны окружающей среды
Стратегия	Стратегией достижения поставленных целей является: Развитие внутрифирменного менеджмента в соответствии требованиям ГОСТ ISO 9001-2011; Постоянное улучшение всех процессов компании посредством их объективного измерения Принятие управленческих решений только на основе анализа информации о функционировании процессов, анализа рисков и возможностей для достижения намеченных результатов и повышения удовлетворенности потребителей. Создание и развитие производственной системы, основанной на принципах бережливого производства с участием всех сотрудников Повышение ответственности сотрудников за качество изготовления продукции путем реализации системы «Три НЕ» Снижение себестоимости продукции за счет минимизации издержек производства и сокращения материально –производственных запасов; Создание взаимовыгодных отношений с поставщиками, вовлечение их в менеджмент качества Укрепление репутации компании на рынке отопительного оборудования и создание устойчивого имиджа на новых рынках как гаранта качества и надёжного партнера
Ответственность	Руководство ООО «Завод КОНОРД» берёт на себя ответственность за реализацию провозглашенной политики в области качества, результативность и постоянное улучшение системы менеджмента качества для демонстрации своей приверженности принципам всеобщего менеджмента качества в деятельности по производству отопительного оборудования

konord.com

отзывы, технические характеристики и инструкция

Обновлено:

2016-09-17

Конорд — газовый котел отечественного производства, который заслуживает повышенного внимания. Потребность в эффективном и автономном отопительном оборудовании возникает у множества наших сограждан. Один из оптимальных вариантов газового котла — это оборудование фирмы Конорд.

Содержание статьи

Немного истории компании Конорд

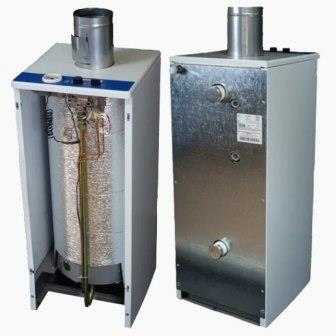

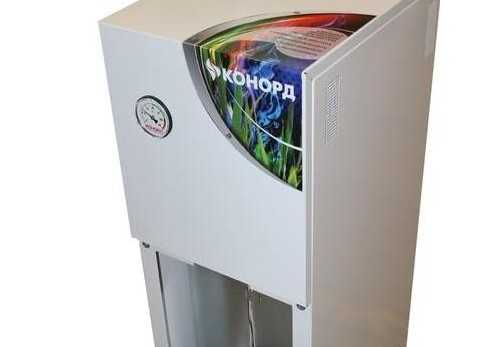

Фото котлов Конорд

В семидесятых годах 20-го века на основе предприятия, которое занималось вопросами ремонта дорожной техники, создали завод. Его название — Конорд. Причем имя компании является аббревиатурой и означает специализацию производителя на отопительных устройствах и определяет расположение — Ростов-на-Дону.

Начав производитель газовые котлы еще во времена Советского Союза, компания выстояло в тяжелые для множества предприятий годы. Сегодня Конорд — это один из ведущих российских производителей газового отопительного оборудования, который прошел этапы глобальной модернизации.

Старое оборудование давно отправилось на свалку. Его заменили швейцарские, итальянские станки и прессы. На предприятии Конорд работают высококвалифицированные инженеры, постоянно повышающие уровень своих знаний, обмениваясь опытом с зарубежными партнерами.

Газовые котлы

Газовые котлы компании Конорд выпускаются в широком ассортименте. При этом все оборудование можно разделить на четыре основные категории.

• Одноконтурные отопительные котлы, оснащенные итальянской автоматикой SIT.
• Одноконтурные газовые котлы с термогидравлической автоматикой.
• Двухконтурные котлы, дополненные итальянскими элементами автоматики.
• Двухконтурные газовые агрегаты с термогидравлической автоматикой.

Некоторые газовые котлы могут переходить на альтернативные виды топлива. Для этого достаточно внести некоторые изменения в газовый котел. Переоснастить котлы вполне можно своими руками, опираясь на руководство по эксплуатации от Конорд.

Основные преимущества

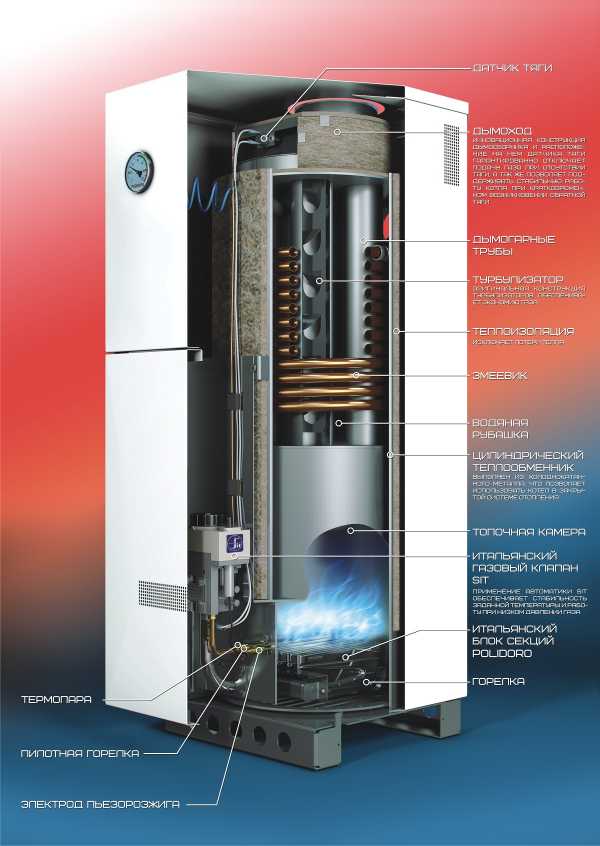

Схематическое строение газового котла Конорд
