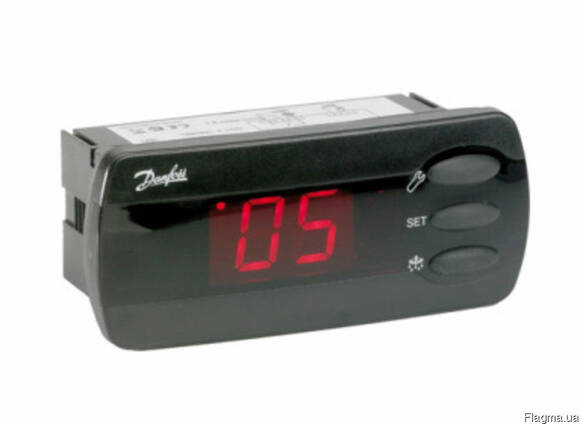

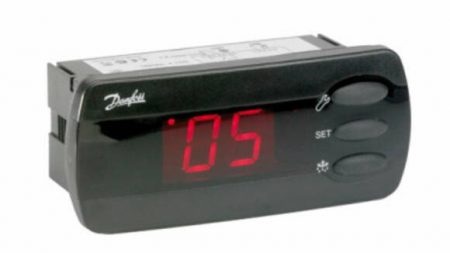

Danfoss EKC 102 – холодильные контроллеры
Контроллер Danfoss EKC 102 используется для регулирования температуры холодильного оборудования, управления оттайкой, для установки на лицевой панели. Одно или два реле включают и выключают требуемые функции на ваш выбор(компрессор, соленоидный вентель, оттайка, вентилятор, аварийная сигнализация). Контроллер может управлять двумя компресорами.
Узнайте где купить
Скачать инструкцию
Другие контроллеры
EKC 102A
Контроллер с одним релейным выходом и одним температурным датчиком. Регулирование температуры пуском/остановом компрессора. Естественная оттайка при остановке компрессора. Вместо компрессора может использоваться соленоидный вентиль, подсоединённый к жидкостной линии. Контроллер может также использоваться в качестве простого термостата вкл/выкл для обогрева.
EKC 102B
Контроллер с двумя релейными выходами, дополнительным температурным датчиком и цифровым входом. Выходное реле 2 может использоваться как аварийное или для включения/выключения второй ступени охлаждения. Дополнительный сигнал температуры может использоваться для датчика температуры продуктов или для датчика температуры конденсатора с аварийной функцией. Цифровой вход может использоваться для аварийной сигнализации двери, запуска оттайки, пуска/остановки охлаждения или для сигнала ночного режима работы.
EKC 102C
Контроллер с двумя релейными выходами, дополнительным температурным датчиком и цифровым входом. Выходное реле 2 может использоваться как аварийное или для электрической оттайки. Второй датчик температуры может использоваться для остановки оттайки по температуре, или как датчик температуры продуктов. В системе 1:1 с датчиком, установленным на испарителе, контроллер может использовать функцию «оттайка по необходимости». Эта функция начнёт оттайку, когда производительность испарителя упадёт из-за обледенения. Цифровой вход может использоваться для аварийной сигнализации двери, запуска оттайки, пуска/остановки охлаждения или для сигнала ночного режима работы.
| Напряжение питания | 230 В пер. тока +15/–15%. 1,5 ВА | |
| Датчики | Pt 1000 или PTC (1000 Ом /25°C ) или NTC – M2020 (5000 Ом /25°C ) |
|
| Точность | Диапазон измерения | –60 — +99°C |
| Контроллер | ± 1 К ниже –35°C ± 0,К между –35°C и +25°C ± 1 К выше +25°C |
|
| Датчик Pt 1000 | ± 0.3 К при 0°C ± 0.005 К на деление |
|
| Дисплей | Светодиодный, трёхзначный | |
| Цифровые входы | Сигнал с цифровых входов Требования к контактам: золотое покрытие Максимальная длина кабеля – 15 метров Если кабель длиннее, используйте вспомогательные реле | |
| Электрический соединительный кабель |
Макс. 1,5 ммІ многожильный кабель на питание и реле. Макс. 1 ммІ на датчики – и входы DI. Клеммы на штекерных разъемах. |
|
| Реле | Охлаждение | SPDT, Imax = 10 А омическое/ 6А АС 15 индуктивное |
| Аварийное/оттайка/охлаждение2 | ||
| Окружающая среда | Во время работы От 0°C до +55°C Во время транспортировки От –40°C до +70°C |
|
| Без конденсата при 20 – 80% Rh | ||
| Не допустимы удары / вибрации | ||
| Класс защиты | IP 65 лицевой панели | |
| Разрешения | EU Low Voltage Directive EN 50082 EN 60730-2-9, 59 | |
holod-controllers.ru
| Входы | 5 входов: 4 аналоговых (цифровые), 1 цифровой; назначение определяется пользователем |
||
| Световой датчик ЕСО от Данфосс | Дверной датчик: все типы, пользовательские | ||
| Воздух / испаритель / конденсатор | Датчик движения | ||
| Выходы | UL60730 | EN60730 | |
| “DO1” (Реле компрессора) | 120 В перем. ток: 16 A резистивная/FLA16/LRA72 240 В перем. ток: 10 A резистивная/FLA10/LRA60 |
16(16) A | |
| “DO4” | 8 A резистивная, FLA2/LRA12, TV-1 | 8A резистивная, 2(2) A | |
| “DO5” | FLA2/LRA12, TV-1 | 8A резистивная, 2(2) A | |
| “DO6” | 8A резистивная, 2(2) A | ||
| Макс. 10 А всего “DO4-6” | |||
| Датчики | Danfoss NTC и ЭКО аксессуары | ||
| Разъемы | Модульная система разъёмов для ОЕМ-клиентов с опциональным адаптером с винтовыми клеммами. Тип входного разъёма: Rast 2.5 Edge. Тип выходного разъёма: Rast 5 Standard |
||
| Программирование | Программирование с помощью док-станции ERC от Данфосс | ||
| Сборка | 3 типа: фронтальный монтаж; клипсы; полностью интегрированное решение (требуется определённый ОЕМ-дизайн монтажного отверстия) | ||
| Дисплей | Светодиодный, 3-х цифровой, десятичная точка и многофункциональные иконки; шкала ˚С/˚F | ||
| Клавиатура | 4 кнопки (IP65), 2 слева, 2 справа; программируемые пользователем | ||
| Рабочие условия | от 0˚С до 55˚С, относительная влажность 93% | ||
| Условия хранения | от -40˚С до 85˚С, относительная влажность 93% | ||
| Диапазон измерения | от -40˚С до 85˚С | ||
| Защита | Передняя панель: IP65, задняя часть: защита от воды и пыли в соответствии с IP31, доступность на задней панели разъёмов вводит ограничение IP00 | ||
| Окружающая среда | Степень загрязнения II, без конденсации | ||
| Огнестойкость и пожарозащищённость | Категория D (UL94-V0) | ||
| Категория ЭМС | Категория I | ||
| Рабочие циклы | Реле компрессора: более чем 175 000 при полной нагрузке (16А(16А)) | ||
| Сертификация | R290/R600a: заключение о соответствии I EC/EN 60730 UL60730 NSF CQC EAC |
Эти сертификаты имеют силу только при использовании разрешенных аксессуаров | |
holod-controllers.ru
Danfoss ERC 213 – холодильные контроллеры
Danfoss ERC 213 – это многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, он разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях. ERC 213 имеет три релейных выхода и четыре входа (2 аналоговых, 1 аналоговый/цифровой, 1 цифровой). Выходы: реле 1 – управление компрессором/электромагнитным клапаном, реле 2 – можно настроить на оттаивание или внешний сигнал тревоги, реле 3 – управление вентилятором. Входы: вход 1 – управляющий датчик (Sair), вход 2 – температурный датчик оттайки (S5), вход 3 – датчик конденсатора (Sc) или цифровой вход, вход 4 – цифровой вход, который может быть настроен на различные функции.
Узнайте где купить
Скачать инструкцию
Другие контроллеры
| Электропитание | 115В/230В перем.тока |
| Номинальная мощность | Менее 0,7 Вт |
| Входные сигналы | 4 входа – 2 аналоговых, 1 аналоговый/цифровой и 1 цифровой |
| Разрешенные типы датчиков | NTC 5000 Ом при 25 °C NTC 10 000 Ом при 25 °C PTC 1000 Ом (EKS 111) Pt1000 |
| Датчики, включенные в комплект решения | NTC 10000 Ом при 25 °C, длина кабеля =1,.5 м |
| Точность | Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F) Точность регулятора: +/-1 K выше 25 °C |
| Выход | Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 Реле оттаивания DO2: 8 A, 2 FLA/12 LRA, UL60730 8 A, 2 (2 A), EN60730 Реле вентилятора DO3: 3 A, 2 FLA/12 LRA, UL60730 3 A, 2 (2 A), EN60730 |
| Дисплей | Светодидный дисплей, 3 цифры, десятичная запятая |
| Условия работы | от -10 до 55 °C (от 14 до 131 °F), относительная влажность 90% |
| Условия хранения | от -40 до 70 °C (от -40 до 158 °F), относительная влажность 90% |
| Защита | Передняя сторона: IP65 (встроенная прокладка) Задняя сторона: IP00 |
| Окружающая среда | Степень загрязнения II, без конденсации |
| Тепло- и огнестойкость | Категория D (UL94-V0) |
| Категория ЭМС | Категория I |
| Сертификация | UL признание (US & Canada) (UL 60730) ENEC (EN 60730) CQC CE (LVD & EMC Directive) EAC (GHOST) NSF ROHS2.0 Температурный мониторинг HACCP в соответствии с EN134785 Class I, когда используется датчик AKS 12 |
Удобство использования – четыре кнопки, простая структура меню, предварительно установленные приложения обеспечивают превосходное удобство использования.
Простота установки – высокопроизводительное реле 16 А позволяет прямое подключение больших нагрузок, например компрессоры 2 л.с., без использования промежуточных реле. Большой диапазон совместимых типов датчиков и клеммы винтового соединения обеспечивают высокую гибкость при установке.
Защита установки – такие специальные функции программного обеспечения, как защита компрессора от колебания электропитания или от высокой температуры конденсации обеспечивают безопасность эксплуатации установки.
Защита по низкому и высокому напряжению путем ограничения работы компрессора в указанных пределах напряжения. Если напряжение выходит за указанные пределы, контроллер отключает компрессор и на дисплее начинает мигать сигнализация. Он вернется к работе, когда напряжение вернется в пределы рабочего диапазона с учетом минимального времени остановки.
Если конденсатор заблокирован загрязнениями и, следовательно, температура конденсации сильно повышается, контроллер активирует предупредительную сигнализацию и, если температура продолжит повышаться, отключает компрессор. Если температура, измеренная датчиком конденсатора (Sc), достигает заданного ”предела предварительной сигнализации”, активируется авария для предупреждения пользователя о наличии проблем с конденсатором. Часто причиной является ограничение потока воздуха через конденсатор (загрязнение) или поломка вентилятора конденсатора. Сигнализация сбрасывается при снижении температуры конденсатора на 5 °C. Если измеряемая температура конденсатора продолжает расти и достигает заданного “предела блокировки”, компрессор останавливается и не запускается до тех пор, пока сигнализация не будет сброшена вручную.
Назначение предварительно заданных применений заключается в том, чтобы предоставить пользователю простой и быстрый способ настройки контроллера в зависимости от температуры хранения (НТ, СТ, ВТ), типа оттаивания (отсутствует, естественное, электрическое) и метода оттаивания (завершение по времени или температуре).После того, как пользователь выбирает применение на основании требований, контроллер загружает определенный набор значений параметров и скрывает те параметры, которые не актуальны для выбранного применения. Настроенное значение параметра можно изменить в любое время. В дополнение к предопределенные приложения, все версии контроллера имеют две стандартные приложения, один с полным списком параметров, а другой с упрощенной списка параметров, что позволяет пользователю сделать свои собственные пользовательские настройки параметров (AP0 и AP6 в случае ERC213/ERC214).
holod-controllers.ru
| Входы | 3 входа: 2 аналоговых (цифровые), 1 цифровой; назначение определяется пользователем | ||
| Воздух / испаритель / конденсатор | |||
| Выходы | UL60730 | EN60730 | |
| “DO1” (Реле компрессора) | 120 В перем. ток: 16 A резистивная/FLA16/LRA72 240 В перем. ток: 10 A резистивная/FLA10/LRA60 |
16(16) A | |
| Датчики | Danfoss NTC и ЭКО аксессуары | ||
| Разъемы | Модульная система разъёмов для ОЕМ-клиентов с опциональным адаптером с винтовыми клеммами. Тип входного разъёма: Rast 2.5 Edge. Тип выходного разъёма: Rast 5 Standard |
||
| Программирование | Программирование с помощью док-станции ERC от Данфосс | ||
| Сборка | 3 типа: фронтальный монтаж; клипсы; полностью интегрированное решение (требуется определённый ОЕМ-дизайн монтажного отверстия) | ||
| Дисплей | Светодиодный, 3-х цифровой, десятичная точка и многофункциональные иконки; шкала ˚С/˚F | ||
| Клавиатура | 4 кнопки (IP65), 2 слева, 2 справа; программируемые пользователем | ||
| Рабочие условия | от 0˚С до 55˚С, относительная влажность 93% | ||
| Условия хранения | от -40˚С до 85˚С, относительная влажность 93% | ||
| Диапазон измерения | от -40˚С до 85˚С | ||
| Защита | Передняя панель: IP65, задняя часть: защита от воды и пыли в соответствии с IP31, доступность на задней панели разъёмов вводит ограничение IP00 | ||
| Окружающая среда | Степень загрязнения II, без конденсации | ||
| Огнестойкость и пожарозащищённость | Категория D (UL94-V0) | ||
| Категория ЭМС | Категория I | ||
| Рабочие циклы | Реле компрессора: более чем 175 000 при полной нагрузке (16А(16А)) | ||
| Сертификация | R290/R600a: заключение о соответствии EN/IEC 60335- 2-24, приложение СС и EN/IEC 60335-2-89, приложение BB Жаропрочный провод в соответствии с EN/IEC 60335- 1 I EC/EN 60730 UL60730 NSF CQC EAC |
Эти сертификаты имеют силу только при использовании разрешенных аксессуаров | |
holod-controllers.ru
Danfoss EKC 201dt – холодильные контроллеры
Контроллер Danfoss EKC 201dt используется для регулирования температуры холодильных установок. Этот контроллер содержит регулятор температуры с двойной функцией термостата. Датчики термостата помещены в холодный поток воздуха после испарителя и в тёплый поток воздуха сразу перед испарителем, соответственно. Реле не будет работать, пока оба термостата не дадут сигнал на охлаждение.
Узнайте где купить
Скачать инструкцию
Другие контроллеры
– Термостат
Две температуры Sin и Sout имеют свою собственную функцию термостата с определённым дифференциалом. До тех пор, пока оба термостата не запросят низкой температуры, охлаждение не начнётся.
Настройка этих двух термостатов основывается на следующем принципе:
– Термостат Sin настроен так низко, что он всегда вызывает охлаждение, когда ночная крышка снята.
– Sout настроен так, что он будет управлять термостатом.
– Когда ночная крышка будет закрыта, температура Sin упадёт и составит часть регулирования.
– Если в ночном режиме система охлаждения работает с более высоким давлением всасывания, термостат Sout всё время вызывает режим охлаждения, и соответственно термостат Sin будет управлять термостатом.
– Координированное оттаивание
Координированное оттаивание может быть выполнено двумя способами. Посредством кабельного соединения между двумя контроллерами, или через систему передачи данных. Кабельные соединения (только расширенный контроллер). Один из контроллеров определяется как главный контроллер, и, если необходимо, в него монтируется модуль с часами реального времени. Другие контроллеры определяются как вторичные контроллеры. Главный контроллер может теперь начать оттаивание на всех контроллерах одновременно. Индивидуальные контроллеры выполнят оттаивание и затем перейдут в положение ожидания, пока все контроллеры не завершат оттаивание. Затем главный контроллер даст команду на все контроллеры, переведя их в нормальное регулирование. Оттаивание посредством системы передачи данных. Если все контроллеры снабжены модулями передачи данных и
при помощи функции центрального управления оттаивание может координироваться с интерфейсного модуля.
– Дополнительные возможности
Если требуется, чтобы на витрине была показана температура, можно смонтировать дисплей. Этот дисплей будет показывать те же самые величины, что выводятся на дисплей контроллера, но у него не будет кнопок управления. Часы реального времени либо плата передачи данных могут быть установлены позже, если того требует применение. Контроллер изготавливается вместе со штекером, так что модуль нужно просто вставить внутрь. Если требуется, чтобы периодическое оттаивание можно было заменить на оттаивание в определённые часы дня, предусматривается установка часового модуля. Впоследствии можно будет установить шесть различных периодов времени для дня и ночи. Этот модуль снабжён резервной батареей питания. Если требуется, чтобы управление осуществлялось с ПК, вконтроллер нужно установить модуль передачи данных.
| Напряжение питания | 12 В пер.ток/пост.ток | |
| Потребляемая мощность | 2.5 ВА; Контроллеры должны быть подсоединены котдельному трансформатору мини-мум 3 ВА | |
| Датчики (3) | Pt 1000 или PTC (R25 = 1000 Ом) | |
| Система датчиков контроллера | Диапазон измерения | -60 ° +50 °С |
| Точность | ±0,5 °С для температуры датчика -35 ° + 25 °С ±1 °С для температуры датчика -60 ° + 35 °С и +25 ° + 50 °С |
|
| Дисплей | Светодиод, трёхзначный | |
| Цифровой ввод | Сигнал с контактной функцией | |
| Эл. соединит. кабель | Макс. 1,5мм2 многожильный кабель | |
| Реле | Реле охлаждения | SPST NC, Imax=6A омич/3А, АС 15* индуктивное |
| Реле оттаивания | SPST NО, Imax=6A омич/3А, АС 15* индуктивное | |
| Реле двиг. вентилятора | SPST NC, Imax=6A омич/3А, АС 15* индуктивное | |
| Общая клемма | Макс. 11 А в общем соединении | |
| Реле авар. сигнализации | SPST NО, Imax = 4 A омич/1А, АС 15* индуктивное 1 мин.=1мА при 100 мВ** | |
| Окружающая температура | Во время работы | -10 – 55 °С |
| Во время транспортировки | -40 – 70 °С | |
| Плотность | IP 54 | |
| Разрешения | EU Low Voltage Directive and EMC de-mands re CE-marking сomplied with. LVD-tested acc. to EN 60730-1 and EN 60730-2-9 EMC-tested acc. to EN 50081-1 and EN 50081-2 | |
holod-controllers.ru
Danfoss EKC 204A – холодильные контроллеры
Контроллер регулирует температуру, руководствуясь сигналом от одного или двух температурных датчиков. Четыре реле включают и выключают требуемые функции. Например следующие: управление охлаждением (компрессор или соленоид), управление вентилятором, управление оттайкой, управление аварийной сигнализацией, управление освещением, управление вентилями для оттайки газом, управление охлаждением (2-й компрессор или 2-й соленоид)
Узнайте где купить
Скачать инструкцию
Другие контроллеры
| Напряжение питания | 230 В перем. тока ±15 %, 2,5 ВА | |
| Датчики | Pt 1000 (1000 Ом/0°С) PTC (1000 Ом/25°С) или NTC — M2020 (5000 Ом/25°С) |
|
| Точность | Диапазон измерения | −60 … +99°C |
| Контроллер | ±1 К ниже −35°С ±0,5 К от −35 до +25°С ±1 К выше +25°С |
|
| Дисплей | Светодиод, трёхзначный | |
| Цифровой ввод | Сигнал с «сухих» контактов Кабель не длиннее 15м |
|
| Эл. соединит. кабель | Макс. 1,5 мм2 многожильный кабель | |
| Реле | DO1. Реле охлаждения | SPDT, Imax.=10 A ом/6 A |
| DO2. Реле оттайки | SPST NO, Imax.=10 A ом/6 A | |
| DO3. Реле вентилятора | SPST NO, Imax.=6 A ом/3 A | |
| DO4. Реле аварийной сигнализации | SPDT, Imax.=4 A ом/1 A Imin.= 1 мА при 100 мВ** |
|
| Окружающая температура | 0 … +55°C во время работы −40 … +70°C во время транспортировки |
|
| Влажность 20—80 %, без конденсата | ||
| Вибрации не допускаются | ||
| Корпус | IКIPн о6п5 клии иц еувполйо тпнаеннеилеи встроены спереди | |
| Резервное питание | 4 часа | |
| Разрешения | EU Low Voltage Directive and EMC demands re CE-marking complied with LVD tested acc. EN 60730-1 og EN 60730-2-9, A1, A2 EMC tested acc. EN50082-1 og EN 60730-2-9, A2 |
|
Управление двумя компрессорами
Этот режим используется для управления двумя компрессорами одной производительности. Принцип регулирования состоит в том, что один компрессор включается и выключается по дифференциалу термостата, а второй по половине дифференциала. Когда термостат включается, запускается компрессор с меньшим количеством рабочих часов. Другой компрессор запустится только после установленной задержки времени. Когда температура воздуха упадёт на величину, равную половине дифференциала, один компрессор остановится, а второй будет продолжать работать и не остановится до тех пор, пока не будет достигнута требуемая
температура. Используемый компрессор должен быть такого типа, который в состоянии запуститься при высоком давлении.
Изменение уставки температуры
Применяется в оборудовании, где часто меняются различные группы продуктов. Здесь настройка температуры изменяется при помощи сигнала на цифровом входе. Этот сигнал изменяет нормальное значение настройки термостата на заданную величину. Одновременно пределы аварийной сигнализации соответственно увеличиваются на ту же величину.
Цифровые входы
Контроллер имеет два цифровых входа, которые могут использоваться для следующих функций: уборка, функции дверного контакта с аварийной сигнализацией, запуска оттайки, координированной оттайки, переключения между двумя уставками температуры, мониторинга цифровых входов через систему передачи данных.
Уборка
Эта функция облегчает управление холодильной установкой при уборке. Посредством трёх нажатий на выключатель вы переходите от одной фазы к другой. Первое нажатие останавливает охлаждение — вентиляторы продолжают работать. Второе нажатие останавливает вентиляторы. Третье нажатие возобновляет охлаждение. За различными статусами можно следить по дисплею. По сети сигнал о начале уборки передаётся на центральный интерфейсный модуль. Этот аварийный сигнал может регистрироваться, что позволяет отследить график уборкиФункция дверного контакта. В холодильных и морозильных камерах дверной контакт может включать и выключать освещение, запускать и останавливать охлаждение, а также выдавать аварийный сигнал, если дверь остаётся открытой слишком долго.
Оттайка
В зависимости от применения может быть выбран тип оттайки:
– естественная: Вентиляторы продолжают работать во время оттайки;
– электрическая: Включается нагревательный элемент;
– рассолом: Вентиль поддерживается в открытом положении, обеспечивая расход рассола через испаритель;
– горячим газом: Соленоидные вентили управляются таким образом, что горячий газ может протекать через испаритель.
Оттайка может быть запущена различными способами:
– интервалом: оттайка начинается с фиксированным интервалом времени, положим через каждые восемь часов;
– временем охлаждения: оттайка начинается при фиксированном времени охлаждения (наработке компрессора, времени открытия соленоида). При малой потребности в охлаждении следующая оттайка откладывается;
– графиком: здесь оттайка может быть начато в фиксированные часы дня и ночи. Однако максимальное количество не превышает 6 раз.
– контактом: оттайка запускается посредством сигнала на цифровом входе;
– по сети: сигнал на оттайку получается от центрального интерфейсного модуля системы передачи данных;
– по температуре S5: в системах 1:1 может контролироваться эффективность испарителя; обмерзание может начать оттайку;
– вручную: дополнительная оттайка может быть включена посредством долгого нажатия самой нижней кнопки контроллера.
Все указанные способы могут использоваться без какой-либо последовательности — оттайка начнётся при активировании любого способа.
Координированная оттайка
Координированная оттайка может быть выполнена двумя способами. Посредством кабельного соединения между двумя контроллерами, или через систему передачи данных.
Кабельные соединения
Один из контроллеров определяется как главный контроллер, и в него может быть вмонтирован модуль с батарейкой, обеспечивающей энергонезависимость часов реального времени. Когда оттайка запущена, все ведомые контроллеры по сигналу главного тоже запускают оттайку. После оттайки контроллеры переходят в режим ожидания. Когда все контроллеры перешли
в режим ожидания, происходит переход к охлаждению. (Если хотя бы один из группы требует оттайки, другие его ждут).
Оттайка посредством передачи данных
Все контроллеры снабжены модулями передачи данных, и при помощи функции централизованного управления оттайка может координироваться с интерфейсного модуля.
Оттайка по необходимости:
– на основе времени охлаждения
Оттайка начинается по истечении суммарного фиксированного времени охлаждения. (Наработке компрессора, времени открытия соленоида).
– по температуре
Контроллер постоянно отслеживает температуру S5. Между двумя оттайками температура S5 будет понижаться по мере накопления льда (компрессор работает дольше и понижает температуру S5). Когда температура упадет ниже указанного предела, начнётся оттайка. Это работает только в системах 1:1.
Дополнительный модуль
Контроллер может быть снабжён съемным модулем, если этого требует применение. Контроллер изготавливается вместе со штекером, так что модуль нужно просто вставить внутрь.
Модуль батареи и звукового сигнала
Этот модуль гарантирует поддержание нужного напряжения на контроллере, если напряжение питания отключается более чем на четыре часа. Таким образом, часы не сбрасываются при неполадках с электричеством.
Передача данных
Если требуется подключить контроллер к системе мониторинга и управления, в контроллер нужно установить модуль передачи данных (сетевую карту).
holod-controllers.ru
Danfoss EKC 347 – холодильные контроллеры
Контроллер Danfoss EKC 347 может использоваться для регулирования уровня жидкости в: насосных резервуарах; сепараторах; промежуточных охладителях; конденсаторах; ресиверах. Датчик сигнала постоянно регистрирует уровень хладагента в резервуаре. Контроллер получает этот сигнал и открывает или закрывает вентиль, так что уровень хладагента всегда поддерживается в заданных границах. Датчик уровня может быть емкостным или поплавковым.
Узнайте где купить
Скачать инструкцию
Другие контроллеры
| Напряжение питания | 24 В переменного тока ±15 %, 50/60 Гц, 60 В·А (напряжение питания гальванически отделено от входных и выходных сигналов | |
| Потребляемая мощность | Контроллер — 5 В·А; 20 Вт катушка для AKV — 55 В·А | |
| Входной сигнал | Сигнал уровня 4—20 мA или 0—10 В | |
| Смещение опорного сигнала 4—20 мА, 0—20 мA, 2—10 В или 0—10 В | ||
| Сигнал обратной связи с ICAD 4—20 мА | ||
| Внешний включатель start/stop | ||
| Выход реле | 2-позиционный, SPST | AC-1: 4 А (омический), АС-15: 3 А (индуктивный) |
| Аварийное реле | 1-позиционный, SPST | |
| Выход тока | 0—20 мA или 4—20 мA; Максимальная нагрузка: 500 Ом | |
| Подключение клапанов | IICM, MEV — через токовый выход. AKV/A — 24 В перем. тока на клапан с контроллера | |
| Передача данных | Можно подсоединить модуль передачи данных | |
| Окружающая температура | От −10° до +55°С во время работы; От −40° до +70°С во время транспортировки | |
| Корпус | IP 20 | |
| Вес | 300 г | |
| Монтаж | на рейки DIN | |
| Дисплей | светодиоды, 3 цифры | |
| Клеммы | макс. 2,5 мм2, многожильные | |
| Одобрения |
Испытано LVD в соответствии с EN 60730-1 и EN 60730-2-9. Испытано EMC в соответствии с EN 50081-1 и EN 50082-2 |
|
Контроллер может получать сигнал, который в состоянии сместить настройку. Если используется вентиль с приводом, контроллер может получить информационный сигнал о состоянии клапана.
Расширительный клапан
Чтобы определить тип нужного расширительного клапана, необходимо знать производительность клапана и его назначение.
Могут быть использованы 2 типа расширительных клапанов:
– ICM — клапан прямого действия, управляется шаговым электродвигателем типа ICAD;
– AKV/A — импульсный расширительный клапан.
Управление посредством ПК
Контроллер может быть снабжён системой передачи данных, что позволяет интегрировать его в систему ADAP-KOOL®. Таким образом, управление работой, мониторинг и сбор данных может осуществляться с одного ПК или на месте.
holod-controllers.ru
