Контроллеры Danfoss MCX. Империя Холода
Журнал: №2(71) Март 2015
Рубрика: Компоненты
Автор: М.Ю. Катраев (инженер отдела холодильной техники, ООО «Данфосс»), И.В. Янышев (технический директор, компания FreeTech)
Серия программируемых логических контроллеров Danfoss MCX — основа для разработки эффективных решений комплексной автоматизации инженерных систем. Некоторое время назад в составе оборудования Danfoss появилась линейка программируемых логических контроллеров MCX.
Модельный ряд MCX достаточно широк и содержит в себе модели с различным количеством входов и выходов, а также различные варианты конструктивного исполнения: крепление на панель и на DIN-рейку, жидкокристаллический, светодиодный дисплей или вариант без дисплея. В качестве опций к данным контроллерам доступны расширительные модули, различные типы выносных дисплеев.
Контроллеры MCX поддерживают протоколы связи CANbus, Modbus и Ethernet, что позволяет включать их в существующую систему мониторинга и управления или создавать свою собственную на их базе.
Для создания системы управления недостаточно приобрести контроллер. Необходимо загрузить в него соответствующую программу, которая подойдет для необходимого применения.
Можно создать программу самостоятельно. Для этого Danfoss предлагает графическую среду программирования MCX Design.
Если нет возможности тратить время и средства на написание программного обеспечения, можно обратиться к специалистам из сторонних организаций.
Пожалуй, наибольший опыт работы с контроллерами MCX накоплен у компании FreeTech. Специалисты данной компании создали пакет программ для управления различными инженерными системами зданий (приточно-вытяжные установки, тепловые пункты, освещение, насосные агрегаты и пр.) на базе контроллеров MCX. Все программные модули, разработанные FreeTech, являются частью системы комплексной автоматизации FreeBMS.
Основной идеей FreeBMS является единая концепция управления инженерным оборудованием зданий с готовым набором стандартных программных приложений для каждого типа оборудования. При использовании системы FreeBMS дорогостоящая и трудозатратная операция по написанию программного обеспечения заменяется простым выбором соответствующего программного приложения и настройкой параметров внутри контроллера. Причем, выбор и настройка осуществляются на производстве компании FreeTech.
Рис.1. Модельный ряд Danfoss MCX
Рис.2. Экраны программы для управления вентиляционной установкой
Применение FreeBMS позволяет конструировать единые системы управления из готовых программных приложений, снижая затраты на проектирование, ввод в эксплуатацию и последующее обслуживание.
Из преимуществ FreeBMS можно выделить следующие:
- экономия на разработке и вводе в эксплуатацию программного обеспечения — нет необходимости тратить время и средства на разработку программного обеспечения, а также на доводку и исправление недочетов на объекте;
- оптимизация стоимости комплекта — FreeBMS подразумевает использование оптимального комплекта компонентов, главным образом из линейки MCX, предназначенного для решения конкретных задач. Не используются компоненты с завышенными функциональными и, следовательно, ценовымипоказателями;
- экономия времени — благодаря широкой линейке стандартных и типовых шкафов управления, а также шаблонов SCADA, разработка и реализация проекта по автоматизации значительно ускоряется;
- энергосбережение — специально разработанные алгоритмы управления позволяют согласованно управлять различным инженерным оборудованием (чиллер, вентиляция, тепловой пункт и т.д.) для достижения максимальной энергоэффективности;
- экономия на сервисном обслуживании — благодаря оптимизации и однотипности используемого оборудования, стоимость поддержания работоспособности системы минимальна;
- экономия на модернизации — при дополнении или замене на другие типы аппаратов установки не требуется проводить перепрограммирование контроллеров, достаточно настроить параметры контроллера силами сервисной организации с использованием подробного руководства оператора.

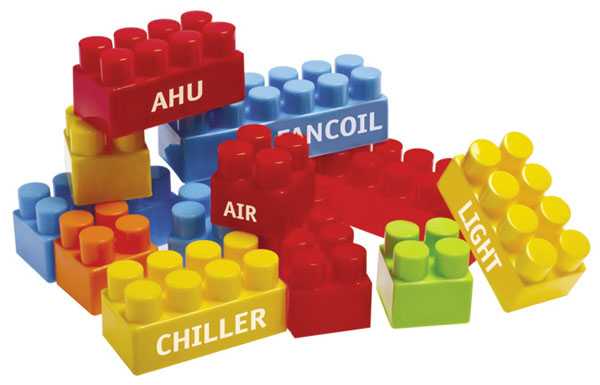

Рис.3. FreeBMS — просто, как конструктор
Тесное сотрудничество компаний Danfoss и FreeTech позволило организовать бесперебойную систему поставок решений от завода до конечного пользователя. Наличие собственного склада «Данфосс» на территории РФ является дополнительным преимуществом, позволяющим организовать локальные запасы продукции в соответствии с запросами клиентов.
danfoss.ru
Журнал: №2(71) Март 2015
Рубрика: Компоненты
Автор: М.Ю. Катраев (инженер отдела холодильной техники, ООО «Данфосс»), И.В. Янышев (технический директор, компания FreeTech)
www.holodinfo.ru
Danfoss
Выбрать валюту: Российский рубльДоллар СШАЕвро+7 (863) 207-24-17
+7 (863) 219-71-65
Программируемый контроллер Danfoss MCX06C LED RS485 S.
Артикул (Single Pack): 080G0066
Артикул (Industrial Pack, 32 шт): 080G0107
Комплект разъемов, кабель длиной 1м: 080G0081
Комплект разъемов, кабель длиной 2м: 080G0082
Комплект разъемов MCX06C: 080G0175
Примечание: индивидуальная упаковка (S) не включает в себя стандартные клеммные разъемы.
|
АНАЛОГОВЫЕ ВХОДЫ |
MCX06C |
|
NTC, 0/1 В, 0/5 В, выбирается с помощью ПО |
2 |
|
Универсальный NTC, PT1000, 0/1 В, 0/5 В, 0/10 В, ВКЛ/ВЫКЛ, 0/20 мА, 4/20 мА, выбирается с помощью ПО |
2 |
|
Общее кол-во |
4 |
|
ЦИФРОВЫЕ ВХОДЫ |
|
|
Контакт без напряжения |
6 |
|
Общее кол-во |
6 |
|
АНАЛОГОВЫЕ ВЫХОДЫ |
|
|
0/10 В пост. тока, ШИМ, ФИМ, выбирается с помощью ПО |
1 |
|
ШИМ, ФИМ, выбирается с помощью ПО |
1 |
|
Общее кол-во |
2 |
|
ЦИФРОВЫЕ ВЫХОДЫ |
|
|
Реле SPST 5 А (нормально разомкнутые контакты) |
6 |
|
Общее кол-во |
6 |
|
ПРОЧЕЕ |
|
|
Изолированное электропитание 20/60 В пост. тока – 24 В перем. тока |
• |
|
Разъем для ключа программирования |
• |
|
Разъем для выносного дисплея и клавиатуры |
• |
|
Звуковая сигнализация |
|
|
CANbus |
• |
|
Часы реального времени |
• |
|
Последовательный интерфейс Modbus RS485 |
• |
|
Размеры (мм) |
33×75мм |
|
Монтаж |
Панель |
|
Описание |
Артикул |
|
MCX06C, 24 В, светодиодный дисплей, RS485, часы реального времени, S |
080G0066 |
|
MCX06C, 24 В, светодиодный дисплей, RS485, часы реального времени, I |
080G0107 |
Компактный программируемый контроллер Danfoss MCX06C LED RS485 S. К контроллеру прилагается набор клеммных разъёмов. Минимальный заказ – 1 шт.
Контроллеры Danfoss MCX широко примененяются для задач автоматизации вентиляции, кондиционирования, тепло- холодоснабжения зданий. Его отличительные особенности:
● Программируемость;
● Возможность использования универсальных конфигурируемых приложений;
Документация:
Больше информации о программировании контроллера и инструкции: https://www.mcx.support/
| Программируемые контроллеры Danfoss MCX | |
| Ethernet порт и Web-сервер | Нет |
| Дисплей | LED |
| Количество аналоговых выходов | 2 |
| Количество аналоговых и универсальных входов | 4 |
| Количество релейных выходов | 6 |
| Напряжение питания | 24V AC/DC |
| Поддержка SD-карты памяти | Нет |
| Последовательный порт RS-485 (Modbus RTU) | Есть |
| Управление электронным ТРВ | Нету |
| Часы реального времени | Есть |
