Техническая документация для оборудования VTS
Подключение водяных теплообменников VS и водяных охладителей WCL
Подключение водяных теплообменников VS должно быть выполнено таким образом, чтобы избежать напряжения, которое может привести к механическим повреждениям или образованию трещин. Ни тяжесть трубопровода, ни температурные перепады не должны быть направлены на патрубки водяного теплообменника. В зависимости от местных условий следует применять компенсацию в системе трубопроводов на входе и выходе в целях исключения продольного расширения трубопровода. При подключении трубопроводов теплоносителей к патрубкам теплообменников, имеющим резьбовые соединения, необходимо законтрить патрубок теплообменника дополнительным ключом. Подводящие коммуникации следует располагать таким образом, чтобы они не затрудняли доступ к другим секциям агрегата. Способ подключения коммуникаций к теплообменникам должен обеспечивать легкий демонтаж трубопровода в целях беспроблемного демонтажа теплообменника из агрегата в момент проведения обслуживания и ремонта.
Теплообменники VTS подключаются через патрубки к теплоносителям так, чтобы они работали в режиме противотока с потоком воздуха. Прямоточное подключение теплообменников может привести к снижению их тепловой мощности.
Электрический нагреватель
Кабели питания электронагревателя должны быть пропущены через панель корпуса с тыльной стороны. Если кабели протягиваются через инспекционную панель, то они не должны мешать открытию этих панелей при сервисных работах. Подключение нагревателя с управляющим модулем MDL.HE-AC производится непосредственно в секции нагревателя по Инструкции модуля управления MDL.HE-AC. В остальных случаях подключение питания электронагревателя следует выполнять через отдельный электрощит, не входящий в поставку автоматики VTS. Каждый нагревательный элемент электронагревателя отдельно подключается к клеммной колодке, находящейся сбоку нагревателя. Электронагреватель должен быть подключен так, чтобы он включался только после включения вентилятора. Кроме того, при остановке вентилятора электронагреватель должен быть отключен. В зависимости от установленной системы автоматики мощность нагревателя может регулироваться плавно или ступенчато. Для ступенчатой регулировки нагревателя, нагревательные элементы следует соединять в группы по три . Нагревательные элементы в каждой группе размещены симметрично в окне нагревателя. Мощностные возможности нагревателей в зависимости от метода подключения отдельных групп нагревательных элементов и количества подключенных групп указаны в таблице инструкции подключения.
На колодке имеются клеммы для подключения проводов заземления РЕ и нейтрального N (корпус нагревателя должен быть подключен к заземлению или нулевому проводу). Там же имеются клеммы 0,7 08 и 0,9 для термостата, который предохраняет от чрезмерного повышения температуры внутри нагревателя. Это может случиться при снижении расхода воздуха или его отсутствии. Спирали электрических элементов выходят из строя при перегреве и отсутствии охлаждения движущимся воздухом.
- Термостат обязательно должен быть подключен к системе управления нагревателя.
Работа термостата базируется на особенностях биметаллического элемента, размыкающего цепь управления питанием нагревателя при температуре окружающего термостат воздуха до 65?C. После аварийного выключения включение нагревателя происходит автоматически при снижении температуры на 20?C. После планового или аварийного (спровоцированного перегревом) отключения питания нагнетающий вентилятор должен работать еще определенное время (0,5-5 мин.), пока не остынут спирали электро нагревателя. В случае нагревателя с плавной регуляцией мощности все электрические подключения и конфигурацию системы управления нагревателя следует выполнять согласно указаниям, находящимся в Инструкции по эксплуатации нагревателя.
Двигатель вентилятора
Вентиляционные установки VS 10-650
Двигатели вентиляторов приспособлены для работы в пыльной и влажной среде (IP55), a их изоляция (класса F) приспособлена для работы с преобразователем частоты. Не требуется никаких дополнительных средств для защиты двигателей от условий в вентиляторной секции агрегата. Двигатели, используемые в агрегатах в стандартном варианте, имеют собственное охлаждение в виде вентилятора, установленного на валу электродвигателя. Кабели электропитания двигателя должны проходить через резиновые розетки в отверстиях в задней панели корпуса вентиляционной установки Ventus. В случае, когда отверстия для пропуска кабелей закрыты тонким слоем металла, следует его аккуратно убрать.
ВНИМАНИЕ! Кабели электропитания электро двигателя VTS нельзя проводить через инспекционные панели.
Двигатели вентилятора с прямым приводом малой мощности (до 2.2 кВт) запитываются напряжением 3х220В через однофазный (230 В) преобразователь частоты. Двигатели большей мощности запитываются напряжением 3х400В через трехфазный (3х400в) преобразователь частоты.
Перед подключением двигателя необходимо проверить номинальные значения напряжения питания и выхода с преобразователя частоты. Подключение двигателя должно выполняться с использованием защиты, подходящей для применяемого типа преобразователя. Если двигатель запитывается через преобразователь частоты, то подключать защиту нет необходимости. Она реализована в самом преобразователе и ее можно активировать посредством задания определенных параметров и прописыванием номинальных значений, в соответствие с инструкцией на преобразователь частоты. Если вентиляторная секция VTS укомплектована несколькими вентиляторами, то должна быть обеспечена их синхронная работа. Система управления вентиляторами должна обеспечивать синхронный запуск, остановку и контроль скорости вращения. В случае поломки или остановки одного из вентиляторов, вся секция должна быть остановлена. Внимание! На инспекционную панель вентиляторной секции установлен предохранительный выключатель, вызывающий остановку вентилятора в случае несанкционированного открытия инспекционной панели. Выключатель должен быть подключен к преобразователю частоты в соответствии со схемой, указанной в отдельном руководстве: «Управление и связь по протоколу Modbus. Приложение к руководству пользователя для LG iC5/iG5A».При подключении преобразователя частоты токи высокой частоты или гармонические составляющие напряжений в питающих двигатель кабелях могут возбуждать электромагнитные помехи. Соединение между преобразователем частоты и двигателем следует производить экранированными проводами согласно указаниям, представленными в Инструкции по эксплуатации преобразователя частоты.Перед первым запуском, а также после длительного простоя необходимо проверить сопротивление изоляции между корпусом и обмоткой постоянным током.Для новых, очищенных или восстановленных обмоток минимальное сопротивление должно быть10 M? относительно земли.
vtsservice.ru
Автоматика VTS, системы регулировки оборудования кондиционирования и вентиляции
С целью минимизации расходов на эксплуатацию и обеспечения возможности профессионального управления системами кондиционирования и вентиляции были разработаны специальные алгоритмы. Комплект запрограммированных тщательно подобранных приложений автоматики VTS CLIMA сохраняет требуемые параметры поставляемого воздуха, гарантируя безаварийную и безопасную работу всех агрегатов.
Для обслуживания установок VENTUS используется следующее оборудование:

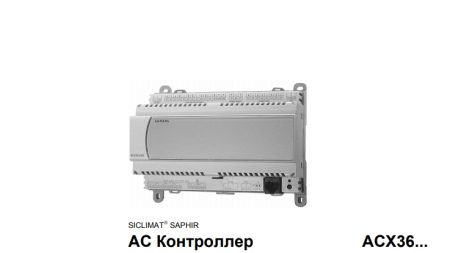

- Контроллеры VTS – применяются в высокотехнологичных агрегатах, предусматривающих внешнюю локальную коммуникацию или интеграцию с системой центрального управления BMS.
- Аппликации автоматики VTS – схемы соединений, реализующие дистанционное управление работой агрегатов и предназначенные специально для самостоятельно работающих вытяжных установок. Они имеют простой и понятный интерфейс пользователя (HMI). В упрощенной и продвинутой версиях комплектные решения обеспечивают экономию энергии и безопасность работы систем.
- Автоматика для контроля и управления VTS OPTIMA – используется для реализации простых стандартных решений.
Агрегаты VENTUS N-type оснащаются комплектом автоматики, обеспечивающим комфортный микроклимат практически в любых помещениях при минимуме затрат. Главным его элементом является свободно программируемый контроллер, который функционирует совместно с пультом управления HMI OPTIMA. Они гарантируют удобство управления и простоту регулирования основных параметров работы систем.
Также мы предлагаем другие пульты управления для систем различных уровней сложности – HMI Basic UPC и HMI Advanced UPC. Среди прочего оборудования, необходимого для стабильной и правильной работы агрегатов, отметим сервопривод VTS, отвечающий за плавное открытие/закрытие клапанов.
Обновленная гамма контроллеров
ULTRA+ | SMART | MAIN | LX | ||
ИСТОЧНИК ТЕПЛОТЫ/ХОЛОДА | 1 источник | • | • | • | • |
2 источник | • | • | • | ||
3 источник | • | • | |||
4 источника и больше | • | ||||
СВЯЗЬ С ВЫШЕСТОЯЩЕЙ СИСТЕМОЙ | Modbus TCP/IP | • | • | ||
BebServer | • | • | |||
BacNET | • | • | |||
ФУНКЦИИ | Двойная защита от замораживания водяного нагревателя (датчик температуры обратной воды и термостат за нагревателем) | • | • | • | |
Активная защита секции теплоутилизации от образования инея (датчик температуры на выходе) | • | • | • | ||
Измерение и регулирование постоянного расхода воздуха (CAV) | • | • | |||
Регулирование заданного давления воздуха при переменном расходе (VAV) | • | • | |||
Регулирование концентрации углекислого газа (СО2) в воздухе | • | • | |||
Регулирование относительной влажности воздуха | • | • | |||
Управление предварительным нагревателем -дополнительная защита секции теплоутилизации при очень низких температурах | • |
Новые функции
Измерение и настройка постоянного расхода воздуха (CONSTANT AIR VOLUME)
- Поддержание постоянного, заданного расхода воздуха при изменении аэродинамического сопротивления потоку воздуха – компенсация изменений внутреннего сопротивления вентиляционного агрегата (например, при изменении степени загрязнения воздушных фильтров, разных нагрузках камеры смешивания и т.п.)
- Выбор мощности вентгруппы в соответствии с требованиями системы вентиляции
- Подключение двигателей через разъем на внешней поверхности корпуса агрегата и запрограммированные в заводских условиях на расчетные параметры преобразователи частоты
Поддержание постоянного давления воздуха при изменении его расхода (VARIABLE AIR VOLUME)
- Регулирование давления воздуха при изменении его расхода (изменение расхода осуществляется системой распределения воздуха – например., с помощью регуляторов VAV)
CO2
- Автоматическое регулирование расхода наружного воздуха (поддержание концентрации СО2 на уровне ниже заданного значения)
- Оптимизация расхода тепловой и электрической энергии
Управление электронагревателем
- Система плавного регулирования, обеспечивающая возможность мгновенного выбора величины мощности в зависимости от текущих потребностей
Регулирование относительной влажности воздуха
- Возможность регулирования процесса увлажнения в орошаемой насадке и при паровом увлажнителе
- Возможность управления процессом осушения воздуха
Управление камерой смешивания
- Плавное управление камерой смешивания внешним сигналом или в зависимости от регулирования по СО2 и др.
- Оптимизация процесса вентиляции для снижения расхода энергии (тепловой и электрической)
Источник теплоты / холода
- Главный нагреватель воздуха
- Главный охладитель воздуха
- Энергоутилизация (перекрестно-точный, вращающийся теплообменник, блок гликолиевых теплообменников)
- Камера смешивания
- Предварительный нагреватель воздуха (перед теплоутилизатором) – электрический/водногликолевый
- Второй нагреватель воздуха (предназначенный, главным образом, для процессов осушения)
Упрощенный пульт управления HMI Basic для установок Ventus | |
![]() | Параметры работы:
Функции HMI Basic:
|
Режим работы:
- Авто – вентустановкаработает в зависимости от настроек Календаря, внешних сигналов управления(дискретные входы), критических температур, например слишком низкая, температура приводит к запуску вентустановки инемедленному прогреву помещения
- Выкл – вентустановкавыключена: вентиляторы остановлены,воздушные клапаны и регулирующие клапаны закрыты, все датчики и измерительныеустройства активированы – для защитыустановки от повреждений, напримерпротивопожарная защита, защита отзамораживания.
- Пониж – экономныйрежим с пониженными параметрами. Настраиваемые производительность вентилятора изона нечувствительности для регулятора температуры. Для сниженияэнергопотребления имеется возможность установить низкую скорость вентиляторов ибольшую зону нечувствительности алгоритма регулирования температуры.
- Эконом – экономныйрежим с повышенными параметрами. Настраиваемые производительность вентилятора изона нечувствительности для регулятора температуры. Для оптимизацииэнергопотребления имеется возможность установить более высокую скоростьвентиляторов и более узкую зону нечувствительности алгоритма регулированиятемпературы
- Комфорт – Комфортный режим.Настраиваемые производительность вентилятора и зона нечувствительности длярегулятора температуры. Для получения максимального комфорта алгоритмрегулирования температуры может использовать минимальную зонунечувствительности и вентиляторы могут работать с наибольшейпроизводительностью.
Расширенный пульт управления HMI Advanced для установок Ventus | |
![]() | Параметры работы:
Расширенный интерфейс пользователя HMI Advanced:
|
Параметры, доступные на ЖК – дисплее зависят от типа вентустановки и схемы автоматики. Следовательно , в вентустановке, не оборудованной нагревателем , функции, относящиеся к модулю нагревателя, видны не будут . HMI Advanced UPC не может быть использован как датчик температуры в помещении .
Режим работы:
- Текущий режим – указывает текущий режим, в зависимости от настройки HMI, аварий, внешних сигналов управления и т. д.
- От HMI – отображение режима работы, заданного на HMI.
- От BMS – отображение режима работы, полученного от системы диспетчеризации (BMS) по Modbus TCP/IP.
- Внешнее упр. – отображение режима работы, полученного от дискретных входов контроллера.
- HMI Basic – режим работы получен от HMI Basic UPC.
- По календарю – отображение режима работы по календарю.
- Текущ. сезон – выбор текущего времени года для работы универсального теплообменника. Если выбрано значение “Зима” – теплообменник работает как нагреватель, “Лето” – как охладитель. Используется в схемах автоматики с универсальным теплообменником, который может быть запитан теплоносителем от котла в зимнем режиме и холодоносителем от чиллера летом.
Пульт управления HMI OPTIMA для установок Ventus и Ventus N-TYPE | |
![]() |
Функции HMI OPTIMA:
|
- Стоп – установки отключена
- I скорость – система работает, вентиляторы вращаются на 1-ой скорости (низкий расход воздуха)
- II скорость – система работает, вентиляторы вращаются на 2-ой скорости (высокий расход воздуха)
- Ожидание – система остановлена для экономии энергии, но готова к автоматическому запуску, чтобы поддерживать температуру помещений в запрограммированном режиме
- Календарь – система работает автоматически в соответствии с программой часов реального времени
Состояние вентагрегата:
- Выключено – нормально, не аварийная остановка установки
- Включено – рабочее состояние, включены вентиляторы, а также нагревание / охлаждение, рекуперация в соответствии с выбранным режимом и потребностями
- Состояние тревоги – комплекс в состоянии тревоги
- Стоп авария – установка остановлена тревожным сигналом
- Предварительный прогрев – начальный прогрев нагревателя для исключения срабатывания противозамораживающей защиты при запуске
- Режим сервиса – установка остановлена и готова для задания основных параметров и кода аппликации автоматики
- Быстрый обогрев – специальный режим с максимально возможной рециркуляцией воздуха для быстрого прогрева обслуживаемых помещений
- Запаздывание остановки – специальный режим остановки вентагрегата с электронагревателем или охладителем с прямым испарением с запозданием выключения вентиляторов, для обеспечения безопасных условий работы теплообменников
