Контроллеры зентек – Zentec :: Главная

Многофункциональная система проектирования пользовательских алгоритмов и интерфейсов для контроллеров Zentec.

Программный комплекс ZWorkbench — принципиально новый продукт компании Zentec LLC, предназначенный для проектирования распределенных систем управления технологическим оборудованием.

ZWorkbench построен по модульной архитектуре, что дает возможность наращивать функционал системы со временем. В настоящий момент реализованы следующие модули:

  • Менеджер проектов;

  • Подсистема управления шаблонами программного обеспечения контроллеров;

  • Система программирования контроллеров — zetFBD;

  • Подсистема управления сетевой инфраструктурой;

  • Система хранения документации внутри проекта;

  • Система ведения текущей документации;

  • Модуль построения виртуальных приборов;

  • Система многооконной отладки.

При разработке концепции программного комплекса, инженеры Zentec делают упор на интуитивный интерфейс и максимально возможную автоматизацию рутинной работы технологов — основных пользователей ZWorkbench.

Основная идея ZWorkbench состоит в едином информационном пространстве для разработки проектов: документы, панели виртуальных приборов, электросхемы, справочные материалы, произвольные файлы, необходимые в работе, – все это находится всегда под рукой: Вы никогда не будете тратить время на поиск необходимого файла по накопителю Вашего компьютера — достаточно один раз импортировать его в  ZWorkbench.

Главный модуль, образующий систему, — «Менеджер проектов». Этот модуль берет на себя функции автоматического создания иерархии хранения пользовательских данных, копирования, переноса и начального документирования. Настройка модуля крайне проста: нужно всего лишь указать место хранения всех проектов. Это может быть локальная или сетевая папка или папка на облачном сервисе.

В ZWorkbench исполняемые алгоритмы (программы) существуют отдельно от контроллеров и являются шаблонами. Все шаблоны отображаются в дереве проекта, обеспечивая легкость переключения между ними. Несколько контроллеров в сети могут использовать один и тот же шаблон. Это очень важная функция при проектировании распределенных систем. Например, если в сети несколько устройств с одной и той же программой и на этапе отладки была обнаружена ошибка, то достаточно исправить ее в шаблоне, а ZWorkbench запишет изменения во все устройства, ссылающиеся на этот шаблон.

За организацию структуры хранения и использования исполняемых алгоритмов отвечает

подсистема управления шаблонами программного обеспечения.

Исполняемые алгоритмы создаются в режиме визуального программирования с помощью редактора zetFBD.

Подсистема управления сетевой инфраструктурой – обеспечивает построение сетей любого масштаба, любой разумной конфигурации. Эта подсистема позволяет программировать сети и подсети контроллеров в автоматическом режиме, переводить контроллеры в режим моста (возможно программировать подсети контроллеров, “сквозь” шлюзовой контроллер), отлаживать исполняемые алгоритмы непосредственно на контроллерах.

Чтобы все документы, относящиеся к разрабатываемому проекту были всегда под рукой ZWorkbench предоставляет систему хранения документов.
Можно импортировать отдельные документы и целые папки, копировать / вставлять / перемещать документы по директориям, открывать документы с помощью встроенных средств

ZWorkbench или с помощью внешних программ.

Даже самый простой проект требует отладки. С помощью модуля построения виртуальных приборов и системы многооконной отладки можно создавать виртуальные сети и виртуальные приборы любой сложности, которые позволят максимально точно имитировать работу реальных устройств, отлаживать программы в непрерывном и пошаговом режиме, вести многопользовательскую отладку на неограниченном количестве рабочих станций.

zentec.ru

Контроллеры вентиляции Zentec для автоматизации систем вентиляции

Сердцем и главным компонентом щита управления является программируемый логический контроллер для вентиляции (ПЛК). Данный компонент может применяться не только для обеспечения автоматизации вентиляционных систем, но и во многих других сферах. Его основная задача – контроль и управление всеми процессами работы в соответствии с написанной программой. «Вентавтоматика» предлагает контроллеры вентиляции Zentec, являясь официальным дилером этой компании.

Для чего нужен контроллер щита управления вентиляцией?

ПЛК – это главный элемент автоматики, встраиваемый в щиты управления. Его прежде всего используют для обеспечения эффективного функционирования и контроля вентиляционных установок, однако данные компоненты могут быть использованы в различных системах.
Так, к примеру, выпускаемые контроллеры приточно-вытяжной вентиляции позволяют автоматизировать процесс контроля притока свежего и удаления отработанного воздуха (для этого создается и настраивается программа, по которой и работает вся система). Они и помогают нормализовать микроклимат производственных помещений (в особенности на тех объектах, где важно контролировать уровень вредных веществ), торговых залов и даже просто жилых комнат коттеджей, гостиниц или многоквартирных домов.

Не только для потребностей вентиляционных систем

Клиенты компании «Вентавтоматика», как правило, принимают решение купить контроллер для вентиляции. Но данные ПЛК также часто используются в самых разных сферах, а именно:

  • в системах умного освещения;
  • для контроля теплообменниками;
  • в системах теплых полов;
  • для управления тепловыми завесами;
  • в системах ротации кондиционеров;
  • автоматизации индивидуальных тепловых пунктов (ИТП) и т.д.

Что делает контроллер управления вентиляцией?

Основными задачами контроллеров Zentec в щитах управления вентиляцией являются:

  • автоматическое регулирование температур;
  • систематические замеры и беспрерывный контроль важнейших параметров температуры воздуха и воды в теплосети, влажности и т.д.;
  • диагностика аварийных ситуаций;
  • передача различных управленческих команд основным устройствам вентиляционных систем – вентиляторам, калориферам, насосам и т.д.

5 причин заказать контроллеры для автоматизации систем вентиляции у нас:

  1. Гарантия высокого качества оборудования.
  2. Лучшие цены без наценок от посредников, скидки при первом заказе. Мы официальный дилер компании Zentec.
  3. Широкая сфера полезного использования контроллера управления (приточная вентиляция, вытяжная установка, система освещения и многие другие автоматизируемые процессы).
  4. Помощь с монтажом, инструкции в комплекте и бесплатные консультации от специалистов. Благодаря этому наши контроллеры управления вентиляцией – готовые решения для активного использования.
  5. Оперативная доставка по всей территории России.

ventavtomatika.ru

Загрузка пользовательских программ





Версия: 2.0

Документ D170314

Введение

В этой статье подробно рассмотрен процесс загрузки программного обеспечения в контроллер.



1. Откройте проект, который необходимо загрузить в контроллер;





2. В меню Инструменты выберите пункт

Диагностика и поиск;
3. Выберите COM порт (документ D140813), к которому подключен адаптер RS-485;





4. Нажмите кнопку Поиск и дождитесь появления в окне списка контроллер с необходимым адресом;
5. После того, как контроллер появится в списке, остановите поиск, выделите контроллер и нажмите кнопку Подключение;



6. Загрузите программу в контроллер с помощью кнопкок Загрузка в подчиненное устройство или Загрузка в главное устройство*.

  • Кнопка Загрузка в подчиненное устройство служит для загрузки программы в контроллер по порту, настроенному в режиме подчиненного.
  • Кнопка
    Загрузка в главное устройство служит
    для загрузки программы в контроллер по порту, настроенному в режиме мастера сети.



7. Если назначение портов в проекте отличается от текущей конфигурации контроллера, то программа выдаст предупреждение.
Если вы уверены, что все правильно, то надмите кнопку Да.

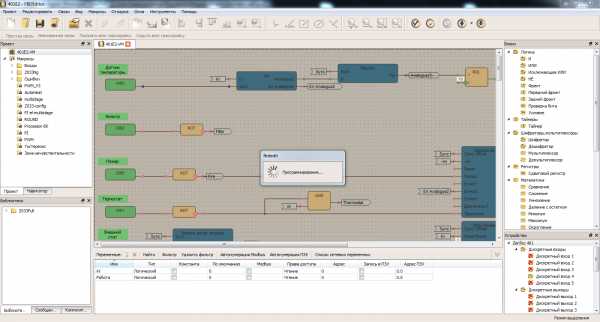

8. Начнется проверка проекта, версий программного обеспечения и, в случае успеха, программирование контроллера.





9. В случае, если zetFBD обнаружит в контроллере устаревшую версию микропрограммы, то будет выдано окно предупреждения о необходимости обновления микропрограммы контроллера (ядра), документ D150314.



zentec.ru

Все документы

Установка zetFBD на компьютер. Версии для Ubuntu Linux и Windows

Последнее изменение от 18.01.2016


Принципы проектирования программного обеспечения в среде разработки zetFBD.

Последнее изменение от 18.01.2016


Последнее изменение от 21.09.2014


Редактирование параметров блоков в среде разработки ПО для контроллеров zetFBD

Последнее изменение от 15.10.2014


Основные методы работы в zetFBD. Повседневные инструменты разработки.

Последнее изменение от 21.09.2014


Работа в ModBus сетях

Последнее изменение от 24.07.2014


Последнее изменение от 18.01.2016


Определение номера COM порта

Последнее изменение от 30.07.2014


Загрузка пользовательских программ в контроллер Zentec

Последнее изменение от 18.01.2016


Последнее изменение от 18.01.2016


Описание стандартных блоков zet FBD

Последнее изменение от 22.10.2014


zentec.ru

Приточная установка с электрическим теплообменником

Zentec :: Приточная установка с электрическим теплообменником

Приточная установка с электрическим теплообменником

технологическая схема управления

Программа обеспечивает управление приточной или приточно-вытяжной установкой с электрическим теплообменником.

Предусмотрено до двух ступеней нагревателя. Первая ступень нагревателя управляется плавно в диапазоне 0-100% мощности посредством твердотельного реле (ТТР). Вторая ступень подключается контактором.

Управление вентилятором осуществляется с помощью реле (от 1 до семи скоростей) или выхода 0-10В (возможно запрограммировать три пользовательские скорости).

Краткое описание:

  • Местное (с помощью панели Z033) и дистанционное (по сети Modbus RTU) управление вентиляционным агрегатом;
  • Развитые функции диагностики;
  • Управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха;
  • Контроль основных технологических параметров и выявление аварийных ситуаций;
  • Защита от перегрева и переохлаждения;
  • Плавный переход на рабочий режим.

Программа Ex-N

Название Описание Дата Тип
Ex-N.rar Программа управления системой вентиляции с электрическим теплообменником (до двух ступеней, первая ступень в режиме ШИМ) для контроллеров Z400 и M100 16.05.2016rar
D100316.pdf Инструкция для программы 12.03.2016pdf

Сайт находится на стадии наполнения и тестирования, некоторые страницы могут быть пусты или недоступны.

zentec.ru

Приточная установка с жидкостным теплообменником

Zentec :: Приточная установка с жидкостным теплообменником

Приточная установка с жидкостным теплообменником

технологическая схема управления

Программа обеспечивает управление приточной или приточно-вытяжной установкой с жидкостным теплообменником.

Управление вентилятором осуществляется с помощью реле (от 1 до семи скоростей) или выхода 0-10В (возможно запрограммировать три пользовательские скорости).

Краткое описание:

  • Местное (с помощью панели Z033) и дистанционное (по сети Modbus RTU) управление вентиляционным агрегатом;
  • Развитые функции диагностики;
  • Управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха;
  • Контроль основных технологических параметров и выявление аварийных ситуаций;
  • Многоступенчатая защита теплообменника от замерзания;
  • Предварительный прогрев;
  • Плавный переход на рабочий режим.

Программа W-N

Название Описание Дата Тип
D190315.pdf Инструкция к программе Z400W-N 11.05.2015pdf
Z400W-N.rar Программа Z400W-N 16.05.2016rar

Сайт находится на стадии наполнения и тестирования, некоторые страницы могут быть пусты или недоступны.

zentec.ru

Система программирования zetFBD

Установка zetFBD на компьютер. Версии для Ubuntu Linux и Windows

Последнее изменение от 18.01.2016


Принципы проектирования программного обеспечения в среде разработки zetFBD.

Последнее изменение от 18.01.2016


Последнее изменение от 21.09.2014


Редактирование параметров блоков в среде разработки ПО для контроллеров zetFBD

Последнее изменение от 15.10.2014


Основные методы работы в zetFBD. Повседневные инструменты разработки.

Последнее изменение от 21.09.2014


Работа в ModBus сетях

Последнее изменение от 24.07.2014


Последнее изменение от 18.01.2016


Определение номера COM порта

Последнее изменение от 30.07.2014


Загрузка пользовательских программ в контроллер Zentec

Последнее изменение от 18.01.2016


Последнее изменение от 18.01.2016


Описание стандартных блоков zet FBD

Последнее изменение от 22.10.2014


zentec.ru
