Форма радиатора отопления: чего больше, эстетики или функциональности?

Когда на различных форумах заходит речь о радиаторах отопления, то в основном обсуждается какой тип радиатора выбрать – алюминиевый, биметаллический, стальной панельный, но редко встретишь обсуждение формы радиаторов. Часть аудитории считает, что если радиатор закрывается экраном, заставляется диваном или прячется за шторой, то нет проблемы – и нет темы для обсуждения. Другая часть форумчан считает, что внешний вид радиатора – это исключительно дело вкуса. Давайте разбираться. Конечно, очень важно, чтобы прибор нравился и вписывался в интерьер квартиры, но форма радиатора – это не только дань дизайну и стилю, но и серьезная функциональная задача.

Как известно современный радиатор создает два тепловых потока: непосредственное излучение от поверхности радиатора и поток тепла от конвекции воздуха. В первом случае теплоотдача зависит от веса и площади поверхности радиатора – чем больше количество секций, тем больше тепла отдает радиатор. Во втором — все определяется конструкцией и формой радиатора. Спроектировать геометрию радиатора так, чтобы конвекция была максимальной — непростая инженерная задача. Почему? Во-первых, чтобы воздух свободно циркулировал через ребра радиатора, нужно правильно рассчитать аэродинамику прибора, во-вторых, секцию надо отлить по этим «лекалам», а сложные формы требуют ювелирной точности при литье и последующей обработке.

Таким образом, конструкция позволяет за счет геометрии усилить конвекцию и тем самым улучшить показатели теплоотдачи и сделать обогрев более энергоэффективным. Особенно это важно для больших помещений, загородных домов, где увеличение эффективности отопления на 10% может вести к существенной денежной экономии.

Давайте разберем, какие современные формы алюминиевых и биметаллических радиаторов сейчас представлены на рынке.

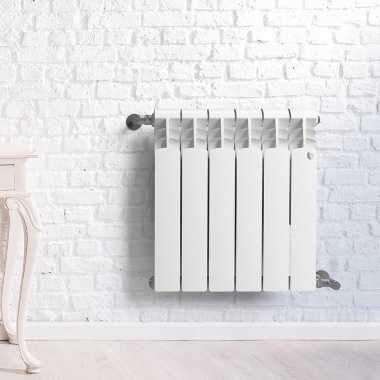

Классическая форма:



Такие радиаторы чаще всего стоят в наших домах. Формы разных производителей могут отличаться, но принцип работы примерно одинаков. Примерно 70% радиаторов на рынке именно классика.  Теплоотдача секции «классических» радиаторов – 140 – 175 ватт с секции

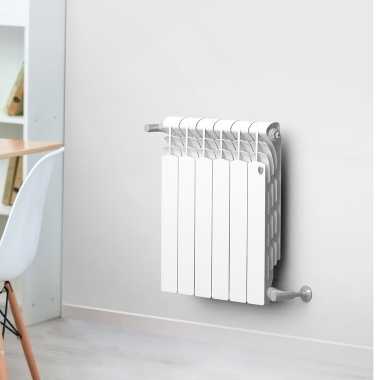

Радиатор с обратной конвекцией:

Радиатор такой конструкции есть в линейке Royal Thermo называется Indigo. Обратите внимание на дополнительное конвекционное окно в верхней части радиатора, благодаря такой форме, часть потока теплого воздуха направляется внутрь помещения, а часть в противоположную сторону, образуя перед окном своеобразную тепловую завесу. Такой радиатор рекомендуется использовать там, где есть риск серьезной теплопотери: в домах с большими окнами, если помещение находится с наветренной стороны, где роза ветров такая, что окно постоянно подвергается воздействию ледяного ветра. На верхних этажах домов, где всегда более ветрено. В помещениях со сквозняками. В просторных домах или комнатах, где нет возможности установить дополнительные радиаторы, или радиатор с большим количеством секций. В помещениях, которые приходится часто проветривать из-за отсутствия центральной системы вентиляции. Конструкция подобного радиатора позволяет снять 185 Ватт тепловой энергии с одной секции.



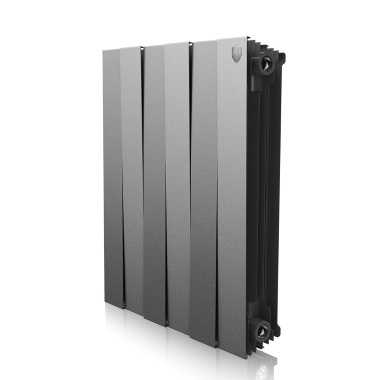

Радиатор с чередованием секций:

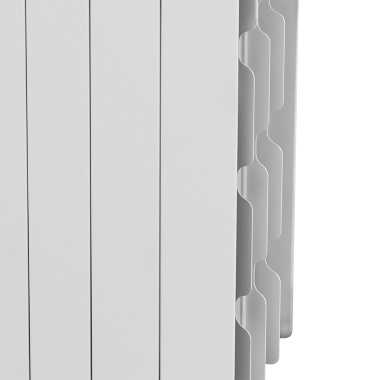

Есть на рынке и радиаторы с нестандартной геометрией. Такие радиаторы помимо необычного дизайна выполняют и конкретную функциональную задачу. Яркий пример – популярная у дизайнеров модель Pianoforte от Royal Thermo. Конструкция радиатора этой модели — чередование секций под разными углами наклона. Секции радиатора напоминают клавиши рояля — отсюда и название модели. Радиатор такой формы —  не только выглядит как самостоятельный элемент дизайна, но и усиливает конвекцию воздуха, что в свою очередь увеличивает его теплоотдачу до 5%. Теплоотдача одной секции 185 ватт



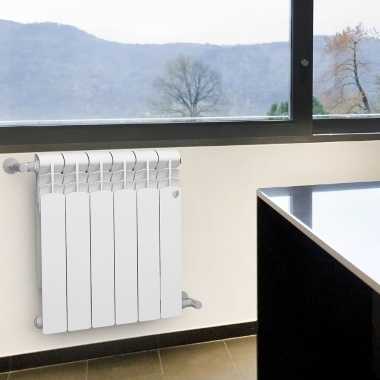

Радиатор с волнообразными внутренними ребрами.



Проблема поиска оптимальной формы радиатора для достижения максимальной конвекции заключается в том, чтобы найти золотую середину: слишком широкие воздушные каналы снижают скорость конвекции и КПД, а в слишком узких возникает воздушная пробка. Эта форма радиатора была экспериментально определена на опытных испытаниях. На вертикальном коллекторе радиатора Royal Thermo Revolution предусмотрены волнообразные ребра, которые работают наподобие «волнорезов», разрезая воздушные потоки, и препятствуют образованию воздушных пробок, тем самым ускоряя конвекцию. Теплоотдача каждой секции такого радиатора тоже достаточно высокая — 171 ватт.

Таким образом, при выборе радиатора руководствуйтесь не только типом радиатора, но и формой. Постарайтесь учесть не только стандартные параметры помещения – площадь, высоту потолка, число внешних стен и окон, но и все те факторы, о которых говорилось, и которым даже специалисты не всегда придают значение. Ведь главное — не только установить надежное оборудование, но и экономить на последующей эксплуатации, не мерзнуть и не перегревать помещение.



www.mastergrad.com

встраиваемые, инфракрасные, инверторные, керамические, латунные, видео и фото

Для обеспечения максимально комфортного микроклимата в наших домах и квартирах сегодня используются самые разные виды радиаторов. На рынке можно найти устройства нескольких типов, и все они отличаются не только по внешнему виду, но и по особенностям конструкции, а также по эксплуатационным параметрам.

В нашей статье мы расскажем, какими бывают отопительные приборы, отметив сильные и слабые стороны основных функциональных групп.

Отопительные приборы отличаются не только внешне

Основы работы

Конвекция или излучение?

Главным отличием устройств, используемых для обогрева помещений, является принцип их теплопередачи.

По этому принципу выделяют конвекторы, собственно радиаторы, а также устройства смешанного типа.

  • Конвекционный радиатор представляет собой систему, которая функционирует за счет движения воздуха. В нижнюю часть устройства поступает холодный воздух, затем он проходит через теплообменную решетку, где нагревается при контакте с ТЭНом или трубами с горячей водой, после чего выходит сквозь отверстия в верхней части конструкции.
  • Иногда естественной конвекции не хватает для эффективного теплообмена, и в нижней части конвектора устанавливается вентилятор, обеспечивающий принудительную циркуляцию.

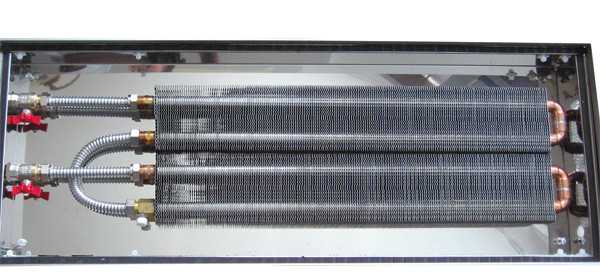

Устройство конвектора: трубки с теплоносителем и теплообменные пластины

  • Радиаторный принцип реализуется иначе. Внутри устройства двигается теплоноситель, который передает тепловую энергию стенкам батареи. Нагреваясь, стенки излучают тепло в окружающее пространство, за счет чего повышается температура воздуха.
  • Устройства смешанного типа сочетают в себе признаки конвекторов и «чистых» радиаторов. Примером такой системы может являться панельный стальной обогреватель, к корпусу которого дополнительно привариваются теплообменные пластины, играющие роль конвекционных ребер.

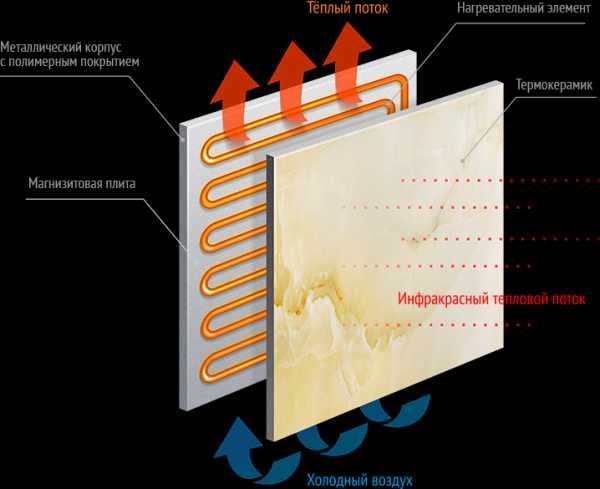

Принцип действия инфракрасной потолочной панели

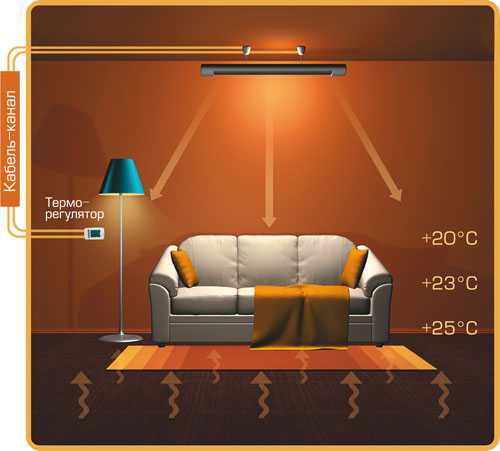

  • В отдельную группу стоит выделить также агрегаты, функционирующие за счёт ИК-излучения. Инфракрасный радиатор, работающей от электросети, нагревает не воздух, а окружающие предметы, потому специалисты считают подобные изделия более экономными.

Обратите внимание!
При установке ИК-обогревателей очень важно правильно их расположить, поскольку в «мертвой» зоне практически всегда будет довольно прохладно, ведь воздух там нагревается только за счет вторичного излучения и остаточного тепла.

Вода или электричество

Далее нужно разобраться с типом теплоносителя.

Здесь есть два варианта — вода или электричество.

  • Водяные батареи известны каждому из нас. Они представляют собой устройства из нескольких труб или резервуаров, по которым циркулирует нагретая до определенной температуры среда (не обязательно вода – это может быть и пар, и антифриз, и водно-спиртовая смесь). Теплоноситель отдает энергию стенкам труб и теплообменным пластинам, а те, в свою очередь, нагревают помещение.

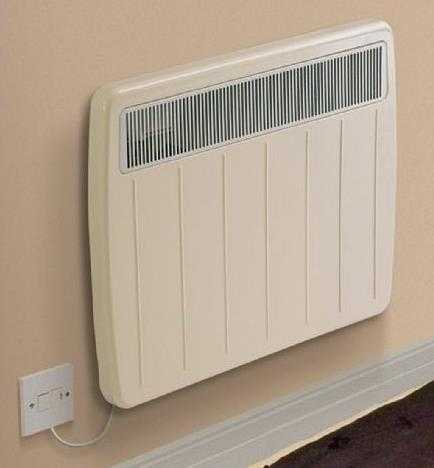

Фото настенного электрического отопительного устройства

  • Принципы действия электрорадиаторов более разнообразны. В них может использоваться либо жидкий теплоноситель на основе минерального масла, либо непосредственный нагрев воздуха при прохождении через раскаленные спирали или пластины (как у большинства электроконвекторов). В любом случае система потребляет достаточно много электричества, но при этом обеспечивает быстрый прогрев воздуха.
  • Отдельного упоминания заслуживают инверторные радиаторы. Они позволяют контролировать процесс нагрева в автоматическом режиме: при достижении установленной пользователем температуры нагревательный элемент не отключается, а переходит в режим пониженной мощности, экономя ресурсы. Это становится возможным за счет наличия в конструкции преобразователя переменного тока в постоянный (инвертора).

Обратите внимание!
Очень часто инверторные системы используются для комплексного климат-контроля, т.е. не только для обогрева, но и для кондиционирования.

Материал корпуса

От того, из какого материала изготовлена конструкция, зависит эффективность ее работы. Для водяных батарей это в первую очередь обусловлено разницей в теплопроводности металлов, а также другими эксплуатационными характеристиками.

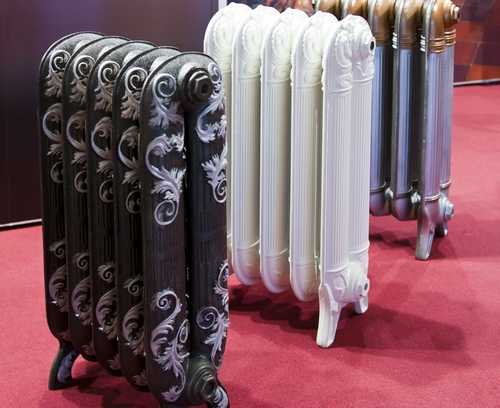

Несмотря на низкую теплоотдачу, оформленные «под старину» изделия из чугуна пользуются спросом

Сегодня на рынке представлены такие варианты:

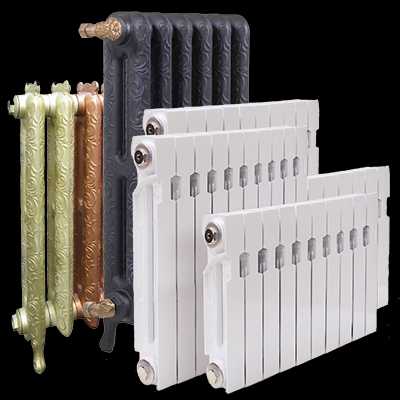

  • Изделия из чугуна – традиционный вариант, который постепенно выходит из употребления. Отличаются низкой теплоотдачей, высокой инерционностью (медленно нагреваются, медленно остывают), значительным запасом прочности.
  • Стальные конструкции — панельные и пластинчатые радиаторы. Теплопроводность стальных изделий выше, чем у чугунных, но они более подвержены коррозии.
  • Алюминиевые – наиболее выгодные с точки зрения теплоотдачи. В то же время алюминий не отличается гидравлической стойкостью, кроме того, он плохо переносит длительный контакт со щелочной водой.

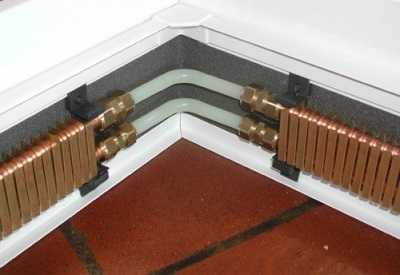

Медный или латунный радиатор практически не подвержен коррозии, и при этом обладает хорошей теплоотдачей

  • Биметаллические устройства (иногда встречается ошибочное название «биометрический радиатор») представляют собой комплекс из стальных или медных труб с алюминиевыми теплообменниками. Сочетают в себе достоинства стальных и алюминиевых моделей, при этом практически лишены функциональных недостатков. Главными минусом являлся высокая цена, но хорошая теплоотдача и значительный срок эксплуатации позволяют мириться с высокой стоимостью изделий данного типа.

Если же говорить об электрообогревателях, то их чаще всего делают из стали, а для производства защитных корпусов может применяться и силумин, и термостойкие полимеры.

Отдельную группу составляют изделия с керамическими элементами. Керамический радиатор обеспечивает равномерное распределение тепла, поскольку передняя пластина, изготовленная из обожжённой глины со стабилизирующими и упрочняющими добавками, играет роль своеобразного фильтра, выравнивающего и направляющего поток инфракрасных волн.

Радиаторы из композита объединяют металлические и керамические элементы

Особенности конструкции

Секционные и панельные изделия

По форме и особенностям устройства также можно выделить разные виды отопительных радиаторов.

Здесь на первый план выходит тип конструкции:

  • Если корпус изделия собирается из однотипных элементов, внутри которых циркулирует теплоноситель, то такую батарею называют секционной. Секционную конструкцию имеют чугунные, алюминиевые и биметаллические модели. Она позволяет подбирать нужное количество нагревательных ребер, корректируя мощность прибора в большую или меньшую сторону.

Гигиеническая отопительная панель с гладким стальным экраном

  • Стальные обогреватели чаще всего производятся путем штамповки одного стального листа. Поскольку они имеют монолитное строение, то и называют их панельными. Изменить размер такой батареи не получится, так что нужно изначально подбирать изделие с подходящей производительностью и габаритами.

Обратите внимание!
Если вам нужен гигиенический радиатор , т.е. модель, устойчивая к регулярной обработке в процессе влажной уборки, то вам подойдет именно стальное панельное устройство с максимально гладкой лицевой поверхностью.

  • Особняком стоят трубчатые конструкции (медные и стальные). Они представляют собой контуры из тонких трубок, которые соединяются между собой сварным способом. Внешне эти трубки выглядят как отдельные секции, но при этом конструкция прилучается неразборной.

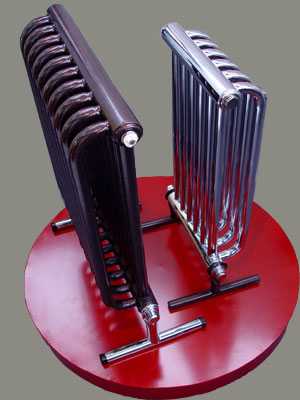

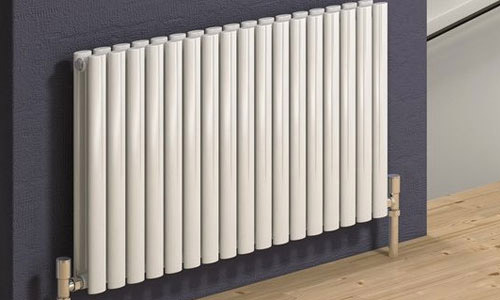

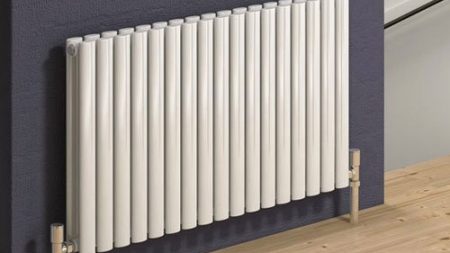

Трубчатые дизайнерские модели

Способ установки

Если вы планируете выполнять монтаж отопительных приборов своими руками, то для вас одним из важнейших пунктов классификации будет тип установки. По этому параметру различают такие типы конструкций:

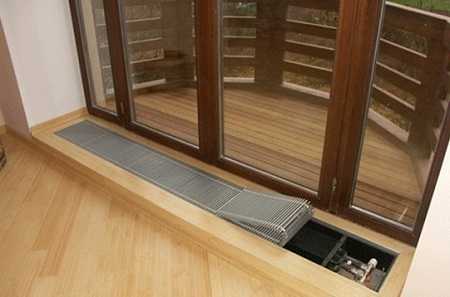

Встраиваемая модель в нише пола

Разновидность Ключевые особенности
Настенные
  • Сюда мы отнесем подавляющее большинство устройств, предназначенных для стационарного монтажа.
  • Радиаторы закрепляются на несущей поверхности с помощью специальных кронштейнов, после чего подключаются либо к отопительным трубам, либо к электросети дома.
  • Инструкция рекомендует располагать батареи таким образом, чтобы между сетной и задней поверхностью обогревателя оставлялся зазор для циркуляции воздуха.
Напольные Сюда можно отнести две группы приборов:
  • Тяжелые батареи, которые нельзя закрепить на стене ввиду их значительной массы.
  • Сравнительно небольшие обогреватели, которые устанавливаются на напольных кронштейнах при обустройстве системы отопления в домах со слабыми стенами.
Встраиваемые Встраиваемые радиаторы отопления обычно монтируются в нишах полов вдоль окон или порогов:
  • В верхней части такой радиатор комплектуется решеткой для вывода горячего воздуха.
  • За движение воздушных масс отвечает вентилятор.
  • Само устройство устанавливается на теплоизоляционной подставке, снижающей энергопотери.
Переносные
  • Также существуют и небольшие электрообогреватели, которые можно переносить с места на место и устанавливать возле ближайшей розетки.
  • Мощность их сравнительно невелика, потому применяются такие приборы в основном в качестве дополнительных источников тепла.

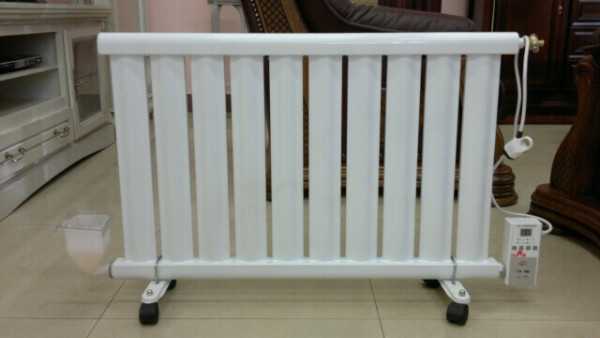

Переносное малогабаритное устройство

Заключение

Как видно из приведенного выше описания, все виды радиаторов имеют свои особенности. Выбор доступных моделей весьма широк, потому, чтобы не запутаться, стоит внимательно изучить приведённые выше сведения, а также просмотреть видео в этой статье, которое содержит большой объем дополнительной информации по данному вопросу.

gidroguru.com

Конвекционные радиаторы отопления: плюсы и минусы

Благодаря своей безопасности и удобству конвекционные радиаторы можно рассматривать в качестве основного вида отопления жилища. Рассмотрим достоинства и недостатки конвекторов.

Достоинства конвекционных радиаторов отопления

Больше чем 90% тепла конвекторы отдают конвективным путём, а оставшуюся часть – посредством излучения. В связи с этим, использование конвекционных радиаторов наиболее оптимально в очень холодных местах помещения - под окнами и около дверей. Тем самым, холодный воздух, поступающий с улицы, сразу же попадает в зону действия прибора.

Долговечность конвекционных радиаторов обуславливает медь, как материал для труб конвекторов, и применение холодной сварки при монтаже самих пластин охлаждения. Явных же признаков коррозии при эксплуатации конвекторов наблюдать не приходиться.

Конвекционные радиаторы обладают одним из самых низких показателей гидросопротивления среди радиаторов иных типов, так как труба, в которой содержится теплоноситель, имеет большой диаметр и относительно маленькую длину.

Недостатки конвекторов

На протяжении отопительного сезона один раз конвекторы следует подвергать очистке от пыли. Дело в том, что через устройство проходит много воздуха и конвектор забивается пылью. В результате радиатор охлаждается медленней. Для этого конвектор демонтируют и производят очистку водой под значительным давлением или сжатым воздухом.

Отапливать помещения только конвекторами нежелательно. Ведь излишек конвекционного тепла попросту пересушивает воздух в комнате, нарушая весь микроклимат в помещении. Поэтому использовать конвекторы следует точечно.

При производстве дешёвых моделей конвекционных радиаторов трубу с теплоносителем соединяют с пластинами охлаждения без использования сварки. Таким образом, со временем уровень теплоотдачи прибора снижается.

Кроме качественного изготовления конвекционного радиатора производителем, на соответствующую его работу влияет правильная установка прибора. А работа конвекторов с отопительными радиаторами лучевого тепла представляется самым приемлемым вариантом.
