Бытовые и промышленные обогреватели на отработанном масле

подвесной теплогенератор на отработке
    Содержимое:
  1. Виды устройств обогрева на отработке
    1. Классификация по прямому предназначению
    2. Классификация по конструкционным особенностям
    3. Классификация по типу используемого топлива
  2. Устройство обогревателей на отработке
  3. Область применения обогревателей на отработанных маслах
  4. Какой марки выбрать устройство обогрева
  5. Эксплуатационные особенности и безопасность

Провести газовый трубопровод к зданию, оформить все необходимые документы и разрешения, может быть настолько дорогим удовольствием, что заставляет искать дешевую альтернативу. Обогреватели на отработанном масле отличает простота установки, высокая эффективность и низкие расходы в процессе эксплуатации.

Виды устройств обогрева на отработке


Обогревательное оборудование, работающее на отработке, можно классифицировать по нескольким характеристикам. А именно:

  1. Прямому предназначению.
  2. Особенностям конструкции и устройству.
  3. Типу используемого топлива.

Классификация по прямому предназначению


Можно условно разделить все обогреватели на две группы:
  • Бытовые устройства. К нагревателям предъявляются всего два требования – быстро нагревать воздух в помещении и иметь небольшой расход топлива. Как показывает практика, экономичные бытовые неавтоматические обогреватели на отработанном масле наиболее востребованы для отопления гаража. Установить устройство можно самостоятельно. Нагреватель имеет простую конструкцию и не требует подключения к водяному контуру отопления.компактный теплогенератор на масле Тепламос
  • Промышленные обогреватели – используют высоко технологичную и производительную горелку. Автономные промышленные обогреватели помещений могут работать на отработанном масле, мазуте, дизельном топливе, сырой нефти, растворителях. Единственным условием является наличие в топливе минеральных веществ не менее 25%. Для увеличения производительности используется горелка с автоматическим определением степени вязкости топлива.промышленный обогреватель на моторных маслах


Для небольших помещений нет смысла устанавливать стационарные промышленные модели. Прогреть комнату и поддерживать комфортную температуру можно обычным мобильным конвектором, работающим на отработке.

Классификация по конструкционным особенностям


Принцип работы, используемый для получения тепловой энергии, позволяет разделить все виды отопительного оборудования на две группы:
  • Печки – особенностью конструкции является отсутствие горелки в устройстве. Регулировка процесса сжигания топлива выполняется вручную. Обогреватели самодельного изготовления по конструкции, являются печками, следовательно, имеют меньшую производительность и КПД. Для увеличения теплоотдачи рекомендуется подключения устройства к водяному контуру отопления.
  • Обогреватели – имеют дозатор, автоматически регулирующий интенсивность подачи топлива в зависимости от его вязкости. Сжигание масла происходит на специальной чаше. Тепло поступает в помещение методом конвекции.

Обогрев помещения теплогенератором на масляной отработке осуществляется по принципу конвекции воздушных масс или с помощью водяного контура, устанавливаемого в корпус устройства.

Классификация по типу используемого топлива


Печки работают практически на любом типе жидкого топлива: солярке, мазуте, сырой нефти и т.д. При выборе обогревателя, укомплектованного горелкой, следует обратить внимание на технические параметры устройства.




Промышленное тепловое оборудование универсальное и не требовательно к качеству топлива. Обогреватель бытового типа часто работает исключительно на отработке или солярке.

Устройство обогревателей на отработке


Стационарный обогреватель, работающий на основе отработанного масла, использует принцип так называемого свободного сгорания топлива. Во время работы, топливо сгорает на специальной подставке (чаше).

Основными узлами обогревательной системы, влияющими на производительность и теплоотдачу, являются:

  • Камера сгорания – изготавливается из тонкостенной стали. Сверху устанавливается чугунная крышка. Процесс нагрева помещения осуществляется посредством теплопередачи от корпуса котла воздушным массам.
  • Вентилятор. Мобильные автоматические обогреватели воздуха, работающие на отработанном масле, компенсируют небольшие габариты стенок котла использованием нагнетательного оборудования. Вентилятор усиливает конвекцию воздуха и содействует быстрому прогреву помещения.
    Для больших площадей лучше выбирать модели, с наружной установкой. Нагретый воздух в помещение подается с помощью специальных вентиляционных каналов.
  • Дозатор – одна из важнейших деталей обогревательной системы. Принцип действия теплогенератора заключается в равномерном сжигании топлива. С помощью вентилятора создается завихрение факела.
    В устройстве используется дозатор капельного типа. Узел автоматически проверяет уровень загустевания топлива и обеспечивает защиту от переливания отработки через край чаши.
    Самодельные обогреватели используют в виде дозатора обычный шаровой кран, что в корне неправильно и часто приводит к возгоранию установки.устройство бытового теплогенератора на бу маслах


Самостоятельное изготовление обогревателей, работающих на отработанном масле и последующая эксплуатация кустарных устройств, нередко становится причиной пожара. Обогрев промышленных зданий с помощью примитивных конструкций запрещен.

схема подключения дымохода к подвесному теплогенератору на отработке

Область применения обогревателей на отработке


Обогреватели, использующие отработанные нефтепродукты, имеет смысл устанавливать в том случае, если существует неограниченный источник поступления топлива.

Наиболее часто установки используют для обогрева следующих зданий:
  • Для автосервисов. Ремонтным автомастерским раньше приходилось постоянно решать проблему утилизации отходов ГСМ и нефтепродуктов, тратить средства для захоронения отработки. Установив обогреватель, можно получить практически бесплатное тепло, а также сэкономить деньги на утилизации.
  • Для автомоек. Нередко сотрудники моек напоминают, что водителю требуется заменить масло в двигателе и помимо мытья машин предоставляют услуги по обслуживанию автомобиля. Применяемые на автомойке конвекторы имеют влагозащищенный корпус.
  • Для автопарков. Надежный высокопроизводительный промышленный обогреватель на отработанном моторном масле и дизеле KROLL, NORTEC и другие аналоги, отечественного и зарубежного производства, способны обогреть площадь до 900-1100 м³.

теплогенератор подвесного типа

Какой марки выбрать устройство обогрева


Хорошо зарекомендовала себя продукция компании NORTEC. На базе концерна было налажено изготовление приборов для наружной установки. Уличное размещение увеличивает безопасность эксплуатации. Преимуществом оборудования NORTEC, российского производства, является полная адаптация к отечественным условиям и требованиям, действующим на территории РФ.

Немецкий концерн KROLL специализируется на изготовлении обогревателей для бытового и промышленного применения. Нагреватели KROLL предназначены для внутренней установки. Имеется несколько модификаций с мощностью от 11 до 35 кВт.

конструкция бытового обогревателя на отработанных масла Kroll

Оборудование для нагрева помещений предлагают и другие производители. При выборе подходящих установок, в первую очередь необходимо обращать внимание на параметры производительности и особенности конструкции конвекторов.

Эксплуатационные особенности и безопасность


Обогреватели крупных европейских и российских производителей имеют высокий уровень безопасности. Подача топлива для горения осуществляется с помощью дозатора, что исключает возгорание по причине перелитого топлива.

Если используются вентиляторы, как в случае обогревателей для наружной установки, подключение к сети осуществляется согласно правилам ПУЭ. Использовать самодельные установки для отопления промышленных зданий запрещается.

Обогреватели, работающие на отходах нефтепродуктов, хорошая альтернатива газовому отоплению. Нагрев помещений даже большой площади выполняется в течение короткого времени. Работа устройства полностью безопасна и не требует получения разрешений на эксплуатацию.

avtonomnoeteplo.ru

Воздухонагреватели на отработанном масле своими руками. Фото | Страница 4 | Termoportal.ru

Автоматический воздухонагреватель на отработанном масле своими руками

Всех приветствую! Последние года два меня все не покидала идея о создании воздухонагревателя, похожего на американские energylogic, clean burn и им подобные. Конечно информации по их детальному устройству в интернете крайне мало, поэтому некоторые моменты пришлось додумывать самому
Изготовление теплообменника

Обшиваю листами

Покраска. Естественно порошковой краской, т.к. это моя работа)

Ну и готовое изделие уже на своем месте и работает



termoportal.ru

как сделать печь на отработке своими руками, фото и видео

Содержание:

1. Принцип работы печи на отработанном масле
2. Классификация печей на отработанном масле
3. Самодельные отопительные печи на отработанном масле
4. Рекомендации по эксплуатации печей на отработке

В любом гараже всегда имеется емкость с использованным машинным маслом. Время от времени, делая уборку, владельцы автомобилей его утилизируют. Но некоторые хозяева гаражей используют отработку для отопления, для этого они устанавливают отопительные печи на отработанном масле. Такие самодельные агрегаты способны обогреть не только гаражный бокс, но и дачный домик. Одновременно с пользой будут утилизированы гаражные залежи масел (прочитайте также: "Отопительная печка своими руками для гаража").

Принцип работы печи на отработанном масле

Использованное масло относится к жидкому топливу, которое обеспечивает эффективную теплоотдачу в результате сгорания паров масла, смешанных с воздухом. Камера сгорания, которую имеют печи отопления на отработанном масле, поделена на две зоны. В одной из них горит отработка, а во второй – смесь, состоящая из паров масла и воздуха (детальнее: "Котлы отопления на отработанном масле - принцип работы, схема установки своими руками").

Таким образом, одной части прибора отводится функция первичного источника тепла для усиления процесса испарения масла. А вот вторая зона является основным теплогенератором – там сгорают пары отработки и отдают свою энергию пространству, которое нужно обогреть. Разница между двумя отсеками настолько велика, что камера сгорания собирается из двух отдельных конструкций.

Когда делается самодельная печь на отработанном масле, эти зоны располагают на разном уровне и работают они в неодинаковых условиях. Первая конструкция находится внизу, а вторую монтируют сверху и она по максимуму насыщается воздухом.

Объясняется такое конструкционное решение тем, что задача первой зоны заключается в генерации паров отработки масла, поэтому доступ в нее для кислорода ограничен. Вторая зона должна обеспечить максимальный нагрев: по этой причине к разогретым парам подмешивают максимально большой объем воздуха (кислорода). Благодаря естественной конвекции паров разогретой отработки, они устремляются вверх в другую часть камеры сгорания.

Классификация печей на отработанном масле


Различают отопительные печи на отработанном масле по трем признакам:
  • по виду разогреваемого печью теплоносителя;
  • по типу системы, подающей топливо;
  • по способу подачи воздуха (кислорода) в камеру, где сгорает топливо.

Согласно первому признаку, печка на масле своими руками может быть водяной или воздушной (детальнее: "Делаем отопление на отработке своими руками"). Таким образом, вторичная камера может разогреваться при помощи емкости, наполненной водой, которая циркулирует по трубам разводки в направлении отопительных радиаторов. Это означает, что устройство на отработке функционирует аналогично водонагревательному котлу.

В другом случае вторая камера обогревает окружающий ее воздух. Дальнейшая циркуляция теплого воздуха выполняется в принудительном порядке (вентилятором) или естественным образом (тепловая конвекция). В итоге печка работающая на отработанном масле, сделанная своими руками, функционирует аналогично конвектору.
По второму признаку, устройство таких печей бывает с капельной подачей или загрузка топлива выполняется традиционным способом. Следует знать, что «капельные» теплоагрегаты на использованном масле сделать самостоятельно невозможно. Такую печь можно изготовить только в заводских условиях. Для любителей делать отопительные приборы своими руками актуальной остается обычная схема загрузки жидкого топлива в первую зону камеры горения.

Согласно третьему признаку, печки разделяют на агрегаты с естественным или принудительным процессом надува. Если прибор планируется собрать самостоятельно, то проще сделать его с естественным надувом, при котором за циркуляцию воздушных масс в топке ответственна тепловая конвекция. При этом, следует отметить, что теплоагрегаты с принудительным надувом функционируют гораздо эффективнее. Воздух в камеру горения попадает, благодаря работающему вентилятору.

По мнению специалистов, оптимальным вариантом конструкции нагревательного прибора, сделанного собственноручно, является отопительная печь на отработанном масле из баллона. Данное решение относится к «воздушной» отопительной системе, функционирующей по стандартной схеме топливоподачи и с естественным вариантом надува воздуха в камеру горения.

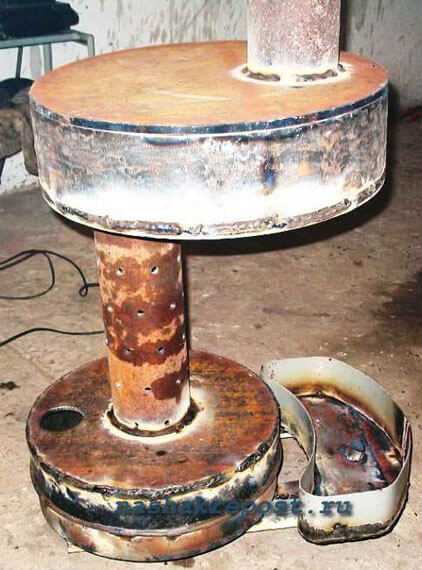

Баллонная конструкция, такая как на фото, состоит из простых узлов, поэтому собрать такой теплоагрегат может каждый домашний умелец.

Самодельные отопительные печи на отработанном масле


Существует несложный способ, как сделать печь на отработанном масле. Ее изготавливают из стальных листов, соединяемых сваркой. Из раскроя делают обе камеры сгорания, а также вытяжную трубу. Чтобы процесс создания агрегата не был таким трудоемким, листовой прокат заменяют отработанными газовыми баллонами (прочитайте также: "Как сделать печь из газового баллона своими руками – теория и практика"). Из этого вторсырья вырезают заготовки первой и второй камер сгорания, не занимаясь, раскроем деталей и сборкой на сварочные швы.

Технология изготовления печи предполагает определенную последовательность действий:

  1. До того, как сделать печку на отработанном масле из баллона, из него стравливают остатки газа и свинчивают вентиль. Затем в отверстие наливают воду и при помощи болгарки отделяют верхнюю часть вместе с полусферой. Дальше аналогичным способом отрезают нижнюю часть баллона. Только после всех вышеописанных манипуляций можно приступать к его резке, в противном случае емкость, имеющая остатки газа, детонирует, нанеся травмы людям.
  2. В результате получаются полусферы, которые сваривают кольцевым способом и тем самым получают первую из камер горения. При этом нижний участок с уже имеющейся подставкой оставляют внизу.
  3. Над отверстием под вентиль к верхней полусфере нужно приварить трубу с перфорацией. По образовавшемуся каналу во вторую камеру будут попадать разогретые пары, одновременно смешиваясь с воздухом. По этой причине используемая перфорация должна быть нанесена часто, поскольку планируется, что печка на масле отработке заработает на естественном наддуве.
  4. Когда нижняя камера собрана и установлен переходник (перфорированная труба) можно приступать к работе над верхней камерой – там будут сгорать пары масла. Ее делают из средней части емкости, для чего предварительно перекрывают торцы цилиндра при помощи листового металла. В нижней крышке вырезают отверстие для перфорированного патрубка, а в верхнем листе - проем для трубы дымохода.

При этом нижнюю камеру оборудуют приточным вентилем для регулировки процесса воздухообмена. Кроме обустройства поддувала, врезают штуцер подачи жидкого топлива и снабжают его системой капельной подачи отработанного масла, изготовленной в заводских условиях (прочитайте также: "Как сделать самодельную печь на отработке своими руками").

Когда делают печь на масле отработке, необходимо придерживаться следующих рекомендаций:

  • первичную камеру следует изготовить разборной. Для этого используют не сварочное соединение половинок баллона, а иной вариант фиксации, например, резьбовой;
  • высота трубы для дымохода не может быть менее 4-х метров. Ее необходимо монтировать строго вертикально, иначе не будет тяги;
  • перфорированный штуцер следует располагать в вертикальном положении, в противном случае пары масла будут поступать в атмосферу, теплоагрегат станет коптить и печь не сможет выполнять свое назначение.  Читайте также: "Как сделать печь на отработанном масле своими руками".

Рекомендации по эксплуатации печей на отработке


Эксплуатация нагревательного прибора на отработке, сделанного из газового баллона, требует соблюдения ряда правил:
  • дымоход необходимо регулярно очищать от образовавшегося нагара. Для чего вытяжную трубу отсоединяют от патрубка, стучат по ней киянкой над ведром;
  • топливный бак в первой камере заполняют на две трети его объема, чтобы закипевшее масло не вытекало через перфорированный штуцер;
  • разжигая печь, отслеживают момент, когда масло вскипает в камере первичного горения, и только потом регулируют подачу воздуха для стабилизации процесса кипения. Чем этот процесс стабильнее, тем расход топлива меньше, а эффективность горения паров во второй зоне выше. Читайте также: "Как сделать отопление в гараже своими руками".

Пример отопительной печи на отработанном масле на видео:
