Конвектор отопительный водяной – выбор, принцип работы, монтаж своими руками

напольные, настенные и другие виды

От правильности организации воздухообмена во многом зависит микроклимат любого жилого дома или помещения. На рынке представлено великое множество самых разнообразных приборов, работа которых направлена на поддержание заданного температурного режима и уровня влажности, позволяющих создавать свой индивидуальный микроклимат, который подходит вашему организму. К данным приборам относятся вентиляционные системы, сплит-системы, кондиционеры, а также оборудование, предназначенное для обогрева помещения. Но сегодня мы поговорим о конвекторах отопления водяных.

Принцип работы конвектора основан на естественной конвекции. Конвекторы отопления относительно недавно появились на наших рынках, но смогли прочно обосноваться там. Они уверенно и планомерно вытесняют популярные ранее радиаторные батареи.

Конвекторы обеспечивают перемещение тепловой энергии благодаря организации циркуляции воздушных масс.

Существует немало типов конвекторов отопления – газовые, электрические, водяные. Каждый из представленных типов обладает своими достоинствами и недостатками, но далее мы более подробно остановимся на водяных приборах, которые отличаются эргономичностью, высоким уровнем безопасности, а главное – наиболее быстро выполняют свои основные функции.

Конструкция и принцип работы

Водяной конвектор отопления представлен в виде трубы оснащенной различным количеством ребер. Примечательно, что сама труба изготовлена из меди, а ребра – из алюминия.

По своей сути конвекторы водяного отопления очень сходны с традиционными батареями, в которых также в качестве теплоносителя выступает вода. Правда, отличий гораздо больше – радиаторная батарея поднимает температуру благодаря излучению тепла радиаторного корпуса, в то время как конвектор использует для этого потоки теплого воздуха.

Медная труба и алюминиевые пластинки водяного конвектора нагреваются жидкостью, благодаря чему достигается повышение температуры в помещении. Нагретый воздух поступает через специальные отверстия, которые располагаются в верхней части конвектора. Беспрерывность процесса нагрева воздуха обеспечивается наличием отверстий и в нижней части конвектора, именно через них подается холодный воздух.

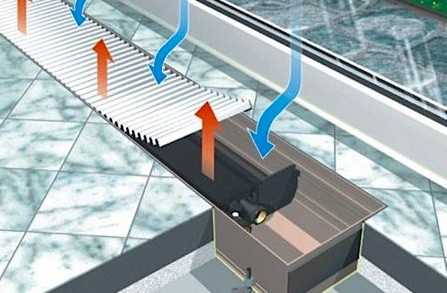

Схема работы конвектора отопления водяного

Так же  существуют модели конвекторов, оснащенных специальными вентиляторами, обеспечивающими принудительное распространение воздуха, что позволяет равномерно распределить его по всему объему помещения. Благодаря наличию термостата каждый может регулировать и поддерживать температуру в помещении в выбранном диапазоне.

Теплообменник является одним из наиболее важных элементов водяного конвектора отопления, от которого зависит площадь теплообмена. Конструктивная особенность состоит в том, что в теплообменнике нет отверстий между трубой и пластинами, так как при наличии даже самого минимального зазора эффективность теплоотдачи снизилась бы в несколько раз.

У водяных конвекторов есть уникальное свойство – можно одновременно устанавливать несколько теплообменников, что дает возможность значительно увеличить мощность оборудования, тем самым обеспечив увеличение отапливаемой площади.

Большинство современных моделей водяных конвекторов оснащается дополнительными устройствами, обеспечивающими многофункциональность устройства и облегчающих регулировку микроклимата в помещении. К таким устройствам относятся термостаты или теплорегуляторы, позволяющие поддерживать температуру в доме на заданном уровне.

Такая функция является не только удобной, но и жизненно необходимой в случае длительного отсутствия хозяев. При критически низких температурах снаружи нет необходимости переживать о состоянии коммуникаций, так как терморегулятор не позволит опуститься температуре в помещении ниже установленного вами уровня.

Для изготовления прямоугольного корпуса конвектора отопления используется нержавеющая сталь. Верхняя часть оборудования может быть цельной или съемной, в зависимости от модели, она накрывается решеткой.

Нужно отметить, что практически все отопительные конвекторы оснащены специальной воздушной заслонкой, позволяющей самостоятельно производить регулировку уровня насыщенности потоков конвекционного воздуха.

Водяные радиаторы-конвекторы оборудованы торцевыми или боковыми вводами с внутренней резьбой, предназначенной для подключения к отопительному трубопроводу. Наиболее современные модели конвекторов имеют специальный кран-клапан, который дает возможность спустить образовавшуюся «воздушную подушку», что дает возможность активизировать нагрев агрегата.

Виды

Для помещений с панорамными окнами от потолка до пола идеальным вариантом будет установка встраиваемых конвекторов.

Водяные конвекторы отопления по способу крепежа классифицируют на:

  • Встраиваемые
  • Напольные
  • Настенные

Наибольшей популярностью пользуются встраиваемые конвекторы, представляющие собой устройство из таких основных деталей:

  • Канал
  • Декоративная решетка
  • Ребристый нагреватель

Принцип работы такого конвектора является достаточно примитивным – происходит забор холодного воздуха у пола, его нагрев и направление в помещение.

Для помещений с повышенным уровнем влажности и остекления лучше всего применять встраиваемый в пол конвектор водяного отопления. Данный агрегат может быть использован не только для обогрева, но и для снижения уровня влажности посредством осушения воздуха.

Основным недостатком встраиваемых конвекторов является их высокая цена, что заставляет потребителей все больше внимания обращать на настенные и напольные модели. Принцип работы, как и устройство таких моделей, являются идентичными – разница состоит только лишь в способе монтажа.

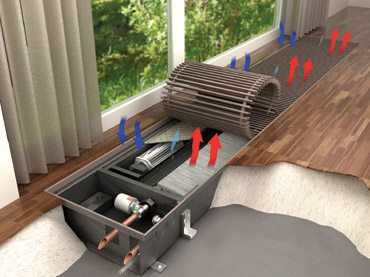

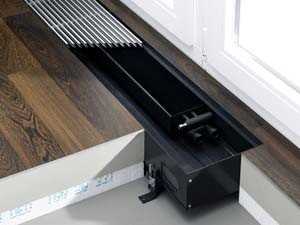

Встраиваемый конвектор отопления водяной

Подобные конвекторы водяного отопления широко используются в многоквартирных домах, где реализована центральная система отопления. Выбирая конвектор, стоит учесть, что он должен быть способен выдерживать давление не менее 12 атмосфер.

Напольные и настенные водяные конвекторы отопления, как и большинство водяных агрегатов, имеют боковое или торцевое подключение. Современные модели конвекторов имеют отличный дизайн, что дает возможность идеально вписываться в помещения с любым интерьером.

Напольные и настенные конвекторы имеют ряд положительных качеств:

  • Их можно устанавливать практически в любом месте – на стене, на полу, на парапете, в цоколе здания
  • Красивый и стильный вид оборудования позволяет разнообразить дизайн интерьера квартиры
  • Компактные размеры водяных конвекторов отопления позволяет практически без ущерба устанавливать оборудование в любом помещении
  • Есть возможность изготовить специальные нестандартные модели в соответствии с требованиями клиента

Конвекторы отопления водяные можно эксплуатировать в квартирах и загородных домах, оранжереях и даже в зимнем саду. Нужно отметить, что для изготовления конвекторов применяется нержавеющая сталь, что гарантирует отсутствие коррозии.

Как правило, подобное оборудование оснащено специальной защитой от перегрева, имеет высокий уровень пожарной безопасности. Для установки конвекторов водяного отопления не нужно оформлять никаких документов и получать разрешение, монтажные работы можно выполнить самостоятельно с минимальным набором инструментов, пользуясь прилагающейся инструкцией.

Недостатки и преимущества

К преимуществам использования конвекторов отопления относятся:

  • Высокая эффективность при создании подогретых воздушных потоков
  • Быстрый, в сравнении с использованием традиционных радиаторов, нагрев
  • Возможность организации отопления жилья при умеренной температуре теплоносителя. Обычно вода не нагревается выше 60 градусов.
  • Небольшой вес и компактные размеры позволяют без проблем монтировать оборудование даже на перегородках, выполненных из легких стеновых материалов
  • Невысокие финансовые затраты на нагрев жидкости-теплоносителя
  • Невидимость при использовании встраиваемых конвекторов

К недостаткам эксплуатации конвекторов отопления относятся:

  • Повышение уровня запыленности помещения, так как вместе с конвекцией нагретых воздушных масс происходит и циркуляция пыли
  • Подобные конвекторы отопления невозможно эффективно использовать в помещениях с высокими потолками из-за большого скопления холодного воздуха возле пола, а теплого – возле потолка
  • Конвекторы могут стать источником образования сквозняков в результате неравномерного обогрева помещения
  • Эксплуатация конвекторов водяного отопления возможна только лишь при наличии естественной вентиляции – принудительная вентиляция становится виновницей забора львиной доли теплого воздуха, что сводит к нулю эксплуатационный эффект конвектора.

udobnovdome.ru

Что собой представляют водяные конвекторы отопления

Когда разговор заходит о водяной системе отопления, то мы все сразу представляем установленные под окнами радиаторы. Это традиционные отопительные приборы, которыми мы пользуемся уже больше века. Современный рынок нам предлагает и другие виды отопительных элементов, которые на радиаторы практически не похожи. Это водяные конвекторы отопления.

Если рассмотреть конструкцию конвектора, то можно сказать, что состоит он из обычной трубы (она может быть стальной или медной), на которую насажены пластины, изготовленные из алюминия. Эти пластины не что иное, как поверхность, которая источает тепловую энергию. Теплоноситель, проходя по внутренней полости трубы, нагревает ее стенки, которые передают тепловую энергию пластинам. И чем больше пластин в конвекторе, тем площадь тепловой отдачи больше, а, значит, и выше интенсивность выделения тепла.

Все эта конструкция заключена в металлический корпус, в верхней части которого сделаны прорези для свободного прохождения нагретого воздуха. Вот так все просто. Отметим, что конвектор соединяется к системе отопления точно так же, как водяные радиаторы отопления. В этом плане никаких отличий нет. Единственное отличие – это тот факт, что конвекторы выделяют тепло в виде конвекционных потоков, а радиаторы в виде конвекции и излучения.

Внутреннее устройство настенного конвектора

Достоинства и недостатки

Почему же конвекторы вдруг стали так популярны, в чем их секрет?

  • Во-первых, это очень компактные устройства с высокой эффективностью теплоотдачи.
  • Во-вторых, они в несколько раз дешевле радиаторов.
  • В-третьих, с их помощью можно эффективно обогревать помещения в доме при невысокой температуре теплоносителя.
  • В-четвертых, небольшие габариты гарантируют небольшой вес изделия. А это говорит о том, что конвекторы, особенно настенного типа, можно спокойно навешивать на стены и перегородки, возведенные из гипсокартона.
  • В-пятых, своими руками установить и подключить конвектор – не проблема.
  • В-шестых, презентабельный внешний вид.
  • В-седьмых, так как основные материалы – это металлы, не поддающиеся процессу коррозии, поэтому водяные конвекторы можно устанавливать в любых помещениях с разным назначением. А, тем более, во влажных.

Не обошлось и без недостатков.

  • Чистить внутренние плоскости очень сложно, поэтому они всегда запыленные.
  • Специалисты не советуют использовать конвекторы в помещениях с высокими потолками. Эффективность резко снижается.

Недостатки существенные. Но, как альтернативу традиционным приборам, их использовать можно.

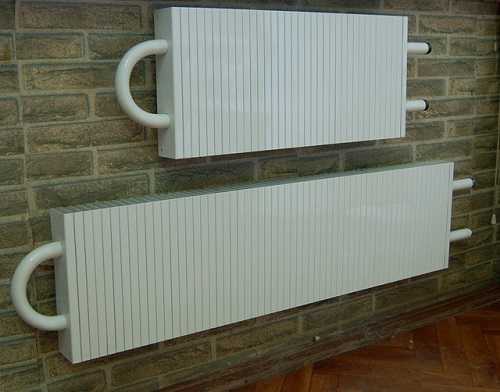

Настенная конструкция небольших размеров

Разновидности

В принципе, классификация в этой категории отсутствует. Основное отличие моделей – это их способ установки. Здесь три вида:

  • Настенные водяные конвекторы отопления.
  • Напольные.
  • Встраиваемые.

Настенные

Этот тип конвекторов один из самых популярных, и скорее всего потому, что они выполняют функции обычных радиаторов. Устанавливаются они под окнами на специальные кронштейны, которые продаются с ними в одном комплекте. Так как стандартная максимальная высота настенного образца не превышает 45 см, то понятно, что их установка обусловлена низко посаженными окнами. А вот длина может быть разной, этим и можно компенсировать мощность тепловой отдачи прибора. По высоте они проигрывают радиаторам, зато можно подобрать прибор по длине, тем самым, увеличив мощность агрегата.

Напольные

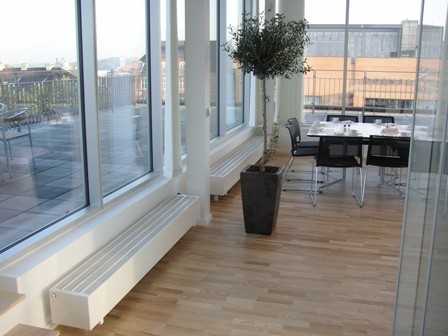

Этот тип конструкции практически тоже самое, что и настенный вариант, только устанавливают его на пол под окнами. Поэтому в конструкции данного прибора присутствуют ножки и отсутствуют кронштейны. Ножки в этом случае могут быть съемными или несъемными.

Для чего необходим напольный водяной конвектор отопления, если есть настенный образец? Во-первых, посмотрите на фото снизу.

Напольный конвектор

В настоящее время в архитектуре современных зданий архитекторы закладывают так называемые панорамные окна. Они занимают практически всю площадь стены, и в основном через них проходит холод внутрь помещений. Как бороться с такой ситуацией? Выход один – установить напольный конвектор. По фотографии отчетливо видно, как и где устанавливается конвектор, какой он имеет внешний вид, как он вписывается в интерьер комнаты. И самое важное – обратите внимание на длину прибора. Ее можно подбирать из расчета размеров оконного проема, плюс, учитывая собственную тепловую мощность.

Встраиваемые

В эту категорию входит одна модель – внутрипольный водяной конвектор отопления. Это прибор, который утапливается в тело напольного основания и декорируется верхней решеткой. Именно через последнюю тепло попадает в помещение. Опять-таки обратим ваше внимание на фото снизу, где показана эта модель.

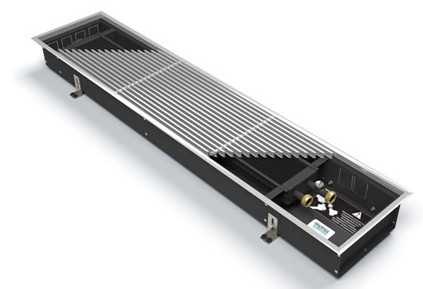

Встраиваемый коллектор

В принципе, это все тот же водяной конвектор, только у него совершенно другой корпус, который на две предыдущие модели не похож. Именно этот вариант считается самым сложным в монтаже, ведь под него приходится устраивать нишу, куда подводится трубная разводка отопительной системы. Кстати, она здесь будет только скрытой. И это опять-таки усложняет сам процесс.

Хотелось бы обратить ваше внимание, что этот вид водяных конвекторов в многоквартирных домах практически не используется. Слишком тонкая бетонная плита перекрытия, которую долбить вам никто не разрешит. Это первое. Второе – делать такой высоты стяжку тоже не экономично. Это не только снизит высоту потолков в доме, но и увеличит нагрузки на плиту перекрытия. Поэтому встраиваемые конструкции лучше всего использовать в частных домах или в зданиях, где они запланированы проектом.

Технические характеристики

В независимости от того, какая модель конвектора (калорифера) водяного отопления вами выбрана в качестве источника тепла, все технические характеристики у них одинаковые. Здесь не говорим о размерных показателях.

  • Они могут выдерживать максимальное давление теплоносителя до 16 атм. Эти отопительные приборы можно устанавливать в систему автономного или центрального отопления.
  • При этом температура теплоносителя может достигать +130°С. Конвекторы могут быть использованы в системах парового отопления.
  • Опрессовочное давление 25 атм.
  • При всем при этом температура корпуса не превышает +60°С. Обжечься о конвектор не получится.

Конвектор в полу

Внимание! Специалистами доказано, что при использовании обычных радиаторов отопления разница температур у пола и под потолком составляет 6-7°С. При установке водяных конвекторов эта разница снижается до 2°С. Это связано с тем, что конвекторы выделяют только конвекционную тепловую энергию, которая равномерно прогревает помещения по высоте. Это большой плюс.

Что касается подбора конвектора по техническим характеристикам. Начнем с того, что выбор производится на основании мощности прибора. И в данном случае соотношение 100 Вт для 1 м² обогреваемой площади также действует. Но это соотношение является приблизительным. Как же поступить? Многие принимают во внимание рекомендации продавцов строительных магазинов и делают большую ошибку. Эти работники торговли заинтересованы в продажах, так что честностью они не блещут. Поэтому рекомендуем за советами обращать в компании, которые занимаются установкой отопительных приборов систем водяного отопления и конвекторов в том числе. Эти специалисты вам точно скажут, какой конвектор лучше, какая мощность для ваших комнат приемлема и даже помогут разобраться с монтажным процессом.

Конструкция водяного конвектора

Рекомендации по монтажу

Справиться с установкой напольных и настенных конструкций будет несложно любому мужчине, мало-мальски разбирающемуся с сантехническими работами. А вот с внутрипольными придется повозиться. Поэтому дадим несколько полезных советов.

  • Конвектор надо устанавливать на расстоянии 25-30 см от плоскости окна.
  • Если этот прибор включен в основную отопительную систему, тогда его установка должна проводиться из расчета ближнего расположения теплообменника в комнату.
  • Если он используется в качестве тепловой завесы панорамного окна, тогда корпус разворачивают наоборот, чтобы теплообменник располагался ближе к окну.
  • Сооружая нишу под конвектор, необходимо соблюсти большие размеры, которые от конвекторных по всем направлениям отличаются на 1,5 см в большую сторону.
  • В днище корпуса расположены специальные регулировочные болты. С их помощью можно будет выставлять прибор по высоте и по горизонтали.
  • В комплект поставки обязательно входят отсекающие вентили и гибкие подводящие шланги. Не стоит менять их на более мощные и лучшие, как вам это может показаться. Производитель уже все подсчитал, так что дополнительные материал полностью соответствуют режимам эксплуатации отопления и прибора.
  • Фиксировать отопительный прибор можно и с помощью монтажной пены, и с помощью цементного раствора. Это не принципиально.
  • Сам монтажный процесс надо проводить осторожно со всей аккуратностью. Искривление пластин недопустимо, это может повлиять на качество теплоотдачи всего прибора.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

видео-инструкция по монтажу своими руками, особенности отопительных изделий, технические характеристики, цена, фото




Использование воды в качестве теплоносителя является экономически выгодной идеей. Все чаще вместо привычных батарей в квартирах устанавливают водяные конвекторы отопления. Такие преимущества как: безопасность, компактность, эксклюзивный дизайн только способствуют росту популярности конвекторов.

Внутрипольный конвектор абсолютно незаметен

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Схема конвектора

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

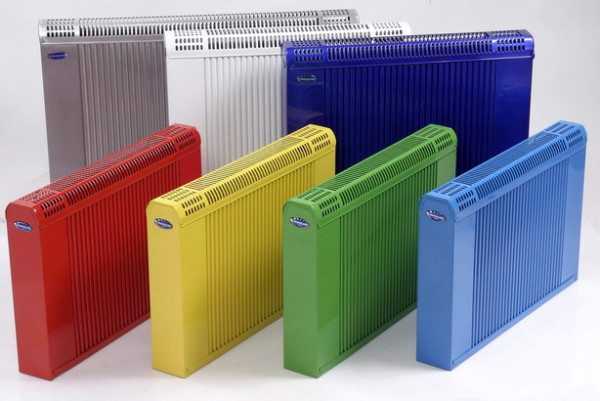

Цветовое разнообразие кожухов конвекторов

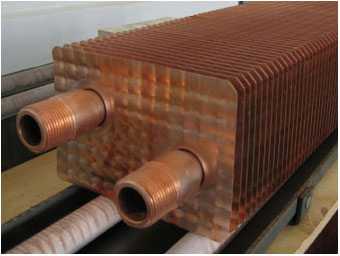

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Идеальный «строй» ребер

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Обратите внимание!
Учитывая постоянный контакт с водой, этот элемент должен быть еще и стойким к коррозии.
Так что цветные металлы предпочтительнее.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

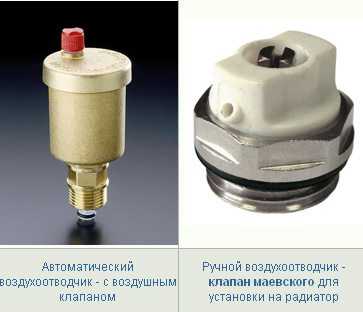

Эти «малыши» заботятся о безопасной работе обогревателя

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Устройство терморегулятора

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у внутрипольных конвекторных обогревателей для отопления.

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

Вентилятор тангенциального типа

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя.

Характеристики большинства типовых конвекторов находятся в таких пределах:

  • максимально допустимое давление во время работы составляет 16 бар;
  • опрессовочное – 25 атм;
  • температура воды может достигать 130 °C;
  • максимальный нагрев корпуса – 60 °C;
  • теплообменник может быть 4 или 6-рядный;
  • объем воды в теплообменнике составляет 0,7–0,9 л;
  • пропускная способность за час от 90 до 170 л;
  • мощность от 100 до 200 кВт;
  • вес колеблется от 14 до 21 кг.

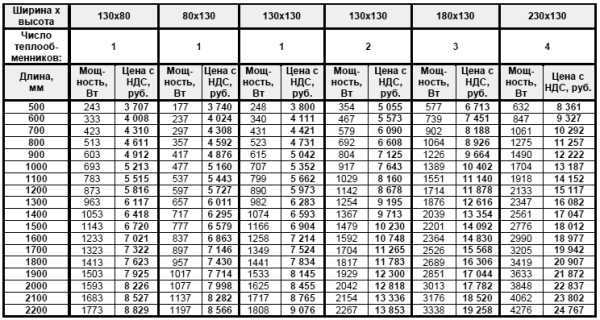

Характеристика ряда конвекторов

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

Обратите внимание!
Расчет мощности установки тоже поручите специалисту, если вы не теплотехник, то можете не учесть, например, теплопотери при расчете отопления.
От вас потребуется информация о площади комнаты, ее теплоизоляции и высоте потолков.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

  • обогревать помещение – прибор устанавливается в стороне от оконных проемов;
  • создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

  1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

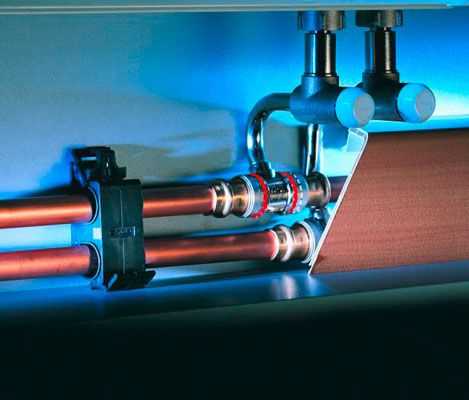

Подводка жестких соединений выполнена

  1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом.
  2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
  3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
  4. Зазоры изолируются и уплотняются специальным материалом.
  5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
  6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Конвектор погружается в фальшпол до самого края бортика

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

  1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
  2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
  3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
  4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Обратите внимание!
При подключении плинтусной модели к городской теплосети используйте многослойные пластиковые трубы из сшитого полиэтилена со специальными фитингами.
Второй вариант – соединение пайкой медными фитингами для труб.
Это обезопасит вашу конструкцию от фокусов с перепадами температуры воды и скачками давления.

На фото – надежное подключение плинтусного конвектора

Подведение итогов

Использование водяных конвекторов – наиболее дешевый вид отопления. разнообразие монтажа установок позволяет ненавязчиво прогревать помещение, не пересушивая воздух. Системы контроля температуры позволяют поддерживать постоянный тепловой порог, экономя семейный бюджет.

Видео в этой статье подробно и доступно продемонстрирует процесс установки водяного внутрипольного конвектора.
