Компрессоры Copeland
Emerson Climate Technologies предлагает наиболее эффективные и самые обширные модельные ряды полугерметичных и спиральных компрессоров для холодильной техники, кондиционирования воздуха и тепловых насосов.
В настоящее время по всему миру установлено 100 миллионов компрессоров Copeland Scroll™.
Это самая популярная марка спиральных компрессоров в мире.
Эффективность наших полугерметичных компрессоров на несколько десятилетий опережает конкурентов. Emerson Climate Technologies подняла компрессорные технологии на новую высоту благодаря спиральным компрессорам Copeland Scroll и полугерметичным компрессорам, способным работать со всеми основными видами хладагентов, оборудованным интеллектуальными электронными приборами позволяющими осуществлять цифровое или посредством изменения частоты вращения регулирование производительности.
Компрессорно-конденсаторный агрегат на базе спирального компрессора Copeland Scroll™ для наружного использования
Компрессорно-конденсаторный агрегат Copeland EazyCool™ на базе спирального компрессора для наружного использования является интегрированным решением, характеристики которого как единого целого превышают параметры его отдельных компонентов. Его использование значительно упрощает работы по монтажу и техническому обслуживанию для подрядных организаций, а также обеспечивает высокий уровень эффективности, надежности и экономии затрат для конечных пользователей. Такой подход позволяет предприятиям пищевой промышленности и розничной торговли повысить энергоэффективность и гарантировать надежность и гибкость при эксплуатации этого компактного агрегата.
Благодаря спиральному компрессору Copeland и переменной частоте вращения двигателя вентилятора, срок службы и экономия энергии этого компрессорно-конденсаторного агрегата увеличены более чем на 20%. Кроме того, были расширены и возможности диагностики системы. Небольшая масса, легкость перемещения и вертикальная конструкция позволяют легко монтировать и обслуживать данный компрессорно-конденсаторный агрегат, а также расширяет выбор мест для его установки.
Привлекательное решение для использования в составе холодильного оборудования.
Будучи одним из ведущих производителей холодильного компрессорного оборудования, в процессе своей деятельности компания Copeland ориентируется на запросы всех потенциальных клиентов. Поэтому ассортимент выпускаемой продукции включает в себя поршневые и спиральные модели, герметичные, полугерметичные и открытые исполнения компрессоров. Создавать качественное, эффективное и экономичное компрессорное оборудование для холодильных установок компании «Копеланд» позволяет четкое соблюдение стандартов, значительный опыт конструирования, использование энергосберегающих технологий и инновационных конструктивных решений, а также плотное сотрудничество с производителями холодильного оборудования. Превосходные эксплуатационно-технические характеристики обусловили высокую популярность холодильных компрессоров Copeland во всем мире.
Реализуя недорого компрессоры Copeland, магазин Compressor-trade.ru также предлагает своим клиентам обслуживание на современном уровне. Сервис интернет-магазина отличается быстрым оформлением покупок, а также включает в себя гарантийную поддержку и консультирование по вопросам выбора продукции «Копеланд».
Под заказ выполняются:
- монтаж компрессоров;
- пусконаладочные работы;
- диагностирование компрессорного оборудования.
compressortrade.ru
Компрессоры COPELAND | Компания Мастер Холод
Компания Copeland является одной из ведущих в мире производителей и поставщиков компрессоров и компрессорно-конденсаторных агрегатов для холодильных систем и кондиционирования воздуха.
Она входит в состав крупной международной корпорации Emerson Electric Co.
Фирма “Copeland” производит холодильные компрессоры и агрегаты с диапазоном холодопроизводительности от 1 до 173 кВт.
История фирмы начинается в 1921 году и связана с именем известного американского инженера в области холодильной техники Эдмунда Дж. Копланда.
Спиральные компрессоры Copeland Scroll, обозначение моделей
пример обозначения на компрессоре: ZF 33K 4 E TWD 551
Z
спиральный компрессор
F
F – средние/низкие температуры кипения
S – высокие/средние температуры кипения
B – высокие/средние температуры кипения
P – только для R-410A
H – для тепловых насосов
R – высокие температуры кипения
33К
номинальная производительность (BTU/час)
4
исполнение
E
синтетическое масло
TWD
версия электродвигателя
код
напряжение питания
соединение обмоток
PFJ
220-240 / 1 / 50Hz
–
TF5
220-240 / 3 / 50Hz
звезда
TFD/TWD
380-420 / 3 / 50Hz
звезда
551
522 – под пайку
523 – резьба под вентиль
551- резьба под вентиль
524 – под пайку
526 – под пайку
556 – резьба под вентиль, смотровое стекло, клапан шредера, вентиль DTC
570 – резьба под вентиль, смотровое стекло, клапан шредера, выравнивание давления (для тандема)
Данный модельный ряд включает 12 моделей компрессоров, работающих в средне/высокотемпературных режимах с хладагентами R-404a, R-134a, R-407C и R-22. Диапазон температур кипения от -30 до +10оС.
серия “ZB”
Компрессор ZB 15 K*E TFD
Qо=2,89кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 19 K*E TFD
Qо=3,18кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 21 K*E TFD
Qо=3,75кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 26 K*E TFD
Qо=4,44кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 30 K*E TFD
Qо=4,46кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 38 K*E TFD
Qо=6,25кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 42 K*E PFJ
Qо=8,08кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 45 K*E TFD
Qо=8,24кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 56 K*E TWD
Qо=10,44кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 75 K*E TWD
Qо=14,02кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 92 K*E TWD
Qо=17,31кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZB 11 M*E TWD
Qо=21,04кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
серия “ZF”
Компрессор ZF 09 K*E TFD-551
Qо=2,84кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 11 K*E TFD-551
Qо=3,52кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 13 K*E TFD-551
Qо=4,09кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 15 K*E TFD-551
Qо=5,00кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 18 K*E TFD-551
Qо=5,89кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 24 K*E TWD-551
Qо=7,30кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 33 K*E TWD-551
Qо=9,93кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 40 K*E TWD-551
Qо=12,41кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
Компрессор ZF 48 K*E TWD-551
Qо=14,12кВт, при Tо=-25С; Tк=+40С 380В, R22, R404a
серия “ZS”
Компрессор ZS 21 K4E TFD
Qо=4,00кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 26 K4E TFD
Qо=4,95кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 30 K4E TFD
Qо=5,65кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 38 K4E TFD
Qо=7,00кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 45 K4E TFD
Qо=8,40кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 56 K4E TWD
Qо=10,35кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 75 K4E TWD
Qо=13,65кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 92 K4E TWD
Qо=18,40кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
Компрессор ZS 11 M4E TWD
Qо=20,50кВт, при Tо=-15С; Tк=+40С 380В, R22, R404a
серия “ZR”
Компрессор ZR-18
Компрессор ZR 22 K3E TFD
Qо=4,45кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 28 K3E TFD
Qо=5,85кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 34 K3E TFD
Qо=7,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 40 K3E TFD
Qо=8,20кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 48 K3E TFD
Qо=10,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 61 KCE TFD
Qо=12,20кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 72 KCE TFD
Qо=14,95кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 81 KCE TFD
Qо=16,80кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 94 KC TFD
Qо=19,70кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 108 KC TFD
Qо=22,40кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 125 KC TFD
Qо=25,80кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 144 KC TFD
Qо=29,80кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 160 KC TFD
Qо=33,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 190 KC TFD
Qо=39,50кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 250 KCE TWD
Qо=50,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 310 KC TWD
Qо=62,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Компрессор ZR 380 KC TWD
Qо=77,00кВт, при Tо=0С; Tк=+40С 380В, R22, R407C
Дополнительные файлы
Приверженность традициям (рекламная брошура .pdf rus 273 Кб)
Каталог полугерметичные компрессоры Copeland (.pdf eng 1,89 Мб)
Инструкция полугерметичные компрессоры Diskus (.pdf rus 1,95 Мб)
Инструкция полугерметичные компрессоры Standart (.pdf rus 3,37 Мб)
kmh.ru
| Модель | Холодопроизводительность/Ватт | Технические характеристики | Чертеж |
| ZR22K3-PFJ | 5330 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR24K3-PFJ | 5920 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR26K3-PFJ | 6400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR28K3-PFJ | 6900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR30K3-PFJ | 7400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR30KS-PFJ | 7400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR32K3-PFJ | 7800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34K3-PFJ | 8200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34KH-PFJ | 8400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR36K3-PFJ | 8850 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR40K3-PFJ | 9800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR42K3-PFJ | 10300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR45K3-PFJ | 11200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR47K3-PFJ | 11500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR48K3-PFJ | 11900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR22K3-TFD | 5400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR24K3-TFD | 6000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR28K3-TFD | 7000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR32K3-TFD | 7800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34K3-TFD | 8200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34KH-TFD | 8200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR36K3-TFD | 8900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR40K3-TFD | 9800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR42K3-TFD | 10300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR45KC-TFD | 11100 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR47KC-TFD | 11500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR48KC-TFD | 11900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR54KS-TFD | 13200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR54KC-TFD | 13200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR57KS-TFD | 14000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR57KC-TFD | 13500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR61KS-TFD | 15000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR61KC-TFD | 14700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR68KC-TFD | 16900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR72KC-TFD | 17800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR81KC-TFD | 20000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR94KC-TFD | 23400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR108KC-TFD | 26700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR125KC-TFD | 31000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR144KC-TFD | 35000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR160KC-TFD | 37500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR190KC-TFD | 45000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR250KC-TFD | 60000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR310KC-TFD | 74200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR380KC-TFD | 92000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR90K3-TWD | 21500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR11M3-TWD | 26260 | СмотретьСкачать (.PDf) | |
| ZR12M3-TWD | 30500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR16M3-TWD | 37500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR19M3-TWD | 44900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR22K3E-PFJ | 5100 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR24K3E-PFJ | 5700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR26K3E-PFJ | 6100 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR28K3E-PFJ | 6700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR30K3E-PFJ | 7200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR32K3E-PFJ | 7500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34K3E-PFJ | 7900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR36K3E-PFJ | 8500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR40K3E-PFJ | 9400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR42K3E-PFJ | 9800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR45K3E-PFJ | 11300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR47K3E-PFJ | 11000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR48K3E-PFJ | 11400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR22K3E-TFD | 5200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR24K3E-TFD | 5700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR28K3E-TFD | 6700 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR32K3E-TFD | 7500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR34K3E-TFD | 8000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR36K3E-TFD | 8500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR40K3E-TFD | 9300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR42K3E-TFD | 9800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR45KCE-TFD | 10500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR47KCE-TFD | 11000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR48KCE-TFD | 11300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR54KSE-TFD | 13400 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR54KCE-TFD | 13000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR57KSE-TFD | 13200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR57KCE-TFD | 13300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR61KSE-TFD | 14000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR61KCE-TFD | 14000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR68KCE-TFD | 15900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR72KCE-TFD | 16600 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR81KCE-TFD | 18600 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR94KCE-TFD | 23000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR108KCE-TFD | 26000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR125KCE-TFD | 30200 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR144KCE-TFD | 35000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR160KCE-TFD | 39800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR190KCE-TFD | 46300 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR250KCE-TFD | 62000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR310KCE-TFD | 76600 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR380KCE-TFD | 96800 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR90K3E-TWD | 21500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR11M3E-TWD | 26260 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR12M3E-TWD | 30500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR16M3E-TWD | 37500 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| ZR19M3E-TWD | 44900 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
| VR61KF-TFP | 15000 | СмотретьСкачать (.PDf) | СмотретьСкачать (.PDf) |
www.compressor-torg.ru
Компрессоры COPELAND – Компания ЕВРОБИЗНЕС
Компрессоры Copeland Scroll™ — инновационные разработки компании Emerson.
Компрессоры COPELAND
Компрессоры Copeland Scroll™ предназначены для работы с основными видами хладагентов, в т.ч. с СО2. Диапазон мощностей составляет от 1,5 до 40 л. с. Компания Emerson Climate Technologies расширила возможности спиральной технологии. Разработаны компрессоры в вертикальном и горизонтальном исполнении, оснащенные системой цифрового регулирования.
В создании продукции и разработке уникальных технологий принимают участие 1300 сотрудников. Производство размещено на четырех заводах Европы: в Бельгии, Северной Ирландии и в Чешской Республике (два завода). В научно-исследовательских центрах в г. Велкенрадт (Бельгия), г. Микулов (Чешская Республика) и г. Вайблинген (Германия) ведется разработка новых решений, призванных не только удовлетворить запросы клиентов, но и изменить представление о возможностях компрессорного оборудования.
Благодаря широкой сети представительств, компания Emerson Climate Technologies способна обеспечить эффективное и удобное обслуживание своих клиентов из Европы.
| Model, R22 | kW | Model, R410A | kW |
| ZR 18 К/E | 3,8 | ||
| ZR 22 К/E | 4,6 | ZP 23 К/E | 5 |
| ZR 28 К/E | 5,9 | ZP 26 К/E | 5,4 |
| ZR 34 К/E | 7 | ZP 32 К/E | 6,7 |
| ZR 40 К/E | 8,2 | ZP 41 К/E | 8,8 |
| ZR 48 К/E | 10,2 | ZP 54 К/E | 11,3 |
| ZR61 К/E | 12,5 | ZP 61 К/E | 14,8 |
| ZR 72 К/E | 14,8 | ZP 72 К/E | 15,4 |
| ZR 81 К/E | 16,7 | ZP 83 К/E | 17,7 |
| ZR 94 К/E | 19,8 | ZP 90 К/E | 19,2 |
| ZR 108 К/E | 22 | ZP 103 К/E | 22,4 |
| ZR 125 К/E | 26 | ZP 120 К/E | 26 |
| ZR 144 К/E | 30 | ZP 137 К/E | 29,3 |
| ZR 160 К/E | 32,2 | ZP 154 К/E | 33 |
| ZR 190 К/E | 40 | ZP 182 К/E | 39 |
| ZR 250 К/E | 52,2 | ZP 235 К/E | 50,6 |
| ZR 310 К/E | 65 | ZP 295 К/E | 63,7 |
| ZR 380 К/E | 81,7 | ZP 385 К/E | 82 |
Способы присоединения спиральных компрессоров Copeland указаны в последних 3-х цифрах модели компрессора. Например, для модели ZR72KC-TFD-522 — это соединение «под пайку».
Возможные варианты присоединения компрессоров Koплaнд приведены ниже:
422 — для тандем соединений «под пайку»
425 — для тандем соединений «под пайку»
455 — соединение «под пайку» + смотровое окно
522 — соединение «под пайку»
523 — соединение «под RotaLock»
551 — для тандем соединений «под RotaLock»
961 — для тандем соединений «под RotaLock» + смотровое окно
Спиральные компрессоры COPELAND
Спиральные компрессоры COPELAND фреон R22
| Model | W | Btu/h | W | V |
| ZR28K3-TFD | 6800 | 23000 | 5850 | 380 |
| ZR28К3-PFJ | 6800 | 23000 | 5850 | 220 |
| ZR34KH-PFJ | 8200 | 28000 | 7000 | 220 |
| ZR34KH-TFD | 8200 | 28000 | 7000 | 380 |
| ZR42K3-PFJ | 10300 | 35000 | 8400 | 220 |
| ZR42K3-TFD | 10300 | 35000 | 8400 | 380 |
| ZR47K3-PFJ | 11500 | 40000 | 10000 | 220 |
| ZR47KC-TFD | 11500 | 40000 | 10000 | 380 |
| ZR57KC-TFD | 12500 | 43000 | 10850 | 380 |
| ZR61KC-TFD | 15000 | 51000 | 12200 | 380 |
| ZR68KC-TFD | 16800 | 57500 | 14500 | 380 |
| ZR72KC-TFD | 17600 | 60000 | 14950 | 380 |
| ZR81KC-TFD | 20300 | 69400 | 16800 | 380 |
| ZR94KC-TFD | 23400 | 79800 | 20200 | 380 |
| ZR108KC-TFD | 26700 | 91000 | 22750 | 380 |
| ZR125KC-TFD | 30600 | 104600 | 26500 | 380 |
| ZR144KC-TFD | 34800 | 118800 | 30500 | 380 |
Спиральные компрессоры COPELAND фреон R410A
| Model | W | Btu/h | W | V |
| ZP23K3E-TFD | 5600 | 19112 | 4890 | 380 |
| ZP26K3E-TFD | 6130 | 20920 | 5300 | 380 |
| ZP41K3E-TFD | 9880 | 33720 | 8620 | 380 |
| ZP61KCE-TFD | 14700 | 50170 | 12800 | 380 |
| ZP72KCE-TFD | 17200 | 58700 | 15000 | 380 |
| ZP72KCE-TFD | 17200 | 58700 | 15000 | 380 |
| ZP83KCE-TFD | 20000 | 68260 | 17300 | 380 |
| ZP83KCE-TFD | 20000 | 68260 | 17300 | 380 |
| ZP91KCE-TFD | 21800 | 74400 | 19000 | 380 |
| ZP103KCE-TFD | 25400 | 86690 | 22000 | 380 |
| ZP120KCE-TFD | 29800 | 101706 | 26100 | 380 |
| ZP137KCE-TFD | 33400 | 113993 | 29500 | 380 |
| ZP154KCE-TFD | 37400 | 127645 | 33000 | 380 |
| ZP182KCE-TFD | 44500 | 151877 | 38800 | 380 |
| ZP235KCE-TWD | 57100 | 194880 | 49300 | 380 |
| ZP295KCE-TWD | 71500 | 244027 | 62000 | 380 |
| ZP385KCE-TWD | 92700 | 316382 | 80400 | 380 |
Поршневые компрессоры COPELAND
Поршневые компрессоры COPELAND фреон R22
| Model | W | Btu/h | V |
| CRAQ-0150-PFJ/TFD | 14950 | 4380 | 220/380 |
| CRDQ-0200-PFJ/TFD | 18770 | 5500 | 220/380 |
| CREQ-0225-PFJ/TFD | 21500 | 6300 | 220/380 |
| CRGQ-0250-PFJ/TFD | 26280 | 7700 | 220/380 |
| CRJQ-0300-PFJ/TFD | 30700 | 9000 | 220/380 |
| CRKQ-0325-PFJ/TFD | 32760 | 9600 | 220/380 |
| CRLQ-0350-PFJ/TFD | 37540 | 11000 | 220/380 |
| CRMQ-0400-TFD | 43000 | 12600 | 380 |
| CRP5-0450-TFD | 46100 | 13500 | 380 |
| CRNQ-0500-TFD | 50000 | 14700 | 380 |
| CR18KQE-PFZ/TFD | 15700 | 4600 | 220/380 |
| CR24KQE-PFZ/TFD | 20136 | 5900 | 220/380 |
| CR28KQE-PFZ/TFD | 22184 | 6500 | 220/380 |
| CR33KQE-PFZ/TFD | 26700 | 7820 | 220/380 |
| CR37KQE-PFZ/TFD | 31000 | 9100 | 220/380 |
| CR41KQE-TFD | 34130 | 10000 | 380 |
| CR47KQE-TFD | 39600 | 11600 | 380 |
| CR52KQE-TFD | 44400 | 13000 | 380 |
| CR61KQE-TFD | 51535 | 15100 | 380 |
| QR85K1-TFD | 67920 | 19900 | 380 |
| QR90K1-TFD | 75000 | 22000 | 380 |
| QR11M1-TFD | 83600 | 24500 | 380 |
| QR12M1-TFD | 96245 | 28200 | 380 |
| QR15M1-TFD | 118770 | 34800 | 380 |
Emerson Climate Technologies
Emerson Climate Technologies — крупнейший в мире производитель компрессорного оборудования. Продукция выпускается для бытовых, промышленных и коммерческих систем отопления, вентиляции, кондиционирования воздуха и охлаждения. Emerson поставщик не только новых технологий, но и услуг технической поддержки и обучения.
История поиска новых решений охватывает более 80 лет. За это время компанией было разработано несколько инновационных технологий: полугерметичные и герметичные компрессоры, созданные в 40-е и 50-е годы прошлого столетия, высокоэффективные компрессоры серии Discus и спиральные компрессоры для систем кондиционирования воздуха и нагрева, выпущенные на рынок в 80-е и 90-е годы. Кроме того, полугерметичные компрессоры серии Stream, спиральные компрессоры с системой цифрового регулирования и переменной скорости с технологией частотного преобразования нового поколения.Создан уникальный набор решений для систем охлаждения и кондиционирования воздуха. За последние годы Emerson удалось стать крупнейшим поставщиком решений для производства тепловых насосов. Изделия, выпускаемые под торговой маркой Copeland», и приборы управления Alco* могут найти самое разное применение в указанных областях.
Технология спиральных компрессоров, разработанная в середине 80-х годов компанией Emerson, стала настоящей революцией в области кондиционирования воздуха и определила новые стандарты в отрасли. С тех пор продукция Copeland Scroll™ стала эталоном не только среди оборудования для систем кондиционирования воздуха, но и среди устройств нагрева и холодильной техники. Это самая популярная марка спиральных компрессоров. В настоящее время во всем мире установлено более 80 миллионов компрессоров Copeland Scroll™.
Инновационные разработки компании Emerson, такие как технологии улучшенного впрыска пара, приводные спирали переменной скорости для компрессоров тепловых насосов и звукоизолирующие корпусы Sound Shell, позволяют производителям, монтажникам и конечным пользователям сократить атмосферные выбросы установок, оптимизировать компоновку системы, повысить эффективность и надежность и снизить уровень шума, обеспечивая длительный срок службы оборудования и минимизацию капитальных и эксплуатационных затрат.
Благодаря новым технологиям и усовершенствованной конструкции, спиральные компрессоры находят все более широкое применение. Защита окружающей среды стала одним из приоритетов отрасли. В связи с этим изменилась стратегия развития производства. Сместилась в сторону спиральных компрессоров большей мощности с улучшенной сезонной производительностью и регулируемыми системами. Все шире используется оборудование, работающее на экологичных хладагентах, таких как СO2.
Компрессоры Copeland Scroll™ — область применения
Климатическая техника
— ZR Copeland Scroll™- спиральные компрессоры для R407C и R134a
— ZP Copeland Scroll™- спиральные компрессоры для R410A
— ZPD и ZRD Copeland Scroll Digital™ — спиральные компрессоры для хладагентов R410A и R407C
— ZPV Copeland Scroll™ — спиральные компрессоры с регулируемой скоростью для хладагента R410A
— ZH Copeland Scroll™ — спиральные компрессоры для хладагентов R410A и R407C
— ZHV и ZHW Copeland Scroll™ — спиральные компрессоры с регулируемой скоростью для хладагента R410A
— ZH Copeland Scroll™ — спиральные компрессоры для рекуперации тепла и систем с высокой температурой конденсации на R134a
— ZRH Copeland Scroll™ — горизонтальные спиральные компрессоры
Холодильная техника
— ZB Copeland Scroll™- спиральные компрессоры для среднетемпературного охлаждения
— ZF Copeland Scroll™- спиральные компрессоры для низкотемпературного охлаждения
— ZFD и ZBD Copeland Scroll Digital™ — компрессоры для низкотемпературного и среднетемпературного охлаждения
— ZO и ZOD Copeland Scroll™ — спиральные компрессоры для С02 (субкритические применения)
— Спиральные бустерные компрессоры
Уже несколько десятилетий компания Emerson Climate Technologies является лидером в области разработки тепловых насосов и систем кондиционирования воздуха. Экономичные и эффективные инженерные решения и системы, предлагаемые компанией, способны обеспечить комфортные условия как в жилых домах, так и в офисных помещениях.
Высокопроизводительные компрессоры Copeland Scroll предназначены для использования в жилых зданиях и на коммерческих объектах. Обширный модельный ряд спиральных компрессоров включает изделия мощностью от 1,5 до 40 л. с. оптимизированные для систем кондиционирования воздуха и отопления. Отдельные компрессоры могут объединяться в равновесные и неравновесные тандемы и трио, образуя четырех контурные системы мощностью до 120 л. с, что позволяет без усилий найти эффективное и надежное решение практически для любой задачи.
Одним из важнейших этапов в развитии спиральных компрессоров для климатической техники стало появление в 1993 году технологии регулирования производительности Copeland Digital Scroll™, благодаря которой эффективность систем кондиционирования вышла на новый уровень. С 2001 года эта технология применяется в системах с изменяющимся потоком хладагента (VRF). Сегодня наша технология Digital Scroll™ используется в целом спектре приложений: чиллерах. системах кондиционирования, в том числе монтируемых на крышах зданий, системах обработки воздуха, а также в малых установках в жилых домах и на небольших коммерческих объектах.
Спиральные компрессоры Copeland серии ZH
Позже появилось еще одно решение — компрессоры ZH с системой улучшенного впрыска пара. Эта технология позволяет заменить традиционные бойлеры, используемые для нагрева водопроводной воды и отопления, не требуя при этом замены радиаторов. Эти устройства снижают температуру нагнетания и отличаются более широким рабочим диапазоном при производстве горячей воды.
Компрессоры серии ZH предлагаются в конфигурациях для хладагентов R407C и R410A. Модели, работающие с R410A, могут применяться производителями оборудования для построения эффективных и компактных комплексных систем.
Emerson планирует дополнить ассортимент нагревательного оборудования моделью ZHW R410A — новым спиральным компрессором с регулируемой скоростью. Это решение, предназначенное для тепловых насосов, оснащено новейшим бесщеточным двигателем на постоянных магнитах с высокоэффективным приводом и применяет технологию впрыска пара. Новая технология обеспечивает превосходную сезонную эффективность и высокую температуру нагрева воды в любых условиях (конденсация при 68°С), а также высокую производительность в пределах рабочего диапазона.
Купить компрессор COPELAND в Москве — это к нам!
В мультизональных системах Samsung DVM Plus 4 используется высокоэффективный компрессор, который демонстрирует великолепную работу в режиме охлаждения и обогрева.
Компрессор DVI (Digital Vapor Injection)
Высокотехнологичный и высокоэффективный компрессор, обеспечивающий эффект двухступенчатого сжатия. Он всасывает хладагент и после второго сжатия под высоким давлением нагнетает его в систему: эффективность сжатия повышается на 16 % и достигается значительная экономия электроэнергии.
Впрыск паров — это технология двойного сжатия, которая повышает интенсивность использования хладагента, повторно впрыскивая парообразный хладагент среднего давления, поступивший после турбоинтеркулера. В результате достигается улучшение циркуляции хладагента и на 20 % возрастает теплопроизводительность.
Моментальный впрыск паров
Система моментального впрыска паров контролирует объем хладагента посредством электронного расширительного клапана, увеличивая циркуляцию хладагента на 20 %. Это позволяет достичь высокой холодо-/теплопроизводительности при более эффективном использовании электроэнергии.
На выставке AHR EXPO, прошедшей в марте 2003 года в Чикаго, технология Copeland Digital Scroll была отмечена наградой за технологические инновации. Этот приз Copeland получил за разработку принципиально нового компрессора с регулируемой мощностью, идеально подходящего для мультизональных систем.
Новые компрессора впервые были представлены на рынке в 2001 году совместно с компанией Samsung в ее новой разработке – мультизональной системе DVM (Digital Variable Multi). К настоящему времени только на Азиатском рынке уже установлено более 15000 систем DVM (расчет по количеству наружных блоков) и началось продвижение этой техники в Европе и Америке.
Что же реально стоит за новой технологией и в чем ее особенности?
Необходимость регулирования мощности
Во многих случаях системы кондиционирования вынуждены работать в условиях, когда количество потребителей меньше максимального расчетного, или они работают с неполной нагрузкой. Это особенно актуально в случае мультизональных систем, когда с самого этапа расчета мы предполагаем возможность не одновременной работы внутренних блоков.
В результате, мощность, вырабатываемая наружным блоком, может быть на 30% меньше суммарной мощности внутренних блоков. Если потребителей становится слишком мало, то встает вопрос о необходимости остановки компрессора наружного блока или регулирования его производительности.
Методы регулирования производительности Scroll компрессоров
1) Включение/Выключение компрессора
Этот метод является наиболее простым и применяется в одно-компрессорных установках (самый простой пример – обычный холодильник, который отключает компрессор при достижении нужной температуры в охлаждаемой камере).
2) Несколько компрессоров
Очень распространенный способ, широко применявшийся, например, в супермаркетах, сначала в системах с поршневыми компрессорами, а теперь и со Scroll.
Возможность постепенного подключения цилиндров сделала возможным использование компрессоров большой мощности. Теперь широко распространены системы с двумя или даже тремя Scroll компрессорами, которые в настоящее время используют специальную систему распределения масла между несколькими компрессорами.

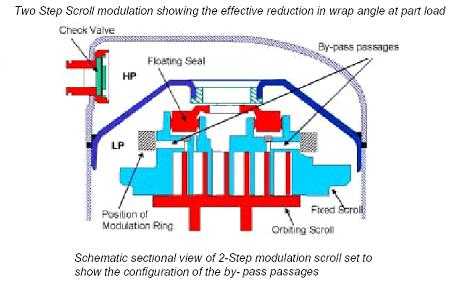

3) Двухступенчатый Scroll
Регулирование производительности в таких компрессорах достигается за счет открытия и закрытия специальных клапанов Бай-Пасса. Что позволяет отправлять часть фреона, сжатого компрессором, в область низкого давления (при этом затраты на сжатие фреона, который отправляется через бай-пасс обратно, снижают эффективность работы).
4) Компрессор с изменяемой скоростью вращения (Инверторный Scroll)
Распространенное решение. Однако, инверторные scroll компрессора работают эффективно в определенном диапазоне скоростей. Некоторое превышение максимальной скорости является допустимым, но понижение скорости вращения ограничено необходимостью смазки спиралей, которая осуществляется маслом под действием центробежной силы. Таким образом, слишком низкая скорость вращения приводит к недостаточному количеству масла между спиралями, что может нарушить герметичность областей сжатия или заклинивание.
5) Digital Scroll компрессор
Это новая концепция использует возможность осевого смещения спиралей. Оказалось, что смещение верхней неподвижной спирали всего на 1 мм вверх позволяет компрессору работать на прежней скорости, но без осуществления сжатия и циркуляции фреона. При этом потребляемая мощность составляет всего 10% от номинальной – поскольку сжатия фреона не происходит. При возвращении спирали в рабочее положение компрессор начинает функционировать как обычный scroll со 100% отдачей.
Для управления поднятием/опусканием спирали используется клапан соленоид. Он установлен между магистралью низкого давления и специальной камерой находящейся над верхней спиралью компрессора.
Технология Digital Scroll Compressor
DVM-системы (мультизональные системы с переменным расходом хладагента) работают на основе компрессора Digital Scroll. Такой компрессор обладает отличными техническими характеристиками и легко регулируется электронной системой управления. В числе несомненных преимуществ компрессора Digital Scroll — высокий КПД, широкий диапазон регулирования производительности, надежность и длительный срок службы

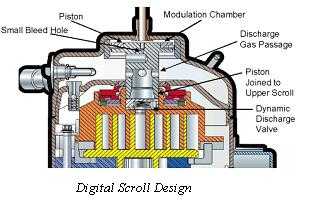

Устройство компрессора Digital Scroll

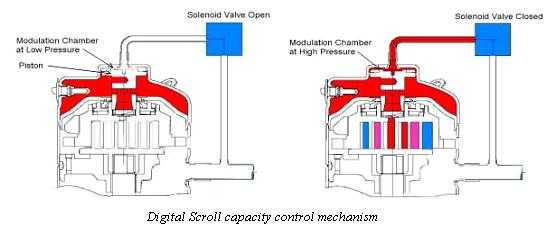

Функционально важные элементы компрессора Digital Scroll — электромагнитный клапан для плавного регулирования давления и электронный терморегулирующий вентиль (ТРВ) для оптимизированного управления расходом хладагента.
Клапан с ШИМ-управлением
Компрессор Digital Scroll работает в двух состояниях: нагруженном и разгруженном. Компрессором управляет внешний электромагнитный клапан, который обеспечивает автоматическое управление холодильными системами на основе широтно-импульсной модуляции (ШИМ). При подаче на клапан управляющего сигнала напряжением 220 В верхняя спираль приподнимается примерно на 1 мм и между спиралями образуется зазор. В результате, несмотря на то что двигатель работает, компрессор не сжимает хладагент. В нагруженном состоянии производительность компрессора составляет 100%, в разгруженном она равна 0%.
Таким образом, клапан с ШИМ-управлением позволяет плавно регулировать давление, которое воздействует на неподвижную спираль и перемещает ее в осевом направлении, вследствие чего компрессор находится то в нагруженном, то в разгруженном состоянии. Когда клапан с ШИМ-управлением обесточен, неподвижная спираль опускается к подвижной (состояние нагрузки). Когда клапан с ШИМ-управлением находится под напряжением, неподвижная спираль отделяется от подвижной (состояние разгрузки).
Таким способом регулируется производительность наружного (компрессорно-конденсаторного) блока в соответствии с количеством работающих внутренних блоков и их весовыми коэффициентами.
Производительность компрессора соответствует среднему времени нахождения в нагруженном и разгруженном состоянии. Например, если в 20-секундном цикле нагруженное состояние длится 10 с и разгруженное тоже 10 с, то средняя производительность составит 50%. Благодаря клапану с ШИМ-управлением компрессор представляет собой самонастраивающуюся систему управления давлением и характеризуется широким диапазоном регулирования производительности — от 10 до 100%.

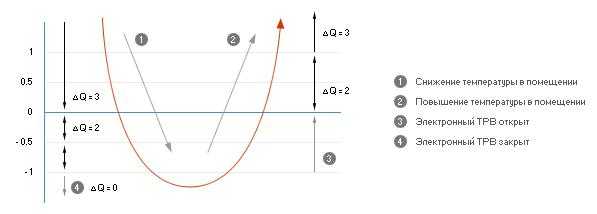

Электронный терморегулирующий вентиль (ТРВ)
Электронные терморегулирующие вентили каждого внутреннего блока распределяют хладагент, общий расход которого оптимизирован компрессором Digital Scroll с минимальными затратами электроэнергии за счет чередующегося перехода в состояние нагрузки и разгрузки. Внутренние блоки отслеживают не только разницу температур на входе и выходе испарителя, но и перегрев, температуру внутреннего воздуха в различных помещениях, температурный профиль каждого помещения. И на основе этой информации регулируют расход хладагента с дискретностью электронного терморегулирующего вентиля.
Преимущества компрессора Digital Scroll по сравнению с инверторной системой
Компрессор Digital Scroll имеет самый широкий диапазон регулирования производительности — от 10 до 100%.
Об инверторных системах часто говорят как о системах, регулируемых за счет изменения частоты источника питания. Диапазон изменения частоты, как правило, составляет от 40 до 120 Гц. Это означает, что диапазон регулирования производительности такой системы будет составлять только от 50 до 100%. Производительность компрессора Digital Scroll изменяется плавно в широком диапазоне, обеспечивая более ровную, без скачков, поддержку заданной температуры.
Широкий диапазон производительности обеспечивает больший температурный комфорт:
— Точное поддержание заданной температуры
— Быстрая реакция на изменение тепловой нагрузки
— Низкое потребление электроэнергии при пуске
— Отсутствие потребности в дополнительном подогреве
Эффективность Digital Scroll выше инверторного компрессора
Система с компрессором Digital Scroll намного эффективнее существующих на рынке инверторных мультисплит систем. У инверторных систем есть некоторые присущие им недостатки, касающиеся регулируемого диапазона производительности, эффективности и некоторых других аспектов. Регулируемый диапазон производительности составляет только 50-100% и при этом используется дорогостоящая инверторная система управления.
Холодильный контур у таких систем также является сложным, так как имеет байпас, клапаны и для обеспечения возврата масла в компрессор должен быть оснащен дополнительным оборудованием. Кроме того, инверторные системы менее надежны и являются источником электромагнитных помех.

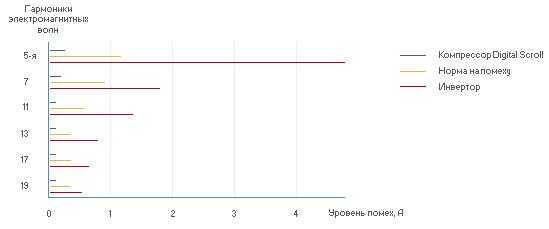

Компрессор Digital Scroll не создает электромагнитных помех
Компрессор Digital Scroll обладает более высокой теплопроизводительностью
— Гарантированная надежность при наружной температуре -20°С. При температуре наружного воздуха -10°C теплопроизводительность превышает 90%.
— Высокий коэффициент энергоэффективности при низкой температуре наружного воздуха.
— При низкой температуре наружного воздуха теплопроизводительность на 8-16% выше, чем у других систем.
— В диапазоне производительности от 80 до 90% (для мультисплит-системы) теплопроизводительность выше.
Испытания проводились в многокамерном калориметре Samsung.
DVM-система на основе компрессора Digital Scroll экономит электроэнергию
Расход электроэнергии в разгруженном состоянии компрессора составляет менее 10% от расхода в нагруженном состоянии.
Для режима работы 6 секунд в нагруженном и 6 секунд в разгруженном состоянии потребление энергии в разгруженном состоянии составляет 10% от потребления при полностью нагруженном состоянии. Давление нагнетания возрастает в цикле нагрузки и затем уменьшается в цикле разгрузки. Аналогично давление всасывания уменьшается в цикле нагрузки и увеличивается в цикле разгрузки.
Давление изменяется от одного крайнего до другого крайнего значения в течение долей секунды (в среднем приблизительно за 0,4 секунды). Во время перехода компрессора из одного состояния в другое его КПД намного меньше КПД того состояния, к которому осуществляется переход.
В результате фактическая средняя производительность компрессора меньше средней производительности, определенной с учетом только устойчивых состояний.
Это означает, что чем короче время перехода компрессора из одного состояния в другое, тем выше эффективность его работы.
Компрессоры Copeland Digital Scroll имеют большую конкурентоспособность
— Повышение возможностей предприятия, использующего электронную технологию Samsung
— Простая система управления — высокая надежность, легкая диагностика, низкая стоимость ремонт
— Конкурентоспособная цена — цена компрессора Digital Scroll составляет 81% от цены инверторного компрессора
Сравнение инверторной и Digital Scroll технологий
| Digital Scroll | Инвертор |
| 10% -100% переменная мощность! Нет байпасса горячего газа! Мгновенное изменение мощности! Высокая скорость фреона: Нет проблем с возвратом масла Нет проблем со смазкой скролла Нет проблем с температурой испарителя на низких скоростях |
Инвертор 35%-100% (30-100Гц) Байпасс = потеря эффективности Инвертор – постепенно У инвертора на низких оборотах: Проблемы возврата масла Проблемы смазки скролла Низкие обороты – меньше масса фреона — повышение температуры испарителя – ниже эффективность |
Компрессоры Copeland Digital Scroll в DVM системах Samsung
| RVMMh220GZ | ZRD61KC-TFD |
| RVMMh240EZ | ZRD68KC-PFZ |
| RVMh200GAM3 | ZRD72KC-TFD+ZR72KC-TFD |
| RMAh240GAM0/RMAh260GAM0 | ZRD72KC-TFD+ZRDT14MC-TFD |
| RMAh280GAM0/RMAh300GAM0 | ZRDT14MC-TFD+ZR144KC-TFD |
| RMAh320GAM0/RMAh340GAM0/RMAh360GAM0 | ZRD72KC-TFD+ZRDT14MC-TFD+ZR144KC-TFD |
| RMAh380GAM0/RMAh400GAM0 | ZRDT14MC-TFD+ZR144KC-TFD |
Спиральные компрессоры COPELAND каталог
xn--90abicjf0berq.xn--p1ai
Компрессоры Copeland
Работа всех холодильных установок напрямую зависит от компрессора. Это – сердце холодильника, которое отвечает за его производительность, эффективность, надежность и срок эксплуатации. Ассортимент холодильных компрессоров, представленный на рынке, довольно широкий. Подбирая агрегат для своего оборудования, стоит обратить внимание на продукцию компании Copeland, которая более 90 лет занимается изготовлением высококачественного холодильного оборудования и систем кондиционирования, а также комплектующих к ним.
Copeland изготовляет надежные и мощные поршневые и спиральные холодильные компрессоры. Они широко используются в холодильниках различного типа и обеспечивают надежное и длительное их функционирование. В поршневых компрессорах сжатие и подача воздуха или газа происходит с помощью поршней. Copeland предлагает такие агрегаты в нескольких сериях: Standard, Discus, Booster, полугерметичные Stream и поршневые двухступенчатые компрессоры.
Гораздо большей популярностью пользуются спиральные компрессоры Copeland, компания даже является мировым лидером по их разработке и производству. Такие агрегаты отлично подходят для использования в холодильных установках и системах кондиционирования. Они отличаются высокой мощностью и способны производить холод до 200 кВт. Copeland не останавливается на достигнутом, и каждая новая серия их спиральных компрессоров имеет модернизированную, усовершенствованную конструкцию.
Особенность спиральных компрессоров в том, что для циркуляции фреона в них используются движущаяся и неподвижная спирали. В сравнении с поршневыми и винтовыми агрегатами, спиральные имеют гораздо меньшее количество движущихся деталей, что положительно влияет на их срок службы. Самые новые изделия Copeland оснащены системой согласования спиралей, которая позволила избежать возможности залива механизма жидкостью и обеспечить максимальную эффективность даже в сложных рабочих условиях.
Спиральные компрессоры Copeland имеют множество преимуществ в сравнении с аналогичными агрегатами конкурентов. В первую очередь это надежная защита от возможности перегрузок, отличная совместимость практически со всеми хладагентами, минимальный уровень издаваемого шума и большое количество моделей.
Покупка компрессора для холодильных установок часто вызывает трудности, но если вы отдадите предпочтение компрессорам Copeland – результат не заставит себя долго ждать. Высокая мощность, надежность и эффективность станут залогом успешной работы вашей техники.
neruds.ru
| Марка | Фирма | Страна | Цена euro | Технические характеристики | |||
| ХОЛОДИЛЬНЫЕ КОМПРЕССОРА Copeland | |||||||
| Спиральные компрессора «Copeland» | |||||||
| Компрессор Copeland ZB 15 K*E TFD | Copeland | ГЕРМАНИЯ | 828 | Qо=2,9кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 19 K*E TFD | Copeland | ГЕРМАНИЯ | 855 | Qо=3,6кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 21 K*E TFD | Copeland | ГЕРМАНИЯ | 873 | Qо=4,3кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 26 K*E TFD | Copeland | ГЕРМАНИЯ | 1 008 | Qо=5,0кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 30 K*E TFD | Copeland | ГЕРМАНИЯ | 1 090 | Qо=5,9кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 38 K*E TFD | Copeland | ГЕРМАНИЯ | 1 202 | Qо=7,3кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 42 K*E PFJ | Copeland | ГЕРМАНИЯ | 1 472 | Qо=8,1кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 45 K*E TFD | Copeland | ГЕРМАНИЯ | 1 340 | Qо=8,6кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 50 K*E TFD | Copeland | ГЕРМАНИЯ | 1 770 | Qо=10,10кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 56 K*E TWD | Copeland | ГЕРМАНИЯ | 2 195 | Qо=10,10кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 58 K*E TFD | Copeland | ГЕРМАНИЯ | 1 912 | Qо=11,30кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 66 K*E TFD | Copeland | ГЕРМАНИЯ | 2 110 | Qо=12,90кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 75 K*E TWD | Copeland | ГЕРМАНИЯ | 2 660 | Qо=14,80кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 76 K*E TWD | Copeland | ГЕРМАНИЯ | 2 340 | Qо=15,30кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 92 K*E TWD | Copeland | ГЕРМАНИЯ | 2 956 | Qо=18,30кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 95 K*E TWD | Copeland | ГЕРМАНИЯ | 2 615 | Qо=18,60кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 11 M*E TWD | Copeland | ГЕРМАНИЯ | 3 112 | Qо=22,20кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 114 M*E TWD | Copeland | ГЕРМАНИЯ | 2 834 | Qо=21,90кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZB 220 M*E TWD | Copeland | ГЕРМАНИЯ | 5 122 | Qо=45,50кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 06 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 083 | Qо=2,06кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 09 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 243 | Qо=2,83кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 11 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 380 | Qо=3,55кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 13 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 460 | Qо=4,11кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 15 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 625 | Qо=5,02кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 18 K4E TFD-551 | Copeland | ГЕРМАНИЯ | 1 755 | Qо=6,09кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 24 K4E TWD-551 | Copeland | ГЕРМАНИЯ | 2 643 | Qо=7,53кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 33 K4E TWD-551 | Copeland | ГЕРМАНИЯ | 3 037 | Qо=10,40кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 40 K4E TWD-551 | Copeland | ГЕРМАНИЯ | 3 413 | Qо=12,85кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZF 48 K4E TWD-551 | Copeland | ГЕРМАНИЯ | 3 606 | Qо=15,55кВт, при Tо=-25С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 21 K4E TFD | Copeland | ГЕРМАНИЯ | 1 046 | Qо=4,17кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 26 K4E TFD | Copeland | ГЕРМАНИЯ | 1 204 | Qо=5,18кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 30 K4E TFD | Copeland | ГЕРМАНИЯ | 1 331 | Qо=6,09кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 38 K4E TFD | Copeland | ГЕРМАНИЯ | 1 468 | Qо=7,48кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 45 K4E TFD | Copeland | ГЕРМАНИЯ | 1 630 | Qо=8,87кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 56 K4E TWD | Copeland | ГЕРМАНИЯ | 2 403 | Qо=10,80кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 75 K4E TWD | Copeland | ГЕРМАНИЯ | 2 867 | Qо=15,15кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 92 K4E TWD | Copeland | ГЕРМАНИЯ | 3 184 | Qо=18,60кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZS 11 M4E TWD | Copeland | ГЕРМАНИЯ | 3 353 | Qо=21,90кВт, при Tо=-15С; Tк=+40С 380В, R404a | |||
| Компрессор Copeland ZR 18 K3E PFJ | Copeland | ГЕРМАНИЯ | 598 | Qо=3,45кВт, при Tо=0С; Tк=+40С 220В, R407C | |||
| Компрессор Copeland ZR 22 K3E TFD | Copeland | ГЕРМАНИЯ | 683 | Qо=4,19кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 28 K3E TFD | Copeland | ГЕРМАНИЯ | 720 | Qо=5,45кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 34 K3E TFD | Copeland | ГЕРМАНИЯ | 756 | Qо=6,43кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 40 K3E TFD | Copeland | ГЕРМАНИЯ | 808 | Qо=7,61кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 48 K3E TFD | Copeland | ГЕРМАНИЯ | 890 | Qо=9,37кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 48-422 K3E TFD | Copeland | ГЕРМАНИЯ | 1 022 | Qо=9,37кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 61 KСE TFD | Copeland | ГЕРМАНИЯ | 990 | Qо=11,90кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 61-422 KCE TFD | Copeland | ГЕРМАНИЯ | 1 095 | Qо=11,90кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 72 KCE TFD | Copeland | ГЕРМАНИЯ | 1 130 | Qо=13,80кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 72-422 KCE TFD | Copeland | ГЕРМАНИЯ | 1 247 | Qо=13,80кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 81 KCE TFD | Copeland | ГЕРМАНИЯ | 1 270 | Qо=15,55кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 81-422 KCE TFD | Copeland | ГЕРМАНИЯ | 1 393 | Qо=15,55кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 90 K3C TWD | Copeland | ГЕРМАНИЯ | 1 902 | Qо=17,30кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 94 KCE TFD | Copeland | ГЕРМАНИЯ | 1 604 | Qо=19,20кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 11 M3E TWD | Copeland | ГЕРМАНИЯ | 2 370 | Qо=21,10кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 108 KCE TFD | Copeland | ГЕРМАНИЯ | 1 980 | Qо=21,50кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 12 M3E TWD | Copeland | ГЕРМАНИЯ | 2 585 | Qо=24,50кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 125 KCE TFD | Copeland | ГЕРМАНИЯ | 2 167 | Qо=25,10кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 144 KCE TFD | Copeland | ГЕРМАНИЯ | 2 297 | Qо=28,80кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 16 M3E TWD | Copeland | ГЕРМАНИЯ | 2 936 | Qо=33,40кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 160 KCE TFD | Copeland | ГЕРМАНИЯ | 2 462 | Qо=31,20кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 19 M3C TWD | Copeland | ГЕРМАНИЯ | 3 190 | Qо=36,70кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 190 KCE TFD | Copeland | ГЕРМАНИЯ | 2 677 | Qо=36,60кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 250 KCE TWD | Copeland | ГЕРМАНИЯ | 3 773 | Qо=48,80кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 310 KCE TWD | Copeland | ГЕРМАНИЯ | 4 302 | Qо=61,20кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
| Компрессор Copeland ZR 380 KC TWD | Copeland | ГЕРМАНИЯ | 5 010 | Qо=75,90кВт, при Tо=0С; Tк=+40С 380В, R407C | |||
kompressorhik.com
Поршневые компрессоры DWM Copeland
Компания «Дом Холода» предлагает своим клиентам оригинальные поршневые компрессоры DWM Copeland (Копеланд) по доступным ценам.
На данный момент на рынке промышленного холода компрессорные установки Copeland являются широко известными. Они представлены невероятно обширным ассортиментом. Данная торговая марка выпускает изделия с различными параметрами мощности. Все разработки успешно применяются при производстве и комплектации холодильных машин, предназначенных для хранения скоропортящихся товаров.
Особой популярностью сегодня пользуются поршневые полугерметичные компрессоры DWM Copeland (Копеланд). Они комплектованы разъемным защитным кожухом.
Работа поршневых компрессоров осуществляется на базе традиционного принципа нагнетания давления за счет системы клапанов и поршневой пары.
Поршневые компрессоры Copeland различаются на 2 типа изделий: герметичные и полугерметичные. Их ключевое различие состоит в типе защитного кожуха. Все модели поршневого компрессорного оборудования данного производителя отличаются высокой энергоэффективностью. Доступны в двух типах:
-
С традиционными клапанами пластинчатого вида: доступная цена, более низкая в сравнении с аналогичными по производительности агрегатами с дисковыми клапанами, что и обеспечивает отличный спрос на продукцию данного типа.
-
С дисковыми клапанами: отличаются повышенной производительностью холода при неизменных показателях потребления энергии. Такой эффект достигается благодаря минимизации «мертвого» объема и уменьшения энергозатрат при понижении температуры кипения и увеличении конденсационной температуры. Также проходные каналы клапанных досок обеспечивают более продуктивную работу компрессора. С такой комплектацией он работает с большей холодопроизводительностью при низкой конденсации и высокой температуре кипения
Серия Discus
Среди всех полугерметичных компрессоров DWM Copeland модели Discuss обладают лучшими техническими характеристиками. Они активно используются в холодильных системах, нуждающихся в минимальном энергопотреблении, со средне- и низкотемпературными режимами.
Ряд Discuss представляет модели с разным количеством цилиндров: 2, 3, 4, 6, 8. Диапазон мощности привода составляет 4-60 л. с. Линейка Discuss предназначена для эксплуатации с фреонами R-22, R-407 C, R-134a и R-404 A.
Специфика устройств Discus (исключение составляет модель D2D) заключается в патентованной конструкцией используемой клапанной доски Delta. Она позволяет понизить мертвый объем цилиндра до предельного минимума. Почему это так важно? Такое решение обеспечивает лучшую холодопроизводительность и энергетическую эффективность, по сравнению с параметрами изделий с технологией, традиционной для пластинчатых клапанов.
Серия Standard
Серия Standard вобрала компрессоры ряда L, K, и S. Мощность привода варьируется в диапазоне 0.5-70 л. с. В компрессорных установках Standard L и K с мощностью до 5 л. с. применяются пластинчатые клапаны. Процесс охлаждения электродвигателя осуществляется за счет воды или воздуха.
Серия Standard (S) состоит из крупных (4S, 6S) и средних моделей (2S, 3S) с встроенным регулированием производительности. Компрессорные агрегаты серии S и приводной мощностью в 5-70 л. с. широко применяются в холодильных установках и системах кондиционирования. Охлаждение их двигателя выполняет всасываемый газ.
Преимущества изделий Standard:
-
повышение холодильного коэффициента (COP),
-
увеличение холодопроизводительности,
-
расширенный рабочий диапазон с низкой температурой кипения (до –45 °C) и высокой температурой конденсации.
Компрессоры Standard с параметрами холодопроизводительности 10-35 кВт применяются как бустер – компрессоров на фреоне R-404 A.
Двухступенчатые компрессоры DWM Copeland
Двухступенчатые поршневые полугерметичные компрессоры могут обладать мощностью провода 5-25 л. с. Предназначены для применения в низкотемпературных установках на холодильных агентах R-22, R-404А или R-507.
Отличительное преимущество состоит в возможности работы при температуре кипения со значениями до -60 °C в то время как одноступенчатые аналоги Copeland (Копеланд) способны обеспечить только параметры в -50 °C.
Полугерметичные поршневые компрессоры Stream
Stream представляет новую линейку компрессоров. Радикальные изменения конструкции обеспечили ряд значительных преимуществ:
-
наличие инновационной системы диагностики CoreSense: продлевает эксплуатационный срок холодильной техники, обеспечивает расширенную защиту компрессорному устройству, диагностику, измерение и связь энергопотребления;
-
большая эффективность: благодаря уникальной технологии клапанов, повышающей эффективность моделей Stream на 10% по сравнению с другими компрессорами. Такое решение заодно уменьшает выбросы парниковых газов и сокращает расходы на монтаж оборудования;
-
возможно работать с несколькими хладагентами: за счет уникальной технологии клапанов. Одна модель Stream может быть использована в различных условиях, производительность при этом не снизится;
-
низкий уровень шума: наличие шумозащитного кожуха обеспечивает наиболее минимальный уровень шума, что позволяет применять оборудование Stream там, где есть необходимость в бесшумной работе;
-
регулирование производительности: за счет цифровой технологии или использования частотного преобразователя, компрессорные устройства Stream подходят для сфер применения, в которых необходимо обеспечить плавное регулирование всей производительности.
domxoloda.ru
