Коды ошибок газовых котлов Ардерия – неисправности и что делать для их устранения

Устройство и принцип работы котлов Ардерия

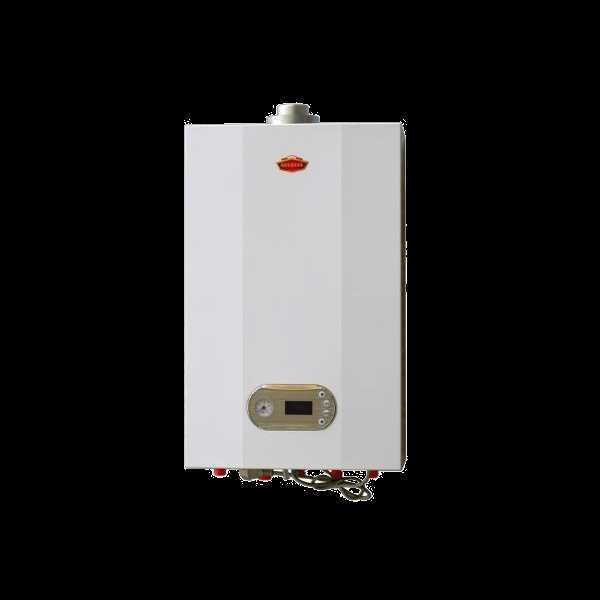

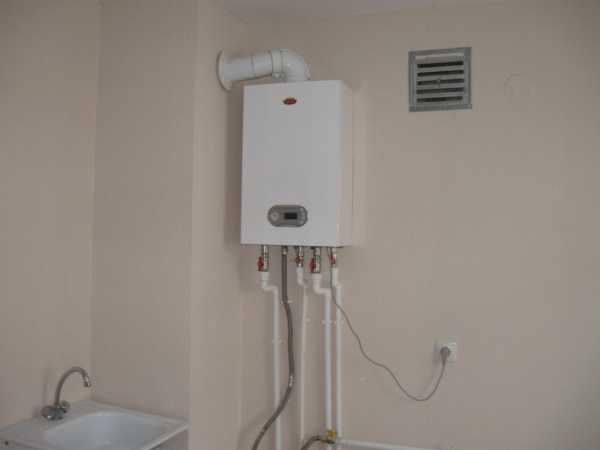

Фирма Ардерия выпускает два вида двухконтурных настенных газовых котлов – битермические и с двумя раздельными теплообменниками. Корпус металлический, покрыт сверху белой эмалированной краской. Для снятия крышки надо раскрутить два болта снизу. В нижней части располагается манометр.

Первичный теплообменник изготовляется из меди высокого качества, вторичный – из нержавеющей стали. Слева внизу установлен насос Grundfos с сухим ротором, в котором нет контакта теплоносителя с электродвигателем. Это предотвращает засорение и заклинивание, а также повышает КПД котла.

Под горелкой перед камерой сгорания стоит вентилятор, работающий на постоянном токе. Это позволяет ему работать с разной скоростью и обеспечивать необходимое давление воздуха в данный момент. Расположение перед топкой означает, что он создает не разрежение, а именно наддув воздуха.

Справа внизу установлена электронная плата управления, на которой вынесены ДИП переключатели. Дополнительно аппарат оборудован чипом SMPS, выполняющим функцию стабилизатора напряжения.

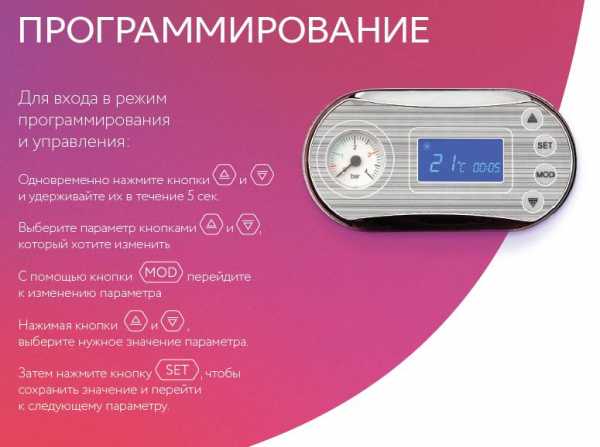

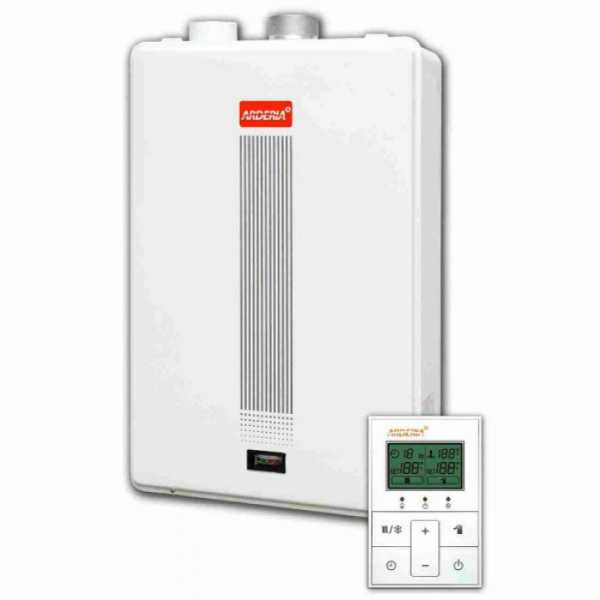

В комплекте к аппарату идет удобный выносной пульт управления с функцией самодиагностики. На нем устанавливается температура горячей воды и теплоносителя.

В котлах Ардерия серии «В» установлен битермический радиатор, в котором объединены теплообменники ГВС и отопления. Внутри основной медной трубы с круглым сечением вставлена более тонкая, в форме ромба.

Битермический радиатор газового котла

По внутренней течет горячая вода, поступающая в точки водоразбора. По внешней – вода, которая играет роль теплоносителя в отопительной системе. Рассмотрим самые распространенные коды ошибок газового котла Ардерия.

Основные коды ошибок

а2

Ошибка a2 показывает, что тяга недостаточно сильная. Это может быть вызвано поломкой вентилятора, забитостью дымохода или неисправностью датчика давления воздуха. Необходимо проверить работоспособность вентилятора, осмотреть и при необходимости очистить дымоход.

а3

Ошибка a3 означает, что сработал датчик напора до того, как был включен циркуляционный насос. Следует внимательно осмотреть датчик и почистить его.

а4

Ошибка a4 высвечивается когда перегреваются температурные датчики BOuTem или WarmTem. Причиной может быть остановка циркуляции теплоносителя или его отсутствия. Надо открыть кран разбора теплой воды, чтобы понизить температуру. Следует проверить состояние магистралей и вентилей отопительного контура.

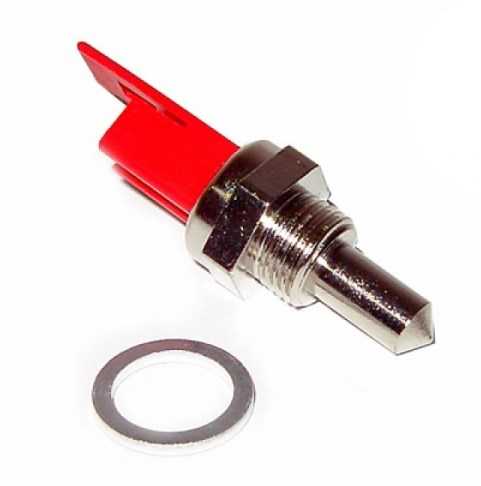

Датчик температуры

а5

Ошибка a5 значит, что давление теплоносителя слишком низкое. Это может быть вызвано слишком маленьким количеством жидкости в системе отопления, попаданием воздуха в отопительный контур или поломкой насоса циркуляции. Нужно осмотреть систему развода теплоносителя, возможно, где-то капает вода из трубки и проверить корректность работы датчика напора.

а6

Ошибка a6 выводится при ошибке розжига. При этом не срабатывает датчик ионизации из-за отсутствия пламени. Проверьте подачу газа в котел, работу газового клапана и трансформатора розжига.

а7

Ошибка a7 показывает неисправность газового клапана. Срабатывает при замыкании реле. Также может появиться в случае поломки блока управления.

а9

Ошибка a9 выводит сигнал «Замерзание». Причиной возникновения является охлаждения воды в системе до пяти градусов.

аа

Ошибка аа означает, что температура воды в системе приближается к 100 градусам. Это случается, когда закрыты контуры отопления, засорился фильтр, неисправен насос или повредился трехходовой клапан.

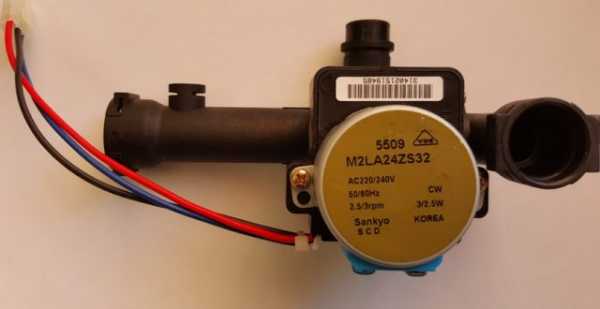

Трехходовый клапан для котлов Ардерия

Другие неисправности

Рассмотрим, что делать при неисправностях, когда на экране не высвечивается ошибка:

  1. Если вы почувствовали явный запах газа, срочно выключайте котел, все электроприборы и перекрывайте вентиль газа. После этого вызывайте газовую службу, которая должна будет проверить газопровод и сам котел. Обязательно откройте окно и внимательно прислушивайтесь к себе, так как есть опасность отравления угарным газом.
  2. После включения аппарата, начинает работать вентилятор, а пламя в горелке не появляется. Возможно, слишком низкое напряжение в электросети. Проверить это можно вольтметром. Для устранения этой проблемы установите дополнительно стабилизатор напряжения.

    Также важно осмотреть дымоход на наличие засорения и посторонних предметов. К этому приводит также неисправность переключателя давления воздуха и отсутствие герметичности в камере сгорания.

  3. Если при работе пламя красного или желтого цвета, скорее всего, засорилась горелка. Необходимо разобрать корпус и почистить форсунки. Также этот эффект возникает при неправильной настройке газового клапана.
  4. Если долго не течет теплая вода из крана, это не всегда означает неисправность ГВС. Так как при отсутствии водоразбора вода в системе остывает, в любом случае должно пройти время перед нагревом.
  5. Когда котел часто сам отключается во время пользования горячей водой, возможно, это происходит из-за того, что изначально в водопроводе слишком слабое давление. Минимальное давление, необходимое для корректной работы оборудования 1,5 бар.

Каждая модель газового котла Ардерия имеет свои персональные особенности. Чтобы избежать большинства проблем при эксплуатации, внимательно прочитайте инструкцию к именно вашему оборудованию.

boilervdom.ru

Вероятные ошибки, их коды и неисправности котлов Ардерия (Arderia)

Вероятные ошибки и неисправности

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Ардерия (Arderia). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Ошибка А1 — Датчик давления воздуха замкнут. Происходит задувание дымохода.

  • Засор газового прохода.
  • Обледенело выходное отверстие.

Ошибка А2 — Вентилятор работает с малой скоростью.

  • Имеется недостаточный контакт.
  • Нарушение подключения проводов.
  • Недостаточная скорость вращения вентилятора (попали посторонние предметы).

Ошибка А3 — Неисправен циркуляционный насос.

  • Датчик напора включился до запуска насоса.
  • Забился грязью напорный датчик.

Ошибка А4 — Срабатывание датчика по перегреву.

  • Закрыты все запорные краны системы отопления.
  • Засор фильтра отопительного контура.
  • Не вращается насос.
  • Неисправен 3-х ходовой клапан.
  • Повреждение датчика протока воды ГВС.

Ошибка А5 — Пониженное давление теплоносителя.

  • Малый объем воды в отопительной системе.
  • Присутствие воздуха в системе отопления.
  • Неисправен циркуляционный насос котла Arderia.
  • Насос циркуляции функционирует, но частота оборотов недостаточная или повреждение крыльчатки.
  • Неполадка датчика напора насоса.
  • Утечка воды в системе отопления.

Ошибка А6 — Неисправность розжига. Розжиг отсутствует.

  • Дымоход заблокирован.
  • Низкое давление газа.
  • Неисправен газовый клапан.
  • Не функционирует трансформатор.
  • Блокировка газохода.

Ошибка А7 — Неисправен газовый клапан.

  • Замыкание реле газового клапана.
  • Повреждение блока управления.

Ошибка A8 — Остаточное пламя. Пламя не гаснет.

  • В камере имеется остаточное пламя, хотя на газовый клапан не подается напряжение.
  • Диафрагма газового клапана повреждена.
  • Заменить блок управления в случае, если не исправит ситуацию замена газ. клапана.

Ошибка А9 — Замерзание.

  • Снижение температуры воды в котле до 5 градусов.

Ошибка АА — Закипание.

  • Закрыты все отопительные контуры.
  • Засор фильтра системы отопления.
  • Повреждение циркуляционного насоса.
  • Неисправность трехходового клапана.
  • Неполадка датчика протока горячего водоснабжения.

Ошибка AB, AC — Повреждение термостата.

  • Произошло короткое замыкание в термостате.
  • Некорректное соединение между термостатом и контактами.

Ошибка AE — Дымоход заблокирован.

  • Возможно присутствие посторонних предметов в газоходе.
  • Газоход деформирован.

Описание кодов ошибок котлов Arderia В10, В14, В16

Е0 – ошибка режима антизамерзание.

Ошибка Е0 активна и котел не включится, если после перерыва подачи электроэнергии температура систем отопления или ГВС ниже +1 °С. Убедитесь в целостности магистралей. Блокировка автоматически снимется при повышении температуры выше +1 град. С. Если при повышении температуры ошибка не устраняется, обратитесь в сервисную службу.

E1 – Ошибка датчика ионизации – отсутствие ожидаемого пламени.

Отображается при неудачном розжиге котла, либо после неожиданного срыва пламени в процессе нормальной работы котла. Проверьте наличие подачи газа к котлу. В течение 60 минут система управления будет пытаться восстановить нормальную работу котла, затем заблокируется. Снять блокировку можно нажатием кнопки MODE. Если ошибка вызвана неисправностью котла, обратитесь в сервисную службу.

E2 – Ошибка дифференциального датчика давления воздуха.

Отображается в ситуации ненормальной тяги, также может быть вызвана неисправностью вентилятора или датчика давления воздуха. В течение 15 минут система управления будет пытаться восстановить нормальную работу котла Ардерия. Убедитесь в нормальном состоянии дымохода, проверьте, не перекрыт ли он. Если через 15 минут ошибка не устраняется, обратитесь в сервисную службу.

E3 – Ошибка защитного термостата перегрева.

Отображается в ситуациях отсутствия теплоносителя или его циркуляции в контуре отопления, также может быть вызвана неисправностью насоса. Откройте кран разбора горячей воды для понижения температуры, проверьте состояние вентилей и магистралей контура отопления. Снять блокировку можно нажатием кнопки MODE. Если ошибка вызвана неисправностью или поломкой, обратитесь в сервисную службу.

E4 – Перегрев датчиков температуры WarmTem или BOuTem.

Отображается в ситуациях отсутствия теплоносителя или его циркуляции в контуре отопления, также может быть вызвана неисправностью насоса. Откройте кран разбора горячей воды для понижения температуры, проверьте состояние вентилей и магистралей контура отопления. Снять блокировку можно нажатием кнопки MODE.

E5 – Ошибка датчика температуры BInTem.

Отображается при неисправности датчика температуры холодной воды (BInTem). Закройте все краны разбора горячей воды для нормальной работы котла Arderia в режиме отопления. Снять блокировку можно нажатием кнопки MODE. Для устранения неисправности обратитесь в сервисную службу.

E6 – Ошибка датчика температуры BOuTem.

Отображается при неисправности датчика температуры воды ГВС (BOuTem). Закройте все краны разбора горячей воды для нормальной работы котла в режиме отопления. Снять блокировку можно нажатием кнопки MODE.

E7 – Ошибка датчика температуры WarmTem.

Отображается при неисправности датчика температуры теплоносителя контура отопления (WarmTem). Возможна ошибка связи с датчиком, и при восстановлении связи блокировка снимется автоматически.

E8 – Ошибка датчика ионизации – наличие остаточного пламени.

Отображается в ситуации наличия остаточного пламени, а также в результате ошибки опроса датчика ионизации. Снимите блокировку нажатием кнопки MODE. Повторное возникновение ошибки Е8 означает неисправность котла. В этом случае следует немедленно перекрыть подачу газа к котлу.

E9 – Ошибка датчика давления теплоносителя.

Отображается в ситуации низкого давления или отсутствия теплоносителя в контуре отопления. Проверьте отсутствие утечек из контура отопления и давление теплоносителя. После устранения причины неисправности блокировка снимется автоматически. Если ошибка вызвана неисправностью котла, вызовите специалистов.

Возможные неполадки и их устранениe

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики неисправности.

Вентилятор начал работать, но пламя не появляется

Не срабатывает реле давления воздуха.
Блокировка дымохода.
Утечка в системе отвода продуктов сгорания.
Камера сгорания не герметична.
Напряжение электропитания ниже 170 В.
Установите стабилизатор напряжения

Неправильное горение: цвет пламени желтый или красный

Горелка загрязнена.
Неправильное функционирование дымохода.
Неверная настройка газового клапана.

Длительное время ожидания горячей воды

Поскольку при отсутствии водоразбора вода в трубе ГВС остывает, до момента появления из крана горячей воды должно пройти некоторое время.

Котел Ардерия часто выключается: по превышению температуры (ошибка А4) или низкому давлению в системе отопления (ошибка А5).

Недостаточное давление, утечки или нарушение циркуляции в системе отопления.
Необходимо проверить, чтобы давление в системе отопления находилось в пределах 1—1.2 бар, нет ли утечек в системе. Проверка циркуляции в системе отопления должна производиться уполномоченным персоналом.

Наличие воздуха в системе отопления.
Удалить воздух.

Недостаточное давление воздуха в расширительном баке котла.
Поднять давление воздуха в баке до 1.0 бар – при нулевом давлении в системе отопления.

Вал насоса котла заблокирован.
Насос котла неисправен. Нужен вызов уполномоченного специалиста.

Частые самопроизвольные выключения котла в режиме ГВС

Недостаточное давление холодной воды на входе котла.
Обеспечьте давление на входе холодной сантехнической воды не менее 1,5 бар.
При использовании индивидуальной системы водоснабжения с гидроаккумулятором и неравномерным давлением рекомендуется давление включения насоса не менее 2,0 бар.

Слишком малый расход горячей воды.
Не следует устанавливать расход воды ниже 2 л/мин, поскольку это приведет к срабатыванию датчика потока ГВС с последующим отключением нагрева воды.
Хаотичное открытие и закрытие водоразборных кранов соответственно запускает и останавливает процесс нагрева воды, что может привести к увеличению времени ожидания горячей воды.

Колебания температуры горячей воды

Одновременное использование нескольких точек потребления горячей воды делает нестабильным расход воды. Для уменьшения колебаний температуры не используйте одновременно более одной точки разбора горячей воды.

Горелка котла не включается (ошибка А6)

Шнур электропитания не подключен — подключите шнур электропитания.
Нет подачи газа — откройте кран подачи газа.
Установлена слишком низкая температура воды — установите более высокую температуру при помощи регулятора.

Появление странных звуков в процессе работы котла

В трубах остался воздух — спустите воздух. Повторите заполнение котла водой.
Все запорные краны закрыты — откройте запорные краны.
Котел Arderia закреплен на стене неправильно — закрепите котел правильно. Если шум не исчезает, вызовите специалиста из сервисного центра.

Помещение не прогревается до комфортной температуры

Котел работает в режиме ГВС — включите режим отопления.
Установлена слишком низкая температура теплоносителя — установите более высокую температуру при помощи регулятора.
Запорный кран в контуре отопления закрыт — найдите и откройте кран.
Один или несколько кранов в контуре отопления открыты не полностью — проверьте все краны. Откройте частично закрытые.
Фильтр котла засорен — очистите фильтр.
В трубах остался воздух — спустите воздух. Повторите заполнение котла водой.

Нет ГВС

Очистите фильтр.
Закрыт запорный кран ГВС — откройте кран ГВС.
Засорен фильтр — очистите фильтр.

Котел перегревается

Запорные краны в системе отопления закрыты — проверьте все краны. Откройте, если они закрыты.

teplofan.ru

Коды ошибок котлов ARDERIA

Дата публикации 02.09.2014

В данной статье опишем возможные ошибки и неисправности, которые могут произойти во время эксплуатации котла ARDERIA/Ардерия.

А1 (замыкание датчика давления воздуха/задувание дымохода) может произойти в результате засорения газохода или обледенения выходного отверстия.

А2 (низкая скорость вентилятора) возникает из-за нарушения подключения проводов, плохого контакта, низкой скорости вращения вентилятора.

А3 (неисправность насоса, датчик напора сработал до включения насоса), скорее всего, это произошло из-за того, что забился датчик.

А4 (сработал датчик перегрева), это может произойти по причине выхода из строя насоса, 3х ходового клапана или датчика протока воды ГВС, также могут быть закрыты все запорные краны системы отопления или засорен фильтр контура отопления.

А5 (низкое давление теплоносителя) может быть связано с недостатком воды в системе отопления, попадания воздуха в систему отопления, не работающим насосом, поврежденной крыльчаткой, циркуляционный насос работает на недостаточной частоте оборотов, неисправность датчика напора насоса, возникновения протечки воды в системе отопления.

А6 (ошибка/нет розжига, блокировка дымохода) происходит из-за недостаточного давления газа, неисправности в работе газового клапана или трансформатора, блокировки газохода.

А7 (неисправность газового клапана, замыкание реле газового клапана) связана с неисправностью блока управления.

А8 (остаточное пламя, не гаснущее пламя, в камере присутствует небольшое пламя, хотя напряжение на газовый клапан не подается), такое явление связано с возникновением проблемы с диафрагмой внутри газового клапана. Если замена газового клапана не помогла, то попробуйте заменить блок управления.

А9 (замерзание) — температура воды в котле понизилась до -5ºС.

АА (закипание) может произойти по следующим причинам: закрыты все контуры отопления, произошло засорение фильтра системы отопления, сломался насос, повреждение в 3х ходовом кране, неисправности в датчике протока воды ГВС.

АВ, АС (неисправность термостата) может быть вызвана коротким замыканием в термостате или плохим соединением между термостатом и контактами.

АЕ (блокировка дымохода) является следствием попадания посторонних предметов в газоход или деформации газохода.

На информационном портале HeatNet.ru представлено котельное оборудование бренда ARDERIA, подробно ознакомится с техническими характеристиками которого можно здесь.

Техническая литература доступна для скачивания здесь

Please enable JavaScript to view the comments powered by Disqus. comments powered by

heatnet.ru

Неисправности газового котла ардерия – коды ошибок, причины и методы устранения

Южнокорейские газовые котлы Arderia пока не слишком распространены, но постепенно приобретают все больше поклонников. Это оборудование оснащено новейшими функциями, и в тоже время имеет доступную цену. Они оборудованы четкой системой диагностики, которая выявляет неисправности газового котла ардерия и выводит их коды на дисплей. Рассмотрим, какие причины вызывают появление тех или иных ошибок и как их устранить.

...

Ошибки газовых котлов ардерия и методы их устранения

Любой газовый котел нуждается в регулярном уходе и профилактических мероприятиях. Бывает, что причинами неполадок становятся внешние факторы: низкое давление в магистрали, перепады напряжения и прочее.

Неисправности газовых двухконтурных настенных котлов ардерия выявляются в виде кодов на экране. Их расшифровка имеется в инструкции по эксплуатации.

Код ошибки Причина Как устранить
А1 Замыкание воздушного сенсора давления (задувание дымохода). Возникает обычно при засорении дымовыводящего канала или появлении обратной тяги Следует осмотреть, не забит ли дымоход мусором, не образовалась ли на нем наледь, которая мешает выходу дыма и поступлению воздуха к горелке.

Проверить наличие обратной тяги, если она есть, следует выявить причину появления. Возможно, на трубу нужно поставить дефлектор или изменить конструкцию дымохода

А2 Медленно вращается вентилятор.

Появляется из-за неисправности элемента, обрыва его проводки

Необходимо проверить работоспособность вентилятора, не мешает ли ему что-нибудь. При необходимости очистить деталь от мусора.

...

Возможно, на конце коаксиальной трубы появилась наледь, препятствующая выходу из нее дыма

А3 Неполадки в циркуляционном насосе и его датчике

Часто возникает, если забился датчик напора

Следует проверить проводку сенсора и осуществить диагностику насоса.

При необходимости провода зачистить и подсоединить

А4 Сработал датчик перегрева.

Причины бывают следующими:

  • поломка насоса;
  • сбой 3-ехходового клапана;
  • поломка сенсора протока ГВС.

Возможно, закрыты все запорные вентили отопительной системы

Прочистить фильтры от засора.

Разблокировать циркуляционный насос и очистить его видимые части от мусора.

...

Открыть запорные вентили.

Проверить работоспособность трехходового клапана и сенсора протока ГВС.

Заменить сломанные элементы

А5 Низкое давление теплоносителя.

Возможные причины:

  • недостаток жидкости в отопительной системе;
  • воздушные пробки;
  • неисправность циркуляционного насоса или датчика протока
Возможно, имеется протечка в системе отопления. Следует проверить на ее наличие все радиаторы и трубы.

Необходимо удалить воздушные пробки с помощью кранов Маевского.

Следует отрегулировать скорость оборотов крыльчатки циркуляционного насоса.

Заменить неисправные элементы

А6 Отсутствует розжиг. Происходит блокировка дымовыводящей трубы.

Обычно причины в:

  • слабом газовом давлении;
  • сбоях в работе газового клапана либо трансформатора;
  • блокировке газохода
Следует проверить давление топлива в магистрали, и если оно низкое, то сообщить в газопоставляющую компанию



А7 Проблемы в работе газового клапана.

Обычно причина в сбоях платы управления

Диагностика газового клапана и его проводки.

При необходимости замена сломанной детали на новую

А8 В камере сгорания присутствует остаточное пламя, хотя напряжение на клапан газа не поступает.

Причина кроется в неполадках диафрагмы газового клапана

При неисправности диафрагмы клапана его заменяют. Если это не помогло, следует поменять плату управления
А9 Замерзание — температура теплоносителя достигла

5ºC

Если автоматически агрегат не заработал, следует включить его
АА Закипание – температура жидкости в системе превысила допустимую.

Возможно, это произошло по следующим причинам:

  • закрыты запорные вентили;
  • засорились фильтры;
  • возникли неполадки в циркуляционном насосе или трехходовом клапане.
Следует открыть вентили.

Почистить фильтры от мусора.

Проверить работоспособность насоса и трехходового клапана

АВ, АС Неисправность термостата.

Возможно, причины в следующем:

  • короткое замыкание;
  • слабое соединение термостата
Диагностика контактов термостата и самого узла.

Зачистка контактов и подвод их к термостату.

Замена неисправного элемента

АЕ Затруднен дымоотвод.

В основном возникает в результате засорения дымохода или его деформации.

Необходимо прочистить трубу дымохода





Модели газовых котлов ардерия В10, В14, В16 имеют другие коды ошибок. Рассмотрим, что они означают и как устранить неисправности.

Е0 – режим антизамерзания. Данный код высвечивается на экран, если температура теплоносителя опустилась ниже +1°С. Необходимо проверить целостность системы, в которой циркулирует жидкость. Ошибка исчезает, если теплоноситель подогреть. Если она так и не пропала, вызовите мастера.

Код E1 показывает на ошибку датчика ионизации. Это происходит при отсутствии ожидаемого пламени. Появляется в результате неудачного розжига агрегата или после срыва пламени в процессе работы.

E2 – ошибка датчика давления. Появляется в результате слабой тяги, которая вызвана сбоями в работе датчика или вентилятора. В течение 15 минут агрегат будет пытаться вернуться к нормальной работе. Проверьте дымоход и наличие в нем тяги. Если через 15 минут ошибка не исчезнет, обратитесь к мастеру сервисного центра.

E3 – ошибка термостата перегрева. Возникает при отсутствии теплоносителя или его движения в отопительной системе. Возможно, циркуляционный насос неисправен. Также следует проверить все вентили и магистрали системы. Снять блокировку можно с помощью кнопки MODE. Если это не помогает, обратитесь в сервисную службу.

E4 – перегрев температурных датчиков. Появляется на экране по причине отсутствия жидкости в системе или его циркуляции. Проверьте вентили и отопительную магистраль. Блокировка снимается с помощью кнопки MODE.

E5 – ошибка температурного датчика. Выходит при неисправности сенсора холодной воды. Закройте горячую воду и подождите. Блокирование можно снять нажатием кнопки MODE. Код E6 – ошибка сенсора ГВС. Появляется при неисправности датчика ГВС. Закройте краны горячей воды для нормализации работы системы отопления. Блокировка снимается с помощью кнопки MODE.

E7 – проблема в температурном датчике. Отображается при выходе из строя сенсора температуры отопительного контура. Обычно данный код появляется при обрыве связи с датчиком. Когда она налаживается, проблема исчезает.

E8 – говорит о наличии остаточного огня (ошибка датчика ионизации). Возникает в случае, если в камере сгорания остался огонь или в результате ошибки сенсора. Снимите блокировку с помощью кнопки MODE. Если ошибка возникла повторно, обратитесь в сервисную службу. E9 означает ошибку датчика давления. Появляется при низком давлении жидкости или при ее отсутвии. Следует проверить систему на наличие утечек или отрегулировать скорость, с которой насос перекачивает теплоноситель. Необходимо устранить выявленные утечки или отрегулировать работу насоса.

Другие неисправности

На форумах часто задают вопрос, как устранить неисправности газового котла ардерия, если кода ошибки нет. В основном пользователи данной модели интересуются решением следующих проблем:

  1. Появился запах газа – отключите газовый котел, перекройте газ и вызовите специалиста газовой службы.
  2. Желтое нестабильное пламя в горелке – почистите форсунки горелочного устройства от сажи и пыли, проверьте работоспособность клапана.
  3. При включении котла горелка не запускается. Причины этого могут быть такие: скачки напряжения, не герметичная камера сгорания, проблемы с дымоходом, неполадки в регуляторе давления.
  4. Долго из крана не идет горячая вода – если котел только включился, необходимо подождать определенное время, чтобы вода прогрелась.

Чтобы неполадки не застали Вас врасплох, читайте инструкцию по эксплуатации газового котла. Необходимо регулярно осматривать систему на наличие утечек, очищать забившиеся водяные фильтры, проверять качество тяги.



oteple.com

Коды ошибок котлов Arderia

__________________________________________________________________________

Коды ошибок котлов Arderia


Список возможных ошибок и неисправностей возникающих при эксплуатации котла Ардерия

код / название ошибки / возможная причина

Ошибка A1

Замыкание датчика давления воздуха.

Задувание дымохода.

1. Засорение газохода.

2. Обледенение выходного отверстия.

Ошибка А2

Низкая скорость вентилятора.

1. Плохой контакт.

2. Нарушено подключение проводов.

3. Низкая скорость вращения вентилятора(попадание посторонних).

Ошибка A3

Неисправность насоса.

Датчик напора сработал до включения насоса.

1. Забился датчик.

Ошибка A4

Сработал датчик перегрева котла Ардерия.

1. Закрыты все запорные краны системы отопления.

2. Засорен фильтр контура отопления.

3. Не работает насос.

4. Не работает 3х ходовой кран.

5. Не работает датчик протока воды ГВС.

Ошибка A5

Низкое давление теплоносителя.

1. Недостаточно воды в системе отопления.

2. Воздух в системе отопления.

3. Не работает насос.

4. Циркуляционный насос работает но недостаточна частота оборотовили повреждена крыльчатка.

5. Неисправность датчика напора насоса.

6. Протечка воды в системе отопления.

Ошибка A6

Ошибка розжига.

Нет розжига.

Блокировка дымохода.

1. Недостаточное давление газа.

2. Не работает газовый клапан котла Arderia.

3. Не работает трансформатор.

4. Заблокирован газоход.

Ошибка A7

Неисправность газового клапана.

Замыкание реле газового клапана.

Неисправность блока управления.

Ошибка A8

Остаточное пламя.

Негаснущее пламя.

В камере присутствует небольшое пламя – хотя напряжение на газовый клапан не подается.

1. Проблема с диафрагмой внутри газового клапана.

2. Если замена газового клапана котла Ардерия не помогает – заменить блок управления.

Ошибка A9

Замерзание.

1. Понижение температуры воды в котле до 5 градусов.

Ошибка AA

Закипание.

1. Закрыты все контуры отопления.

2. Засорение фильтра системы отопления.

3. Не работает насос.

4. Повреждение в 3х ходовом кране.

5. Не работает датчик протока воды ГВС.

Ошибка AB, AC

Неисправность термостата.

1. Короткое замыкание в термостате.

2. Плохое соединение между термостатом и контактами 13+21.

Ошибка AE

Блокировка дымохода.

1. Попадание посторонних предметов в газоход.

2. Деформация газохода.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Ошибки котлов Ардерия

______________________________________________________________________________________________

______________________________________________________________________________________________

Вероятные ошибки и неисправности котла Ардерия

код / наименование / возможная неисправность

Ошибка А1 - Датчик давления воздуха замкнут. Происходит задувание дымохода.

- Засор газового прохода.
- Обледенело выходное отверстие.

Ошибка А2 - Вентилятор работает с малой скоростью.

- Имеется недостаточный контакт.
- Нарушение подключения проводов.
- Недостаточная скорость вращения вентилятора (попали посторонние предметы).

Ошибка А3 - Неисправен циркуляционный насос.

- Датчик напора включился до запуска насоса.
- Забился грязью напорный датчик.

Ошибка А4 - Срабатывание датчика по перегреву.

- Закрыты все запорные краны системы отопления.
- Засор фильтра отопительного контура.
- Не вращается насос.
- Неисправен 3-х ходовой клапан.
- Повреждение датчика протока воды ГВС.

Ошибка А5 - Пониженное давление теплоносителя.

- Малый объем воды в отопительной системе.
- Присутствие воздуха в системе отопления.
- Неисправен циркуляционный насос котла Arderia.
- Насос циркуляции функционирует, но частота оборотов недостаточная или повреждение крыльчатки.
- Неполадка датчика напора насоса.
- Утечка воды в системе отопления.

Ошибка А6 - Неисправность розжига. Розжиг отсутствует.

- Дымоход заблокирован.
- Низкое давление газа.
- Неисправен газовый клапан.
- Не функционирует трансформатор.
- Блокировка газохода.

Ошибка А7 - Неисправен газовый клапан.

- Замыкание реле газового клапана.
- Повреждение блока управления.

Ошибка A8 - Остаточное пламя. Пламя не гаснет.

- В камере имеется остаточное пламя, хотя на газовый клапан не подается напряжение.
- Диафрагма газового клапана повреждена.
- Заменить блок управления в случае, если не исправит ситуацию замена газ. клапана.

Ошибка А9 - Замерзание.

- Снижение температуры воды в котле до 5 градусов.

Ошибка АА - Закипание.

- Закрыты все отопительные контуры.
- Засор фильтра системы отопления.
- Повреждение циркуляционного насоса.
- Неисправность трехходового клапана.
- Неполадка датчика протока горячего водоснабжения.

Ошибка AB, AC - Повреждение термостата.

- Произошло короткое замыкание в термостате.
- Некорректное соединение между термостатом и контактами.

Ошибка AE - Дымоход заблокирован.

- Возможно присутствие посторонних предметов в газоходе.
- Газоход деформирован.

Описание кодов ошибок котлов Arderia В10, В14, В16

Е0 – ошибка режима антизамерзание.

Ошибка Е0 активна и котел не включится, если после перерыва подачи электроэнергии температура систем отопления или ГВС ниже +1 °С. Убедитесь в целостности магистралей. Блокировка автоматически снимется при повышении температуры выше +1 град. С. Если при повышении температуры ошибка не устраняется, обратитесь в сервисную службу.

E1 – Ошибка датчика ионизации – отсутствие ожидаемого пламени.

Отображается при неудачном розжиге котла, либо после неожиданного срыва пламени в процессе нормальной работы котла. Проверьте наличие подачи газа к котлу. В течение 60 минут система управления будет пытаться восстановить нормальную работу котла, затем заблокируется. Снять блокировку можно нажатием кнопки MODE. Если ошибка вызвана неисправностью котла, обратитесь в сервисную службу.

E2 – Ошибка дифференциального датчика давления воздуха.

Отображается в ситуации ненормальной тяги, также может быть вызвана неисправностью вентилятора или датчика давления воздуха. В течение 15 минут система управления будет пытаться восстановить нормальную работу котла Ардерия. Убедитесь в нормальном состоянии дымохода, проверьте, не перекрыт ли он. Если через 15 минут ошибка не устраняется, обратитесь в сервисную службу.

E3 – Ошибка защитного термостата перегрева.

Отображается в ситуациях отсутствия теплоносителя или его циркуляции в контуре отопления, также может быть вызвана неисправностью насоса. Откройте кран разбора горячей воды для понижения температуры, проверьте состояние вентилей и магистралей контура отопления. Снять блокировку можно нажатием кнопки MODE. Если ошибка вызвана неисправностью или поломкой, обратитесь в сервисную службу.

E4 – Перегрев датчиков температуры WarmTem или BOuTem.

Отображается в ситуациях отсутствия теплоносителя или его циркуляции в контуре отопления, также может быть вызвана неисправностью насоса. Откройте кран разбора горячей воды для понижения температуры, проверьте состояние вентилей и магистралей контура отопления. Снять блокировку можно нажатием кнопки MODE.

E5 – Ошибка датчика температуры BInTem.

Отображается при неисправности датчика температуры холодной воды (BInTem). Закройте все краны разбора горячей воды для нормальной работы котла Arderia в режиме отопления. Снять блокировку можно нажатием кнопки MODE. Для устранения неисправности обратитесь в сервисную службу.

E6 – Ошибка датчика температуры BOuTem.

Отображается при неисправности датчика температуры воды ГВС (BOuTem). Закройте все краны разбора горячей воды для нормальной работы котла в режиме отопления. Снять блокировку можно нажатием кнопки MODE.

E7 – Ошибка датчика температуры WarmTem.

Отображается при неисправности датчика температуры теплоносителя контура отопления (WarmTem). Возможна ошибка связи с датчиком, и при восстановлении связи блокировка снимется автоматически.

E8 – Ошибка датчика ионизации – наличие остаточного пламени.

Отображается в ситуации наличия остаточного пламени, а также в результате ошибки опроса датчика ионизации. Снимите блокировку нажатием кнопки MODE. Повторное возникновение ошибки Е8 означает неисправность котла. В этом случае следует немедленно перекрыть подачу газа к котлу.

E9 – Ошибка датчика давления теплоносителя.

Отображается в ситуации низкого давления или отсутствия теплоносителя в контуре отопления. Проверьте отсутствие утечек из контура отопления и давление теплоносителя. После устранения причины неисправности блокировка снимется автоматически. Если ошибка вызвана неисправностью котла, вызовите специалистов.

Возможные неполадки котлов Ардерия и их устранения

Вентилятор начал работать, но пламя не появляется

Не срабатывает реле давления воздуха.
Блокировка дымохода.
Утечка в системе отвода продуктов сгорания.
Камера сгорания не герметична.
Немедленно обратитесь в сервисный центр для диагностики неисправности.
Напряжение электропитания ниже 170 В
Установите стабилизатор напряжения

Неправильное горение: цвет пламени желтый или красный

Горелка загрязнена.
Неправильное функционирование дымохода.
Неверная настройка газового клапана.

Длительное время ожидания горячей воды

Поскольку при отсутствии водоразбора вода в трубе ГВС остывает, до момента появления из крана горячей воды должно пройти некоторое время.

Котел Ардерия часто выключается: по превышению температуры (ошибка А4) или низкому давлению в системе отопления (ошибка А5).

Недостаточное давление, утечки или нарушение циркуляции в системе отопления.
Необходимо проверить, чтобы давление в системе отопления находилось в пределах 1—1.2 bar, нет ли утечек в системе.
Проверка циркуляции в системе отопления должна производиться уполномоченным персоналом.
Наличие воздуха в системе отопления. Удалить воздух.
Недостаточное давление воздуха в расширительном баке котла.
Поднять давление воздуха в баке до 1.0 bar – при нулевом давлении в системе отопления.
Вал насоса котла заблокирован. Насос котла неисправен.
Нужен вызов уполномоченного специалиста.

Частые самопроизвольные выключения котла в режиме ГВС

Недостаточное давление холодной воды на входе котла.
Обеспечьте давление на входе холодной сантехнической воды не менее 1,5 bar.
При использовании индивидуальной системы водоснабжения с гидроаккумулятором и неравномерным давлением рекомендуется давление включения насоса не менее 2,0 бар. Слишком малый расход горячей воды.
Не следует устанавливать расход воды ниже 2 л/мин, поскольку это приведет к срабатыванию датчика потока ГВС с последующим отключением нагрева воды.
Хаотичное открытие и закрытие водоразборных кранов соответственно запускает и останавливает процесс нагрева воды, что может привести к увеличению времени ожидания горячей воды.

Колебания температуры горячей воды

Одновременное использование нескольких точек потребления горячей воды делает нестабильным расход воды.
Для уменьшения колебаний температуры не используйте одновременно более одной точки разбора горячей воды.

Горелка котла не включается (ошибка А6)

Шнур электропитания не подключен - Подключите шнур электропитания
Нет подачи газа - Откройте кран подачи газа.
Установлена слишком низкая температура воды - Установите более высокую температуру при помощи регулятора.

Появление странных звуков в процессе работы котла

В трубах остался воздух - Спустите воздух. Повторите заполнение котла водой.
Все запорные краны закрыты - Откройте запорные краны.
Котел Arderia закреплен на стене неправильно - Закрепите котел правильно. Если шум не исчезает, вызовите специалиста из сервисного центра.

Помещение не прогревается до комфортной температуры

Котел работает в режиме ГВС - Включите режим отопления.
Установлена слишком низкая температура теплоносителя - Установите более высокую температуру при помощи регулятора.
Запорный кран в контуре отопления закрыт - Найдите и откройте кран.
Один или несколько кранов в контуре отопления открыты не полностью - Проверьте все краны. Откройте частично закрытые. Фильтр котла засорен - Очистите фильтр.
В трубах остался воздух - Спустите воздух. Повторите заполнение котла водой.

Нет ГВС

Очистите фильтр.
Закрыт запорный кран ГВС - Откройте кран ГВС.
Засорен фильтр - Очистите фильтр.

Котел перегревается

Запорные краны в системе отопления закрыты - Проверьте все краны. Откройте, если они закрыты.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

kotly-gaz.ru

Коды ошибок и неисправности газовых котлов Ардерия

В отопительной технике предусмотрены датчики контроля. Они фиксируют неисправности, которые случаются у котлов «Ардерия». Управляющий модуль получает сигнал, после чего блокирует работу прибора. Как в таком случае восстановить нагрев контура? Придерживайтесь наших рекомендаций.

Содержание материала:

Устройство и принцип работы котла Arderia

Техника «Ардерия» выпускается в двух вариациях: с одним битермическим теплообменником или с двумя радиаторами. У битермического предусмотрена конструкция «трубка в трубке». Ее принцип заключается в том, что одновременно идет нагрев воды для отопления и горячего водоснабжения (ГВС).

Второй вариант включает в себя два узла, нагрев в которых идет по отдельности. Первичный радиатор выполнен из меди, а вторичный — из нержавеющей стали. Циркуляция теплоносителя в системе принудительная благодаря насосу Grundfos. Его ротор не контактирует с жидкостью, поэтому служит дольше обычного.

Отвод продуктов сгорания также принудительный. Над горелкой находится вентилятор. Коаксиальный дымоход состоит из двух трубок. По одной заходит чистый воздух, по другой отводится дым. Электронная плата включает дополнительный чип, который служит стабилизатором напряжения.

Управление электронное и дистанционное. Пульт ДУ в наличии. Подробнее — на странице «Обзор газовых котлов Ардерия».

Коды ошибок

Газовый котел Arderia работает, как правило, стабильно. Но это не значит, что технике не нужен уход. Скопление накипи, мусора, сажи приводит к сбоям в работе системы. Иногда причинами неполадок становятся внешние факторы: перепады давления в магистрали, скачки напряжения в сети.

Как только вы заметили код неисправности на дисплее, загляните в инструкцию. Первое, что рекомендует производитель — выполнить перезагрузку. Если после включения ошибка снова высветилась, ищите ее значение в нашей таблице.

Коды ошибок Что означают Как устранить своими руками
А1 Случилось замыкание сенсора давления. Проблемы с отводом продуктов сгорания.
  • Проверка газовой арматуры на засор;
  • Осмотр дымоотвода. Чистка от наледи, снега, мусора. При несоблюдении правильной высоты трубы возможно задувание ветром. Она должна быть не менее 50 см.
А2 Пропала тяга.
  • Убедитесь в исправной работе вентилятора. Очистите его лопасти от мусора;
  • Прочистите дымоход с внутренней и наружной стороны. В зимнее время наружный вывод может обрастать льдом;
  • Проверьте наличие тяги. Поднесите к контрольному окну зажженную спичку. Пламя отклонилось — тяга есть, горит ровно — нет.
А3 Сенсор напора сработал раньше, чем включился насос.
  • Осмотрите датчик и его проводку. Зачистите контакты при окислении мелкой наждачной бумагой;
  • Проведите диагностику насоса.
А4 Сработал защитный термостат. Перегрев котла. Как восстановить работу:
  • Откройте запорные вентили;
  • Очистите и промойте фильтры от засора;
  • Разблокируйте, очистите крыльчатку насоса, отрегулируйте скорость;
  • Проведите диагностику трехходового клапана, а также датчика протока, его соединений;
  • Неисправные детали подлежат замене.
А5 Падает давление в отопительной системе.
  • Стравите лишний воздух через краны Маевского;
  • Разблокируйте или замените насос при поломке. Установите большую скорость оборотов, убедитесь в целостности крыльчатки;
  • Осмотрите трубы, соединения, радиаторы на протечку.
А6 Проблемы с розжигом. Как провести ремонт:
  • Подождите, пока восстановится подача газа в магистрали;
  • Отремонтируйте топливный клапан;
  • Диагностика трансформатора розжига, а также сенсора ионизации.
А7 Замкнуло реле, топливный клапан вышел из строя. Проверка на исправность клапана, реле, контактов. Неисправность электронной платы.
А8 Пламя в горелке не погасло, хотя клапан подачи перекрыт. Осмотрите диафрагму клапана. При деформации или повреждении установите новый элемент. Для замены управляющего модуля обратитесь к специалисту.
А9 Система сигнализирует о снижении температуры до 5 градусов. Если не происходит автоматического запуска, включите прибор самостоятельно.
АА Перегрев теплоносителя. Показания превысили 100 градусов.
  • Открутите вентили;
  • Прочистите фильтры от мусора;
  • Убедитесь в работоспособности насоса;
  • Диагностика трехходового клапана и проточного датчика.
АВ, АС Термостат вышел из строя. Прозвон контактов датчика на короткое замыкание, обрыв. Установка рабочей детали.
АЕ Дымоотвод заблокирован. Удалите посторонние предметы из трубы. Если труба деформирована, необходимо монтировать новую конструкцию.

Остальные неполадки

Что делать, если наблюдается явный сбой в работе котла, но код ошибки не высвечивается?

Чувствуется запах газа в помещении. Перекройте запорные краны и вызовите газовую службу для проверки.

После включения прибора вентилятор начал вращаться, но горелка не запускается:

  • Перепады напряжения в сети. Замерьте показания вольтметром. Если нестабильность частый «гость» в вашем доме, подключите дополнительный стабилизатор;
  • Убедитесь в герметичности камеры сгорания, проверьте состояние дымохода;
  • Осмотрите переключатель давления. При поломке нужен ремонт.

Желтое пламя в горелке. Прочистите форсунки горелки от сажи, копоти, пыли. Отрегулируйте настройки клапана газа.

Длительное время нет горячей воды. Если вы только запустили котел, подождите, пока она прогреется.

Перед запуском отопительного оборудования внимательно изучите инструкцию по эксплуатации. Нередко причинами неполадок становятся неправильные настройки регуляторов.

Вам помогла статья?

Да Нет

0 раз уже
помогла

cosmo-frost.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
