Котел beretta city 24 city – Настенный котел BERETTA CITY 24 CSI

Газовый котёл Beretta City 24 C.A.I. – «Beretta на страже домашнего тепла»

Добрый день!

Сегодня хотелось бы рассказать о газовом котле Беретта city 24 cai.

Прежде, чем я остановила выбор на данном котле, было очень много сомнений, что же выбрать – газовый котёл или колонку. Раньше дом обогревался колонкой.

В магазине мне очень настойчиво предлагали купить газовую колонку, но я все-таки остановила свой выбор данном газовом котле.

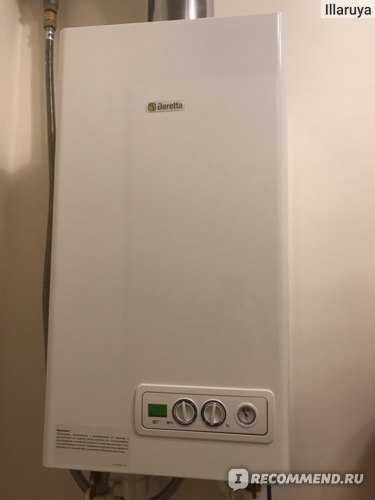

Это двухконтурный настенный котёл с открытой камерой сгорания, который нагревает воду или отапливает дом. Оснащен электророзжигом.

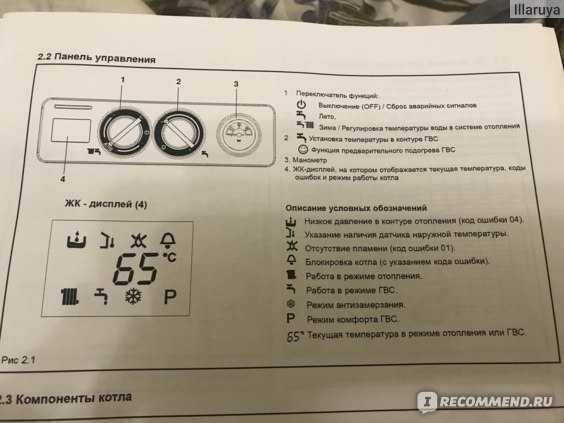

Ниже привожу схему панели управления данным котлом с условными обозначениями:

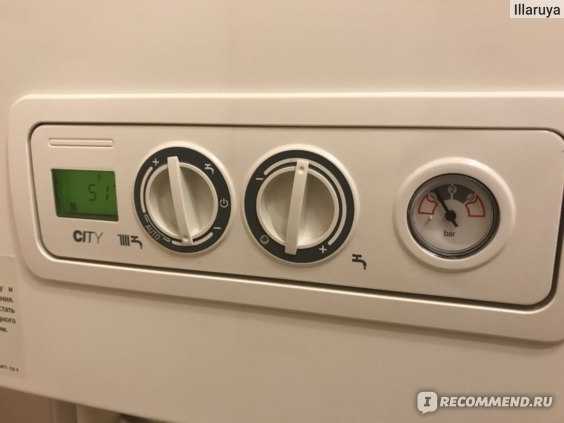

Сама панель управления:

Опуская все технические моменты, хочу сказать, что данный котёл вполне меня устраивает. Единственный момент – при возможности необходимо проветривать помещение, где установлен котёл или открывать двери, чтобы была воздушная тяга и продукты сгорания не скапливались в одном месте. Единожды, когда это условие было не соблюдено, котёл при розжиге пламени (при включении горячей воды) очень громко «пыхал», да так, что сотрясались стены. Газовщик подсказал решение этой проблемы (необходимо давать тягу для

любого газового котла).

При включении пламени котёл издает достаточно громкий шипящий звук. Это единственный минус в данном агрегате. Всё остальное устраивает на 100%.

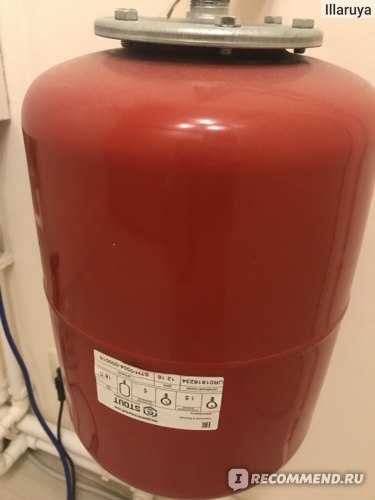

Расширительный бочок:

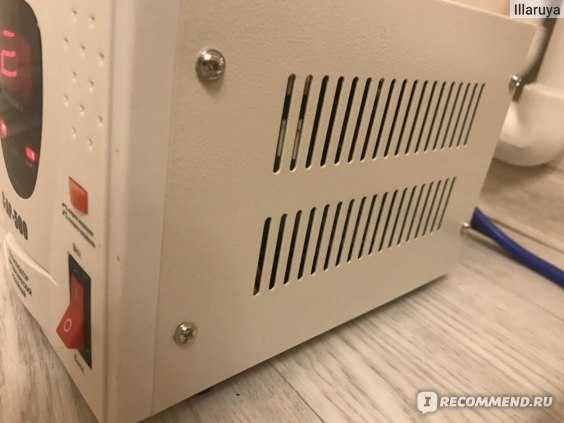

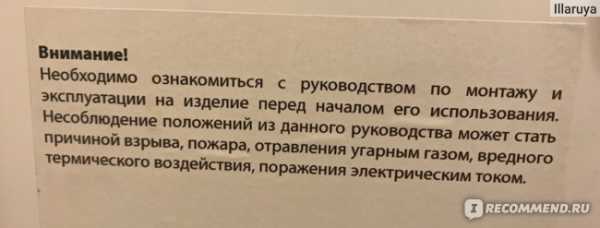

Наличие стабилизатора напряжения обязательно для гарантии на данный котёл: Важно:





Спасибо всем за внимание к данному отзыву!

irecommend.ru

Эксплуатация газовых котлов Беретта Сити

__________________________________________________________________________

Эксплуатация газовых котлов Беретта Сити


Настенный газовый котел Beretta City 24 CSI — это агрегат ,который предназначен для отопления и производства горячей воды хозяйственно-бытового назначения.

По способу дымоудаления и воздухазабора котлы серии CITY разделяются на котлы с естественным дымоудалением (СITY CAI) и котлы с принудительным дымоудалением и воздухозабором (CITY CSI).

Основные технические характеристики котлов Беретта Сити:

– Плавная регулировка мощности в режиме отопления и производства горячей воды.

– Функция автоматической регулировки температуры теплоносителя в системе отопления (при установке регулятора комнатной температуры).

– Плавный электророзжиг с функцией контроля наличия пламени.

– Регулятор температуры воды в системе отопления.

– Регулятор температуры горячей воды.

– Летний и зимний режимы работы.

– Раздельные теплообменники для контура отопления и ГВС.

– Расширительный бак для системы отопления объемом 8 литров.

– Кран подпитки системы отопления.

– Манометр для контроля давления воды в системе отопления.

– Возможность подключения регулятора комнатной температуры и недельного хронотермостата.

– Функция антиблокировки циркуляционного насоса.

– Функция защиты от замерзания котла.

– Контроль падения давления в системе отопления.

– Функция защиты от перегрева теплоносителя.

– Защита при неисправности системы дымоудаления (для CITY CAI).

– Функция контроля за работой вентилятора (для CITY CSI).

– Предохранительный клапан системы отопления.

– Функция самодиагностики.

– Возможность работы на сжиженном газе.

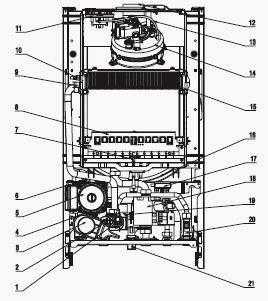

Рис.1. Рабочие элементы настенных котлов Beretta City 24 CSI

1 – Гидравлический прессостат, 2 – Клапан для слива воды из котла, 3 – Сервопривод трехходового клапана, 4 – Предохранительный клапан, 5 – Циркуляционный насос, 6 – Автовоздушник, 7 – Электрод розжига и обнаружения пламени, 8 – Горелка, 9 – Предельный термостат, 10 – Датчик NTC первичного контура, 11 – Прессостат дымовых газов, 12 – Фланец дымовых газов (для модели С.S.I.), 13 – Штуцер прессостата дымоудаления, 14 – Вентилятор, 15 – Первичный теплообменник, 16 – Расширительный бак, 17 – Трансформатор розжига, 18 – Газовый клапан, 19 – Теплообменник ГВС, 20 – Реле протока, 21 – Кран подпитки, 22 – Датчик NTC ГВС, 23 – Световой индикатор состояния котла, 25 – Регулятор температуры в системе отопления, 26 – Переключатель режимов работы, 27 – Регулятор температуры в системе ГВС

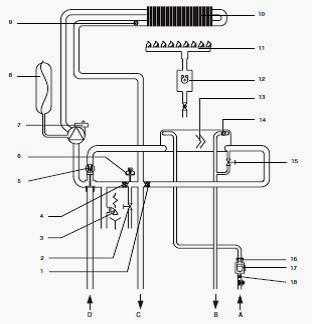

Рис.2. Схема гидравлики котла Беретта Сити

A – Вход холодной воды, B – Выход горячей воды, C – Подача в систему отопления, D – Обратка из системы отопления, 1 – Обратный клапан, 2 – Клапан слива воды из котла, 3 – Предохранительный клапан, 4 – Клапан байпас, 5 – Трехходовой клапан, 6 – Гидравлический прессостат, 7 – Циркуляционный насос, 8 – Расширительный бак, 9 – Датчик NTC отопления, 10 – Первичный теплообменник, 11 – Горелка, 12 – Газовый клапан, 13 – Тепообменник ГВС, 14 – Датчик NTC ГВС, 15 – Кран подпитки, 16 – Ограничитель протока, 17 – Датчик протока, 18 – Фильтр

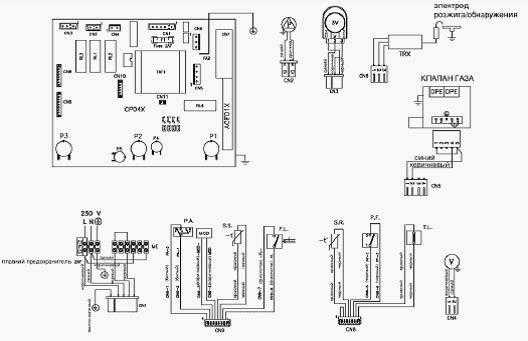

Рис.3. Принципиальная электрическая схема настенного котла Беретта Сити

Р1 – Потенциометр для регулирования температуры в системе ГВС.
Р2 – Потенциометр для регулирования температуры в системе отопления.

Р3 – Переключатель OFF – лето – зима – режим газоанализа.
Р4 – Потенциометр для установки минимальной мощности в режиме отопления.
Р5 – Потенциометр для установки максимальной мощности в режиме отопления (если установлен).
Т.А. – Термостат температуры в помещении.
T.L. – Предельный термостат.
P.A. – Гидравлический прессостат.
FL – Реле протока.
S.R. – Датчик NTC температуры в системе отопления.
S.S. – Датчик NTC системы ГВС.
JP1 – Перемычка для выбора режима «только отопление».
JP2 – Перемычка для обнуления таймера системы отопления.
JP3 – Перемычка для переключения с природного на сжиженный нефтяной газ.
JP4 – Перемычка для снятия ограничения по температуре в системе ГВС.
F – Внешний плавкий предохранитель 2 А.
F1 – Плавкий предохранитель 2 А.
E.A./R. – Электрод розжига/обнаружения пламени.
RL1 – Реле управления насосом.
RL2 – Реле управления вентилятором.
RL3 – Трехходовой клапан.
RL4 – Реле, дающее разрешающий сигнал на розжиг.
LED – Зеленый световой индикатор – включено электрическое питание, Красный световой индикатор – сигнализация о неисправности, Мигает оранжевый индикатор – включена функция газоанализа.
MOD – Модулятор.
P – Насос.
V – Вентилятор.
3V – Серводвигатель 3-х ходового клапана.
CP04X – Плата управления.
TRF1 – Трансформатор.
OPE – Соленоид газового клапана.
CN1-CN11 – Соединительные разъемы.
ACF01X – Модуль розжига и контроля пламени.
TRХ – Дистанционный трансформатор розжига.
МЕ – Клеммная колодка для подключения внешних устройств.

Котел Beretta City 24 CSI должен быть соединен с коаксиальными или раздельными дымоотводами и воздуховодами, которые должны быть выведены наружу через крышу или наружную стену.

Эффективная и безопасная работа котла гарантируется только в случае использования оригинальных дымоотводов и воздуховодов, предназначенных для котлов с закрытой камерой сгорания. Данное оборудование не входит в стандартную комплектацию и поставляется по отдельному заказу.

При установке дымоотводов и воздуховодов убедитесь, что все соединения осуществлены правильно, в соответствие с прилагаемой инструкцией. К одному коллективному дымоходу допускается подключение нескольких агрегатов при условии, что все они имеют герметичную камеру сгорания.

Возможные конфигурации дымохода

– Выход дымовых газов через коаксиальные дымоотводы/воздуховоды. Дымоотводы и воздуховоды могут быть раздельными или коаксиальными. В случае использования раздельных дымоотводов/воздуховодов их выходы наружу должны быть расположены достаточно близко, чтобы находится в одинаковых ветровых условиях.

– Коаксиальный выход в коллективный дымоход/воздуховод (забор воздуха и вывод дымовых газов в один и тот же коаксиальный дымоход/воздуховод.).

– Коаксиальный вывод на крышу.

– Вывод дымовых газов через коллективный дымоход и забор воздуха из коллективного воздуховода, которые подвержены одинаковым ветровым условиям.

– Вывод дымовых газов и забор воздуха разделены и выходят из стены или на крышу, но в любом случае в тех зонах, в которых давление отличается.

– Вывод дымовых газов в отдельный или коллективный дымоход, а забор воздуха индивидуально через стену.

Газовый котел Беретта Сити поставляется подготовленным к присоединению к коаксиальным дымоотводам/воздуховодам. Отверстие (М) для забора воздуха закрыто. Коаксиальные дымоотводы/воздуховоды могут быть размещены произвольно относительно аппарата.

При этом необходимо соблюдать ограничения по максимальной длине. При монтаже дымоотводов/воздуховодов руководствуйтесь инструкциями, поставляемыми вместе с ними.

В зависимости от получившейся длины дымоотводов/воздуховодов, необходимо установить фланец, выбрав один из тех, которые установлены в котле.

Перевод котла Beretta City 24 CSI на газ другого типа

Можно легко перейти от использования газа одного типа к газу другого типа даже на уже установленном аппарате.

Котел Беретта Сити поставляется уже подготовленным для работы на природном газе, в соответствии с данными, приведенными на табличке с техническими данными, прикрепленной на котле.

Для перевода на другой тип газа потребуется специальный комплект, поставляемый по дополнительному заказу:

– комплект для перехода с природного газа на сжиженный нефтяной газ.

– комплект для перехода со сжиженного нефтяного газа на природный.

Переход на другой газ могут выполнять только квалифицированные обученные специалисты.

При монтаже придерживайтесь инструкций, которые перечислены далее.

– Отключите электрическое питание котла Beretta City 24 CSI и закройте вентиль газа.

– снимите облицовку агрегата.

– отсоедините провод, идущий к электроду розжига.

– ослабьте гайку, которая крепит газовую рампу к горелке.

– отвинтите передние и задние винты крепежной опоры горелки.

– отсоедините горелку от рампы.

– снимите горелку в сборе.

– отсоедините горелку от коллектора, отвинтив ее крепежные винты.

– с помощью торцевого или рожкового гаечного ключа снимите форсунки и шайбы и замените их на другие, которые поставляются вместе с для перехода на новый газ.

– при переходе с природного газа на сжиженный установите на горелку специальный рассеиватель из комплекта.

– присоедините горелку к коллектору и установите горелку в сборе обратно в камеру сгорания.

– присоедините горелку обратно к газовой рампе.

– присоедините обратно кабель электрода розжига.

– на плате управления выполните следующую последовательность действий: при переходе с природного газа на сжиженный газ, установите перемычку JP3, при переходе с сжиженного нефтяного газа на природный, убедитесь в том, что на контактах JP3 перемычка отсутствует.

– снова подайте напряжение на котел Беретта Сити и откройте вентиль газа (когда котел начнет работать, проверьте его герметичность газовых соединений).

– отрегулируйте аппарат.

– наклейте липкую этикетку с наименованием (желтая для природного газа и красная для сжиженного нефтяного газа) рядом с точкой подвода газа, которая находится в нижней части корпуса.

– установите на место облицовку.
