Котел газовый electrolux gcb 24 basic x fi – Electrolux GCB 24 Basic X Fi цена, характеристики, видео обзор, отзывы

Характеристики

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

naobzorah.ru

Electrolux GCB 24 Basic X Fi, настенный газовый котел

Настенный газовый котел Electrolux GCB 24 Basic X Fi изготовлен с двумя контурами, совмещенными в битермическом теплообменнике: для подачи горячей воды и для системы отопления. Данная модель котла предназначена для отопления небольших помещений, система отопления которых составляет 60 м.кв. – 220 м.кв., а потребность в подаче горячей воды до 11,3 л/мин.

В комплектации газового котла битермический теплообменник и закрытая камера сгорания. Для создания максимального комфорта котел был технически усовершенствован, а также оборудован новыми современными функциями, обеспечивающими безопасность в эксплуатации.

В котел Электролюкс этой модели вмонтированы приборы безопасности: датчик минимального давления, дифференциальный манометр, газовый клапан, функция авторестарта, ионизационный контроль наличия пламени. Оборудование имеет ряд отличительных особенностей, выгодно выделяющих его среди модельной линейки отопительного оборудования. Котел обеспечен системой “ETC — External Temperature Control” – системой погодозависимого управления, которая, независимо от каких-либо изменений погодных условий, способна обеспечить постоянную температуру в доме.

Благодаря функции “Water Recall” – функции ускоренного производства горячей воды, обеспечивается мгновенная подача горячей воды. Не менее важная функция поддержания постоянной t горячей воды обеспечивается за счет наличия функции “Comfort”.

Система “Programm Easy” – программирование работы, дает возможность задавать режим работы газового котла на неделю причем на каждые 30 минут. Такое программирование работы позволяет значительно экономить газ, поскольку в определенное время котел будет работать с минимальной мощностью, лишь поддерживая выставленную температуру.

Для настенного газового котла Electrolux GCB 24 Basic X Fi предусмотрена возможность управлять им, а также программировать его работу на расстоянии при помощи подключенной системы “Fly-by-wire” – пульта дистанционного управления.

Кроме того, газовый котел имеет защиту от перегрева, возникновения перебоев в электроснабжении, а также воздействия низких температур. Так, при значительном падении температуры, ниже 5 градусов, в контуре отопления автоматически включается система “No-freez” – система антизамерзания.

Благодаря высоким эксплуатационным характеристикам, таким как регулирование температуры отопления 40°С – 85°С, регулирование температуры горячего водоснабжения 35°С – 60°С, требование минимального давления розжига – 2,5 бар и др., настенный газовый котел Electrolux GCB 24 Basic X Fi является отличным решением для организации отопления и горячей воды в вашем доме, тем более, что одним из самых главных преимуществ данного котла является возможность использования в системе отопления, где установлен данный отопительный котел антифриз и другие незамерзающие жидкости. Для перевода на сжиженный газ необходимо приобрести комплект форсунок (12 шт.).

Варианты организации дымоудаления:

1. Горизонтальный коаксиальный дымоход
2. Раздельная система дымоудаления

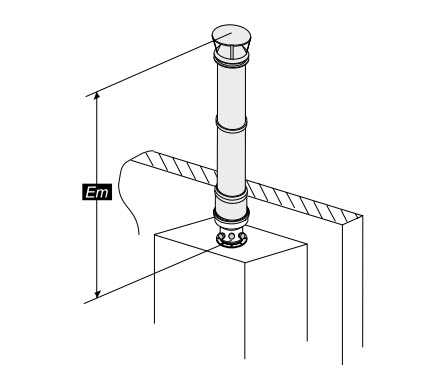

3. Вертикальный коаксиальный дымоход

www.teplodvor.ru

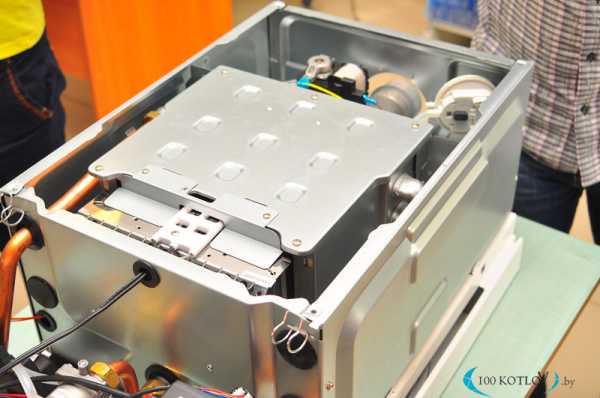

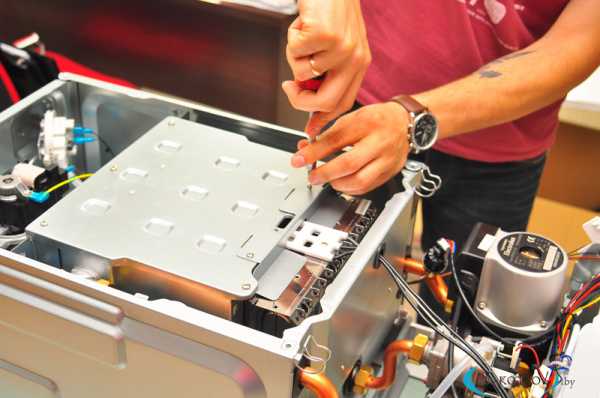

Обзор газового котла Electrolux GCB 24 Basic Space

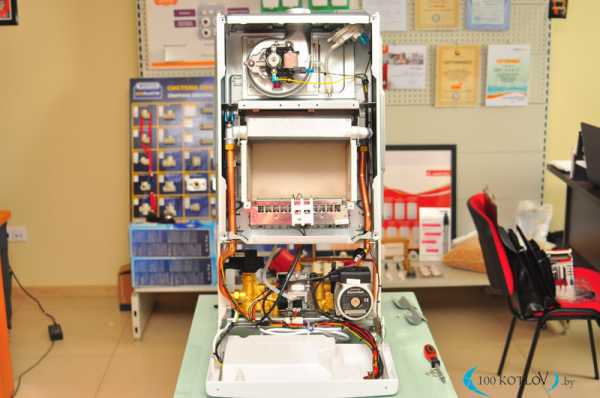

Предлагаем вашему вниманию обзор отопительного газового котла Electrolux GCB 24 Basic Space Duo Fi двухконтурный, турбированный, с закрытой камерой сгорания и разделенным теплообменником.
За последний месяц это уже третий обзор газового котла, который производиться в Китае. Марка Электролюкс знакома многим по электрическим водонагревателям, которые уже на протяжении много времени радуют нас своей надежностью. Сам бренд родом из Италии, но котел который мы сегодня будем с вами рассматривать произведен на заводе в Китае, где собственно и производят большинство водонагревателей.

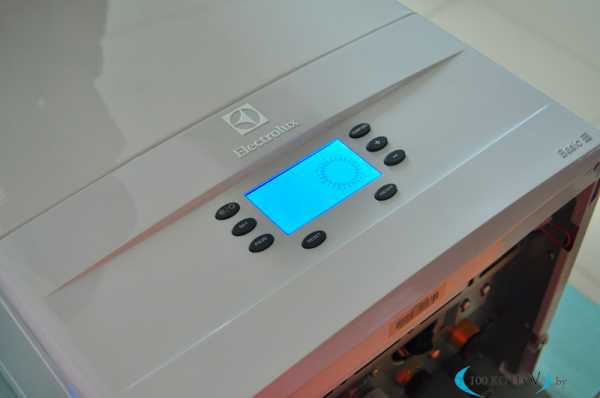

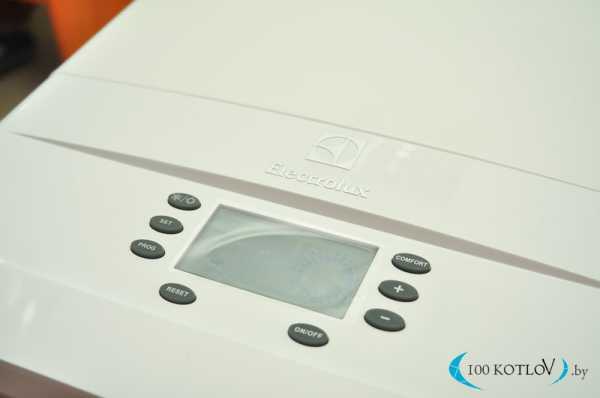

Широкий высокоинформативный дисплей отображает все параметры работы котла, коды ошибок, уровни температуры и сервисную информацию. Интуитивно понятное управление и удобное оформление меню позволят легко эксплуатировать прибор, регулировать и устанавливать температуру с точностью до 1 градуса.

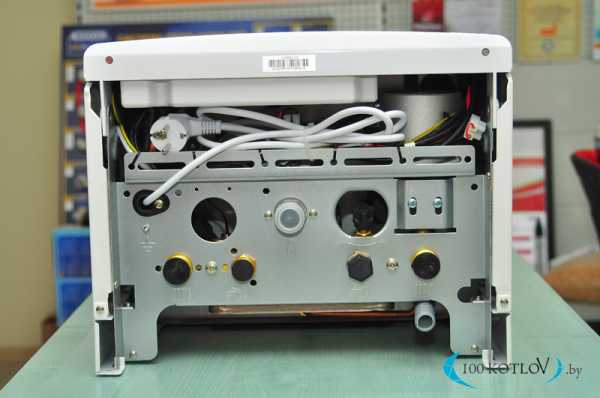

подключение газового котла.

выход дымохода с возможностью разделенного дымоудаления

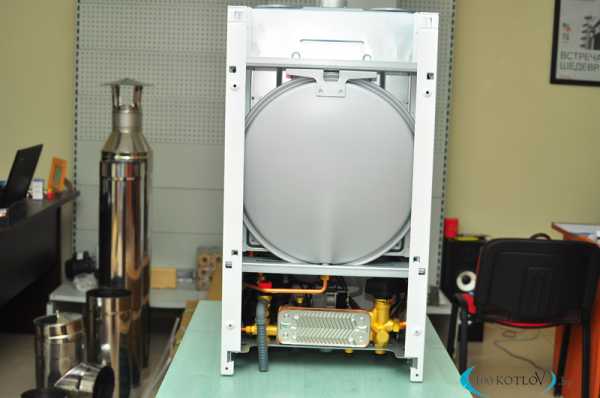

расширительный бак

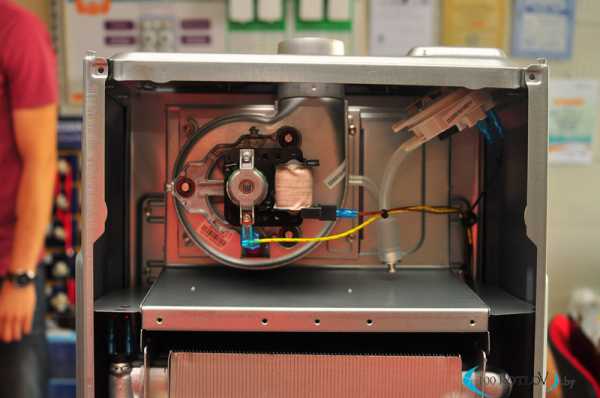

Вентилятор дымоудаления
Вентилятор на подшипниках качения обеспечивает низкий уровень шума работы – до 37 дБ.

Защита от конденсата
Система защиты от образования конденсата обеспечивает стабильную работу в условиях белорусской зимы при внешней температуре до -50 градусов.

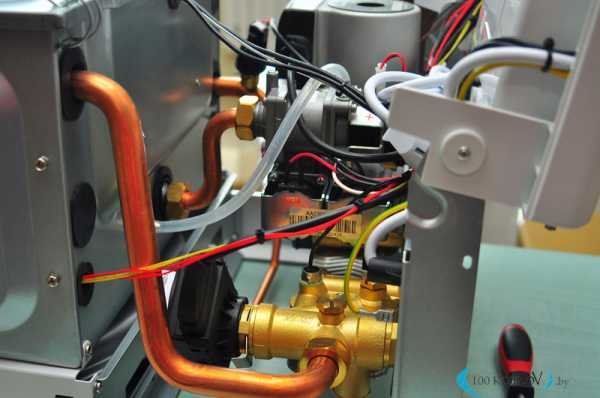

Латунная гидрогруппа
Надежное и долговечное соединение узлов котла.
Газовый клапан
Надежная газовая автоматика обеспечивает абсолютную безопасность , точность подачи газа и экономию энергоресурсов

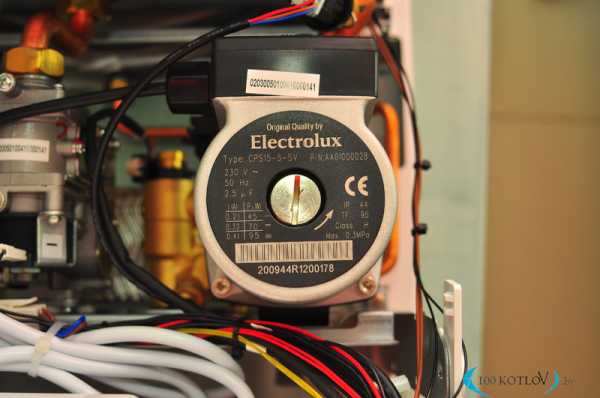

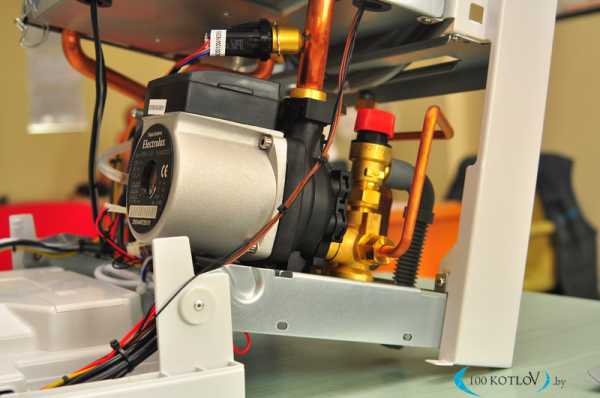

3-х скоростной циркуляционный насос
Энергоэффективный насос с низким уровнем потребления энергии и увеличенным ресурсом эксплуатации за счет применения керамических подшипников.

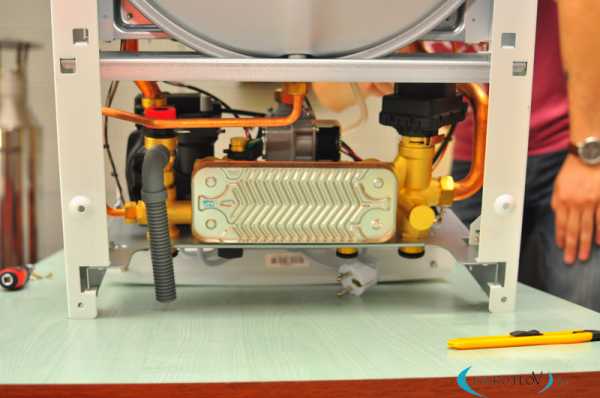

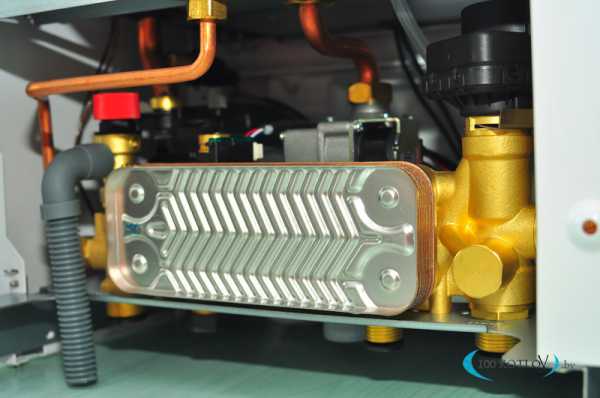

Теплообменник ГВС
Высокопроизводительный  пластинчатый теплообменник из нержавеющей стали.
Производительный теплообменник контура ГВС выполнен из нержавеющий стали. Благодаря технологии Water Recall, реализованной в котлах Basic Space Duo, пользователь мгновенно получает горячую воду. Высокая производительность котлов по ГВС обеспечивается функцией форсированного режима нагрева воды, предоставляя пользователю максимальный комфорт горячего водоснабжения.


Высокотехнологичная автоматика котлов серии Basic Space Duo 24 имеет  систему защиты, включающую в себя высокочувствительные датчики температуры перегрева, датчики защиты от низкого давления и систему дымоудаления, обеспечивающую безопасное и эффективное удаление продуктов сгорания.




Латунная гидрогруппа
Надежное и долговечное соединение узлов котла.

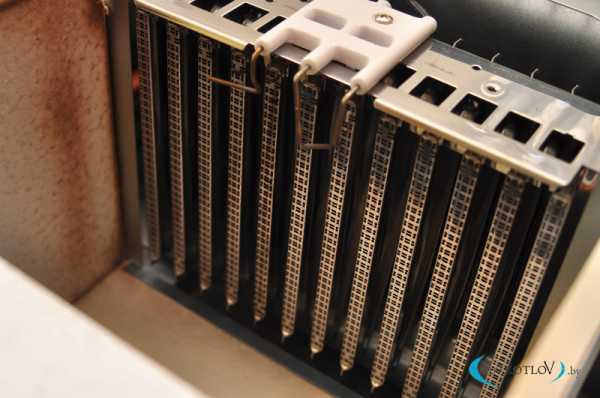

Газовая горелка
Надежная конструкция из нержавеющей стали, устойчивая работа при низком давлении газа от 3,5 мбар.


Энергоэффективный медный теплообменник,  с высоким уровнем теплоотдачи за счет встроенных турбулизаторов потока теплоносителя и 100% оребренной поверхности.
Медный теплообменник контура отопления имеет высокие показатели теплопередачи за счет 100% оребрения поверхности и увеличенной площади теплосъема. Кроме того, в теплообменник котлов  Basic Space Duo встроены турбулизаторы  потока, повышающие энергоэффективность и обеспечивающие высокий КПД за счет эффективного плообмена.

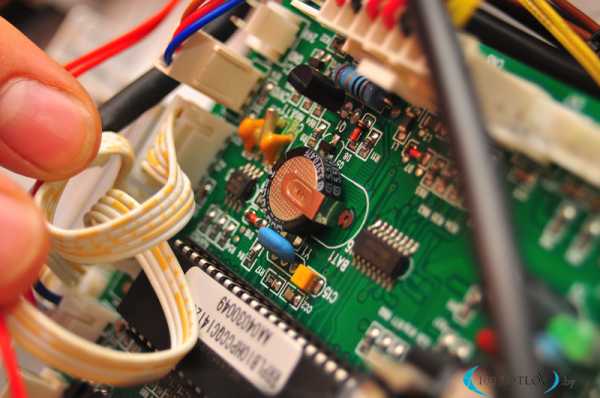

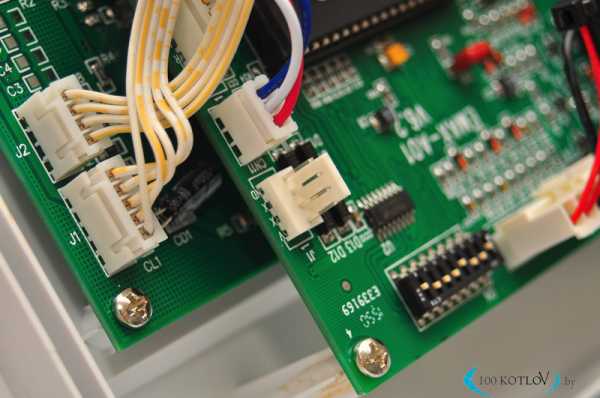

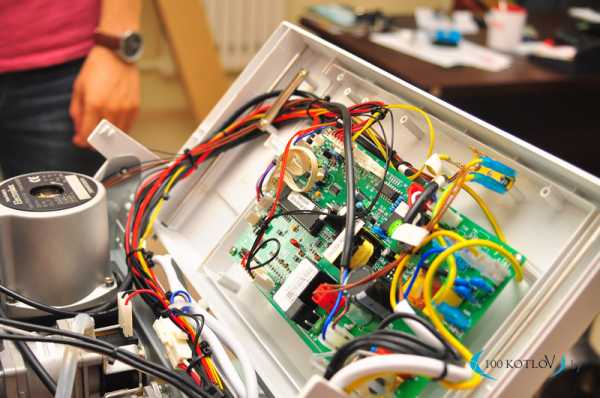

электронная плата газового котла.
Диагностика и сервис
Для удобства сервисного обслуживания в котлах предусмотрен сервисный режим, содержащий множество пунктов для настройки работы элементов котла. Система самодиагностики упрощает обслуживание и эксплуатацию оборудования. Котлы серии Basic Space Duo 24 работают в нескольких режимах: режим лето (только ГВС), режим зима (ГВС и отопление) и режим недельного программирования, при котором  Вы можете самостоятельно настраивать работу котла на неделю с указанием необходимой температуры и времени отопления.


Подключение датчика погодозависимой автоматики и комнотного регулятора температуры.


Аккумулятор для поддержания заданных настроек при отключении питания.
При появлении электричества котол продолжит работу в заданном режиме.

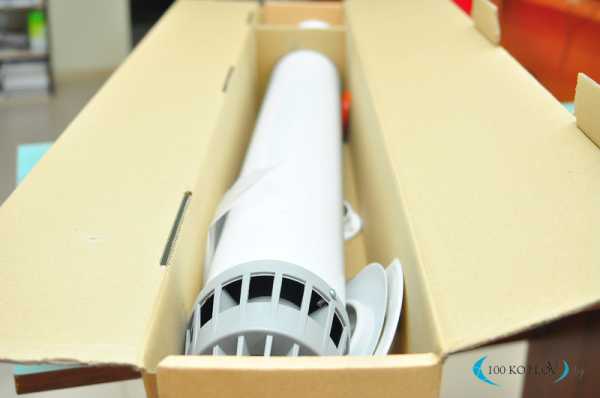

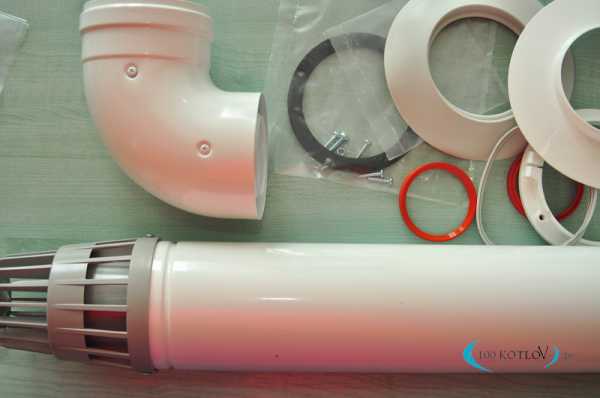

Коаксиальный дымоход.

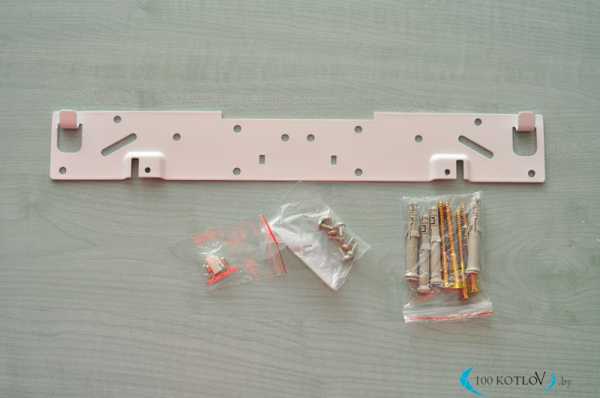

Монтажная планка.


полный комплект документов при покупке котла, для газовой службы при постоновке на учет.

Газовый котел Электролюкс сделан в Китае, но от котлов европейского производства ни отличается, ни чем. Чем же можно мотивировать себя в пользу китайских котлов, ведь большинство пользователей сомнительно смотрят на товары из Китая и покупают газовые котлы, произведенные в Европе. В нашем обзоре мы увидели два новшества, которые пока не встречались не в китайских не в европейских котлах, это встроенный недельный программатор, который, если покупать дополнительно обойдется в 85 евро и встроенный аккумулятор для сохранение настроек при отключении электропитания. Но самое главное, это цена, если такой же котел купить европейского производителя, то он обойдется в евро 650-700, а цена на котел Electrolux GCB 24 Basic Space Duo Fi в Беларуси составляет 595 евро и самое главное, что это цена уже с коаксиальным дымоходом.
Плюсы газового котла Electrolux GCB 24 Basic Space Duo Fi очевидны, но каким газовым котлом пользоваться ближайших лет 10, решать все-таки вам.


100kotlov.by

Обзор настенных газовых котлов Electrolux Basic

___________________________________________________________________________

Настенные газовые котлы Electrolux Basic GCB X 24 Fi с возможностью удаленного управления предназначены для производства горячей воды, отопления помещений и функции теплого пола.

Система динамической стабилизации температуры горячей воды обеспечивает стабильный нагрев и подачу, а функция мгновенной подачи горячей воды поддерживает комфортную температуру в теплообменнике на уровне 42 С, что гарантирует мгновенную подачу к крану.

Специально для России в предусмотрена система адаптации к малым системам отопления, которая позволяет котлу работать с минимальной тепловой мощностью при нагреве и отапливать небольшие помещения площадью от 50 м2.

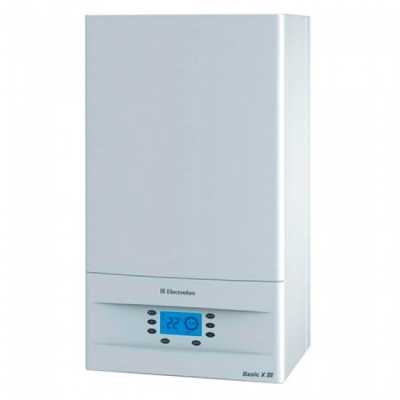

Рис.12. Внешний вид настенного котла Электролюкс Basic X

Безопасную работу гарантируют 5 основных систем безопасности. Ионизационный контроль наличия пламени и газовый клапан гарантируют отсутствие утечек газа. Дифференциальный манометр и датчик тяги отключат прибор при нарушениях в системе дымоудаления.

Датчик минимального давления в системе отопления защищает котел от работы без теплоносителя. Датчик предельной температуры предотвращает работу аппарата при возможном перегреве. Функция автоматического запуска – Autorestart обеспечивает перезапуск в случае перебоев в электроснабжении.

Технические характеристики газовых котлов Electrolux Basic

Общие данные GCB 24 Basic X i / GCB 24 Basic X Fi:

Тип используемого газа – Природный (G20) / Сжиженный (G30)
Полезная тепловая мощность в режиме отопления кВт – 5,4-23,7 / 5,3-23,9
Максимальная полезная тепловая мощность в режиме ГВС кВт – 23,7 / 23,9
Номинальный КПД % – 90,1 / 91,7
Расход природного газа G20 м3/час – 0,66-2,8 / 0,65-2,7
Расход сжиженного газа G30 кг/час – 0,48-2,1 / 0,47-2,1

Система отопления:

Диапазон регулирования температуры °С – 40-85
Максимальная температура теплоносителя °С – 90
Максимальное давление бар – 3

Система горячего водоснабжения:

Диапазон регулирования температуры °С – 35-60
Максимальное давление в водопроводе бар – 6
Минимальное требуемое давление в водопроводе бар – 0,3
Максимальный проток при Т=25°С л/мин – 13,6
Минимальный расход воды для переключения в режим ГВС л/мин – 2,5

Электрические характеристики:

Рабочее напряжение/частота В/Гц – 230 / 50
Потребляемая мощность Вт – 90 / 125

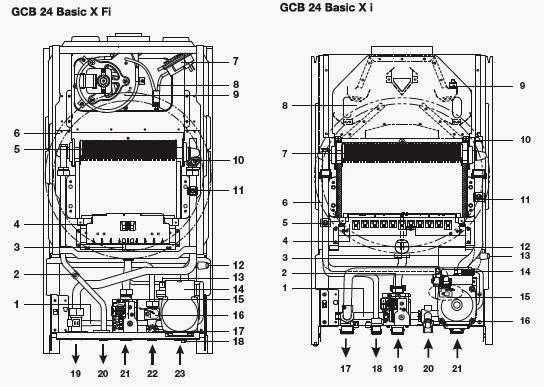

Рис.13a. Устройство котла GCB 24 Basic X Fi

1 – Байпас, 2 – NTC датчик температуры ГВС, 3 – Электрод розжига и контроля пламени, 4 – Горелка, 5 – Битермический теплообменник, 6 – Расширительный бак, 7 – Прессостат дымоудаления, 8 – Конденсатосборник, 9 – Вентилятор, 10 – Предельный термостат системы отопления, 11 – NTC датчик температуры отопления, 12 – Датчик давления теплоносителя, 13 – Автоматический воздухоотводчик на насосе, 14 – Насос, 15 – Газовый клапан, 16 – Датчик расхода ГВС, 17 – Кран подпитки системы отопления, 18 – Трубка сброса давления, 19 – Выход контура отопления, 20 – Выход контура ГВС, 21 – Вход таза, 22 – Вход холодной воды, 23 – Вход контура отопления

Рис.14b. Устройство котла GCB 24 Basic X i

1 – Байпас, 2 – Газовый клапан, 3 – Электрод розжита и контроля пламени, 4 – Горелка, 5 – NTC датчик температуры ГВС, 6 – Расширительный бак, 7 – Битермический теплообменник, 8 – Дымосборник, 9 – Термостат дымоудаления, 10 – Предельный термостат системы отопления, 11 – NTC датчик температуры отопления, 12 – Автоматический воздухоотводчик, 13 – Датчик давления теплоносителя, 14 – Датчик расхода ГВС, 15 – Насос, 16 – Кран подпитки системы отопления, 17 – Выход контура отопления, 18 – Выход контура ГВС, 19 – Вход газа, 20 – Вход холодной воды, 21 – Вход контура отопления

Настройка газового клапана

Газовый клапан на заводе-изготовителе отрегулирован для работы на природном газе при входящем давлении газа 20 mBar.

Рис.15. Регулировка клапана газа

При проведении пуско-наладочных работ необходимо проверить механическую настройку газового клапана и, при необходимости, отрегулировать клапан:

– выключите аппарат кнопкой на панели управления;

– закройте кран подачи газа к котлу;

– снимите лицевую крышку прибора;

– на штуцере «С» газового клапана (см. рисунок) отверните винт-заглушку на 1 – 1,5 оборота, к штуцеру подключите манометр;

– на котле с закрытой камерой сгорания обязательно снимите силиконовую трубку со штуцера «F» газового клапана;

– откройте кран подачи газа;

– по манометру определите статическое давление газа;

– включите прибор кнопкой на панели управления и установите режим работы «Зима»;

– после запуска в работу переведите настенный газовый котел Электролюкс Basic в сервисный режим и выберите пункт «Настройка максимальной мощности отопления». Котел автоматически принудительно перейдет на работу с максимальной мощностью. В этот момент произведите замер динамического давления газа.

– динамическое давление природного газа должно быть не менее 13 mBar и отличаться от статического давления не более чем на 4 для сжиженного газа – соответственно 30 mBar и 5.

– выключите прибор кнопкой на панели управления;

– закройте газовый кран

– отсоедините манометр от штуцера «С» газового клапана; Плотно закрутите винт-заглушку штуцера «С».

– на штуцере «Е» газового клапана отверните винт-заглушку на 1 – 1,5 оборота, и подключите манометр;

– откройте кран подачи газа;

– включите котел кнопкой на панели управления, установите режим работы «Зима»;

– После запуска в работу переведите аппарат в сервисный режим и выберите пункт «Настройка максимальной мощности отопления».

Котел автоматически принудительно перейдет на работу с максимальной мощностью. В этот момент необходимо произвести замеры давлений газа на форсунках и сравнить с табличными данными.

При необходимости скорректировать давление газа можно нажимая клавиши на панели управления «+» или «-» соответственно увеличивая или уменьшая значения.

– Установите следующий пункт в сервисном меню «Настройка минимальной мощности отопления». Он предназначена для изменения минимальной мощности отопления.

При активации данной функции в момент работы котла, он автоматически принудительно перейдет на работу с минимальной мощностью. Вам необходимо произвести замеры давлений газа на форсунках и сравнить с табличными данными.

При необходимости скорректировать давление газа можно нажимая клавиши «+» или «-»увеличивая или уменьшая значения.

– выключите прибор кнопкой на панели управления;

– закройте газовый кран.

– отсоедините манометр от штуцера «Е» газового клапана. Плотно закрутите винт-заглушку штуцера «Е».

– на котле с закрытой камерой сгорания обратно наденьте силиконовую трубку на штуцер «F» газового клапана.

Техническое обслуживание настенного котла Electrolux Basic

Техническое обслуживание следует проводить не реже одного раза в год. В конце каждого отопительного сезона необходимо провести осмотр и техобслуживание агрегата, чтобы он всегда находился в исправном и эффективном состоянии.

Регулярное обслуживание является гарантией безопасности и экономии средств.

Ежегодное техническое обслуживание котла Электролюкс Basic включает в себя:

– Чистку горелки и электрода ионизации и розжига, удаление возможных окислов;

– Проверку состояния теплообменника, при необходимости очистку его от загрязнений снаружи и от возможных отложений накипи внутри;

– Проверку целостности и прочности теплоизоляционного керамоволокна в камере сгорания;

– Контроль зажигания, выключения и нормального функционирования аппарата;

– Контроль герметичности соединений и трубопроводов газа и воды;

– Контроль потребления газа при максимальной и минимальной мощности;

– Проверку функционирования предохранительных устройств;

– Проверку правильного режима работы командных и регулировочных устройств аппарата;

– Проверку правильности функционирования и целостности дымохода и/или системы дымоудаления и воздухозабора;

– В случае проведения ремонтных или других работ вблизи дымохода и/или системы дымоудаления и их деталей – выключите аппарат;

– Не проводите уборку помещений, где установлен котел, когда он работает;

– Чистка внешних панелей обшивки должна проводиться только водой с мылом. Не допускается использовать для чистки панелей и других окрашенных и пластмассовых частей растворители для краски и другие едкие вещества.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Отзывы Electrolux GCB 24 Basic X Fi | Отопительные котлы Electrolux

Подробные характеристики

Технические характеристики

Тип отопительного котла

газовый, конвекционный

Горелка

газовая

Количество контуров

двухконтурный, битермический теплообменник

Тепловая мощность

5.30 – 23.70 кВт

Тепловая нагрузка

6 – 26.30 кВт

Камера сгорания

закрытая

КПД

90.1 %

Управление

электронное

Установка

настенная

Напряжение сети

однофазное

Встроенный циркуляционный насос

есть

Встроенный расширительный бак

есть, 6 л

Топливо

природный газ, сжиженный газ

Расход природного газа

2.7 куб. м/час

Расход сжиженного газа

2.1 кг/час

Номинальное давление природного газа

13 – 20 мбар

Допустимое давление сжиженного газа

37 мбар

Температура теплоносителя

40 – 85 °С

Температура в контуре ГВС

30 – 60 °С

Производительность горячей воды при t 25°C

13.6 л/мин

Макс. давление воды в контуре ГВС

6 бар

Макс. давление воды в контуре отопления

3 бар

Комфорт

Функции

индикатор включения, термометр, автоподжиг, модуляция пламени, комнатный термостат, программатор

Особенности

дисплей, подключение внешнего управления, подключение теплого пола

Безопасность

Защита

автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик

Подключение

Патрубок подключения газа

3/4″

Патрубок подключения контура отопления

3/4″

Патрубок подключения контура ГВС

1/2″

Диаметр коаксиального дымохода

60/100 мм

Подключение раздельного дымохода (диаметр 80 мм)

да

Размеры (ШхВхГ)

403x725x325 мм

Вес

38 кг

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

peredpokupkoy.ru

Газовый котел “Электролюкс Basic”: обзор, отзывы

Здесь вы узнаете:

Устанавливая в своем доме или в своей квартире газовый котел “Электролюкс Basic”, вы получаете в свое распоряжение современную климатическую технику, способную решать две задачи – отапливать жилые помещения и обеспечивать подготовку горячей воды. Этот модельный ряд отличается наличием продвинутой электроники, обеспечивающей поддержание комфортной температуры в самостоятельном режиме. В данном обзоре, посвященном котлам Electrolux Basic, мы рассмотрим:

• отличительные черты модельного ряда;
• особенности управления;
• внутреннее устройство котлов;
• характеристики оборудования.

В конце вас будут ждать отзывы о газовых котлах “Электролюкс Basic”.

Особенности газовых котлов “Электролюкс”

Газовые котлы Electrolux Basic – это настенные котлы, созданные для использования в частных домах и квартирах. Модельный ряд включает в себя две модели:

• газовый котел “Электролюкс Basic X I” – с открытой камерой сгорания;
• газовый котел “Электролюкс Basic S FI” – с закрытой камерой сгорания.

Газовые двухконтурные котлы Электролюкс Basic обеспечат ваш дом не только теплом, но и горячей водой.

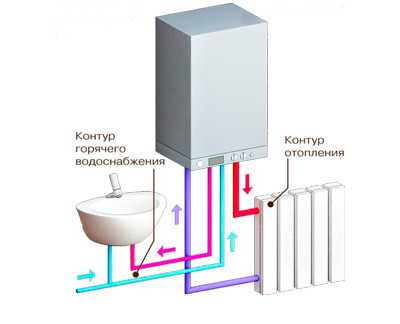

Обе модели построены по двухконтурной схеме, позволяющей обеспечить обогрев помещений и подготовку горячей воды. Для этого в их конструкции предусмотрены битермические теплообменники. Данное оборудование может использоваться в квартирах с индивидуальным отоплением и в частных домах. Отапливаемая площадь варьируется от 40 до 220 кв. м.

Главной отличительной особенностью газовых двухконтурных котлов “Электролюкс Basic” является наличие продвинутых систем управления. Для начала следует выделить присутствие системы погодозависимой автоматики. Она обеспечивает автоматическое поддержание оптимальной температуры воздуха в помещениях, ориентируясь на погоду «за бортом». Для этого в котлах предусмотрены соответствующие температурные датчики.

Погодозависимая автоматика обеспечивает экономичность системы отопления. Она самостоятельно подстраивает режимы работы в зависимости от уличной температуры, позволяя сэкономить на потреблении газа. Также пользователи избавляются от необходимости лишний раз трогать настройки, пытаясь выбрать оптимальный режим обогрева – все эти заботы берет на себя умная и почти никогда не ошибающаяся автоматика.

Также необходимо отметить наличие продвинутой системы дистанционного беспроводного управления. Она позволяет управлять режимами обогрева из любого места в квартире/доме и задавать график работы на неделю вперед. Такой функционал пригодится тем, кто проживает в своем жилище нечасто, появляясь там лишь время от времени, например, только по выходным. Гибкость системы дистанционного управления позволяет задать расписание работы с точностью до одного часа.

Чем еще отличаются двухконтурные газовые котлы “Электролюкс Basic”?

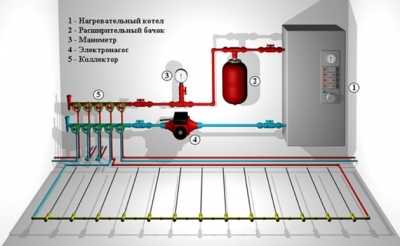

С помощью газовых котлов Электролюкс можно создать систему теплых полов.

• Наличием системы интеллектуальной самодиагностики – котлы сами расскажут о своих поломках;
• Наличием адаптации к российским условиям эксплуатации – котлы спокойно работают при понижении питающего напряжения до 187 В и понижении давления газа до 3 мбар;
• Высоким уровнем безопасности – для этого в котлах предусмотрены различные защитные системы. Они следят за наличием пламени, температурой теплоносителя, нормальной работой вытяжки и состоянием электронных узлов;
• Возможностью работы с теплыми полами – для этого здесь имеется режим «Affect Floor»;
• Легким управлением – производитель сделал все возможное, чтобы не усложнять систему.

Благодаря этим особенностям потребители получают в свое распоряжение превосходное климатическое оборудование, обеспечивающее обогрев помещений и подготовку горячей воды.

Также нельзя не отметить весьма приличный, хоть и строгий дизайн корпусов – лаконичные черты хорошо уживаются с большим ЖК-дисплеем с подсветкой и удобными системами управления.

Технические характеристики

Electrolux Basic S FI прекрасно подойдет для отапливания домов площадью до 160 кв.м.

Изучить газовые котлы Electrolux Basic поможет официальный сайт производителя, но с самыми основными техническими характеристиками вы сможете ознакомиться с помощью нашего обзора. Для начала мы рассмотрим модель Electrolux Basic S FI – это двухконтурный котел с закрытой камерой сгорания и мощностью 18,4 кВт. Отапливаемая площадь варьируется от 40 до 160 кв. м, а производительность контура горячего водоснабжения составляет до 10 л/мин.

Максимальная температура теплоносителя в контуре отопления составляет +90 градусов, при более высоких показателях срабатывает защита. Температура теплоносителя для питания «теплых полов» варьируется от +35 до +60 градусов. КПД данной модели составляет 92%. Минимальная мощность составляет 4,7 кВт. Габариты котла – 725х403х325 мм, вес – 34 кг.

Двухконтурный газовый котел Electrolux Basic X I наделен битермическим теплообменником и открытой камерой сгорания (так называемой атмосферной горелкой). Минимальная мощность модели составляет 5,4 кВт, максимальная – 23,7 кВт. Отапливаемая площадь варьируется от 50 до 220 кв. м, производительность контура ГВС составляет 13,6 л/мин. Максимальная температура теплоносителя составляет +90 градусов, номинальная – от +40 до +85, в режиме «теплые полы» – от +35 до +60 градусов. Показатель КПД – 90,1%. Вес и габариты совпадают с вышеописанной моделью.

Таким образом, представленные котлы из модельного ряда Electrolux Basic отличаются производительностью контура ГВС, мощностью, КПД и конструкцией камеры сгорания.

Управление газовыми котлами осуществляется с помощью бортовой кнопочной панели, оснащенной жидкокристаллическим табло с подсветкой, либо с помощью подключаемых комнатных термостатов. Также поддерживается подключение беспроводных модулей управления. Если вам нужна инструкция для данных котлов, загляните на официальный сайт производителя.

Отзывы о газовых котлах “Электролюкс Basic”

Обещанные отзывы о газовых котлах из модельного ряда Electrolux Basic расскажут вам все, что говорят о данном оборудовании состоявшиеся потребители. Присутствуют как положительные, так и отрицательные оценки.

Алина 29 лет

Котел Electrolux Basic был установлен в купленном нами в Подмосковье доме. Я и прежде видела и читала отзывы про газовые двухконтурные котлы, поэтому с ними относительно знакома. Живем в доме уже полтора года, и за эти полтора года никаких проблем с котлом не возникало – работает тихо, самостоятельно регулирует температуру в системе, не требует каких-то постоянных настроек. Воду горячую дает стабильно и без сбоев, после идиотской советской колонки на съемной квартире я просто не нарадуюсь этому котлу. В любое время температуру горячей воды можно отрегулировать по своему усмотрению, а котел обеспечит ее поддержку. Планируем докупить к нему пульт дистанционного управления, чтобы можно было регулировать параметры из произвольной точки дома. Пока же довольствуемся термостатом, установленным на кухне.

Юрий 54 года

За все время работы в магазине по продаже сантехники и теплотехники установил и настроил немало двухконтурных котлов. Порадовать своей беспроблемной эксплуатацией может далеко не каждый котел, но вот атмосферный Electrolux Basic в этом плане безупречен. В отличие от аналога с закрытой камерой сгорания он работает тихо и не шумит, горелка гудит тихо, отопление работает просто превосходно. Внутри много систем безопасности, они контролируют вытяжку, пламя и температуру, то есть у вас ничего никогда не взорвется и не сломается. Столь сбалансированные котлы, причем за более чем приличные деньги, найти трудно. За последний год мы продали целую кучу таких котлов, и все покупатели остались довольными. Ставлю плюсы за надежность, безотказность, минимум проблем и удобное управление. Минус лишь за низкий КПД, в этом отношении можно найти более продвинутые модельки.

Евгений 32 года

Всегда ценил технику Electrolux, но вот газовые котлы они делать не умеют. Купил в новый дом котел Electrolux Basic, намучился с ним страшно. Во-первых, какой-то хлипкий теплообменник, который уже через полгода стал протекать – поменяли по гарантии. Во-вторых, постоянно сигнализирует о каких-то ошибках, мастер сказал, что нужно менять электронику. Ну и в-третьих, хотелось бы отметить нестабильную работу контура ГВС. Не знаю, как у других, но у меня он отказывается выдавать стабильную температуру воды. Давление в нашем районе постоянно скачет, особенно в летнее время, поэтому хотелось бы стабильности. Но Electrolux Basic для этого не годится. Следующим летом буду менять его на что-нибудь другое, а этот или сдам, или продам, или выброшу на свалку.

remont-system.ru

Настенные газовые котлы Electrolux Basic

__________________________________________________________________________

Настенные газовые котлы Electrolux Basic

Настенные газовые котлы Electrolux Basic GCB X 24 Fi с возможностью удаленного управления предназначены для производства горячей воды, отопления помещений и функции теплого пола.

Система динамической стабилизации температуры горячей воды обеспечивает стабильный нагрев и подачу, а функция мгновенной подачи горячей воды поддерживает комфортную температуру в теплообменнике на уровне 42 С, что гарантирует мгновенную подачу к крану.

Специально для России в предусмотрена система адаптации к малым системам отопления, которая позволяет котлу работать с минимальной тепловой мощностью при нагреве и отапливать небольшие помещения площадью от 50 м2.

Рис.12. Внешний вид настенного котла Электролюкс Basic X

Безопасную работу гарантируют 5 основных систем безопасности. Ионизационный контроль наличия пламени и газовый клапан гарантируют отсутствие утечек газа. Дифференциальный манометр и датчик тяги отключат прибор при нарушениях в системе дымоудаления.

Датчик минимального давления в системе отопления защищает котел от работы без теплоносителя. Датчик предельной температуры предотвращает работу аппарата при возможном перегреве. Функция автоматического запуска – Autorestart обеспечивает перезапуск в случае перебоев в электроснабжении.

Технические характеристики газовых котлов Electrolux Basic

Общие данные GCB 24 Basic X i / GCB 24 Basic X Fi:

Тип используемого газа – Природный (G20) / Сжиженный (G30)
Полезная тепловая мощность в режиме отопления кВт – 5,4-23,7 / 5,3-23,9
Максимальная полезная тепловая мощность в режиме ГВС кВт – 23,7 / 23,9
Номинальный КПД % – 90,1 / 91,7
Расход природного газа G20 м3/час – 0,66-2,8 / 0,65-2,7
Расход сжиженного газа G30 кг/час – 0,48-2,1 / 0,47-2,1

Система отопления:

Диапазон регулирования температуры °С – 40-85
Максимальная температура теплоносителя °С – 90
Максимальное давление бар – 3

Система горячего водоснабжения:

Диапазон регулирования температуры °С – 35-60
Максимальное давление в водопроводе бар – 6
Минимальное требуемое давление в водопроводе бар – 0,3
Максимальный проток при Т=25°С л/мин – 13,6
Минимальный расход воды для переключения в режим ГВС л/мин – 2,5

Электрические характеристики:

Рабочее напряжение/частота В/Гц – 230 / 50
Потребляемая мощность Вт – 90 / 125

Рис.13a. Устройство котла GCB 24 Basic X Fi

1 – Байпас, 2 – NTC датчик температуры ГВС, 3 – Электрод розжига и контроля пламени, 4 – Горелка, 5 – Битермический теплообменник, 6 – Расширительный бак, 7 – Прессостат дымоудаления, 8 – Конденсатосборник, 9 – Вентилятор, 10 – Предельный термостат системы отопления, 11 – NTC датчик температуры отопления, 12 – Датчик давления теплоносителя, 13 – Автоматический воздухоотводчик на насосе, 14 – Насос, 15 – Газовый клапан, 16 – Датчик расхода ГВС, 17 – Кран подпитки системы отопления, 18 – Трубка сброса давления, 19 – Выход контура отопления, 20 – Выход контура ГВС, 21 – Вход таза, 22 – Вход холодной воды, 23 – Вход контура отопления

Рис.14b. Устройство котла GCB 24 Basic X i

1 – Байпас, 2 – Газовый клапан, 3 – Электрод розжита и контроля пламени, 4 – Горелка, 5 – NTC датчик температуры ГВС, 6 – Расширительный бак, 7 – Битермический теплообменник, 8 – Дымосборник, 9 – Термостат дымоудаления, 10 – Предельный термостат системы отопления, 11 – NTC датчик температуры отопления, 12 – Автоматический воздухоотводчик, 13 – Датчик давления теплоносителя, 14 – Датчик расхода ГВС, 15 – Насос, 16 – Кран подпитки системы отопления, 17 – Выход контура отопления, 18 – Выход контура ГВС, 19 – Вход газа, 20 – Вход холодной воды, 21 – Вход контура отопления

Настройка газового клапана

Газовый клапан на заводе-изготовителе отрегулирован для работы на природном газе при входящем давлении газа 20 mBar.

Рис.15. Регулировка клапана газа

При проведении пуско-наладочных работ необходимо проверить механическую настройку газового клапана и, при необходимости, отрегулировать клапан:

– выключите аппарат кнопкой на панели управления;

– закройте кран подачи газа к котлу;

– снимите лицевую крышку прибора;

– на штуцере «С» газового клапана (см. рисунок) отверните винт-заглушку на 1 – 1,5 оборота, к штуцеру подключите манометр;

– на котле с закрытой камерой сгорания обязательно снимите силиконовую трубку со штуцера «F» газового клапана;

– откройте кран подачи газа;

– по манометру определите статическое давление газа;

– включите прибор кнопкой на панели управления и установите режим работы «Зима»;

– после запуска в работу переведите настенный газовый котел Электролюкс Basic в сервисный режим и выберите пункт «Настройка максимальной мощности отопления». Котел автоматически принудительно перейдет на работу с максимальной мощностью. В этот момент произведите замер динамического давления газа.

– динамическое давление природного газа должно быть не менее 13 mBar и отличаться от статического давления не более чем на 4 для сжиженного газа – соответственно 30 mBar и 5.

– выключите прибор кнопкой на панели управления;

– закройте газовый кран

– отсоедините манометр от штуцера «С» газового клапана; Плотно закрутите винт-заглушку штуцера «С».

– на штуцере «Е» газового клапана отверните винт-заглушку на 1 – 1,5 оборота, и подключите манометр;

– откройте кран подачи газа;

– включите котел кнопкой на панели управления, установите режим работы «Зима»;

– После запуска в работу переведите аппарат в сервисный режим и выберите пункт «Настройка максимальной мощности отопления». Котел автоматически принудительно перейдет на работу с максимальной мощностью. В этот момент необходимо произвести замеры давлений газа на форсунках и сравнить с табличными данными. При необходимости скорректировать давление газа можно нажимая клавиши на панели управления «+» или «-» соответственно увеличивая или уменьшая значения.

– Установите следующий пункт в сервисном меню «Настройка минимальной мощности отопления». Он предназначена для изменения минимальной мощности отопления. При активации данной функции в момент работы котла, он автоматически принудительно перейдет на работу с минимальной мощностью. Вам необходимо произвести замеры давлений газа на форсунках и сравнить с табличными данными. При необходимости скорректировать давление газа можно нажимая клавиши «+» или «-»увеличивая или уменьшая значения.

– выключите прибор кнопкой на панели управления;

– закройте газовый кран.

– отсоедините манометр от штуцера «Е» газового клапана. Плотно закрутите винт-заглушку штуцера «Е».

– на котле с закрытой камерой сгорания обратно наденьте силиконовую трубку на штуцер «F» газового клапана.

Техническое обслуживание настенного котла Electrolux Basic

Техническое обслуживание следует проводить не реже одного раза в год. В конце каждого отопительного сезона необходимо провести осмотр и техобслуживание агрегата, чтобы он всегда находился в исправном и эффективном состоянии. Регулярное обслуживание является гарантией безопасности и экономии средств.

Ежегодное техническое обслуживание котла Электролюкс Basic включает в себя:

– Чистку горелки и электрода ионизации и розжига, удаление возможных окислов;

– Проверку состояния теплообменника, при необходимости очистку его от загрязнений снаружи и от возможных отложений накипи внутри;

– Проверку целостности и прочности теплоизоляционного керамоволокна в камере сгорания;

– Контроль зажигания, выключения и нормального функционирования аппарата;

– Контроль герметичности соединений и трубопроводов газа и воды;

– Контроль потребления газа при максимальной и минимальной мощности;

– Проверку функционирования предохранительных устройств;

– Проверку правильного режима работы командных и регулировочных устройств аппарата;

– Проверку правильности функционирования и целостности дымохода и/или системы дымоудаления и воздухозабора;

– В случае проведения ремонтных или других работ вблизи дымохода и/или системы дымоудаления и их деталей – выключите аппарат;

– Не проводите уборку помещений, где установлен котел, когда он работает;

– Чистка внешних панелей обшивки должна проводиться только водой с мылом. Не допускается использовать для чистки панелей и других окрашенных и пластмассовых частей растворители для краски и другие едкие вещества.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru
