Котел газовый протерм пантера инструкция – Инструкция по эксплуатации PROTHERM Пантера

Настенные газовые котлы Protherm (Протерм) Пантера

1. Перед монтажом настенного газового котла Протерм Пантера необходимо тщательно изучить устройство котла и прочитать руководство по эксплуатации. Неполадки возникшие вследствии не правильного монтажа не являются гарантийным случаем.

1.1. Руководство

Данное руководство было подготовлено с целью показать все преимущества котла Протерм Пантера.

Оборудование Протерм должно устанавливаться только специалистами прошедшими обучение и имеющими специальные допуски компании Протерм.

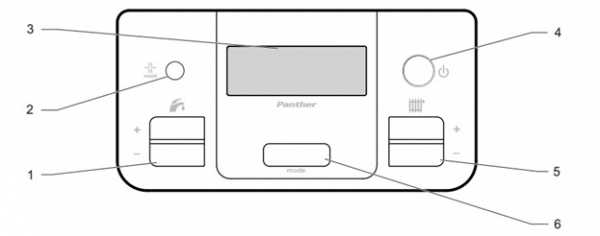

1. Клавиша регулирующая температуру горячей воды

2. Клавиша RESET

3. Дисплей

4. Клавиши вкл./выкл.

5. Клавиша регулирующая температуру теплоносителя системы отопления

6. Клавиша MODE

2. Пуск котла Протерм Пантера

2.1. Описание

Котел Протерм Пантера используются в закрытых системах с принудительной циркуляцией, имеют встроенный контур приготовления горячей воды. Ввод в эксплуатацию котла должен осуществляться только специализированной компанией имеющей допуски к работе с техникой Protherm.

Котел Пантера должен быть установлен в соответствии с руководящей документацией, нормами  правилами, а также действующим законодательством.

Разрешения на применение Федеральной службы надзора подтверждают соответствие котла Протерм Пантера Российским нормам, стандартам и требованиям. Ремонт и устранение неполадок могут осуществлять только специалисты Протерм (Protherm). Физическое вмешательство некомпетентных лиц может повлиять на гарантию.

Лица проводящие пуско наладку котла обязаны проконсультировать пользователей о правилах эксплуатации и техники безопасности при работе с котлом Протерм Пантера, показать и прояснить какие оперции могут проводиться самостоятельно, а для чего необходим вызов сервисной службы. В случае если сервисная организация производила поставку котла, то они должны сохранить упаковку, для возможной транспортировки котла Пантера в сервисный центр.

Перед установкой котла необходимо удостовериться, что данная модель котла действительно соответствует необходимым параметрам. Убедиться, что целостность упаковки не нарушена, а комплект поставки совпадает с паспортом котла. Данная инструкция поможет пользователю при эксплуатации котла Протерм Пантера. В случае долгой остановки котла, необходимо произвести слив теплоносителя, перекрытие потока газа и отключение от эелектросети. По истечении срока службы, техника Протерм должна утилизироваться согласно действующего законодательства.

Гарантия не распространяется при:

– невыполнении требований руководящих документов;

– правил и требований законодательства;

– требований паспорта.

При покупке котла не обходимо убедиться в наличии всей сопроводительной документации. До введения котла в эксплуатацию, упаковку нужно сохранять.

Руководящие документы при монтаже отопительной техники на территории РФ:

– СНиПы по кондиционированию вентиляции и отоплению;

– Нормы по газоснабжению

– Нормативные требования по пожарной безопасности

При проектировании дымоотводящих каналов необходимо руководствоваться Каталогом коаксиальных и раздельных дымоходов. данный вид дымоходов используются с котлами у которых закрытая камеры сгорания (Пантера KTO, Пантера KTV)

– ПУЭ/ПТЭ электроустановок потребителей;

Помимо вышеперечисленных документов во время эксплуатации необходимо внимательно следовать документации идущей в комплекте с котлом.

Во время работы котла необходимо оградить детей, лиц в состоянии алкогольного или наркотического опьянения, недееспособных от эксплуатации котла Протерм Пантера



В процессе эксплуатации могут возникнуть ситуации которые влекут за собой:

1. Котел необходимо обесточить и убедиться в отсутствии напряжения, если с котлом выполняются следующие действия:

– обслуживание котла или ремонт;

– обслуживание дымохода;

– газовые или взрывоопасные работы;

– обслуживание системы горячего водоснабжения;

2. В случае если в котельной чувствуется запах газа необходимо:

– не трогать приборы и тумблеры электроосвещения;

– устранить источники открытого огня, убрать зажженную сигарету;

– убрать телефон;

– перекрыть подачу газа;

– открыть окна, проветрить помещение;

– вызвать специалиста газовой службы;

3. При выполнении работ по сливу теплоносителя, необходимо убедиться что температура воды достаточно низкая;

4. Необходимо постоянно контролировать поддержание рабочей температуры в системе. Котел запрещено эксплуатировать, если обнаружены симптомы утечки теплоносителя или разморозки системы;

5. Немедленно вызвать газовую службу в случае прекращения подачи газа. При этом нужно обязательно выключить котел

При установке котла Протерм Пантера необходимо учесть, что пространство вблизи котла должно беспрепятственно обеспечивать проведение регламентных и сервисных работ, а также ремонт агрегата. Рекомендуемые параметры:

– 300 мм под котлом и над котлом;

– 10 мм с боковых сторон;

– 600 мм перед котлом.

Котел протерм Пантера используется в качестве теплогенератора и приготовления горячей воды.

– Для котлов с открытой камерой сгорания моделей KOOи KOV необходимо предусмотреть установку дымохода с естественным отводом продуктов сгорания. Устройство контроля отвода газов поставляется в комплекте.

 – Для котлов с закрытой камерой сгорания моделей KTV и KTOустанавливается система с принудительным отводом газов. Котел Пантера имеет встроенное реле давления отходящих газов. В случае засорения дымохода и поломки вентилятора реле остановит работу котла. При установке котла Протерм Пантера не требуется специальное помещение. Пуско-наладачное работы котла Пантера могут осуществлять специалисты прошедшие обучение и допущенные к работе с техникой Protherm. Именно он отвечает за правильность установки котла. При возникновении каких-либо неисправностей их устранением может заниматься только аттестованный специалист. Некомпетентное вмешательство может привести к более серьезным поломкам и повлиять на гарантию.

2.2.  Запуск котла Protherm Пантера

Запуск производится специально обученным специалистом Protherm.

Перед запуском котла необходимо:

– Проверить подключение к электросети;

– Убедиться в открытии всех вентилей подходящих к котлу трубопроводов;

– Проверить давление в системе. Давление должно быть 1-2 бар.

2.3 Отключение котла.

 – Выключаем питание электросети;

– Перекрываются краны и вентили поводящих магистралей;

– В случае угрозы замерзания воду из системы необходимо слить.

3. Документация.

– Руководство по эксплуатации должно находиться рядом с котлом.

– Руководство не следует убирать даже в случае переезда, чтобы новые хозяева могли им воспользоваться.

tehtepla.ru

Котел газовый Протерм Protherm Пантера 25 KTO турбо Котел одноконтурный настенный Protherm Протерм

Котел Протерм Пантера / Котел Protherm Panter 25 KTO – одноконтурный (только отопления), мощность 8,4 кВт – 24,6 кВт, отапливаемая площадь до 240 кв м, закрытая камера сгорания (турбо вытяжка).

Для обеспечения вашего дома горячей водой возможно подключение бойлера косвенного нагрева

Техническое описание

  • Одноконтурные (модели 25KOO и 25KTO)
  • Двухконтурные газовые котлы (модели 25KOV, 25KTV и 30KTV)
  • Открытая камера сгорания (модели 25KOO)
  • Закрытая камера сгорания (модели 25KTO, 25KTV и 30KTV)
  • Мощность 8,5—23,3 кВт
  • КПД 91,0 – 92,8%
  • Автоматическая модуляция пламени горелки
  • Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
  • Возможность приготовления горячей воды в дополнительном накопительном бойлере (модели 25KOO и 25KTO)
  • Стальной пластинчатый теплообменник ГВС (модели 25KOV, 25KTV и 30KTV)
  • Приготовление горячей воды 14,0 л/мин. (при ∆t=30oC)
  • Управление котлом при помощи встроенного микропроцессора
  • Автоматическая диагностика работы котла
  • Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
  • Режим управления «ЗИМА-ЛЕТО»
  • Режим управления «КОМФОРТ»
  • Возможность работы с погодозависимой автоматикой
  • Контроль наличия пламени
  • Защита от замерзания
  • Защита от перегрева
  • Система антиблокировки циркуляционного насоса
  • Контроль тяги в дымоходе
  • Встроенный подпитывающий вентиль для заполнения системы отопления
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком
  • Возможность работы на магистральном и сжиженном газе
  • Гарантия 2 года

Protherm – один из лидеров российского рынка отопления. Мы производим надежное оборудование уже на протяжении 20 лет, и его качество подтверждается день ото дня.
Хищник на логотипе компании и названия нашей продукции служат символом качества и надежности.

Мы придаем большое значение партнерству, основанному на доверии и внимательности, оказываем всестороннюю и компетентную поддержку, которая дополняет высокое техническое качество нашей продукции. Продукция и сервис – наши сильные стороны, и мы гордимся тем, что мы рядом и всегда готовы помочь сделать Вашу жизнь комфортнее.

Широкий ассортимент производимой нами продукции включает в себя более 95 наименований отопительного оборудования: газовые котлы, котлы на жидком топливе, электрические котлы, бойлеры, водонагреватели и другое отопительное оборудование. Мы предлагаем полный ассортимент запасных частей для всей нашей продукции. Все оборудование Protherm произведено из лучших материалов с использованием инновационных технологий, что гарантирует его максимальное качество.

Качество продукции, произведенной в городе Скалица в Словакии, постоянно проверяется, именно это и продолжительный срок службы нашего оборудования вселяют в потребителей уверенность в наших продуктах. Когда мы нужны Вам – мы всегда рядом.

История компании

1991 Основание компании Protherm в Праге. Начало производства первых партии напольных котлов

1992 Возросший спрос на электрические котлы послужил стимулом для начала производства первого поколения электрических котлов Protherm в Скалице

1994 Начало производства первого поколения настенных газовых котлов

1996 Начало партнерства с корпорацией Saunier Duval. В Россию была поставлена первая партия газовых котлов

2001 Производство нового поколения настенных газовых котлов Пантера и Леопард, а также настенного конденсационного газового котла Лев

2002 Производство оборудования превысило 100 000 штук в год. 83% произведенного оборудования экспортируется в другие страны мира

2004 Успешная интеграция Protherm в состав Vaillant Group

2005 Открытие представительства Protherm в России

2006 Введение на предприятии нового высокотехнологичного процесса производства – One-Piece-Flow, т.е. каждая единица оборудования собирается от начала до конца одним мастером, который несёт персональную ответственность за качество сборки. Это нововведение позволило вывести продукцию на более высокий уровень качества

2008 Начало производства нового поколения настенных газовых котлов Пантера и конденсационных газовых котлов Лев

2009 Protherm уверенно занимает ведущие позиции на рынке отопительного оборудования в Восточной Европе и продолжает увеличивать экспорт в страны Азии

2010 Производство нового поколения настенных электрических котлов Скат, настенных газовых котлов Пантера и Гепард в новом едином дизайне

2012 Vaillant Group Присоединилась к Глобальному Пакту ООН

Сегодня Protherm занимает уверенные позиции на рынке отопительного оборудования Восточной Европы, ежегодно производя свыше 200 000 котлов

balashiha.tiu.ru

Котел Protherm Пантера 35 KTV двухконтурный

Котел Protherm Гепард 35 KTV двухконтурный (Словакия) Площадь отапливаемая до 330 м2, раздельный теплообменник!

Двухконтурный газовый настенный котел Protherm Протерм Пантера 35 KTV.

Нуждаетесь в отопительном оборудовании? Чтобы сделать правильный выбор, необходимо проанализировать Ваши потребности и возможности – это выбор топлива, мощность и место установки котла, способ приготовления горячей воды, продумывание отвода продуктов сгорания.

Профессиональные проектировщики на стадии разработки проекта учтут все необходимые параметры. Двухконтурный, с камерой сгорания закрытого типа, котел protherm пантера 35 ktv, параметры мощности которого 9,4 – 34,6 кВ, автоматически регулирует пламя горелки, отличается независимостью систем регулирования отопления и горячего водяного снабжения.

Котел Protherm Протерм Пантера 35 KTV.

Управляется микропроцессором: датчики дисплея проинформируют о неполадках, а так же покажут температуру и давление воды в системе. Отличительные особенности модели протерм пантера 35 ktv – это пластинчатый теплообменник ГВ из стали и приготовление воды нужной температуры – 14л/мин. Очень удобно для потребителя – режимы управления protherm пантера 35 ktv, такие как «Комфорт» и «Зима – Лето».

Погодозависимая автоматика поддержит идеальный микроклимат в помещении в любой сезон, не перегревая помещения понапрасну и экономя газ. Котел протерм пантера 35 ktv работает на баллонном и трубопроводном (магистральном) газовом топливе. Идеальный выбор и для частного домовладения, и для дачных построек, и для квартир – надежная и экономичная техника protherm pantera 35 ktv.


Тип: настенный двухконтурный
Мощность (кВт): 10,4-34,6
Топливо: газ
Дымоотвод: турбо
Габариты (мм): 807*450*360
Вес (кг): 32
Минимальная потребляемая тепловая мощность (Q min, кВт): 12,2
Максимальная потребляемая тепловая мощность (Q max, кВт): 36,5
Минимальная полезная тепловая мощность при 80/60 С (P min, кВт): 10,4
Максимальная полезная тепловая мощность при 80/60 С (P max, кВт): 34,6
Заводская настройка мощности для режима отопления (кВт): 20
КПД на минимальной мощности при 80/60 C (%): 85,2
КПД на максимальной мощности при 80/60 C (%): 91,1
Минимальный расход ОВ (л/ч): 400
Минимальный расход ОВ при изменении T=20 C (л/ч): 1270
Минимальная температура ОВ (С): 38
Максимальная температура ОВ (С): 80
Расширительный бак (л): 8
Компенсационное давление расширительного бака (бар): 0,75
Максимальное рабочее давление предохранительного клапана, ПСК (бар): 3
Минимальная температура ГВС (С): 38
Максимальная температура ГВС (С): 60
Расход ГВ при изменении T=30 C (л/мин): 14
Функция комфорт ГВС: есть
Минимальное давление ГВС (бар): 0,3
Рекомендуемое давление ГВС (бар): 2
Максимальное давление ГВС (бар): 10
Сетевое напряжение (В): 230
Максимальная потребляемая мощность (Вт): 152,0
Ток (А): 0,66
Электрическая защита: IPX4D
Категория газа: II2h4+
Количество инжекторов: 17


balashiha.tiu.ru

Газовый котел Protherm Пантера 30 KOV (двухконтурный, открытая камера)

Двухконтурный настенный газовый котел со стальным пластинчатым теплообменником и открытой камерой сгорания. Мощность 30 кВт.

Описание и применение

Настенные одноконтурные и двухконтурные газовые котлы мощностью 25 и 30кВт для отопления и приготовления горячей воды в дополнительном накопительном бойлере или в стальном пластинчатом теплообменнике.

Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.

Модели 25 КТО, 25КТV и 28КТV оснащены коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Газовый котел Протерм Пантера – это максимально удобное решение вопроса отопления и обеспечения горячей водой частных жилых домов. Комфортные и простые в управлении, настенные газовые котлы Протерм Пантера отличаются высокой надежностью работы, которая обеспечивается многолетним опытом производства, умноженным на высочайшее качество каждой детали.

Котлы Protherm Panther могут быть одноконтурными или двухконтурными. Последние, в свою очередь, могут подогревать воду в интегрированном бойлере или же в стальном теплообменнике. Скорость приготовления горячей воды позволяет обеспечить нужды даже большой семьи.
Протерм Пантера является одним из самых покупаемых котлов этой марки. Среди его достоинств особо хочется отметить небольшой размер, эргономичный дизайн, высокий КПД и повышенную степень безопасности. Все газовые котлы Protherm пантера имеют защиту от замерзания, перегрева, функцию контроля наличия пламени, контроля тяги в дымоходе. Кроме этого, встроенный микропроцессор осуществляет автоматический контроль за работой всех составных частей котла, и обеспечивает максимально быструю диагностику неполадок.

Техническое описание

  • Одноконтурные (модели 25KOO и 25KTO)
  • Двухконтурные газовые котлы (модели 25KOV, 25KTV и 30KTV)
  • Открытая камера сгорания (модели 25KOO)
  • Закрытая камера сгорания (модели 25KTO, 25KTV и 30KTV)
  • Мощность 8,5—23,3 кВт
  • КПД 91,0 – 92,8%
  • Автоматическая модуляция пламени горелки
  • Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
  • Возможность приготовления горячей воды в дополнительном накопительном бойлере (модели 25KOO и 25KTO)
  • Стальной пластинчатый теплообменник ГВС (модели 25KOV, 25KTV и 30KTV)
  • Приготовление горячей воды 14,0 л/мин. (при ∆t=30oC)
  • Управление котлом при помощи встроенного микропроцессора
  • Автоматическая диагностика работы котла
  • Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
  • Режим управления «ЗИМА-ЛЕТО»
  • Режим управления «КОМФОРТ»
  • Возможность работы с погодозависимой автоматикой
  • Контроль наличия пламени
  • Защита от замерзания
  • Защита от перегрева
  • Система антиблокировки циркуляционного насоса
  • Контроль тяги в дымоходе
  • Встроенный подпитывающий вентиль для заполнения системы отопления
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком
  • Возможность работы на магистральном и сжиженном газе



Общая информация





30 KOV

Газовый

Да

Электрический

Одноконтурный

Двухконтурный

Да

Настенный

Да

Напольный

Технические характеристики



Контур отопления



Открытая

Да

Закрытая

Полезная мощность, кВт

10.1 – 28.8

Потребляемая мощность, кВт

12,4 – 32,4

Номинальный ток, ~230В / А

Номинальный ток, ~360В / А

Максимальная сила токаб ~230В / А

Максимальная сила токаб ~360В / А

КПД, %

92,8

Рабочее давление, Атм

0,5 – 3,0

Расширительный бак, л

7

Контур ГВС



Накопительный бойлер

Расширительный бак, л

Теплообменник

Пластинчатый

Диапазон температуры ГВС, оС

38 – 60

Объем горячей воды, л/мин

1,5 – 12,0

Рабочее давление, Атм

0,5 – 10,0

Контур подачи газа



Давление природного газа, мм.рт.ст.

130-200

Давление сжиженного газа, мм.рт.ст.

300

Расход природного газа, кг/час

3.4

Расход сжиженного газа, кг/час

1.0

Класс Nox

3

Управление



Панель управление



Светодиодная индикация

Жидкокристаллический дисплей

Да

Индикация температуры

Да

Индикация неисправностей

Да

Терморегуляторы



Thermolink B

Да

Thermolink P

Да

Thermolink S

Да

INSTAT 2

INSTAT Plus

SD 2000

Режимы отопления



Температурный, 30 – 85 оС

Да

Теплый пол, 30 – 85 оС

Да

Система контроля



Датчик тяги

Да

Дифференциал дымохода

Контроль пламени

Да

Предохранительный клапан

Да

Датчик расхода воды

Да

Тепловой предохранитель

Да

Защита от замерзания

Да

Антиблокировка трехходового клапана

Да

Защита насоса от заклинивания

Да

Электрическое подключение



Напряжение / Частота, В/Гц

230/50

Потребление, кВт

0,09

Класс защиты

IPX4D

Присоединительные диаметры



Дымоход, мм

125

Газопровод

3/4

Контур отопления

3/4

Контур ГВС

3/4

Габариты и вес



Высота, мм

740

Глубина, мм

315

Ширина, мм

410

Вес, кг

37



Обращаем Ваше внимание на то, что гарантия предприятия-изготовителя действует только в случае, если монтаж и ввод в эксплуатацию были произведены аттестованным сотрудником специализированной организации!!!!!!!



habarovsk.tiu.ru

Газовый котел Protherm Пантера 25 KTO (одноконтурный, закрытая камера)

Одноконтурный настенный газовый котел с закрытая камерой сгорания. Мощность 25 кВт.

Описание и применение

Настенные одноконтурные и двухконтурные газовые котлы мощностью 25 и 30кВт для отопления и приготовления горячей воды в дополнительном накопительном бойлере или в стальном пластинчатом теплообменнике.

Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.

Модели 25 КТО, 25КТV и 28КТV оснащены коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Газовый котел Протерм Пантера – это максимально удобное решение вопроса отопления и обеспечения горячей водой частных жилых домов. Комфортные и простые в управлении, настенные газовые котлы Протерм Пантера отличаются высокой надежностью работы, которая обеспечивается многолетним опытом производства, умноженным на высочайшее качество каждой детали.

Котлы Protherm Panther могут быть одноконтурными или двухконтурными. Последние, в свою очередь, могут подогревать воду в интегрированном бойлере или же в стальном теплообменнике. Скорость приготовления горячей воды позволяет обеспечить нужды даже большой семьи.
Протерм Пантера является одним из самых покупаемых котлов этой марки. Среди его достоинств особо хочется отметить небольшой размер, эргономичный дизайн, высокий КПД и повышенную степень безопасности. Все газовые котлы Protherm пантера имеют защиту от замерзания, перегрева, функцию контроля наличия пламени, контроля тяги в дымоходе. Кроме этого, встроенный микропроцессор осуществляет автоматический контроль за работой всех составных частей котла, и обеспечивает максимально быструю диагностику неполадок.

Техническое описание

  • Одноконтурные (модели 25KOO и 25KTO)
  • Двухконтурные газовые котлы (модели 25KOV, 25KTV и 30KTV)
  • Открытая камера сгорания (модели 25KOO)
  • Закрытая камера сгорания (модели 25KTO, 25KTV и 30KTV)
  • Мощность 8,5—23,3 кВт
  • КПД 91,0 – 92,8%
  • Автоматическая модуляция пламени горелки
  • Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
  • Возможность приготовления горячей воды в дополнительном накопительном бойлере (модели 25KOO и 25KTO)
  • Стальной пластинчатый теплообменник ГВС (модели 25KOV, 25KTV и 30KTV)
  • Приготовление горячей воды 14,0 л/мин. (при ∆t=30oC)
  • Управление котлом при помощи встроенного микропроцессора
  • Автоматическая диагностика работы котла
  • Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
  • Режим управления «ЗИМА-ЛЕТО»
  • Режим управления «КОМФОРТ»
  • Возможность работы с погодозависимой автоматикой
  • Контроль наличия пламени
  • Защита от замерзания
  • Защита от перегрева
  • Система антиблокировки циркуляционного насоса
  • Контроль тяги в дымоходе
  • Встроенный подпитывающий вентиль для заполнения системы отопления
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком
  • Возможность работы на магистральном и сжиженном газе





Общая информация





25 KTO

Газовый

Да

Электрический

Одноконтурный

Да

Двухконтурный

Настенный

Да

Напольный

Технические характеристики



Контур отопления



Открытая

Закрытая

Да

Полезная мощность, кВт

10,6 – 24,6

Потребляемая мощность, кВт

10,6 – 26,5

Номинальный ток, ~230В / А

Номинальный ток, ~360В / А

Максимальная сила токаб ~230В / А

Максимальная сила токаб ~360В / А

КПД, %

92,8

Рабочее давление, Атм

0,5 – 3,0

Расширительный бак, л

7

Контур ГВС



Накопительный бойлер

Расширительный бак, л

Теплообменник

Диапазон температуры ГВС, оС

Объем горячей воды, л/мин

Рабочее давление, Атм

Контур подачи газа



Давление природного газа, мм.рт.ст.

130-200

Давление сжиженного газа, мм.рт.ст.

300

Расход природного газа, кг/час

2,84

Расход сжиженного газа, кг/час

2,08

Класс Nox

3

Управление



Панель управление



Светодиодная индикация

Жидкокристаллический дисплей

Да

Индикация температуры

Да

Индикация неисправностей

Да

Терморегуляторы



Thermolink B

Да

Thermolink P

Да

Thermolink S

Да

INSTAT 2

INSTAT Plus

SD 2000

Режимы отопления



Температурный, 30 – 85 оС

Да

Теплый пол, 30 – 85 оС

Да

Система контроля



Датчик тяги

Дифференциал дымохода

Да

Контроль пламени

Да

Предохранительный клапан

Да

Датчик расхода воды

Тепловой предохранитель

Да

Защита от замерзания

Да

Антиблокировка трехходового клапана

Да

Защита насоса от заклинивания

Да

Электрическое подключение



Напряжение / Частота, В/Гц

230/50

Потребление, кВт

0,14

Класс защиты

IPX4D

Присоединительные диаметры



Дымоход, мм

60/100

Газопровод

3/4

Контур отопления

3/4

Контур ГВС

Габариты и вес



Высота, мм

740

Глубина, мм

315

Ширина, мм

410

Вес, кг

36

Обращаем Ваше внимание на то, что гарантия предприятия-изготовителя действует только в случае, если монтаж и ввод в эксплуатацию были произведены аттестованным сотрудником специализированной организации!!!!!!!

perm.tiu.ru

Газовый котел Protherm Пантера 12 KTO (одноконтурный, закрытая камера)

Одноконтурный настенный газовый котел с закрытая камерой сгорания. Мощность 12 кВт.

Описание и применение

Настенные одноконтурные и двухконтурные газовые котлы мощностью 25 и 30кВт для отопления и приготовления горячей воды в дополнительном накопительном бойлере или в стальном пластинчатом теплообменнике.

Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.

Модели 25 КТО, 25КТV и 28КТV оснащены коаксиальной системой отходящих газов и не требует подключения к дымоходу, что позволяет устанавливать ее в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Газовый котел Протерм Пантера – это максимально удобное решение вопроса отопления и обеспечения горячей водой частных жилых домов. Комфортные и простые в управлении, настенные газовые котлы Протерм Пантера отличаются высокой надежностью работы, которая обеспечивается многолетним опытом производства, умноженным на высочайшее качество каждой детали.

Котлы Protherm Panther могут быть одноконтурными или двухконтурными. Последние, в свою очередь, могут подогревать воду в интегрированном бойлере или же в стальном теплообменнике. Скорость приготовления горячей воды позволяет обеспечить нужды даже большой семьи.
Протерм Пантера является одним из самых покупаемых котлов этой марки. Среди его достоинств особо хочется отметить небольшой размер, эргономичный дизайн, высокий КПД и повышенную степень безопасности. Все газовые котлы Protherm пантера имеют защиту от замерзания, перегрева, функцию контроля наличия пламени, контроля тяги в дымоходе. Кроме этого, встроенный микропроцессор осуществляет автоматический контроль за работой всех составных частей котла, и обеспечивает максимально быструю диагностику неполадок.

Техническое описание

  • Одноконтурные (модели 25KOO и 25KTO)
  • Двухконтурные газовые котлы (модели 25KOV, 25KTV и 30KTV)
  • Открытая камера сгорания (модели 25KOO)
  • Закрытая камера сгорания (модели 25KTO, 25KTV и 30KTV)
  • Мощность 8,5—23,3 кВт
  • КПД 91,0 – 92,8%
  • Автоматическая модуляция пламени горелки
  • Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
  • Возможность приготовления горячей воды в дополнительном накопительном бойлере (модели 25KOO и 25KTO)
  • Стальной пластинчатый теплообменник ГВС (модели 25KOV, 25KTV и 30KTV)
  • Приготовление горячей воды 14,0 л/мин. (при ∆t=30oC)
  • Управление котлом при помощи встроенного микропроцессора
  • Автоматическая диагностика работы котла
  • Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
  • Режим управления «ЗИМА-ЛЕТО»
  • Режим управления «КОМФОРТ»
  • Возможность работы с погодозависимой автоматикой
  • Контроль наличия пламени
  • Защита от замерзания
  • Защита от перегрева
  • Система антиблокировки циркуляционного насоса
  • Контроль тяги в дымоходе
  • Встроенный подпитывающий вентиль для заполнения системы отопления
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком
  • Возможность работы на магистральном и сжиженном газе





Общая информация





12 KTO

Газовый

Да

Электрический

Одноконтурный

Да

Двухконтурный

Настенный

Да

Напольный

Технические характеристики



Контур отопления



Открытая

Закрытая

Да

Полезная мощность, кВт

6.4 – 12.0

Потребляемая мощность, кВт

7.3 – 13.3

Номинальный ток, ~230В / А

Номинальный ток, ~360В / А

Максимальная сила токаб ~230В / А

Максимальная сила токаб ~360В / А

КПД, %

92,8

Рабочее давление, Атм

0,5 – 3,0

Расширительный бак, л

7

Контур ГВС



Накопительный бойлер

Расширительный бак, л

Теплообменник

Диапазон температуры ГВС, оС

Объем горячей воды, л/мин

Рабочее давление, Атм

Контур подачи газа



Давление природного газа, мм.рт.ст.

130-200

Давление сжиженного газа, мм.рт.ст.

300

Расход природного газа, кг/час

1.4

Расход сжиженного газа, кг/час

1.05

Класс Nox

3

Управление



Панель управление



Светодиодная индикация

Жидкокристаллический дисплей

Да

Индикация температуры

Да

Индикация неисправностей

Да

Терморегуляторы



Thermolink B

Да

Thermolink P

Да

Thermolink S

Да

INSTAT 2

INSTAT Plus

SD 2000

Режимы отопления



Температурный, 30 – 85 оС

Да

Теплый пол, 30 – 85 оС

Да

Система контроля



Датчик тяги

Дифференциал дымохода

Да

Контроль пламени

Да

Предохранительный клапан

Да

Датчик расхода воды

Тепловой предохранитель

Да

Защита от замерзания

Да

Антиблокировка трехходового клапана

Да

Защита насоса от заклинивания

Да

Электрическое подключение



Напряжение / Частота, В/Гц

230/50

Потребление, кВт

0,14

Класс защиты

IPX4D

Присоединительные диаметры



Дымоход, мм

60/100

Газопровод

3/4

Контур отопления

3/4

Контур ГВС

Габариты и вес



Высота, мм

740

Глубина, мм

315

Ширина, мм

410

Вес, кг

36

Обращаем Ваше внимание на то, что гарантия предприятия-изготовителя действует только в случае, если монтаж и ввод в эксплуатацию были произведены аттестованным сотрудником специализированной организации!!!!!!!

habarovsk.tiu.ru

Котел Protherm Пантера 35 KTV двухконтурный

Котел Protherm Гепард 35 KTV двухконтурный (Словакия) Площадь отапливаемая до 330 м2, раздельный теплообменник!

Двухконтурный газовый настенный котел Protherm Протерм Пантера 35 KTV.

Нуждаетесь в отопительном оборудовании? Чтобы сделать правильный выбор, необходимо проанализировать Ваши потребности и возможности – это выбор топлива, мощность и место установки котла, способ приготовления горячей воды, продумывание отвода продуктов сгорания.

Профессиональные проектировщики на стадии разработки проекта учтут все необходимые параметры. Двухконтурный, с камерой сгорания закрытого типа, котел protherm пантера 35 ktv, параметры мощности которого 9,4 – 34,6 кВ, автоматически регулирует пламя горелки, отличается независимостью систем регулирования отопления и горячего водяного снабжения.

Котел Protherm Протерм Пантера 35 KTV.

Управляется микропроцессором: датчики дисплея проинформируют о неполадках, а так же покажут температуру и давление воды в системе. Отличительные особенности модели протерм пантера 35 ktv – это пластинчатый теплообменник ГВ из стали и приготовление воды нужной температуры – 14л/мин. Очень удобно для потребителя – режимы управления protherm пантера 35 ktv, такие как «Комфорт» и «Зима – Лето».

Погодозависимая автоматика поддержит идеальный микроклимат в помещении в любой сезон, не перегревая помещения понапрасну и экономя газ. Котел протерм пантера 35 ktv работает на баллонном и трубопроводном (магистральном) газовом топливе. Идеальный выбор и для частного домовладения, и для дачных построек, и для квартир – надежная и экономичная техника protherm pantera 35 ktv.


Тип: настенный двухконтурный
Мощность (кВт): 10,4-34,6
Топливо: газ
Дымоотвод: турбо
Габариты (мм): 807*450*360
Вес (кг): 32
Минимальная потребляемая тепловая мощность (Q min, кВт): 12,2
Максимальная потребляемая тепловая мощность (Q max, кВт): 36,5
Минимальная полезная тепловая мощность при 80/60 С (P min, кВт): 10,4
Максимальная полезная тепловая мощность при 80/60 С (P max, кВт): 34,6
Заводская настройка мощности для режима отопления (кВт): 20
КПД на минимальной мощности при 80/60 C (%): 85,2
КПД на максимальной мощности при 80/60 C (%): 91,1
Минимальный расход ОВ (л/ч): 400
Минимальный расход ОВ при изменении T=20 C (л/ч): 1270
Минимальная температура ОВ (С): 38
Максимальная температура ОВ (С): 80
Расширительный бак (л): 8
Компенсационное давление расширительного бака (бар): 0,75
Максимальное рабочее давление предохранительного клапана, ПСК (бар): 3
Минимальная температура ГВС (С): 38
Максимальная температура ГВС (С): 60
Расход ГВ при изменении T=30 C (л/мин): 14
Функция комфорт ГВС: есть
Минимальное давление ГВС (бар): 0,3
Рекомендуемое давление ГВС (бар): 2
Максимальное давление ГВС (бар): 10
Сетевое напряжение (В): 230
Максимальная потребляемая мощность (Вт): 152,0
Ток (А): 0,66
Электрическая защита: IPX4D
Категория газа: II2h4+
Количество инжекторов: 17


habarovsk.tiu.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
