Котел кчм 7 гном – КЧМ-7 “Гном” » ОАО “Кировский завод”

КЧМ-7 Гном - Афалина ГК

  • Котлы газовые типа КЧМ-7 «Гном», относятся к разряду отопительных водогрейных приборов с открытой камерой горения.
  • Котлы изготавливаются по техническим условиям в соответствии с ГОСТ 20548, ГОСТ Р51733 и предназначены для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
  • Котлы работают на газообразном топливе. Топливом для котлов является природный газ низкого давления ГОСТ 5542, сжиженный газ ГОСТ 20448.
  • Котлы оснащаются инжекционными щелевыми низкопламенными горелками в комплекте с автоматикой безопасности и регулирования.
Технические характеристики:

*Оптимальное разрежение за котлом определяется при наладке из условий обеспечении устойчивого горения (без отрыва и проскока пламени), работы котла с наилучшими параметрами и может несколько отличаться от указанного значения. Конструкция дымоходов и дымовой трубы должна обеспечивать рекомендуемое разрежение за котлом и возможность его регулирования при помощи шибера. Допускается подключение двух и более котлов к одной дымовой трубе, а также к дымовым каналам меньшего сечения при условии обеспечения рекомендуемого разрежения, за котлом подтвержденного расчетом специализированной проектной организации.

**От патрубка дымохода.

*** Возможны изменения, указанных значений в зависимости от типа применяемой автоматики (согласно паспортным данным).

Другая информация из этого раздела:

afalina74.ru

Котлы газовые КЧМ-7 "Гном"

Количество секций, шт, 2 3 4 5 6
7
Номинальная теплопроизводительность, кВт 16 10 32 16 48 32 64 48 80 64 96 80
Отапливаемая площадь, м2 (при высоте потолка 2,8 м) 160 100 320 160 480 320 640 480 800 640 960 800
КПД,% не менее 90 92 90 91,8 90
91,6
90 91,4 90 91,4 90 90,8
Топливо: Природный газ низкого давления ГОСТ 5542-87
Давление газа перед горелкой (рекомендуемое), кПа 1,3
Расход газа, м3/ч, не более, при усредненном значении Qнp =35,8 МДж/м3 1,8 1,1 3,6 1,8 5,4 3,5 7,2 5,3 8,9 7 10,7 8,9
Сопло диаметром, мм 2,7 2,5 2,7
2,5
2,7 2,5 2,7 2,5 2,7 2,5 2,7 2,5
полужирный шрифт  - базовые показатели
нормальный шрифт - показатели с использованием сопел с уменьшенным выходным сечением
Диаметр резьбы на входном патрубке газопровода котла, дюйм, не менее 1/2 3/4 3/4 1 1 1
Ширина В, мм 302 (450) 412 (560) 522 (670) 632 (780) 742 (890) 852 (1000)
( )  - габаритные размеры котла в упаковке
Масса, кг, нетто 178 245 312 379 446 513
                брутто 185 252 320 387 455 522
Теплоноситель: (вода, незамерзающие жидкости)
Количество секций, шт, 2 3 4 5 6 7
Давление, не более, МПа
0,4
Температура, не более, °С 95
Подключение к системе, дюйм, не менее 2
Дымовая труба:
Сечение, не менее, см2 (мм) 78 (Ø100) 156 (Ø140) 200 (Ø160) 200 (Ø160) 270 (Ø185) 270 (Ø185)
Высота, м, не менее (от патрубка дымохода котла) 4 4 5 5 6 6
Сечение патрубка котла, см2 (мм) 323 (Ø203)
Температура продуктов сгорания на выходе из котла, °С, не более 180
Разрежение за котлом, Па, не менее 10÷25 10÷40
Уровень звуковой мощности, дБа, не более 55
Автоматика „КАРЭ-50"
Напряжение питания, В, ±10% 230
Потребляемая мощность, ВА 10
Степень защиты IP 40
Класс защиты от поражения электрическим током I
КОТЛЫ ГАЗОВЫЕ ОТОПИТЕЛЬНЫЕ ВОДОГРЕЙНЫЕ ЧУГУННЫЕ СЕКЦИОННЫЕ
до 100 кВт типа КЧМ - 7 "Гном" ТУ 21 - 469 - 046 - 97
Код ОКП
493111

promcomplex.ru

Для котлов КЧМ-7 «Гном» - Продукция

» » » » Для котлов КЧМ-7 «Гном» Сортировать:     Показывать по:   Отобразить как :

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

Горелка котла КЧМ-7 служит для сжигания как природного, так и сжиженного газа, используемого в качестве наиболее распространенного и дешевого топлива для нагрева теплоносителя, циркулирующего в отопительных системах.

www.aobzoo.ru

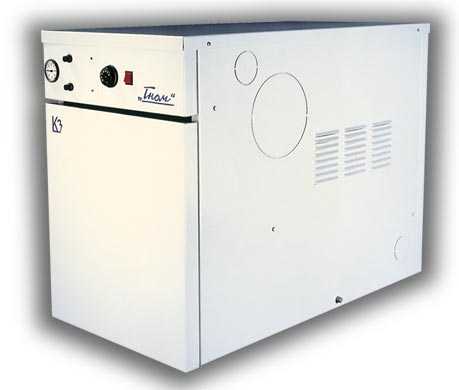

Чугунный КЧМ 7 Гном (4 секции) – фото, цена, характеристики

КЧМ 7 Гном 48 кВт 4 секции и все о нем.

Котлы КЧМ 7 Гном – это газовый отопительный котел состоящий из секций с максимальной мощностью до 100 кВт. Такие котлы популярны для отопления небольших зданий, сооружений, жилых домов, с площадью около 1000 квадратных метров. Объем же помещений в таком случае может достигать порядка 2700 кубических метров. Как и любой другой котел, его система отопления легко поддерживает естественную и принудительную циркуляцию воду в теплоносителе.

Котлы оснащаются специальными горелками и имеют прекрасную автоматику САБК-М, которая имеет массу плюсов. САБК-М является электронезависимой и не требует подключения к электрической сети.

В качестве аналогов советуем рассмотреть

В связи с банкротством завода и большими сроками по производству котлов, советуем обратить внимание на следующие марки имеющиеся в наличии: Данные котлы КЧМ 7 Гном сделаны из высокопрочного чугуна, горит только на газе/сжиженном газе, и относится к видам котлов которые поставляются с открытой камерой сгорания.
Котлы изготавливаются по техническим условиям в соответствии с ГОСТ 20548, ГОСТ Р51733. Немного подробнее про топливо: котлы работают на газообразном топливе. Топливом для котлов является природный газ низкого давления ГОСТ 5542 или сжиженный газ ГОСТ 20448.

Котел обычно работает в комплексе с термостатом, который устанавливается отдельно, что позволяет ему работать по заранее программируемому алгоритму, поддерживания определенную температуру. Экономия газа в данном случае может достигать до 30 процентов.

Почему внешность котла КЧМ Гном заставляет купить его?

Котлы снаружи выглядит очень броско, красиво и внушают доверие. Дело в том, что с четырех сторон, в том числе и сверху котел обшит специальными декоративными панелями. Раньше котел поставлялся в базовом варианте с автоматикой КАРЭ и АРБАТ, но сейчас модель котла с данными автоматиками не продается, на ее замену пришла автоматика САБК-М. В основе котла составляет пакет секции, которые можно разделить на левые, правые и средние. Как и любые секции они соединяются с помощь специальных ниппелей и фиксируются стяжными болтами, а после для большой герметизации соединения проходятся герметиками. Чтобы секции эффективно нагревали воду, они с завода покрываются специальным теплоизоляционными материалом. Для слива воды из теплоносителя сзади котла оборудован специальный глухой фланец с болтом. При чем в зависимости от подвода воды, фланец может располагаться либо с правой, либо с левой стороны. Как говорится, все сделано для людей.

Идем далее, на правой стороне пакета секций, ближе к нижней части по центру располагается шибер, который нужен для подачи и регулировки вторичного воздуха в котле. Спереди, как и полагается расположена горелка и автоматика для быстрого доступа к ней. С лицевой стороны дополнительно может быть установлена приборная панель для вывода каких-либо показаний. Патрубок дымохода прикрепляется с помощью болтов, эти болты поставляются в комплекте вместе с поставкой.

Весомые плюсы чугунного котла КЧМ

Существует множества чугунных котлов, в пример можно привести целую массу различных моделей, например тот же самый КЧМ-5-К, КЧМ микро и т.д. Любой человек который имеет хоть малейшее понятие о котлах, может спокойно сказать что чугун не подвергается коррозии в отличии от стальных котлов таких марок как ХОПЕР, ИШМА и т.д. Срок службы значительно превышает сроки служб стальных котлов, например у стальных дается гарантия около 15 лет, то у КЧМ 7 Гном срок службы достигает не менее 25 лет. Также котел неприхотлив к воде.

Модификация котла на газе


Отопительный газовый котел КЧМ-7 Гном мощностью 48 кВт состоит из 4 чугунных секций, предназначен для отопления зданий до 480 кв.м. Котел КЧМ-7 Гном поставляется потребителю с установленной низкофакельной горелкой из нержавеющей стали и автоматикой безопасности САБК-М. Снаружи пакет секций котла КЧМ 7 Гном утеплен слоем теплоизоляции и закрыт декоративными панелями. Автоматика КАРЭ котла КЧМ-7 Гном отключает подачу газа на горелку при:

- понижении давления газа перед горелкой котла КЧМ ниже минимального значения;

- погасании пламени запальной горелки котла КЧМ-7 Гном;

- превышении температуры воды на выходе из котла КЧМ;

- отключении электроэнергии (продолжает работать только запальная горелка, а при возобновлении подачи электроэнергии - включение газа на основные горелки котла КЧМ-7 Гном производится автоматически).

Котел КЧМ-7 Гном оборудованный автоматикой КАРЭ можно использовать с внешними приборами безопасности и блоками автоматики регулирования для поддержания температуры теплоносителя на выходе из котла КЧМ 7 Гном по заданному температурному графику.

КОНСТРУКЦИЯ КОТЛА КЧМ-7: Технические характеристики

Чугунный газовый секционный котел КЧМ-7 Гном мощностью 48 кВт с автоматикой CАБК-М

kotelsales.ru

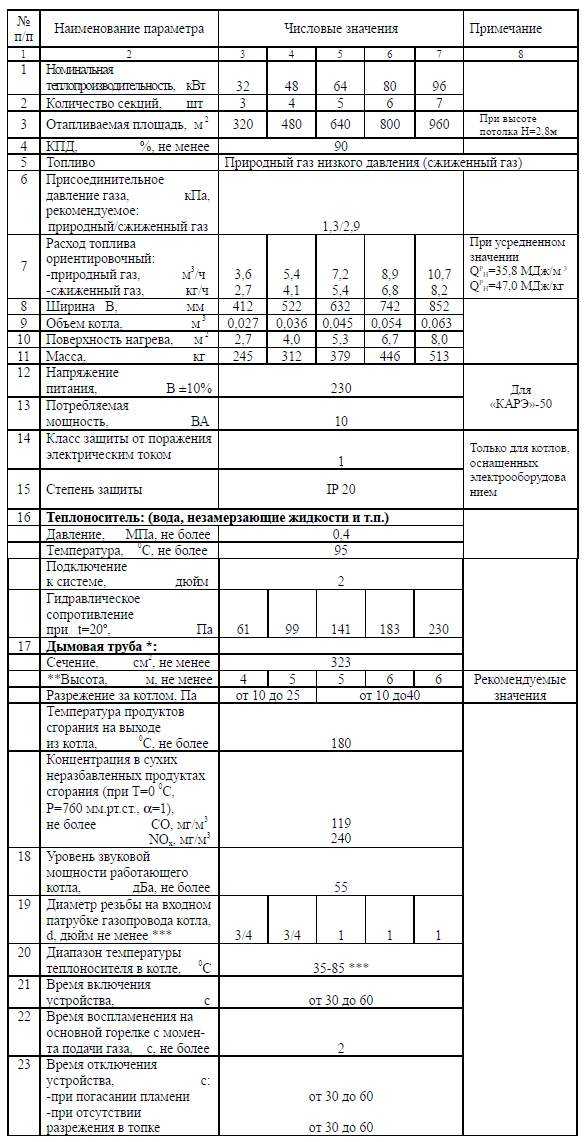

Газовый котел отопления КЧМ-7-ГНОМ 96 кВт

Параметры Значения
Количество секций, шт 7
Мощность, кВт
(номинальная теплопроизводительность)
96
Отапливаемая площадь, м2
при высоте потолка 2,8 м
960
КПД, %, не менее 90
Топливо Природный газ
низкого давления
(сжиженный газ)
Ширина В, мм 852
Масса, кг 513
Объем котла, м3 0,063
Присоединительное давление газа, кПа,
рекомендуемое: природный/сжиженный газ
1,3/2,9
Расход топлива ориентировочный:
-природный газ, м3 10,7
-сжиженный газ, кг/ч 8,2
Поверхность нагрева, м2 8,0
Напряжение питания, В ±10% (Для «КАРЭ»-50)
Потребляемая мощность, ВА (Для «КАРЭ»-50) 10
Класс защиты от поражения электрическим током
(Только для котлов, оснащенных электрооборудованием)
1
Степень защиты (Только для котлов,
оснащенных электрооборудованием)
IP 20
Теплоноситель: (вода, незамерзающие жидкости и т.п.)
Давление, МПа, не более 0,4
Температура, ºС, не более 95
Подключение к системе, дюйм 2
Гидравлическое сопротивление при Dt=20º, Па 230
Дымовая труба *:
Сечение, см2, не менее 323
**Высота, м, не менее Рекомендуемые значения 6
Разрежение за котлом, Па Рекомендуемые значения от 10 до40
Температура продуктов сгорания на выходе из котла, ºС, не более 180
Концентрация в сухих неразбавленных продуктах
сгорания (при Т=0 ºС, Р=760 мм.рт.ст., a=1), не более

СО, мг/м3 119
NOх, мг/м3 240
Уровень звуковой мощности работающего котла, дБа, не более 55
Диаметр резьбы на входном патрубке
газопровода котла, d, дюйм не менее ***
1
Диапазон температуры теплоносителя в котле, ºС 35-85 ***
Время включения устройства, с от 30 до 60
Время воспламенения на основной горелке
с момента подачи газа, с, не более
2
Время отключения устройства, с:
-при погасании пламени от 30 до 60
-при отсутствии разрежения в топке от 30 до 60

kotly.vgs.ru

Газовый котел отопления КЧМ-7-ГНОМ 64 кВт

Параметры Значения
Количество секций, шт 5
Мощность, кВт
(номинальная теплопроизводительность)
64
Отапливаемая площадь, м2
при высоте потолка 2,8 м
640
КПД, %, не менее 90
Топливо Природный газ
низкого давления
(сжиженный газ)
Ширина В, мм 632
Масса, кг 379
Объем котла, м3 0,045
Присоединительное давление газа, кПа,
рекомендуемое: природный/сжиженный газ
1,3/2,9
Расход топлива ориентировочный:
-природный газ, м3 7,2
-сжиженный газ, кг/ч 5,4
Поверхность нагрева, м2 5,3
Напряжение питания, В ±10% (Для «КАРЭ»-50) 230
Потребляемая мощность, ВА (Для «КАРЭ»-50) 10
Класс защиты от поражения электрическим током
(Только для котлов, оснащенных электрооборудованием)
1
Степень защиты (Только для котлов,
оснащенных электрооборудованием)
IP 20
Теплоноситель: (вода, незамерзающие жидкости и т.п.)
Давление, МПа, не более 0,4
Температура, ºС, не более 95
Подключение к системе, дюйм 2
Гидравлическое сопротивление при Dt=20º, Па 141
Дымовая труба *:
Сечение, см2, не менее 323
**Высота, м, не менее Рекомендуемые значения 5
Разрежение за котлом, Па Рекомендуемые значения от 10 до40
Температура продуктов сгорания на выходе из котла,
ºС, не более
180
Концентрация в сухих неразбавленных продуктах сгорания
(при Т=0 ºС, Р=760 мм.рт.ст., a=1), не более

СО, мг/м3 119
NOх, мг/м3 240
Уровень звуковой мощности работающего котла,
дБа, не более
55
Диаметр резьбы на входном
патрубке газопровода котла, d,
дюйм не менее ***
1
Диапазон температуры теплоносителя в котле, ºС 35-85 ***
Время включения устройства, с от 30 до 60
Время воспламенения на основной горелке
с момента подачи газа, с, не более
2
Время отключения устройства, с:
-при погасании пламени от 30 до 60
-при отсутствии разрежения в топке от 30 до 60

kotly.vgs.ru

котлы КЧМ | kchm — котлы КЧМ-7 Гном

+7 (499) 130-77-69

Москва, 2-й Котляковский переулок, д.3 строение 4

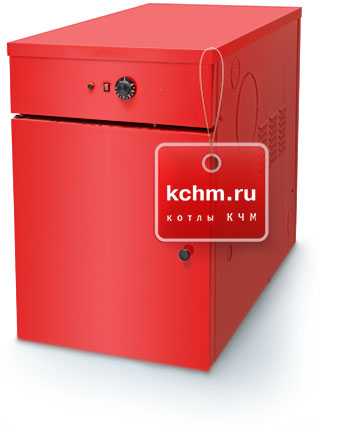

котлы КЧМ-7 Гном

КЧМ-7 Гном — газовые чугунные котлы до 96 кВт


Котлы газовые отопительные водогрейные чугунные секционные типа КЧМ-7 Гном, предназначены для теплоснабжения зданий, сооружений и жилых домов строительным объемом до 2700 м³, оборудованных системой отопления с естественной или принудительной циркуляцией теплоносителя. Котлы оснащаются инжекционными щелевыми низкопламенными горелками в комплекте с электроуправляемой автоматикой КАРЭ-50 или электронезависимой пневмоманометрической автоматикой САБК.

Применение автоматики КАРЭ-50 с программным комнатным термостатом позволяет экономить до 30% газа в сравнении с применением электронезависимой автоматики. Котлы с автоматикой КАРЭ-50 широко используются для работы в составе котельных.

Применяемая автоматика безопасности имеет различную пропускную способность по газу, а теплопроизводительность котлов может превышать возможности автоматики, в этих случаях дополнительно устанавливается на газогорелочное устройство клапан-отсекатель, увеличивающий пропускную способность газового тракта. При этом автоматика исполняет роль блока управления:

  • Газ через неё поступает только на запальную горелку.


  • Газ на основную горелку идёт через клапан-отсекатель, который открывается и закрывается управляющим импульсом от автоматики. В этом случае пропускная способность автоматики может быть сколько угодно малой.



Технические характеристики
Количество секций 2 шт 3 шт 4 шт 5 шт 6 шт 7 шт
Номинальная теплопроизводительность, кВт 16 10 32 16 48 32 64 48 80 64 96 80
Отапливаемая площадь, м² (при высоте потолка 2,8 м) 160 100 320 160 480 320 640 480 800 640 960 800
КПД (в %), не менее 90,0 92,0 90,0 91,8 90,0 91,6 90,0 91,4 90,0 91,4 90,0 90,8
Топливо: Природный газ низкого давления ГОСТ 5542-87
Давление газа перед горелкой (рекомендуемое), кПа 1,3 кПа
Расход газа, м3/ч, не более (при усреднённом значении Qнp=35,8 МДж/м³) 1,8 1,1 3,6 1,8 5,4 3,5 7,2 5,3 8,9 7,0 10,7 8,9
Сопло диаметром, мм 2,70 2,50 2,70 2,50 2,70 2,50 2,70 2,50 2,70 2,50 2,70 2,50
Полужирный шрифт — базовые показатели
Нормальный шрифт — показатели с использованием сопел с уменьшенным выходным сечением
Диаметр резьбы на входном патрубке газопровода котла (в дюймах), не менее 1/2 3/4 3/4 1 1 1
Ширина В, мм 302 (450) 412 (560) 522 (670) 632 (780) 742 (890) 852 (1000)
( )  — габаритные размеры котла в упаковке
Масса, нетто (кг) 178 245 312 379 446 513
               брутто (кг) 185 252 320 387 455 522
Теплоноситель: (вода, незамерзающие жидкости)
Давление, не более 0,4 МПа
Температура, не более 95 °С
Подключение к системе, не менее 2 дюймов
Дымовая труба:
Сечение (мм²), не менее 78 (D100) 156 (D140) 200 (D160) 200 (D160) 270 (D185) 270 (D185)
Высота (в метрах), не менее (от патрубка дымохода котла) 4 4 5 5 6 6
Сечение патрубка котла 323 (D 203) мм²
Температура продуктов сгорания на выходе из котла, не более 180 °С
Концентрация в сухих неразбавленных продуктах сгорания (при t=0°C, Р=760 мм.рт.ст., a=1), не более 119 СО мг/м³
240 NOx мг/м³
Разрежение за котлом, не менее 10 - 25 Па 10 - 40 Па
Уровень звуковой мощности, не более 55 дБа
Автоматика «КАРЭ-50»
Напряжение питания, ±10% 230 В
Потребляемая мощность 10 ВА
Степень защиты IP 40
Класс защиты от поражения электрическим током I

Техническая документация КЧМ-7 Гном:

В формате PDF

В формате ZIP


Цена: от 82814,00 руб
