Дизельный котел KITURAMI TURBO 17R
Напольные котлы KITURAMI TURBO.
- Высокий КПД благодаря конструкции 3-PASS
- Котел с низким уровнем шума
- Теплообменник ГВС из нержавеющей стали
- Стабильная горячая вода в большом объеме
- Встроенная турбоциклонная горелка
- Компактность и легкая установка
Безопасность , удобство и удовлетворение всех потребностей клиента основная цель компании KITURAMI на протяжении 40 лет!
Для повышения КПД котлов Китурами (KITURAMI) TURBO, применяется конструкция многократного прохождения продуктов сгорания внутри теплообменника.
Котел KITURAMI TURBO обладает функциями «Отсутствие», «Душ», «Сон», что позволяет существенно сократить расходы топлива. А также наличие предохранительных устройств как датчик низкого уровня воды, перегрева и других устройст обеспечат полную безопасность при пользовании котлом.
Конструкция многократного прохождения продуктов сгорания внутри теплообменника повышает КПД, а также снижает уровень акустического шума.
Благодаря теплообменнику ГВС из нержавеющей стали, предотвращается появление накипи и обеспечивается чистая горячая вода.
Турбоциклонная горелка позволяет достичь наивысшей эффективности сжигания топлива за счет специальной пластины(FCH₂), нагретой до 800°C, сокращая таким образом расход топлива.
Емкостной теплообменник контура отопления котла Китурами TURBO позволяет практически мгновенно получить горячую воду из контура ГВС.
Котел Китурами (KITURAMI) TURBO не требует большого пространства для его установки, а также легко переносится.
Модель котлов Китурами (Kiturami) Turbo |
| 13R | 17R | 21R | 30R | |
Мощность по отоплению/ГВС | кВт | 15,0 | 19,8 | 24,4 | 35,0 | |
Ккал/час | 13000 | 17000 | 21000 | 30000 | ||
Усредненный расход ДТ за отопительный сезон | л/сут | 4,9-6,8 | 6,1-8,6 | 7,3-10,4 | 10,0-14,5 | |
КПД | % | 92,8 | 92,9 | 92,8 | 92,7 | |
Производительность горячей воды | dT=25°С | л/мин | 8,4 | 10,4 | 13,1 | 20,7 |
dT=40°С | л/мин | 5,2 | 6,5 | 8,2 | 13,0 | |
Площадь теплообменника | кв.м | 0,78 | 0,92 | 1,03 | 1,03 | |
Емкость теплообменника | л | 23 | 32 | 29 | 29 | |
Диаметр труб | вход/выход отопления | мм | 20 | 20 | 32 | 32 |
вход/выход ГВС | мм | 15 | 15 | 15 | 15 | |
дымоход | мм | 80 | 80 | 80 | 80 | |
Ширина | мм | 310 | 360 | 360 | 360 | |
Длина | мм | 580 | 650 | 650 | 650 | |
Высота | мм | 835 | 920 | 920 | 920 | |
Масса | кг | 64 | 75 | 88 | 85 | |
Потребляемая эл. энергия | Вт | 120 | 170 | 200 | 280 | |
www.kituramicenter.ru
Подключение котла Китурами Турбо R 17 к системе ГВС
___________________________________________________________________________
Варианты подключения котла Китурами Турбо к системе горячего водоснабжения
Отопительный котел Китурами Турбо 13/17 дополнительно обеспечивает горячее водоснабжение на отапливаемом объекте.
Контур горячего водоснабжения котла подключается к системе горячего водоснабжения здания.
От схемы подключения контура котла к ГВС здания зависит дальнейший отбор горячей воды, расход которой определяется вариантами желаемого потребления:
Вариант 1. Для разовых бытовых целей, простым открытием крана на разборной точке, когда включен и работает агрегат в режиме отопления.
Вариант 2. Для обеспечения потребного расхода горячей воды, изменив режим работы агрегата нажатием кнопки функции “ДУШ”, расположенной на комнатном терморегуляторе.
Котел Китурами Турбо 13/17 в функциональном режиме “ДУШ” обеспечивает горячее водоснабжение в любое время года. Во время работы агрегата в функциональном режиме “ДУШ”, функциональные режимы котла по отоплению здания не работают.
Если потребность в горячей воде превышает по времени 1,5 часа, достаточно повторным нажатием кнопки “ДУШ” продлить этот режим.
Варианты I и II обеспечивают отбор горячей воды, когда котел подключен к трубопроводам, схема которых показана в разделе настоящего паспорта “Система труб котла”.
Вариант 3. Этот вариант нестандартного решения по обеспечению здания горячим водоснабжением (например: несколько одновременно работающих водоприборов, в количестве, равном количеству людей, проживающих в доме; применение системы рециркуляции; обеспечение горячей водой круглые сутки, и т. д).
Подключение агрегата к ГВС здания при нестандартном решении выполнятся отдельным проектом “Горячее водоснабжение здания”. В этом проекте необходимо выполнить обоснование выбора котла по его тепловой мощности.
В варианте III допускается подключение котла к трубопроводам с отклонениями от схемы, показанной в разделе настоящего паспорта “Система труб котла”, если обеспечивается безопасная эксплуатация котла.
При подключении дизельных котлов Китурами Турбо к системе горячего водоснабжения, необходимо пользоваться: данными из основных характеристик котла настоящего паспорта; требованиями настоящего раздела; проектом горячего водоснабжения здания.
Рис.9.
Обеспечение подготовки и отбора горячей воды:
– Подготовку горячей воды обеспечивает контур агрегата. Вход холодной воды в котел выполнен через отверстие 16 (см. надпись на корпусе котла: “Вход гор. воды”). Выход горячей воды выполнен через отверстие 17 (см. надпись на корпусе: “Выход гор. воды”).
– Процесс подготовки горячей воды в агрегате обеспечивается передачей тепла теплоносителем контура отопления контуру с приростом температуры At = от 25 до 40°С. Прирост температуры воды в котле зависит от расхода воды (л/мин) и от давления холодной воды перед отверстием котла 16.
– Подготовка горячей воды обеспечивается при температуре теплоносителя от 80°С до 85°С.
– Стабильность подготовки воды по температуре зависит от наличия или отсутствия естественной циркуляции теплоносителя в системе отопления.
– Один из вариантов блокировки естественной циркуляции при работе дизельного котла Китурами Турбо 13 в режиме горячего водоснабжения изложен в разделе настоящего паспорта.
– Другие технические решения, обеспечивающие стабильность подготовки воды по температуре определяются условиями, изложенными в паспорте.
– Отбор горячей воды рекомендуется выполнять при динамическом давлении холодной воды перед отверстием котла 16, в пределах от 1,0 до 1,5 кг/см2.
– Отбор горячей воды зависит от высоты расположения и удаленности водоразборной арматуры, количества одновременно задействованных разборных точек, от гидравлического сопротивления трубопровода, от температуры и давления холодной воды на входе в агрегат.
– Максимально допустимое рабочее давление для контура ГВС, не более 3,5 кг/см2.
– Если магистраль холодной воды 19 обеспечивает подачу воды давлением 3,5 кг/см’ и более, необходимо установить редуктор 20. Регулирования давления холодной воды редуктором 20 обеспечивает выполнение рекомендаций, изложенных в п. 2.5. настоящего подраздела. Контроль регулировки давления на подаче холодной воды выполняется манометром 23 с максимальным давлением не более 10кг/см2.
– Не допускается подача холодной воды в агрегат при любом выставленном рабочем давлении, если присутствует вероятность скачкообразного давления в трубопроводе, или давление на подаче холодной воды имеет жесткий переменный характер.(Например, насосная станция, у которой нарушена регулировка автоматического поддержания давления).
– Наличие теплоизоляции на магистральных трубах ГВС обеспечивает дополнительную экономию расхода топлива.
Способ соединения труб

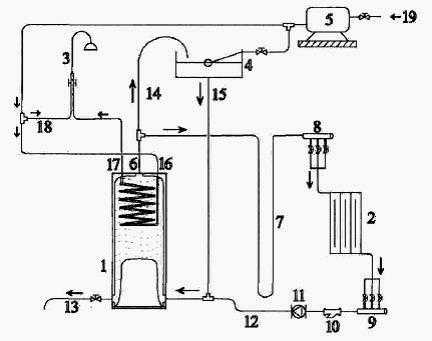

Рис.4. Схема для подключения котлов Китурами Турбо 17 к системе отопления с расширительным баком открытого типа (вариант 1)
1. котел, 2. система отопления, 3. система горячего водоснабжения, 4. бак расширительный открытый, 5. бак резерва холодной воды, 6. подающий трубопровод отопления, 7. V- Образный узел, 8. коллектор на подающем трубопроводе, 9. коллектор на обратном трубопроводе, 10. фильтр сетчатый (грязевик), 11. циркуляционный насос, 12. обратный трубопровод отопления, 13. труба для слива теплоносителя, 14. труба расширительная, 15. труба циркуляционная, 16. труба входа холодной воды, 17. труба выхода горячей воды, 18. труба холодной воды для бытовых нужд, 19. магистраль холодной воды
Схема (см. Вариант 1) является основанием для выполнения рабочего проекта по подключению к котлу: трубопроводов, основного и вспомогательного оборудования, по обеспечению безопасной эксплуатацию агрегата в системе отопления с расширительным баком открытого типа.
Рис.5. Схема для подключения дизельных котлов Китурами Турбо к системе отопления с расширительным баком закрытого типа (вариант 2)
1. котел, 2. система отопления, 3. система горячего водоснабжения, 4.
бак расширительный открытый, 5. бак резерва холодной воды, 6. подающий
трубопровод отопления, 7. V- Образный узел, 8. коллектор на подающем
трубопроводе, 9. коллектор на обратном трубопроводе, 10. фильтр сетчатый
(грязевик), 11. циркуляционный насос, 12. обратный трубопровод
отопления, 13. труба для слива теплоносителя, 14. труба расширительная,
15. труба
циркуляционная, 16. труба входа холодной воды, 17. труба выхода горячей
воды, 18. труба холодной воды для бытовых нужд, 19. магистраль
холодной воды, 20. редуктор для понижения давления, 21. клапан
предохранительный, 22. клапан автоматический воздушный, 23. манометр
воды из
магистрали, 24. бак расширительный мембранный, 25. компенсатор
динамического удара, 26. клапан предохранительный
Схема (см. Вариант 2) является основанием для выполнения рабочего
проекта по подключению к агрегату: трубопроводов, основного и
вспомогательного оборудования, по обеспечению безопасной эксплуатацию
котла в системе отопления с расширительным баком закрытого типа.
