Котел кст 16 инструкция – Обзор отопительных котлов Дон КСТ-16

Котлы бытовые КСT 12,5 кВт, 16 кВт и 25 кВт » СпецТеплоМаш

Твердотопливные и газовые котлы коммунально-бытового назначения производства ОАО «Брестсельмаш».
ОАО «Брестсельмаш» производит котлы мощностью 12,5 кВт и 25 кВт предназначенные для обогрева помещений площадью 125 м.² (315 м³)и 250 м.² (625м³) соответственно.Котёл отопительный водогрейный стальной универсальный предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,15 МПа (1,5 кгс/см²) и максимальной температурой воды на выходе из котла до 95^оС. Горячее водоснабжение осуществляется от водопроводной сети через встроенный в котёл проточный водоподогреватель. Рабочее давление воды в системе горячего водоснабжения составляет не более 0,6 Мпа (6 кгс/см²).

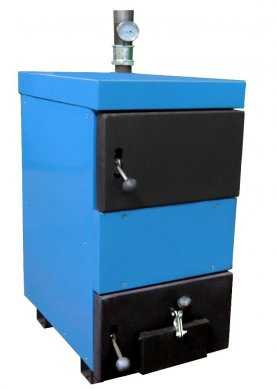

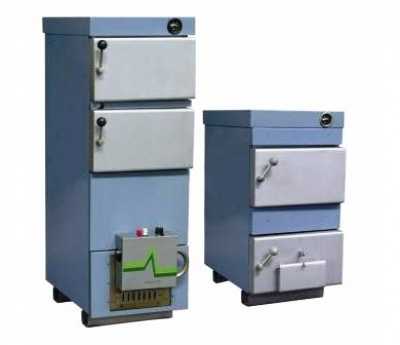

Котёл КСТ-25	Котёл КСТ-16

По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. В качестве топлива в них используется уголь, дрова, торфяные брикеты, а также отходы лесопиления вперемежку с основным топливом в соотношении 1:1. При переоборудовании и установки газогорелочного устройства котлы могут работать на газообразном топливе. Котлы работающие на газообразном топливе оборудованы атмосферными горелками производства ОАО «Ротон» г. Гомель Беларусь. Данное горелочные устройство применяется для газификации жилых домов и перевода ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Номинальное давление природного газа составляет 1,274 кПа
Наиболее распространенными для Беларуси являются котлы на дровах, угле. Загрузка топлива производится сбоку. Топливо разжигается традиционным способом. При использовании в частных домах, твердотопливный котел отлично решает проблему утилизации бытовых отходов.
Работа традиционных систем осуществляется по следующей схеме: сгорание твердого топлива, нагревание теплоносителя, отдача тепла от теплоносителя помещению.

Основные преимущества котлов « Типа КСТ»:

• Использование при изготовлении топки  низколегированной, углеродистой стали для котлов и сосудов, работающих под давлением ГОСТ 5520-79, марка стали 09Г2С толщиной ≠3,0 мм позволяет добиться срока службы котлов не менее 15 лет.
• Твердотопливный котел не нуждается в электроэнергии, что позволяет создавать полностью автономные системы.
• Топливо, используемое в них, доступно в любом населённом пункте Беларуси и что важно, по невысокой цене.
• Котлы монтируются в тепломагистрали совместно с расширительным бачком, который предохраняет от разрушения отопительной системы в результате перегрева.
• Котлы исключительно просты в монтаже и сервисном обслуживании.
• Небольшие размеры, современный привлекательный дизайн.

Важным атрибутом для качественного функционирования твердотопливного котла и обеспечения оптимальных условий для сжигания топлива в нем является правильно смонтированный дымоход, иначе в котле не будет создаваться тяга, необходимая для удаления продуктов сгорания. Тяга в дымоходе зависит от его внутреннего сечения, высоты, шероховатости поверхности и разницы температур продуктов сгорания и окружающего воздуха.

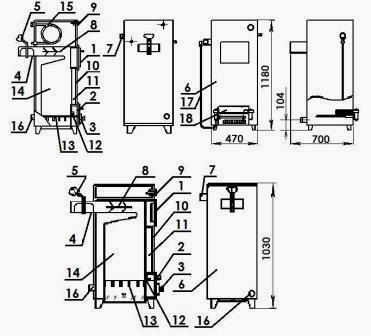

Котел представляет собой сварную конструкцию прямоугольной формы, состоящую из топки 1, конвективных газоходов 2 и 3, тепловой изоляции 4 и декоративной панели облицовки 5.
В нижней части водоохлаждаемой топки размещаются чугунные ко­лосники 6, шуровочный щиток 7 и зольник 11.

На передней стенке котла расположены три дверки:

1. верхняя 8 – для чистки конвективных каналов от золовых и сажи­стых отложений;
2. средняя 9 – для загрузки топлива;
3. нижняя 10 – для обслуживания колосниковой решетки и зольника.

Верхняя и средняя дверки с целью унификации выполнены полно­стью одинаковыми и являются взаимозаменяемыми. В нижней дверке имеет­ся регулируемая поворотная заслонка 13, обеспечивающая подвод воздуха под колосниковую решетку для горения топлива.

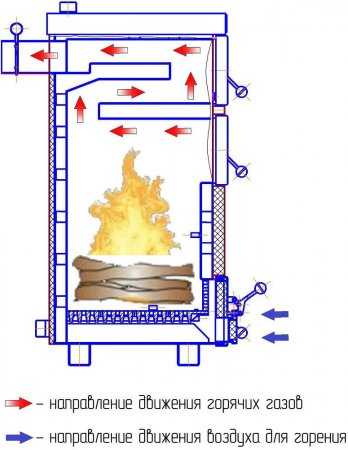

Конвективная часть котла предусматривает двухоборотное движение продуктов сгорания. Газоходы 2 и 3 выполнены в виде горизонтальных кана­лов прямоугольного сечения. В газоходах 2 и 3 в котлах работающих на га­зообразном топливе устанавливаются турбулизаторы 31 для улучшения теп­лоотдачи. Котел, имеющий в обозначении букву «В», оборудован встроен­ным водоподогревателем 17, выполненным из медной трубы в виде змеевика. Концы труб выведены на заднюю стенку котла и имеют резьбовые патрубки 1/2″ для подсоединения водоподогревателя к водопроводной сети и системе горячего водоснабжения .
Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия: температура воды в обратном направлении должна быть не менее 45 C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем рециркуляции

Рекомендуемая схема подключения котла к отопительной системе и системе горячего водоснабжения

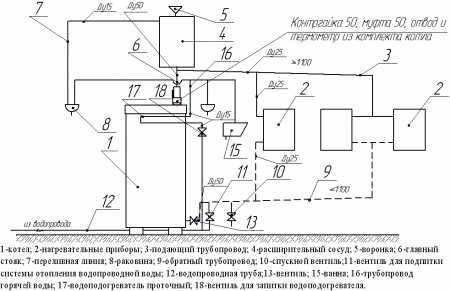

Рис. 6.5 Рекомендуемая схема подключения котла с водоподогревателем к системам отопления и горячего водоснабжения

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения. Между котлом и баком не должно быть запорной арматуры.
Котлы на твердом топливе и универсальные в зависимости от их характеристик могут использоваться в различных сегментах строительства и промышленности Беларуси: частными пользователями, предприятиями-производителями, предприятиями-потребителями тепловой энергии и т.д. Эти отопительные системы целесообразно применять на всех видах деревообрабатывающих предприятий — это позволяет не только утилизировать отходы, но и экономить на закупке топлива.

Рекомендуемая схема монтажа

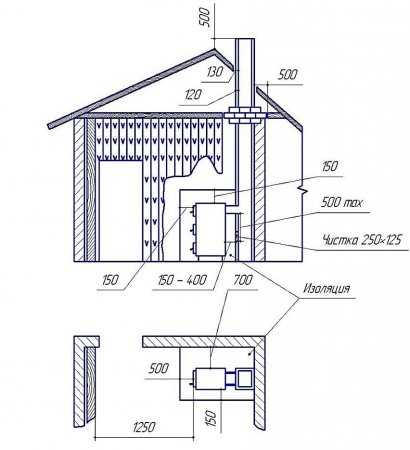

Рис. 6.1 Монтажная схема установки котла

Примеры записи при заказе котла теплопроизводительностью 25 кВт:

1. для работы на твёрдом топливе: Котёл КС-Т-25 ТУ РБ-00238473.015-96;
2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-25 ТУ РБ 00238473.015-96;
3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
4. Котёл КС-ТВ-25 ТУ РБ 00238473.015-96

Примеры записи при заказе котла теплопроизводительностью 12,5 кВт:

1. для работы на твёрдом топливе: Котёл КС-Т-12,5 ТУ РБ-00238473.015-96;
2. для работы на твёрдом и газообразном топливе: Котёл КС-ТГ-12,5 ТУ РБ 00238473.015-96;
3. для работы на твёрдом топливе, оснащённого встроенным водоподогревателем:
4. Котёл КС-ТВ-12.5 ТУ РБ 00238473.015-96

stm-minsk.com

МинскГаз – Каталог продукции

Наши консультанты +375 17 317-90-09 (магазин) +375 29 170-6-100 (магазин) +375 17 317-90-01 (безналичный расчет) +375 17 317-90-99 (безналичный расчет) E-mail: [email protected]

Каталог продукции > Отопление > Котлы твердотопливные > КСТ-16 (Мозырь) Производитель: ОАО «Мозырьсельмаш» Котлы энергонезависимы и не требуют питания от электрической сети  Котлы отопительные водогрейные стальные предназначены для теплоснабжения зданий, сооружений и индивидуальных жилых домов, оборудованных системами водяного отопления с естественной циркуляцией, абсолютным давлением воды до 0,1 МПа и температурой до 95 °С. Найменование параметра КСТ-12,5 А  КСТ-16  КС-ТВ-16 КСТ-20А КС-ТВ-20 КСТВ-31,5 Номинальная тепловаямощность КВт   12,5+/10% 16 +/10% 20 +/10% 31,5+/10% Вид топлива твердое КПД при сжигании твердого топлива, не менее% 76 75,4 77,2  80 Разряжение за котлом, не более Па 25 Максимальная температура теплонасителя,С 95 Минимальная температура возвратной воды в котел, С 57 Продолжительность работы цикла, час 5-7 Расход твердого топлива, кг/час 7 9,0 11,5 16,2 Отапливаемая площадь, не менее М2 120 160 200 315 Водоподогреватель нет нет есть нет есть есть Габариты ширина, не более мм 430 415 600 440 Габариты длинна, не более мм 600 520 900 730 Габариты высота, не более мм 760 975 970 1340 Масса котла, не более кг 76 100 150 220 Срок эксплуатации год                                        15 15 15 15 Статьи по теме Двухтрубная система отопления Ошибки монтажа систем отопления Наладка системы отопления Пеллетные котлы Какой мощности водонагреватель Вам нужен? Смотреть все статьи

www.minskgas.by

Котел кст 16 инструкция- КОТЕЛ ОПАЛЮВАЛЬНИЙ – Блоги

Котел кст 16 инструкция elm327 mini bluetooth инструкция                                                     КСТ 16 котел длительного верхнего горения 1 YouTube формы булочек фото пошаговая инструкция. Я газовый кран перед котлом, перекрыл больше чем на половину, до тех пор пока при работе горелки не было нормального звука. 8 апреля 2014 А как вы думаете можно ли приспособить КСТ — 16 для дров сделав из двух один Продам котел КСТ — 16 Б/У простоял год, был заменен на газовый.Котел 16 квт обшит теплоизолирующим картоном и жестью по верх, новый аналогичный стоит 3200гр. 4 декабря 2008 Имеется в наличии котёл КСТ 16.Универсальность его в том, что может работать как на твёрдом топливе, так и на газу — меняются некоторые детальки и усё. Котел отопительный водогрейный КС — Т -12/ 16 /25 твердотопливный с рабочим давлением воды в системе отопления до 0,1 МПа (1,0 кгс/см2). Гарантирует Ваше спокойствие Большая топочная камера позволяет котлу Дон при работе на твердом топливе работать до 8 часов без дозаправки. Одноконтурные котлы Дон (отопление) КС — Т — 16, КС-ТГ- 16.Котел Теплоприбор КСТ — 16 -01 технические характеристики, актуальное и подробное описание, фотографии, отзывы на.Здравствуйте, хочу задать вопрос. Все выгодные цены на Price.Ru Делайте покупки с умом!.. Антишпор крем инструкция.Карта чернигова с улицами. тяжесть ( котел Дон 16 запрещено вешать, ставить на тонкие опоры его полагается размещать на толстых полах, платформах).схемы ТГВм- 16: 21-23 тыс. котел кст 16 инструкция с правильной поправкой ЗБЕР ГАННЯ Й ТРАНСПОРТУВАННЯ 10. Вы найдете точнейшие инструкции к огромному числу всевозможных приборов. У нас котёл КС — Т — 16. Здравствуйте, хочу задать вопрос. Котел КЧМ каунас,4 секции. ВОПРОС-закрывать дно топки котла или нет. Котлы твердотопливные КСТ -12, 16 ,25. air spencer инструкция бланк анкеты заявления на выдачу шенгенской визы driver audio idt windows xp стиральная машина веко 5 кг инструкция скачать драйвер для принтера canon mp610
