Котел Протерм Медведь KLZ — 20, 30, 40 и 50 KLZ— Теплобург.ру
Котел Медведь KLZ является аналогом котла Медведь KLOM с встроенным бойлером на 90 литров. Помимо этого, в котле уже имеется два циркуляционных насоса на отопление и ГВС, а так два расширительных бака на 4 и 10 литров. К нему так же возможно установить погодозависимую автоматику и устройства работающие по шине eBus. Эдакий вариант 2 в 1 для тех, кто не хочет готовое решение с постоянным запасом горячей воды. По производительности ГВС, он отлично подойдет для семьи из 2-3 человек.
Как и во всей линейке Медведь, модель KLZ может работать на сжиженном газе.
Нагрев ГВС
Приготовление горячей воды производится в овальной емкости с нагревательным элементом вида змеевик. Как и в бойлерах косвенного нагрева, по змеевику протекает теплоноситель, который нагревает воду в бойлере. Материал внутреннего покрытие бака — эмаль. По традиции в бойлере имеется магниевый анод, для предотвращения коррозии. Теплоизоляция выполнена из полиуретана. Так же, в котле уже установлен расширительный бак на 4 литра для контура ГВС.
Данный котел имеет выход патрубка для рециркуляции ГВС, что позволяет предоставлять горячую воду сразу после открытия крана.
Технические характеристики котла Медведь KLZ R17
| Модельный ряд | 20 KLZ 17 | 30 KLZ 17 | 40 KLZ 17 | 50 KLZ 17 |
|---|---|---|---|---|
| Артикул | 0010005748 | 0010005749 | 0010005750 | 0010005751 |
| Вариант размезещения | Напольный | |||
| Электронезависимый | Нет | |||
| Подходит для открытых систем отопления | Нет | |||
| Подходит для закрытых систем отопления | Да | |||
| Кол-во контуров | Два (встроенный бойлер) | |||
| Тип топлива | Газ | |||
| Работа на природном газе | G20 | |||
| Работа на сжиженном газе | G31 | |||
| Тип горелки | Модулирующая, инжекторная | |||
| Режимы отопления | Зима-Лето | |||
Теплообменник Медведь KLZ | ||||
| Материал | Чугун | |||
| Количество секций | 3 | 4 | 5 | 6 |
Контур отопления | ||||
| Камера сгорания | Открытая | |||
| Тип розжига | Электророзжиг | |||
| Полезная мощность, (газ) | 17 кВт | 26 кВт | 35 кВт | 44,5 кВт |
| Ёмкость котла | 9,1 литров | 11,6 литров | 14,1 литров | 16,6 литров |
| КПД, % | 90 | |||
| Рабочее давление | 0,5 — 3,0 Атм | |||
| Расширительный бак | 10 литров | |||
| Диапазон температуры на подающей линии | от 45 до 85 ℃ | |||
Контур ГВС | ||||
| Накопительный бойлер | 90 литров | |||
| Расширительный бак | 3,9 литра | |||
| Диапазон температуры ГВС, ℃ | 40-70 | |||
| Расход ГВС | 16,5 л/мин | 18,0 л/мин | 18,5 л/мин | 19 л/мин |
| Рабочее давление, Атм | 1,0 — 6,0 | |||
| Диапазон температуры горячей воды | от 40 до 70 ℃ | |||
Контур подачи газа | ||||
| Давление природного газа на входе | 20 мБар | |||
| Давление сжиженного газа на входе | 37 мБар | |||
| Максимальное потребление природного газа при номинальной мощности | 2,0 м³/ч | 3,1 м³/ч | 4,1 м³/ч | 5,2 м³/ч |
| Максимальное потребление сжиженного газа при номинальной мощности | 1,6 кг/ч | 2,0 кг/ч | 3,3 кг/ч | 3,8 кг/ч |
Элементы панели управления | ||||
| Жидкокристаллический дисплей | Да | |||
| Индикация температуры | Да | |||
| Индикация неисправностей | Да | |||
| Индикация давления | Да | |||
Терморегуляторы для Медведь KLZ | ||||
| Exabasic | Совместим | |||
| Exacontrol | Совместим | |||
| Thermolink B | — | |||
| Thermolink P | Идеально совместим | |||
| Thermolink S | Совместим | |||
| Exacontrol 7 | Совместим | |||
| Kromschreder E8.4401 | — | |||
| Панель управления NO | — | |||
Безопасность котла Медведь KLZ | ||||
| Датчик тяги | ||||
| Термостатический регулятор | Нет | |||
| Контроль пламени | Да | |||
| Предохранительный клапан | Нет | |||
| Тепловой предохранитель | Да | |||
| Защита от замерзания | Да | |||
| Защита насоса от заклинивания | Да | |||
Подключение к электросети | ||||
| Напряжение / Частота | 220В/50Гц (однофазное) | |||
| Потребление | 0,02 кВт | |||
| Класс защиты | IP 40 | |||
Габариты и патрубки подключения котла Медведь KLZ
Площадка под котел должна быть достаточно прочной, чтобы выдержать вес котла и не должна быть скользкой. Если площадка из горючего материала — необходимо подложить негорючую подложку, которая будет выступать за габариты котла не менее, чем на 10 см.
Напольный котел Протерм Медведь KLZ — чертеж- A – Патрубок входа ХВС 3/4“
- B – Патрубок циркуляции ГВС 3/4“
- C – Патрубок выхода ГВС 3/4“
- D – Обратная линия системы отопления 1“
- E – Подающая линия системы отопления 1“
- F – Подсоединение газа 3/4
| Модель котла | а | b | e | ød — дымоход | Вес, кг | Высота, мм | с — Ширина, мм | Глубина, мм |
| 20KLZ | 327.5 | 191 | 177.5 | 130 | 140 | 1385 | 505 | 730 |
| 30KLZ | 285 | 106 | 220 | 130 | 155 | 1385 | 505 | 730 |
| 40KLZ | 242.5 | 21 | 262.5 | 150 | 180 | 1385 | 505 | 730 |
| 50KLZ | 285 | 21 | 305 | 180 | 205 | 1385 | 590 | 730 |
В комплекте с котлом идут регулировочные ножки для повышения устойчивости и возможности балансировки котла.
Рабочая схема котла KLZ
Рабочая схема котла Медведь КЛОМОбратите внимание, что турбонадставка не входит в комплект и её необходимо приобретать дополнительно. Так же, при покупке турбонадставки, нужно обязательно брать под вашу версию котла. Турбонадставки от модели KLOM R17 не подходят к более ранним версиям котла.
Если хотите узнать какая турбонадставка подойдет для вашей версии котла — напишите модель котла в комментариях и я помогу вам выбрать подходящую.
Из плюсов стоит отметить, что в комплекте с котлом идет арматура безопасности — предохранительный и обратные клапаны.
Конуструктивные особенности котла Медведь KLZ
Конструктивные особенности котла Медведь KLZ R17Из основных особенностей — это обновленный дизайн — информативный жк дисплей и кнопки управления. Так же, была добавлена возможность работы по шине eBUS.
Схема подключения котла Медведь KLZ
Да данной схеме идет подключение котла к комнатному терморегулятору, датчику наружной температуры и турбо-надставке.
Схема подключения котла KLZ и внешних датчиковПри покупке данного котла — не поскупитесь и приобретите комнатный регулятор и датчик наружной температуры (артикул 0020040797). В этой связке, котел выходит на новый уровень комфорта, а стоимость данного оборудования всего от 3000 до 8000 тысяч, в зависимости от модели терморегулятора.
Инструкции на котел Медведь KLZ
Версия KLZ R17
»Сертификат на котел Медведь KLZ и турбонадставки R17
»Инструкция по установке и обслуживанию на котел Медведь KLZ R17
»Инструкция по установке турбонадставки на котел KLZ R17
Версия KLZ R16
» Инструкция по установке и обслуживанию на котел Медведь KLZ R16
» Инструкция по установке турбонадставки на котел KLZ R16
| Общие характеристики | ||||
| Артикул | 0010005748 | 0010005749 | 0010005750 | 0010005751 |
| Вид топлива (природный газ / сжиженный газ) | G20/G30 | G20/G30 | G20/G30 | G20/G30 |
| Зажигание | электро | электро | электро | электро |
| Количество секций | ||||
| Топливо | природный газ / сжиженный газ | природный газ / сжиженный газ | природный газ / сжиженный газ | природный газ / сжиженный газ |
| Тепловая мощность (природный газ / сжиженный газ) (кВт) | 12,1-17/11-16 | 18,2-26/17-24,5 | 24,5-35/23-33 | 31,5-44/28-41,2 |
| Мин. полезная тепловая мощность (I ступень) (кВт) | – | – | – | – |
| Мин. полезная тепловая мощность (II ступень) (кВт) | – | – | – | – |
| КПД (не менее) (%) | 90-92/89-91 | 90-92/89-91 | 90-92/89-91 | 90-92/89-91 |
| Уровень шума (дБ) | 55 | 55 | 55 | 55 |
| Технические характеристики | ||||
| Отопление | ||||
| Макс. / мин. давление в системе отопления (бар) | 41642 | 41642 | 41642 | 41642 |
| Объем воды в котле (л) | 9,1 | 11,6 | 14,1 | 16,6 |
| Макс. температура воды в системе отопления (° C) | 85 | 85 | 85 | 85 |
| Подключение контура отопления (дюйм) | 1” | 1” | 1” | 1” |
| Объем компенсационного бака (л) | 10 | 10 | 10 | 10 |
| Макс. давление в компенсационном баке (бар) | 3,5 | 3,5 | 3,5 | 3,5 |
| Контур ГВС | ||||
| Макс. температура воды в системе ГВС (° C) | 70 | 70 | 70 | 70 |
| Диапазон регулирования температуры ГВС, ° C | 40-70 | 40-70 | 40-70 | 40-70 |
| Расход горячей воды (л) | 16,5 | 18 | 18,5 | 19 |
| Макс. давление в системе водоснабжения (бар) | 6 | 6 | 6 | 6 |
| Мин. давление в системе водоснабжения (бар) | 0,5 | 0,5 | 0,5 | 0,5 |
| Объем бойлера (л) | 90 | 90 | 90 | 90 |
| Объем компенсационного бака бойлера (л) | 4 | 4 | 4 | 4 |
| Мин. расход горячей воды через котел (л / мин) | 1,5 | 1,5 | 1,5 | 1,5 |
| Отвод отработанных газов | ||||
| Температура продуктов сгорания на выходе из аппарата при макс. мощности (° C) | 88 | 116 | 131 | 115 |
| Массовый расход газов на выходе (г / сек) | 13,3 | 19,8 | 26,6 | 33,8 |
| Содержание СО в сухих неразбавленных продуктах сгорания в пересчете на коэффициент избытка воздуха в камере сгорания = 1, не более (мг / м ?) | 70 | 70 | 70 | 70 |
| Содержание NОх в сухих неразбавленных продуктах сгорания в пересчете на коэффициент избытка воздуха в камере сгорания = 1, не более (мг / м ?) | 120 | 120 | 120 | 120 |
| Диаметр дымового патрубка (котел с открытой камерой) (мм) | 130 | 130 | 150 | 180 |
| Разрежение за котлом (мин.тяга) | ||||
| Параметры газа | ||||
| Расход газа макс. / мин, природный / сжиженный (м3/час, кг / ч) | 4,1/2,5 | 5,8 | 5 | |
| Давление газа на входе макс. природный / сжиженный | 20/30 | 20/30 | 20/30 | 20/30 |
| Количество трубок горелки, шт. | – | – | – | – |
| Диаметр форсунок горелки, мм | 2,65/1,7 | 2,65/1,7 | 2,65/1,7 | 2,65/1,7 |
| Тип газового клапана | – | – | – | – |
| Подключение газа (дюйм) | 3/4” | 3/4” | 3/4” | 3/4” |
| Электрические параметры | ||||
| Номинальное напряжение / частота тока (В / Гц) | 230/50 | 230/50 | 230/50 | 230/50 |
| Номинальный ток (А) | 0,8 | 0,8 | 0,5 | 0,5 |
| Потребляемая электрическая мощность мин. / макс. (Вт) | 130 | 130 | 130 | 130 |
| Класс защиты от поражений эл. током / степень защиты от воздействия влаги | I/IP45 | I/IP45 | I/IP45 | I/IP45 |
| Габаритные размеры и вес | ||||
| Габариты: ширина / длина / высота (мм) | 505/730/1385 | 505/730/1386 | 505/730/1386 | 505/730/1386 |
| Вес без воды (кг) | 140 | 155 | 180 | 205 |
www.protherm.ua
Protherm Медведь 40 KLZ цена, характеристики, видео обзор, отзывы
- Тип отопительного котла: газовый
- Число контуров: двухконтурный
- Минимальная мощность обогрева: 24.5 кВт
- Максимальная мощность обогрева: 35 кВт
- КПД: 90 %
- Способ установки: напольный
- Тип горелки: газовая
- Камера сгорания: открытая
- Энергонезависимый: Нет
- Автоподжиг: Есть
Где купить
Здесь вы можете посмотреть видео обзор Protherm Медведь 40 KLZ. Узнать характеристики, прочитать отзывы о Protherm Медведь 40 KLZ.
Магазины, в которых можно купить этот товар и его аналоги
Видео обзоры
Характеристики
* Точные характеристики уточняйте у продавца.
Общие характеристики| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 24.5 кВт |
| Максимальная мощность обогрева | 35 кВт |
| КПД | 90 % |
| Способ установки | напольный |
| Тип горелки | газовая |
| Камера сгорания | открытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Есть |
| Емкость встроенного бойлера | 90 л |
| Подключение теплого пола | Нет |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
| Материал первичного теплообменника | чугун |
| Напряжение сети | однофазное |
| Максимальная тепловая нагрузка | 38.5 кВт |
| Максимальное давление в контуре ГВС | 6 бар |
| Битермический теплообменник | Нет |
| Тип газового котла | конвекционный |
| Максимальная температура в контуре ГВС | 70 °С |
| Производительность горячей воды при t 30°C | 18.5 л/мин |
| Расширительный бак | Есть |
| Минимальная тепловая нагрузка | 27 кВт |
| Максимальное давление в контуре отопления | 3 бар |
| Минимальная температура горячей воды | 45 °С |
| Варочная панель | Нет |
| Циркуляционный насос | Есть |
| Максимальная температура горячей воды | 85 °С |
| Емкость расширительного бака | 10 л |
| Номинальное давление природного газа (мин.) | 13 мБар |
| Номинальное давление газа на входе | 20 мБар |
| Допустимое давление сжиженного газа | 30 мБар |
| Минимальная температура в контуре ГВС | 40 °С |
| Патрубок подключения контура ГВС | 3/4” |
| Подключение раздельного дымохода 80 мм | Нет |
| Патрубок подключения контура отопления | 1” |
| Диаметр дымохода | 150 мм |
| Патрубок подключения газа | 3/4” |
| Природный газ | Есть |
| Расход сжиженного газа | 3.3 кг/ч |
| Сжиженный газ | Есть |
| Расход природного газа | 4.1 куб. м/час |
| Основное топливо | природный газ |
| Датчик уличной температуры | Нет |
| Индикация нагрева | Нет |
| Программатор | Нет |
| Индикация включения | Нет |
| Манометр | Есть |
| Управление | электронное |
| Дисплей | Есть |
| Термометр | Есть |
| Автодиагностика | Есть |
| Управление системой солнечных коллекторов | Нет |
| Разъем для подключения внешнего управления | Нет |
| Комнатный термостат | Нет |
| Пульт ДУ | Нет |
| Воздухоотвод | Есть |
| Газ-контроль | Есть |
| Защита от перегрева | Есть |
| Защита от замерзания | Есть |
| Защита от заклинивания насоса | Есть |
| Глубина | 730 мм |
| Высота | 1 385 мм |
| Ширина | 505 мм |
| Вес | 180 кг |
* Точные характеристики уточняйте у продавца.
naobzorah.ru
Газовый котел Protherm 40 KLZ МЕДВЕДЬ
Характеристики и описание напольного газового котла Protherm Медведь 40 KLZ
Данные оборудования
Технические характеристики
Характеристики отопления
Характеристики ГВС
Размеры, вес, подключение
|
Замечательный стационарный газовый котел Protherm Медведь 40 KLZ предназначенный для нагрева воды для отопления, а также, для приготовления горячей воды бытового использования. Данная модель имеет достаточно большой встроенный бойлер, что даёт возможность иметь постоянно горячую воду. Газовый котел Protherm Медведь 40 KLZ имеет двухступенчатое регулирование, это позволит вам выбирать режим работы в зависимости от ваших потребностей. Словацкая компания Protherm достаточно известна в Европе, как качественный производитель отопительного оборудования. Выбирая Protherm Медведь 40 KLZ – Вы получаете действительно качественный товар за доступную цену.
Описание Protherm Медведь 40 KLZ:
Стационарный отопительный газовый котел со встроенным девяносто-литровым бойлером для приготовления горячей воды.
Возможен как принудительный, так и естественный отвод (при наличии турбо-приставки) продуктов сгорания.
Высокий показатель среднего КПД за отопительный сезон приравнивается к 92%.
Существует электронная система контроля наличия пламени и розжига.
Теплообменник состоит из нескольких чугунных секций.
Модулирующая горелка регулирует мощность аппарата ( от 70% до 100%).
Возможности установки Protherm Медведь 40 KLZ:
Используется для отопления и горячего водоснабжения (встроенный бойлер) квартир, домов, офисов, небольших цехов, оборудованных системой отопления с принудительной циркуляцией и водопроводом.
Возможность использования как природного, так и сжиженного газа (при соответствующих настройках).
Возможность управления работой котла от термостата и (или) датчика наружной температуры (эквитермического регулирования).
Возможность подключения контура рециркуляции ГВС.
Наличие специальной регулировки по высоте для обеспечения устойчивости котла.
Отопительный газовый котел с инжекторной горелкой с погодозависимой регулировкой температуры отопления по температурному графику.
Оснащение Protherm Медведь 40 KLZ:
Функция аварийного повышения температуры (перегрева) котла.
Использование турбо-приставки для отвода продуктов сгорания через наружные стены.
Встроенный таймер нагрева горячей воды в бойлере и режимов отопления.
Управление функциями аппарата с помощью кнопок и дисплея.
Постоянно действующая функция антизамерзания и защиты от блокировки вала насоса.
Встроенный насос бойлера, закрытый расширительный 10-литровый бак системы отопления и четырёх-литровый бак для бойлера, автоматический воздухоспускатель и предохранительный клапан.
Наличие манометра-отображения давления воды в системе отопления.
Встроенный электронный датчик температуры котла, функция включения циркуляционного насоса ОВ при достижении заданной температуры, датчик выхода дымовых газов, система розжига и контроля пламени.
Функция самодиагностики — отображает коды неисправностей котла.
Встроенный девяносто-литровый горизонтальный бойлер с магниевым электродом защиты корпуса от коррозии.
Котельное оборудование серии PROTHERM KLZ – это комфортные котлы со встроенным бойлером, предназначенные для отопления и приготовления горячей воды (ГВС) во встроенном 110 л бойлере, который является составной частью котла. Все котлы серии Протерм Медведь KLZ штатно оснащены модулирующей атмосферной горелкой и встроенным микропроцессором с возможностью эквитермического регулирования по наружной температуре (при подключении наружного датчика температуры)..

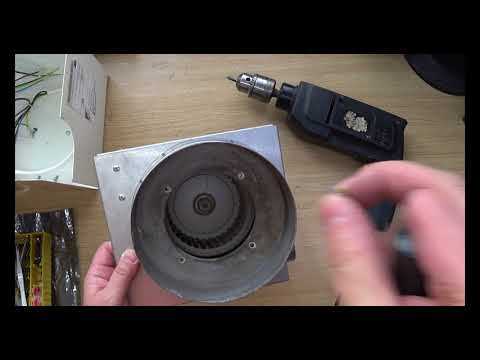

* – для принудительного отвода продуктов сгорания во всех котлах Протерм Медведь серии KLZ можно использовать вентиляторную надставку PROTHERM PT – “полу-турбо”
В офисе нашей компании вы можете узнать цену, сравнить цены, купить одноконтурный газовый отопительный котел Protherm 40 KLZ Медведь с бойлером на 90 литров ( Протерм 40 КЛЗ Медведь с бойлером на 90 литров ), а так же получить полную консультацию по словакскому газовому одноконтурному атмосферному котлу с открытой камерой сгорания Protherm 40 KLZ Медведь мощность 35 кВт для отопления с возможностью подключения бойлера ( Протерм 40 КЛЗ Медведь мощность 35 кВт ) абсолютно бесплатно.
Наши специалисты помогут подобрать вам именно то отопительное оборудование, которое будет экономично в работе и комфортно в использовании.
Самовывоз газового котла Protherm 40 KLZ Медведь ( Протерм 40 КЛЗ Медведь ) по адресу г.Минск, ул.Монтажников 9, также вы можете воспользоваться услугой бесплатная доставка газового котла Protherm 40 KLZ Медведь ( Протерм 40 КЛЗ Медведь открытая камера сгорания, одноконтурный ) в города Барановичи, Бобруйск, Брест, Витебск, Глубокое, Гомель, Гродно, Жлобин, Иваново, Калинковичи, Кобрин, Лида, Минск, Миоры, Могилев, Несвиж, Ошмяны, Пинск, Полоцк, Поставы, Рогачев, Слоним, Слуцк, Сморгонь и других городах и поселках Беларуси.
Написать отзыв
grodno.100kotlov.by
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
funer.ru
PROTHERM Медведь 40KLZ инструкция по эксплуатации онлайн страница 13
11
интервалом не менее 1 минуты или
падением температуры теплоносителя на
8°C.
Примечание: В случае, если котел
был выключен по команде комнатного
регулятора, данное ограничение не
действует.
Защита от перегрева
Функция защиты от перегрева включает
насос отопления при превышение
значения температуры воды в системе
отопления, установленного пользователем
или если температура теплоносителя в
котле превысит 85°C. Если температура
теплоносителя в котле превысит 90°C
(неисправность F3), котел автоматически
выключится.
Запуск насоса в зависимости от
температуры теплоносителя
Система управления котла позволяет
устанавливать время запуска насоса
отопления в зависимости от достижения
котлом определенной температуры.
Настроить данную температуру может
только сотрудник авторизованного
сервисного центра.
Система контроля тяги дымохода
Котел оснащен системой контроля тяги
дымохода (СКТД). При недостаточной тяге в
дымоходе сработает термостат отходящих
газов, котел автоматически выключится
(прекратится подача газа в котел).
Перебои в подаче электроэнергии
При перебоях в подаче электроэнергии
котел выключится. При возобновлении
подачи электроэнергии котел
автоматически включится, без потери
установленных рабочих параметров.
Если после возобновления подачи
электроэнергии на дисплее котла появится
сообщение о неисправности, разблокируйте
котел с помощью кнопки RESET.
Примечание: Блокировка котла может
произойти вследствие его перегрева в
результате остановки насоса после
отключения электроэнергии.
Неисправность устраняется нажатием
кнопки RESET, расположенной на панели
управления котла. Если неисправность
не удается устранить таким образом,
необходимо обратиться в авторизованный
сервис.
Предупреждение: Все указанные защитные
функции имеют силу только в случае
правильного подключения к электрической
сети (правильное подключение проводов
фаза, ноль и заземление) и включенном
положении главного выключателя
(положение ВКЛЮЧЕНО (I)).
Предохранительный клапан на
отопление
Котел оснащен предохранительным
клапаном на 3 бара. Предохранительно-
сбросной клапан срабатывает в случае
превышения рабочего давления
теплоносителя в системе отопления
и защищает котел от гидравлических
повреждений.
Подведите к предохранительно-сбросному
клапану сбросную линию в соответствии с
действующими нормами и правилами.
Категорически запрещается обслуживать
предохранительный клапан лицам,
не являющимся сотрудниками
специализированных сервисных
организаций! В случае срабатывания
предохранительного клапана необходимо
отключить котел и обратиться в сервисную
организацию.
Сервис и уход
Уход за котлом со стороны
пользователя
При необходимости можно производить
чистку передней панели котла, не снимая
ее. Чистка производится после отключения
котла от электрической сети (необходимо
перевести сетевой выключатель в
положение «выкл»). В случае попадания
влаги на переднюю панель повторное
включение котла возможно только после
его полного высыхания. Периодически
необходимо контролировать давление
manualbase.ru
