Характеристики и принцип работы газового котла Навьен

Ассортимент газовых котлов, предлагаемых нашими магазинами, сегодня очень широк. Выбор наиболее подходящей модели, с точки зрения надежности и качества при минимальной цене, – очень непростая задача. Среди производителей такой техники не последнее место занимает южнокорейская компания Навьен. Дать потенциальному покупателю необходимую информацию о том, что собой представляет газовый котел Навьен, и является целью настоящей статьи.

Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

горелка газовая;
механизм регулирования подачи газа;
теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Важно! В помещениях, где устанавливается газовый котел, обязательно нужна постоянно действующая вытяжная вентиляция. Особенно это важно для атмосферных моделей.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

Характеристики с технической стороны

На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:

Камеры сгорания любого типа – как открытого, так и закрытого.
Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
Двухконтурная модификация дает возможность нагревать воду для системы ГВС.
Теплообменники изготовлены из нержавеющей стали.
Для работы котлов могут применяться и сжиженный, и природный газ.
Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.

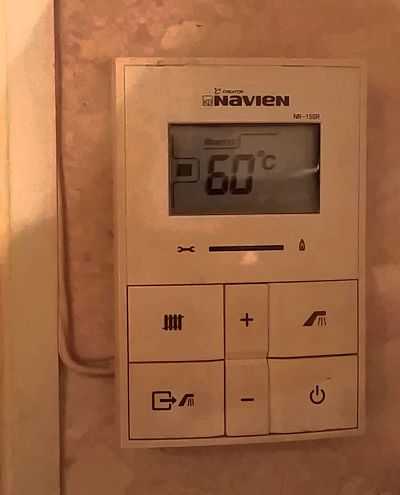

Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
- на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
- на дисплей выдается информация о возникших неполадках в работе узлов;
- кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
- встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.

В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.

Особенности монтажа

Перед покупкой газового котла необходимо:

Подготовить место для установки. Для атмосферных аппаратов требуется отдельная комната, размером не менее 2х2 м, имеющая вытяжную вентиляцию.

Электропитание устройства должно осуществляться от стабилизатора, подключенного к автоматическому выключателю или розетке, имеющей возможность аварийного отключения.
Корпус котла требуется заземлять, поэтому нужно подвести к месту установки заземляющий провод.
Стену, где будет висеть устройство, если она огнеопасна, нужно обшить негорючим материалом.

После приобретения котла встает непростая задача его подключить. Заводская инструкция по эксплуатации рекомендует привлечь для этого специалиста авторизованного сервисного центра.

Но если у вас есть навыки работы с трубами и кранами, можно попробовать повесить на стену и подключить аппарат самостоятельно. В заводской инструкции про это все подробно написано.

Но не нужно забывать, что при любом варианте вам нужно будет вызвать специалиста газовой службы для заключения договора на обслуживание и получения специального разрешения на работу газового оборудования.

Важно! Самовольное подключение газа к котлу грозит штрафными санкциями и даже привлечением к уголовной ответственности.

Преимущества и недостатки котлов Навьен

Внимательное изучение моделей разных компаний позволяет сделать вывод, что газовый котел фирмы Навьен имеет немало преимуществ над изделиями конкурентов. А именно:

хорошее качество по относительно низкой цене;
большое число сервисных центров по их обслуживанию;
на предприятиях компании действуют жесткие механизмы контроля качества;
теплообменники изготовлены из высококачественной нержавеющей стали, что обеспечивает большой срок их службы;
наличие датчика температуры воздуха, встроенного в выносной блок управления;
защита от перепадов напряжения в электросети;
очень большой выбор моделей;
недорогие запасные части.

Недостатков заметно меньше:

шумы и глухие стуки при работе;

для замены вышедших из строя деталей подходят только фирменные запчасти.

Отзывы покупателей

Николай В. «При выборе для себя газового котла я перечитал кучу отзывов об этих агрегатах. Мне понравились отзывы на газовый котел Навьен. Кроме жалоб на периодические глухие постукивания, о других недостатках почти ничего. Ну и решился я взять Навьен. Скажу кратко – не пожалел».
Андрей О. «Взял себе для дачи Навьен Делюкс Коаксиал 20к. Площадь комнат – около 80 кв. м, тепла хватает с запасом даже при минус 25 на улице. Теперь ни печь топить не надо, ни дрова колоть – красота! Шумит немного, но я его в кухне повесил – если дверь закрыта, в спальнях его и не слышно почти».
Олег Х. «Приобрел Навьен Делюкс по совету коллеги. Первое, что сразу мне понравилось в этом котле, – это его цена. По сравнению с другими фирмами разница ощутимая. Ну а из функций больше всего я доволен режимом отопления с регулированием температуры в комнатах. Недостатков пока не заметил».

В заключение

Сравнивая технические характеристики и цены газовых котлов различных производителей, а также учитывая отзывы их владельцев и специалистов, можно сделать вывод, что аппараты южнокорейской кампании Навьен являются более предпочтительным выбором по соотношению цена-качество. Некоторые продавцы даже объявили газовый котел Навьен модели Делюкс хитом продаж.

gazblog.ru

Устройство, принцип работы, гидравлическая и электрическая схема котла Навьен

Устройство котла Навьен

Газовые конвекционные котлы

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

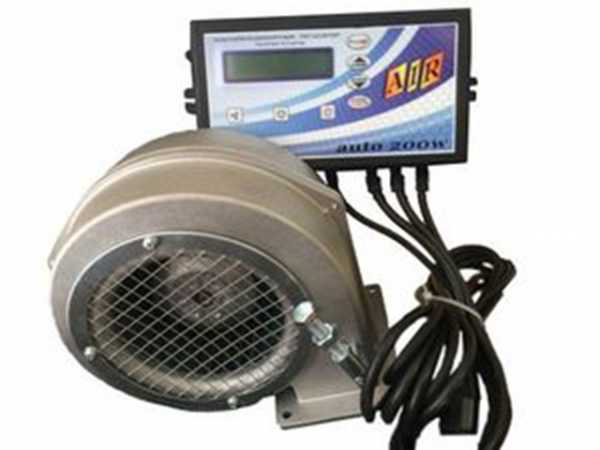

Турбонаддув котла отопления

Снизу насоса размещен манометр, который выведен наружу. Справа от насоса вертикально закреплен вторичный теплообменник для обеспечения ГВС. За насосом закреплен трехходовой клапан, а под ним фильтр отопительной воды.

Слева из теплообменника выходит труба, по которой горячая вода из котла течет в систему отопления. На ней установлены датчики температуры и протока теплоносителя, выходи она снизу первая слева.

Правее выходит обратная труба, на которой стоит предохранительный сбросной клапан, который выпускает избыточную воду при достижении слишком высокого давления отопительной жидкости. Далее расположен вывод горячей воды, подача холодной воды из водопровода и газовый вход.

Снаружи котел закрыт металлическим кожухом с прозрачным круглым стеклом под манометр. В комплекте идет выносной пульт управления с встроенным датчиком температуры и жидкокристаллическим дисплеем. На нем выставляется желаемая температура, режим работы и приоритете отопления или ГВС, а также выводятся коды ошибок в случае неисправностей.

Немного отличается конструкция навесных атмосферных аппаратов Navien Ace Atmo. Здесь представлены четыре двухконтурные модели от Навьен 13К до Навьен 24 кВт. В них первичный теплообменник изготовлен из меди, а вторичный из нержавейки.

Оборудованы автоматической системой, которая снижает мощность горелки до 30% по мере нагрева теплоносителя. Это позволяет снизить нагрузку на теплообменник, тем самым продлив срок его службы.

Вверху стоит коллектор дымовых газов с разделителем тяги и один дымоход. Кислород в открытую камеру сгорания поступает естественным образом из помещения, где расположен котел. Расширительный бак круглой формы закреплен на задней стенке. Плата управления размещается на передней стенке.

Расширительный бак котлов Навьен

Современный аналог Navien Smart Tok выпускается в конфигурациях от маломощных Навьен 13К и Навьен 16К до 35 кВт. Они оборудованы сенсорным экраном и панелью управления в нижней части корпуса. Управлять котлом можно с помощью смартфона в любой точке мира при наличии Wi-Fi и интернета. Для этого нужно установить приложение с сайта компании Navien на смартфон с операционной системой Android.

Газовые конденсационные котлы

Конденсационные модели Navien NCN выпускаются в трех конфигурациях на 25, 32 и 40 кВт. Их главное отличие в присутствии высокоэффективного конденсационного теплообменника. Он позволяет использовать скрытое тепло водяного пара, который образовывается в дымовых газах при сгорании. Располагается он на месте обычного теплообменника. Справа от него стоит камера предварительного смешивания газовоздушного потока.

Имеет встроенную погодозависимую автоматику, что позволяет удерживать необходимую температуру в помещении вне зависимости от погоды. Для ее настройки необходимо установить на улице датчик внешней температуры, соединенный с аппаратом. Первичный и вторичный теплообменники изготовлены из нержавеющей стали. Имеет возможность плавной регулировки температуры радиаторов и горячей воды.

Серия конденсационных устройств Навьен NCB отличается наличием внизу корпуса сенсорного экрана. Имеет режим работы ECO, экономящий воду и электроэнергию. Правильно установленный и настроенный конденсационный котел позволяет более экономно использовать газ.

Напольные дизельные и газовые модели

Напольные дизельные модели представлены двумя сериями LST и LFA. Корпус имеет вытянутую прямоугольную форму. Снизу находится вход теплоносителя из отопительной системы. Нижнюю часть занимает камера сгорания. Сбоку в нее входит форсунка от горелки. Немного выше форсунки стоит топливный насос, фотоэлемент и трансформатор розжига. Далее располагается дизельная надувная горелка, в верхней части которой воздухозаборное отверстие.

Из камеры сгорания вверх выходят дымовые трубы. Они полностью погружены в поток отопительной жидкости. Вокруг дымовых труб спирально намотан трубчатый теплообменник ГВС, снизу в него поступает холодная вода, сверху выходит нагретая. В самом верху установлен глушитель и дымоотводящий патрубок.

В верхней передней части монтирован блок управления, к которому подключается выносной пульт управления. Удобно, что патрубки для подключения к схеме отопления располагаются с двух сторон, что упрощает монтаж в систему.

Аппарат оснащен топливным фильтром со сменными картриджами. Модели с маркировкой «KR» имеют нагревательный элемент, встроенный в форсунку. Он подогревает топливо, тем самым повышая его текучесть, и упрощает воспламенение. Особенно это актуально в холодный зимний период, когда вязкость топлива повышена.

Напольный котел Навьен серии GA

Дизельные котлы хорошо подходят для того, чтобы экономно отопить частный дом, так как цена на жидкое горючее ниже, чем на твердое топливо и на газ. Точно такое же устройство имеют газовые напольные модели GA и GST. Только вместо дизельной там установлена наддувная газовая горелка.

Гидравлическая схема

Схема работы газовых конвекционных котлов показывает, как должен работать такой аппарат. Вода с помощью насоса поступает в теплообменник, проходя через датчик нагрева. Если ее температура ниже установленной в настройках, газовый клапан подает газ на горелку и трансформатор розжига с помощью электродов производит искру.

Тепловая энергия, выработанная от горения, передается теплообменнику и отопительной жидкости, которая уже разносится по радиаторам в доме. В режиме приоритета горячего водоснабжения трехходовой клапан переключается, и теплоноситель перенаправляется во вторичный теплообменник.

Рассмотрим, как работает жидкотопливный аппарат. Вот поэтапное описание его гидравлической схемы:

Горючее поступает в горелку, там оно фильтруется, предварительно нагревается и подается на форсунку.
С помощью форсунки топливо распыляется в камеру сгорания и там загорается за счет искры от трансформатора розжига.
Тепло, выработанное от горения, передается стенкам камеры сгорания и дымовых труб, от которых греется теплоноситель.

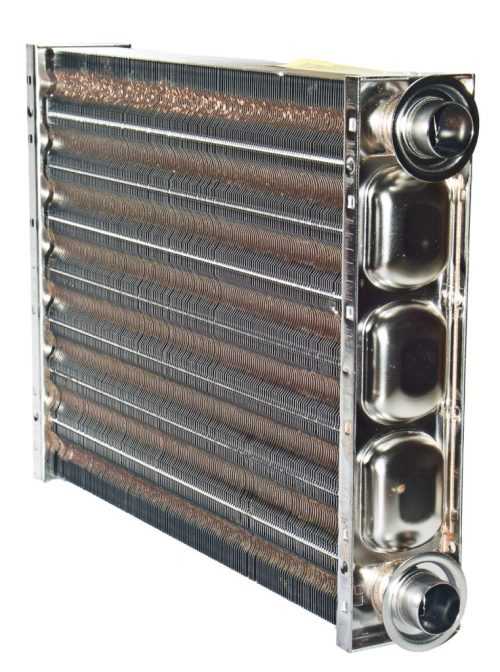

Теплообменник котла Навьен
Нагретая жидкость передает энергию трубчатому вторичному теплообменнику, по которому протекает чистая бытовая вода.

Принципиальная электрическая схема

Электрическая схема газовых настенных моделей напечатана в руководстве пользователя. В ней нарисовано в кокой последовательности узлы котла подключены к электронной плате управления.

Более наглядный вид имеет принципиальная схема электронных узлов напольных жидкотопливных и газовых моделей.

Предлагаем видео обзор котла NAVIEN 24:

boilervdom.ru

принцип работы и особенности конструкции, преимущества и недостатки, цена

Если вы выбираете отопительную систему в дом, тогда стоит присмотреться к корейским газовым системам Навьен Делюкс по очень привлекательной цене. Газовый котел Navien является надежным и долговечным устройством, который неприхотлив в использовании. При изготовлении применяются только корейские материалы. Газовый котел Navien отлично зарекомендовал себя и считается идеальным примером хорошего качества и низкой цены.

В стране развиты сервисные центры, которые обслуживают двухконтурные газовые котлы Navien, поэтому при малейшей неисправности вы всегда получите быструю и квалифицированную помощь. Корейский бренд Навиен считается лидером по изготовлению отопительных систем в странах Азии. Механизм контроля качества, который используется на заводе, где изготавливаются двухконтурные газовые системы отопления Навьен, соответствует самым жестким стандартам качества.

Отопительный котел Навьен: лидер продаж

Газовые котлы Navien являются лидерами в сфере отопительного и водонагревательного устройства. Фирма Навьен предлагает только высокотехнологичные решения для любых помещений. На рынке отопительных систем вы всегда найдете то устройство, которое будет служить вам на протяжении долгого времени по очень низкой цене. Настенные газовые системы navien предназначаются для отопления квартир и маленьких частных домов.

Navien марки Делюкс — это бытовые двухконтурные котлы, имеющие открытые и закрытые отделы сгорания. Они отапливают и нагревают воду в бытовых и технических целях. Вся автоматика идет на русском языке, что позволяет не только грамотно ознакомиться с инструкцией, но и экономить на отоплении и постоянно поддерживать оптимальную температуру в помещении. Надежная и безопасная работа котла выполняет свои функции даже при регулярных сбоях напряжения. Если напряжение в сети колеблется, в системах срабатывает защитная функция SMPS и тогда механизм работает бесперебойно. Вот почему такие настенные двухконтурные котлы имеют продолжительный срок службы и берегут хозяев от поломок и дальнейшего ремонта.

Котлы Навьен: новые возможности обогрева

Даже при минимальном газовом давлении вы можете пользоваться отоплением и горячей водой. Прочная система защиты предотвращает хозяев от замерзаний. Если температура носителя падает, автоматически запускается механизм защиты от промерзания и начинает работать насос циркуляции. В системе осуществляется надежная и бесперебойная циркуляция носителя тепла. Вы можете пользоваться горячей водой даже при низком давлении.

Настенный двухконтурный котел Navien прекрасно работает при низком давлении воды до 0,1 бара, поэтому он широко используется в жилых помещениях с минимальным водным напором в водопроводе, а также при постоянных сбоях в напряжении. Покупатель получает продолжительный срок эксплуатации настенного двухконтурного котла, благодаря обменнику тепла из надежной стали, который предотвращает возникновение ржавчины и коррозии.

Настенный двухконтурный котел Navien работает на основе механизма APS, что гарантирует стабильное горение и уменьшает затрат на газ. Механизм контролирует количество газа, который проникает в горелку, обеспечивая тотальное горение топлива, уменьшая его расход. Вентилятор с контролирующий скоростью вращения способствует безопасному горению. Поэтому настенный двухконтурный котел Navien можно применять в многоквартирных домах. Удобное расположение механизма APS предотвращает возникновение конденсата.

Особенности котельной конструкции Navien:

насос циркуляции;
универсальный раздельный обменник тепла;
бак;
автоматическая система контроля;
возможность работы котла на природном и жидком газе;
удобный выбор режима отопления. Вы можете выбрать любую температуру, которая будет присутствовать в доме;
функция таймер. Вы можете поставить любое время прекращения работы котла. Котел Navien будет работать по полчаса на протяжении поставленного времени с дальнейшим отключением. Если вы поставите время на 4, то отопление будет выполняться на протяжении четырех часов по полчаса;
при помощи одной функции вы можно экономить расход топлива и, одновременно, поддерживать температуру в тот момент, когда вас не будет дома.

Преимущества и недостатки газовых систем Навьен

Газовые котлы Навьен обладают рядом преимуществ, а именно:

устройство защиты против промерзания. Когда в помещении температура падает, в системе автоматически срабатывает механизм защиты против промерзания. Если температура воды снижается до отметки 10 градусов и ниже, автоматически срабатывает насос циркуляции, который обеспечивает бесперебойную циркуляцию носителя тепла в устройстве отопления. Если температура воды опускается ниже 5 градусов, автоматически начинает работать горелка и носитель тепла прогревается до 22 градусов;
контроль системы турбонаддува. Вентилятор турбонаддува, который стоит в котлах Navien Айс Турбо под камерой сгорания, меняет скорость движения по счетчику. Он движется от механизма давления воздуха APS. Таким образом, воздух попадает в камеру сгорания системы в сумме, пропорциональной числу поступаемого газа. Только такое устройство работы системы Navien Айс Турбо с установленным вентилятором под камерой сгорания и применением механизма APS позволяет получить тотальное сгорание газа и минимальную потерю тепла;
обменник тепла из нержавеющей стали. Если сравнивать с медью, то он обладает высокой устойчивостью к появлению ржавчины и коррозии. А это намного продлевает срок эксплуатации. Несмотря на устойчивость к ржавчине, обменник тепла из нержавеющей стали не используется широко в котлах, так как проводимость тепла намного меньше, чем у медного обменника тепла. И только в котлах Navien Айс Турбо можно применять модулируемую систему турбонаддува для увеличения КПД системы;
долговечная и безопасная работа системы при постоянных сбоях. Механизм SMPS, установленный в микропроцессоре, защищает систему от сбоев в электросети. Только котел Навьен работает без существенных перепадах. Поэтому срок службы системы Navien намного выше, чем у других устройств;
потрясающая возможность использовать отопление и горячую воду при низком давлении;
устройство прекрасно работает при низком давлении воды;
потрясающая технология обогрева.

Переносная дистанция управления системой со встроенным механизмом температуры помогает не только экономить на потреблении газа, но и существенно снижать затраты на отопление. Поэтому в вашем доме всегда будет оптимальная температура.

К недостаткам газовых котлов Navien можно отнести постоянное подключение к сети и, несмотря на защиту, высокую чувствительность датчиков к сбоям напряжения. Чтобы решить эту проблему, применяются разные стабилизаторы и аккумуляторы.

Как установить настенный котел?

Итак, вы приобрели газовый котел, провели газовую магистраль, сделали монтаж отопления, а теперь осталось собрать все в одну систему. Подключение любого газового котла является не очень легкой задачей. И дело даже не в том, что такая система представляет собой высокотехнологичное устройство, проблема немного в другом — у каждого устройства свой способ подключения. Поэтому установка котла должна выполняться квалифицированными специалистами.

Перед установкой котла, если он не обладает необходимой комплектацией, вы должны прикупить:

аварийный механизм температуры;
устройство мощности;
термометр;
механизм давления;
предохранитель.

Обычно все котлы оснащены такой комплектацией.

При монтаже систем отопления с открытой камерой сгорания нужно иметь отдельное помещение. Площадь его должна составлять 4м2 и больше, а высота потолка должна быть 2,5 м. Также должна быть система вентиляции. При монтаже систем отопления с закрытой камерой сгорания такие требования не распространяются. Если вы устанавливаете систему, нужно иметь розетку с автоматическим датчиком аварийного отключения. Важно подключить стабилизатор. Котел заземляется. Если стена, на которую устанавливается котел, неустойчива к огню, тогда нужно обшить ее защитным материалом. После получения дыр между трубой и стеной нужно заделать их цементным раствором. Перед подключением термоблока проверьте, чтобы в щелях не было ни одного мусора.

Подключить систему отопления — сложный процесс, который обязательно должен выполняться специалистами. Если вы хотите купить газовый котел Navien, то каждого устроит его низкая стоимость, да еще приятно удивит бесплатная установка.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Особенности устройства газовых котлов Навьен

Среди газовых отопительных приборов большой популярностью пользуются котлы компании Навьен. Они надежны, долго работают без сбоев и имеют доступную цену. Устройство газового котла Навьен несколько отличается в разных моделях в зависимости от характеристик.

…

Преимущества и недостатки агрегата Навьен

Газовые агрегаты Навьен имеют множество преимуществ:

отличное соотношение цена-качество;
большое количество сервисных центров;
наличие удобного выносного блока управления;
понятный русскоязычный интерфейс;
имеется защита от перепадов напряжения;
способны работать при низком давлении газа;
ремонт обойдется недорого.

Недостатком котлов является периодическое появление шумов.

Нюансы устройства газовых котлов Навьен

Все устройства Навьен оснащены закрытой камерой сгорания. Для вывода дымовых газов из нее необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

…

Проверено, что газовые котлы Навьен сохраняют работоспособность при колебаниях напряжения до 30% в меньшую или большую сторону — это возможно благодаря чипу SMPS на микропроцессоре устройства.

При работе в стандартном режиме горячая вода будет нагреваться, после того как теплоноситель достигнет заданной температуры. Однако газовые котлы Навьен дают возможность настроить режим приоритета горячей воды.

Устройство настенных газовых котлов Навьен предполагает наличие выносного пульта с дисплеем, на котором отображаются температурные и эксплуатационные показатели, текущий режим работы, коды ошибок при появлении неисправностей.

Автоматика газового котла позволяет плавно менять температуру теплоносителя в контуре — от 40º до 80ºC и теплой воды – от 30º до 60ºC. Котлы имеют режим «Лето», при котором отопление не функционирует, а горячее водоснабжение работает.

Агрегаты Навьен способны работать как на природном, так и на сжиженном топливе.

…

Для вывода дымовых газов из закрытой топки необходим коаксиальный дымоход компактных размеров. Некоторые модели агрегатов, например, Навьен Делюкс Коаксиал имеют в комплекте коаксиальную трубу.

Газовые устройства Навьен работают с помощью датчиков APS, что гарантирует стабильный процесс горения и снижает расход топлива.

Обратите внимание! Гарантийный срок агрегатов Навьен составляет 2-3 года.
Модельный ряд агрегатов Навьен
Модельный ряд газовых котлов Навьен представлен тремя сериями моделей:
делюкс;
прайм;
смарт ток.
Модели серии Делюкс являются хитом продаж. Они оснащены закрытой камерой сгорания, модуляционной горелкой и двумя стальными контурами для производства отопления и ГВС. Мощность моделей составляет от 10 до 40 кВт.
Котлы Навьен Делюкс оснащены циркуляционным насосом Everon c автоматическим воздухоотводом, который меняет скоростной режим в зависимости от сигналов блока управления. Они являются наиболее экономичными среди моделей Навьен.
Устройства нагревают довольно большой объем воды. Например, агрегат мощностью 16 кВт способен производить до 13,8 л/мин при ∆t=30ºC. КПД составляет около 91%.

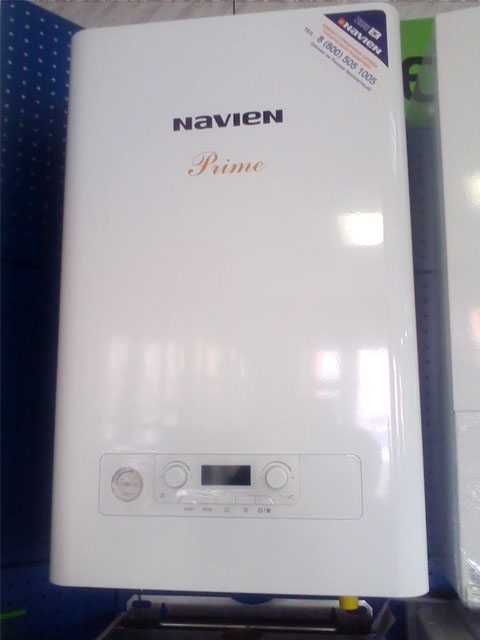

Агрегаты Прайм представлены котлами мощностью от 13 до 35 кВт. Они имеют модуляционную горелку, закрытую камеру сгорания и два контура, изготовленных из высококачественной стали. КПД агрегатов Прайм составляет 90-91%. Система включает следующие функции защиты: газ-контроль, защиту от перегрева и замерзания, предохранительный клапан.
Газовые котлы серии Прайм менее автоматизированы, чем Делюкс или Смарт Ток, и не имеют ЖК-дисплея.
Устройства Навьен Смарт Ток отвечают самым современным требованиям. Их мощность варьируется от 13 до 35 кВт. В них имеется модуль Wi-Fi и погодозависимая автоматика. Контроль за работой и управление агрегатом можно производить с помощью соответствующего приложения на смартфоне.
Агрегаты данной серии оборудованы сетчатым фильтром на входе в отопительную систему. На выходе производители также рекомендуют установить фильтрацию.

oteple.com
настенный двухконтурный котел Navien, устройство корейского котла для отопления частного дома, подключение, управление отопительным котлом
Содержание:
Если вы собрались установить в своем доме систему отопления, то не лишним будет обратить внимание на корейский газовый котел Навьен Делюкс по довольно доступной цене. Котел Navien – это надежное и очень качественное устройство, неприхотливое в эксплуатации. Для производства были использованы только корейские материалы и комплектующие. Отопительные котлы Navien зарекомендовали себя с наилучшей стороны. Более подробно о них расскажем ниже.

В стране числится достаточное количество сервисных центров, способных обслуживать двухконтурные устройства котлов Навьен, поэтому в любой момент в случае появления каких-либо, даже незначительных неисправностей, каждый сможет вовремя получить быструю и качественную поддержку. Данный корейский бренд занимает лидирующую позицию по производству систем отопления в странах Азии. Принципы контроля качества на их заводах отвечают самым высочайшим стандартам качества.
Отопительный котел Навьен: лучший в своем роде
Котел Навьен считается самым популярным среди устройств для обогрева и отопления. Фирмой представлены лишь высокотехнологичные модели для установки во всевозможных помещениях. В продаже каждый сможет найти для себя то устройство, которое послужит ему во благо очень длительное время – и это все по довольно привлекательной цене. Для обогрева квартир и небольших частных домов лучше всего подойдут настенные решения.

Корейские газовые котлы Navien представляют собой двухконтурные котлы, у которых присутствует открытая и закрытая камера сгорания. Они применяются для отапливания и нагревания воды для бытовых и технических целей. Вся система автоматики и документация переведены на русский язык, благодаря чему каждый сможет беспрепятственно изучить имеющуюся инструкцию, а также успешно сэкономить на отоплении, беспрерывно поддерживая нужную температуру в помещениях. Бесперебойная и безопасная работа котла возможна даже в условиях частых перебоев в электропитании. При колебаниях напряжения в сети задействуется защитная система SMPS, после чего котел продолжает исправно работать. В частности, благодаря этой функции данные двухконтурные котлы обладают большим сроком службы, не ломаясь при этом и не требуя последующего ремонта.
Продвинутые принципы обогрева котлов Навьен

Даже если в вашей газовой системе очень низкое давление, вы сможете использовать отопление, а также будете иметь горячую воду. Надежная защитная система устройства не даст хозяевам замерзнуть в холодное время года. При снижении температуры носителя, защитный механизм будет активирован в автоматическом порядке, запустится циркуляционный насос, предотвращая тем самым промерзание элементов системы. У вас всегда будет горячая вода, так как котлы оснащены надежной системой циркуляции.
Двухконтурный газовый котел Навьен идеально функционирует даже при давлении воды в 0,1 бара. В этой связи он обрел большую популярность для применения в помещениях, имеющих слабый водяной напор и частые перебои в электросети. Покупатель может быть уверен в том, что он получит устройство с очень длительным сроком службы – в частности это достигается за счет использования надежной стали, на которой не образовывается ржавчина.

Представленный котел имеет в себе механизм APS, который обеспечивает постоянное сгорание газа при минимальных его затратах. Механизм анализирует качество газа, попадающего в горелку, обеспечивая его полное сгорание. Вентилятор с переменной скоростью вращения максимально способствует этому процессу. А правильное расположение такого механизма не даст конденсату скапливаться в нем. Такой механизм делает использование данного котла в многоквартирных домах наилучшим решением.
Устройство и конструкция
У конструкции котлов Навьен есть ряд особенностей:
циркуляционный насос;

универсальный теплообменник раздельного типа;

бак;

автоматизированная система контроля;

возможность использования в качестве топлива жидкого или природного газа;

легкость настройки режима обогрева – можно подобрать требуемую температуру, которая максимально комфортно подойдет для вашего дома;

есть возможность настройки таймера – можно задать время, по истечении которого котел прекратит свою работу; котел может работать по 30 минут заданное время с последующим отключением;

используя лишь одну функцию, можно легко сэкономить на топливе, и вместе с тем поддерживать нужную температуру во время вашего отсутствия.

Плюсы и минусы газовых систем Навьен
Газовый котел для отопления частного дома Навьен имеет ряд неоспоримых преимуществ:
Защита от промерзания. При падении температуры внутри помещения система автоматически запускает режим защиты от промерзания. При снижении температуры воды ниже 10 ºС включается циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя в системе отопления. При падении температуры ниже 5 ºС зажигается горелка и теплоноситель прогревается до 22 ºС.

Наличие системы турбонаддува. Вентилятор турбонаддува в таких котлах располагается под камерой сгорания, и изменяет скорость своего вращения согласно счетчику. Он направляется от механизма давления воздуха APS. Получается, что воздух попадает в камеру сгорания в объеме, пропорциональном объему подаваемого газа. Лишь такая система Айс Турбо с установленным вентилятором и механизмом APS дает возможность обеспечить полное сгорание газа с наименьшими потерями тепла.

Наличие теплообменника из нержавейки. В отличие от меди, у него высокая устойчивость к окислению. Такой нюанс в значительной степени продлевает срок эксплуатации настенных газовых котлов Navien. Однако даже с учетом высокой устойчивости нержавеющей стали к образованию ржавчины, такие теплообменники используются в котлах крайне редко, так как они обладают намного меньшим уровнем теплопроводности по сравнению с теплообменником из меди. И лишь в настенных газовых котлах Navien ace Turbo имеется моделируемая система турбонаддува для повышения коэффициента полезного действия всей системы.

Продолжительная и безопасная работа системы в условиях постоянных внешних сбоев. Функция SMPS, имеющаяся в микропроцессоре, предохраняет систему от повреждений при перебоях в электросети. Только котлам Навьен удается нормально функционировать в условиях значительных перепадов. Это продлевает их срок эксплуатации в значительной степени в сравнении с другими устройствами обогрева.

Возможность отапливать помещение и подогревать воду в условиях низкого давления в системе.

Автоматизированная мобильная система управления обогревом благодаря наличию встроенных датчиков температуры дает возможность значительно сэкономить на потреблении газа. Внутри вашего помещения всегда будет присутствовать заданная температура. Читайте также: “Возможные неисправности котла Навьен и способы их устранения”.

Газовые котлы Navien имеют и ряд недостатков. Они требуют постоянного подключения к электросети. Также их датчики имеют высокую чувствительность к перепадам напряжения. Для решения такой проблемы можно установить стабилизатор и аккумулятор.

Популярные модели систем отопления Navien

Модель АТМО
Газовые котлы для отопления Навьен АТМО обладают системой отвода посредством обычного дымохода. Такая система способна работать в агрессивных условиях с сильными перепадами напряжения и при низком давлении в газопроводе.
Модель НСН
Данная модель считается самый современный среди всех двухконтурных настенных газовых котлов Navien. Они обладают повышенными характеристиками за счет использования температуры пара. Разогретый конденсированный пар накапливается в теплообменнике, нагревая проточную воду. Такой подход позволяет снизить расходы на нагрев теплообменника и воды.

Принципы монтажа настенного газового котла
Как обычно, после приобретения газового котла, прокладки газовой магистрали и монтажа отопления, наступает очередь сборки всей системы воедино. Подключение котла Навьен, как и любого другого, является не совсем простой задачей. А все потому, что каждая конкретная модель имеет свой тип подключения. В связи с этим монтаж такого котла должен осуществляться настоящими специалистами.
Перед монтажом котла, если у него неполная комплектация, потребуется докупить:
систему аварийного контроля температуры;

устройство управления мощностью;

термометр;

механизм давления;

предохранитель.

Однако на практике, как правило, любой котел обладает такой комплектацией.

Производя установку отопительной системы с открытой камерой сгорания, должно быть предусмотрено отдельное помещение с площадью не менее 4 м² при высоте потолка в 2,5 метра. Кроме этого не стоит забывать и о наличии вентиляционной системы. Для систем отопления с закрытой камерой сгорания систему вентиляции предусматривать не обязательно. Также стоит позаботиться и об установке розетки с датчиком аварийного выключения. Дополнительно должен быть подключен стабилизатор, а сам котел нужно заземлить. Если котел будет вешаться на стену, подверженную возгоранию, то ее потребуется обшить соответствующим защитным материалом. Просвет между трубой и проделанной дырой в стене нужно будет закрыть цементным раствором. Еще до подключения термоблока нужно проконтролировать, чтобы в щелях не оставалось ни малейших частиц мусора.
Установить и настроить управление газовым котлом Навьен является довольно трудоемким процессом, проводить который должны соответствующие специалисты. Если вы все же решились на приобретение газового котла Навьен, вас приятно удивит его низкая цена и бесплатная его доставка.


teplospec.com
Как устроен газовый котел Navien Ace 13k?
Котёл очень даже не плохой, работает как на отопление так и на обеспечения горячей водой, пользователей.
Вот фотография с детальным описанием устройства котла Navien Ace 13k.
Тут и комментировать особо не чего, всё устройство в деталях.
Заинтересовались Вы очень не плохим котлом.
Только то что страна производитель Южная Корея уже говорит о многом, корейцы славятся своей бытовой техникой.
Мало того в компании Navien, данный котёл называют одним из лучших в своей линейке газовых котлов.
Плюс ко всему котёл Navien Ace 13k. собран из комплектующих только южно-корейского и японского производства.
А это говорит о высочайшей надёжности котла.
Из особенностей данного котла:
Настенный, двухконтурный (то есть работает как на отопление так и на разогрев горячей воды).
Камера сгорания закрытого типа, то есть можно и в квартире установить (я об автономном отоплении), отдельная котельная ему не нужна. хотите можно и в ванной комнате его монтировать.
Ещё важный момент:
Котёл работает практически с любым теплоносителем, и даже с не очень качественным (загрязнённым).
Работает даже при экстремально низких “забортных” температурах, нестабильное напряжение в сети и это его не остановит, то есть котёл адоптирован к Российским условиям на все 100%.
Котёл очень экономичный.
Ещё бы я отметил наличие системы которая не допустит замерзание теплоносителя в системе случись что.
Автоматически включается циркуляционный насос и теплоноситель “гоняется” по трубам, естественно вода в движении не замёрзнет в отличии от “стоячей”.
Может работать и на природном и на сжиженном газе.
www.remotvet.ru
Настенный двухконтурный газовый котел Navien

Настенный газовый двухконтурный котел NAVIEN Ace 13-40 кВт
Газовое оборудование, которое используется для создания автономных систем отопления, в последние несколько десятилетий наиболее востребовано в тех местах, где имеются газораспределительные магистрали. Для монтажа такого типа обогрева в квартирах многоэтажных домов или дач газовые котлы navien являются одним из наиболее подходящих вариантов. На отечественном рынке продукция этого бренда появилась не так давно, но она быстро завоевала преданность покупателей.
Navien — это компания, относящаяся к одной из самых крупных фирм Южной Кореи. Занимается она производством универсальной энерготехники для использования ее в быту. А котлы этой торговой марки практически ни в чем не уступают изделиям мировых лидеров по производству оборудования для автономного отопления. Среди большого ассортимента продукции особое место отводится двухконтурным настенным котлам, которые удобны в эксплуатации и обладают продолжительным периодом службы.
Преимущества и недостатки оборудования
Как и любое другое отопительное оборудование, газовые обогреватели Навьен отличаются обширным списком преимуществ:
Все модели экономически оправданы, учитывая, что газ на сегодня является наиболее дешевым и эффективным энергоносителем.
Двухконтурные настенные котлы являются экологически чистыми приборами, так как в воздух выбрасывается лишь углекислый газ, который поглощается зелеными насаждениями.
Оборудование, работающее на газовом топливе, полностью автоматизировано, поэтому оно способно функционировать продолжительное время по заданной программе.
Технологии, используемые при производстве котлов Навьен, обеспечивают продолжительные эксплуатационные сроки без периодических сервисных проверок.
Доступное и простое управление делает работу с продукцией из Кореи легкой и максимально комфортной.
Среди минусов оборудования Navien можно отметить только постоянную необходимость в электропитании.
Поэтому, чтобы обезопасить себя от проблем, связанных с отключением электроэнергии и скачками в сети, следует использовать различные стабилизаторы со встроенными или подключаемыми аккумуляторами.
Особенности конструкции и принцип работы
Двухконтурные котлы Navien работают по стандартной для такого типа оборудования схеме. Теплообменники агрегата нагреваются за счет поглощения тепла, вырабатываемого при сжигании газа. Циркуляция воды и теплоносителя осуществляется с помощью насоса, встроенного в систему котла.
В камеру сгорания воздух подается принудительным способом через вентиляционную систему встроенного типа. Она забирает кислород через дымоход, монтируемый в модели с закрытой топкой.
Для увеличения продолжительности эксплуатации настенные котлы navien производятся из нержавеющей стали. Она надежно защищена от коррозии и выдерживает длительные термические нагрузки, а также резкие термические удары.

Конструкция котла
Конечно же, стоимость двухконтурных агрегатов существенно выше, чем цена одноконтурного прибора. Но не стоит забывать, что с помощью котла Навиен обеспечивается не только отопление в помещении, но еще и подача горячей воды.
Настенное устройство включает в себя следующие элементы:
Корпус.
Циркуляционный насос.
Горелку.
Теплообменник.
Схема подключения такого агрегата предельно проста — во время установки настенного котла вполне достаточно просто подсоединить все трубы к смонтированным смесителям, а затем подвести их к входу в систему отопления.
Все современные модели Навиен отличаются между собой устройством горелки. Если это приборы открытого типа, то они предусматривают обязательное подведение дымохода, функционирующего по принципу естественной тяги. Для горелки кислород забирается непосредственно из помещения, в котором расположен настенный котел. Поэтому владельцу придется обеспечить бесперебойный приток свежего воздуха.
Конструкция с закрытой горелкой предусматривает наличие коаксиального дымохода, через который подается кислород, а также выводятся продукты сгорания. Такой тип системы активируется путем создания принудительной тяги через вентиляционное отверстие между двумя трубами коаксиального дымохода, который выводится через стену на улицу. При этом конструкция располагается на высоте самого котла примерно в полутора метрах от уровня пола, что экономичнее по сравнению с дымоходом с естественной тягой.
Наиболее востребованные модели настенных котлов Навиен

Котел NAVIEN Ace TURBO Coaxial
Все модели двухконтурных газовых котлов торговой марки Навиен имеют как плюсы, так и минусы. Чтобы хоть немного разобраться в каждой линии, представленной производителем, следует ознакомиться с их характеристиками.
Газовые приборы Navien выпускаются в трех цветах — белом, серебряном и золотом. Их основное преимущество — компактные размеры и эстетичность, благодаря чему котлы могут устанавливаться в любом интерьере. Модельный ряд Navien Ace ранжируется по мощности приборов, которая колеблется в диапазоне от 9 до 35 кВт.
Вся продукция оснащена специальной системой, предотвращающей замерзание теплоносителя. Для этого в конструкции предусмотрен датчик, отвечающий за запуск насосов, когда температура снижается до +10 градусов.
Теперь подробнее о каждой представленной серии:
АТМО — газовые котлы оборудованы удобной системой естественного отвода образующихся паров. Конструкция такого агрегата была создана для работы в жестких условиях со значительными перепадами давления газа или колебаниями в газопроводе. Мощность изделий этой серии колеблется от 9 до 24 кВт в зависимости от модели. Такой мощности достаточно, чтобы нагреть теплоноситель в системе отопления до +80 градусов и горячую воду до +60 градусов с интенсивностью ее использования 10 литров в минуту.
НСН — этот модельный ряд является самым современным достижением производителя Навиен. КПД таких котлов способен достигать 110%. Подобные показатели являются результатом использования температуры выбрасываемых через дымоход паров. Нагретая влага конденсата собирается в теплообменнике, который и нагревает входящий поток воды. Кроме того, котлы этого модельного ряда оборудованы системой сбора конденсата, который содержит минимум вредных выбросов. В приборах предусмотрена система регулирования мощности работы, а значит, и контроль нагрева теплоносителя.
Ace Coaxial — настенные котлы такой серии обладают всеми достоинствами агрегатов Навиен. Они просты в эксплуатации, отличаются высокой степенью надежности и значительными показателями КПД. Для максимального удобства использования все приборы оснащены широким жидкокристаллическим дисплеем, отображающим техническую информацию устройства. Для удаленного контроля агрегат укомплектован пультом дистанционного управления со встроенным датчиком температур. Это дает возможность автоматически изменять настройки работы котла в зависимости от микроклимата в помещении, где находится пульт.
Об установке

Особенности установки
Установка всех моделей двухконтурных газовых котлов Навиен настенного типа — процедура незамысловатая и простая. Ведь к каждому агрегату этого производителя прилагается подробная инструкция. Поэтому все работы по его установке могут выполняться собственными силами или же специалистами из компаний, предлагающих услуги монтажа систем отопления.
Но не стоит забывать, что установка отопительного газового котла сопряжена с различными мероприятиями, которые проводятся только специалистами, контролирующими потребление газа. В любом случае вам придется приглашать работника газового предприятия, чтобы заключить договор обслуживания и получить разрешение на работу газового котла. В противном случае не избежать высоких штрафов, вплоть до запрета пользоваться газовой установкой.
Важный момент, который следует учесть — это необходимость рационального выбора системы удаления газов. В большинстве случаев для функционирования настенных котлов бренда Навиен всех модификаций может использоваться недорогой, но в то же время невероятно эффективный коаксиальный дымоход. Монтаж вытяжной системы допускается проводить не только вертикально, но и горизонтально.
Заключение
Настенные газовые котлы navien производятся в Японии и Корее, что является гарантией их надежности и безупречного качества. Они имеют несколько режимов управления, пульт на русском языке и много других мелочей, облегчающих процесс эксплуатации. Очень важным является тот факт, что даже при перепадах напряжения оборудование работает безупречно, безопасно и согласно самым высоким стандартам качества.
Похожие записи
Комментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.
gidotopleniya.ru
