Определяем неисправность котла и готовимся к ремонту
Прежде всего, убедитесь, что расширительный бак вашего котла неисправен. Сделать это довольно просто. При заполнении его водой, давление в системе очень сильно меняется. От минимального давления, при неработающем котле, до 3 Бар, при нагреве. Нередко, при этом, срабатывает предохранительный клапан. Для полной уверенности нужно отключить бак от системы, слить с него воду и проверить давление в нем.
Если давление меньше 1 Бар, то сначала подкачайте до нужного давления, а через некоторое время снова проверьте. Попробуйте стравить воздух через ниппель. Если оттуда пошла вода, то бак подлежит замене. Если нет, то нужно проверить ниппель, возможно дело в нем.
Для замены расширителя нам понадобится крестовая отвертка длинной не меньше 200 мм. Отвертка короче не подойдет, так как доступ к одному винту очень затруднительный. Так же неплохо иметь под рукой пассатижи. А если хотите совсем быстро произвести ремонт, то позаботьтесь заранее о ремонтном комплекте прокладок на фильтр и сливную заглушку. Есть очень большая вероятность, что при снятии они потекут.
Перед тем, как приступить к ремонту газового котла Navien перекройте все краны. Подвод воды, краны на отопление, газовый кран. Обязательно отключите газовый котел от электричества.

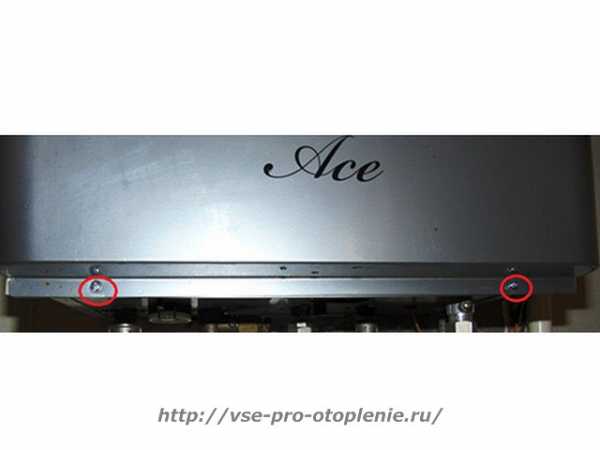

Для ремонта необходимо снять переднюю крышку. Крестовой отверткой открутите два винта в нижней части котла NAVIEN.

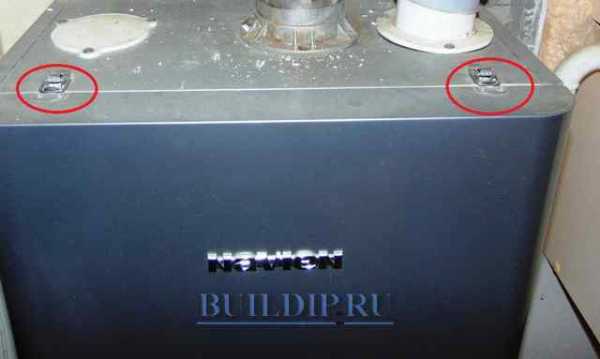

Затем снимите сверху две защелки.
Снятие передней крышки газового котла Navien.
Переднюю крышку можно снять. Сбросьте давление при помощи предохранительного клапана. Теперь слейте из расширителя воду. Для этого снизу снимаем сливную пробку и водяной фильтр.

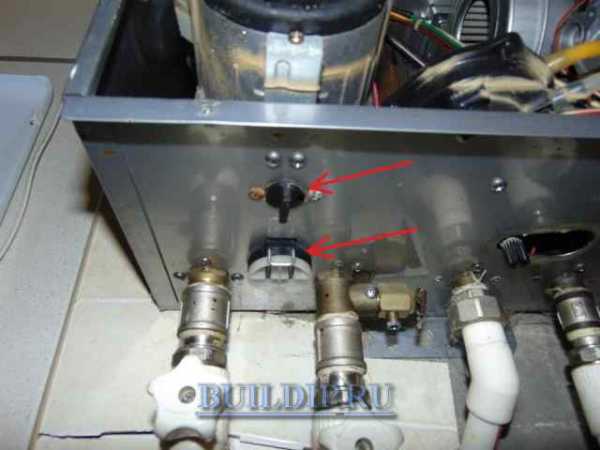

Сливная пробка и водяной фильтр котла.
Чтобы снять пробку, поверните ее против часовой стрелки на половину оборота и потяните вниз. Не забудьте подставить емкость для слива воды. Чтобы снять фильтр, вытаскиваем металлическую скобу и тянем фильтр вниз. Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. На это может потребоваться до получаса времени.

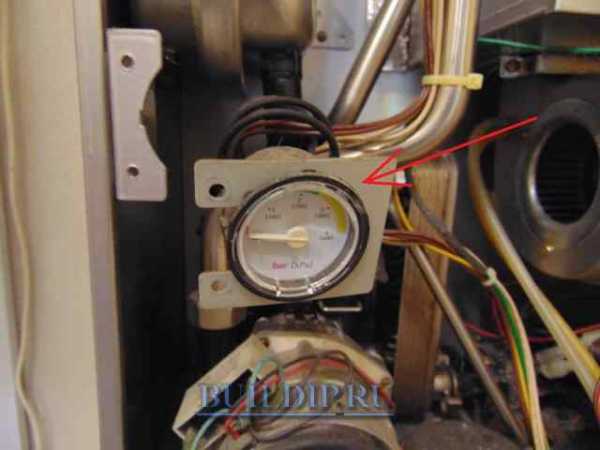

Открутите манометр, чтобы облегчить доступ к баку.

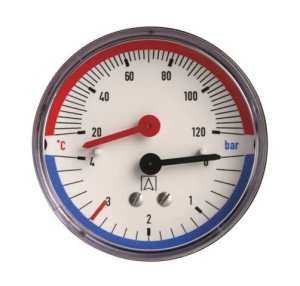

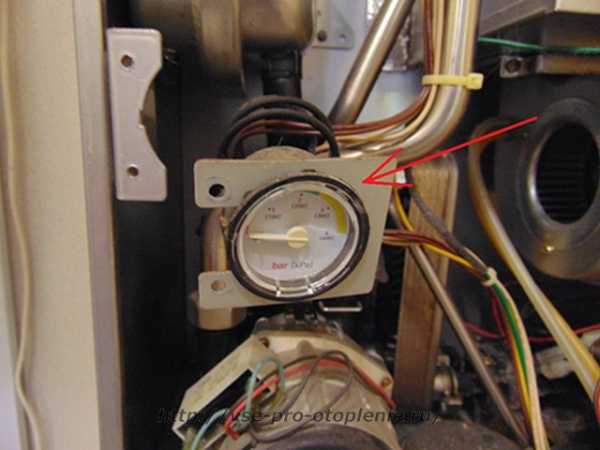

Манометр котла.

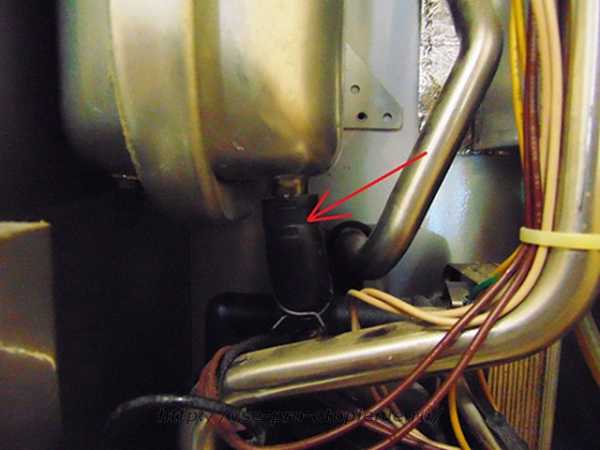

Теперь отсоедините расширительный бак от системы. Для этого снимите резиновый шланг, расположенный снизу.

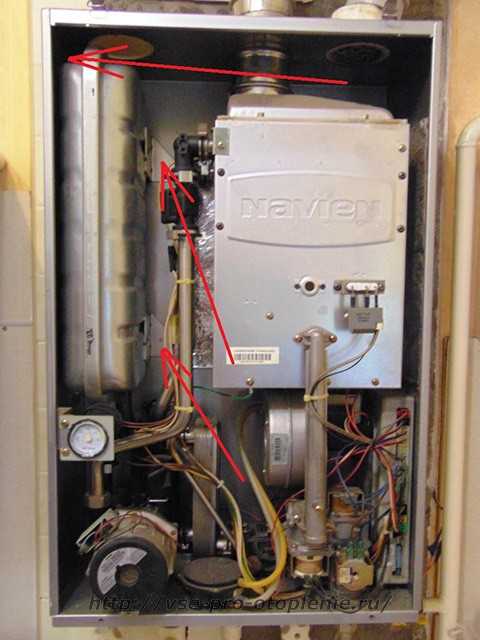

Снимаем расширительный бак настенного газового котла Navien.

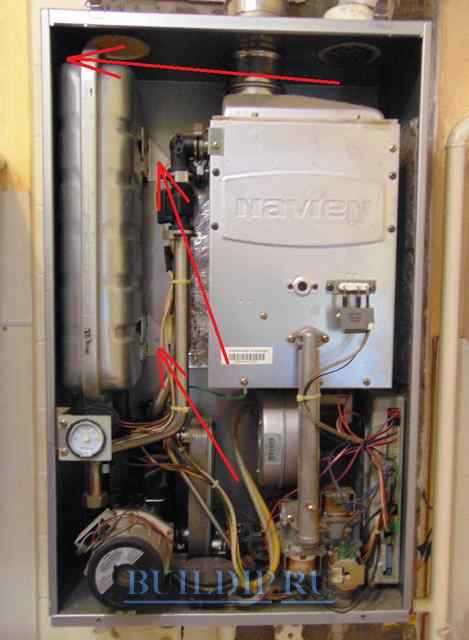

Для снятия хомута используйте пассатижи. Теперь открутите три винта, которые крепят расширитель к корпусу.
И аккуратно снимите его.

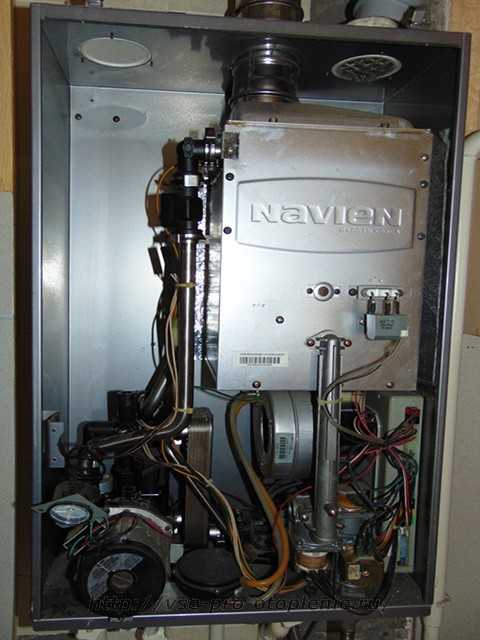

Расширитель снят.
Берем новый бак, предварительно проверяем давление в нем, при необходимости, подкачиваем автомобильным насосом.

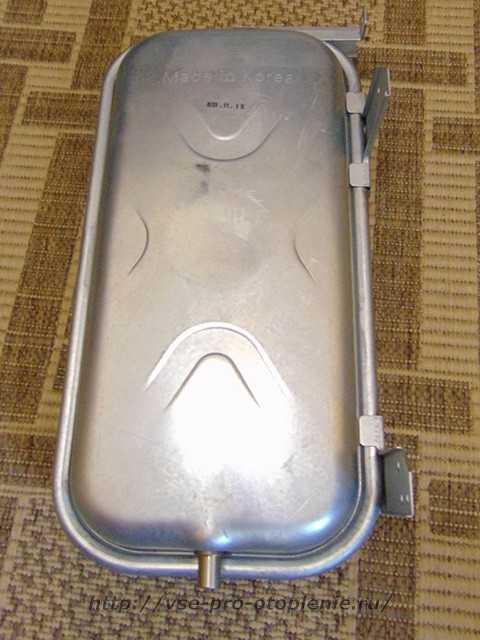

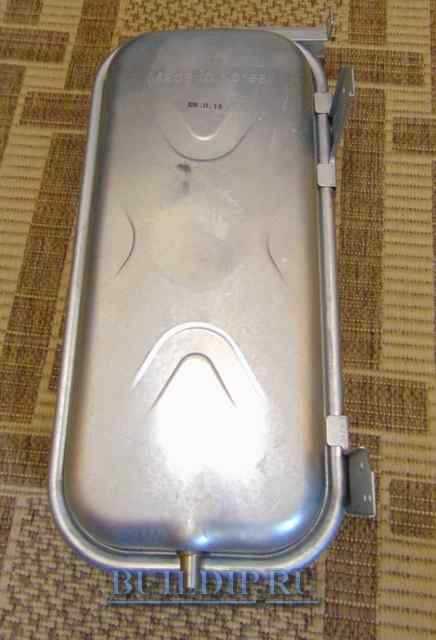

Проверяем целостность нового расширительного бака котла Navien.
И устанавливаем его на место.

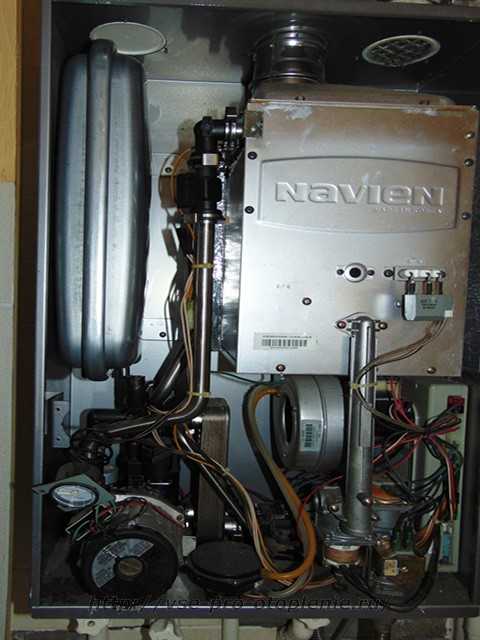

Новый расширитель газового котла Navien установлен.
Теперь подсоединяем к нему шланг. Если новый расширительный бак у настенного котла такой же, то вам повезло. А если штуцер смещен в сторону, то обязательно проверьте, не пережат ли шланг. В нашем случае, у старого бака отверстие находилось спереди, а у нового по центру. Пришлось укоротить шланг на 1 сантиметр, дабы избежать перегиба.
Теперь нужно поставить на место фильтр и сливную пробку. Заполняем систему водой, открыв краны. Запитайте котел до нужного давления вентилем снизу котла. Если из фильтра или слива подтекает вода, то желательно заменить резиновые прокладки. Если же их нет под рукой, то можно под них намотать ленту ФУМ.

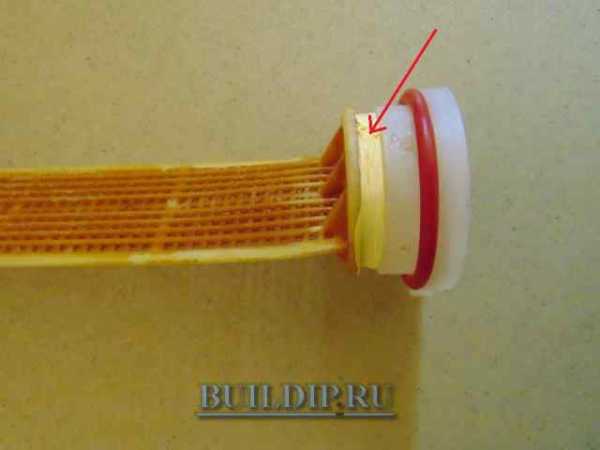

Уплотнение фильтра.
Теперь надеваем крышку и включаем котел. Через некоторое время воздух автоматически сбросится, и настенный газовый котел Navien будет работать в нормальном режиме.
buildip.ru
В статье изложен личный опыт устранения неисправности газового котла Navien Ace – замена расширительного бака. Какой инструмент и расходные материалы понадобиться, что подготовить, что может сломаться при ремонте.
Определяем неисправность котла и готовимся к ремонту
Прежде всего, убедитесь, что расширительный бак вашего котла неисправен. Сделать это довольно просто. При заполнении его водой, давление в системе очень сильно меняется. От минимального давления, при неработающем котле, до 3 Бар, при нагреве. Нередко, при этом, срабатывает предохранительный клапан. Для полной уверенности нужно отключить бак от системы, слить с него воду и проверить давление в нем.
Если давление меньше 1 Бар, то сначала подкачайте до нужного давления, а через некоторое время снова проверьте. Попробуйте стравить воздух через ниппель. Если оттуда пошла вода, то бак подлежит замене. Если нет, то нужно проверить ниппель, возможно дело в нем.
Для замены расширителя нам понадобится крестовая отвертка длинной не меньше 200 мм. Отвертка короче не подойдет, так как доступ к одному винту очень затруднительный. Так же неплохо иметь под рукой пассатижи. А если хотите совсем быстро произвести ремонт, то позаботьтесь заранее о ремонтном комплекте прокладок на фильтр и сливную заглушку. Есть очень большая вероятность, что при снятии они потекут.
Перед тем, как приступить к ремонту газового котла Navien перекройте все краны. Подвод воды, краны на отопление, газовый кран. Обязательно отключите газовый котел от электричества.
Для ремонта необходимо снять переднюю крышку. Крестовой отверткой открутите два винта в нижней части котла NAVIEN.
Затем снимите сверху две защелки.
Снятие передней крышки газового котла Navien.
Переднюю крышку можно снять. Сбросьте давление при помощи предохранительного клапана. Теперь слейте из расширителя воду. Для этого снизу снимаем сливную пробку и водяной фильтр.
Сливная пробка и водяной фильтр котла.
Чтобы снять пробку, поверните ее против часовой стрелки на половину оборота и потяните вниз. Не забудьте подставить емкость для слива воды. Чтобы снять фильтр, вытаскиваем металлическую скобу и тянем фильтр вниз. Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. На это может потребоваться до получаса времени.
Открутите манометр, чтобы облегчить доступ к баку.
Манометр котла.
Теперь отсоедините расширительный бак от системы. Для этого снимите резиновый шланг, расположенный снизу.
Снимаем расширительный бак настенного газового котла Navien.
Для снятия хомута используйте пассатижи. Теперь открутите три винта, которые крепят расширитель к корпусу.
И аккуратно снимите его.
Расширитель снят.
Берем новый бак, предварительно проверяем давление в нем, при необходимости, подкачиваем автомобильным насосом.
Проверяем целостность нового расширительного бака котла Navien.
И устанавливаем его на место.
Новый расширитель газового котла Navien установлен.
Теперь подсоединяем к нему шланг. Если новый расширительный бак у настенного котла такой же, то вам повезло. А если штуцер смещен в сторону, то обязательно проверьте, не пережат ли шланг. В нашем случае, у старого бака отверстие находилось спереди, а у нового по центру. Пришлось укоротить шланг на 1 сантиметр, дабы избежать перегиба.
Теперь нужно поставить на место фильтр и сливную пробку. Заполняем систему водой, открыв краны. Запитайте котел до нужного давления вентилем снизу котла. Если из фильтра или слива подтекает вода, то желательно заменить резиновые прокладки. Если же их нет под рукой, то можно под них намотать ленту ФУМ.
Уплотнение фильтра.
Теперь надеваем крышку и включаем котел. Через некоторое время воздух автоматически сбросится, и настенный газовый котел Navien будет работать в нормальном режиме.
Источник
openstroi.ru
Навьен газовый котел давление в расширительном бачке — Здоровье в Каждый Дом
Можно ли настроить газовый котел Navien Ace 13K на режим поддержания температуры в помещении и при этом лимитировать температуру воды в системе не выше 70С?Каким должно быть давление в расширительном баке котла. Как проверить датчик топлива в баке автомобиля. Падает давление в газовом котле — причины и решения.Нередко специалисты сервисных центров сталкиваются с вопросами типа «Почему в моем котле Навьен падает давление?».Что же создает давление в расширительном баке? Газовый котел Navien является самым распространенным в России, и считается очень качественным, его устанавливают как в квартирах, так и в загородных частных домах, на дачах.За давление отвечает расширительный бак. Отопительные газовые котлы нагревают теплоноситель посредством сжигания природного газа, от сгорания которого вырабатывает многоПригласить мастера на дом для диагностики и проверки расширительного бачка. О чем говорит давление в расширительном бачке отопления. Воздушная пробка как причина повышения давления. Какое же должно быть давление в расширительном бачке двухконтурного котла BAXI? Нужен ли расширительный бак для настенного газового котла baxi? Падает давление в котле. У меня вопрос: каким оно должно быть? В видео показано как отрегулировать давление воздуха в расширительном баке газового котла.Как накачать расширительный бачок в котле отопления. Падает давление в котле. Сбросьте давление при помощи предохранительного клапана.Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. В видео показано как отрегулировать давление воздуха в расширительном баке газового котла.Как накачать расширительный бачок в котле отопления.
Видеообзор газового котла Навьен серии Делюкс с закрытой камерой сгорания Промывка котлов и газовых колонок.При последующем нагреве вода заполняет весь расширительный бак, и упирается в его стенки, которые уже не могут погасить ее тепловое расширение, и давление начинает расти. Вопрос В видео показано как отрегулировать давление воздуха в расширительном баке газового котла.Пена в расширительном бачке автомобиля. Простой ремонт своими руками.В видео показано как отрегулировать давление воздуха в расширительном баке газового котла. Если предполагается значительная нагрузка на бачок, то и его объемыЧто же создает давление в расширительном баке? Эту роль берет на себя сжатый воздух, который находится вкак поднять давление в газовом котле котел навьен падает давление котел бакси baxi. Видео: двухконтурный газовый котел. Другие проблемы. Давление в закрытых системах отопления. Sergey Yudintsev.В видео показано как отрегулировать давление воздуха в расширительном баке газового котла. подскажите давление в расшир баке котла навьен 13?котел Navien Ace-13A Atmo, прошивка v 1 в эксплуатации 3 месяца.
Режим был установлен по температуре помещения.Возможно, проблема в том, что в расширительном баке отсутствует воздух под необходимым давлением и бак не выполняет свои функции. Автомобильным насосом создаете 1-1,2 кг/см2. на примере котла Saunier Duval Thema Classic F 24 Е Смотрите мои Ошибка 10 Е .Давление в расширительном бачке.Как поднять давление в котле. Снятие передней крышки газового котла Navien. Компоненты двухконтурных котлов Navien Ace. Газовый котёл NAVIEN ACE. Ariston (Аристон). Простой ремонт своими руками. Сбросьте давление при помощи предохранительного клапана.
Падает давление в газовом котле — причины и решения
Если вы хотите, чтобы ваш отопительный котел функционировал в оптимальном режиме, при котором и расход топлива, и эффективность его сгорания была на максимальном уровне, то вам предстоит узнать, на каком уровне должно быть давление в расширительном баке вашего агрегата. Именно этот элемент конструкции является наиболее важной его составляющей вне зависимости от типа топлива, на котором работает отопительная техника.
Без расширительного бака невозможно себе представить нормально функционирующий водонагревательный агрегат. В то же время давление в нем является причиной нормального рабочего процесса, при котором тепловая энергия эффективно передается от сгорающего топлива теплоносителю.
Нередко специалисты сервисных центров сталкиваются с вопросами типа «Почему в моем котле Навьен падает давление?». Причин этому может быть масса. Однако чтобы правильно их идентифицировать, важно понимать основные принципы работы оборудования.
Принципы работы
Как известно, жидкий теплоноситель при нагревании расширяется, что обусловлено банальными законами физики. Чтобы из-за этого не произошла разгерметизация системы, которая повлечет за собой поломку, инженерами была придумана такая конструкция как расширительный бак. Это резервуар, который нужен для перемещения в него излишков воды или антифриза. После того, как температура теплоносителя падает, излишки жидкости возвращаются в систему. Происходит это под давлением воздуха.
Размещение ёмкостей в отопительных агрегатах

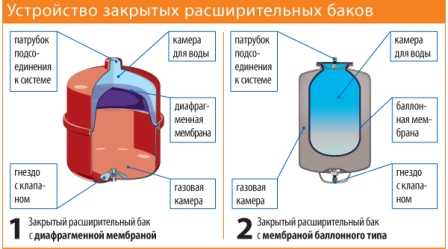

На сегодняшний день существует 2 основные вариации расширительных резервуаров в зависимости от отведенного им места в системе. Среди них:
- Встроенная емкость закрытого типа. Большинство новых агрегатов в наши дни комплектуются расширительными баками по умолчанию. Объем конструкции подбирается в зависимости от размеров и показателей продуктивности конкретного котла. Если предполагается значительная нагрузка на бачок, то и его объемы должны быть немаленькие. Открытый внешний бак. Такие резервуары зачастую используются тогда, когда циркуляция теплоносителя происходит под действием гравитации. Данная конструкция является открытым резервуаром, который монтируется в самой верхней точке всей отопительной системы. Жидкость, вытесняемая при повышении температуры теплоносителя, попадает в открытую емкость. При этом, когда температура воды падает, остатки из бака попадают в систему под воздействием гравитации и атмосферного давления.
Давление в баке
Что же создает давление в расширительном баке? Эту роль берет на себя сжатый воздух, который находится в закрытом резервуаре вместе с избыточным теплоносителем. Подобная конструкция делает работу системы максимально стабильной и надежной. Документация, которая идет в комплекте с оборудованием, содержит всю необходимую информацию относительно показателей давления.

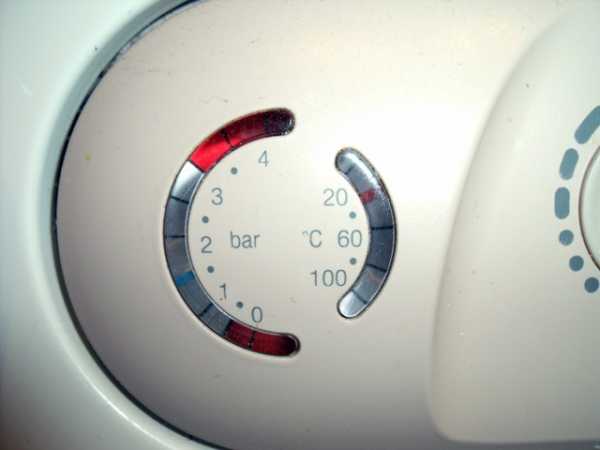

Как правило, для большинства моделей нормальным является диапазон от 1 до 1.2 атмосфер. При этом данный показатель измеряется при отсутствии теплоносителя в контуре. Зная оптимальный уровень в соответствии с документацией, вы всегда можете определить, когда в вашем котле Навьен падает давление.
Решение основных проблем
Владельцы отопительного оборудования, оснащенного расширительной ёмкостью, нередко сталкиваются с проблемой падения давления в этом важном для стабильной работы котла резервуаре. На различных форумах можно встретить множество вопросов типа «Что делать, если в котле Навьен падает давление?». Мы постараемся рассмотреть типичные проблемы на примере агрегатов Бакси, поскольку владельцы этой техники достаточно часто обращаются с подобными вопросами. При этом приведенная ниже информация, однозначно, будет полезна и обладателям агрегатов других торговых марок.
Немного о Baxi
Одной из наиболее распространенных причин, по которой падает давление в котле Baxi, можно считать утечку теплоносителя. Если вы используете антифриз, то будьте готовы к тому, что это вещество очень легко «находит» малейшие протечки. Чтобы устранить данную проблему, необходимо обнаружить и закрыть протечку. После этого нужно накачать расширительный резервуар до оптимального показателя давления (1-1.2 атмосферы).
Нередко в котле Бакси падает давление при снижении температуры теплоносителя. Когда агрегат запускается вновь, показатели, как правило, выравниваются, достигая нормального уровня. Специалисты не считают такие колебания нормой, но в то же время они не губительны для отопительной техники. Если же давление продолжает падать даже после запуска системы, то рекомендуется обратиться в сервисный центр.
Нередко падение давления происходит из-за того, что со временем бак просто-напросто «сдувается» через специальный ниппель. В этом плане резервуар ничем не отличается от велосипедной шины. Что нужно делать в этом случае?

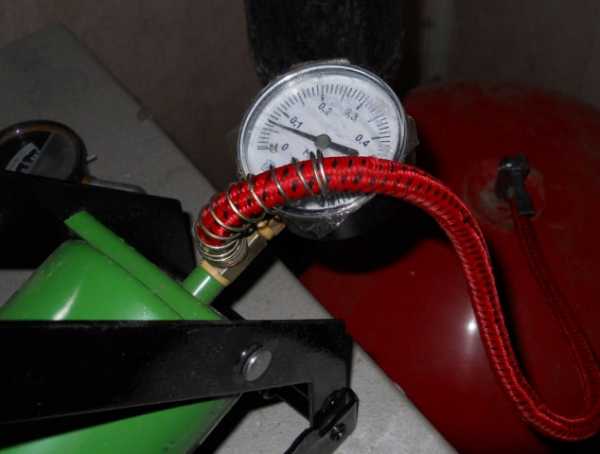

Если вы заметили, что в вашем котле Бакси падает давление, то в первую очередь необходимо отключить отопитель, отсечь его от системы водоснабжения и слить воду. После этого накачиваем бак с помощью автомобильного насоса с манометром для контроля давления. Качать нужно до того момента, пока не перестанет течь вода. После того, как теплоноситель весь вытек, нужно продолжать качать до уровня давления в 1 Бар. Затем подключаем все коммуникации к котлу, доводим давление до 1.2-1.5 Бар и запускаем отопление.
Если проблема повториться через какое то время, то, скорее всего, причина в ниппеле, и его просто нужно заменить. Стоимость такой замены, как правило, невысока.
Очевидно, что с такой проблемой как падение давления в котле Baxi и агрегатах других брендов сталкиваются многие. Тем не менее, если правильно подойти к вопросам диагностирования причины неисправности и сделать все по инструкции, то вам удастся достаточно быстро вернуть вашей системе отопления работоспособность.
Источники:
http://33000.tk/page6582-naven-gazovyy-kotel-davlenie-v-rasshiritelnom-bachke.html
vita-site.ru
А кран маевского на батарее есть? вот им и стравливайте
такое ощущение что у вас нет воды в системе. и в расширительный бак накачивают давление . а не стравливают воздух. давление в бачке должно быть 1,5 атмосферы
ппц вы наполнили бак водой поэтому и не работает, сбросьте давление в системе до нуля и накачайте воздухом баллон до 1 килограмма а затем долейте воду в систему по манометру на 08 кг, всё заработает
Это все решается легко . У вас в бачке нет воздуха . Вода при нагревании расширяется а бачок не работает . Все это делается так . Выключается котел снимается корпус под котлом перекрывают краны . Клапаном давления спускается вся вода из котла . Далее на бачке есть ниппель как у машины вот там проверяется давление воздуха . Оно должно быть 1,1 бар . Или просто посмотреть ритер на бачке там написано . Если давление меньше просто подкачиваете до нормы . Я подкачиваете компрессором для машины . Начинаете качать и клапаном спускаете воду которая осталась в котле . Потом года все на качаете доливает воды в систему до нормы 1 бар и пуск котла
Выше написано правильно. Проще . Вам нужно СЛИТЬ лишнюю воду из системы, а недостающее давление накачать воздухом. Через золотник в расширителе.
А воздух стравливается с автоотводчика воздуха стоит над циркуляционным нососом
