Инструкция по эксплуатации газового котла «ПРОМЕТЕЙ»

Инструкция по эксплуатации и основные требования по установке котла отопительного, газового «ПРОМЕТЕЙ» с керамической газовой горелкой.

Распечатать

1. Требования по установке:

1.1 Помещение,  в котором устанавливается котёл газовый должно соответствовать  следующим требованиям:

А) Объём не менее 7.5м³,  дверь или открывающееся окно с уличной стороны. Входная дверь должна открываться по  ходу движения из котельной. Выключатель освещения устанавливается снаружи. Высота потолка не менее 2.2м.

Б) Приточно-вытяжная вентиляция должна обеспечивать  котельную достаточным количеством воздуха для стабильной работы горелки (примерно 15м³ воздуха на 1м³ сжигаемого газа) и 3-х кратный воздухообмен котельной за один час.

1.2 Монтаж котла и дымохода производится с соблюдением мер пожарной безопасности. Расстояние от котла до сгораемых частей здания не менее 250мм, до несгораемых не менее 50мм. Расстояние от дымохода до сгораемых частей здания не менее 400мм, до несгораемых не менее 150мм. Устанавливается котёл на ровное несгораемое основание без уклонов.

1.3 Дымоход  желательно изготавливать из нержавеющей стали с прочистными люками на каждом повороте более 45° и отводом конденсата, с прочисткой и карманом для отложений в нижней части. С наружной стороны дымоход утепляется. При установки дымохода с внешней стороны здания проводятся мероприятия по защите утеплителя от осадков снаружи и конденсата с внутренней стороны (то есть утеплитель должен вентилироваться на случай намокания)

1.4 Диаметр дымохода подбирается на 20-30мм больше выходного патрубка дымохода котла. Дымоход устанавливается в приёмную  тарелку уловителя конденсата таким образом, чтобы конденсат из дымохода не попадал во внутреннюю часть котла и удалялся через специальный патрубок  тарелки уловителя, сток с  которого необходимо вывести наружу гибким шлангом. Высота дымохода не менее 5м. При этом, чтобы срез трубы не попадал в зону ветрового подпора.

1.5 Атмосферный расширительный бак устанавливается в верхней точке системы (желательно внутри помещения) и надёжно утепляется. Переливной и подающий трубопровод бака Ø25 и Ø20 соответственно изготавливаются из прямой, стальной трубы по кротчайшему расстоянию с уклоном от бака и надёжно утепляются.

1.6 При установки мембранного расширительного бака  на линию заполнения устанавливается редукционный клапан. В верхней точке системы устанавливается воздухоотделитель.

1.7 На подающий трубопровод котла устанавливается термометр и группа безопасности.

1.8 Не рекомендуется монтировать котёл в проёмы, стены и ниши.

2. Эксплуатация

2.1 Перед запуском котла убедиться, что в системе отопления достаточное количество воды и котёл сообщается с атмосферой через расширительный бак,  вентиль котла открыт, предохранительный клапан в исправном состоянии.

2.2 Перед розжигом горелки убедиться, что керамическое поле горелки в исправном состоянии и на нём нет посторонних предметов и мусора. С новой горелки необходимо снять защитную плёнку.

2.3 Розжиг горелки производить в следующем порядке:

а) Убедиться, что в помещении котельной нет запаха газа.

б) Убедиться, что кран на подающем трубопроводе закрыт.

в) Убедиться, в наличии тяги в дымоходе.
г) Убедиться, что кран на горелке закрыт, затем открыть концевой вентиль  на газовой магистрали, затем открыть смотровое окно на горелке и подать горящий факел ближе к середине керамического поля горелки, после чего открыть кран подачи газа на горелку или автоматику (указано в инструкции к автоманике). При этом возможен лёгкий хлопок.

д) В течении 5-7 секунд должен произойти розжиг, если этого не произошло, то вентиль  на горелке необходимо закрыть и последующий розжиг  горелки производить только после тщательной вентиляции топки и дымохода, но не раньше, чем через 5 минут повторив все действия в пункте

2.3.Г и 2.3.Д.

2.4 При работе котла температура теплоносителя на подачи котла должна быть не менее 65°С, а на обратном трубопроводе не менее 30°С, в противном случае в топке котла начинает образовываться конденсат, что отрицательно сказывается на работе котла и горелки.

2.5 Горелка регулируется таким образом, чтобы керамическое поле светилось как можно ярче от красного до ярко-красного цвета. Регулировка производится при помощи вентиля подачи газа на горелке и шибера на дымоходе или блока автоматики (см. инструкцию). В некоторых случаях есть необходимость калибровки выходных жиклёров. В режиме поддержки допускается синее свечение пламени, но только в том случае, если на стенках котла не образуется конденсат.

2.6 При появлении запаха газа в помещении ЗАПРЕЩАЕТСЯ:

 А)      Пользоваться открытым огнём.

Б)      Пользоваться электроприборами (включать, выключать).

В)      Продолжать эксплуатацию газового котла.

Необходимо незамедлительно прекратить подачу газа в котёл и тщательно проветрить помещение, затем вызвать специалиста из газового хозяйства.

2.7 В процессе эксплуатации на керамическом поле газовой горелки допускается появление мелких трещин, не влияющих на работу горелки.

2.8 Чтобы конденсат не задерживался внутри котла, в конструкции котла предусмотрены три отводящих патрубка: верхний (из дымохода), средний и нижний (из топки котла).  Из нижнего и среднего патрубка истечение конденсата допускается только в течение 15-20 минут после пуска котла, пока температура теплоносителя не поднимется до необходимой. Из верхнего постоянно.

2.9 Перед началом отопительного сезона необходимо аккуратно снять горелку, смести мусор и окалину мягкой кистью, затем продуть пылесосом или компрессором.

3. ЗАПРЕЩАЕТСЯ:

3.1 Поднимать давление в котле  выше 2кг/см².

3.2 Поднимать температуру теплоносителя в котле выше 90°С.

3.3 Производить розжиг котла, не убедившись, что:

а)      В системе отопления достаточное количество воды.

б)      При установки атмосферного расширителя котёл сообщается с атмосферой через     расширительный бак.

в)      При установки мембранного расширительного бака, группа безопасности и предохранительный клапан исправны.

г)      Вентиль котла открыт.

3.4 Наполнение перегретого котла водой.

3.5 Продолжительное время эксплуатировать котёл в режиме образования конденсата в топке.

3.6 Вносить какие либо изменения в конструкцию котла.

3.7 Эксплуатация котла  с неисправным дымоходом.

3.8 Производить подключение котла в места, не предусмотренные конструкцией (для этого имеются специальные  патрубки).

3.9 Использовать воду из системы отопления на какие либо нужды.

3.10 Устанавливать дымоход диаметром меньше, чем указан в п. 1.4.

3.11 Допускать к котлу детей и  лиц, не ознакомленных с данной инструкцией.

3.12 Устанавливать мембранный расширительный бак без группы безопасности и редукционного клапана заполнения системы отопления.

3.13 Производить розжиг котла, не убедившись, что предохранительный клапан на  подающем  трубопроводе котла  находится в исправном состоянии.

3.14 Оставлять работающий котёл на долгое время без присмотра.



Распечатать

prometey.kg

Котлы Прометей на твердом топливе: характеристики и отзывы

Содержание

1. Классический стальной ТТ котел «Прометей»
2. Автоматический котел на угле «Прометей Автомат»
3. Универсальные котлы «Прометей Комби»
4. Пиролизный котел длительного горения «Прометей Эко»

Введение

В суровых сибирских условиях производятся по настоящему эффективные и надежные твердотопливные котлы отопления «Прометей». В данной статье мы подробно разберем каждую модель из линейки устройств, работающих на твердом топливе. Надеемся наш обзор поможет вам сориентироваться в модельном ряду этого производителя и выбрать лучший котел для вашего дома.

Твердотопливные котлы «Прометей» являются детищем завода из Новосибирска «Сибэнерготерм». Производитель выпускает устройства различного назначения и модификаций. Помимо отопительных котлов в ассортименте компании множество другого оборудования для систем отопления.

Классический стальной ТТ котел «Прометей»

Завод «Сибэнерготерм» производит серию традиционных котлов на твердом топливе. В линейке присутствуют модели от 12 до 60 кВт. Котлы сделаны из прочной антикоррозийной стали толщиной 4 мм. Основное топливо для них – каменный уголь. В редких случаях допускается использование дров, однако эффективность работы на них ниже заявленной.

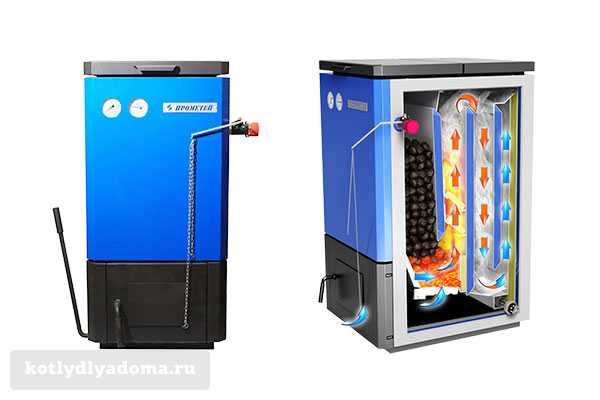

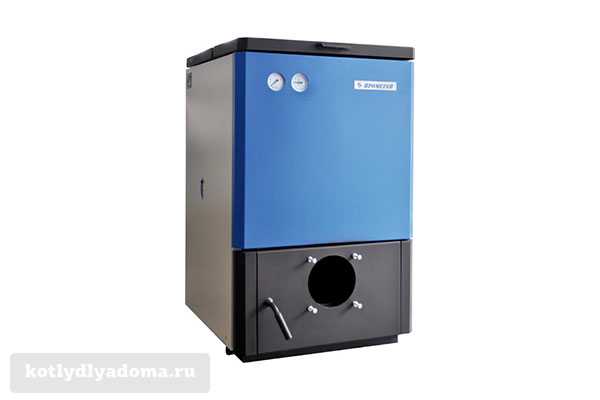

Фото 1: Твердотопливный котел на дровах и угле «Прометей»

Можно выделить следующие отличительные особенности этой серии:

• В конструкции котла применен метод верхней загрузки топлива. Засыпать уголь через крышку вверху котла гораздо удобнее чем закидывать в дверцу в боковой стенке. Размер загрузочной камеры позволяет добиться непрерывной работы в течении 8-12 часов.
• В качестве опции, как и у отечественного твердотопливного котла отопления Дон 16, существует возможность установки ТЭНа . Диапазон мощностей ТЭНов позволяет использовать их в качестве основного или аварийного источника нагрева.
• Трехходовой теплообменник увеличивает эффективность работы котла, благодаря улучшенному теплосъему.
• Колосники выполнены из чугуна повышенной прочности, что увеличивает срок их службы. Также они дают возможность полностью сбросить все топливо в зольник избежав тем самым перегрева котла.
• Встроенный регулятор тяги автоматически поддерживает нужную температуру в отопительной системе.

Модель мощностью 60 кВт несколько отличается от всей линейки. Вместо механического регулятора тяги применен дымосос. Также претерпела некоторые изменения и загрузочная камера. Добавлены дополнительные рычаги стряхивания колосниковой решетки и изменена подача первичного и вторичного воздуха. Зона активного горения обшита шамотным кирпичом, для большей термостойкости и дожига продуктов сгорания.

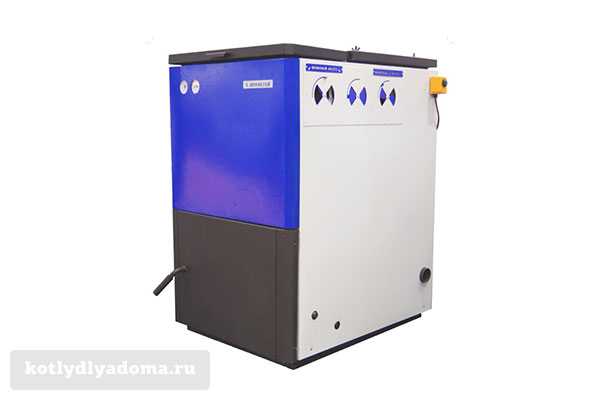

Фото 2: Мощный котел на твердом топливе «Прометей» 60 кВт

Ниже приведена таблица с основными характеристиками этой серии:

Мощность, кВт	12	16	20	24	32	45	60
Площадь помещения (макс), м²	100	150	180	230	300	420	600
Топливо	каменный уголь
Расход угля, кг/ч	3,2	4,7	6,1	7,6	8,9	14,2	18,6
КПД, %	84	78				82
Цена, руб	35 520	36 900	44 340	46 860	49 080	71 676	92 700

Один из владельцев котла на угле «Прометей» специально для kotlydlyadoma.ru оставил свой отзыв о его работе:

Вот уже 2 года как я использую твердотопливник «Прометей». Расскажу немного о его особенностях. Первое, что хочется отметить – большая камера загрузки, влезает 2 ведра угля, которых хватает на 8 часов примерно. Уголь нужен средних размеров не крупный и не мелкий. Крупный застревает, а мелкий мешает притоку воздуха. Котел удобно чистить — все внутренности легко доступны для обслуживания. По работе нареканий нет, не дымит, смола на стенках не откладывается.

Георгий, Новосибирск

Котлы на твердом топливе «Прометей» просты и удобны в работе, а возможность установки ТЭНа позволяет создать бесперебойную систему отопления.

Вернуться к оглавлению

Автоматический котел на угле «Прометей Автомат»

Линейка бытовых угольных котлов «Прометей Автомат» представлена одной моделью мощностью 40 кВт. Производитель выпускает и более мощные устройства до 800 кВт, но они уже по сути являются промышленными.

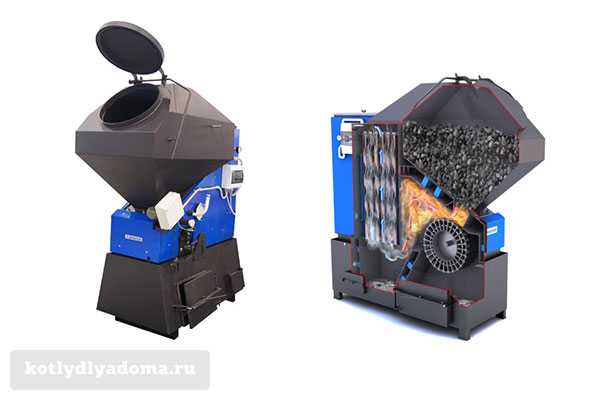

Фото 3: Котел «Прометей Автомат» с бункером и автоматической подачей угля

Рассмотрим особенности этого отопительного прибора:

• «Прометей Автомат» является котлом длительного горения. Он снабжен бункером для хранения запаса угля, и системой его автоматической подачи в камеру сгорания. Весь процесс контролируется автоматикой и не требует присутствия человека. При полной загрузке бункера, твердотопливный котел способен проработать автономно до 5 суток.
• Автоматизация процесса подачи, предъявляет особые требования к размеру угля. Основное топливо для «Прометей Автомат» это бурый длиннопламенный уголь с фракциями от 5 до 60 мм. Использование угля более низкого качества хотя и возможно, но не желательно.
• Процесс работы довольно прост. Уголь загружается в бункер и котел растапливается через специально отверстие. Дальше в дело вступает автоматика, которая по мере необходимости с помощью шагового двигателя подает новые порции топлива и вращает колосники для равномерного горения. Интенсивность горения регулируется дымососом. Для работы автоматики и дымососа требуется наличие электропитания.

На официальном сайте представлены следующие характеристики модели на 40 кВт:

Мощность, кВт	40
Площадь помещения (макс), м²	400
Топливо	бурый уголь
Расход топлива, кг/ч	9
Вместимость бункера, кг	360
КПД, %	75-90
Диаметр дымохода, мм	120
Цена, руб	145 000

Послушаем, что говорят о них владельцы:

Установил «Прометей Автомат» в свой загородный коттедж. В эксплуатации очень удобен – закинул уголь и забыл. Правда нужно следить за размером угля, крупный не подойдет. Единственный минус – зависимость от электропитания. При постоянных перебоях с электричеством, думаю такой котел не вариант.

Евгений, Челябинск

Для тех кто во главу угла ставит автономность и длительность горения это идеальный вариант. Правда цены на модели кусаются, и чтобы купить котел «Прометей Автомат» придется изрядно вложиться.

Вернуться к оглавлению

Универсальные котлы «Прометей Комби»

Основная особенность серии «Прометей Комби» это возможность комбинировать различные виды топлива: дрова, уголь, газ, пеллеты или дизель. Переключиться с одного вида на другой легко – достаточно просто сменить горелку.

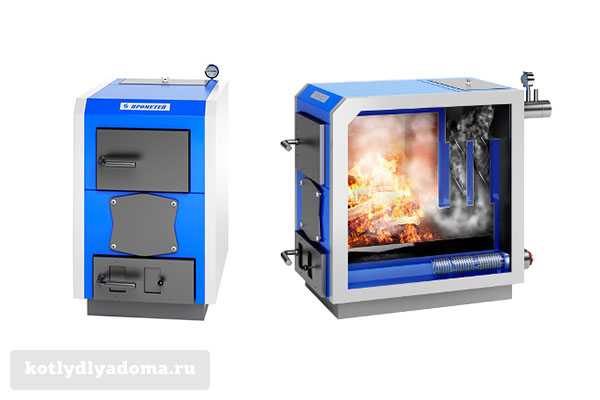

Фото 4: Комбинированный котел на пеллетах «Прометей» 25 кВт

Основное топливо для серии «Комби» это пеллеты. Устанавливаете пеллетную горелку, бункер с подающим шнеком и вот у вас готовый отопительный прибор на топливных гранулах, похожий на котел Кiturami на пеллетах с автоматической подачей.

Основные преимущества комбинированного котла «Прометей Комби» в следующем:

• Использование пеллет для отопления домов набирает популярность во всем мире по причине их экологичности. На выходе получается лишь горстка золы, а дымовые газы почти не содержат вредных примесей.
• Точная работа автоматики и эффективное сжигание топливных гранул позволяет добиться КПД в 90%.
• Одним из главных достоинств пеллетных котлов и серии «Прометей Комби» в частности это высокая автономность системы. Устройство контролирует все процессы автоматически, необходимо лишь досыпать пеллеты в бункер по мере необходимости.

У моделей мощностью 32 и 45 кВт несколько измененный дизайн, больше сориентированный на использование пеллет. Дрова в этих устройствах выполняют лишь функцию резервного топлива.

Фото 5: Котел на угле, дровах и пеллетах «Прометей» 32-45 кВт

Приведем основные параметры устройств серии «Прометей Комби»:

Мощность, кВт	25	32	45
Площадь помещения (макс), м²	250	320	450
Топливо	пеллеты (каменный уголь, дрова)
Расход пеллет (макс), кг/ч	7,2	7,2	11,6
Вместимость топки, л	80	60	95
КПД (на пеллетах), %	90
Диаметр дымохода, мм	140	145	180
Цена, руб	48 000	49 080	71 676

Специально для kotlydlyadoma.ru один из владельцев многотопливного котла «Прометей Комби» рассказал о нем пару слов:

Покупал «Прометей Комби» для использования его на дровах, а затем перевода его на газ с газовой горелкой, благо магистраль уже подводят. Но тут подвернулся поставщик пеллет, по хорошей цене и я решил попробовать его с пеллетной горелкой. Эффективность работы меня приятно удивила, сравнимо с газом и не нужно никаких согласований. Пеллеты досыпаю раз в неделю примерно, а в остальное время в котельной не бываю.

Николай Алексеевич, Красноярск

Если топливные гранулы в вашем регионе не проблема, советуем приобрести «Прометей Комби» и испытать его на практике. Благо всегда есть возможность перевести его на иной вид топлива.

Вернуться к оглавлению

Пиролизный котел длительного горения «Прометей Эко»

Завершает наш обзор рассказ о котле пиролизного горения «Прометей Эко». Завод выпускает всего один типоразмер этой модели мощностью 30 кВт. В отличии от предыдущих устройств, использующих традиционный способ сжигания топлива, в основу работы котла на дровах «Прометей Эко» положен метод пиролиза древесины.

Как известно, в процессе пиролиза сжигание твердого топлива происходит в два этапа. На первом этапе в загрузочной камере дрова тлеют при недостатке кислорода выделяя древесный газ. Посредством вентилятора пиролизный газ нагнетается в камеру сжигания, где происходит его сгорание при высокой температуре. Таким образом достигается значительно более высокая эффективность использования топлива, чем при обычном горении.

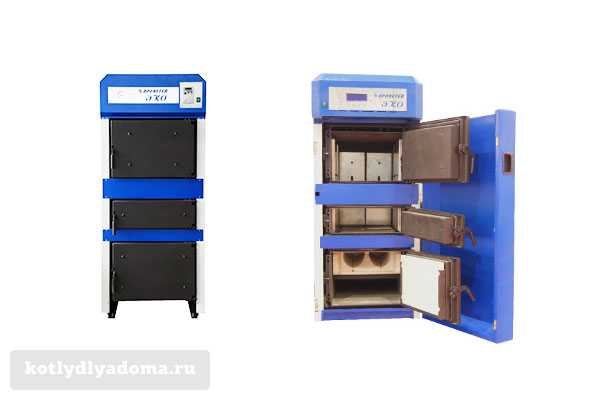

Фото 6: Газогенераторный котел длительного горения «Прометей Эко»

Главное требование к топливу для пиролизного сжигания это его сухость. Допустимо использование дров влажностью не менее 20%. При закладке более влажных дров, котел будет дымить и эффективность его упадет. Это справедливо для всех газогенераторов. Например, бытовой двухконтурный котел пиролизного горения Буржуй К имеет такие же требования к топливу.

Пиролизные котлы «Прометей Эко» выпускается в двух модификациях Комфорт и Оптима. «Эко Комфорт» управляется автоматически, тогда как «Эко Оптима» имеет ручное управление.

Кратко рассмотрим их плюсы:

• Длительность горения при пиролизе существенно выше чем при классическом сжигании. Загружать котел придется реже обычного.
• Почти полное сгорания топлива, с минимальным образование золы и газообразных отходов, позволяет им соответствовать самым высоким экологическим нормам.
• Максимальный теплосъем позволяет добиться высоких значений КПД до 93%.

Основные технические характеристики серии «Прометей Эко»:

Мощность, кВт	30
Площадь помещения (макс), м²	300
Топливо	дрова (бурый уголь)
Объем камеры загрузки, л	170
КПД, %	93
Диаметр дымохода, мм	150
Цена, руб	198 000

Ну и в заключении отзыв владельца:

Долго выбирал пиролизник для дачи, в итоге остановился на «Прометей Эко». Цены конечно кусаются, но характеристики меня впечатлили. Установили мне его быстро, особых проблем не возникло. Пользуюсь вот уже месяц почти, дрова сжигает практически полностью. Золы как таковой и нет почти, а из трубы не дым, а пар слегка идет. По расходу дров не скажу, в следующем месяце постараюсь замерить сколько жрет.

Валентин, Абакан

Подробнее об установке, обвязки и подключении котла «Прометей» посмотрите в следующем видео:

Вернуться к оглавлению Заключение

Завод «Сибэнерготерм» выпускает котлы на твердом топливе для самых разнообразных систем отопления, что не сложно и запутаться. Надеемся наш обзор помог вам сориентироваться среди всего многообразия котлов «Прометей» и вы смогли выбрать наиболее подходящий отопительный прибор для вашего дома.

kotlydlyadoma.ru

Котел отопительный твердотопливный «Прометей». Руководство по эксплуатации – часть 3

Эта страница является частью одной статьи. Чтобы получить остальные части статьи, наберите ее название в строке поиска вверху.

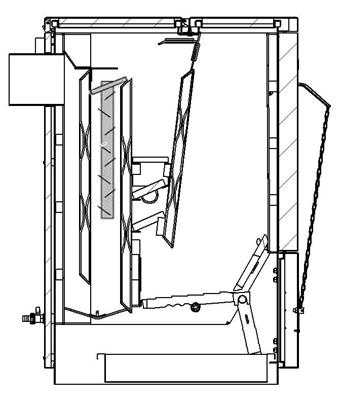

Рис. 21 Установка турбулятора в тракт дымовых газов

8.7 Использование турбулятора (только у типов 16, 32)

Турбулятор обеспечивает завихрение в дымовых каналах и благодаря этому способствует лучшему использованию энергии, особенно зимой. К началу отопительного сезона и в переходное время мы рекомендуем удалить турбулятор из отопительного котла.

• При наружных температурах ниже -7°C вновь вставить турбулятор в котел.

8.8 Выключение отопительного котла

Для остановки отопительного котла необходимо, чтобы полностью, без остатка сгорело все топливо.

Мы не рекомендуем ускорять этот процесс.

• При долгосрочном отключении отопительного котла (например, в конце отопительного сезона) нужно тщательно прочистить котел для предотвращения коррозии.

• При опасности взрыва, воспламенения, загазованности или испарений можно остановить процесс горения, залив топку водой.

8.9 Предотвращение конденсации и смолообразования

При слишком низкой отопительной нагрузке на поверхностях нагрева может возникнуть конденсат. Конденсат стекает вниз и попадает в зольную камеру.

• Проверить по термометру температуру воды в рабочем режиме, которая должна быть выше 65°C.

• Несколько раз растопить котел, удалив турбулятор. Из-за отложений сажи, возникающих при нормальном режиме работы, опасность конденсации снижается.

Точка росы продуктов сгорания лежит около 65°C, и поэтому их температура на поверхностях нагрева не должна быть ниже 65°C.

Возникновение конденсата в загрузочной камере указывает на повышенное содержание влаги в топливе (влажное топливо). В этом случае конденсат может возникнуть при температуре котла выше 65 °C.

Аналогичные причины способствуют смолообразованию (низкая мощность, пониженные температуры), а также при неправильно отрегулированном процессе горения – при недостатке третичного воздуха. Смола оседает на дне дымовых каналов и затрудняет открывание крышки отверстия для чистки.

Смолу можно соскоблить только в теплом состоянии, для этого выполните следующее:

• Растопите котел лучше всего мягкой древесиной.

• При достижении температуры примерно 90°C закройте все вентили на отопительных приборах.

• Выньте шуровкой крышку из отверстия для чистки.

• Удалите скребком смолу с днища котла и с поверхностей нагрева.

Устранение неисправностей

9 Устранение неисправностей

При возникновении неисправности попытайтесь ее устранить или сообщите об этом специалисту отопительной фирмы. Лица, эксплуатирующие установку, могут проводить только простую замену частей колосниковой решетки, шамотных кирпичей и уплотнений.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Запасные части можно заказать по каталогу. Используйте только фирменные запчасти.

Неисправность	Причина	Устранение
Мощность слишком мала.	– Плохо установлена крышка отверстия для чистки.	– Правильно установить крышку отверстия для чистки на дне зольной камеры.
	– Неплотно закрыта верхняя крышка и загрузочная дверца.	– Проверить уплотнение, заново выровнять или заменить.
	– От днища камеры отошел герметик.	– Заменить герметик.
	– Недостаточная тяга.	– Отрегулировать дымовую трубу.
	– Теплотворная способность топлива слишком низкая.	– При низкой наружной температуре использовать топливо с более высокой теплотворной способностью.
Невозможно выполнить регулировку, огонь не горит всю ночь.	– От днища камеры отошел герметик.	– Заменить герметик.
	– Неплотно закрывается дверца зольной камеры.	– Проверить уплотнение, заново выровнять или заменить.
	– Слишком большая тяга.	– Уменьшить тягу дымовой заслонкой, согласовать с дымовой трубой.
Высока температура воды в котле и при этом этим низкая температура отопительных приборов.	– Слишком большое гидравлическое сопротивление, особенно в системах без активной циркуляции.	– Обеспечить преодоление гидравлического сопротивления, установив, например, циркуляционный насос.
	– Слишком большая тяга или высокая теплотворная способность топлива.	– Уменьшить тягу дымовой заслонкой.

Таб. лица 5 Устранение неисправностей

Паспорт

10 Паспорт

10.1 Свидетельство о приемке

Котёл_______________ заводской №_______________ изготовлен в соответствии с требованиями технической документации и испытан пробным гидравлическим давлением 3бар в течение 5 минут.

После испытания вода из котла удалена и внутренняя полость осушена.

Котёл соответствует требованиям безопасности и признан годным для эксплуатации.

Производственный мастер_____________________(подпись, расшифровка подписи)

_____________(число, месяц, год)

Представитель ОТК __________________________(подпись, расшифровка подписи)

_____________(число, месяц, год)

М. П.

10.2 Свидетельство об упаковывании

Котёл упакован согласно требованиям, предусмотренным действующей конструкторской документации

в соответствии с комплектом поставки.

Кладовщик-упаковщик_____________________ (подпись, расшифровка подписи)

_____________(число, месяц, год)

10.3 Сведения о продаже (заполняется торговой организацией)

Отопительный котел Прометей __________№____________________________________

заводской номер

Дата выпуска «_____»__________________20____

Продан____________________________________________________________________________

наименование предприятия торговли

Дата продажи «_____»__________________20___

Следов повреждения не выявлено, котел признан годным к эксплуатации.

Подпись продавца: _______________________

Подпись покупателя: _______________________ МП

Гарантийные условия

11 Гарантийные условия

На котел распространяется гарантия в течение 12 месяцев с момента ввода его в эксплуатацию, но не более 18 месяцев с момента продажи котла.

В случае обнаружения заводских дефектов в гарантийный период завод-изготовитель гарантирует бесплатный ремонт котла.

ВНИМАНИЕ! Для обеспечения безотказной работы котла клиент должен вызвать специалиста уполномоченного сервисного центра для освидетельствования правильности монтажа котла и проведения пуско-наладочных работ. Для вызова специалиста необходимо обратиться в уполномоченный сервисный центр. Если место работы котла находится за пределами области, в которой расположен уполномоченный центр, клиентом оплачивается стоимость транспортных издержек. При обнаружении нарушений монтажа или условий, не позволяющих произвести пуско-наладку котла, специалистом уполномоченного сервисного центра даются рекомендации по устранению нарушений в акте пуско-наладочных работ.

Условия вступления в силу гарантийных обязательств:

Пуско-наладочные работы должны производиться только специалистами уполномоченного сервисного центра. При эксплуатации котла обязательно проводить ежегодное техническое обслуживание. Работы по ежегодному техническому обслуживанию могут производить только работники специализированной организации, которая имеет лицензии на проведение данных работ.

Гарантия не распространяется, если:

– не выполнены условия вступления в силу гарантийных обязательств;

– монтаж или техническое обслуживание котла производились с нарушением инструкций по монтажу, техническому обслуживанию и требованию настоящего паспорта, а также с нарушением действующих строительных норм и правил;

– отказы в работе котла вызваны несоблюдением правил руководства по эксплуатации;

– отопительный котел использовался не по назначению;

– параметры в гидравлической, электрической, топливопитающей сетях не соответствуют техническим

характеристикам котла.

С условиями гарантии ознакомлен ________________/____________________________________/

подпись ФИО

Акт пуско-наладочных работ

Приложение №1

Акт пуско-наладочных работ

Отопительный котел ПРОМЕТЕЙ _______ заводской №_____________________________________

установлен в г.________________________________ по ул.______________________________________

в доме №__________ кв.___________ и пущен в эксплуатацию представителем сервисной службы

________________________________________________________________________________________

наименование организации

Замечания по монтажу котла (заполняется представителем сервисной службы):_____________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

С замечаниями ознакомлен _______________________/_________________________________________

подпись ФИО клиента

ВНИМАНИЕ! Замечания сервисного техника должны быть устранены в 3-х дневный срок, в случае невыполнения данного условия гарантия на котел не распространяется.

Пуско-наладочные работы проведены «______»________________________20__г.

МП

замечаний по монтажу котла нет _____________________/_______________________

подпись ФИО техника

Талон на гарантийный ремонт котла

Приложение №2

Талон на гарантийный ремонт котла №____________

Отопительный котел ПРОМЕТЕЙ _______заводской №______________________________________

установлен в г ________________________________по ул.________________________________________

в доме № __________кв.__________

Претензии по работе котла (заполняется клиентом)______________________________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

Выполненные работы (заполняется представителем сервисной службы)_____________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

__________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

Замененные узлы и детали (заполняется представителем сервисной службы):_________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

Замечания по котельной (заполняется представителем сервисной службы)___________________________

___________________________________________________________________________________________

___________________________________________________________________________________________

Дата гарантийного ремонта котла «______»______________________20___г.

Претензий по ремонту не имею

_____________________/____________________________________

подпись ФИО клиента

____________________/_____________________________________

подпись ФИО техника

МП

Для заметок

­­­­­­____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

pandia.ru

Монтаж и установка котла длительного горения Прометей

___________________________________________________________________________

Рекомендации по установке и монтажу автоматических котлов длительного горения Прометей

Котлы Прометей-Автомат могут устанавливаться в отдельные здания и подвальные помещения, в котельную или неподстредственно в отапливаемые помещения с бетонным покрытием.

Необходимо обеспечить: расстояние между котлом и топливом не менее 2-х метров; безопасное расстояние до находящихся по близости воспламеняемых материалов от агрегата, отопительного оборудования, дымоотвода или применять такую теплоизоляцию, которая обеспечит температуру нагревания на поверхности воспламеняемого материала при эксплуатации, даже при наибольшей тепловой нагрузке, ниже температуры
воспламенения.

Установку и монтаж котла Прометей-Автомат выполнять строго в соответствии с действующими правилами Строительного Надзора а также действующими стандартами и нормами.

Шлаки и золу разрешается убирать только в полностью охлажденном состоянии и поместить в тару, приготовленную для этой цели, чтобы отнести в шлакохранилище или в другое выделенное для этой цели место.

Котлоагрегат состоит из трех основных конструкционных элементов: корпус, загрузочный бункер, зольник. Для предотвращения поступления воздуха, паз между корпусом аппарата и зольником, со всех сторон герметично замуровать строительным раствором (известь, цемент и песок). Зольник имеет водяное охлаждение и отдельное отверстие для спуска воды (рис.1).

К установке котлов длительного горения Прометей предъявляются следующие требования:

– расстояние от фронтов котлов или выступающих частей топки до противоположной стены котельной должно составлять не менее 3 м, для мелких котлов, имеющих длину топки (обслуживаемой с фронта) не более 1 м, это расстояние может быть уменьшено до 2м;

– если фронт котлов или выступающих частей топок расположен один против другого, то расстояние между ними должно составлять не менее 4 м;

– ширина проходов между котлами или между котлами и стеной помещения должна быть не менее 1 м, при этом ширина между отдельными выступающими частями котла, а также отдельными выступающими частями здания, лестницами, рабочими площадками и т. не менее 0,8 м.

Автоматический угольный котел Прометей 40 может эксплуатироваться в режиме открытой и закрытой водяной системы.

Для эксплуатации котельного агрегата с открытой водяной системой между ним и расширительным бачком в каждую отопительную систему нужно установить предохранительный трубопровод (предохранительный восходящий, предохранительный нисходящий или расширительный трубопровод).

Монтаж дымовых труб

Котлы длительного горения Прометей стыкуются со стандартной дымовой трубой. Дымовые газы вытягиваются из котла и нагнетаются в дымовую трубу дымососом. Так как дымовые газы на выходе имеют небольшую температуру, достаточно иметь обычную бытовую трубу кирпичной кладки, вместо дымовых труб из специальных материалов.

При отоплении только углем, древесиной и коксом, а также при смешанном отоплении с использованием топочного мазута нет необходимости в футеровке дымовой трубы.

При использовании некоторых биотопочных материалов может повышаться количество хлора и водяных паров, поэтому рекомендуется использовать кислотостойкую или шамотную футеровку дымовой трубы, или установить серийно выпускаемую промышленностью дымовую трубу с теплоизолирующей и кислостойкой футеровкой.

Требуемая естественная тяга воздуха при выключенном дымососе 35 Па ГОСТ 20548-87. При такой тяге достаточно трубы длиной приблизительно 7 м (от места подключения котла к дымовой трубе до верхней конечной точки).

Не использовать трубу меньше этой длины, но и не использовать длинную или больше требуемого аппаратом диаметра трубу, если местные условия (флюгарка дымовой трубы) этого не требуют т.к. слишком большая тяга мешает остановке котла и может привести к переотоплению и перерасходу топлива.

Присоединение нескольких угольных автоматических котлов длительного горения Прометей к одной трубе требует индивидуального аэродинамического расчета, исходя из требований:

– площадь сечения трубы нельзя уменьшить по длине;

– обеспечить возможность безопасной чистки дымовой трубы;

– нельзя присоединить котел, работающий на твердом топливе к дымовой трубе, к которой уже присоединили отопительное оборудование, работающее на газе;

– минимальная высота дымовой трубы при работе на твердом топливе 5м;

Размеры сечения дымовых труб, предложенные для котлов Прометей-Автомат: 40квт 20×20см (или с диаметром в 180мм с теплоизоляцией и кислотостойкой футеровкой).

Котельная или помещение, где установлен агрегат, должен иметь не закрываемый вентиляционный люк, через который может поступать свежий воздух. Вентиляционный люк должен иметь площадь, не менее, тройного сечения дымовой трубы.

Длина соединительной трубы между дымовой трубой и дымососом не должна быть менее 50 см, чтобы уменьшить уровень шума и оптимизировать движение потока в трубе.

Электрооборудование автоматического котла Прометей

Электрооборудование приводится в действие от блока управления с напряжением 220 В или 400 В, 50 Гц. При эксплуатации котла электроэнергия требуется для привода: двигателя электропривода шагового устройства, двигателя дымососа и датчиков. Потребляемая мощность аппарата ~180 Ватт.

Перечисленные потребители задействованы только в рабочем режиме, когда котельный агрегат не производит тепло, его потребление электроэнергии минимально. Без электроэнергии аппарат не работает, ручной режим работы не предусмотрен.

По сигналам датчиков, управление включает необходимые для работы котла электродвигатели и запускает производство тепла, также по сигналам датчиков управления останавливает производство тепла.

Включение-выключение вручную требуется только при регулировке работы котла. Водяной термостат показывает температуру воды в котле, его целесообразно отрегулировать в пределах 60-80°C.

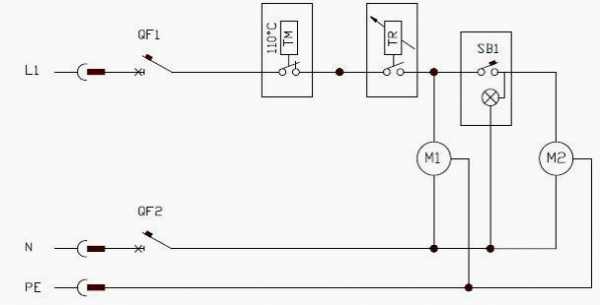

Рис.3. Схема котла длительного горения Прометей электрическая принципиальная

TM – Термостат ограничительный TS RM-110, TR – Термостат TR2, SB1 – Выключатель с индикацией, M1 – Дымосос ДС-М1 1ф-220в 90Вт, M2 – Мотор-редуктор 41K25GN-C, 220В, QF1 – Авт.выкл. ВА 47-29 1П С 6А, QF2 – Авт.выкл. ВА 47-29 1П С 6А

Датчики и электродвигатели соединены электрическими проводами с блоком управления согласно приложенной схеме рис.2. На блоке управления установлен главный выключатель (автоматический прерыватель тока).

Блок управления подключен к электросети заземленной штепсельной вилкой или непосредственным соединением. Отключение котла от электросети можно произвести выключением штепсельной вилки или обесточиванием.

Терморегулятор воды установлен в блоке управления. В целях безопасности, в блок установлен и второй, аварийный термостат, который останавливает работу агрегата при достижении температуры воды 95 °C. После охлаждения котла обратное включение термостата выполняется вручную.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

ЧП Коваленко ПАСПОРТ на котел водогрейный длительного горения Прометей «КВДГ» инструкция по эксплуатации

КАМИН ПОДВЕСНОЙ С ПОВОРОТНЫМ МЕХАНИЗМОМ

Комплектация Механизм поворотный Труба дымохода (L=500 мм) Паспорт Руководство по монтажу и эксплуатации Шибер Корпус камина (топка) Решетка колосниковая Руководство по монтажу и эксплуатации Сетка передняя

Подробнее

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. НАЗНАЧЕНИЕ КОТЛА 1.1. Котел отопительный водогрейный стальной модели «СарЗЭМ» предназначен для водяного отопления жилых и производственных помещений с принудительной циркуляцией воды в системе отопления.

Подробнее

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ «К»

СОДЕРЖАНИЕ Твердотопливный котел «К» 2 Твердотопливный котел «FК» 4 Пеллетный камин «BIOlux» 6 Пеллетный котел «СOMPACT 20» 8 Пеллетный котел «TKAN 1-2» 10 Пеллетный котел «BIOMAX» 12 Буферная емкость

Подробнее

КОТЛЫ С ИННОВАЦИОННЫМ

КОТЛЫ С ИННОВАЦИОННЫМ СПОСОБОМ ГОРЕНИЯ «КОТЛЫ «СВЕЧКИ» Котлы твердотопливные длительного горения марки КВр и COMFORT предназначены для отопления различных помещений, площадью от 50 до 450 м 2, оснащенных

Подробнее

Инструкция по монтажу и эксплуатации

Инструкция по монтажу и эксплуатации ВНИМАНИЕ! БЕЗ ИЗУЧЕНИЯ ДАННОГО РУКОВОДСТВА УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ ПЕЧЬ-КАМИН: «Бранденбург» ЗАПРЕЩЕНО! Техническое описание и инструкция по монтажу и эксплуатации

Подробнее

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ «К»

СОДЕРЖАНИЕ Твердотопливный котел «К» 2 Твердотопливный котел «FК» 4 Пеллетный камин «BIOlux» 6 Пеллетный котел «СOMPACT 20» 8 Пеллетный котел «TKAN 1-2» 10 Пеллетный котел «BIOMAX» 12 Буферная емкость

Подробнее

ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОТЛЫ ТВЕРДОТОПЛИВНЫЕ КП 10 100 квт 2016 г. 1 Содержание 1 Уважаемый покупатель 2 Правила техники безопасности 3 Условные обозначения, размещенные на котле 4 Назначение

Подробнее

Каталог бытовой отопительной техники 2012

S121 2 Logano Цены Характеристики и особенности Стальной отопительный котел, работающий на древесном твердом топливе, предназначен для теплоснабжения коттеджей и небольших сооружений различного назначения

Подробнее

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ «К»

СОДЕРЖАНИЕ Твердотопливный котел «К» 2 Твердотопливный котел «FК» 4 Пеллетный котел «TKAN 1-2» 6 Пеллетный котел «BIOMAX» 8 Буферная емкость «АК / AK-B / AK-S / AK-BS» 10 Пеллетный котел «TKAN 60-300»

Подробнее

ЧУГУННАЯ ОТОПИТЕЛЬНАЯ ПЕЧЬ

0001 ЧУГУННАЯ ОТОПИТЕЛЬНАЯ ПЕЧЬ ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ Россия, Москва УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! ПОЗДРАВЛЯЕМ ВАС С УДАЧНЫМ ВЫБОРОМ! Инструкция по монтажу и эксплуатации предназначена для изучения

Подробнее

Часть 1 Дымоходы и тяга

Часть 1 Дымоходы и тяга PAGE 1 – Chapter 1 Дымоходы и тяга Основные функции дымохода: 1. Создание тяги для горения 2. Вывод дымовых газов из здания Хорошая тяга необходима для хорошего горения. Обычно

Подробнее

Банная печь ГОРЫНЫЧ-3

Банная печь ГОРЫНЫЧ-3 Технический паспорт по установке и обслуживанию 1. НАЗНАЧЕНИЕ. Печь предназначена для отопления парильного отделения бани и ее смежных помещений, получения качественного пара и нагрева

Подробнее

Пеллетный котел KRP

www.ikiturami.ru Пеллетный котел KRP 5.신형펠릿-RUS.indd 1 2013-12-20 오전 9:55:51 Пеллетный котел KRP Трехходовой теплообменник с высоким КПД более 92% Автоматическое золоудаление Теплообменник ГВС из нержавеющей

Подробнее

Дровяная печь для пиццы «7 пицц» ПАСПОРТ

Дровяная печь для пиццы «7 пицц» ПАСПОРТ Наши продукты спроектированы для удобного использования. Для получения максимальных преимуществ использования устройства и гарантии безопасности очень важно прочесть

Подробнее

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ. ОТМЕТКИ О ПРОДАЖЕ

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ. ОТМЕТКИ О ПРОДАЖЕ Печь-камин «Бранденбург» признан годным к эксплуатации. Дата выпуска Мастер ОТК (подпись) Подписи покупателя С условиями гарантии ознакомлен. Наименование торгующей

Подробнее

Отопительная печь БАРГА

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «Сибтеплоэнергомаш» Отопительная печь БАРГА ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ г.новосибирск 2014 www.sten.ru ВВЕДЕНИЕ Печи “Барга” выделяются на фоне других

Подробнее

Инструкция по установке Jøtul F 600

Инструкция по установке Jøtul F 600 Содержание 1.0 Нормативная база 2.0 Технические данные 3.0 Установка 4.0 Текущий ремонт 5.0 Дополнительное оборудование Чертежные эскизы 1.0 Нормативная база Установка

Подробнее

REX/REX F/REX K/REX K F REX DUAL/REX DUAL F STR

ТЕХНИЧЕСКОЕ РУКОВОДСТВО REX/REX F/REX K/REX K F REX DUAL/REX DUAL F STR СТАЛЬНЫЕ ГЕРМЕТИЧНЫЕ КОТЛЫ СОДЕРЖАНИЕ 1 ПРАВИЛА ПОЛЬЗОВАНИЯ… 2 2 ТЕХНИЧЕСКИЕ ДАННЫЕ… 3 2.1 КОТЕЛ REX/REX F/REX K/REX K F 7 130…

Подробнее

Печь Chamane. Инструкция

Печь Chamane AD6156 44 Инструкция Вы приобрели наше изделие. Благодарим Вас за оказанное доверие. В процессе установки и эксплуатации аппарата необходимо соблюдать все нормы и рекомендации, содержащиеся

Подробнее

REX/REX F/REX K/REX K F REX DUAL/REX DUAL F STR

ТЕХНИЧЕСКОЕ РУКОВОДСТВО REX/REX F/REX K/REX K F REX DUAL/REX DUAL F STR СТАЛЬНЫЕ ГЕРМЕТИЧНЫЕ КОТЛЫ СОДЕРЖАНИЕ 1 ПРАВИЛА ПОЛЬЗОВАНИЯ…1 2 ТЕХНИЧЕСКИЕ ДАННЫЕ…2 2.1 КОТЕЛ REX/REX F/REX K/REX K F 7 130…2

Подробнее

ЗВОНИТЕ! +38(095) (067) (073)

Завод твердотопливных котлов Эталон производит линейку котлов, предназначенных для теплоснабжения индивидуальных жилых домов, квартир, административно-хозяйственных и производственных объектов, оборудованных

Подробнее

Инструкция по монтажу и эксплуатации

Инструкция по монтажу и эксплуатации ВНИМАНИЕ! БЕЗ ИЗУЧЕНИЯ ДАННОГО РУКОВОДСТВА УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ ТОПКУ-КАМИН: «Бранденбург» ЗАПРЕЩЕНО! Техническое описание и инструкция по монтажу и эксплуатации

Подробнее

Твердотопливные котлы.

Твердотопливные котлы Котлы длительного горения Представляем Вам нову модель котла ТМ «keeper» «Кипер Лонг», в котором реализованы все последние разработки в сфере котлостроения сделав ставку на надежности,

Подробнее

Печь «казан-мангал» «BUHARA»

Печь «казан-мангал» «BUHARA» ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Перед использованием печи «казан мангал» ВНИМАТЕЛЬНО изучите данное руководство! ОГЛАВЛЕНИЕ Назначение… 2 Конструкция и технические

Подробнее

Прайс-лист от

Прайс-лист от 01.06.2015 Наименование Теплопроизво дительность Розничная цена, грн с НДС Комбинированный стальной 3-х ходовой котел серии (BRS Comfort) (твердое жидкое/газообразное топливо) 1 BRS Comfort

Подробнее

Руководство по эксплуатации печей AVELON

Руководство по эксплуатации печей ELON 1. Технические характеристики печей ELON Предприятие предлагает 6 типоразмеров печей, различной мощности, от 7 до 50 KW. Все печи еют одинаковый принцип действия,

Подробнее

Отопительный котёл «ТАҢ» КТГ-550

КУПИТЬ КОТЕЛ НА УГЛЕ ВЫ МОЖЕТЕ ПОЗВОНИВ НАМ 8 777 651 20 01 ИЛИ НА САЙТЕ: WWW.КОТЛЫ.COM Отопительный котёл «ТАҢ» КТГ-550 Руководство по эксплуатации И 0325.000.00. РЭ Г.Алматы КУПИТЬ КОТЕЛ НА УГЛЕ ВЫ МОЖЕТЕ

Подробнее

КОТЕЛ ОТОПИТЕЛЬНЫЙ АОТ-16

ООО «РосГазКомплект» КОТЕЛ ОТОПИТЕЛЬНЫЙ АОТ-16 Руководство по эксплуатации КСТ-16.00.00.000 РЭ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Предприятие признательно Вам за Ваш выбор, а тем самым за доверие к продукции ТМ TERMOTECHNIK.

Подробнее

КОТЕЛ ВОДОГРЕЙНЫЙ “ПЕРЕСВЕТ”

ОБЩЕМАШ разработка и производство теплоэнергетического оборудования КОТЕЛ ВОДОГРЕЙНЫЙ “ПЕРЕСВЕТ” Руководство по эксплуатации. Технический паспорт. ОМС.792.00.000РЭ ТУ 4858-034-50150673-2014 Уважаемый Покупатель!

Подробнее

RU (11) (51) МПК F24H 1/00 ( )

РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (51) МПК F24H 1/00 (2006.01) 168 146 (13) U1 R U 1 6 8 1 4 6 U 1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (21)(22)

Подробнее

Инструкция по установке печи Jøtul F 500

Инструкция по установке печи Jøtul F 500 Содержание 1.0 Нормативная база 2.0 Технические данные 3.0 Установка 4.0 Текущий ремонт 5.0 Дополнительное оборудование Чертежные эскизы 1.0 Нормативная база Установка

Подробнее

завод по производству металлических изделий, г.вране, Сербия ул. Радничка, д.1, Тел. 017/ ПЕЧЬ НА ТВЁРДОМ ТОПЛИВЕ БРУНО, БРУНО G

завод по производству металлических изделий, г.вране, Сербия ул. Радничка, д.1, Тел. 017/421-121 ПЕЧЬ НА ТВЁРДОМ ТОПЛИВЕ БРУНО, БРУНО G 1 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ 1. ПРОИЗВОДИТЕЛЬ ВИД ИЗДЕЛИЯ

Подробнее

docplayer.ru

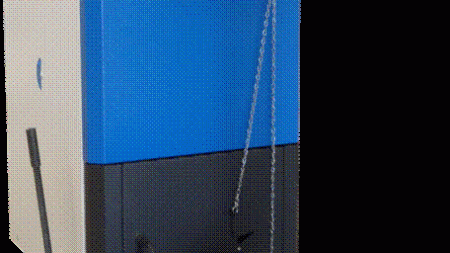

Газовый котел Прометей

___________________________________________________________________________

Газовые котлы Прометей 12/16 Г изготовлены на базе эфективного пластинчастого теплообменника и оборудованы современной европейской автоматикой «SIT» с пьезоэлектрическим зажиганием и горелками микрофакельного типа.

Котлы на газообразном топливе Прометей применяются для отопления котеджей, жилых домов, квартир, офисов, специальных помещений общей площадью обогрева от 110 до 270 кв. метров.

Требования по установке и монтажу газовых котлов Прометей 12/16

Помещение, в котором устанавливается газовый аппарат должно соответствовать следующим требованиям:

– Объём не менее 7.5м³, дверь или открывающееся окно с уличной стороны. Входная дверь должна открываться по ходу движения из котельной. Выключатель освещения устанавливается снаружи. Высота потолка не менее 2.2м.

– Приточно-вытяжная вентиляция должна обеспечивать котельную достаточным количеством воздуха для стабильной работы горелки (примерно 15м³ воздуха на 1м³ сжигаемого газа) и 3-х кратный воздухообмен котельной за один час.

– Монтаж котла Прометей 12/16 Г и дымохода производится с соблюдением мер пожарной безопасности. Расстояние от котельного агрегата до сгораемых частей здания не менее 250мм, до несгораемых не менее 50мм.

Расстояние от дымохода до сгораемых частей здания не менее 400мм, до несгораемых не менее 150мм. Устанавливается котёл на ровное несгораемое основание без уклонов.

Дымоход желательно изготавливать из нержавеющей стали с прочистными люками на каждом повороте более 45° и отводом конденсата, с прочисткой и карманом для отложений в нижней части. С наружной стороны дымоход утепляется.

При установки дымохода с внешней стороны здания проводятся мероприятия по защите утеплителя от осадков снаружи и конденсата с внутренней стороны (то есть утеплитель должен вентилироваться на случай намокания).

Диаметр дымохода подбирается на 20-30мм больше выходного патрубка дымохода газового котла Прометей.

Дымоход устанавливается в приёмную тарелку уловителя конденсата таким образом, чтобы конденсат из дымохода не попадал во внутреннюю часть котлоагрегата и удалялся через специальный патрубок тарелки уловителя, сток с которого необходимо вывести наружу гибким шлангом.

Высота дымохода не менее 5м. При этом, чтобы срез трубы не попадал в зону ветрового подпора.

Атмосферный расширительный бак устанавливается в верхней точке системы (желательно внутри помещения) и надёжно утепляется. Переливной и подающий трубопровод бака Ø25 и Ø20 соответственно изготавливаются из прямой, стальной трубы по кротчайшему расстоянию с уклоном от бака и надёжно утепляются.

При установки мембранного расширительного бака на линию заполнения устанавливается редукционный клапан. В верхней точке системы устанавливается воздухоотделитель.

На подающий трубопровод котла устанавливается термометр и группа безопасности.

Не рекомендуется монтировать аппарат в проёмы, стены и ниши.

Эксплуатация газового котла Прометей

Перед запуском газового котла Прометей 12/16 убедиться, что в системе отопления достаточное количество воды и аппарат сообщается с атмосферой через расширительный бак, вентиль открыт, предохранительный клапан в исправном состоянии.

Перед розжигом горелки убедиться, что керамическое поле горелки в исправном состоянии и на нём нет посторонних предметов и мусора. С новой горелки необходимо снять защитную плёнку.

Рис.2. Работа котельного агрегата в разрезе

Розжиг горелки производить в следующем порядке:

– Убедиться, что в помещении котельной нет запаха газа.

– Убедиться, что кран на подающем трубопроводе закрыт.

– Убедиться, в наличии тяги в дымоходе.

– Убедиться, что кран на горелке закрыт, затем открыть концевой вентиль на газовой магистрали, затем открыть смотровое окно на горелке и подать горящий факел ближе к середине керамического поля горелки, после чего открыть кран подачи газа на горелку или автоматику (указано в инструкции к автоматике). При этом возможен лёгкий хлопок.

– В течении 5-7 секунд должен произойти розжиг, если этого не произошло, то вентиль на горелке необходимо закрыть и последующий розжиг горелки производить только после тщательной вентиляции топки и дымохода, но не раньше, чем через 5 минут повторив все ранее выполненные действия.

– При работе котла температура теплоносителя на подачи котла должна быть не менее 65°С, а на обратном трубопроводе не менее 30°С, в противном случае в топке котла начинает образовываться конденсат, что отрицательно сказывается на работе котла и горелки.

– Горелка регулируется таким образом, чтобы керамическое поле светилось как можно ярче от красного до ярко-красного цвета. Регулировка производится при помощи вентиля подачи газа на горелке и шибера на дымоходе или блока автоматики.

– В некоторых случаях есть необходимость калибровки выходных жиклёров. В режиме поддержки допускается синее свечение пламени, но только в том случае, если на стенках котла не образуется конденсат.

Запрещается производить розжиг котла Прометей 12/16, не убедившись, что:

– В системе отопления достаточное количество воды.

– При установки атмосферного расширителя, котельный аппарат сообщается с атмосферой через расширительный бак.

– При установки мембранного расширительного бака, группа безопасности и предохранительный клапан исправны.

– Вентиль агрегата открыт.

В процессе эксплуатации на керамическом поле газовой горелки допускается появление мелких трещин, не влияющих на работу горелки.

Чтобы конденсат не задерживался внутри аппарата, в его конструкции предусмотрены три отводящих патрубка: верхний (из дымохода), средний и нижний (из топки котла).

Из нижнего и среднего патрубка истечение конденсата допускается только в течение 15-20 минут после запуска котла, пока температура теплоносителя не поднимется до необходимой. Из верхнего – постоянно.

Перед началом отопительного сезона необходимо аккуратно снять горелку, смести мусор и окалину мягкой кистью, затем продуть пылесосом или компрессором.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru
