Электрический котел PROTHERM СКАТ 18 К

Описание

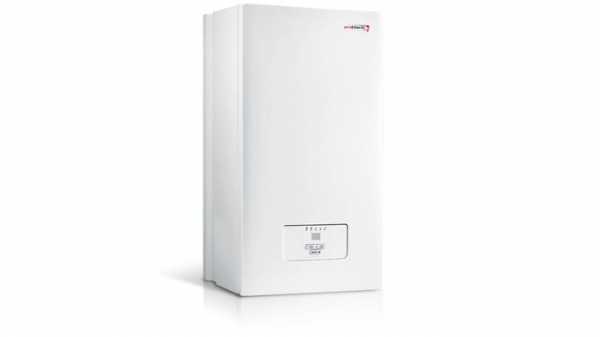

Электрический котел Protherm СКАТ 18 кВт.

Настенные электрические котлы СКАT 18, производимые под маркой Protherm с 1992 года, предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании. Котлы не требуют подключения к дымоходу и газопроводу. Важно ! Электрический котел Protherm СКАТ 18K может работать только от сети с напряжением ~380В,. Данный тип котлов относится к серии «одноконтурных», т.е. для приготовления горячей воды ГВС, Вам понадобится бойлер косвенного нагрева и комплект его подключения к котлу.

Protherm Скат инструкция по монтажу и техническому обслуживанию

Руководство по эксплуатации

Электрический котел Протерм СКАТ 18 — описание и применение.

В большинстве случаев для отопления домов используется отопительное оборудование которое сжигает либо газ (например, газовые котлы), либо жидкое топливо (например, мазут или солярку), либо твердое топливо (дрова, уголь и т.д.). Но иногда, для отопления, использование выше перечисленного топлива может быть невозможным по ряду причин. В этом случае неоспоримой альтернативой могут являются электрические котлы. А электрокотлы Protherm СКАТ 18 это не только альтернатива традиционным видам топлива, но и:

  • в первую очередь, высокий КПД (к слову будет сказано, КПД у электрических котлов достигает почти 99,5 %, что на 10% выше чем КПД, например, газовых котлов)
  • экологичность
  • точность регулирования температуры
  • бесшумная работа
  • легкость монтажа

Котлы электрические Protherm СКАТ 18 K — особенности и преимущества.

Электрокотел СКАТ является собственной разработкой компании Protherm и, как уже было отмечено ранее, имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.

В арсенале Протерм Скат все необходимые функции:

  • КПД 99.5% (больше чем у газовых котлов на 10%)
  • Наличие встроенного расширительного бака 7л
  • Плавная покиловатная модуляция мощности (такой функции нет ни у одного производителя)
  • Возможность каскадного подключения
  • Наличие встроенного насоса
  • Подключение модели 18 кВт может быть только 3-х фазным 380В
  • Мощность котла регулируется группой тэнов, в зависимости от надобности системы отопления с задержкой 7-11 секунд для предотвращения резких колебаний в сети
  • В случае выключения подачи электроэнергии котел автоматически отключится и при возобновлении подачи электроэнергии произведет запуск, сохранив ранее выставленные настройки
  • Аварийное выключение – срабатывает от датчика перегрева при превышении температуры теплоносителя свыше 100 градусов
  • Автоматическая задержка выключения включения тенов исходя из нужной мощности
  • Наличие датчика температуры
  • Аварийный датчик давления дает команду котлу отключиться при снижении давления воды в системе отопления меньше 0,8 Бар
  • 5 ступеней защиты по напряжению (перепады напряжения, отсутствие одной фазы, высокое напряжения, низкое напряжение, порыв кабеля, короткое замыкание, зануление, отсутствие заземления и т.д.)
  • Автоматика элеткрокотла Протерм Скат 18
  • Управление котлом по заданной температуре пользователя
  • Электронная модуляция с шагом установки 1Квт
  • При установке бойлера косвенного нагрева осуществляется управление трехходовым клапаном по термостату бойлера
  • Задержка отключения встроенного насоса после прекращения работы котла при контроле комнатного регулятора температуры или комнатного программатора
  • Управление котлом по командам уличного датчика температуры или комнатного термостата

Электрические котлы Protherm Скат 18 К — технические характеристики.

Максимальная тепловая мощность кВт18
Регулировка мощностикВт1-18
Площадь отопления, рекомендуемая дом2200
КПД%99,5
Присоединительные размеры:
Сечение провода (массивная проволока)Ø мм23,5*3
ГВС (вода)Øв выносном баке
Отопление (подающая и обратная линия)Ø3/4″
Потребляемый ток, макс.А27 A
Производительность ГВС (ΔТ=30°С)л/минв выносном баке
Объем расширительного бака л7
Габаритные размеры (ВхШхГ)мм740/410/310
Гарантия производителя2 года с даты пуска

К котлу можно подключать дополнительные устройства:

  • Бойлер косвенного нагрева
  • Термостат бойлера
  • Трехходовой кран (желательно фирменный «аква-комплект» протерм)
  • Недельный регулятор, суточный программатор или комнатный термостат
  • Устройство ночного тарифа. (При установке счётчика ночного тарифа электроэнергии, и буферной ёмкости для подогрева горячей воды, расходы на уплату электроэнергии можно значительно снизить до 50%.)

Купить электрический котел Protherm СКАТ 18К Вы сможете обратившись в компанию Азбука Тепла.

Являясь официальным поставщиком Protherm в Республике Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу.

В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести электрический котел Protherm Скат 18K используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка.

Мы  бесплатно доставим электрический котел Protherm Скат 18 в любую точку Минска и Минского района в течении 24 часов. Мы так же, бесплатно привезем электрокотлыкотлы Протерм  в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел Протерм Скат, оформив заказ на сайте и произвести расчет с курьером при доставке можно в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, котлы электрические Protherm в Жлобин и в Бобруйск, Мозырь и Калинковичи.

Получить профессиональную консультацию по выбору котла, уточнить стоимость товара и возможные варианты оплаты вы можете у наших менеджеров!

Поставщик :              ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869

Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869

azbukatepla.by

Отопительный котел Protherm Skat 18K Вопросы и ответы о отопительном котле Protherm Skat 18K

Задайте вопрос по этой модели и кто-нибудь обязательно ответит
при просадке либо отключении одной из фаз, будет ли работать котёл?→
22 апреля, 14:40 #
Как подкл. Внешний насос к протерм 6 ке14, спасибо→

Поскольку здесь встроенный насос, в инструкции не указано как подключать внешний

23 января, 13:00 #
Проработал 3 сезона. Сейчас обратка на много холоднее подачи. давление не подним→

Вызывайте мастера. Нужно смотреть в чем причина.

ЕвгенийВалентин К.1 февраля, 16:00

возможно что забился фильтр (косой/грязевой) и поэтому обратка приходит холодной. одна из самых первых причин.

возможно сменить ступенчатость вкл тена 12 котла на более мелкую 1,2,3…→

К сожалению такой возможности нет.

тимаАлексей О.28 января, 00:59

Сегодня, 00:53
а если сменить тены на 3квт (ные) и с помощью сервисной инструкции

20 декабря 2018, 19:36 #
Нужен ли расширительный бачек для модели скат- 6 к?→
10 декабря 2018, 06:57 #
Котёл отключился→

Протэрм 18квт новый, проработал 1 сезон, вчера отключился, никакой индикации не выдаёт, внешний насос тёплых полов работает, что могло произойти?

27 ноября 2018, 00:39 #
как убавить скорость насоса у котла→
17 ноября 2018, 13:06 #
Добрый день, подскажите пожалуйста как подключать внешний насос. Разъём к2 не мо→
1 ноября 2018, 08:39 #
установил температуру 70 гр. греет только до 56→

Обратитесь в сервисный центр.

3 октября 2018, 19:13 #
какими функциями виключаеться електро котел протерм 9к.→
17 апреля 2018, 07:32 #
Можно ли регулировать температуру гвс отдельно от отопительной?→
7 февраля 2018, 07:14 #
Протерм12 треск при нагревании тена.что делать.→

Обратитесь к специалисту, нужна диагностика

5 февраля 2018, 16:40 #
Начал шуметь котел(→

Купили дом новый у застройщика, уже стоял котел Proterm Skat 9K, когда покупали не слышали даже его работу, прошло недели две, начал шумно работать, звук монотонный и постоянный, вызвали специалиста, приехал, сказал: “Не гарантийный случай, так как, нет фильтра грубой очистки (сэкономили)”, посмотрел в средине, проверил то/это, сделал вывод-насос начал шуметь( подшипники), нужно ставить фильтр и менять насос. У меня вопрос, так новый же котел, действительно менять насос? Спасибо!

No name6 февраля 2018, 12:23

Если осмотрел специалист то нужно.

1 февраля 2018, 09:16 #
Котел не прогревает систему отопления→Котел Скат 12 кв не может поднять температуру в контуре отопления выше 35-36 градусов (при установке 65). Отапливаемый дом – 200 кв.м, на первом этаже водяной теплый пол, на втором – батареи. При отключении контура батарей ситуация заметно не меняется. Воду в бойлере котел нагревает исправно.

Может ли на ситуацию оказать влияние выбор эквитермической кривой? Или причина в чем-то ином?

Владимир5 февраля 2018, 10:22

У меня такая же проблема была, для начала проверьте тэн может сгорел какой-то

АлександрВладимир5 февраля 2018, 12:05

Насколько я понимаю, если сгорел ТЭН, то на дисплее киловатты должны показываться быть другие. А у меня вроде по показаниям нормально. И электричество накручивается соответственно.

21 января 2018, 04:32 #

На табло F20

Аварийный термостат (S2). 100 °С – остановка работы котла. Код ошибки F20 (разблокируйте вручную). Аварийный термостат контура отопления расположен на выходе воды из котлового теплообменника. Для его замены отверните винты, расположенные на держателе термостата, снимите термостат вместе с держателем и отсоедините оба коннектора.
https://www.youtube.com/watch?v=6iYEBkGu40k

от 36 793  до 55 190 р.


magazilla.ru

Protherm Скат 18КR 13

Электрические котел 18 кВт / 380 V / отопление

Электрический котел Модель повышенной комфортности, предназначена для установки в квартирах, жилых домах и дачных домиках.

  • Одноконтурные котлы
  • 8 мощностных модификаций (6 – 28кВт)
  • КПД 99.5%
  • Модуляция мощности котла

Описание и применение

Настенные электрические одноконтурные котлы. 8 мощностных модификаций от 6 до 28 кВт для отопления и приготовления горячей воды в дополнительном накопительном бойлере*.

Предназначены для установки в квартирах, жилых домах и дачных домиках. Котлы относятся к отопительным приборам повышенной комфортности, отличаются удобством в использовании и обслуживании.

Альтернатива газовому отоплению с целым рядом преимуществ: легкость монтажа, высокий КПД на протяжении всего срока эксплуатации, бесшумная работа, экологичность, возможность быстрого и точного регулирования.Не требуют подключения к дымоходу и газопроводу, могут работать от сети ~380В, а модели 6К и 9К могут работать от сети напряжением как ~380В, так и ~220В.

Электрические настенные одноконтурные котлы отопления выпускаются под маркой Протерм с 1992 года. Данный электрокотел рекомендов для частного использования как наиболее экономичный, компактный и безопасный вариант источника тепла для жилых помещений.

Электрокотел является собственной разработкой компании Протерм и имеет очень высокий (99,5% ) КПД, что значительно снижает стоимость затрат на отопление. Кроме этого, электрокотел Скат прост в монтаже, не требует специальных навыков для обслуживания и не нуждается в специальном помещении для установки.

Внимание!

* Накопительный бойлер приобретается дополнительно и не входит в комплект поставки котлов Скат

Технические характеристики

 6 КR 13

9 КR 13

12 КR 1314 КR 1318 КR 1321 КR 1324 КR 1328 КR 13
Общая информация
Тип котла
Газовый
ЭлектрическийДаДаДаДаДаДаДаДа
Одноконтурный
Двухконтурный
НастенныйДаДаДаДаДаДаДаДа
Напольный
Технические характеристики
Полезная мощность, кВт69121418212428
Потребляемая мощность, кВт69121418212428
Номинальный ток, ~230В/А3250
Номинальный ток, ~360В/А1016202532404050
Максимальная сила токаб ~230В/А2839
Максимальная сила токаб ~360В/А9,51418,52327,53236,543
КПД, %99,599,599,599,599,599,599,599,5
Рабочее давление, Атм0,8- 3,00,8- 3,00,8- 3,00,8- 3,00,8- 3,00,8- 3,00,8- 3,00,8- 3,0
Расширительный бак, л77777777
Управление
Панель управления
Светодиодная индикацияДаДаДаДаДаДаДаДа
Жидкокристаллический дисплейДаДаДаДаДаДаДаДа
Индикация температурыДаДаДаДаДаДаДаДа
Индикация неисправностейДаДаДаДаДаДаДаДа
Терморегуляторы
ExabasicДаДаДаДаДаДаДаДа
ExacontrolДаДаДаДаДаДаДаДа
Thermolink B
Thermolink P
Thermolink SДаДаДаДаДаДаДаДа
S-RG2
Kromschreder E8.4401
Режимы отопления
Температурный, 30 – 85 СДаДаДаДаДаДаДаДа
Теплый пол”, 30 – 55 СДаДаДаДаДаДаДаДа
Система контроля
Датчик тяги
Дифференциал дымохода
Контроль пламени
Предохранительный клапанДаДаДаДаДаДаДаДа
Датчик расхода воды
Тепловой предохранительДаДаДаДаДаДаДаДа
Защита от замерзанияДаДаДаДаДаДаДаДа
Антиблокировка трехходового клапана
Защита насоса от заклиниванияДаДаДаДаДаДаДаДа
Электрическое подключение
Напряжение / Частота, В/Гц230,400/50230,400/50400/50400/50400/50400/50400/50400/50
Потребление, кВт69121418212428
Класс защитыIPX4DIPX4DIPX4DIPX4DIPX4DIPX4DIPX4DIPX4D

xn--e1aoedfcm.net

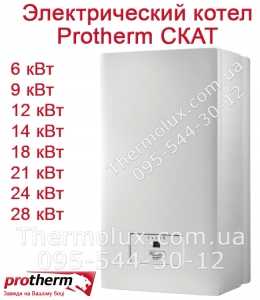

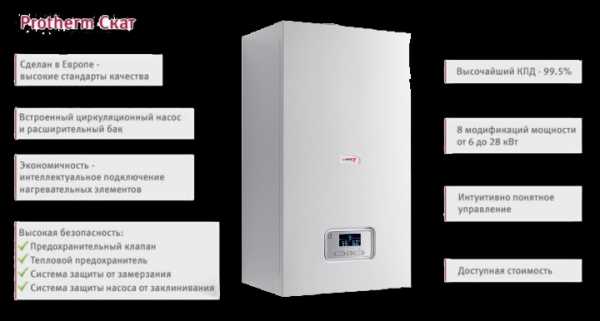

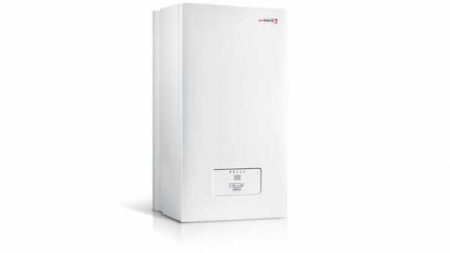

Электрический котел Protherm СКАТ 6кВт-28кВт (220В/380В настенный отопительный одноконтурный)

Высокоэффективный электрический настенный котел Protherm СКАТ производство Словакия.

Наличие информативного дисплея и удобство регулировки температуры отопления.

Возможность подключения бойлера для нагрева воды.

Равномерная регулировка нагрузки на ТЭНы.

Официальная поставка и гарантия.
Все документы заполняются!

Технические характеристики:

  • Где произведено Сделано в Словакии
  • Производитель завод Protherm, ДП «Вайллант Група Україна»
  • Объем расширительного бака 8 л
  • КПД 99 %
  • Присоединение отопительной системы G 3/4”
  • Патрубок заполнения / слив G 1/2”
  • Объем воды в котле 7 л
  • Макс. температура теплоносителя 85 °C
  • Рабочее давление в системе 0.1 МПа
  • Тип котла настенный / электрический
  • Масса 34 кг
  • Габаритные размеры котла (В * Ш * Г) (глубина – это не корпус, а габаритный размер!) 740 * 410 * 330 мм
  • Гарантия 12 месяцев



Таблица  основных характеристик электрических котлов Protherm СКАТ:

Модель

(мощность)

12К

14К

18К

21К

24К

28К

Мощность

ТЭНов

2 х 3кВт

3кВт + 6кВт

2 х 6кВт

7кВт + 7кВт

3 х 6кВт

3х 7кВт

4 х 6кВт

4 х 7кВт

Сечение

медного

кабеля

1,5 (6*) мм

1,5 (10*) мм

2,5 мм

2,5 мм

4 мм

4 мм

6 мм

10 мм


* для котлов 6К и 9К, которые возможно подключить на 1 фазу

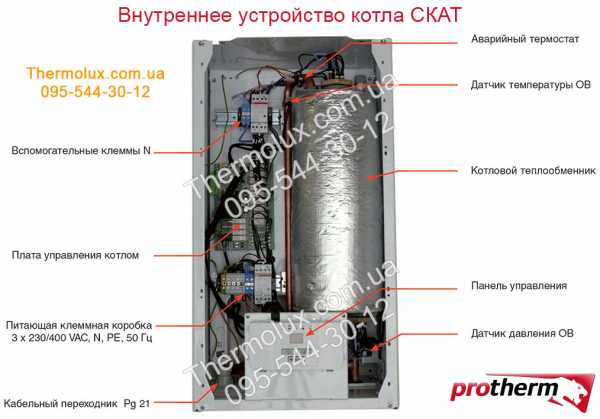

 Внутреннее устройство котла Protherm СКАТ:



Основные функции электрических котлов Protherm СКАТ:



    – наличие системы “мягкого старта” (некоторое время котел работает на минимальной мощности)

    – при неисправности на дисплей выводится код ошибки

    – автоматическое переключение скоростей насоса, предохранительный клапан

    – при присоединении внешнего бойлера присутствует защита от блокировки насоса

    – датчик давления воды, высокий уровень КПД 99%

    – осущиствление регулировки воды с помощью передней панели

    – максимальное давление насоса – 50 кПа

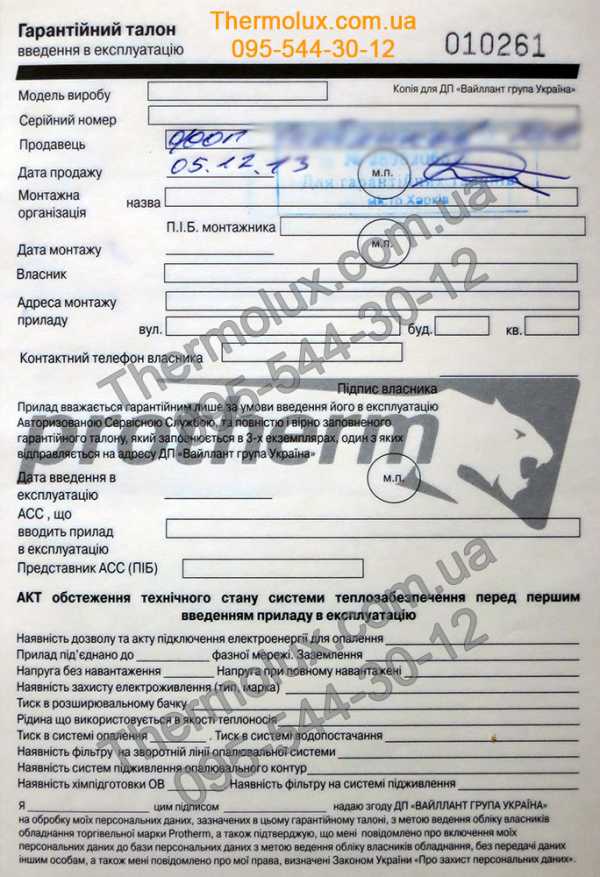

    гарантия на котел СКАТ 12 месяцев + 12 месяцев при условии выполнения платного ТО



Гидрогруппа электрических котлов Protherm СКАТ:



Электрический настенный котел Protherm СКАТ предназначен для работы в отопительной системе с возможностью комфортного регулирования температуры. При его монтаже и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с данной инструкцией и действовать согласно всех предписаний, указанных в ней. Верим, что электрокотел Protherm СКАТ поможет Вам создать приятную обстановку и оптимальный тепловой комфорт.

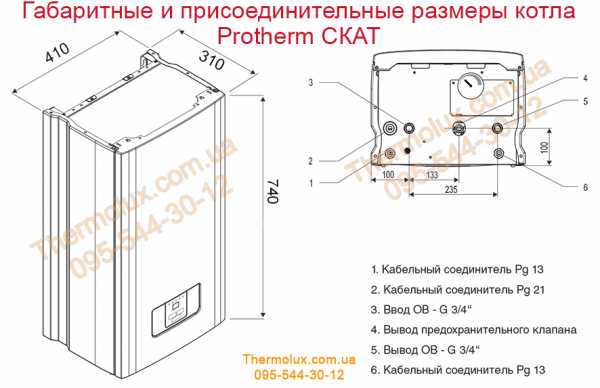

Габаритные и присоединительные размеры электрического котла Protherm СКАТ:

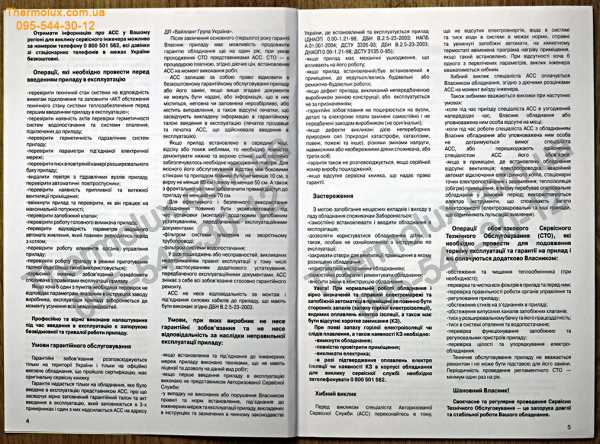

Важные правила:

1. Котел и все вспомогательное оборудование должно быть смонтировано и применено согласно проекта, соответствующих предписаний и технических норм, а также рекоменданций производителя.

2. Котел может быть установлен только в местах, предназначенных для этого. Не разрешается устранять из тепловой системы или самого котла какие-либо элементы контроля и безопасности.

3. Введение котла в эксплуатацию может проводить только авторизованная сервисная организация.

4. К авторизованной сервисной организации, с которой заключен договор, необходимо обращаться и в случае возможных неисправностей – неквалифицированное вмешательство может ввести к повреждению котла (или вспомогательного
оборудования).

5. Проверьте комплектность поставки.

6. Проверьте, соответствует ли данный котел техническим условиям, указанным в проекте.

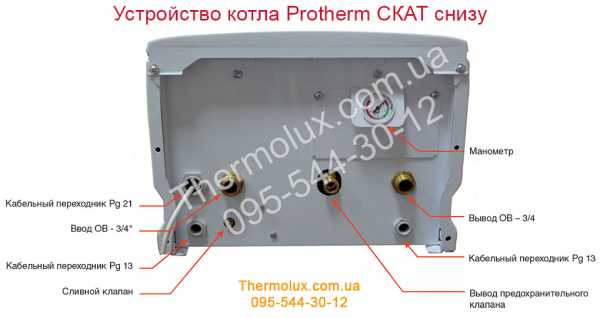

Вид электрического котла Protherm СКАТ снизу:



Оснащение котла

Электрокотел оснащен цилиндрическим теплообменником с отопительными ТЭНами, гидроблоком, соединяющим циркуляционный насос, датчик давления и предохранительный клапан.

Панель сигнализации и управления мощности состоит из комбинированного термометра с манометром, рабочего термостата, сигнальных лампочек 1-3 ступеней мощности, включателей 2 и 3 ступеней мощности, сигнальной лампочки HDO (используется в странах, где существует дистанционное управление электроснабжением и тарификация в зависимости от времени суток) и сигнальных лампочек эл.сети, указывающих на возможную неисправность в работе.

Внутренняя часть для управления и безопасности работы содержит электронный включающий блок с контактором для управления сигналом HDO, датчик давления и аварийный термостат. Для выравнивания теплового расширения отопительной воды внутри котла установлен 7-литровый расширительный бак.

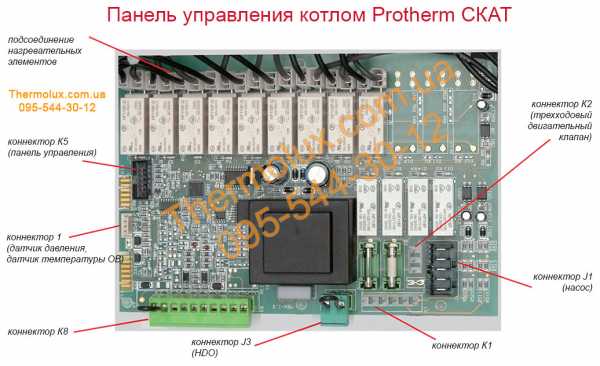

Панель управления электрическим котлом Protherm СКАТ:



Условия для установки и эксплуатации

Подключение электрического отопления необходимо согласовать с местной электрораспределительной службой. При планировании нового центрального отопления или реконструкции старой системы, необходимо разработать проект специальными проектными организациями. Важно, чтобы котел по своей тепловой мощности соответствовал теплопотерям отапливаемого помещения. Условием для предоставления гарантии является проведение квалифицированного монтажа и установки котла посредством специализированной сервисной организации!

Электрокотлы предназначены для постоянного подключения к электрической сети, где должен быть установлен прибор для отключения – главный выключатель, у которого расстояние разомкнутых контактов равно хотя бы 3 мм для всех полюсов. Для электрокотла необходимо выбрать такое место для установки, чтобы был обеспечен достаточный доступ при бслуживании или сервисном осмотре.

После установки требуйте от сервисного техника демонстрацию работоспособности системы и указаний по обслуживанию. После введения в эксплуатацию сервисный техник должен засвидетельствовать данный факт в гарантийном листе к
электрокотлу.

Электрическое оснащение котла приспособлено для обслуживания лицами без электротехнической квалификации.

Потребитель может манипуллировать элементами управления согласно данной инструкции или указаний сервисной организации. Ни в коем случае не разрешается вмешательство во внутреннюю электропроводку котла.

При установке котла необходимо, чтобы в помещении, где устанавливается котел, в отопительной системе была возможность слива и заполнения системы. Также необходимо, чтобы стена, на которую подвешивается котел, была достаточно ровной.

Электрокотел предназначен для работы в пространстве бытовых помещений ( т.е. диапазон температур +5 до +40 °С,
влажность в зависимости от температуры до макс. 85%).

Котел не разрешается устанавливать в ванных комнатах и душевых.



Обозначения панели управления электрического котла Protherm СКАТ:



Идентификация электрического котла Protherm СКАТ:

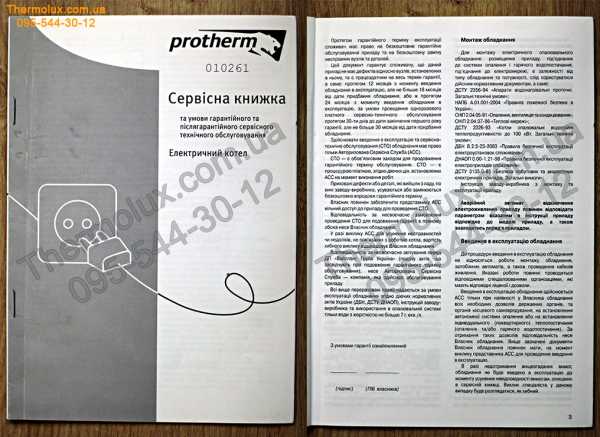

Сервисная книга по обслуживанию и эксплуатации электрического котла Protherm СКАТ:



Гарантийный талон электрического котла Protherm СКАТ:



Сертификат соответствия электрических котлов Protherm СКАТ:



Купить настенный электрический котел Protherm СКАТ с доставкой по Украине (Киев, Харьков, Днепропетровск, Чернигов, Полтава, Житомир, Ровно, Хмельницкий, Тернополь, Кривой Рог, Умань, Белая Церковь, Павлоград, Лозовая, Коростень, Коломыя, Долинская, Знаменка, Золотоноша, Котельва, Малин, Барановка, Дубно) – можно в интернет-магазине Thermolux.com.ua



Заказывайте настенный электрический котел Protherm СКАТ
по тел. 095-544-30-12 или по кнопке “Купить” или “В корзину

thermolux.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
