ИНСТРУКЦИЯ по котлу RINNAI

ИНСТРУКЦИЯ ПО МОНТАЖУ И НАЛАДКЕ
газовых настенных котлов Rinnai серии EMF для
отопления и горячего водоснабжения с
принудительным отводом продуктов сгорания
7-я серия

rinnai.kiev.ua

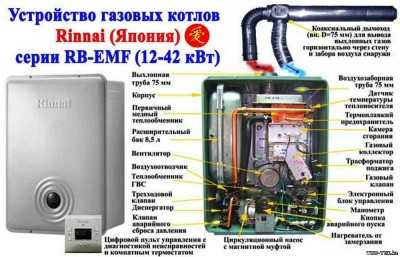

1. Устройство котла Rinnai EMF и внешние размеры.

rinnai.kiev.ua

rinnai.kiev.ua

2. НАЗНАЧЕНИЕ
Настенный двухконтурный котел «Rinnai» серии RB предназначен для отопления и горячего водоснабжения жилых
и производственных зданий.
Котел работает на природном (магистральном) газе – «LNG», а также от сжиженного газа (пропан-бутан) «LPG». Котел
сертифицирован и соответствует требованиям нормативных документов ГОСТ 20548-87 и ПБ 12-368-00 «Правила безопасности в
газовом хозяйстве».
Установка настенных котлов модели RB не требует специальных котельных помещений. Котлы можно монтировать в
помещениях, имеющих естественную вентиляцию. Применение коаксиальной трубы конструкции «FF» позволяет отказаться от
использования традиционных дымоходов.

3. МЕРЫ БЕЗОПАСНОСТИ
1.
2.
3.
4.
5.
6.
7.
8.

Помещение, в котором находится котел, должно хорошо проветриваться.
Запрещается размещать огнеопасные материалы в котельном помещении
Котел в обязательном порядке должен иметь заземление.
Не эксплуатируйте котел в местах с повышенной влажностью.
При длительном отключении котла закройте газовый кран.
Горячую воду не рекомендуется употреблять для приготовления пищи или питья.
Не эксплуатируйте неисправный котел
Категорически запрещается установка котла, работающего на сжиженном газе, в помещениях, расположенных ниже уровня
земли и негерметизированных от них.
9. Не допускайте к работающему котлу детей и посторонних лиц.
10. При появлении запаха газа:
перекройте газ краном перед котлом или на вводе в дом;
проветрите помещение, в котором размещен котел;
немедленно вызовите аварийную службу или представителя газового хозяйства;
во избежание возникновения искры не включайте и не выключайте электроприборы
не пользуйтесь открытым пламенем и не курите в помещении, в котором размещён котёл.

4. ЗАКЛЮЧЕНИЕ ИЗГОТОВИТЕЛЯ
Котел испытан под давлением и признан годным для эксплуатации с параметрами, указанными в настоящем паспорте.

5. ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
1.

Котел должен транспортироваться в заводской упаковке. Не допускайте ударов, резких толчков при транспортировке котла
или погрузочно-разгрузочных работах, так как это может привести к повреждению котла.
2. Хранить котел необходимо в закрытых помещениях с естественной циркуляцией воздуха, при относительной влажности не
выше 80%.

rinnai.kiev.ua

6. КЛАССИФИКАЦИЯ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
И ОСНОВНЫЕ ФУНКЦИИ
КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ
R B -3 6 6 G M F

RB – Rinnai Boiler
–

36:
G:
D:
S:
M:
F:
Е:

Тепловая мощность котла – 36.000 Ккал/ч (41,9 кВт)
экологическая серия Green (минимизирован выброс окиси азота и угарного газа)
Тип DELUXE
Стандартный тип
Для системы отопления закрытого типа
Принудительный отвод продуктов сгорания и забор воздуха с улицы
Принудительный отвод продуктов сгорания и забор воздуха из помещения.

7. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАЗОВЫХ ДВУХКОНТУРНЫХ
КОТЛОВ Rinnai экологической* серии EMF (серия Green)
Таблица №1
ПАРАМЕТРЫ \ МОДЕЛИ
Мощность котлов, кВт
Максим. отапливаемая площадь, м2
Напряжение \ частота электросети
Потребляемая мощность, Вт
Производительность ГВС Δt = 400C, л/мин
Теплоноситель
Используемое топливо
Давление сжиж. газа на входе, мм вод.ст.
Давление прир. газа на входе, мм вод.ст.
Макс. давление в контуре отопления, кгс/см2
Макс. давление в контуре ГВС, кгс/см2
Миним. расход ГВС, л/мин
Макс. расход магистр. газа NG, м3/час
Макс. расход сжиж. газа LPG, кг/час
Диапазон температур теплоносителя, °С
Вход/выход труб контура отопления, мм
Вход/выход труб контура водоснабжения, мм
Ввод газопровода, мм
Выхлопная и воздухозаборная труба, мм
Объем расширительного бака, л
Диапазон температур теплонос.\комнаты, °С
Диапазон температуры ГВС °С
Макс. температура выхлопа сгорания, °С
Max выброс СО2 % (для NG)
Max выброс СО ррm (для NG)
Max выброс NOX, ррm (для NG)
КПД, %
Габариты, мм
Внешняя упаковка , мм
Масса, кг

RB 107
11,6
116

RB 167
18,6
186

RB 207 RB 257
RB 307
RB 367
23,3
29,1
34,9
41,9
233
291
349
419
(220±10%)В / 50Гц
125
130
140
165
7,5
8,8
11,8
15
Вода или антифриз для котлов, разбавл. до T=15-20 °С
Природный NG, сжиженный LPG газ
250 – 300
45-250
3
7
2,7
1,14
1,83
2,28
2,85
3,52
4,24
1,0
1,61
2,01
2,51
3,01
3,53
40-85
20 (наружная резьба 3/4″)
15 (наружная резьба 1/2″)
15 (наруж. резьба 1/2″)
20 (нар.резьба 3/4″)
75
8,5
40 – 85 °С \ 5-40 °С
ТРИ СТУПЕНИ: высокая (max 60°С), средняя, низкая
120
5,4
6,5
6,3
6,3
6,2
168
217
143
204
204
21,9
32,3
25,5
26,2
26,2
91-93
600х440х240
800x521x296
24,5
25,5
29
29,5

* максимально минимизирован выброс окиси азота и угарного газа до уровня значительно ниже
безопасного экологического уровня!
Для отвода продуктов сгорания и подвода воздуха для горения можно использовать коаксиальный дымоход.
Диаметр внутренней трубы – 75 мм, диаметр наружной трубы – 100 мм.

rinnai.kiev.ua

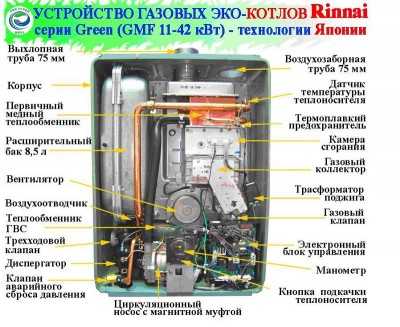

8. ФУНКЦИОНАЛЬНАЯ СХЕМА И ОСНОВНЫЕ УЗЛЫ КОТЛА Rinnai EMF

№
1
2
3
4
5

Название
Терморезистор контроля температуры теплоносителя
Датчик ионизации
Трехходовой клапан
Расширительный бак
Трубка расширительного бака

№
19
20
21
22
23

Название
Газовый модуляционный клапан
Электромагнитный газовый клапан
Главный блок управления (Процессор)
Электрическая вилка
Трансформатор зажигания

6
7
8
9
10
11
12
13
14
15
16
17
18

Байпас системы отопления
Автоматический воздухоотводчик
Датчик уровня теплоносителя
Воздухоотделитель
Фильтр системы отопления
Вторичный теплообменник (ГВС)
Клапан подкачки теплоносителя
Керамический электронагреватель
Предохранительный клапан ГВС
Датчик протока системы ГВС
Кнопка подкачки теплоносителя
Манометр
Предохранительный газовый клапан

24
25
26
27
28
29
30
31
32
33
34
35

Горелка
Вентилятор
Циркуляционный насос
Электрод зажигания
Термоплавкий предохранитель
Первичный теплообменник
Цифровой пульт дистанционного управления

rinnai.kiev.ua

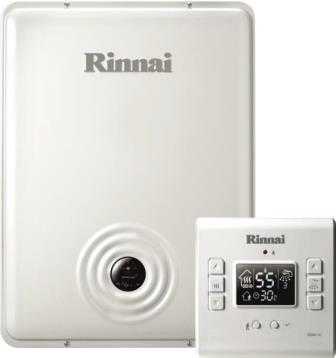

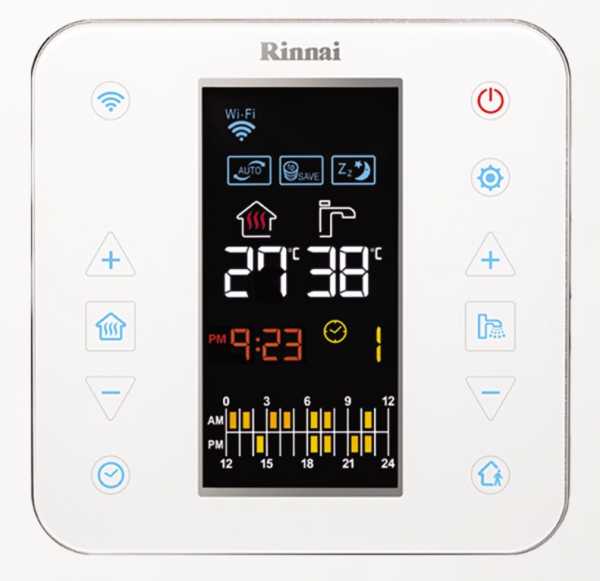

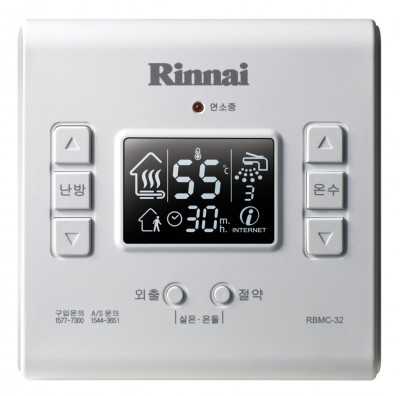

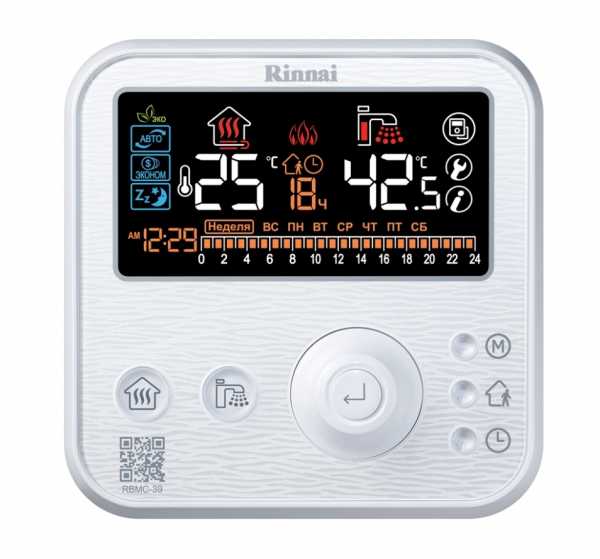

9. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

rinnai.kiev.ua

10. МОНТАЖ КОТЛОВ RINNAI EMF.
Пусконаладка и обслуживание газовых настенных котлов «Rinnai» производится только
специализированной монтажной организацией, имеющей право (лицензию) на монтаж, пусконаладку и
обслуживание газовых приборов. Для установки котла должен быть разработан проект в соответствии с
данной инструкцией, действующими нормами и правилами.
При установке настенных котлов «RINNAI» необходимо выбрать для крепления изделия,
способные выдержать вес котла, приведенный в таблице №1. Размещение котла должно предусматривать
возможность удобного обслуживания и выполняться в соответствии с нормативными требованиями. При
установке необходимо предусмотреть отдельную электропроводку со своим автоматическим
выключателем. Корпус котла обязательно должен быть заземлен. Для присоединения настенных котлов к
магистральным трубопроводам в корпусе котла предусмотрены штуцеры, диаметры которых указаны в
таблице №1.
При присоединении настенных котлов к традиционным дымоходам, трубы отвода продуктов
сгорания должны иметь минимальную длину горизонтального участка. Рекомендуется выполнять
дымоходы из нержавеющей стали. Дымоход должен быть оборудован герметичным окном прочистки и
конденсатосборником.
Монтаж коаксиального дымохода производить согласно рис. 1.
При повышенной жесткости и загрязненности холодной воды, поступающей в котел, необходимо
предусмотреть фильтр механической очистки и умягчитель воды.
В случае прокладки трубопроводов отопления и горячего водоснабжения вне отапливаемого
помещения необходимо произвести их теплоизоляцию.
Рекомендуется применять дренажные трубы для отвода теплоносителя и горячей воды из
предохранительных клапанов системы отопления и горячего водоснабжения.
Категорически запрещается установка котла, работающего на сжиженном газе в подвальных
помещениях и в помещениях негерметизированных от подвалов.
Для защиты системы отопления от промерзания допускается использовать низкозамерзающую
жидкость. В котлах Rinnai разрешено применять только специальную отопительную жидкость типа
ДИКСИС-65,разбавленную в пропорции: 1(антифриз):1.5( вода).
Изготовитель не несет ответственности за выход из строя котла в случае неправильной
установки и несоблюдения требований инструкций по монтажу, наладке и эксплуатации.

rinnai.kiev.ua

11. МОНТАЖ КОАКСИАЛЬНОГО ДЫМОХОДА
Монтаж коаксиального дымохода типа FF (принудительный выброс продуктов сгорания и забор воздуха с улицы)
осуществлять согласно Рис.1. Максимальная общая длина дымохода Lmax не более 3м , при наличии дополнительной
горизонтальной вставки длиной не более 1,9 м.
Рис. 1

12. ТРЕБОВАНИЯ ПО ЭКСПЛУАТАЦИИ КОТЛА.
–

запрещается включать котел без теплоносителя;
периодически промывать фильтры системы отопления и горячего водоснабжения согласно данной
инструкции;
– периодически контролировать давление в системе отопления по показаниям манометра котла;
– запрещается нахождение рядом с котлом огнеопасных веществ.
– во избежание разрушения узлов котла от промерзания запрещается отключать котел от электрической сети,
закрывать запорные краны, держать котел с открытой лицевой панелью.
Если система заправлена водой, то необходимо ее сливать в случае пропадания электроэнергии, а также в
случае длительного отсутствия (ввиду возможности отключения электропитания).

rinnai.kiev.ua

13. СХЕМА ПОДКЛЮЧЕНИЯ АВТОМАТИКИ УПРАВЛЕНИЯ
Схема №2

rinnai.kiev.ua

14.ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ БЛОКА УПРАВЛЕНИЯ.
Внимание! Значение сопротивления измерять при отключенном электропитании.
Название

Колодка – провода

Номинальный резуьтат

CN. No.

Цвет провода

Элетро питание

2

син – кор

AC200-240V

Пульт

3

бел-бел

DC12-19V

Вентилятор постояного
тока

14

син – чер

DC8-43V

кор – чер

DC10-14V

сер – чер

DC10-14V(Pulse17D350ru)

Воспламенитель

7

чер -чер

AC200-240V

Клапан MV1

8

чер -чер

DC200-240V/6-8КOM

MV2

кор – чер

DC 200-240V/9-11 кОм

MV3

сер – чер

DC 200-240V/9-11 кОм

Примечание

Модуляционный
клапан

15

сер – сер

DC2.0-20V/70-90 ом

Датчик пламени

18

чер (заземление)

AC 100-180V

Нет пламени.

DC He меньше 1мкА

Горение

Плавкий
предохранитель

12

чер – чер

Датчик
температуры

11

сер – сер

He больше 1 ом
15″C – 11.9-13,3 кОм
30°C – 6.7-7.4 кОм

Проверки
стороны
датчика

45″C – 4.0e-4.3 кОм
60″C – 2.4°-2.6 кОм
100″C – 0.7- 0.9кОм

Датчик защиты от
замерзания

чер – чер

0°C: – 9.6-12.2 кQм
10°C – 6.3′-7.9 кQм

Насос

5

син – чер

20°C – 4.2 – 5.2 кQм
AC 200-240V

Трехходовой клапан

6

кор – сер

AC 200-240V

При отоплении

чер – сер

AC 200-240V

При ГВС

Датчик протока

9

чер – чер

DC 4.5-5.5V

Датчик уровня воды

12

сер – заземление

Есть вода -не больше DC 3V

кор – заземление

Нет воды – не меньше DC 8V

чер – чер

AC200-240V/15-20OM

кор – кор

AC 49-55V/1.1-1.40м

пур-сер

АС 12-15V/0.8-1.0 0м

син – сер

AC100-220V/220-280OM

чер – чер

AC200-240V

бел-бел

AC200-240V

Трансформатор

Электромагнитный
клапан подпитки
Нагреватель защиты от
замерзания

1

4

rinnai.kiev.ua

(1пульс-за10сек.)

15. НАЛАДКА И ПУСК НАСТЕННЫХ КОТЛОВ.
Подготовка к пусконаладочным работам:
− Промойте трубопроводы для воды и отопления.
− Откройте всю запорную арматуру системы отопления и водоснабжения.
− Заполните систему отопления теплоносителем до рабочего давления 1,0 кгс/см2 (при 20°С).
− Откройте клапан автоматического воздухоотводчика котла. и удалите воздух из системы отопления, пользуясь
кранами Маевского, установленными на отопительных приборах и трубопроводах.
− При необходимости подпитайте систему , отслеживая при этом показания манометра.
− Включите вилку котла в розетку – начнется автоматическая подпитка контура отопления котла водой из контура
ГВС (Пусконаладку котла можно проводить только при наличии контура ГВС).
− Проверьте отсутствие утечек в системах газоснабжения , отопления и ГВС и при необходимости устраните
неисправности.
− Проверьте напряжение питания котла (~50 Гц, 220В±10%) и наличие стабилизатора напряжения.
− Проверьте давление газа на входе в котел. Измерение производите специальным манометром (напоромером) на
штуцере, расположенном на газовой подводке котла.
Номинальная (максимальная) мощность котла обеспечивается при следующих значениях динамического давления
газа на входе в котел:
Для природного газа – Рmin – 110 мм вод. ст., Pmax – 250 мм вод. ст.;
Для сжиженного газа -., Рmin – 250 мм вод. ст. Pmax – 350 мм вод. ст
1.

Перед наладкой котла произведите предварительную установку (проверку) переключателей
SW2 (4-х позиционных переключателей), в соответствии с табл. № 1:(номера флажков начинаются слева)_

Табл. № 1.

№
переключателя
ON
OFF

1

2

3

4

OFF

OFF

ON
OFF

2. Произведите предварительную установку восьмипозиционного переключателя SW1 согласно таб. 3
Назначение флажков восьмипозиционного переключателя SW1:
Флажок 1 переключателя (SW1), в зависимости от вида газа, устанавливается в положение «OFF»
(природный магистральный газ LNG) или в положение «ON» (сжиженный баллонный газ LPG).
Флажок 2, в зависимости от типа системы отопления (открытого или закрытого) устанавливается в
положение «OFF» при открытой системе отопления или «ON» – при закрытой системе.
Флажок 3, в зависимости от конструкции выхлопной трубы и способа подачи воздуха, устанавливается в
положение «OFF», если забор воздуха идет из помещения (труба FE), и в положение «ON», если забор воздуха
идет с улицы (FF).
Флажки 4, 5, 6, в зависимости от модели котла устанавливаются в положение «OFF» или «ON».
Флажок 7 используется при регулировке максимального вторичного давления газа (на форсунках).
Флажок 8 используется при регулировке минимального вторичного давления газа (на форсунках).
РЕГУЛИРОВКА КОТЛА.

Регулировка вторичного давления газа
(давление на форсунках горелки).
Настенные
котлы
RINNAI
оборудованы системой регулирования
(модуляции) от 100% до 25% номинальной
мощности.
Регулировка
минимального
давления газа (минимальная мощность)
производится с помощью регулировочного
винта,
расположенного внизу газовой арматуры.
Давление газа измеряется напоромером, на
штуцере
газового
коллектора.
При
регулировке минимального давления откройте газовый кран, включите котел в режим ГВС
кнопкой на пульте управления, откройте кран горячей воды до максимума, флажок 8 на
переключателе SW1 поставьте в положение «ON». Установите минимальное давление газа
регулировочным винтом до значения, указанного в таблице №2.
Регулировка максимального давления газа осуществляется при положении флажка 7 в
позиции «ON» регулятором максимального давления на блоке управления. Значения
приведены в таблице №2.
максимального давления газа для настенных котловrinnai.kiev.ua

После регулировки минимального и максимального давления флажки 7, 8 установите в
положение «OFF», закройте газовый кран и кран горячей воды, отсоедините напоромер,
закройте штуцер газового коллектора заглушкой.

ТАБЛИЦА ПАРАМЕТРОВ ПО НАЛАДКЕ КОТЛА EMF
Модель
Вид газа
Вторичное давление
газа, мм вод. ст.

Мин.
Макс.

Диаметр всасывающих
диффузоров вентилятора (Ø), мм
Наличие демпфера горелок

RB-106\166
LPG
LNG
26
21
105
77

RB-206
LPG
LNG
21
20
73,
68

RB-256
LPG
LNG
30
26
75
67

RB-306
LPG
LNG
30
26
98
91

28

30

36

36

16Р

16N

20Р

20N

36Р

36N

36Р

Таблица №2
RB-366
LPG
LNG
30
26
98
91
36

36N

36Р

36N

РАСПОЛОЖЕНИЕ ФЛАЖКОВ ВОСЬМИПОЗИЦИОННОГО ПЕРЕКЛЮЧАТЕЛЯ SW1 ПРИ
НАЛАДКЕ И В РАБОЧЕМ РЕЖИМЕ. (номера начинаются слева) для природн. газа(LNG)
Таблица№3
Номер Положение Рабочий режим
Мин.. мощность
Макс. мощность
котла флажка
Номера переключат-ей:
Номера переключат-ей: Номера переключат-ей:
перек-ля
1 2 3 4 5 6 7 8

freedocs.xyz

Инструкция котлов Rinnai – PDF

Инструкция котлов Rinnai СЕРТИФИЦИРОВАНО ГОССТАНДАРТОМ РАЗРЕШЕНО К ПРИМЕНЕНИЮ ГОСГОРТЕХНАДЗОРОМ РОССИИ ИНСТРУКЦИЯ ПО МОНТАЖУ И НАЛАДКЕ Настенный газовый котел Rinnai серии RB для отопления и горячего водоснабжения с принудительным отводом продуктов сгорания

НАЗНАЧЕНИЕ Настенный двухконтурный котел «Rinnai» серии RB предназначен для отопления и горячего водоснабжения жилых и производственных зданий. Котел работает на природном (магистральном) газе «LNG», а также от сжиженного газа (пропан-бутан) «LPG». Котел сертифицирован и соответствует требованиям нормативных документов ГОСТ 20548-87 и ПБ 12-368-00 «Правила безопасности в газовом хозяйстве».установка настенных котлов модели RB не требует специальных котельных помещений. Котлы можно монтировать в помещениях, имеющих естественную вентиляцию. Применение коаксиальной трубы конструкции «FF» позволяет отказаться от использования традиционных дымоходов. МЕРЫ БЕЗОПАСНОСТИ 1. Помещение, в котором находится котел, должно хорошо проветриваться. 2. Запрещается размещать огнеопасные материалы в котельном помещении 3. Котел в обязательном порядке должен иметь заземление. 4. Не эксплуатируйте котел в местах с повышенной влажностью. 5. При длительном отключении котла закройте газовый кран. 6. Горячую воду не рекомендуется употреблять для приготовления пищи или питья. 7. Не эксплуатируйте неисправный котел. 8. Категорически запрещается установка котла, работающего на сжиженном газе, в помещениях, расположенных ниже уровня земли и негерметизированных от них. 9. Не допускайте к работающему котлу детей и посторонних лиц. 10. При появлении запаха газа: перекройте газ краном перед котлом или на вводе в дом; проветрите помещение, в котором размещен котел; немедленно вызовите аварийную службу или представителя газового хозяйства; во избежание возникновения искры не включайте и не выключайте электроприборы не пользуйтесь открытым пламенем и не курите в помещении, в котором размещён котёл. ЗАКЛЮЧЕНИЕ ИЗГОТОВИТЕЛЯ Котел испытан под давлением и признан годным для эксплуатации с параметрами, указанными в настоящем паспорте. ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ 1. Котел должен транспортироваться в заводской упаковке. Не допускайте ударов, резких толчков при транспортировке котла или погрузочно-разгрузочных работах, так как это может привести к повреждению котла. 2. Хранить котел необходимо в закрытых помещениях с естественной циркуляцией воздуха, при относительной влажности не выше 80%. КЛАССИФИКАЦИЯ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОСНОВНЫЕ ФУНКЦИИ R B – 3 6 6 S M F RB Rinnai Boiler Классификация и обозначение

– 36: Тепловая мощность котла 36.000 Ккал/ч (41,9 квт) – 6: 6-я модификация – D: Тип DELUXE – S: Стандартный тип – M: Для системы отопления закрытого типа – F: Принудительный отвод продуктов сгорания и забор воздуха с улицы – Е: Принудительный отвод продуктов сгорания и забор воздуха из помещения. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для отвода продуктов сгорания и подвода воздуха для горения можно использовать коаксиальный дымоход. Диаметр внутренней трубы 70 / 80 мм, диаметр наружной трубы 100 / 110 мм.

Основные узлы КОТЛА

1. Патрубок отвода продуктов сгорания. 2. Патрубок подачи воздуха. 3. Первичный теплообменник. 4. Термоплавкий предохранитель от перегрева. 5. Камера сгорания.

6. Понижающий трансформатор. 7. Главный блок управления. 8. Трансформатор зажигания. 9. Штуцер на газовом коллекторе (для измерения давления на форсунках). 10. Биметаллический датчик низкой температуры. 11. Манометр. 12. Датчик протока и устройство регулирования потока ГВС. 13. Керамический электронагреватель. 14. Циркуляционный насос. 15. Вентилятор. 16. Датчик уровня теплоносителя. 17. Воздухоотделитель. 18. Автоматический воздухоотводчик. 19. Вторичный теплообменник (ГВС). 20. Трехходовой клапан. 21. Расширительный бак. 22. Модуляционный клапан. 23. Фильтр системы ГВС. 24. Кран подпитки теплоносителя. 25. Штуцер на входе ГВС. 26. Штуцер на выходе ГВС. 27. Штуцер для подключения газа. 28. Штуцер для прямой трубы системы отопления. 29. Штуцер для обратной трубы системы отопления. 30. Фильтр системы отопления. 31. Предохранительный клапан системы отопления. 32. Терморезистор контроля температуры теплоносителя. 33. Терморезистор на входе ГВС. 34. Терморезистор на выходе ГВС. 35. Электрод зажигания. 36. Датчик ионизации. 37. Винт регулировки минимального давления газа. 38. Предохранительный клапан ГВС.

4. МОНТАЖ КОТЛОВ RINNAI. Монтаж газовых настенных котлов «Rinnai» производится только специализированной монтажной организацией, имеющей лицензию на монтаж, пусконаладку и обслуживание газовых приборов. Для установки котла должен быть разработан проект в соответствии с данной инструкцией, действующими нормами и правилами. При установке настенных котлов «RINNAI» необходимо выбрать для крепления изделия, способные выдержать вес котла, приведенный в таблице 1. Размещение котла должно предусматривать возможность удобного обслуживания и выполняться в соответствии с нормативными требованиями. При установке необходимо предусмотреть отдельную электропроводку со своим автоматическим выключателем. Котел обязательно должен быть заземлен. Для присоединения настенных котлов к магистральным трубопроводам в корпусе котла предусмотрены штуцеры, диаметры которых указаны в таблице 1. При присоединении настенных котлов к традиционным дымоходам, трубы отвода продуктов сгорания должны иметь минимальную длину горизонтального участка. Рекомендуется выполнять дымоходы из нержавеющей стали. Дымоход должен быть оборудован герметичным окном прочистки и конденсатосборником. Монтаж коаксиального дымохода производить согласно рис. (см.ниже) При повышенной жесткости и загрязненности холодной воды, поступающей в котел, необходимо предусмотреть фильтр механической очистки и умягчитель воды. В случае прокладки трубопроводов отопления и горячего водоснабжения вне отапливаемого помещения необходимо произвести их теплоизоляцию. Рекомендуется применять дренажные трубы для отвода теплоносителя и горячей воды из предохранительных клапанов системы отопления и горячего водоснабжения. Категорически запрещается установка котла, работающего на сжиженном газе в подвальных помещениях и в помещениях негерметизированных от подвалов. Для защиты системы отопления от

промерзания допускается использовать незамерзающую жидкость. В двухконтурных котлах разрешено применять только неядовитую незамерзающую жидкость ХОТ БЛАД- ЭКО или ДИКСИС-ЭКО. Изготовитель не несет ответственности за выход из строя котла в случае неправильной установки и несоблюдения требований инструкций по монтажу, наладке и эксплуатации. МОНТАЖ КОАКСИАЛЬНОГО ДЫМОХОДА Монтаж коаксиального дымохода FF (принудительный выброс продуктов сгорания и забор воздуха с улицы) осуществлять согласно Рис.1. Максимальная длина дымохода Lmax=3м. При наличии одной дополнительной горизонтальной вставки длиной =2 м. ТРЕБОВАНИЯ ПО ЭКСПЛУАТАЦИИ КОТЛА запрещается включать котел без теплоносителя;

периодически промывать фильтры системы отопления и горячего водоснабжения согласно данной инструкции; периодически контролировать давление в системе отопления по показаниям манометра; запрещается нахождение рядом с котлом огнеопасных веществ. во избежание разрушения узлов котла от промерзания запрещается отключать котел от электрической сети, закрывать запорные краны, держать котел с открытой лицевой панелью. Если система заправлена водой, то необходимо ее сливать в случае пропадания электроэнергии, а также в случае длительного отсутствия (ввиду возможности отключения электропитания). СХЕМА ПОДКЛЮЧЕНИЯ АВТОМАТИКИ УПРАВЛЕНИЯ Схема 2

ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ БЛОКА УПРАВЛЕНИЯ

Внимание! Значение сопротивления измерять при отключенном электропитании НАЛАДКА И ПУСК НАСТЕННЫХ КОТЛОВ Rinnai Подготовка к пусконаладочным работам: – Промойте трубопроводы для горячей воды и отопления. – Откройте всю запорную арматуру системы отопления и водоснабжения. – Заполните систему отопления теплоносителем до рабочего давления 1,0 кгс/см2 (при 20 С). – Откройте клапан автоматического воздухоотводчика котла. и удалите воздух из системы отопления, пользуясь кранами Маевского, установленными на отопительных приборах и трубопроводах. – При необходимости подпитайте систему, отслеживая при этом показания манометра. – Проверьте отсутствие утечек в системах газоснабжения отопления и ГВС и при необходимости устраните неисправности. – Проверьте напряжение питания котла (~50 Гц, 220В±10%). – Проверьте давление газа на входе в котел. Измерение производите специальным манометром (напоромером) на штуцере, расположенном на газовой подводке котла. Номинальная мощность котла обеспечивается при следующих значениях динамического давления газа на входе в котел:

Для природного газа Рmin 110 мм вод. ст., Pmax 250 мм вод. ст.; Для сжиженного газа – Pmax 300 мм вод. ст., Рmin 250 мм вод. ст. 1. Перед наладкой котла произведите предварительную установку переключателя SW2 (4-х позиционных переключателей), в соответствии с рисунком 2. Произведите предварительную установку восьмипозиционного переключателя SW1 согласно табл. 3 Назначение флажков восьмипозиционного переключателя SW1: Флажок 1 переключателя (SW1), в зависимости от вида газа, устанавливается в положение «OFF» (природный магистральный газ LNG) или в положение «ON» (сжиженный баллонный газ LPG). Флажок 2, в зависимости от типа системы отопления (открытого или закрытого) устанавливается в положение «OFF» при открытой системе отопления или «ON» – при закрытой системе.флажок 3, в зависимости от конструкции выхлопной трубы и способа подачи воздуха, устанавливается в положение «OFF», если забор воздуха идет из помещения (труба FE), и в положение «ON», если забор воздуха идет с улицы (FF).Флажки 4, 5, 6, в зависимости от модели котла устанавливаются в положение «OFF» или «ON».Флажок 7 используется при регулировке максимального вторичного давления газа (на форсунках).флажок 8 используется при регулировке минимального вторичного давления газа (на форсунках). Регулировка вторичного давления газа (давление на форсунках горелки).настенные котлы RINNAI оборудованы системой модуляции мощности от 25 до 100 %. Регулировка минимального давления газа производится с помощью регулировочного винта, расположенного внизу газовой арматуры.

Давление газа измеряется напоромером, на штуцере газового коллектора. При регулировке минимального давления откройте газовый кран, включите котел в режим ГВС кнопкой (6) на пульте управления, откройте кран горячей воды до максимума, флажок 8 на переключателе SW1 поставьте в положение «ON». Установите минимальное давление газа регулировочным винтом до значения, указанного в таблице 2. Регулировка максимального давления газа осуществляется при положении флажка 7 в позиции «ON» регулятором максимального давления на блоке управления. Значения максимального давления газа для настенных котлов приведены в таблице 2. После регулировки минимального и максимального давления флажки 7, 8 установите в положение «OFF», закройте газовый кран и кран горячей воды, отсоедините напоромер, закройте штуцер газового коллектора заглушкой. Таблица параметров по наладке котла Rinnai

РАСПОЛОЖЕНИЕ ФЛАЖКОВ ВОСЬМИПОЗИЦИОННОГО ПЕРЕКЛЮЧАТЕЛЯ SW1 ПРИ НАЛАДКЕ И В РАБОЧЕМ РЕЖИМЕ. Сжиженный газ (LPG) Все флажки, кроме флажка 1, располагаются также как и для природного газа. Флажок 1 переведите в положение «ON». Пуск котла Rinnai в режиме отопления и ГВС. – Нажмите кнопки (6) и (10) на пульте управления. – Проверьте визуально состояние (цвет и интенсивность) пламени. – Проверьте, находится ли желтая стрелка манометра в диапазоне 1,5 2 кгс/см². – Проверьте, прекращается ли горение, когда достигнута установленная температура. – Проверьте, работает ли циркуляционный насос еще 5 (7) минут после выключения котла. – После зажигания температуру теплоносителя воспринимает терморезистор. Когда температура теплоносителя ниже, чем установленная, поддерживается состояние горения на полной (номинальной) мощности, когда температура теплоносителя достигает установленной температуры, то начинается пропорциональное регулирование.

– Выключите кнопку запуска, проверьте состояние гашения. Проверьте, есть ли остаток пламени. Установите режим «Горячая вода». – Откройте кран разбора горячей воды. – Убедитесь, что при изменении установленной температуры горячей воды и ее расхода пропорционально изменяется интенсивность сгорания. – Закройте кран разбора горячей воды. – Проверьте, погасла ли полностью горелка. НАЛАДКА ГОРЕЛКИ КОТЛА Rinnai ПРИ ИЗМЕНЕНИИ ТИПА ГАЗА. 1. Закройте газовый кран на входе в котел. 2. Отключите электропитание. 3. Снимите переднюю крышку котла. 4. Снимите крышку камеры сгорания, открутив 12 винтов. 5. Снимите газовый коллектор, открутив 6 винтов.

6. Установите форсунки соответствующие типу газа. 7. Установите или снимите демпфер горелки (согласно табл. 2). 8. Соберите горелку в обратной последовательности. 9. Откройте газовый кран на входе в котел. 10. Включите электропитание. 11. Произведите регулировку вторичного давления газа (согласно Гл. 5, табл. 2). 12. Закройте крышку котла Rinnai

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛА Rinnai Необходимо регулярно (1-2 раза в год) контролировать: – исправность заземления и системы электропитания, – отсутствие утечки газа, – герметичность дымохода, – исправность предохранительного клапана, – показания давления в контуре отопления, – отсутствие утечек в контурах отопления и горячего водоснабжения (ГВС), – отсутствие загрязнения фильтров контуров отопления и ГВС, – отсутствие сажи на первом теплообменнике. По результатам контроля устранить все обнаруженные неисправности. ТАБЛИЦА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ КОТЛА Rinnai.

Подключение хронотермостата Emmeti Sintesi 01514 В заводском варианте, на пульте управления котла Rinnai програмируется только температура теплоносителя в системе отопления, но блок управления котла Rinnai позволяет к нему подключать программируемые выносные термостаты типа Emmeti Sintesi 01514. В этом случае можно задавать на пульте управления температуру воздуха в помещении, которую может поддерживать котел.

Термостат подключется к белому штекеру, который находится в блоке управления. Для подключения, нужно снять крышку котла, снять прозрачную защитную панель с блока управления, найти белый штекер с 4 штырьками и подключить к нему термостат.

docplayer.ru

Настройки и регулировки котлов Риннай

______________________________________________________________________________________________

______________________________________________________________________________________________

Проводил обслуживание котла Rinnai RB 257 EMF. Промыл первичный и вторичный теплообменник котла отдельно. Прочистил трубки и черную колбу (не знаю как точно называется). Воздух спустил. Хотел запустить котел на ГВС. Котел запустился, но сразу выдало ошибку 16 (перегрев), потрогал выход из первичного теплообменника он горячий и сделал вывод, что аппарат выключается от перегрева. Фильтры чистил, вода есть (подпитку давал). Насос включался и работал. Подскажите, как устранить неисправность?

Однозначно, воздух стравливать. Попробуйте принудительно шилом (или иголкой) ткнуть в авт. воздухоотводчик. Или постучать по нему. Но при это давление на манометре не должно превышать 1атм. Иначе поплавку (внутри), тяжело будет выпускать воздух.

Дельту температуры в Rinnai 257 RMF как можно отрегулировать? Дом пока не жилой, но я в нем работаю. Поставил по температуре в помещении 18С. По ощущению тактует раз в 20 минут где-то, может чаще, трудно засечь. И подскажите, оптимальный расход газа на каком режиме будет по температуре в помещении или по теплоносителю (40С)?

Никак. Поставьте по теплоносителю. А в будние дни ставьте режим экономия.

Остановился газовый котел Риннай 167 с ошибкой 14 и не запускается. Назовите основные причины этой ошибки.

Ошибка означает неисправность температурного предохранителя. Надо проверить его на предмет короткого замыкания. Возможно, предохранители сгорели, и необходима их замена.

В эксплуатации котел Rinnai 367 RMF, за окном -19, влажность около 80%, котел работает по температуре в доме +25, вода +60, труба, рекомендуемая с гофрой, с улицы чистая без инея, установлена, как полагается, под уклоном. Под утро вышла ошибка 92. В описание такой ошибки не нашел. С пульта выключил-включил при старте горелки опять ошибка 92. Снял гофру – полет нормальный, но тогда датчик наружной температуры без дела остался.
1. Что за ошибка 92?
2. Как с ней бороться без снятия гофры?
3. Котел стоит вторую зиму, летом было первое обслуживание, техник сказал, что очень много сажи. Почему?

После 4 месяцев выключения необходимо обслужить газовый настенный котел Риннай 367. Что для этого нужно сделать?

Техническое обслуживание состоит из чистки, настройки автоматики, регулировки всех основных узлов, проверки уплотнений и запорной арматуры, функционала на разных режимах. При обнаружении отклонений от нормы, нужно произвести ремонт без замены деталей.

Аппарат выдает индикацию ошибки 14, что означает угроза безопасности циркуляции. Как восстановить нормальную циркуляцию?

Необходимо проверить, нет ли помех на пути движения теплоносителя: забит фильтр-грязевик, закрыты запорные краны радиаторов. Затем поверяется функциональность циркуляционного насоса (сгорел или заклинило), чистота теплообменника (внутри забит накипью или завоздушен). Следует проконтролировать датчики протока и теплоносителя.

Стало скакать давление на встроенном манометре, оказалось, нужно менять золотник на бачке расширителя. Слил полностью еще раз весь котел, открутив фильтр обратки и дренаж насоса. Слилось два тазика (литров 5-6 примерно). Закрутил фильтр и дренаж.
– Накачал 1атм насосом.
– Открыл систему.
– Включил котел, подача воды в систему автоматически накачивает до 2,5 атм. по встроенному манометру.
– Стравливаю давление по встроенному манометру до верхней отметки красной зоны.
– Включаю отопление на 70 градусов, стрелка держится на верхней границе красной зоны вплоть до 70-ти.
– На следующий день проверяю внешним манометром, давление на той же отметке.
– Через день давление в расширительном баке держится на той же отметке.
– Через два дня неожиданно возникает ошибка 43.
– На встроенном манометре давление ниже красной зоны.
– Давление на баке держится на той же отметке.
– Включаю на долю секунды клавишу “Добавка Воды” на котле, слышно как включается и отключается клапан подпитки, этой доли секунды хватает для того, чтобы стрелка встроенного манометра резко скакнула в середину красной зоны.
– Давление в норме, котел включается и дальше работает нормально.
– Контроль давления на баке в норме. Что-то подклинивает в бачке?

1. В котле нет датчика давления. Включая-выключая клавишей подпитку, Вы доливаете воду в котел до нужного значения.
2. При подпитке сначала давление резко растет до давления воздуха в баке, затем рост резко замедляется, т. к. теплоноситель начинает поступать РБ.
Если при заливке давление резко выросло до 2.5, есть подозрение, что давление воздуха в РБ 2.5. Или вода в него не может поступать по какой-то причине. Проверьте мембрану в расширительного бака. Открутите золотник в бачке и поднимите давление воды в системе отопления, если с ниппеля пойдет вода, то мембрана прохудилась.

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Похоже на проблемы с циркуляцией. Проведите проверку электроцепи безопасности, датчика температуры, чистоты фильтров.

Все время падает давление, и мне рекомендовали поменять расширительный бак. Какой лучше установить?

Обычный стандартный расширительный бак, который устанавливается на систему отопления вне корпуса котла. Функционально бачки никак не отличаются, и выбор модели зависит только от Вас.

После регулировки настенного газового котла Риннай 167, он не работает ни в каком режиме и показывает ошибку 15. Как избавиться от неполадки?

Ошибка означает нарушение циркуляции воды. Циркуляционный насос в котле один. Если ни в режиме ГВС, ни в режиме отопления циркуляционный насос не гоняет по теплообменнику теплоноситель, то это и есть причина появления индикации ошибки 15. Откройте заднюю пробку насоса и посмотрите, крутится ли ротор или его заклинило. Попробуйте подтолкнуть его отверткой, если он не двигается. Прочистите фильтр-грязевик для воды и для теплоносителя.

Что делать, подтекает расширительный бачок и прекратился нагрев горячей воды?

Причин данных нарушений может быть несколько: это забитый накипью теплообменник, засоренный фильтр-грязевик, сломанная крыльчатка расходомера, перегоревшая плата или иная неполадка оборудования.

Появилась ошибка 14 на Rinnai RB 367 RMF, что сделать, чтобы запустить его?

1. Внимательно осмотреть провод, идущий к датчику температуры (справа в трубке, выходящей из теплообменника) нет ли обрыва.
2. Прозвонить датчик сопротивление при комнатной температуре составляет 11,9-13,3 кОм.
3. Заменить датчик температуры.

Котел постоянно показывает ошибку 43, хотя я все прочистил в нем. Запустить не удается. Означает ли это серьезную поломку?

Ошибка 43 означает критично низкий уровень теплоносителя и падение давления из-за этого до нуля. Можно попробовать запитать котел через кран водоснабжения до достижения рабочего давления и еще раз запустить.

Установлен в системе котел Риннай 367, при включении ГВС выходит ошибка 16. Главное это стала появляться после чистки всех фильтров, т. е. фильтр отопления, подачи воды. Конечно же, чистил, перекрыв краны подачи и обратки. Узнал, что ошибка 16 – нет теплоносителя, но включаю отопление, работает нормально, циркуляция отопления идет.

RB 207 RMF перестал запускаться. Идет индикация ошибки 11-42. Что это означает?

Первые две цифры говорят о виде ошибки согласно инструкции. У вашего котла есть проблемы с поджигом: это может быть как выход из строя газового клапана, так и блока поджига. Мог забиться теплообменник или что-то произошло с газоподающей трубой. Также следует проверить состояние дымохода.

В эксплуатации газовый котел Rinnai RB 207 EMF более 5-ми лет, в последние несколько дней начал падать давление до нуля, при этом котел работает и ошибки не выдает. Думал в системе отопления утечка, закрыл все краны на ветки системы отопления, поднял давление до 2-атм и закрыл подачу, давление упал с 2 до 0,5 в течение 10-15 секунд, потом потихоньку до нуля в течение 15-20 минут. Звонил местным специалистам по ремонту котлов
Rinnai, они утверждают, что утечка в системе отопления, других причин не может быть. Но при закрытой системе давления котла также быстро падает. Помогите, пожалуйста решить проблему, может у кого то было такое.

Снимите переднюю крышку и загляните в котел (соединения, авт. воздухоотводчик, 3-х ходовой). Если там сухо, то проверьте расширительный бак. Справа котла длинная крышка на двух шурупах.

В работе котел Риннай 107, в режиме ГВС на 3 положении пламя горит и гаснет на какое-то время и так постоянно, но на 2 положении такого нет, горит постоянно. В чем может быть неисправность?

Если EMF/GMF, то возможно датчик температуры неисправен или нарушен теплообмен в теплообменнике ГВС, мыть или менять.

Установили котел Риннай 207. Появилась проблема – горелка зажигается, но горячая вода в систему отопления не поступает. Ошибок система не выдает. Что нужно проверить?

Если при работе на отопление греется вторичный теплообменник, то это трехходовой клапан.

В котле Rinnai RB 107 EMF не работает нагрев горячей воды. Видимо, где-то забилось, так как вода у нас очень жесткая. Что нужно сделать для ремонта?

Скорее всего, у вас не работает контур ГВС из-за того, что изнутри забит солями жесткости вторичный теплообменник. Аккуратно снимите кожух, демонтируйте теплообменник и залейте его на сутки лимонной кислотой. Потом тщательно промойте водой многократно и поставьте его на место.

Куда нужно подключить дополнительный циркуляционный насос к Rinnai 366 GMF и какая максимальная мощность должна быть у насоса при прямом подключении на плату?

Производителем не предусмотрено. Все дополнительные насосы – через гидрострелку.

В эксплуатации газовый двухконтурный котел Rinnai RB 167 EMF пытается запуститься, но выдает ошибку 14. Что это значит?

Ошибка означает возникновение неисправности в безопасной циркуляции. Первая мера – проверить, не перепутана ли фаза-ноль, и нет ли запыления контакта датчика ионизации. Следует разобрать и прочистить контакты датчика. Далее надо проверить правильность отвода дымовых газов.

Сделал монтаж и запустил вчера котел RB-207 RMF. Шумит страшно. Циркуляционный насос не отключается вообще. Поставил пока отопление по температуре теплоносителя – 60 градусов, пока не смонтировал проводку к пульту в центре комнаты. Как-нибудь можно уменьшить мощность циркуляционного насоса? Переключателей на нем нет. Может на плате что-то настраивается?

Это нельзя исправить. Я поставил насос в обратку и сделал переключение. Теперь родной насос работает только при ГВС.

В последнее время при включении горячей воды аппарат сильно гудел, а теперь совсем не запускается – нет ни отопления, ни нагрева воды. Как это можно исправить?

Если в котле забился теплообменник, можно его промыть с помощью крепкого раствора лимонной кислоты. Надо выдерживать залитый раствор длительное время, чтобы все минеральные отложения на стенках растворились. Также возможные причины неполадки – забит датчик протока. Надо проверить состояние датчика и заменить его при необходимости.

Подскажите по регулировке. Отопление по комнатной температуре. Подключил внешний термостат (перенастроил котел: при замыкании контактов термостата котел включается). Не будет ли внешний термостат конфликтовать с датчиком температуры в пульте? У кого больше приоритет?

Выставь на пульте на пару градусов выше чем надо. Термостат отключает котел в любом случае. Если на пульте будет меньше – котел греть не будет.

Лопнул колпачок на воздухоотводчике насоса настенного котла Rinnai 307. Можно ли его поменять отдельно?

Главное знать, что поврежден только колпачок золотника, а сам отводящий механизм исправен и может держать давление. Также следует понять, нуждается ли теплообменник в чистке. Если циркуляционный насос в порядке, поменяйте колпачок.

Установили и подключили котёл Риннай 207 RMF. Нашёл на плате разъём CN16, но есть похожий разъём CN20. Не он ли это? Я нашёл сервисную инструкцию на GMF. Там действительно есть разъём CN16. Но на плате RMF другое расположение разъемов и компонентов. Я пробовал включать котёл, замыкая контакты 1 и 4 на разъёме 20, но никакого эффекта. Мне нужно принудительно включать котёл по внешнему термостату независимо от настроек родного пульта. Кто-нибудь подскажет, что не так и что нужно для этого сделать.

Заводские настройки – при размыкании 1-4 работает, при замыкании отключается. Переключите 5 ДИП на SW2 и на родном пульте котла установите температуру больше чем на доп. термостате, или включите работу по температуре СО.

Котел Rinnai 307 RMF не работает из-за ошибок 43 и 52. В чем неисправность?

Указанные ошибки означают серьезные нарушения в функционировании котла: падение уровня теплоносителя ниже допустимого и проблемы с модулируемым газовым клапаном. Понадобится разбирать и чистить газовый клапан, фильтр, проверять датчики.

На котле Риннай 207 при уменьшении давления теплоносителя выскакивают одновременно две ошибки: 32 и 43. Если с 43-й понятно. То почему выходит 32-я ошибка – проблема с терморезистором промерзания? Когда давление в системе отопления нормальное – отдельно 32-я ошибка еще не выходила ни разу. Котел новый. Только запустил.

Ошибка на дисплее -это только первое число.

Котел Rinnai тухнет сразу после запуска из-за ошибки 11 – якобы не поступает газ. Но на самом деле он поступает: давление на газгольдере неизменно 3,5. Что происходит?

Это может быть выход из строя датчика контроля пламени, электромагнитного клапана, который управляет газовым клапаном или сгоранием платы. Возможно, залипает редуктор давления и не дает газа достаточно для старта.

Котел последнее время стал шипеть, а теперь остановился и выдал ошибку 15 – что-то с модуляционным клапаном. Что можно сделать?

Газовый клапан нужно менять.

Неисправность котла Rinnai 307 RMF – после мойки теплообменника полдня поработал и остановился с ошибкой 14. Что можно сделать?

Ошибка сигнализирует о неисправности температурного предохранителя. Сначала необходимо убедиться, что там не произошло короткое замыкание, нет ли обрывов в цепи. Выяснить, нет ли потенциала между нолем и землей: это также дает сбои по работе датчиков и автоматики. Могла сработать кнопка СТБ по сигналу датчика. Надо проверить все датчики по инструкции по сервисному обслуживанию котла на соответствие сопротивления датчика
температурным параметрам. При расхождении значений следует поменять неисправный датчик.

Неисправность в работе котла Rinnai RB-207 RMF, выдает ошибку 14, проблемы с циркуляцией. Включаешь котел, запускается насос, потом турбина, горелка не разжигается. Тут же встает на ошибку 14, на гвс то же самое.

Проверяйте предохранитель от перегрева, на камере сгорания (два черных провода).

Газовый котел Rinnai RB-107 EMF в эксплуатации с сентября 2013 г. На пульте последние дни выскакивают ошибки после использования ГВС: 11 – Нет пламени и 15 – Проблема циркуляции воды. Запустить котел после появления указанных ошибок получается, только отключив его от сети на несколько минут. Проверял возможные причины какие указаны в Инструкции все в норме и наличие газа и давление в системе (1 по манометру) и повреждений и
утечек никаких нет. В результате вынужден был на пульте отключить ГВС. Прошу подсказать, что делать какие запчасти приобретать?

Горелку почистить надо. Она грязная и не пропускает в камеру сгорания необходимое количество воздуха для горения. Из-за этого после розжига мало тепла, и если через 5 сек. датчик отопления не увидел повышение температуры. Аппарат понимает, нет циркуляции. И выдает ошибку 15. Ошибка 11 по этой же причине. При розжиге из-за нехватки воздуха, высота пламени низкая и датчик горения не успевает нагреться. Снимите крышку и всё будет работать.

Чем в котлах серии RMF отличаются режимы отопления по температуре в помещении от автоматического режима по температуре в помещении? Пару месяцев уже, как запустил у себя котел 207 RMF. Работал он сначала в режиме отопления по температуре теплоносителя. Теперь удлинил кабель от пульта и перенес пульт в середину дома. Переключил отопление в автоматический режим по температуре в помещении. Заметил, что котел, по крайней
мере, градусов на 5 стал завышать температуру теплоносителя в сравнении с режимом отопление по температуре теплоносителя. Видимо, стал тактовать. При этом в периоды простоя, похоже, выключается насос, но остается работать вентилятор. По какому принципу котел выбирает температуру теплоносителя исходя из уличной температуры? Там жесткий алгоритм или он самообучается, под реальные теплопотери дома и т. д? Не пойму, теперь какой режим будет лучше?

Лучший режим “Экономия”. Он есть в стандартном пульте, но включить вручную нельзя, при определенных условиях включается сам.

Установлен в систему отопления котел Риннай 257 RMF. Эксплуатация с 2009г. Летом провел полное техническое обслуживание, заменил трехходовой клапан, диспенсер, клапан аварийного сброса, фильтр грязевик, циркуляционный насос, промыл теплообменник горячей воды. Сейчас возникла проблема: при включении горячей воды идет сброс давления в системе отопления до 0 через пару секунд. Приходиться отключать каждый раз котел,
чтобы пользоваться горячей водой, после включать подпитку и включать котел. Соответственно вырубать подводку горячей воды. Подскажите в чем неисправность? Я подозреваю трехходовой клапан?

Клапан не причем. Теплообменник ГВС травит. Смешивается контур ГВС и СО, поэтому при включении режима ГВС давление в контуре СО падает. Короче, теплообменник ГВС под замену.

Неисправность у котла RB-367 RMF. Появляется ошибка 18 при включении ГВС, но не всегда может работать несколько дней потом появиться, выключаешь, ждешь дальше все опять работает. Заметил, что если выключено полчаса, примерно, то ошибка появляется быстрее, чем если выключено, скажем всю ночь. И еще, ошибка появляется только в момент включения, если газ загорелся, все работает нормально.

Ошибка 18 – это обнаружение замыкания на землю. В случае смещения определенного напряжения (более 5 В) в линии электронного модуля – Проверить напряжение между третьим штифтом CN3 электронного модуля и линии заземления. Проверить покрытие кабели. (особенно, кабель пульта управления.)

Аппарат Rinnai через пару секунд после запуска выдает ошибку 14, что означает ошибку циркуляции, но насос целый и фильтр чистый. От чего еще зависит циркуляция и что теперь делать?

Учитывая, что циркуляционный насос в порядке и фильтр-грязевик прочищен, причиной остановки котла может быть неисправный датчик протока. Он расположен в районе 3-х ходового клапана, а на подающем трубопроводе – датчик подающей линии.

Возникла следующая неисправность котла Риннай 207 – сильные перепады давления в системе отопления при непостоянной работе, т. е. когда перерыв (30 мин.) давление падает до 0,5, при пуске и нагревании давление доходит до 1,5. Это нормально? Раньше такой разницы не замечал. Котел в эксплуатации 5 лет.

Надо проверить давление в расширительном бачке.

Подскажите, пожалуйста по настройкам котла 207 rmf.
– Какое давление воды должно подаваться в котел? В инструкции говорится о редукторе давления, но про само давление нет ни слова.
– Вопрос к пользователям котла: Есть функции отсутствия и программируемая функция отопления. Пользуетесь ли Вы ими и при каких обстоятельствах при постоянном проживании. В чем отличие установки режима отопления, контролируемым с пульта? (Мне кажется, экономней просто поддерживать постоянную температуру, чем заново нагревать помещение).

У пульта 2 режима – контроль температуры теплоносителя и контроль температуры в помещении, Каким пользоваться режимом – решать вам. У многих пользователей установлен режим контроля температуры в помещении, к котлу не подходят и в доме комфортно.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

kotly-gaz.ru

Котлы Риннай

_______________________________________________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Напольный газовый котел Риннай при запуске начинает гудеть, турбина насоса вращается, и сразу загорается лампочка. Может быть причиной неисправный насос?

Причиной потери пламени может быть как сбой настроек, так и выход из строя какой-то детали агрегата. Часто виновата неотрегулированная горелка.

Газовый котел Rinnai перегрелся и закипел, вышел в аварию с ошибкой 14. Он остыл, но больше не запускается. Как мне погасить ошибку?

Найдите на корпусе снизу аварийную кнопку STB (под колпачком) и отожмите ее. Если в агрегате ничего не повреждено, он будет дальше работать нормально. Но ошибка 14 могла появиться и в результате заклинивания циркуляционного насоса или завоздушивания системы отопления. В этом случае перегрев теплоносителя повторится.

Из 2-контурного котла на зимний период сливалась вода, но в системе отопления оставался антифриз. Когда я решил снова запустить контур ГВС, вместо воды из крана потек антифриз. Что случилось? Это подлежит ремонту?

После сливания воды вы плохо продули трубы, и часть воды осталась внутри котла. В результате замерзания воды произошли порывы трубок, и теперь идет перетекание теплоносителя в другой контур. Если камера сгорания сухая, то можно заблокировать вторичный змеевик и подключить бойлер косвенного нагрева.

Газовый котел Rinnai RB-275 остановился с показом ошибки 1442. Что это означает и как решить проблему?

Согласно таблице кодов неполадок в инструкции, эта ошибка означает неисправность температурного предохранителя. Скорее всего, аварийная кнопка STB сработала, получив сигнал от датчика перегрева теплоносителя. Найдите эту кнопку под колпачком и отожмите ее, погасив ошибку. Если короткого замыкания не было – агрегат запустится.

Котел rinnai RB-366DMF выпуск 2011, начал выключаться, при этом ошибки не выдает. После принудительного включения нагоняет давление и нужную температуру, но работает 1, 2 дня и опять выключается без обозначения ошибки – на пульте просто мигает время: 12-00. Подскажите с чем это может быть связано?

Автоматический воздухоотводчик гляньте. Заодно и электрод уровня воды почистите.

После выключения горячей воды котел трещит. Что делать?

Открыть переднюю крышку и посмотреть в какой области трещит. Скорее всего, 3-х ходовой клапан неисправен.

Котел Риннай 366, 2х контурный, в работе лет пять, перегревает воду на отопление. Ставлю на 55 градусов, гонит до 70 и выключается, потом снова включается до 70 и выключается. Подача горячая, а обратка холодная, воздуха в системе нет. Теплообменники оба почистил, фильтра тоже оба прочистил, трехходовой работает (шарик вращается), насос воду тоже циркулирует. Что может быть, помогите пожалуйста, может ли это быть из за термоплавкого предохранителя?

У вас нет циркуляции.

После 4 месяцев выключения необходимо обслужить газовый настенный котел Риннай 367. Что для этого нужно сделать?

Техническое обслуживание состоит из чистки, настройки автоматики, регулировки всех основных узлов, проверки уплотнений и запорной арматуры, функционала на разных режимах. При обнаружении отклонений от нормы, нужно произвести ремонт без замены деталей.

Аппарат выдает индикацию ошибки 14, что означает угроза безопасности циркуляции. Как восстановить нормальную циркуляцию?

Необходимо проверить, нет ли помех на пути движения теплоносителя: забит фильтр-грязевик, закрыты запорные краны радиаторов. Затем поверяется функциональность циркуляционного насоса (сгорел или заклинило), чистота теплообменника (внутри забит накипью или завоздушен). Следует проконтролировать датчики протока и теплоносителя.

Стало скакать давление на встроенном манометре, оказалось, нужно менять золотник на бачке расширителя. Слил полностью еще раз весь котел, открутив фильтр обратки и дренаж насоса. Слилось два тазика (литров 5-6 примерно). Закрутил фильтр и дренаж.
– Накачал 1атм насосом.
– Открыл систему.
– Включил котел, подача воды в систему автоматически накачивает до 2,5 атм. по встроенному манометру.
– Стравливаю давление по встроенному манометру до верхней отметки красной зоны.
– Включаю отопление на 70 градусов, стрелка держится на верхней границе красной зоны вплоть до 70-ти.
– На следующий день проверяю внешним манометром, давление на той же отметке.
– Через день давление в расширительном баке держится на той же отметке.
– Через два дня неожиданно возникает ошибка 43.
– На встроенном манометре давление ниже красной зоны.
– Давление на баке держится на той же отметке.
– Включаю на долю секунды клавишу “Добавка Воды” на котле, слышно как включается и отключается клапан подпитки, этой доли секунды хватает для того, чтобы стрелка встроенного манометра резко скакнула в середину красной зоны.
– Давление в норме, котел включается и дальше работает нормально.
– Контроль давления на баке в норме. Что-то подклинивает в бачке?

1. В котле нет датчика давления. Включая-выключая клавишей подпитку, Вы доливаете воду в котел до нужного значения.
2. При подпитке сначала давление резко растет до давления воздуха в баке, затем рост резко замедляется, т. к. теплоноситель начинает поступать РБ.
Если при заливке давление резко выросло до 2.5, есть подозрение, что давление воздуха в РБ 2.5. Или вода в него не может поступать по какой-то причине. Проверьте мембрану в расширительного бака. Открутите золотник в бачке и поднимите давление воды в системе отопления, если с ниппеля пойдет вода, то мембрана прохудилась.

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Похоже на проблемы с циркуляцией. Проведите проверку электроцепи безопасности, датчика температуры, чистоты фильтров.

Все время падает давление, и мне рекомендовали поменять расширительный бак. Какой лучше установить?

Обычный стандартный расширительный бак, который устанавливается на систему отопления вне корпуса котла. Функционально бачки никак не отличаются, и выбор модели зависит только от Вас.

После регулировки настенного газового котла Риннай 167, он не работает ни в каком режиме и показывает ошибку 15. Как избавиться от неполадки?

Ошибка означает нарушение циркуляции воды. Циркуляционный насос в котле один. Если ни в режиме ГВС, ни в режиме отопления циркуляционный насос не гоняет по теплообменнику теплоноситель, то это и есть причина появления индикации ошибки 15. Откройте заднюю пробку насоса и посмотрите, крутится ли ротор или его заклинило. Попробуйте подтолкнуть его отверткой, если он не двигается. Прочистите фильтр-грязевик для воды и для теплоносителя.

Что делать, подтекает расширительный бачок и прекратился нагрев горячей воды?

Причин данных нарушений может быть несколько: это забитый накипью теплообменник, засоренный фильтр-грязевик, сломанная крыльчатка расходомера, перегоревшая плата или иная неполадка оборудования.

Появилась ошибка 14 на Rinnai RB 367 RMF, что сделать, чтобы запустить его?

1. Внимательно осмотреть провод, идущий к датчику температуры (справа в трубке, выходящей из теплообменника) нет ли обрыва.
2. Прозвонить датчик сопротивление при комнатной температуре составляет 11,9-13,3 кОм.
3. Заменить датчик температуры.

Котел постоянно показывает ошибку 43, хотя я все прочистил в нем. Запустить не удается. Означает ли это серьезную поломку?

Ошибка 43 означает критично низкий уровень теплоносителя и падение давления из-за этого до нуля. Можно попробовать запитать котел через кран водоснабжения до достижения рабочего давления и еще раз запустить.

Установлен в системе котел Риннай 367, при включении ГВС выходит ошибка 16. Главное это стала появляться после чистки всех фильтров, т. е. фильтр отопления, подачи воды. Конечно же, чистил, перекрыв краны подачи и обратки. Узнал, что ошибка 16 – нет теплоносителя, но включаю отопление, работает нормально, циркуляция отопления идет.

RB 207 RMF перестал запускаться. Идет индикация ошибки 11-42. Что это означает?

Первые две цифры говорят о виде ошибки согласно инструкции. У вашего котла есть проблемы с поджигом: это может быть как выход из строя газового клапана, так и блока поджига. Мог забиться теплообменник или что-то произошло с газоподающей трубой. Также следует проверить состояние дымохода.

В эксплуатации газовый котел Rinnai RB 207 EMF более 5-ми лет, в последние несколько дней начал падать давление до нуля, при этом котел работает и ошибки не выдает. Думал в системе отопления утечка, закрыл все краны на ветки системы отопления, поднял давление до 2-атм и закрыл подачу, давление упал с 2 до 0,5 в течение 10-15 секунд, потом потихоньку до нуля в течение 15-20 минут. Звонил местным специалистам по ремонту котлов Rinnai, они утверждают, что утечка в системе отопления, других причин не может быть. Но при закрытой системе давления котла также быстро падает. Помогите, пожалуйста решить проблему, может у кого то было такое.

Снимите переднюю крышку и загляните в котел (соединения, авт. воздухоотводчик, 3-х ходовой). Если там сухо, то проверьте расширительный бак. Справа котла длинная крышка на двух шурупах.

В работе котел Риннай 107, в режиме ГВС на 3 положении пламя горит и гаснет на какое-то время и так постоянно, но на 2 положении такого нет, горит постоянно. В чем может быть неисправность?

Если EMF/GMF, то возможно датчик температуры неисправен или нарушен теплообмен в теплообменнике ГВС, мыть или менять.

Установили котел Риннай 207. Появилась проблема – горелка зажигается, но горячая вода в систему отопления не поступает. Ошибок система не выдает. Что нужно проверить?

Если при работе на отопление греется вторичный теплообменник, то это трехходовой клапан.

В котле Rinnai RB 107 EMF не работает нагрев горячей воды. Видимо, где-то забилось, так как вода у нас очень жесткая. Что нужно сделать для ремонта?

Скорее всего, у вас не работает контур ГВС из-за того, что изнутри забит солями жесткости вторичный теплообменник. Аккуратно снимите кожух, демонтируйте теплообменник и залейте его на сутки лимонной кислотой. Потом тщательно промойте водой многократно и поставьте его на место.

Куда нужно подключить дополнительный циркуляционный насос к Rinnai 366 GMF и какая максимальная мощность должна быть у насоса при прямом подключении на плату?

Производителем не предусмотрено. Все дополнительные насосы – через гидрострелку.

В эксплуатации газовый двухконтурный котел Rinnai RB 167 EMF пытается запуститься, но выдает ошибку 14. Что это значит?

Ошибка означает возникновение неисправности в безопасной циркуляции. Первая мера – проверить, не перепутана ли фаза-ноль, и нет ли запыления контакта датчика ионизации. Следует разобрать и прочистить контакты датчика. Далее надо проверить правильность отвода дымовых газов.

Сделал монтаж и запустил вчера котел RB-207 RMF. Шумит страшно. Циркуляционный насос не отключается вообще. Поставил пока отопление по температуре теплоносителя – 60 градусов, пока не смонтировал проводку к пульту в центре комнаты. Как-нибудь можно уменьшить мощность циркуляционного насоса? Переключателей на нем нет. Может на плате что-то настраивается?

Это нельзя исправить. Я поставил насос в обратку и сделал переключение. Теперь родной насос работает только при ГВС.

В последнее время при включении горячей воды аппарат сильно гудел, а теперь совсем не запускается – нет ни отопления, ни нагрева воды. Как это можно исправить?

Если в котле забился теплообменник, можно его промыть с помощью крепкого раствора лимонной кислоты. Надо выдерживать залитый раствор длительное время, чтобы все минеральные отложения на стенках растворились. Также возможные причины неполадки – забит датчик протока. Надо проверить состояние датчика и заменить его при необходимости.

Подскажите по регулировке. Отопление по комнатной температуре. Подключил внешний термостат (перенастроил котел: при замыкании контактов термостата котел включается). Не будет ли внешний термостат конфликтовать с датчиком температуры в пульте? У кого больше приоритет?

Выставь на пульте на пару градусов выше чем надо. Термостат отключает котел в любом случае. Если на пульте будет меньше – котел греть не будет.

Лопнул колпачок на воздухоотводчике насоса настенного котла Rinnai 307. Можно ли его поменять отдельно?

Главное знать, что поврежден только колпачок золотника, а сам отводящий механизм исправен и может держать давление. Также следует понять, нуждается ли теплообменник в чистке. Если циркуляционный насос в порядке, поменяйте колпачок.

Установили и подключили котёл Риннай 207 RMF. Нашёл на плате разъём CN16, но есть похожий разъём CN20. Не он ли это? Я нашёл сервисную инструкцию на GMF. Там действительно есть разъём CN16. Но на плате RMF другое расположение разъемов и компонентов. Я пробовал включать котёл, замыкая контакты 1 и 4 на разъёме 20, но никакого эффекта. Мне нужно принудительно включать котёл по внешнему термостату независимо от настроек родного пульта. Кто-нибудь подскажет, что не так и что нужно для этого сделать.

Заводские настройки – при размыкании 1-4 работает, при замыкании отключается. Переключите 5 ДИП на SW2 и на родном пульте котла установите температуру больше чем на доп. термостате, или включите работу по температуре СО.

Котел Rinnai 307 RMF не работает из-за ошибок 43 и 52. В чем неисправность?

Указанные ошибки означают серьезные нарушения в функционировании котла: падение уровня теплоносителя ниже допустимого и проблемы с модулируемым газовым клапаном. Понадобится разбирать и чистить газовый клапан, фильтр, проверять датчики.

На котле Риннай 207 при уменьшении давления теплоносителя выскакивают одновременно две ошибки: 32 и 43. Если с 43-й понятно. То почему выходит 32-я ошибка – проблема с терморезистором промерзания? Когда давление в системе отопления нормальное – отдельно 32-я ошибка еще не выходила ни разу. Котел новый. Только запустил.

Ошибка на дисплее -это только первое число.

Котел Rinnai тухнет сразу после запуска из-за ошибки 11 – якобы не поступает газ. Но на самом деле он поступает: давление на газгольдере неизменно 3,5. Что происходит?

Это может быть выход из строя датчика контроля пламени, электромагнитного клапана, который управляет газовым клапаном или сгоранием платы. Возможно, залипает редуктор давления и не дает газа достаточно для старта.

Котел последнее время стал шипеть, а теперь остановился и выдал ошибку 15 – что-то с модуляционным клапаном. Что можно сделать?

Газовый клапан нужно менять.

Неисправность котла Rinnai 307 RMF – после мойки теплообменника полдня поработал и остановился с ошибкой 14. Что можно сделать?

Ошибка сигнализирует о неисправности температурного предохранителя. Сначала необходимо убедиться, что там не произошло короткое замыкание, нет ли обрывов в цепи. Выяснить, нет ли потенциала между нолем и землей: это также дает сбои по работе датчиков и автоматики. Могла сработать кнопка СТБ по сигналу датчика. Надо проверить все датчики по инструкции по сервисному обслуживанию котла на соответствие сопротивления датчика температурным параметрам. При расхождении значений следует поменять неисправный датчик.

Неисправность в работе котла Rinnai RB-207 RMF, выдает ошибку 14, проблемы с циркуляцией. Включаешь котел, запускается насос, потом турбина, горелка не разжигается. Тут же встает на ошибку 14, на гвс то же самое.

Проверяйте предохранитель от перегрева, на камере сгорания (два черных провода).

Газовый котел Rinnai RB-107 EMF в эксплуатации с сентября 2013 г. На пульте последние дни выскакивают ошибки после использования ГВС: 11 – Нет пламени и 15 – Проблема циркуляции воды. Запустить котел после появления указанных ошибок получается, только отключив его от сети на несколько минут. Проверял возможные причины какие указаны в Инструкции все в норме и наличие газа и давление в системе (1 по манометру) и повреждений и утечек никаких нет. В результате вынужден был на пульте отключить ГВС. Прошу подсказать, что делать какие запчасти приобретать?

Горелку почистить надо. Она грязная и не пропускает в камеру сгорания необходимое количество воздуха для горения. Из-за этого после розжига мало тепла, и если через 5 сек. датчик отопления не увидел повышение температуры. Аппарат понимает, нет циркуляции. И выдает ошибку 15. Ошибка 11 по этой же причине. При розжиге из-за нехватки воздуха, высота пламени низкая и датчик горения не успевает нагреться. Снимите крышку и всё будет работать.

Чем в котлах серии RMF отличаются режимы отопления по температуре в помещении от автоматического режима по температуре в помещении? Пару месяцев уже, как запустил у себя котел 207 RMF. Работал он сначала в режиме отопления по температуре теплоносителя. Теперь удлинил кабель от пульта и перенес пульт в середину дома. Переключил отопление в автоматический режим по температуре в помещении. Заметил, что котел, по крайней мере, градусов на 5 стал завышать температуру теплоносителя в сравнении с режимом отопление по температуре теплоносителя. Видимо, стал тактовать. При этом в периоды простоя, похоже, выключается насос, но остается работать вентилятор. По какому принципу котел выбирает температуру теплоносителя исходя из уличной температуры? Там жесткий алгоритм или он самообучается, под реальные теплопотери дома и т. д? Не пойму, теперь какой режим будет лучше?

Лучший режим “Экономия”. Он есть в стандартном пульте, но включить вручную нельзя, при определенных условиях включается сам.

Установлен в систему отопления котел Риннай 257 RMF. Эксплуатация с 2009г. Летом провел полное техническое обслуживание, заменил трехходовой клапан, диспенсер, клапан аварийного сброса, фильтр грязевик, циркуляционный насос, промыл теплообменник горячей воды. Сейчас возникла проблема: при включении горячей воды идет сброс давления в системе отопления до 0 через пару секунд. Приходиться отключать каждый раз котел, чтобы пользоваться горячей водой, после включать подпитку и включать котел. Соответственно вырубать подводку горячей воды. Подскажите в чем неисправность? Я подозреваю трехходовой клапан?

Клапан не причем. Теплообменник ГВС травит. Смешивается контур ГВС и СО, поэтому при включении режима ГВС давление в контуре СО падает. Короче, теплообменник ГВС под замену.

Неисправность у котла RB-367 RMF. Появляется ошибка 18 при включении ГВС, но не всегда может работать несколько дней потом появиться, выключаешь, ждешь дальше все опять работает. Заметил, что если выключено полчаса, примерно, то ошибка появляется быстрее, чем если выключено, скажем всю ночь. И еще, ошибка появляется только в момент включения, если газ загорелся, все работает нормально.

Ошибка 18 – это обнаружение замыкания на землю. В случае смещения определенного напряжения (более 5 В) в линии электронного модуля – Проверить напряжение между третьим штифтом CN3 электронного модуля и линии заземления. Проверить покрытие кабели. (особенно, кабель пульта управления.)

Аппарат Rinnai через пару секунд после запуска выдает ошибку 14, что означает ошибку циркуляции, но насос целый и фильтр чистый. От чего еще зависит циркуляция и что теперь делать?

Учитывая, что циркуляционный насос в порядке и фильтр-грязевик прочищен, причиной остановки котла может быть неисправный датчик протока. Он расположен в районе 3-х ходового клапана, а на подающем трубопроводе – датчик подающей линии.

Возникла следующая неисправность котла Риннай 207 – сильные перепады давления в системе отопления при непостоянной работе, т. е. когда перерыв (30 мин.) давление падает до 0,5, при пуске и нагревании давление доходит до 1,5. Это нормально? Раньше такой разницы не замечал. Котел в эксплуатации 5 лет.

Надо проверить давление в расширительном бачке.

Подскажите, пожалуйста по настройкам котла 207 rmf.
– Какое давление воды должно подаваться в котел? В инструкции говорится о редукторе давления, но про само давление нет ни слова.
– Вопрос к пользователям котла: Есть функции отсутствия и программируемая функция отопления. Пользуетесь ли Вы ими и при каких обстоятельствах при постоянном проживании. В чем отличие установки режима отопления, контролируемым с пульта? (Мне кажется, экономней просто поддерживать постоянную температуру, чем заново нагревать помещение).

У пульта 2 режима – контроль температуры теплоносителя и контроль температуры в помещении, Каким пользоваться режимом – решать вам. У многих пользователей установлен режим контроля температуры в помещении, к котлу не подходят и в доме комфортно.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы – летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

domdz.ru
