Котел КЧМ-2М «Жарок-2» | Справочник

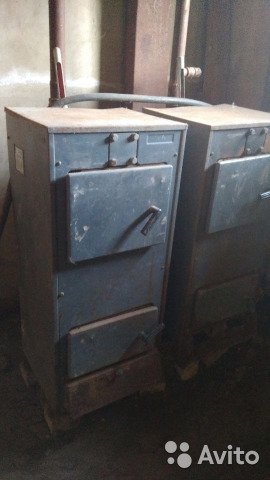

 | |
| Водогрейный котел типа КЧМ-2М «Жарок-2»: 1 — пакет секций; 2 — решетка; 3 — стенка правая; 4 — ручка; 5 — воздухозаборник; 6 — ящик зольниковый; 7 — дверка нижняя; 8 — стенка левая; 9 — дверка верхняя; 10 — крышка; 11 — отвод; 12 — патрубок газохода |
Котлы типа «Жарок» могут работать в системах водяного отопления с естественной и принудительной циркуляцией при гидростатическом давлении до 0,3 МПа (3 кгс/см2) и температуре теплоносителя до 95°С. Топки котлов «Жарок» приспособлены для длительного и эффективного сжигания топлива. В топке котла за счет дополнительных ребер на вертикальных трубах секций образованы не заполняемые топливом обводные растопочные каналы, позволяющие снизить аэродинамическое сопротивление, производить разовую загрузку топлива в полном объеме, увеличить время работы котла без обслуживания.
Замкнутое зольное пространство, образованное ребрами секций, обеспечивает газоплотность котла, необходимую для регулирования подачи первичного воздуха. Подача первичного воздуха в зону горения регулируется открытием крышки воздухозаборника на необходимый угол. Продолжительность рабочего цикла в режиме длительного горения котла:
- на антраците и каменных углях с выходом летучих веществ до 17%, зольностью до 20%, влажностью до 13% составляет не менее 12 часов;
- на каменном и буром углях с выходом летучих веществ до 50%, зольностью до 20%, влажностью до 13% составляет не менее 8 часов.
Котлы типа «Жарок» могут быть переоборудованы для сжигания природного газа. Перевод котла для работы на газе, установка автоматики безопасности и пуск в эксплуатацию производится местными производственно-эксплуатационными конторами газового хозяйства.
Техническая характеристика котла«Жарок-2»
| Показатель | Количество секций | ||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| Номинальная мощность, кВт | 16,5 | 23 | 29,5 | 36 | 42,5 | 49 | 55,5 |
| Удельная материалоемкость, кг/кВт | 13,8 | 12,1 | 10,8 | 10,6 | 10,1 | 9,8 | 9,6 |
| Габариты, мм | 390х500х1065 | 500х500х1065 | 610х500х1065 | 720х500х1065 | 830х500х1065 | 940х500х1065 | 1050х500х1065 |
| Масса, кг | 232 | 283 | 333 | 385 | 433 | 485 | 535 |
Котлы с топками длительного горения
Материал нашел и подготовил к публикации Григорий Лучанский
Источник: А. Носовицкий, кандидат технических наук, Г. Невструева, инженер. Котлы с топками длительного горения. «Сельское строительство», №7, 1986 г.
Братский завод отопительного оборудования Минстройматериалов СССР (665703, Братск-3 Иркутской обл.) приступил к выпуску котлов типа КЧМ-2М «Жарок-2» (ТУ 21-26-253-84) с топкой длительного горения твердого топлива (рис. 1). Котел разработан в НИИСТ (252110, г. Киев, ул. Механизаторов, 9) совместно с заводом. Его габаритные размеры (длина без патрубка газохода х ширина х высота) — (390—1050)х500х1070 мм, масса — 230—580 кг.
Номинальная мощность котлов типоразмеров КЧМ-2М-3 — КЧМ-2М-9 «Жа рок-2» колеблется от 16,5 до 55,5 кВт, коэффициент полезного действия — не менее 77—79%.
Основной частью котла является пакет секций (от 3 до 9 штук), соединенных на ниппелях. На передней секции устанавливаются загрузочная и шуровочная дверки. С фронта также осуществляется регулируемый подвод воздуха. Пакет заключен в декоративный кожух с тепловой изоляцией, К системе отопления котел подсоединяется с помощью отводов; продукты сгорания удаляются в дымовую трубу через патрубок с шибером.
Пакет герметизируется по всему периметру примыкания секций друг к другу. Он представляет собой водоохлаждаемый корпус, делящий котел на три части: зольник, топку и конвективный газоход. Топка котла одновременно является емкостью для образования запаса топлива, необходимого для длительного горения. Колосниковая решетка — водоохлаждаемая, образована нижними горизонтальными трубами секций с прилитыми ребрами.
Одной из особенностей нового котла является наличие в топке растопочных каналов, которые образуются смежными секциями благодаря дополнительному частичному оребрению вертикальных труб в пределах топки. По этим каналам часть продуктов сгорания из зоны горения, минуя верхнюю часть слоя топлива, поступает в надслойную зону. Это позволяет сочетать преимущества верхнего и нижнего сжигания твердого топлива, состоящие в высокой эффективности топочного теплообмена в слое с удобством обслуживания, улучшением санитарного состояния помещения, в котором установлен котел, и, самое главное, повышает длительность горения.
Благодаря наличию литого герметичного зольника и плотному примыканию дверок к передней секции значительно повысился диапазон регулирования мощности котла. Путем изменения степени открытия шибера и заслонки подвода воздуха можно привести в соответствие мощность котла с теплопотерями здания в данный период. Это позволяет оптимизировать расход топлива при дальнейшем увеличении продолжительности безнадзорного горения.
Экспериментальные исследования котла на различных видах топлива, характерных для топливоснабжения населения страны, показали, что продолжительность рабочего цикла в режиме длительного горения на топливах с выходом летучих до 17% составляет не менее 12 часов, а в других случаях — не менее 8 часов.
Для сжигания углей с высоким выходом летучих предусмотрена модификация котла с подводом вторичного воздуха. Котел может быть при соответствующем переоборудовании эффективно переведен на газ и жидкое топливо.
Котел работает при естественной тяге кирпичной дымовой трубы размерами в свету не менее 1х½ кирпича и высотой не менее 5 м. Горизонтальный дымоход от котла до трубы должен иметь минимальное расстояние. При изготовлении трубы из других материалов, кроме соответствия геометрических размеров, необходимо обеспечить ее утепление.
После монтажа пакета секций надо при необходимости дополнительно обмазать межсекционный периметр любым теплостойким раствором, который обычно используется при ремонте печей. При установке дверок следует обратить внимание на полное отсутствие зазоров при закрывании.
Котлы КЧМ-2М «Жарок-2», как и другие котлы шахтно-слоевого типа, эксплуатируются в режиме непрерывного горения твердого топлива. Котел разжигается один раз, при этом создается достаточное количество жара (примерно 150—200 мм), на который загружается небольшими порциями (по 2—3 совка) топливо, обеспечивая общую высоту слоя до уровня загрузочного проема, независимо от требуемой мощности. Все это выполняется при полностью открытых шибере и воздушной заслонке, которые затем прикрываются для достижения требуемой мощности. Повторная загрузка производится, когда слой опустится, но останется достаточно жара, чтобы, очистив котел от шлака и золы, вновь открыв шибер и заслонку повторить весь процесс сначала.
Сжигаемое топливо необходимо предварительно рассортировать. Первоначальный розжиг и часть загрузки обязательно вести наиболее крупным углем, а затем добавлять мелочь.
Котлы часто топят периодически, как печи, хотя это целесообразно только при относительно высоких наружных температурах. В этом случае после окончания топки обязательно надо перебрать очаговые остатки и оставшееся топливо использовать для заполнения верхней части слоя.
Указанные рекомендации применимы и при эксплуатации ранее выпущенных котлов типа КЧМ. При недостаточной длительности горения твердого топливе в первую очередь необходимо произвести дополнительную герметизацию пакета секции и правильно выполнить дымовую трубу.
Назад в раздел
www.geolmarshrut.ru
Котёл “жарок” – OLX.ua
| |||||
| |||||
| |||||
aBi+OMZ/rDETrvY2SlLVLnI4aqzvsBi7HBb2Web4U9/OfDlPUXwX/Sd7HdYhXCXjoyZWYyYmYGCKdcQS78sRZB//5IN4WbiXzaftOm7BsM0kwYKBoea48tDNOKyxK/qWgXJUdTSWjod7bMCeV9ClQOvgTWC1+IbYMoo7D/DOM0EnYh6ixsAZRSLg/KsLF78n97x0YD97jaj4MR7dmt3B5aZxlfcAr/gfrpyrK3DlhalwXEaMVps1bLLxTUWSLR7zZ3hjx0tDO2fFe3dF8+jq6PYvcOe5IwvJ
fc96a6cca1692001bdd07d3378360bb1
- Недавно просмотренные
- Избранные объявления (0)
- Избранные результаты поиска (0)
www.olx.ua
Котел КЧМ-2М «Жарок-2»
 | |
| Водогрейный котел типа КЧМ-2М «Жарок-2»: 1 — пакет секций; 2 — решетка; 3 — стенка правая; 4 — ручка; 5 — воздухозаборник; 6 — ящик зольниковый; 7 — дверка нижняя; 8 — стенка левая; 9 — дверка верхняя; 10 — крышка; 11 — отвод; 12 — патрубок газохода |
Котлы типа «Жарок» могут работать в системах водяного отопления с естественной и принудительной циркуляцией при гидростатическом давлении до 0,3 МПа (3 кгс/см2) и температуре теплоносителя до 95°С. Топки котлов «Жарок» приспособлены для длительного и эффективного сжигания топлива. В топке котла за счет дополнительных ребер на вертикальных трубах секций образованы не заполняемые топливом обводные растопочные каналы, позволяющие снизить аэродинамическое сопротивление, производить разовую загрузку топлива в полном объеме, увеличить время работы котла без обслуживания.
Замкнутое зольное пространство, образованное ребрами секций, обеспечивает газоплотность котла, необходимую для регулирования подачи первичного воздуха. Подача первичного воздуха в зону горения регулируется открытием крышки воздухозаборника на необходимый угол. Продолжительность рабочего цикла в режиме длительного горения котла:
- на антраците и каменных углях с выходом летучих веществ до 17%, зольностью до 20%, влажностью до 13% составляет не менее 12 часов;
- на каменном и буром углях с выходом летучих веществ до 50%, зольностью до 20%, влажностью до 13% составляет не менее 8 часов.
Котлы типа «Жарок» могут быть переоборудованы для сжигания природного газа. Перевод котла для работы на газе, установка автоматики безопасности и пуск в эксплуатацию производится местными производственно-эксплуатационными конторами газового хозяйства.
Техническая характеристика котла«Жарок-2»
| Показатель | Количество секций | ||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| Номинальная мощность, кВт | 16,5 | 23 | 29,5 | 36 | 42,5 | 49 | 55,5 |
| Удельная материалоемкость, кг/кВт | 13,8 | 12,1 | 10,8 | 10,6 | 10,1 | 9,8 | 9,6 |
| Габариты, мм | 390х500х1065 | 500х500х1065 | 610х500х1065 | 720х500х1065 | 830х500х1065 | 940х500х1065 | 1050х500х1065 |
| Масса, кг | 232 | 283 | 333 | 385 | 433 | 485 | 535 |
es.novosibdom.ru
Печь-жарок ПКЖ-400
Описание

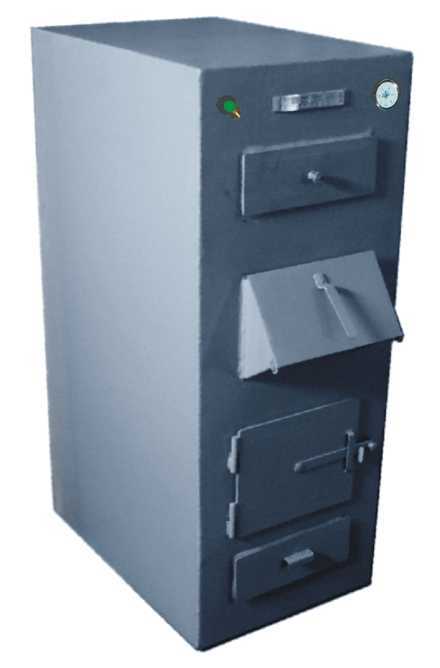

Котел отопительный “Жарок” предназначен для теплоснабжения системы водяного отопления жилых помещений площадью до 400 м2. Имеется модификация котла для работы придавлении до 3-х атмосфер.
Котлы производства ООО Минитехника отличаются своей надежностью и долговечностью. Мы даем 3 года гарантии на все отопительное оборудование.
 |
|
Устройство котла:
 |
Котел отопительный ПКЖ-400 (рис.1) сварной конструкции состоит из корпуса (1) с водяной рубашкой, топки (2), поддувала (3), колосниковой решетки (4), газахода (5), люка загрузки топлива (6). С целью эффективности теплоотдачи дымовая зона котла разделена трубчатой (7) и плоской (8) перегородками, а топочное пространство снабжено дополнительной перегародкой (9), позволяющей загружать топливо в центр топки, а также увеличивать поверхность теплообмена. Для чистки дымового пространства от сажи и пыли в котле имеется лючек (10). Котел снабжен термометром (11) для измерения температуры воды в котле и предохранительным клапаном (12) аварийного сброса давления в системе отопления. Дверка топки, загрузочного люка и лючка (10) снабжены отражателями. |
Комплект поставки:
Котел отопительный 1 шт.
Колосниковая решетка 3 шт.
Клапан предохранительный 1 шт.
Термометр 1 шт.
Купить печь ПКЖ-400 74.000 руб
minitehnika.ru
Жарок – Энциклопедия по машиностроению XXL
Жарок 1942 Жарок-Ярославский Сев. [c.307]КЧМ-2М ( Жарок-1>) — 3—9 16,5—55,5 390—1050 500 1065 232—535 Братский завод отопительного оборудования [c.10]
Котел КЧМ-2М ( Жарок-1 ) предназначен для подогрева воды в системах отопления индивидуальных жилых домов и малоэтажных зданий со строительным объемом 300—950 м [c.25]
| Таблица 9. Техническая характеристика котла КЧМ-2М ( Жарок-1 ) |  |
Котел КЧМ-2М ( Жарок-2 ). Особенностью данного котла (рис. 7) является возможность его работы без обслуживания до 12 ч. Топка котла приспособлена для длительного и эффективного сжигания антрацита и не-спекающихся каменного и бурого углей, в том числе мелкофракционных. Обеспечивается также сжигание дров и брикетированного твердого топлива. При соответствующем переоборудовании и оснащении автоматизированными горелочными устройствами котел может работать на газе и жидком топливе. [c.29]
Котел КЧМ-2М ( Жарок-2 ) — единственное изделие среди малометражных котлов, которое поставляется потребителю в разобранном виде. [c.29]
В чугунном котле КЧМ-2М ( Жарок-2 ), оборудованном системой автоматики РГУ-2 (рис. 18), блок контроля и регулирования размещен на газовой магистрали и отделен от горелки газовым краном, датчик пламени с запальником — на фронтальном листе горелки, датчик тяги — на дымоотводящем патрубке, датчик температуры — в верхнем ниппельном отверстии на передней секции котла. [c.50]
| Рис. 18. Схема котла КЧМ-2М ( Жарок-2 ), оборудованного системой автоматики РГУ-2 |  |
Для обогрева отдельных квартир и индивидуальных домов хорошо зарекомендовали себя котлы КЧМ-2М, Жарок-2 (рис. 1-9-28) КЧМ-2УЭ (табл. 1.9.3) и др. [c.268]
I — солнечный коллектор 2 — бак-аккумулятор 3 — расширительный бак 4 — трубопровод заполнения и подпитки 5 — переливная труба 6 — трубопровод горячей воды 7 — разводка холодной воды 8 — циркуляционный трубопровод 9 — сливной бак для теплоносителя гелиосистемы 10 — отопительный котел КЧМ-2М Жарок [c.281]Кроме котлов КЧМ-1 промышленность выпускает ана-логичнью малометражные котлы КЧМ-2 и КЧМ-3 и их модификации КЧМ-2М ( Жарок ), КЧМ-2У, КЧМ-ЗМ и КЧМ-ЗА, которые отличаются от котла КЧМ-1 размерами, внешним оформлением, производительностью, а также способом удаления золы (они имеют для этой цели металлические ящики под колосниковой решеткой). [c.24]
Котел КЧМ-ЗДГ является модернизированной конструкцией котла КЧМ-2М ( Жарок-2 ). В отличие от него герметизация пакета секций в зольниковой части осуществляется L-образным подовым листом, который прикрепляется к пакету, а места примыкания дополнительно уплотняются. Такое решение уменьшает металлоемкость котла, но приводит к повышению трудоемкости и ухудшению герметичности. Толщина средней секции котла увеличена до 105 мм. [c.34]
Котел КЧММ-4. Конструктивная схема котла сходна со схемой котла КЧМ-2М ( Жарок-2 ). Котел выпускается Ровенским заводом тракторных двигателей. [c.36]
Чугунные малометражные котлы ВНИИСТО-Мч, КЧМ, КЧМ-1, КЧМ-2, КЧМ-ЗА, КЧМ-2М ( Жарок-1 ), КЧММ-2 в настоящее время сняты с производства и котлами серийного производства являются котлы КЧМ-2М ( Жарок-2 ), КЧМ-2УЭ Каунас-1 , КЧМ-ЗДГ-М, КЧММ-1 М, КЧММ-4. [c.37]
Испытания пятисекционного котла КЧМ-2М ( Жарок-2 ) при работе на природном газе показали, что его технические параметры соответствуют требованиям ГОСТ 20548-87, теплопроизводительность составляет 29,5 кВт при КПД=89%, разрежение за котлом 3 Па, температура уходящих газов 210 °С. [c.52]
Котлы типа КЧМ-2М Жарок-2 рассчитаны на отопление помещений объемом 300—950 м . Для обогрева максимального объема используют девятисекционные котлы. Котлы типа КЧМ-2У и КЧМ-2УЭ можно использовать в системах водяного отопления помещений объемом 400—1300 м [c.268]
В таблице показаны котлы наименьшей тепловой мощности, рассчитанные на обогрев квартиры или индивидуального дома и небольших вспомогательных помещений гаража, мастерской и т. п. Братский завод отопительного оборудования выпускает котлы типа КЧЧМ-2М Жарок-2 тепловой мощностью до 55,5 кВт. Наибольшее количество секций в них — 9. Прочие заводы сантехизделий производят котлы с тепловой мощностью до 71,5 кВт, имеющие до 12 секций включительно. Тип КЧМ-2УЭ не оснащен передней панелью декоративного кожуха, как тип КЧМ-2У. [c.269]
