Котельная в подвале частного дома

Давно известно, что жилое помещение – не самое лучшее место для расположения газового котла. В этом случае оптимальным решением видится расположить этот самый газовый котел в подвале дома. Но какие же требования предъявляются к котельной? Как сделать так, чтобы все СНИПы и государственные стандарты соблюдались?

Можно ли ставить котел в подвале?

Газовый котел в подвальном помещении сегодня устанавливают многие загородные домовладельцы. Но есть и исключения. Так, котел размещать не стоит, если система работает на основе сжиженного углеводородного газа, добытого из нефти. На протяжении многих лет государственные стандарты запрещали располагать котельные в подвале частного дома, потому что системы СУГ использовались повсеместно.

Размещать систему отопления в подвале можно. если соблюдать необходимые требования.

После того как состоялся повальный переход на природный газ и специальные котлы, требования по запрету были сняты. Теперь в подвале и на цокольном этаже допускается монтаж не более 4 газовых котлов (водонагревательного или отопительного типа), общая мощность которых не превышает 200 кВт. При необходимости допускается установка газового котла даже на чердаках.

Не стоит забывать о том, что перед монтажом газового котла в своем доме требуется утвердить проект котельной. Это обязательно нужно сделать перед тем, как вы поставите котел и запустите систему, потому что в дальнейшем возможны серьезные проблемы с пожарной инспекцией, где могут потребовать перестроить или демонтировать котельную. Кроме того, такой подход позволит обезопасить себя от того, что нерадивые инспекторы будут требовать взятку. Если проект приносится заранее, то чиновники без проблем вносят определенные корректировки в него, которые нужно учесть и исправить на практике.

Каким должно быть помещение?

Решив сделать котельную на цокольном этаже дома, необходимо учесть некоторые требования, которые обычно предъявляются к таким помещениям. Вне зависимости от расположения будущей котельной, действуют следующие нормы и требования:

• Высота помещения должна составлять более 200 см. Идеальный вариант – 250 см.
• Помещение должно быть отделено от жилых комнат. Монтаж газового оборудования в соседнем с жилой комнатой помещении запрещается.
• На 1 котел (любого типа) в котельной должно приходиться не менее 4 м2 пространства. Кроме того, система должна располагаться на расстоянии более 1 м от стены.
• Необходимо обеспечить полный доступ к любой детали газового котла с любой стороны, чтобы при необходимости его можно было быстро отключить или отремонтировать.
• Котельная должна иметь окно, выходящее на улицу. Размер окна не может быть меньше ¼ м2. Оптимальный вариант – 0.03 м2 на м3 помещения.
• Дверной проем в котельной должен быть удобным и безопасным (с шириной не менее 80 см).
• Напольное покрытие должно быть выполнено из цементной стяжки, чтобы пол был прочным. Не рекомендуется стелить линолеум, ламинат и другие горючие материалы. Идеальный вариант – облицовка пола плиткой и покрытие специальными огнеупорными материалами.
• Поверхности стены и потолка также должны быть выполнены из огнеупорных материалов и отделаны плиткой или штукатуркой. Если около топки расположены материалы, которые потенциально могут гореть или портиться под температурным воздействием, их требуется закрыть щитами с утеплительным материалом.
• У входной двери в котельную требуется предусмотреть наличие вентиляционного отверстия, которое обычно располагается в самом низу дверного полотна.
• Обязательное требование – устройство в котельной вентиляции приточно-вытяжного типа.
• Также требования устройства котельной на цокольном этаже предусматривают ограничение доступа в помещение лиц, которые не участвуют в ремонтных работах или обслуживании установленного там оборудования. Запрещается доступ детей и домашних животных в котельную.

Все требования, которые были описаны выше, рассчитаны, прежде всего, на обеспечение высокого уровня безопасности проживания в частном доме. Помимо этого, они позволяют эксплуатировать отопительное оборудование в оптимальном режиме. Если этими требованиями пренебрегать, то серьезно повышаются риски возникновения аварии, пожара и других чрезвычайных ситуаций. Котельная, в большинстве случаев, является небольшим по площади помещением, поэтому при благоприятных для возникновения огня условиях он там возникает достаточно быстро.

Покрытия стен и пола должны быть негорючими.

Требования на объем помещения для котельной действуют только в том случае, если у котла есть открытая топка. Если у котла топка закрыта, то объем котельной может быть любой. Более 90% современных котлов имеют герметичную топку, однако, если вы пользуетесь старым агрегатом, то объем помещения должен быть следующим: 7.5 м3, 13.5 м3, 15 м3 при тепловой мощности котлов до 30, 30-60 и 60-200 кВт соответственно.

Чтобы определить объем помещения, умножаем площадь котельной в подвале на расстояние от пола до потолка. В инструкции к газовому оборудованию всегда имеется указание на тепловую мощность котла. Современный газовый котел в подвале дома может быть размещен при любом объеме помещения.
Если котельная будет расположена в подвале, цокольном или первом этаже здания, необходимо предусмотреть наличие выхода на улицу. В том случае, когда предполагается сделать еще один вход из дома, дверь там надо отделать противопожарными материалами.

Когда здание уже построено, а подходящего помещения для устройства котельной найти не удалось, не рекомендуется выделять под эти нужды жилые комнаты. Оптимальный вариант в этом случае – строительство отдельного здания. Одновременно с этим, нужно принимать во внимание некоторые нормы и ограничения, которые были описаны выше.

Коммуникации

Помещение, оборудованное для котельной, должно иметь все требуемые коммуникации для оптимальной работы системы. Котельная частного дома должна в полной мере отвечать достаточно строгим требованиям: туда необходимо подвести не только газ и водопровод, но и канализацию с электроэнергией. Кроме того, при подведении коммуникаций следует соблюдать следующие требования:

• Необходимо монтировать однофазную электросеть со стандартным номинальным напряжением и максимальной силой тока в 20 А. Также должно быть выполнено заземление и установлен автомат. Кроме того, не стоит забывать о качественной изоляции на проводах.
• Если установлен один котел, то хватит монтажа одного запорного узла, который ставится на газовую магистраль. Когда котлов 2 и более – на каждый требуется устанавливать свой запорный узел.
• Водопровод в котельной должен работать в одной системе с горячим водоснабжением здания и системой отопления. Котельная в этом случае становится помещением, в котором можно установить не только котел, но и выполнять какие-либо работы.
• В системах водоснабжения, вентиляции, а также в дымоходах и бойлерах требуется предусмотреть устройство устранения конденсата и другой влаги. Это очень важный момент для системы мгновенного слива воды.
• Государственные стандарты четко регламентируют показатели коммуникаций для котельных на цокольном этаже, поэтому с ними желательно ознакомиться еще до начала работы.

Монтаж настенного котла

Если вы хотите монтировать газовый котел для частного дома своими руками, то первым делом нужно выбрать тип оборудования: напольный или настенный котел. Каждый из них имеет свои достоинства и недостатки.

Крепление котла на стену должно быть максимально надежным.

Далее будет рассказано про установку настенного котла:

1. Выбор места для монтажа. Нужно предусмотреть тот момент, что для другого оборудования расстояние от стенки котла должно превышать 20 см. Кроме того, от стены придется делать небольшой отступ в 30–50 мм (зависит от мощности котла). Допускается крепление котла на стену над другим оборудованием, размещенными на цокольном этаже дома, если в котельной несколько агрегатов.
2. Перед установкой нужно обязательно проверить, все ли необходимые элементы для работы на месте: проект монтажа, инструкция, кронштейны для крепления, винты и т. д.
3. На крышке котла обязательно размещается табличка со всеми техническими характеристиками агрегата. Перед монтажом необходимо сверить указанные показатели с теми, которые отображены в инструкции и на упаковке. Если все совпадает, то можно начинать монтаж.
4. Если стены на цокольном этаже дома выполнены из дерева или любого другого материала, подверженного воздействию огня, то между стеной и агрегатом обязательно нужно монтировать щит из теплоизоляционного материала толщиной от 3 мм. Помимо этого, требуется предусмотреть расстояние от котла до стены в 50 мм.
5. Далее, происходит крепление кронштейнов. Фиксировать кронштейны лучше всего дюбелями. В инструкции всегда указывается схема, в соответствии с которой это лучше всего делать. Следует отметить, что настенный котел рекомендуется по правилам монтировать на высоте в 80–150 см над полом.
6. Затем осуществляется крепление монтажных планок к котлу. Крепление может быть произведено разными способами (все будет зависеть от специфики агрегата и производителя). Как правило, используются обычные болты или саморезы. Каких-либо непонятных деталей в этом случае не будет.
7. Перед навешиванием котла на кронштейны требуется промыть холодной водой все трубы агрегата, чтобы устранить из них частицы, которые попали в систему еще на этапе производства и транспортировки оборудования.
8. Котел необходимо навесить на установленные заранее кронштейны при помощи крепежной планки. Это производится так, как указано в предоставленной производителем инструкции. Котел должен располагаться горизонтально, иначе возможны проблемы при эксплуатации.
9. Находим трубу, которая подает воду в теплообменник, после чего монтируем на нее специальный фильтр, призванный предотвратить засорение котла при эксплуатации. Фильтр с обеих сторон должен быть оснащен шаровыми кранами, с помощью которых при необходимости можно оперативно произвести ремонт и обслуживание оборудования.
10. Котлы газового типа подключаются и вводят в эксплуатацию только лицензированные сотрудники соответствующих компаний, поэтому самостоятельно это делать нельзя.

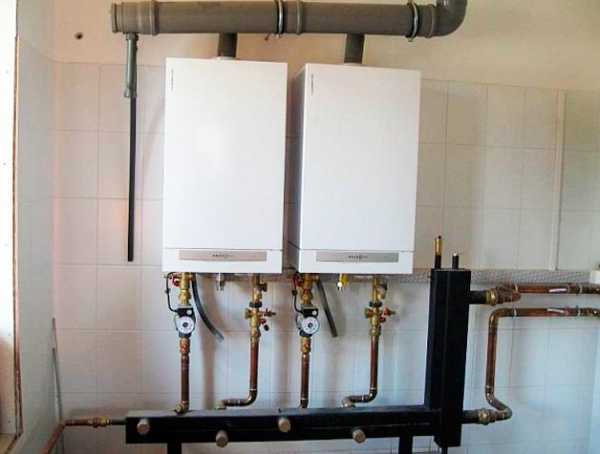

Котельная загородного дома может иметь сразу несколько котлов, если, например, дом многоэтажный или большой, либо требуется отопление соседних хозяйственных построек (гаража, сарая и т. д.). Требования в этом случае меняются незначительно.

Установка напольного котла

Перед тем как начать установку агрегата, требуется устроить для него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, в это же время подготавливается место для подключения трубопровода и дымохода.

Если вашего опыта для выполнения монтажных работ недостаточно — доверьтесь специалистам.

1. Выполняется монтаж котла на предварительно подготовленное место. Многие агрегаты оснащаются удобными винтовыми ножками, с помощью которых необходимо выставить котел строго горизонтально.
2. После нехитрой установки котла, необходимо подключить его к возвратной и подающей трубе, которые будут вести к системе циркуляции агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводный патрубок и выполнить гибкую обвязку системы. Помимо этого, на возвратную трубу требуется установить очищающий фильтр, который предотвратит проникновение ржавчины внутрь оборудования.
3. Далее, котел подсоединяется в системе подачи газа и дымоходу. В большинстве случаев, эти работы выполняются профессионалами, а не своими руками, потому что на данном этапе есть множество технологических особенностей оборудования, которые надо предусмотреть во время установки.
4. Как только все работы по установке будут завершены, рекомендуется лишний раз проверить герметичность всех швов и соединений котла. Обычно для этого используется мыльный раствор, который наносится на стыки.

Как и в случае с настенным котлом, все работы по подключению и запуску в эксплуатацию должны проводиться только профессионалами. Это является залогом того, что будут соблюдены все необходимые требования.

podvaldoma.ru

Размещение котельной в подвале и цокольном этаже частного дома

Вопрос, связанный где и какую котельную можно устроить в частном доме несложный. Суть в том, что очень многие не знают разницы между подвалом и цоколем.

Так что такое подвал и цоколь дома?

Подвал — этаж с отметкой пола ниже планировочной отметки земли (тротуара, отмостки) более чем на половину высоты расположенных в нем помещений.

Подвальное помещение представляет из себя ленту, фундамента построенную из кирпича, бетона или камня. Высота потолка подвального помещения в среднем 2 метра. Однако имеются подвалы с высотой потолков и 3 метра.

Подвалы хороши тем, что при отсутствии оконных проемов, температура в подвальном помещении постоянная и отлично подходит для сохранности продуктов питания. Правда, встречаются подвалы и с маленькими окнами. Большим недостатком глубоких подвалов является затопление их грунтовыми водами.

Цокольный этаж — этаж с отметкой пола ниже планировочной отметки земли (тротуара или отмостки), но не более чем на половину высоты расположенных в нем помещений.

Цоколь дома можно возвести и на точечном (свайном) фундаменте. А затем возвести бетонный ростверк. Высота помещений от пола до поверхности земли намного меньше чем у подвала. Обычно колеблется в пределах одного метра. От уровня земли до потолка 1,5м.

Преимущество цокольного этажа перед подвалом в том, что он реже подвергается затоплению грунтовыми водами. Еще один положительный плюс в том что использовать такой этаж можно, под биллиардную, комнату отдыха и прочих нужд.

Большое число собственников частного сектора размещают в этих помещениях котлы для отопления дома.

Некоторые требования для таких котельных

У газовых и пожарных служб имеются ограничения для обустройства котельных.

Построить котельную в цоколе жилого дома разрешается всеми службами. Имеется лишь несколько требований, соблюдение которых обязательно.

• Высота потолков не менее двух метров.
• Помещение обязано иметь не менее 7,5 м3 для одного котла.
• Устанавливать разрешено не более двух котлов в одном помещении. Для второго котла площадь увеличивается.
• Расстояние от котла до стенки котельной один метр.
• Монтаж вентиляции, обеспечивающий трехкратный воздухообмен, соответствующий 3м3 на 1м2 котельной обязателен.
• Ввод газопровода в жилой дом запрещен через фундаменты.

При проходе газопровода сквозь потолок обязательно устанавливается стальной футляр. На вводе газопровода в коттедж должно быть отключающее устройство, в 0,5 м от оконного проема. Запорная арматура устанавливается и перед газовым котлом в котельной.

Полы лучше сделать бетонными и положить на них кафельную плитку. Стены котельной строятся из кирпича или из материала, обеспечивающего пожарную защиту.

Если интересует, то также о требованиях предъявляемых к котельным можно узнать в этой статье.

Котельная с газовым котлом

Установка газового котла, работающего на газе в подвальном помещении запрещена, если отсутствуют окна, соответствующие нормам СНиП.

Оконные проемы рассчитываются от объема помещения в котельной. На один м3 объема помещения, площадь окна должна быть 0,03м2. Окна в котельной делаются с форточками. При необходимости можно проветрить помещение. Окна котельной, выполняют роль взрывного клапана.

Запрещена установка газового котла, в подвале работающего на жидком газе.

Котельная на твердом или жидком топливе

Монтаж котла, работающего на твердом топливе и солярке в подвале разрешена.

Площадь котельной с котлами, работающими на твердом топливе, строится не менее 8 м2.

Требования к пожарной безопасности лучше соблюсти, как и в случае с газовым котлом.

Как для газового, так и для котлов, работающих на иных видах топлива, возводится труба для удаления продуктов сгорания. Сечение трубы составляет на один кВт мощности котла 24 см2 в подвальных и цокольных котельных.

В котельной необходимо предусмотреть приямок, для слива жидкости из системы отопления. Незамерзающую жидкость можно собрать в емкости, а воду выпустить в канализацию при помощи насоса.

Соблюдение норм и правил строительства котельных обеспечивает безопасность эксплуатации котельного оборудования и здания в целом.

normateh.ru

Установка газового котла в подвале или цокольном этаже – правила и требования

Содержимое:

1. Допустимо ли размещение котельной в подвале
2. Требование к газовой котельной в подвале
   1. Правила установки котла в подвале
   2. Организация дымохода котла из подвала
3. Плюсы и минусы подвальной котельной

Буквально несколько десятилетий назад, размещение газового котла в подвале или цокольном этаже, было невозможным. Существовали нормативные документы, в которых указывался прямой запрет на установку. Причиной запрета являлось повсеместное использование отопительного оборудования, работающего на сжиженном газе.

Допустимо ли размещение газовой котельной в подвале

СУГ имеет большую плотность, по сравнению с природным газом. Пропан-бутановая смесь, при утечке из баллона, опускалась вниз, быстро достигала высокой концентрации, достаточной для взрыва, что приводило к несчастным случаям. Именно по этой причине, в СНиП и СП был указан запрет на установку газового котла на сжиженном газе в подвале, действующий и по сей день.

Оборудовать котельную в подвале, в полуподвальном помещении или в цокольном этаже, можно при условии соблюдения следующих технических условий:

1. Количество отопительного оборудования не превышает четырех единиц.

2. Допускается устройство газовой котельной в подвале, если суммарная мощность отопительного оборудования не превышает 200 кВт.

3. Разрешение на установку распространяется исключительно на котлы, работающие на природном газе.


Ставить газовый котел в подвале или цоколе дома допускается, только при условии соответствия помещения, используемого под котельную, требованиям, описанным в СНиП.

Требование к газовой котельной в подвале

Несмотря на разрешение относительно установки, требуется строго соблюдать нормы, при которых можно поставить газовый котел отопления в подвальном помещении. Нарушение указаний нормативных документов, приводит к отказу на ввод котельной в эксплуатацию.

Требования к подвальному помещению для установки газового котла следующие:

• Высота потолка должна быть не менее 2,2 м. Оптимально, чтобы расстояние от пола составляло 2,5 м.

• Тех.условия для расположения бытовой газовой котельной в полуподвальном помещении, требуют установить котел в отдельном помещении, не граничащим с жилыми комнатами.

• Правила разрешают отделать стены и пол негорючими отделочными материалами: штукатуркой, стяжкой и керамической плиткой.

• Наличие оконного проема – котельная размещается в подвальном или цокольном помещении, имеющем окно, выходящее на улицу. Расчеты размеров проема высчитываются по соотношению 0,03 м² на каждые м³. Подвал с окном размерами менее ¼ м², не может использоваться под котельную. Обязательно наличие форточки. Расстояние от окна до котла, не менее 1,5 м.

• Вход в подвал должен иметь ширину не менее 80 см. Для вентиляции в подвале, в дверном полотне оставляют конвекционные отверстия. Дверь, при установке, монтируют без нижнего порога.

• Установка газовых котлов отопления в цокольном этаже или подвале, требует обязательного оснащения принудительной вытяжкой. Приточно-вытяжную вентиляцию проверяют каждый год при плановом осмотре.


В подвальном помещении не рекомендуется устанавливать атмосферный газовый котел. Для отопления, лучше использовать модели с закрытой камерой сгорания. Оптимально, чтобы высота подвального помещения при устройстве в нем отопительного газового котла, превышала минимальные нормы на 10-15 см.

Как показывает практика, лучше, первоначально сделать проект и подать его на рассмотрение в Газовую службу. Представители контролирующего органа, укажут на недочеты, которые легко исправить во время обустройства котельной. Если заказать согласование установки после проведения монтажных работ, зачастую, приходится переделывать котельную, что потребует серьезных материальных затрат.

Некоторые требования к цокольному помещению и подвалу при установке газового котла, могут меняться, в зависимости от региона и технических характеристик здания. Перед обустройством котельной, следует получить консультацию в местных органах надзора.

Правила установки котла отопления на газе в подвале

В СНиП существуют положения, регламентирующие размещение отопительного оборудования, включающие следующие правила:

• В подвальных помещениях рекомендуется устанавливать котел закрытого типа. Преимущество данной модели заключается в том, что при работе, забор воздуха осуществляется непосредственно с улицы.

• Общая площадь котельной рассчитывается из расчета количества установленных котлов. СП требуют предусмотреть пространство, равное 4 м² на каждую единицу отопительного оборудования. До ближайшей стены, требуется оставить расстояние не менее 1 м. Со всех сторон оставляют расстояние, достаточное, чтобы обеспечить свободный доступ для обслуживания котла.

• Газовый котел вешается на высоте от 80-160 см от поверхности пола. От потолочного перекрытия, оставляют расстояние не менее 100 см.


Руководящие документы, определяющие возможность установки котельного оборудования в подвале или цокольном этаже, СНиП II-35-76, СНиП 2.04.14-88.

Некоторые нормативы установки, описанные в СНиП, частично изменились и утратили силу с введением новых строительных порядков. Поэтому, перед началом обустройства котельной, потребуется консультация грамотного инженера теплотехника.

Организация дымохода котла из подвала

Технические нормы, регламентирующие установку, затрагивают и организацию системы дымоотведения. Согласно действующим документам, требованиями, предъявляемыми к дымоходу, являются:

1. Труба системы дымоотведения не должна проходить через жилые помещения.

2. Запрещается использовать один дымоход для нескольких котлов одновременно.

3. Оголовок дымохода нельзя закрывать различными декоративными насадками.

4. Запрещается использовать под дымоход уже проложенные в стенах воздушные каналы.


Оптимальное решение, это проведение дымохода по наружной стене здания. К такому решению прибегают, даже если характеристики подвала под газовый котел, позволяют установить систему дымоотведения внутри помещения. Для моделей с закрытой камерой сгорания, подключают вертикальный коаксиальный дымоход.

Плюсы и минусы подвальной газовой котельной

Главное преимущество установки котельной в цокольном этаже или подвальном помещении – экономия полезной площади здания. По этой причине, отопительное оборудование, особенно часто размещают в цокольных этажах административных зданий, жилых многоквартирных домах и частных строениях. Существуют нормы, позволяющие обустройство котельной, работающей на природном газе на крыше.

В качестве минуса, выделяют следующие моменты:

• До сих пор, в большинстве газовых хозяйств РФ, применяют устаревшие СНиП, что делает невозможным установку газовых котлов в подвальном и полуподвальном помещении.

• Нужно предусмотреть оконные и дверные проемы необходимой ширины, а для этого, могут потребоваться капитальные строительные работы.


Как показывает практика, тяжелее всего добиться получения разрешений на обустройство котельной в подвале общественного здания. В некоторых регионах, «условный запрет» действует и для частного домовладения.

Чтобы не потратить деньги на обустройство котельной впустую, перед выполнением монтажных работ, стоит обратиться с официальным запросом, относительно разрешения на установку, на имя начальника территориального Газового хозяйства.

avtonomnoeteplo.ru

Планировка котельной в цокольном этаже. Котельная в подвале частного дома: требования, стандарты, особенности

2014-11-20 29 835

Буквально несколько десятилетий назад, размещение газового котла в подвале или цокольном этаже, было невозможным. Существовали нормативные документы, в которых указывался прямой запрет на установку. Причиной запрета являлось повсеместное использование отопительного оборудования, работающего на сжиженном газе.

Допустимо ли размещение газовой котельной в подвале

СУГ имеет большую плотность, по сравнению с природным газом. Пропан-бутановая смесь, при утечке из баллона, опускалась вниз, быстро достигала высокой концентрации, достаточной для взрыва, что приводило к несчастным случаям. Именно по этой причине, в СНиП и СП был указан запрет на установку газового котла на сжиженном газе в подвале, действующий и по сей день.

Оборудовать котельную в подвале, в полуподвальном помещении или в цокольном этаже, можно при условии соблюдения следующих технических условий:

1. Количество отопительного оборудования не превышает четырех единиц.
2. Допускается устройство газовой котельной в подвале, если суммарная мощность отопительного оборудования не превышает 200 кВт.
3. Разрешение на установку распространяется исключительно на котлы, работающие на природном газе.

Ставить газовый котел в подвале или цоколе дома допускается, только при условии соответствия помещения, используемого под котельную, требованиям, описанным в СНиП.

Требование к газовой котельной в подвале

Несмотря на разрешение относительно установки, требуется строго соблюдать нормы, при которых можно поставить газовый котел отопления в подвальном помещении. Нарушение указаний нормативных документов, приводит к отказу на ввод котельной в эксплуатацию.

Требования к подвальному помещению для установки газового котла следующие:

• Высота потолка должна быть не менее 2,2 м. Оптимально, чтобы расстояние от пола составляло 2,5 м.
• Тех.условия для расположения бытовой газовой котельной в полуподвальном помещении, требуют установить котел в отдельном помещении, не граничащим с жилыми комнатами.
• Правила разрешают отделать стены и пол негорючими отделочными материалами: штукатуркой, стяжкой и керамической плиткой.
• Наличие оконного проема – котельная размещается в подвальном или цокольном помещении, имеющем окно, выходящее на улицу. Расчеты размеров проема высчитываются по соотношению 0,03 м² на каждые м³. Подвал с окном размерами менее ¼ м², не может использоваться под котельную. Обязательно наличие форточки. Расстояние от окна до котла, не менее 1,5 м.
• Вход в подвал должен иметь ширину не менее 80 см. Для вентиляции в подвале, в дверном полотне оставляют конвекционные отверстия. Дверь, при установке, монтируют без нижнего порога.
• Установка газовых котлов отопления в цокольном этаже или подвале, требует обязательного оснащения принудительной вытяжкой. Приточно-вытяжную вентиляцию проверяют каждый год при плановом осмотре.

В подвальном помещении не рекомендуется устанавливать атмосферный газовый котел. Для отопления, лучше использовать модели с закрытой камерой сгорания. Оптимально, чтобы высота подвального помещения при устройстве в нем отопительного газового котла, превышала минимальные нормы на 10-15 см.

Как показывает практика, лучше, первоначально сделать проект и подать его на рассмотрение в Газовую службу. Представители контролирующего органа, укажут на недочеты, которые легко исправить во время обустройства котельной. Если заказать согласование установки после проведения монтажных работ, зачастую, приходится переделывать котельную, что потребует серьезных материальных затрат.

Некоторые требования к цокольному помещению и подвалу при установке газового котла, могут меняться, в зависимости от региона и технических характеристик здания. Перед обустройством котельной, следует получить консультацию в местных органах надзора.

Правила установки котла отопления на газе в подвале

В СНиП существуют положения, регламентирующие размещение отопительного оборудования, включающие следующие правила:

• В подвальных помещениях рекомендуется устанавливать котел закрытого типа. Преимущество данной модели заключается в том, что при работе, забор воздуха осуществляется непосредственно с улицы.
• Общая площадь котельной рассчитывается из расчета количества установленных котлов. СП требуют предусмотреть пространство, равное 4 м² на каждую единицу отопительного оборудования. До ближайшей стены, требуется оставить расстояние не менее 1 м. Со всех сторон оставляют расстояние, достаточное, чтобы обеспечить свободный доступ для обслуживания котла.
• Газовый котел вешается на высоте от 80-160 см от поверхности пола. От потолочного перекрытия, оставляют расстояние не менее 100 см.

Руководящие документы, определяющие возможность установки котельного оборудования в подвале или цокольном этаже, СНиП II-35-76, СНиП 2.04.14-88.

Некоторые нормативы установки, описанные в СНиП, частично изменились и утратили силу с введением новых строительных порядков. Поэтому, перед началом обустройства котельной, потребуется консультация грамотного инженера теплотехника.

Организация дымохода котла из подвала

Технические нормы, регламентирующие установку, затрагивают и организацию системы дымоотведения. Согласно действующим документам, требованиями, предъявляемыми к дымоходу, являются:

1. Труба системы дымоотведения не должна проходить через жилые помещения.
2. Запрещается использовать один дымоход для нескольких котлов одновременно.
3. Оголовок дымохода нельзя закрывать различными декоративными насадками.
4. Запрещается исполь

gkyzyl.ru

видео-инструкция по установке своими руками, можно ли устанавливать газовый котел в подвальном помещении, требования, цена, фото

Установка газового котла в подвале – очевидное решение, так как располагать подобное оборудование в жилых помещениях нельзя, а строить отдельное сооружение слишком дорого.

Мы расскажем о том, какие требования к котельной в подвале частного дома выдвигают государственные стандарты и строительные нормы, а также ответим на часто задаваемые вопросы.

На фото – котельная в частном доме в подвале.

Устройство котельной в подвале

Так можно или нельзя

Газовая котельная может быть установлена в подвале или цокольном этаже жилого частного дома.

Часто звучит вопрос: «Можно ли устанавливать газовый котел в подвале?». Ответ однозначный и категоричный: можно. Исключением являются системы, газоснабжение которых производится сжиженным углеводородным газом (СУГ), добытым из нефти.

История этого вопроса тянется со времен, когда расположение котельных в подвальных и цокольных этажах была действительно запрещена из-за повсеместного использования СУГ.

Однако с переходом на природный газ и котлы с закрытой топкой этот запрет сняли, и теперь в подвальных и цокольных помещениях, а также на чердаках и крышах одноквартирных домов можно располагать до четырех отопительных или водонагревательных газовых котлов суммарной мощностью до 200 кВт.

Котел отопления можно расположить даже на чердаке.

Важно!
Это разрешение распространяется только на те котельные, которые построены и оборудованы в соответствии с требованиями ГОСТ, СНиП и других нормативных документов и норм.

Вообще, учитывая специфику российского бюрократического аппарата, лучше составить проект будущей котельной и утвердить его во всех инстанциях заранее. Это предпочтительно вот по каким соображениям: если вы придете в пожарную инспекцию или другой надзорный орган за разрешением на уже построенную и оборудованную котельную, вас смогут шантажировать тем, что ее придется переделать или вовсе закрыть.

Взаимодействие с чиновниками – целое искусство.

Это позволит требовать поистине заоблачные взятки, ведь отдать даже приличную сумму будет проще, чем перестраивать котельную или возводить ее заново. С другой стороны, если вы принесете проект будущей постройки, то шантажировать вас будет нечем, чиновник может только внести аргументированные правки и замечания, после учета которых ему ничего не останется, как утвердить ваш проект.

Требования к помещению

Газовый котел в подвале частного дома – обычное явление.

Для того чтобы в том или ином помещении поместить котельную, его надо привести в соответствие некоторым требованиям.

Независимо от того, где именно расположено помещение, оно должно отвечать таким параметрам:

1. Расстояние от пола до потолка подвала (высота помещения) должно быть не меньше 2-х метров, оптимальная высота – от 2.5 метров;
2. Комната должна быть отдельной, располагать оборудование в смежных и совмещенных с жилыми комнатами помещениях строго запрещено;
3. Площадь котельной берется из расчета 4 квадратных метра на один котел, при этом минимальное расстояние от фронтальной части оборудования до противоположной стены не должно быть менее одного метра;
4. К оборудованию должен быть обеспечен свободный доступ со всех сторон для нормального и удобного обслуживания и ремонта всех частей системы;
5. В котельной следует предусмотреть окна на улицу, площадь которых берут из расчета 0.03 кв. метра на кубический метр объема комнаты, но не менее 0.25 кв. метра;
6. Ширина дверного проема не должна быть меньше 80 см;
7. Пол должен быть ровным и прочным, выполненным из негорючих материалов. Лучше всего сделать цементно-песчаную стяжку, которую затем можно покрыть плиткой или другим водостойким и огнеупорным материалом;
8. Конструкции стен и потолка следует выполнять из негорючих материалов, отделка – штукатурка или плитка. Вблизи топки покрытия стен, которые могут загореться или испортиться под действием высоких температур, должны быть закрыты специальными щитами из негорючих материалов с теплоизоляционной прокладкой;
9. Входная дверь должна иметь вентиляционное отверстие подвала в нижней части или зазор между полотном и полом площадью не менее 0.02 кв. метра;
10. В комнате должна присутствовать приточно-вытяжная вентиляция;
11. Доступ в помещение котельной лучше ограничить кругом лиц, которые принимают непосредственное участие в обслуживании или ремонте оборудования. Проникновение в котельную детей и посторонних лиц недопустимо.

Требования к котельной

Важно!
Все эти требования продиктованы объективными причинами и направлены на поддержание вашей безопасности и нормальных условий эксплуатации отопительного оборудования.
Цена пренебрежения этими правилами может быть слишком высокой, вплоть до возникновения чрезвычайных ситуаций, аварий и пожаров.

Если говорить об объеме комнаты для топочной, то он имеет значение только для котлов с открытой топкой. Для агрегатов с закрытой герметичной топкой объем помещения не нормируется. К слову, большинство современных котлов имеют закрытые топки, но если ваш аппарат оборудован открытой системой, тогда вам поможет таблица:

moypodval.ru

Устройство котельной в цокольном этаже или подвале частного дома

Сегодня многие компании, занимающиеся малоэтажным строительством, предпочитают строить коттеджи с цокольным этажом. Такой вариант целесообразен, так как может помочь решить некоторые функциональные задачи. Здесь можно обустроить гараж, прачечную, котельную, сауну, бассейн и многое другое.

Вопрос, где оборудовать котельную для отопления частного дома, очень актуален. Если она будет находиться в цокольном этаже, то это освобождает от необходимости строить отдельное помещение для этих целей. Ещё одним плюсом такого местонахождения котельной будет то, что не будет лишней потери тепла от труб, идущих к дому, при обустройстве котельной в отдельном строении.

Однако размещение котельной в цокольном этаже возможно, только если выделенное помещение будет отвечать определённым требованиям:

• должна быть смонтирована система приточно-вытяжной вентиляции;
• потолки должны быть не ниже 2,5 метра;
• перегородки помещения должны быть выполнены из огнестойкого материала;
• объём помещения должен составлять не менее 15 куб. м.;
• обязательно должен быть отдельный прямой выход наружу;
• должен обеспечиваться свободный доступ ко всему оборудованию котельной.

Устройство котельной в цокольном этаже

Необходимо отметить, что система отопления это сложная инженерная конструкции, основная часть которой располагается именно в котельной. Это газовый, электрический или твёрдожидкостный котёл, расширительный бак, циркуляционный насос, теплообменник и многое другое.

Поэтому к такому вопросу как устройство котельной в цокольном этаже нужно подходить очень серьёзно. Обычно проектирование системы отопления осуществляется совместно с проектированием самого дома. При этом в проекте дома учитываются все технологические отверстия, необходимые для монтажа этой системы. Выбор котла и другого оборудования котельной так же делается на стадии проектирования и при строительстве дома сразу подготавливаются фундаменты и места для установки этого оборудования.

Котельная в цокольном этаже может доставить немало неприятностей, если заранее не позаботиться о снижении уровня шума сопровождающего работу котла и циркуляционного насоса. Системы шумопонижения предусматриваются производителями некоторых марок котлов отопления, но дополнительные меры для снижения шума не будут лишними.

Следует помнить, что котельные мощностью более 300 кВт запрещено обустраивать в жилом доме. Категорически запрещено использовать в качестве топлива сжиженный газ. Котельная в цокольном этаже частного дома обязательно должна содержаться в чистоте. Это залог длительной и безопасной работы её оборудования.

wallsgrow.ru

Нормы и требования к котельни в подвале частного дома

Размещение газового котла в жилом помещении – не самая лучшая идея. Это габаритное оборудование, доступ к которому должны иметь только взрослые люди, которые знают, как с ним обращаться. Поэтому котельная в подвале – оптимальный вариант.

В данном видео рассмотрим как обустроить котел в частном доме:

Требования к помещению для котельной

К помещению предъявляются определенные требования, строительные нормы и стандарты, которые должны обязательно соблюдаться. Это связано с необходимостью обеспечить высокий уровень безопасности и удобство управления всеми коммуникациями. В первую очередь необходимо ограничить к помещению доступ лиц, которые не участвуют в строительстве. Особенно это касается детей и домашних животных.

Котельная в подвале частного дома, основные требования:

1. Расстояние от пола до потолка должно быть в переделах 200-260 см.
2. Котельная должна располагаться как можно дальше от жилых помещений.
3. Ставить газовое оборудование в помещении, находящемся рядом с жилой комнатой, запрещено.
4. Количество котлов рассчитывается по принципу: 1 котел на 4 м2 площади.
5. Между стеной и котлом должно быть расстояние 1 метр.
6. Устанавливать основное оборудование следует таким образом, чтобы человек, обслуживающий его, мог подойти с любой стороны для выполнения технического обслуживания и ремонта. Оптимально, чтобы ближе 1 метра не располагалось ничего.
7. В помещении должно быть окно с выходом на улицу. Его размер должен быть не меньше 0,25 м2.
8. Дверь в котельную должна обеспечивать безопасный выход. Оптимальная ширина – не менее 80 см.
9. В качестве напольного покрытия должна использоваться цементная стяжка. Это обеспечит достаточную прочность, в отличие от линолеума, ламината и других горючих материалов. Можно положить плитку или другой специальный огнеупорный материал.

Оборудуйте подвал как помещение для котла отопления

10. Стены с потолком должны быть также выполнены из огнеупорного материала — плитки или штукатурки.
11. Для предотвращения возгорания материалов, находящихся рядом с котлом, следует использовать щиты с утеплительным материалом.
12. На входе, у двери, необходимо сделать вентиляционное отверстие. Как правило, оно располагается в нижней части стенки.
13. В котельной должна иметься приточно-вытяжная вентиляция.

Все эти требования позволят обеспечить безопасность. Они созданы для того, чтобы люди могли своевременно покинуть помещение в случае возникновения чрезвычайной ситуации. Как правило, котельная в цокольном этаже представляет собой небольшое помещение, поэтому условий, которые могут способствовать возникновению и распространению пожара, бывает много. Нужно делать все, чтобы минимизировать риск.

Строительные нормы и правила

В строительных нормах и правилах (СНиП) имеются положения, которые регламентируют расположение всех элементов оборудования. Согласно им, в подвальное помещение необходимо устанавливать закрытый котел. Он захватывает воздух с улицы, что упрощает конструкцию и снижает риск возникновения пожара.

В пунктах строительных норм и правил, кроме установленных расстояний помещения, имеется ограничение для установки оборудования. Газовый котел должен устанавливаться на высоту 80-160 см. До потолка должно оставаться 100 см. Основные руководящие документы: СНиП II-35-76, СНиП 2.04.14-88.

Нормы правил установки, имеющиеся в СНиП, периодически меняются. Поэтому перед строительством следует обращаться к грамотным инженерам-теплотехникам для консультации. Они при необходимости внесут коррективы и подскажут, как выполнить установку оборудования.

Выбор отопительных приборов

Оптимальная работа системы невозможна без требуемых коммуникаций для оборудования. Установка в частный дом котельной – это сложный процесс, для осуществления которого необходимо позаботиться о подведении газа, водопровода, канализации и электроэнергии.

В первую очередь нужно позаботиться о проведении однофазной электросети, в которой имеется стандартное номинальное напряжение и максимальная сила тока в 20 А. Еще одно важное условие — качественная изоляция проводов, заземление и установка автомата.

Если на цокольном этаже имеется один котел, то достаточно будет одного запорного узла. Его устанавливают на газовую магистраль. При установке двух котлов на каждый агрегат придется использовать отдельный запорный узел.

Следует позаботиться о подключении водопровода к общей системе горячего водоснабжения и системе отопления. Это позволит пользоваться котельной в случае необходимости выполнения других работ.

В системе водоснабжения, вентиляции, дымоходе и бойлере собирается конденсат, поэтому необходимо использовать устройство, которое устраняет излишки влаги. Оставить без внимания этот вопрос нельзя, поскольку в государственных стандартах имеются регламентированные показатели для котельных в цоколе.

Монтаж настенного котла

Существуют настенные и напольные газовые котлы для цокольного этажа дома. И тот, и другой имеют свои преимущества и недостатки. Чаще всего используются настенные котлы, хоть они и требуют больших трудозатрат на установку.

Основное условие для крепления котла — надежная фиксация. Между котлом и другим оборудованием необходимо оставлять место не менее 20 см. Между стеной и установкой требуется делать отступ в 2-3 см. Монтировать котел можно и над другим имеющимся оборудованием.

Начинать установку настенного котла следует со сбора всех необходимых элементов: инструкции, кронштейнов, креплений, плоскогубцев, отверток и других инструментов. Производители котлов обязаны размещать на оборудовании табличку с техническими характеристиками. Их следует сравнить с теми, что написаны в инструкции.

Если стена, к которой монтируется котел, выполнена из дерева или другого материала, которое легко воспламеняется, то необходимо использовать теплоизоляционный материал. Его толщина должна быть как минимум 3 мм.

Следующий этап – монтаж кронштейнов. Здесь обязательно использовать дюбели. В инструкции имеется схема, согласно которой следует выполнять все действия. Следом нужно закрепить планки на котле. Различные производители предлагают свои способы. Действовать необходимо согласно инструкции. В большинстве случаев используются болты с саморезами.

Перед тем как вешать котел на кронштейны, следует помыть трубы агрегата. Для этого используется струя холодной воды. Это позволяет избавиться от частиц, которые попадают в систему, когда оборудование создается или транспортируется.

Котел вешается на кронштейны с помощью специальной планки. Этот момент также прописывается в инструкции. После установки оборудования на место необходимо убедиться, что оно находится в горизонтальном положении, без перекосов.

Чтобы котел не засорился во время эксплуатации, необходимо найти трубу, ведущую в теплообменник, и подключить к ней фильтрующий элемент. На обеих сторонах этого фильтрующего элемента имеются шаровые краны, которые позволяют перекрыть воду.

Самое важное – вводить в эксплуатацию такое оборудование разрешается только лицензированным сотрудникам компании. Поэтому, даже если монтаж можно выполнить самостоятельно, подключение должен осуществить специалист.

Обеспечьте отопление своего частного дома и подвала

Установка напольного котла

Напольный котел необходимо монтировать после того, как на месте его установки будет иметься фундаментная подушка или опорная рама. Кроме этого, нужно подключить трубопровод и дымоход. Следующий этап – это установка самого котла. Наличие винтовых ножек позволяет выставить устройство ровно.

Далее производится подключение возвратной и подающей трубы, которые предназначены для циркуляции воды. Подключение водопроводного патрубка необходимо в том случае, если у газового котла имеются сразу два контура. Возвратная труба оснащается очищающим фильтром. Он необходим для очистки воды от ржавчины, которая может поступить в систему.

Следующий этап – присоединение агрегата к элементам, по которым будет поступать газ и дымоход. Существуют некоторые технологические особенности, которые следует учитывать при монтаже напольного котла. Лучше всего с монтажом справятся профессионалы.

Требования к коммуникациям

1. Наличие однофазной электрической сети с номинальным напряжением в 220 В и максимальной силой тока 20 А.
2. Наличие индивидуального автомата защиты сети с заземлением.
3. Наличие запорного узла газовой магистрали.
4. Наличие системы водоснабжения.
5. На всех системах должны быть элементы, позволяющие сливать конденсат и остатки влаги.

Обустройство вентиляции

Вентиляцию для газовой котельной лучше располагать на потолке. Рядом с каналом дымохода необходимо выполнить еще один вход, чтобы можно было прочищать дымоход. Забор воздуха следует обеспечить с улицы, используя вентиляционный канал.

Если оборудование имеет мощность 1 киловатт, необходимо, чтобы приток с улицы составлял 8 см2. В случае использования притока из соседнего помещения на оборудование 1 киловаттом мощности нужно около 30 см2 притока.

Наличие исправной и эффективной вентиляции – это одно из основных требований при создании котельной на цокольном этаже.

В случае невозможности создать естественную вентиляцию нужно использовать механическую тягу. Для этого используют вентиляторы. Наибольшее распространение имеют канальные установки.

Выбирать вентилятор следует таким образом, чтобы он перекрывал на 20-30 % больше, чем может создаваться при максимальной нагрузке. Рассчитать мощность вентилятора достаточно просто. Для этого необходимо умножить значение ширины помещения, высоты потолка на длину помещения.

Самые эффективные установки для напольных газовых котлов — вентиляторы, имеющие медный и алюминиевый корпус, которые хорошо переносят плавление. Наличие автоматического контроля влияет на эффективность и экономичность.

pogrebov.net
