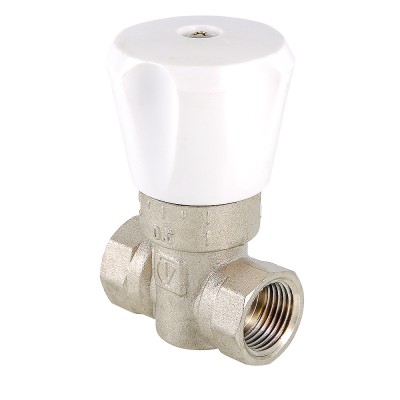

Кран двойной регулировки – характеристики клапана

Система центрального отопления многоэтажек является чуткой конструкцией, реагирующей на любое вмешательство, нарушающее её гидравлическую сбалансированность. Поэтому любой новый радиатор может плохо повлиять на всю систему отопления. Кран двойной регулировки применяют для быстрого управления теплоотдачей батареи. Его используют преимущественно в двухтрубных и реже в однотрубных системах отопления.

Он полезен именно благодаря возможности двойной регулировки: и в момент первичной монтажной настройки, и в момент потребительской настройки. Кран двойного действия заметно облегчает настройку теплоотдачи в теплоносителях или, проще говоря, в батареях центрального отопления. Он относится к запорно-регулирующим устройствам, которые используются сразу во многих отраслях.

Кран двойной и его область применения

Кран двойной применяют в следующих отраслях:

системы водного и парового отопления;
обслуживание химических заводов и нефтяной промышленности;
транспортировка продуктов нефтяной и химической промышленности.

Но несмотря на широкую область его применения он мало знаком простым потребителям.

Конструкция и работа крана двойной регулировки

Рассмотрим его основные качественные характеристики и принцип работы. При настройке системы отопления сперва осуществляют качественную регулировку на этапе монтажа, путём непосредственного регулирования температуры теплоносителя. После запуска системы регулируют нагрузку рабочей среды систем отопления, т.е. путём убавления или же прибавления количества воды в батареях. Краны, как правило, инсталлируют на подводках к отопительным устройствам.

При изготовлении кранов используется только латунь высоких марок согласно ГОСТу на латунные сплавы с особо прочным противокоррозионным составом.

Это гарантирует его большую долговечность в эксплуатации. Краны бывают проходными, двухходовыми и трёхходовыми. Стандартные диаметры соединений соответствуют 1/2 дюйма (ДУ-15), 3/4 дюйма (ДУ-20) 1 дюйм (ДУ-25).

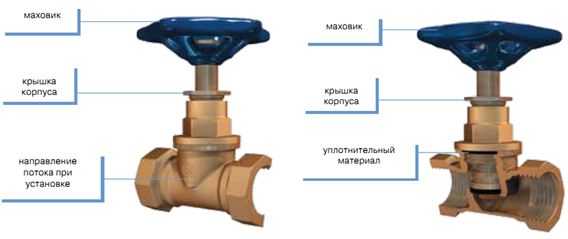

Если оценивать внешний вид, то данный прибор ничем особым не выделяется среди прочих простых кранов. У него может быть рукоять в форме обычного вентиля или поворотный рычаг. Внутренне устройство кранов двойной регулировки бывает двух видов: с шаровым запорным механизмом (КРДШ) или с пробковым типом запорных механизмов (КРДП).

В пробковых или конусных кранах конструкция состоит из запорного затвора в форме усечённого конуса, в затворе есть пропускное отверстие, которое регулируется с помощью рукоятки, частично или полностью перекрывая циркуляцию воды. А у шаровых кранов внутри находится нержавеющая или латунная шаровая пробка, которая также имеет проходную полость, чтобы частично или полностью перекрывать поток воды. Они более современные и долговечные в эксплуатации, поэтому считается, что за ними будущее.

Эксплуатация двойных кранов

Устройство обоих механизмов выполнено в виде муфты, благодаря чему они очень надёжно фиксируются в системе. Узлы двойной регулировки обязательно подвергаются сертификации по соответствию ГОСТу и имеют гарантийный срок минимум от 1,5 года. Сроки эксплуатации кранов с запорным механизмом не ниже 25 лет, а у кранов с шаровым механизмом достигают более 30 лет.

Свои водосберегающие функции краны двойной регулировки сохраняют только при условии правильного монтажа. При нарушениях в установке и монтаже механизма двойной регулировки гарантийный срок прекращается и производитель перестаёт нести ответственность за его работу.

В инструкции вы найдёте описание важных этапов эксплуатации:

Не допускается:

Использование крана с ослабленной гайкой крепления рукоятки.
Монтажная регулировка на трубопроводе, заполненном горячей водой.
Запрещено позволять воде замерзать внутри крана.

Кран двойной должен эксплуатироваться при давлении и температуре, выраженных в технической таблице. Рабочее давление в системах должно оставаться в пределах 10-15 бар, а температурная шкала не выше 150°C. Желательно, чтобы температура ручки не превышала 45°C.

В соответствии с ГОСТом в арматуре должны быть исключены нагрузки от трубопровода: изгиб, растяжение, перекосы, вибрация, неравномерность стяжки крепёжных элементов. По мере надобности применяют дополнительные компенсаторы, чтобы уменьшить нагрузку от трубопровода.

Ежегодный осмотр на наличие поломок и протечек. Есть возможность разборки крана и ремонта повреждённых частей, т.к. некоторые прокладки постепенно теряют эластичность и требуют замены. Это очень удобно и экономично по сравнению с полной заменой целого изделия.

Чистка и проверка всей конструкции крана проводится раз в пять лет. Данная процедура защитит его от коррозий и заметно увеличит срок эксплуатации. Очень важно обращать внимание на лёгкость хода при проворачивании крана двойной регулировки.

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.

prosmesiteli.ru

видео-инструкция по монтажу своими руками, особенности устройства водосберегающих изделий, КРДП, 11Б25БК, принцип действия, цена, фото

Кран двойной регулировки КРДП используется в однотрубных системах с замыкающими участками и необходим для того, чтобы быстро и эффективно регулировать количественные и качественные характеристики теплоносителя.

Проще говоря, с помощью данного узла можно увеличивать или уменьшать поток жидкости в системе, тем самым повышая или понижая температуру радиаторов. Несмотря на несомненную полезность, данный вид устройств незнаком многим покупателям, поэтому мы и рассмотрим его в этой статье.

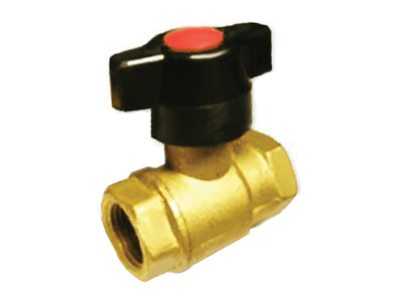

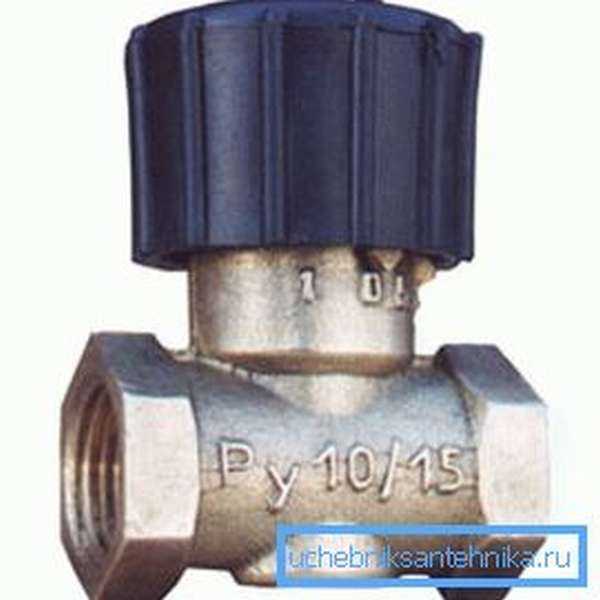

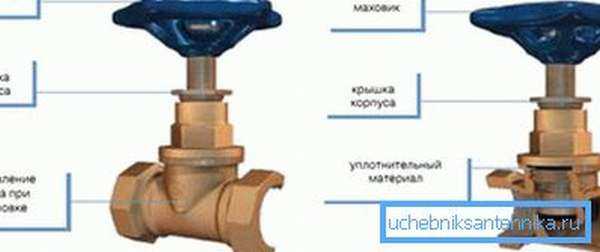

На фото: внешне краны данной группы ничем не отличаются от обычных, вся разница заключается в устройстве и принципе работы

Основные характеристики изделий

Рассмотрим самые важные критерии, которым должны соответствовать узлы двойной регулировки:

Материал изготовления	Согласно ГОСТ 17711-93 материалом изготовления выступает латунь высоких марок. Этот материал подходит как нельзя лучше, так как обладает необходимой прочностью и долговечностью и эффективно противостоит коррозионным процессам
Рабочие показатели	Краны применяются в системах, где в качестве рабочей среды выступает вода или пар, для других веществ они не подходят. Рабочее давление в системе не должно превышать 10 кгс/см2
Температурные показатели	Допустимая температура среды составляет 150 градусов, этого достаточно для работы в большинстве существующих коммуникаций. При этом оборудование без проблем работает при температуре окружающей среды до 45 градусов
Диаметр условного прохода	Чаще всего встречаются три основных варианта – ¾, ½ и 1 дюйм. Другие типоразмеры могут быть изготовлены только по спецзаказу, поэтому их цена будет в разы выше
Тип соединения	Он всегда выполнен в форме муфт, с помощью данного варианта кран надежно фиксируется в системе, но важно заранее предусмотреть его расположение для устройства резьбовых соединений
Способ управления	Необходимые регулировки осуществляются с помощью рукоятки, которая может быть в форме округлого вентиля либо в виде рычага, все зависит от производителя и марки изделия

Важно!
На некоторых из кранов нанесены метки, с помощью которых управление становится еще проще.
Главное – ознакомиться с информацией в техническом паспорте, чтобы знать, какому положению вентиля соответствует каждая из меток.

Метки нанесены под вентилем, на котором есть небольшая стрелочка

Важная информация по изделиям

Разберемся, чем же отличаются конструкции рассматриваемой группы от обычных кранов, чтобы вы понимали особенности их функционирования и разбирались в устройстве. (См. также статью Как выбрать раковину: особенности.)

Особенности устройства

Принцип действия крана двойной регулировки заключается в том, что с его помощью можно регулировать систему дважды. Первичная осуществляется в процессе монтажа, а после окончания работ и запуска системы можно регулировать интенсивность потока до нужных показателей.

В зависимости от типа запорного механизма можно выделить две группы изделий:

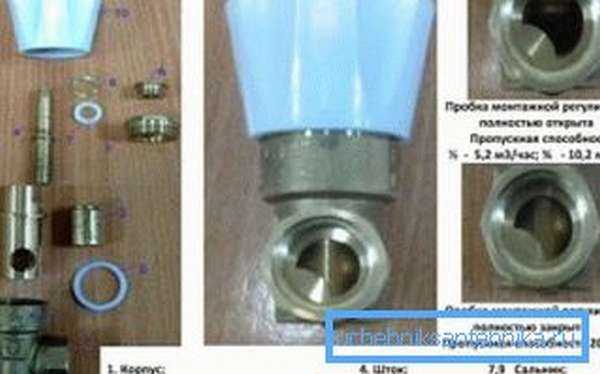

Пробковые конусные краны, в них запорный затвор выполнен в форме усеченного конуса. Принцип работы конструкции весьма прост – в затворе есть сквозное отверстие, через которое циркулирует жидкость или пар в открытом положении, при повороте рукоятки полость частично или полостью закрывается, именно так и происходит регулировка. Классический вариант, который пользуется популярностью у специалистов за простоту и долговечность.

Конусные краны обозначаются аббревиатурой КРДП и имеют срок службы не менее 25 лет

Устройство кранов двойной регулировки с шаровым запорным механизмом напоминает обычные краны такого типа, внутри корпуса расположен шар из латуни или нержавеющей стали, в котором есть полость, через которую и циркулирует жидкость . Частичный поворот вентиля уменьшает пропускную способность элемента, а поворот на 90 градусов перекрывает поток полностью. Более современный вариант, и многие специалисты полагают, что именно за ним будущее.

Шаровые краны обозначаются КРДШ и могут эксплуатироваться три и более десятилетия

Важно!
Все изделия данной группы в обязательном порядке должны иметь сертификат качества и соответствовать нормам ГОСТ.
Только в этом случае можно гарантировать их соответствие заявленным характеристикам.

Вывод

Какой бы из вариантов вы ни выбрали – будь то популярный кран двойной регулировки 11б25бк с конусным затвором или более современные модификации с шаровыми системами — все они обладают отличными эксплуатационными характеристиками и позволяют экономить на отоплении. Видео в этой статье расскажет некоторые важные аспекты более подробно.

gidroguru.com

Кран двойной регулировки — Построй свой дом

Разнообразие радиаторной арматуры, представленной на российском рынке, не может не радовать широтой выбора. Но есть и обратная сторона этого изобилия. Потребитель, покупая отопительные приборы, не всегда понимает как они будут работать в общедомовой системе отопления, в частности, произойдет ли дисбаланс в общей системы отопления дома. Вот о том, для чего нужен кран двойной регулировки, мы и поговорим в этой статье.

Каждый год, в начале отопительного сезона, диспетчерским службам управляющих компаний приходится выслушивать жалобы от недовольных жильцов многоэтажек на холодные батареи центрального отопления. Реагируя на них сантехники вынуждены курсировать между чердаками и подвалами, пытаясь оживить систему отопления дома. Но удается это далеко не всегда, так как в большинстве случаев виновниками неправильно работающей системы отопления являются сами жильцы дома. Меняя отопительные приборы на те, которые вписываются в интерьер, они совершенно не задумываются о том, как такая замена повлияет на работу всей системы отопления в целом.

Гидравлический баланс многоквартирного дома

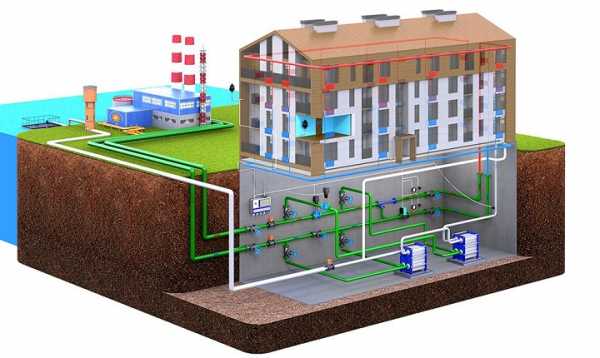

Отопительная система многоквартирного дома представляет собой гидравлический сбалансированный механизм, чутко реагирующий на любые изменения. Эту систему можно изобразить как совокупность уравновешенных блоков с грузами, связанными нерастяжимой нитью конечной длины с гидравлической связью.

Схема сбалансированной системы отопления

На представленном рисунке подвижные блоки «б» являются стояками, обладающими определенным гидравлическим сопротивлением (нагрузка «н»). Что касается неподвижных блоков «а» с подвесными конструкциями, то это балансировочные клапаны стояков. Каждый неподвижный блок имеет свою длину подвески, которая соответствует значению настройки балансировочного клапана. При этом, чем ближе расположен стояк к циркуляционному насосу «Ц», тем большим гидравлическим сопротивлением обладает балансировочный клапан. Все стояковые гидравлические нагрузки уравновешиваются циркуляционным насосом «Ц». Линия «0–0» на схеме, является осью проектной циркуляции. Как видно на рисунке все стояки сбалансированы, и в каждом обеспечена проектная циркуляция теплоносителя. Именно такого положения добиваются монтажники отопительных систем в процессе пусконаладочных работ, так как если нагрузка стояка «н» окажется выше оси 0–0, то циркуляция в этом стояке увеличится, а если ниже – уменьшится.

Схема разбалансированной системы отопления

Давайте представим, что гидравлическое сопротивление одного из стояков увеличилось. Циркуляция в стояке 3 замедлится, а в остальных стояках увеличится. Жители, обслуживаемые стояком 3 начнут мерзнуть, а остальные жильцы дома будут открывать форточки.

В том случае, если случится наоборот, сопротивление стояка 3 уменьшится, то получится картина, представленная на рисунке справа. Теперь мерзнуть придется всем жителям этого дома, кроме тех счастливчиков, которых обслуживает стояк 3.

Гидравлическое сопротивление стояка отопления

Нарушить общее гидравлическое сопротивление стояка достаточно просто. Для этого достаточно выполнить одно из следующих действий:

заменить отопительный прибор, установленный по проекту на прибор с другими гидравлическими характеристиками;
изменить внутренние диаметры стояков, подводящих и замыкающих участков приборных узлов;
изменить положение замыкающего участка (байпаса), перекрыть или совсем ликвидировать его;
заменить проектную радиаторную арматуру на радиаторные краны с гидравлическими характеристиками, отличающимися от проектных;
изменить длину подводящих трубопроводов в приборном узле или установить дополнительный радиатор.

Стоит помнить, что законодательство запрещает вносить какие-либо изменения в инженерное оборудование жилых здания без согласования и проекта. Но как говорится, строгость российских законов компенсируется их повсеместным невыполнением. Думаю, что многие из вас не раз наблюдали, проходя мимо заселяемого дома в новостройках, горы выломанных радиаторов и срезанной отопительной арматуры. Это и есть следы реконструкции системы отопления новоселами. Естественно, что в конце концов в этом доме от проектной системы практически ничего не осталось. Можно только посочувствовать сантехникам, которые будут пытаться сбалансировать, получившуюся в результате таких преобразований систему, и жильцам, которые будут по привычке проклинать коммунальщиков.

Если в доме установлена двухтрубная система отопления, то с ней дело обстоит еще хуже. В этих домах, кроме балансировки стояков, приходится производить балансировку каждого отопительного прибора в отдельности, не зависимо где он смонтирован, на стояке или горизонтальной ветви.

Настройка отопительных приборов двухтрубной системы

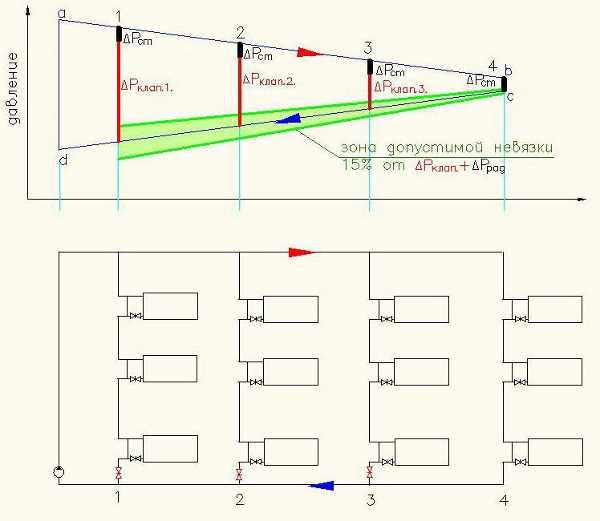

Сбалансированная двухтрубная система отопления показана на рисунке ниже. Здесь четыре одинаковых радиаторных узла расположены на горизонтальной ветви. На участке a–b показано падение давления в подающей магистрали, а на участке с–d падение в обратной магистрали. Участок d–a показывает работу циркуляционного насоса, который компенсирует гидравлические потери в расчетном циркуляционном кольце. Потери давления в радиаторе и подводках к прибору обозначены участками ΔР_рад. Для уравнивания давлений в тройниках используются настроечные клапаны, каждый из которых настроен так, чтобы обеспечить расчетный перепад давлений ΔР_клап. Допустимая разница в давлениях магистрали и радиаторной подводке не должна превышать 15 % от общих расчетных потерь давления в радиаторном узле.

В том случае, если монтажная настройка в радиаторном узле 2 выполнена неверно, или была сбита посторонним вмешательством в сторону уменьшения сопротивления потоку, циркуляция теплоносителя пойдет по наименее нагруженному кольцу через радиатор 2. В тоже время уменьшится циркуляция через радиатор 1, в связи с тем, что сопротивление этого радиаторного узла будет выше требуемого. Циркуляция через радиаторы 3–4 останется на уровне гравитационной, т.е. практически прекратится. Пример такой разбалансированной системы отопления показан на рисунке ниже.

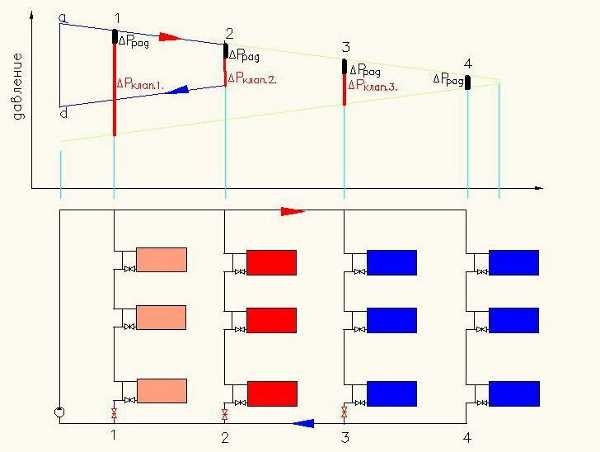

Однотрубные системы гораздо устойчивей, чем двухтрубные, но балансировка стояков здесь тоже обязательна.

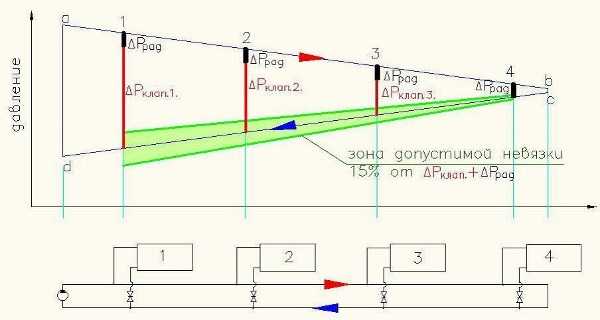

Сбалансированная однотрубная система

Разбалансированная однотрубная система

Установка клапана двойной регулировки в систему отопления

В советское время в многоквартирных домах жилец не мог перекрыть радиатор, так как отопительные приборы оборудовались лишь одним регулирующим прибором, краном КРД или КРТ. Поэтому, любое несанкционированное вмешательство в устройство системы исключалось. В настоящее же время, творчество народных сантехников вышло за все разумные рамки.

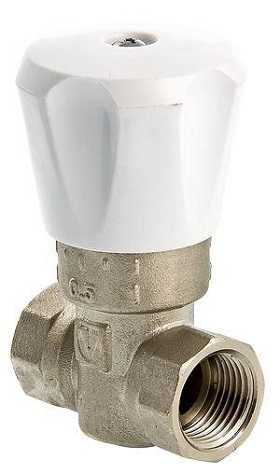

Избежать подобной вакханалии просто: достаточно оснастить отопительные приборы многоквартирного дома кранами двойной регулировки. Этот кран представляет собой современный аналог хорошо известного с советских времен крана двойной регулировки КРД (КРДП) или 1б26бк, но выглядит он гораздо эстетичнее своего предшественника.

Настройка этого крана происходит в соответствии с проектом в ходе пусконаладочных работ системы отопления и может быть изменена только на сухом стояке. Чтобы внести изменение в настройку или снять отопительный прибор, жильцу придется обратиться в эксплуатирующую организацию, чтобы слить отопительный стояк. Таким образом, доступ к монтажной настройке имеет только лицо, уполномоченное перекрыть стояк. О любом вмешательстве в систему немедленно будет известно эксплуатирующей организации, и она сможет своевременно внести изменения в балансировку стояков или запретить недопустимые изменения.

Все остальные присутствующие на российском рынке настроечные радиаторные краны защищены от несанкционированного вмешательства легко снимающимся пластиковым колпачком, что для нашего человека не является непреодолимой преградой.

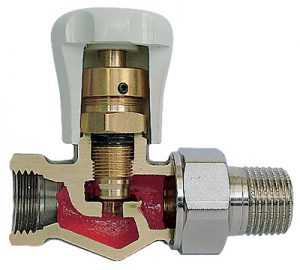

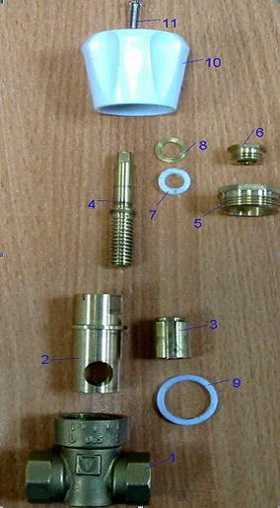

Показанный на рисунке выше кран состоит из следующих деталей: в латунном никелированном корпусе 1 (CW617N) помещается полая цилиндрическая пробка монтажной настройки 2. Внутри пробки может перемещаться цилиндрический шибер пользовательской настройки 3, соединенный со штоком 4 червяной передачей. Пробка монтажной настройки фиксируется прижимной гайкой 5 через тефлоновую шайбу 9. Шток уплотнен сальниковым кольцом из тефлона 7 с распределительной шайбой 8 и сальниковой гайкой 6. Детали 2, 3, 4, 5, 6 и 8 изготовлены из латуни CW614N. Ручка управления 10 из пластика ABS крепится к штоку с помощью оцинкованного винта 11.

С помощью ручки управления можно регулировать количество теплоносителя, поступающего в радиатор, перемещая шибер 3 внутри пробки 2, при этом монтажная настройка остается неизменной.

Монтажная настройка производится при слитом теплоносителе и ослабленной прижимной гайке 5 путем поворота пробки и установки ее в положение, установленное проектом (по шкале настройки).

С точки зрения защиты от завоздушивания радиаторов кран лучше ставить на выходе из прибора. В этом случае давление в приборе будет выше, чем при установке крана на подающей подводке.

В следующей статье я расскажу про воздухоотводчик.

Кран с двумя изливами – особенности и выбор

Оборудование для кухни неизменно совершенствуется, благодаря чему радует клиентов не только новыми стилистическими решениями, но и функциональностью. Примером тому есть как кран с двойным изливом. Ниже мы рассмотрим, для чего нужна данная новинка, в чем закачается ее преимущество, и как выбрать подобный смеситель.

Неспециализированные сведения

Назначение устройства

Смеситель с двумя изливами представляет собой конструкцию с двумя соплами, по которым осуществляется подача воды, т.е. два излива объединены в один. Действительно, кое-какие модели имеют изливы, расположенные на различных штангах.

На первый взгляд может показаться, что второй излив совсем лишний, поскольку для чего лить воду из двух кранов? В конечном итоге же такая потребность может появиться при разделении воды на питьевую и техническую. При таких условиях из одного излива поступает очищенная питьевая вода, которая может употребляться для изготовление пищи либо питья, а из другого – для мытья посуды, полов и других технических потребностей.

В большинстве случаев, фильтрующее оборудование идет в наборе со смесителем.

Очистка воды в нем осуществляется следующим образом:

Сначала вода проходит через мембрану, где очищается от всевозможных примесей и больших частиц.
После этого происходит узкая очистка активированным углем, где вода очищается хлора и других соединений.

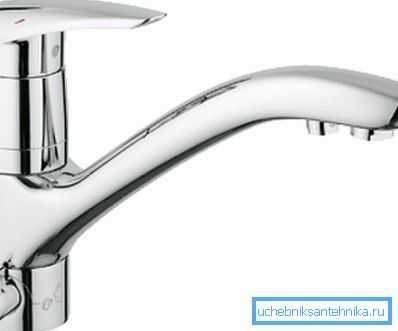

Нужно заявить, что в таких устройствах смесителей для раковин изливы в большинстве случаев объединены в один с двумя соплами. Снаружи подобные устройства фактически не отличаются от простых.

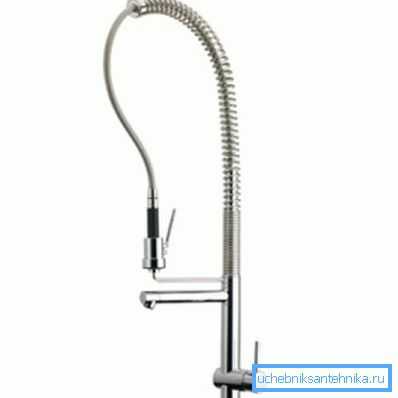

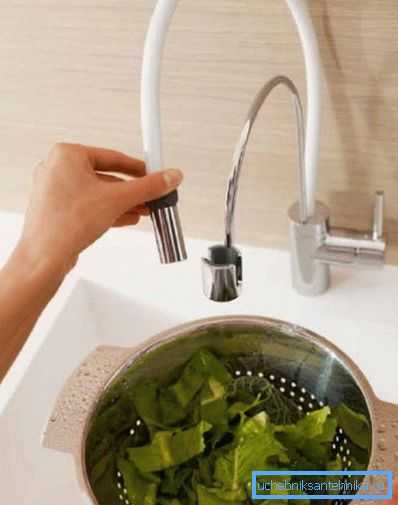

Помимо этого, существует другой вариант устройств, в которых второй излив сделан гибким и выдвижным. Он разрешает набирать громадные емкости воды, шепетильно и оперативно вымывать много овощей и фруктов. Помимо этого, кран для кухни с гибким изливом разрешает обрабатывать хрупкие салатные листья либо деликатные ягоды.

Преимущества

Среди преимуществ применения крана с двумя извивами возможно выделить следующие моменты:

Фильтрованная и вода из под крана не смешиваются, поскольку поступают раздельно друг от друга.
В случаях, в то время, когда фильтрованная вод

uchebniksantehnika.ru

Кран двойной регулировки – ответственный элемент, снижающий

24-01-2017 Водоснабжение

Кран двойной регулировки КРДП употребляется в однотрубных системах с замыкающими участками и нужен чтобы быстро и действенно регулировать количественные и качественные характеристики теплоносителя.

Несложнее говоря, посредством данного узла возможно увеличивать либо уменьшать поток жидкости в системе, тем самым повышая либо понижая температуру радиаторов. Не обращая внимания на несомненную полезность, данный вид устройств незнаком многим клиентам, исходя из этого мы и рассмотрим его в данной статье.
