Кран Маевского: разновидности, плюсы и минусы

Довольно распространенной проблемой при работе системы отопления можно назвать появление воздушной пробки, так как за счет этого возникают проблемы с циркуляцией жидкости. В результате этого эффективность нагрева существенно снижается. Для решения подобной проблемы устанавливается кран Маевского. Его принцип действия основан на движении игольчатого клапана, за счет которого воздух стравливается.

Причины возникновения воздушной пробки

Воздушная пробка в системе может возникать по самым различным причинам. Наиболее распространены следующие:

1. Зачастую рассматриваемая проблема возникает после проведения монтажных работ. Это связано с тем, что в коммуникации может остаться воздух даже при подаче воды под большим напором.
2. При длительном простое системы в летний период воздух может скапливаться в самой высшей точки коммуникации. В частных домах можно встретить ситуацию, когда проводится установка расширительного бака, который решает проблему.
3. Довольно распространен случай коррозии алюминиевых вариантов. Химический процесс становится причиной скопления газа, который приходится выпускать при помощи рассматриваемого крана.

Сегодня во многих домах встречаются рассматриваемые краны, так как проблема может привести к существенным неудобствам.

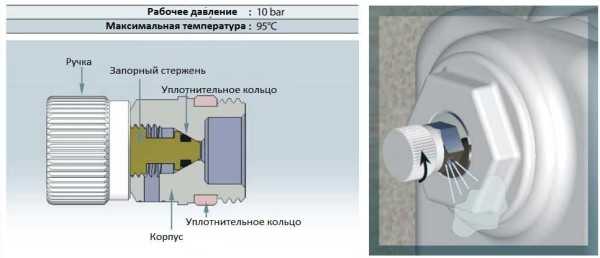

Устройство крана Маевского

Кран Маевского устроен так, что проблем с отводом воздушной пробки практически не возникает. Среди особенностей отметим следующие моменты:

1. Корпус изготавливается, как правило, из металла. При этом в последнее время используется материал с высокой коррозионной стойкостью, к примеру, латунь.
2. Кожух представлен пластиком, который также обладает весьма привлекательными эксплуатационными характеристиками.
3. В некоторых случаях корпус прибора проворачивается в горизонтальной плоскости.
4. Изменить положение винта можно крестовой отверткой или вручную, все зависит от особенностей конкретной модели.
5. Современные варианты исполнения оснащаются специальным ключом, который существенно упрощает использование устройства. Ключ наиболее комфортен в применении если мало свободного пространства.

В целом можно сказать, что устройство характеризуется довольно простой конструкцией, за счет чего обеспечивается надежность и условия для длительной эксплуатации.

Классификация устройств

Стоит учитывать, что рассматриваемое устройство классифицируется по достаточно большому количеству различных признаков. Выделяют следующие варианты исполнения приборов Маевского:

1. Классический вариант исполнения имеет ручной привод, регулировка проводится за счет специального винта.
2. Встречаются в продаже и автоматические варианты исполнения. Они подходят для систем индивидуального отопления.
3. Прибор с предохранительным клапаном. Он подходит для случая, когда нужно исключать вероятность перепада давления. Получил распространение подобный кран в случае использования пластиковых труб при создании системы.

Кроме этого, выделяют и второстепенные признаки классификации. Они следующие:

1. С обычной резьбой.
2. С пластиковым колпачком.
3. С шаровым запорным элементом.

В последнее время чаще всего устанавливаются варианты исполнения с автоматическим управлением. Они делают систему более эффективной, сразу после появления воздушной пробки она сразу прогоняется.

Автоматический воздухоотводчик

Автоматический вариант исполнения также работает по поплавочному принципу. В этом случае воздушная пробка поднимает поплавок, после чего открывается клапан. К особенностям этого варианта исполнения отнесем следующие моменты:

1. Сразу после установки крана можно забыть о нем, так как срабатывает в автоматическом режиме.
2. Чаще всего при изготовлении корпуса применяется никель или латунь. Эти материалы характеризуются высокими эксплуатационными характеристиками, могут прослужить в течение длительного периода.
3. Как правило, есть рукоятка для управления вручную. Она требуется для того случая, когда устройство не срабатывает в автоматическом режиме.

Стоит учитывать, что специалисты не рекомендуют проводить установку рассматриваемого клапана в системе с чугунными радиаторами старого образца. Это связано с тем, что в системе может быть довольно большое количество крупных примесей, которые могут быстро забить автоматический клапан и вывести его из строя. Для чугунных радиаторов можно приобрести специальный вариант исполнения.

Достоинства и недостатки

У рассматриваемого устройства есть довольно большое количество различных достоинств и недостатков, которые должны учитываться. Явными преимуществами можно назвать следующие моменты:

1. Устройство может быстро удалить воздух с системы.
2. Ручные варианты исполнения могут устанавливаться в самые различные системы.
3. Автоматические краны практически незаменимы в индивидуальных системах. Стравливание воздуха производится практически сразу после возникновения проблемы.

Стоит учитывать, что единственным, но существенным недостатком является склонность к засорению. Если в теплоносителе встречается большое количество различных веществ, то приходится периодически проводить очистку крана от загрязнений.

Рекомендации по выбору

Выбор рассматриваемого устройства проводится в зависимости от особенностей конкретной системы отопления. Наиболее важными критериями выбора назовем следующие моменты:

1. Диаметр. Подключение устройства может проводится через муфту, которая должна подходить по диаметру к радиаторы. Для повышения степени изоляции применяется специальный материал.
2. Тип применяемого материала при изготовлении корпуса также имеет значение. Рекомендуется выбирать устройства из латуни, которая характеризуется высокой коррозионой и химической устойчивостью. Также есть варианты исполнения из нержавеющей стали, которая имеет высокую прочность.
3. Тип управления. Как ранее было отмечено, довольно большое распространение получили автоматические варианты исполнения, но они не всегда подходят для установки. Уделяется внимание и типу ручного управления, так как в некоторых случаях наличие рукоятки является недостатком.

Производством подобных кранов занимаются самые различные компании. Качество изготовления во многом определяет длительность эксплуатации и многие другие качества.

Несколько советов

Провести монтажные работы можно самостоятельно при учете основных рекомендаций. Они следующие:

1. Воздух может скапливаться на всех радиаторах. Поэтому обеспечить эффективность работы всей системы можно только путем установки кранов на все радиаторах без исключения.
2. Игольчатый клапан устанавливается на петлевых конденсаторах.
3. Пригодится рассматриваемый механизм на змеевиках и регистре отопления.
4. Если кран не использовался на протяжении длительного периода, а на поверхности появилась коррозия, то следует провести его смазывание керосином и немного подождать.

Как правило, с установкой и эксплуатацией подобных устройств не возникает серьезных проблем. Однако, механическое воздействие может привести к нарушению герметизации и работы устройства.


Воздухоотводчик: автоматический, ручной, кран “Маевского”

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном  после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

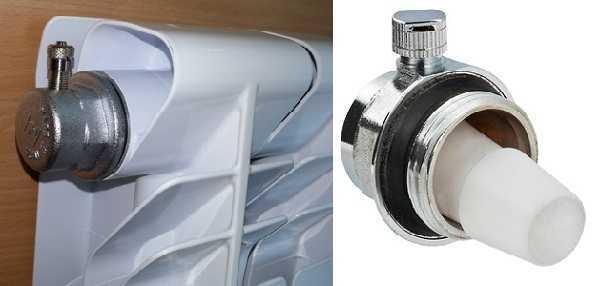

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

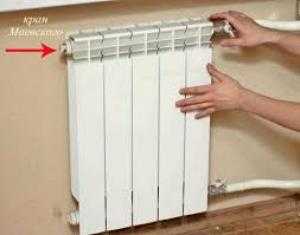

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

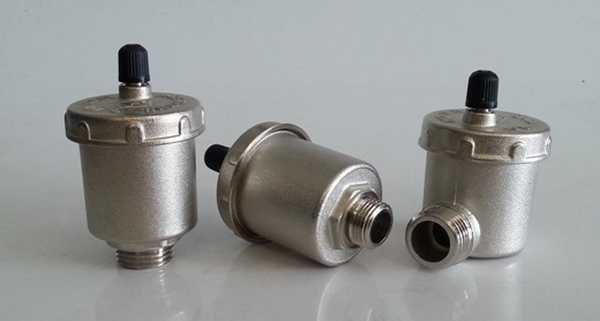

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

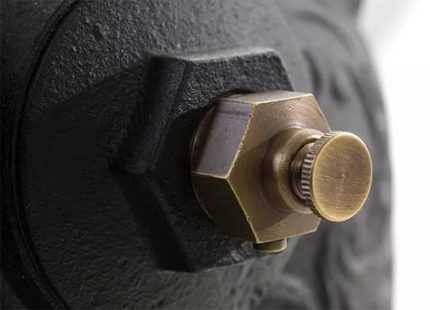

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят  стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

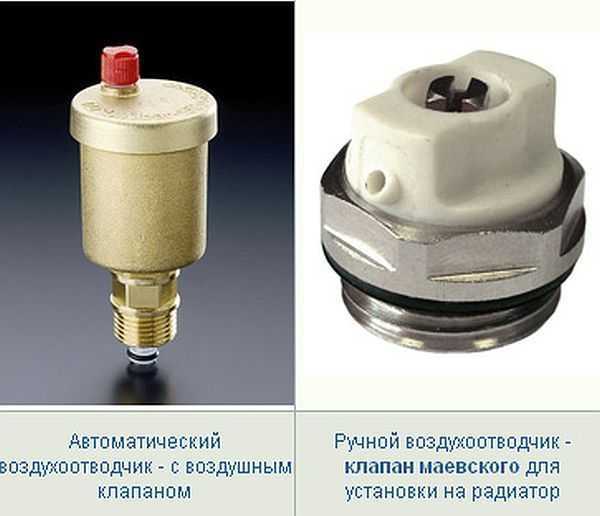

По способу отведения эти устройства бывают двух типов:

• ручные;
• автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и  3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и  3/8”, но в наших системах они не используются. Чаще всего используется модификации и  полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

• Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
• Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
• Температура рабочей среды. Чаще встречаются с рабочей температурой 100 ^oC — 110 ^oC. Бывают, работающие до 150 ^oC.
• Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

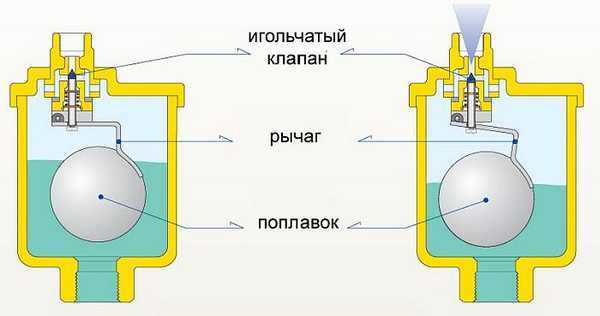

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух.  На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

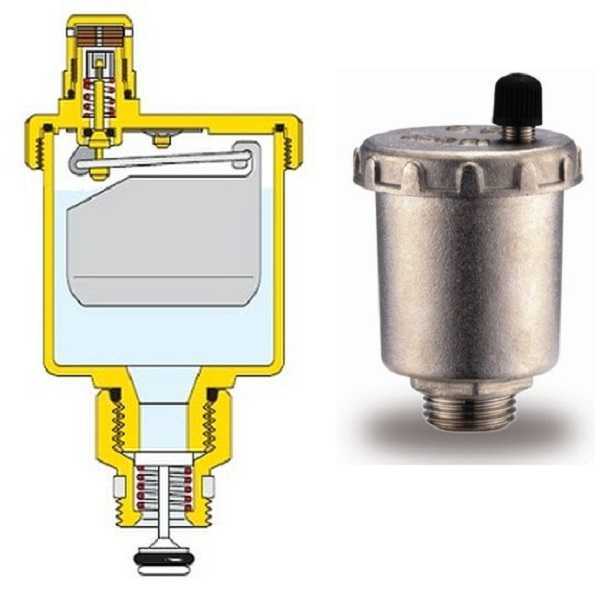

Одно из устройств — просто и эффективно

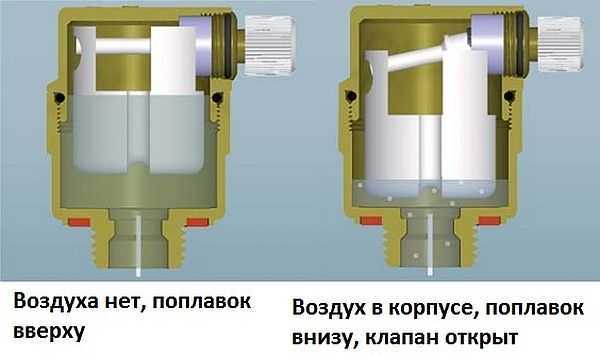

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие.  Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

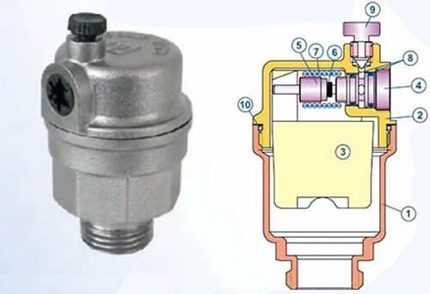

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

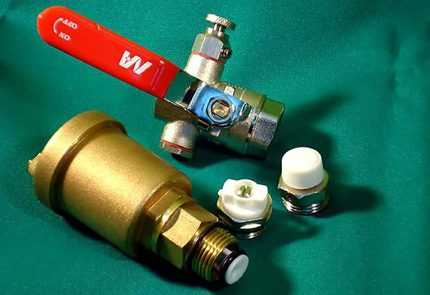

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора  (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

• вкрутить напрямую в резьбу соответствующего размера;
• сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

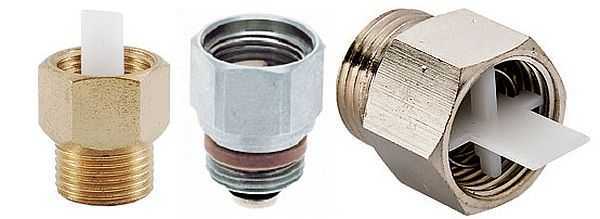

  Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

• Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
• Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

  Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

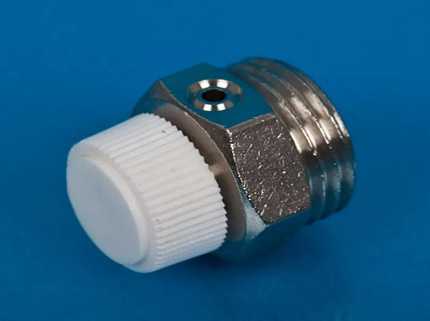

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

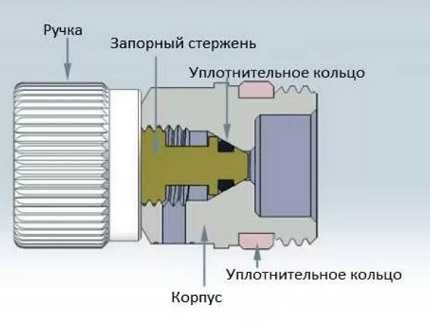

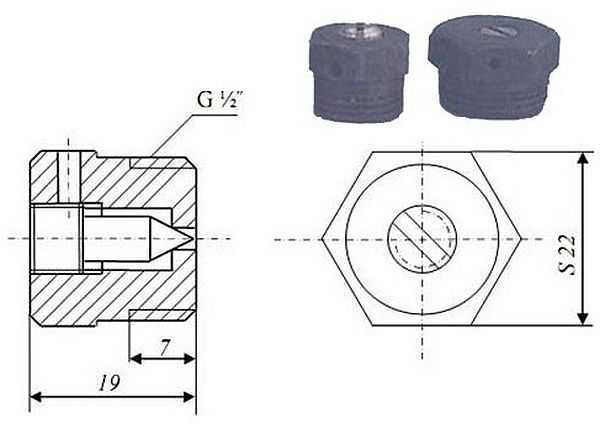

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

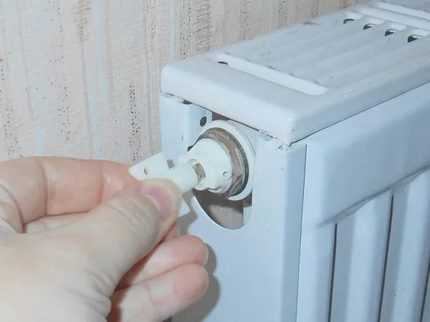

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

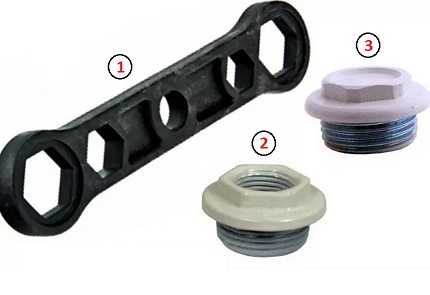

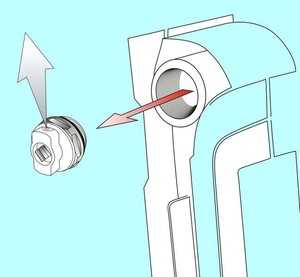

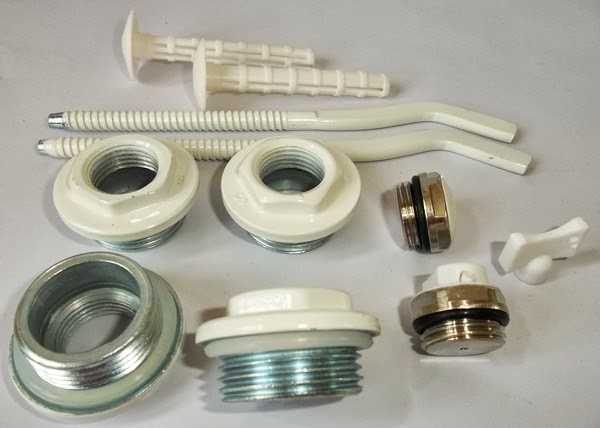

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять).  Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается  кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

teplowood.ru

Автоматические краны Маевского – принцип работы

Через определенные промежутки времени, в батареях отопления накапливается воздух.

Воздушные пробки препятствуют циркуляции жидкости в батареях отопления, что приводит коэффициент теплоотдачи к нулевому показателю.

По этой причине радиаторы не могут достаточно хорошо прогреваться, и они становятся холодными, и в помещениях создается дискомфорт.

Для чего нужен автомат сброса воздуха

Народные умельцы всегда пытались решить эту проблему, каждый, как мог.

Самым продвинутым выбором был патрубок с краном, приваренный в точке, которая располагается в самом верху.

Придумывали и другие ухищрения, но все это было не совершенно и неудобно в использовании.

Для того, чтобы система могла работать в полную силу, нужно стравить из нее воздух.

Удобнее всего делать такую процедуру с помощью крана Маевского (как пользоваться).

Первая не автоматическая модель устройства была разработана во времена Союза.

Для пользования воздухоотводчиком нужно было иметь специальный инструментарий.

Теперь, такие конструкции не пользуются популярностью.

В современных магазинах сантехники можно купить автоматический кран Маевского для радиаторов отопления.

Стоит он, не дорого, но может существенно облегчить жизнь тем, у кого в доме обогрев происходит посредством центральной системы отопления.

Устройство, выполненное в классическом варианте

Деталь имеет небольшой металлический корпус (оптимальный вариант – латунный) с миниатюрной воронкой.

С одного конца изделия нарезана резьба для установки на радиаторный проем, с другого — имеется насадка с винтом.

А что вам известно про соединение медных труб обжимными фитингами? Прочитайте в полезной статье, какие инструменты нужны, чтобы осуществить стыковку отдельных участков водопровода по всем правилам.

Как сделать правильный расчет биметаллических радиаторов отопления, написано на этой странице.

Так как затвор монтируется на место ограничителя на отопительном приборе, то его установку производят в то время, когда в системе отсутствует вода.

В приборе есть уплотнительное кольцо, оно необходимо для обеспечения герметичности прибора. А крышечку, в большинстве случаев, делают из пластика или нейлона.

Воздушные клапаны, по обыкновению, изготавливают из латунного сплава (он не подвержен коррозионным процессам).

Сам остов производят из латуни, а сверху, как правило, имеется пластмассовая обшивка. Во внутренней части изделия размещается игольчатый затворник из нержавейки.

Современный рынок предлагает большой ассортимент продукции подобных механизмов от разных поставщиков.

Есть образцы, у которых пластиковый каркас совершает обороты по горизонтали, у других проем вращающегося кожуха располагается, непосредственно, на кромке гайки иглообразного вентиля.

Концепцию работы определяет внутреннее устройство. Устанавливается кран Маевского в крышке – заглушке на конце батареи или в самой высокой точке отопительной системы.

Игольчатый дроссель, который находится в сердцевине, двигается внутри рабочей сферы, а запускает механизм запорный элемент.

Позиция запорного винта устанавливается вручную или с помощью крестовой отвертки.

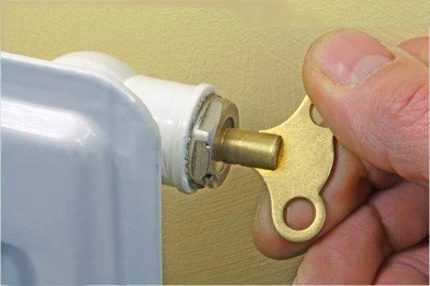

Многие изготовители комплектуют свои изделия четырехгранным ключом.

С его помощью намного легче можно отрегулировать кран.

Без него будет очень сложно обойтись в том случае, когда до пускового клапана трудно добраться отверткой или рукой.

Иногда, батареи располагают в недосягаемых местах помещения (глубокий альков).

Концепция действия воздушки дает возможность понять, зачем нужен кран Маевского. Без него удалить пробку из системы отопления, порой, бывает очень сложно и, крайне неудобно.

Мастера советуют монтировать подобное устройство в каждой отопительной системе.

При выполнении работ по монтажу воздухоотводчика, нужно придерживаться следующих рекомендаций:

• если теплоноситель подается снизу верх, то воздушный вентиль можно устанавливать только на радиаторах верхних этажей;
• когда в доме сделана горизонтальная разводка, будет целесообразным установить кран Маевского на каждой батарее.

Иногда, устройство монтируют и на полотенцесушителе.

Может быть вам будет интересно посмотреть видео про сварку чугуна электродом в домашних условиях? Ролик размешен на странице с подробным описанием процесса соединения деталей.

Какую купить проволоку для сварки нержавейки полуавтоматом, написано здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/svarka-alyuminiya.html написано про сварку алюминия своими руками.

В этом случае, оно должно располагаться вертикально посредством специального тройника. Стравливаемый просвет при этом смотрит в противоположную от стены сторону.

Удалить скопившийся воздух необходимо:

• как только осуществите работы по монтажу отопительной системы.

  После установки батарей, в них, как правило, остается воздух.

  Даже сильный напор теплоносителя в ограниченном контуре не сможет устранить воздушную пробку;

• такие действия нужно проводить перед тем, как будет производиться запуск отопительной системы после летнего периода.

  А знаете ли вы, что, что в жидкости, всегда имеются пузырьки воздуха.
  Они, по обыкновению, группируются в наивысшей точке системы;

• воздух в батареях может появиться в результате происходящих внутри пустотелых предметов коррозионных процессов, которые способствуют образованию водорода в большом количестве.

  Особо, усиленно, данное действие проитекает в глубине алюминиевых радиаторов.

  Если их внутреннее содержимое не было обработано специальным составом, то при контакте с теплоносителем, происходит химическое преобразование, результатом которого, является скопление водорода.

  Его нужно регулярно стравливать, открывая игольчатый запорный клапан.

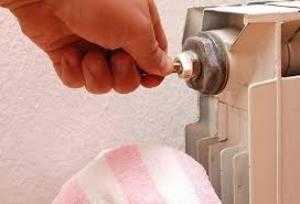

Предварительная подготовка

• Необходимо подставить, непосредственно, под клапан глубокую емкость и приготовить половую тряпку, чтобы можно было, при необходимости, вытереть ею пол.
• С помощью шуруповерта или специального ключа, поверните против часовой стрелки устройство на один виток.

  Так вы выпустите струю воздуха.

  Если его скопилось внутри радиатора много, то кран нужно открыть на полтора оборота.

  Он должен находится в таком положении до того момента, пока из системы не выйдет весь воздух.

• Вы больше не слышите характерный свист?
  Дроссель нужно перекрыть настолько плотно, насколько это возможно.

Важная информация! При использовании в системе отопления циркуляционных компрессоров, на время процедуры стравливания воздуха, их, лучше отсоединить.

Если этого не сделать, наружу вместе с воздухом может вырваться жидкая субстанция. Вода зальет всю комнату, но от проблемы с пробкой, вы все равно не избавитесь (как можно устранить течь в трубе отопления прочитайте тут).

Конструктивные особенности

Автоматический вариант, намного удобнее в использовании, чем обычный. У него более замысловатая конструкция.

Болт заменяется механизмом с:

• поплавком,
• жиклером,
• пружиной.

Выпускное отверстие располагается внизу приспособления.

При снижении уровня теплоносителя, на это начинает реагировать поплавок.

Он опускается вниз, приоткрывает игольчатый клапан, и воздух тоненькой струйкой выходит наружу.

Автоматическая версия имеет следующие особенности:

• определяют автоматику по перпендикулярному расположению,
• прибор может работать без вмешательства человека,
• нет необходимости подставлять тазик для слива жидкости, так как при поднятии уровня воды, отверстие перекрывается автоматически;
• его можно устанавливать на системе «теплый пол» и в непосредственной близости от отопительного котла;
• элементы механизма восприимчивы к качеству теплоносителя,
• высокая стоимость изделия.

Специалисты не рекомендуют устанавливать автоматику на трубах городской системы отопления.

Так как отследить качество жидкости у вас не получится, а производить чистку прибора каждый месяц – вы не захотите.

По этой причине устройство будет протекать, и со временем может стать причиной потопа в квартире.

Кроме всего прочего, центральное отопление характеризуется частыми нарушениями при подаче теплоносителя.

В такой системе собирается намного больше ненужного воздуха, чем в случае автономного (про отопление частного дома тепловым насосом прочитайте здесь).

Стравливать воздух через 2-х мм отверстие придется очень долго.

Это же является аргументом и для того, чтобы не монтировать автоматический кран Маевского на чугунные батареи старого образца (про современные радиаторы отопления прочитайте в этой статье).

Для этих целей существуют модели, у которых каркас выполнен из латуни. Такая деталь способна переносить высокую температуру (до 150 градусов).

Возхдухоотводчики, снабженные предохранительным клапаном, устанавливают так же в системах из труб ПВХ.

Установив кран, вы предотвратите разрыв чувствительной  конструкции к гидроударам.

Эти модели хорошо себя зарекомендовали в системах центрального отопления, в которых, довольно часто бывают внезапные перепады давления.

Как установить в батарею

Для установки крана Маевского, вам нужно, просто ввинтить подходящую модель в крышку радиатора с обратной стороны подачи воды.

Так как величины пазов на изделиях стандартные, нужно подобрать устройство, чтобы резьба совпадала.

Если на конце батареи (рейтинг производителей биметаллических радиаторов отопления) стоит заглушка без резьбы, она подлежит замене.

На заглушке из чугуна можно легко сделать подходящее отверстие своими руками. Сначала, нужно просверлить проем изнутри, а затем нарезать пазы с наружной стороны.

Для этого вам понадобиться электрическая дрель, 9-ти миллиметровое сверло и метчик с воротком.

Запомните! Пробка имеет левую резьбу, а кран – правую. Для того, чтобы пробка не ослабла в процессе установки, ее нужно придерживать разводным ключом.

Следует знать! Когда вы будете ввинчивать кран Маевского, пробка ослабится. При откручивании воздухоотводчика ограничитель закручивается сильнее.

При установке устройства для укрепления резьбового соединения используют специальную резиновую или силиконовую прокладку.

Паронитовый сальник применять не рекомендуется.

Некоторые сантехники пользуются фум-лентой для труб (устраняет течи) или льняной обмоткой – это делать не обязательно.

Будьте осторожны при выборе.

Присматривайтесь к изделиям, они не должны иметь дефектов.

Некачественная продукция при установке даст трещину.

Запомните! При долгой инертности механизма, он может заклинить.

Тогда придется менять не только кран, но и радиаторный ограничитель.

Что следует знать при выборе

• Это настолько надежная и проработанная конструкция, что к ней не нужно ничего добавлять.
• Нет необходимости платить больше за известную торговую марку, но и слишком дешевая продукция вас должна насторожить.
• Каркас крана из стали и пластика менее надежный, чем из латуни и нержавеющей стали.
• Все краны спускают воздух одинаково медленно. Подумайте о том, какой механизм вам будет удобнее откручивать.
• Поинтересуйтесь, дадут ли вам гарантию на данный вид продукции.

Вывод

Кран Маевского – это довольно простой механизм и стоит он не дорого. Установив краник на системе отопления вашей квартиры или частного дома, вы значительно продлите срок ее службы.

Включение батареи, открытие крана маевского, посмотрите в видеосюжете, как правильно это сделать.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

ru-canalizator.com

В квартире сорвало воздушный кран — виноваты жильцы или ЖЭС?

В Минске идет ожесточенное противостояние между ЖЭС №106 и жильцами квартиры, в которой 9 июня из-за сорванного воздушного крана на радиаторе отопления произошло «наводнение». Супруги Гаврильченко ненадолго отлучились из дома, а когда вернулись, стали свидетелями неприятной сцены: ковры и другие вещи плавали в воде.

— Когда мы приехали, мы были просто в шоке, что здесь творилось, до сих пор без валерьянки не могу об этом рассказывать. Приехали — здесь в одной комнате — вода, ковры плавают, во второй комнате — вода, запах невозможный, — приводит слова хозяйки квартиры Натальи Гаврильченко «СТВ».

Причиной внезапного половодья в квартире стал… вентиль, который, по мнению Натальи, сам открылся. В результате водные потоки хлынули из воздушного крана, установленного на батарее. Оказалось, что в те «мокрые» сутки в ЖЭС проводили ремонтные работы, о которых, заявили коммунальщики, они не обязаны предупреждать жильцов.

Директор ЖЭС №106 Заводского района Владимир Красногир так объясняет ситуацию: «По завершении данного вида работ — ремонта запорной арматуры теплового пункта и инженерного оборудования, которое находится в техническом подполье, проведено было заполнение системы отопления жилого дома для установления качества выполненных работ и плотности системы отопления».

Наталья Гаврильченко не билась бы так за правду, если бы не затопило квартиры ниже расположенных этажей — шестого, седьмого и восьмого… Но соседям нет дела до того, кто устроил водный фейерверк, их больше интересует, кто и когда возместит ущерб…

— Пришли из ЖЭСа со своей экспертной комиссией и определили, что у нас был открыт вентиль, предположив, что мы, я или члены моей семьи, могли открыть его, — говорит Наталья Гаврильченко.

Одна из основных версий ЖЭСа — к крану приложил свои руки, а точнее ручки, ребенок Натальи Гаврильченко. Но с трудом можно представить, как 2-летнее чадо может открыть запорную систему. Остальные члены семьи уверяют, что к крану и вентилю тоже не прикасались. К тому же молодая мама считает, что временный вентиль был некачественно установлен сотрудниками ЖЭСа еще несколько лет назад, поэтому и возник водный казус:

— В чем наша вина? В том, что работники ЖЭСа безалаберно все эти годы относились к своей работе? Что они установили непонятно какую запорную систему?

В акте о залитии написано, что его причина — самовольное открытие запорной арматуры. Однако с таким вердиктом женщина не согласилась, отметив это в документе. Но в ЖЭСе придерживаются другой точки зрения.

— Мы закрыли этот вентиль, наполнили систему, протечек в дальнейшем уже не случилось. То есть система была исправна. Однозначно это вина жильцов, — уверен директор ЖЭС №106.

Без помощи сторонней организации тут не обойтись. Установить, что же случилось на самом деле, самовольное или произвольное открытие вентиля — должны эксперты. Однако версия ЖЭСа теряет вес…. из-за крана.

— Это называется воздушный кран для выпуска воздуха. Данный кран невозможно открутить самостоятельно, тем более это не может сделать ребенок. Для того чтобы его открыть, требуется определенный инструмент. Если все-таки эксперты сделают вывод, что вентиль установлен не в соответствии с законодательством, то, так как это является зоной ответственности ЖЭС, потребитель вправе предъявлять все претензии, в том числе требовать возмещения причиненного ему ущерба, — поясняет юрист Елена Мойсейчик.

realt.onliner.by

конструкция, принцип работы, схемы установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Содержание статьи:

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

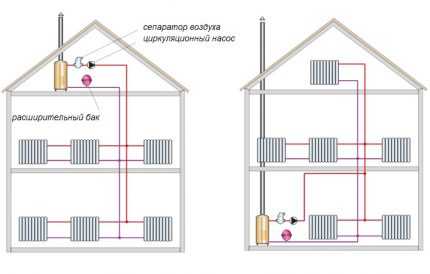

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

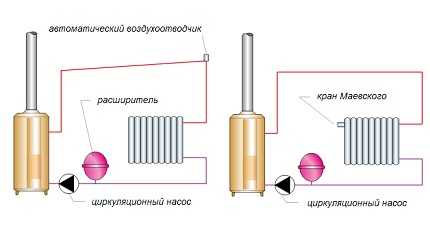

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

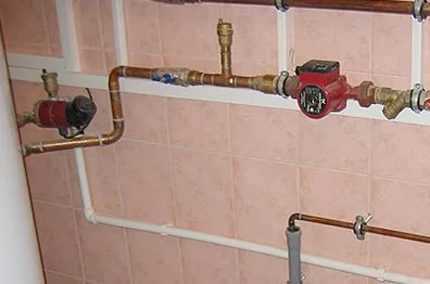

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются , надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

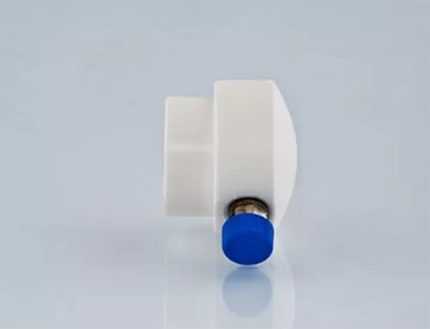

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на . Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

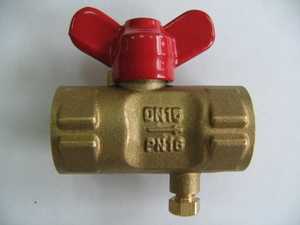

Установка крана Маевского в паре с предохранительным клапаном или полноценной повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке механических воздухоотводчиков. Задавайте вопросы, делитесь мнением и фотоснимками по теме.

sovet-ingenera.com

Кран Маевского принцип работы; установка его в радиатор, чтобы спускать воздух

Из-за накопленного воздуха происходят сбои в работе отопительной системы. Воздушные пробки не дают свободно перемещаться теплоносителю по контуру. Поэтому вся работа системы обогрева становится неэффективной. Решить эту проблему можно с помощью устройства под названием кран Маевского. Его принцип работы состоит в стравливании воздушных масс. На батарее это приспособление монтируется в верхней точке. Управлять им можно как вручную, так и автоматически.

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

• когда делается монтаж новой отопительной системы;
• когда устанавливаются новые батареи отопления;
• когда вода сливается из системы, и производятся ремонтные работы;
• в случае негерметичности контура;
• если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

• термостатический элемент;
• термостатический клапан;
• шкала настройки;
• чувствительный элемент, для которого жидкость служит рабочей средой;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидная гайка;
• кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Как выбирать устройство?

Перед покупкой крана Маевского нужно обратить внимание на определенные параметры радиаторов. Если обогрев централизованный, то лучше всего установить устройство ручного типа. Его можно будет задействовать только в том случае, если понадобится стравить воздух.

Автоматический кран целесообразнее использовать при автономной системе отопления.

Если использовать автоматическую конструкцию для централизованного отопления, то нужно учесть, что теплоноситель очень сильно загрязнен, а это будет влиять на работу механизма. Дело в том, что отверстия в таких конструкциях будут постоянно забиваться, и кран просто перестанет выполнять свою работу.

Автоматический механизм можно установить на батареях, которые расположены в труднодоступных местах, но и там нужно будет постоянно следить за чистотой теплоносителя.

Если в системе отопления имеют место чугунные батареи, то для них подойдет модель ручного крана или автоматические конструкции, изготовленные из латуни.

Правильный монтаж крана Маевского

Если человек не имеет специальных знаний, то установить такую конструкцию самостоятельно ему будет очень сложно, или он вовсе не справится с таким заданием. Покупая воздухоотводчик, нужно чтобы его размеры совпали с входным отверстием полотенцесушителя. Кроме этого, нужно приобрести прокладку, сделанную из резины или силикона.

Рассмотрим, как правильно установить кран Маевского на полотенцесушителе.

Конструкция должна быть установлена на радиатор в верхней его части, при этом отверстие под горячую воду должно находиться в противоположной стороне. Работа проводится в следующей последовательности:

1. Систему нужно освободить от воды.
2. В новых батареях предусмотрены прорези. Если на батарее имеется заглушка, то кран нужно устанавливать вместо нее, но так, чтобы отверстие было развернуто от стены и имело небольшой уклон вниз.

Если нужно установить устройство на старую батарею, то в заглушке делается прорезь, затем нарезается резьба. После этого, с помощью специального ключа устанавливается кран Маевского. Такие радиаторы в ванной уже не встретишь, там устанавливают полотенцесушитель.

Установка и принцип работы автоматического воздухоотводчика

Автоматический кран имеет герметичный корпус, изготовленный из латуни. Внутри располагается поплавок, который соединен со спускным клапаном. Работать такой прибор будет только при наличии открытого запирающего колпачка. Колпачок, перед работой, нужно открутить на несколько оборотов.

От вида изделия зависит и принцип работы автоматического воздухоотводчика. Различают три типа устройства:

• прямые модели, которые монтируются вертикально;
• угловые модели – монтируются под определенным углом;
• специальные устройства на радиаторы.

Некачественный теплоноситель будет постоянно забивать отверстие, из-за чего клапан будет неплотно прилегать. В этом случае полотенцесушитель нужно менять, или же вызывать сантехника.

Установка разных видов крана Маеквского

Как работает кран Маевского?

Пользоваться краном Маевского нужно правильно. Для этого под батарею нужно положить сухую ветошь или поставить небольшую емкость. С помощью ключа винт требуется прокрутить в нужном направлении. Если это сделано правильно, то из устройства начнет выходить воздух, а за ним потечет и вода. Здесь важно спускать воду, пока она не начнет литься без прерывания.

Если в радиаторе установлен ручной тип крана, то подготовительные работы будут те же. Но чтобы открутить его, нужен ключ для крана Маевского, или отвертка. Ее нужно вставить в прорезь и прокрутить против часовой стрелки. Как только воздух начнет выходить из батареи, нужно прекратить прокручивание. Как и в предыдущем случае, вместе с воздухом будет спускаться и вода, к тому же это все может сопровождаться громкими звуками. Не пугайтесь, это нормально. Спускать воду можно заканчивать, когда она будет литься без прерывания. Кран можно закрывать, но крутить нужно уже в обратную сторону.

Если система оборудована насосами, то перед выпусканием воздуха их нужно отключить, минут за десять до «операции». Чтобы кран прослужил долго, после каждого отопительного сезона нужно смазывать винт специальной силиконовой смазкой. Это поможет защитить резьбу от действия теплоносителя.

Замену крана следует производить специальными разводными ключами, это касается и полотенцесушителя.

Полезные советы

Кран Маевского монтируется на радиаторы в том случае, если конструкция имеет участки, которые находятся ниже подсоединения прибора.

Правильный монтаж воздухоотводчика на полотенцесушителе влияет на работу всей системы.

Если после удаления воздуха, радиатор не стал теплее, то можно допустить, что он засорен. Из этой ситуации есть два выхода:

• вызов сантехника;
• замена радиатора.

remontoni.guru

Кран Маевского, где применяется, как устроен

Всем привет! Неотъемлемой  частью системы отопления является такое маленькое, но важное устройство как кран Маевского.  В чём его важность? Как он устроен? Где устанавливается? Как использовать? Об этом и будет дальнейшая заметка.

Быстрая навигация по статье

Кран Маевского, зачем нужен, как устроен, где применяется.

Кран Маевского используется для отведения воздуха из систем отопления, а это очень важно для её эффективной работы. Откуда там берётся воздух?

Ну во первых, при заполнении системы отопления водой не весь воздух из системы выдавливается жидкостью, это также зависит от того как собрана система и как в неё заливается жидкость сверху или снизу, часть воздуха после заполнения системы водой, может остаться в различных полостях например в радиаторах отопления и затем мешать нормальному теплообмену.

 Во вторых, в самой воде тоже содержится растворённый в ней воздух, постепенно он выделяется и ему нужно куда то деться, он скапливается в радиаторах и вы получаете батареи наполовину холодные. Но стоит выпустить этот воздух и всё придёт в норму. Вот для этого и нужен кран Маевского, он позволяет спустить воздух из системы отопления.

Немного истории.  До изобретения сделанного инженером Маевским, в домах с центральным отоплением воздух выводился с помощью либо специальных воздухоотводящих труб, что удорожало всю конструкцию, либо обычными водопроводными кранами вкрученными в верхнюю заглушку радиаторов.

А к чему приводил кран встроенный в батарею отопления? Правильно к наличию в квартире дополнительного, а часто и единственного источника горячей воды. Ведь речь идет  о начале двадцатого века,  1930г. Для жильцов такой вариант конечно был интересен, но вот только не для котельных где постоянно нужно было дополнять и нагревать «потерянную» воду.

 Для решения этой проблемы и был разработан кран Маевского, чтобы его открыть требовался спец ключ, но самое главное в том, что сливать воду с него для хозяйственных нужд очень неудобно, отверстие слишком маленькое, а вот для воздуха это не проблема.

Как устроен кран Маевского

Устройство  этого крана довольно простое. Корпус, внутри которого отверстие для выхода воздуха, это отверстие открывается или заглушается винтом имеющим коническую форму смотрите рис.1, рядом также изображены краны Маевского для алюминиевого и чугунного радиаторов.

Применение крана Маевского

Кран Маевского устанавливается в каждый радиатор. Иногда может монтироваться непосредственно в трубу в местах возможного скопления воздуха, и в полотенцесушитель. К алюминиевым радиаторам эти краны продаются как по отдельности, так и вместе с комплектом футорок.

Именно так — футорки- называется всё то, что вам понадобится для подготовки  радиатора к подключению, в том числе кран Маевского и кронштейны. Поэтому придя в магазин вы так и можете сказать «Эээ уважаемый и добавьте пожалуйста к этим радиаторам комплекты футорок»- Здесь нужно учесть какого диаметра будут использоваться трубы и фитинги (краны, сгоны, американки и т.д.) чтобы приобрести футорки с нужным диаметром проходных отверстий обычно это от 1\2 до 1 дюйма.

В комплект футорок входят: Проходные пробки с прокладками, заглушка, кран Маевского, ключ к нему, кронштейны для крепления радиатора. Ещё понадобится пластиковый ключ для закручивания радиаторных пробок. Почему пластиковый? Ну вы же не хотите ободрать краску с новых деталей металлическим ключом. Для установки Маевского в чугунных радиаторах придется, подобрать чугунные или стальные пробки с  подходящим отверстием и резьбой.  Или, как приходилось когда то делать- в имеющихся пробках сверлили отверстия и нарезали резьбу под имеющиеся краны Маевского.

Использование кранов Маевского в системе отопления.

Если у вас центральная система отопления и вы обнаруживаете, что какие либо радиаторы горячие не полностью, а лишь частично со стороны где подключена труба подачи, то вероятнее всего радиатор завоздушен. Если кран Маевского установлен, тогда всё просто, берём какую нибудь баночку, и потихоньку откручивая винт крана Маевского,(как на рисунке) через сливное отверстие стравливаем воздух до тех пор пока из отверстия не начнёт течь вода, вот здесь то нам и пригодится баночка, как только вода потечёт ровной струйкой без плевков воздухом, закручиваем винт. И так со всеми радиаторами. После этой процедуры вы сразу заметите как ваши батареи оживут.

Но увы, в домах с центральным отоплением, очень часто, в радиаторах эти краны Маевского не стоят. Тогда при не полном нагреве батарей отопления нужно вызывать сантехников из местного ЖКХ что бы они спустили воздух на стояках, но если радиатор установлен неправильно, с наклоном в сторону мешающую воздуху выйти, то даже и это не поможет.

Тогда только один выход, исправлять положение радиатора или установить в него кран Маевского.

В домах с индивидуальным отоплением: Системы отопления бывают открытые -это когда стоит расширительный бак который не закрыт герметично, обычно где нибудь на чердаке, в таких системах воздух выходит через бак — но случается и в радиаторах задерживается, признаки этой проблемы и её решение, те же что описаны  выше.

Автоматический спускник воздуха

В закрытой системе отопления у воздуха возможности выйти через бак нету и тогда — если  например используется двухконтурный котёл, то в нём уже имеется автоматический спускник воздуха. Если применён напольный котёл отопления, автоматический  спускник (см. фото) ставят  при грамотном монтаже системы отопления. Но автоматические спускникине всегда помогают.

Если воздух скапливается в радиаторе, то эта воздушная пробка скорее всего не сможет выйти с потоком воды чтобы добраться до автоматического спускника. Вот тут то и понадобятся краны Маевского.

   К техническим характеристикам кранов маевского можно отнести следующее:

Типоразмер —  Чаще  это 1/2″  или 3/4″ что будет соответствовать  диаметру по резьбе 15 или 20 мм. Но встречаются в продаже и размеры  1/4″ и 3/8″.

 Исполнение  —  под отвёртку,  специальный ключ, от руки, автоматический.

 Рабочее давление — 10 — 16 bar.

 Рабочая температура — 110⁰  С.

Нет сомнений, что кран Маевского просто необходим в системах отопления с жидкостным теплоносителем, и не только потому, что воздух попавший в систему отопления сильно снижает её КПД.  Важно также помнить, что кислород находящийся в системе отопления пагубно действует как на котёл так и на радиаторы. А это значит, что такое простое устройство для удаления воздуха, избавляет нас от множества проблем.

blogvp.ru
