Кран на байпасе снип – -, !

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса

landshaftdizajn.ru

Каким законом запрещено ставить кран на байпасе?

Таких законов нет, собственно на байпасе кран должен быть установлен, ибо это байпас, а на замыкающем участке прибора отопления допускается только в том случае, если он используется в качестве байпаса на последнем приборе отопления по стояку, т. к. рабочее положение крана – закрытое, т. е. замыкающего участка на нём вообще не должно быть. Правила проектирования внутренних трубопроводов устанавливается соответствующими документами, а их нарушение и изменение относится к незаконной перепланировке – статья 7.21. КОАП РФ (для физлиц) и т. д.

спасибо. в продолжение темы крана: у нас пятый этаж, верхний, дом 77 года. По одному стояку источник тепла поднимается, по другому опускается. Нам при замене радиаторов поставили вентиль на байпас и сказали, что его надо держать закрытым. также по одному вентилю стоит на входящей и исходящей трубе. В одной комнате вода приходит к нам снизу и уходит в соседний подъезд, чтобы там спуститься. В другой комнате наоборот приходит к нам от соседей и уходит вниз по нашему стояку. По вашему мнению это правильно или нет? Замыкающим участком прибора отопления вы называете трубу на выход?

0

комментарий написан около 1года назад

Если откроете вентиль на байпасе, то теплоноситель пойдет по нему, а через ваши батареи тепло не будет прогоняться. Должен быть закрыт байпас и открыты вентиля отсекающие радиаторы. Если нужно пресечь подачу тепла в ваши батареи (ремонт или замена или течь), закрываете отсекающих их краны и открываете байпас, чтобы была циркуляция у соседей. Ну представьте нет у вас байпаса, есть только радиаторы ( так у большинства) .. тоже самое, что байпас закрыт )), разница только в том. что при ремонте радиаторов у соседей тепла не будет

0

комментарий написан около 1года назад

Байпас – это обходной участок трубопровода, используемый во время ремонта основного, обычно перекрытый.

0

комментарий написан около 1года назад

Замыкающим участком прибора отопления называется то, что неправильно называют байпасом или перемычкой. Неважно откуда приходит, важно какой прибор отопления на данной трубе в данном месте, на 5-м этаже он может быть и первым, и пятым, и шестым, и последним, а кран ставить и держать его закрытым можно только на последнем; на вх/вых батареи краны, естественно, быть должны, чтоб её можно было перекрыть и отсоединить, а в случае последнего прибора – открыть кран для циркуляции теплоносителя по стояку.

0

комментарий написан около 1года назад

family.ques.ru

Каким законом запрещено ставить кран на байпасе?

<a rel=”nofollow” href=”https://otvet.mail.ru/question/45443574″ target=”_blank”>https://otvet.mail.ru/question/45443574</a>

законом физики -изучаеться в 8 классе

законом о коллективном пользовании общедомовым имуществом и коммунальными услугами.. Все жители многоквартирного дома имеют равные права на пользование, в данном случае, системой центрального отопления. В случае установки вентиля любой конструкции на часть стояка, являющейся перемычкой, на однотрубной системе отопления, часть квартир могут недополучать причитающееся им тепло..

Таких законов нет, собственно на байпасе кран должен быть установлен, ибо это байпас, а на замыкающем участке прибора отопления допускается только в том случае, если он используется в качестве байпаса на последнем приборе отопления по стояку, т. к. рабочее положение крана – закрытое, т. е. замыкающего участка на нём вообще не должно быть. Правила проектирования внутренних трубопроводов устанавливается соответствующими документами, а их нарушение и изменение относится к незаконной перепланировке – статья 7.21. КОАП РФ (для физлиц) и т. д.

Во первых Вы красивая, и у меня сомнение о нужности вам ответа! А кран ставится стандартными нормами изготовителя ! <img data-big=”1″ data-lsrc=”//otvet.imgsmail.ru/download/63715409_d9844b1079718a7ecc18014ce103a1e1_120x120.jpg” alt=”” src=”//otvet.imgsmail.ru/download/63715409_d9844b1079718a7ecc18014ce103a1e1_800.jpg”>

Если Вы имеете в виду под байпасом замыкающий участок на отопительном приборе, то СНиП “Отопление, вентиляция и кондиционирование”. В настоящий момент вместо него действует одноименное СП. Допускается ставить только дроссель для правильной работы автоматического терморегулятора, да и то по согласованию с эксплуатирующей организацией.

Не то что краник на байпасе, а и сам байпас ставить в многоквартирном доме не допускается. Наказуемо.

touch.otvet.mail.ru

Байпас для отопления: назначение и особенности монтажа

Содержание статьи:

Монтаж системы отопления в любом доме является первоочередной задачей. Но важно не просто «обогреть» жилище, а создать в нем оптимальный микроклимат, комфортный для длительного пребывания человека. Нередки ситуации, когда дом отапливается настолько интенсивно, что в нем просто «нечем дышать». Нередки ситуации, когда дом отапливается настолько интенсивно, что в нем просто «нечем дышать». Отрегулировать показатели теплоотдачи радиаторов поможет простое устройство – байпас для отопления. С его помощью контролируют поступление теплоносителя в радиатор, что позволяет вручную или автоматически задавать желаемые температурные рамки.

Что такое байпас в отоплении

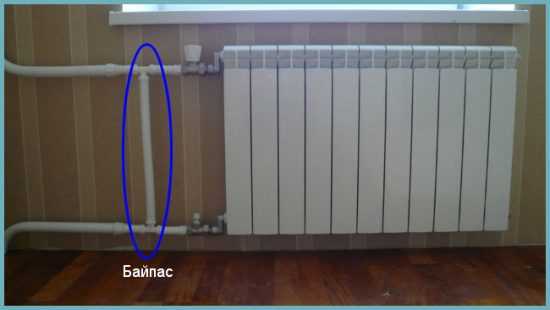

Байпас в системе отопления – это отрезок трубопровода (перемычка), который установлен между прямой и обратной подводкой. Его основная задача – транспортировка теплоносителя параллельно (в обход) запорной и регулирующей арматуры.

Поперечный диаметр байпаса в системе отопления всегда должен быть на калибр меньше диаметра труб для подводки. Зачастую для перемычки выбирают полудюймовую трубу.

Обратите внимание! Если для организации байпаса применить трубу того же сечения, что и трубопровод отопления, – это существенно ограничит подачу теплоносителя в радиаторы.

В зависимости от функций участка трубопровода, на котором установлена перемычка, обходное устройство может работать в постоянном режиме либо только при запуске отопительной системы. Во втором случае использование байпаса позволит в ускоренном режиме прогреть все радиаторы, равномерно распределив между ними теплоноситель.

Варианты использования байпаса

Регулировка температуры в радиаторе

В современных системах отопления процесс регулировки теплоносителя, как правило, осуществляется в автоматическом режиме с использованием приборов теплорегуляции. Альтернативой дорогим устройствам может стать обычный байпас, который позволит регулировать температуру нагрева батареи вручную.

Стоит отметить! Оснащение радиаторов индивидуальными теплорегуляторами является обязательной нормой согласно СНиП.

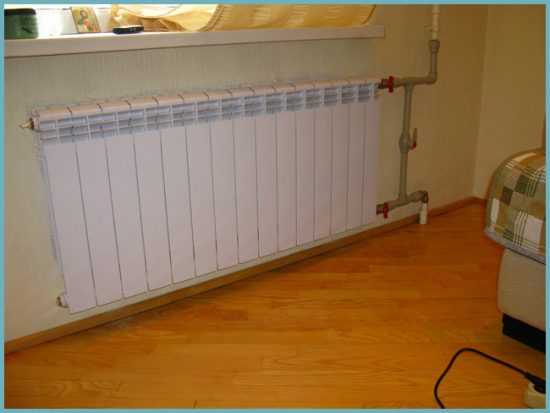

Байпас на радиаторе отопления предназначен для возврата излишка теплоносителя обратно в стояк. Процесс регулировки происходит в механическом режиме, посредством открытия или закрытия запорно-регулирующей арматуры.

Иными словами, часть теплоносителя транспортируется в обход запорной и регулирующей арматуры, т.е. напрямую в обратную подводку.

Байпас для радиатора можно приобрести в готовом виде или соорудить самостоятельно

Произвести ремонтные работы на батарее, когда система обогрева находится в рабочем состоянии, без обводного трубопровода невозможно. Также наличие этого элементарного устройства упрощает процесс наполнения или слива системы.

Байпас позволяет осуществлять ремонтные работы без слива теплоносителя

Работа системы без электроснабжения

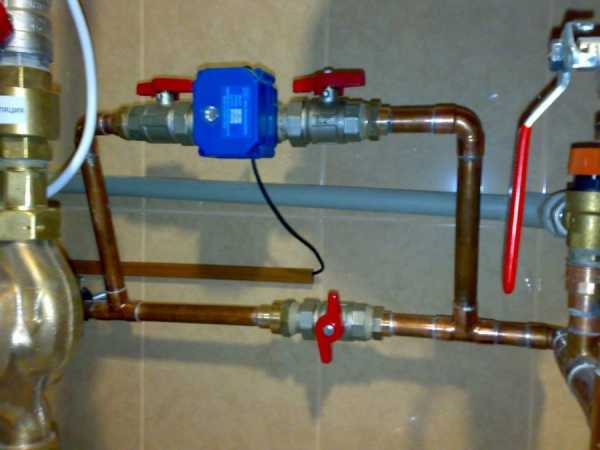

Современное отопление с использованием циркуляционного насоса подразумевает обязательный монтаж байпаса. Данная отопительная система энергозависима, и в случае отсутствия электроснабжения просто прекращает свою работу.

Наличие байпаса решит проблему, поскольку позволит сменить принудительный режим циркуляции теплоносителя на естественный.

Для этого домовладелец перекрывает кран подачи воды на циркуляционный насос и открывает кран на центральном трубопроводе. Данные манипуляции могут быть произведены автоматически, в случае приобретения байпаса с клапаном.

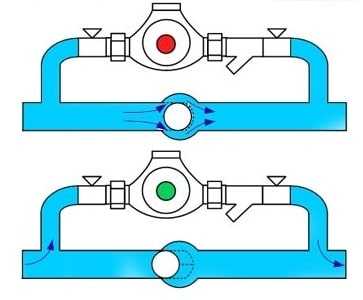

На верхней схеме насос отключен, теплоноситель циркулирует благодаря разности температур. На нижней – насос работает, клапан закрыт, теплоноситель циркулирует в принудительном режиме

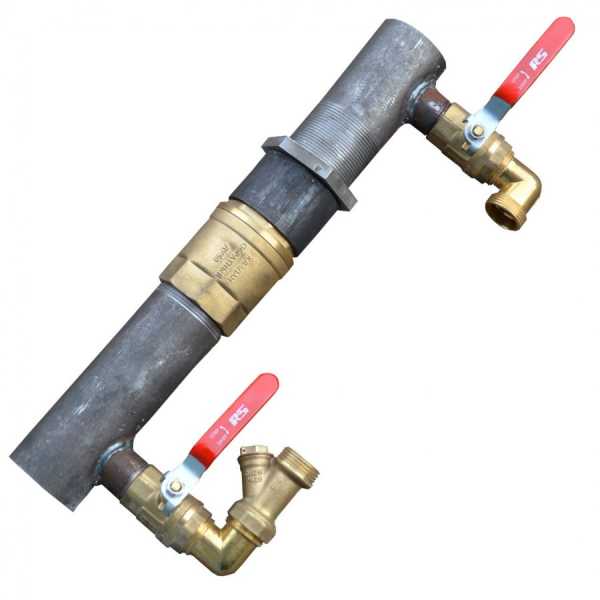

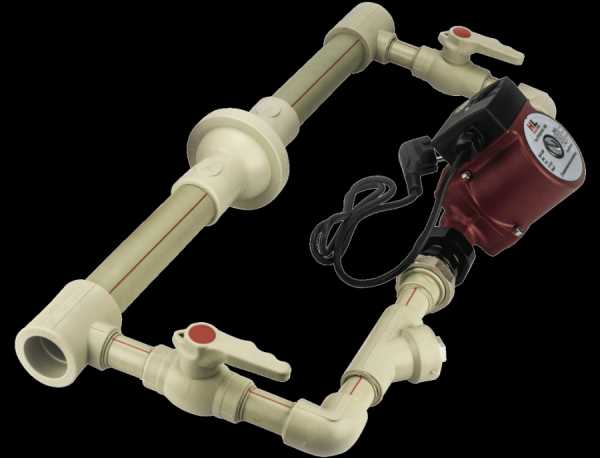

Монтаж оборудования на обводном трубопроводе осуществляется в следующей последовательности:

• фильтрующий элемент;
• обратный клапан;
• циркуляционный насос.

Обратите внимание! Монтаж байпаса в трубопровод с циркуляционным насосом должен выполняться с использованием запорных клапанов. А сама перемычка установлена в горизонтальном положении, чтобы избежать возможного скопления воздуха.

Усовершенствование однотрубной системы

Однотрубная система морально устарела, но по-прежнему встречается в постройках прошлого века. Эта схема обогрева плохо держит температурный режим, постоянно находясь в крайних значениях (слишком холодно/слишком жарко).

Установка байпаса в системе однотрубного отопления позволит решить проблему терморегуляции в помещении. При монтаже данного элемента важно соблюсти следующие требования:

• перемычку располагают максимально близко к радиатору, удаляя от вертикального трубопровода;
• батарея и байпас должны быть разделены запорным вентилем или терморегулятором.

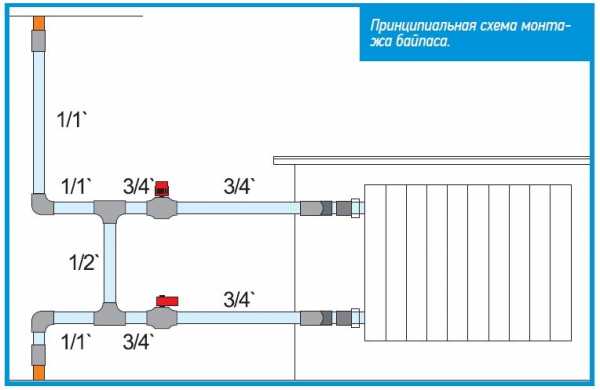

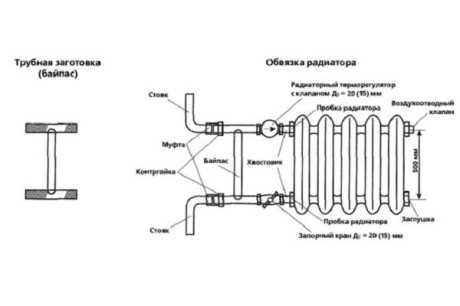

Классическая схема однотрубного отопления с байпасом

Стоит отметить! Байпас (обводной трубопровод) можно изготовить самостоятельно. Для этого понадобится пластиковая труба, два тройника и склейка.

Возможна ли самостоятельная установка

Монтаж байпаса в системе отопления требует определенного опыта, навыков и наличия специального инструмента, поэтому такую работу стоит доверить профессионалам.

При установке обводной системы традиционные запорные краны можно сменить на современные терморегуляторы, что переведет контроль над температурой в автоматический режим. Но все же, наиболее эффективным с точки зрения практичности и надежности, будет регулируемый шаровой кран, врезанный в середину байпаса.

Стоит отметить! Установка обводной системы на радиаторе уменьшит проток теплоносителя на 25-35%. Что в свою очередь скажется на теплоотдаче батареи, которая снизится на 10%.

Байпас – это простой, но необходимый элемент в схеме водяного отопления. Его установка не займет много времени и не потребует особых финансовых вложений, но существенно упростит эксплуатацию системы. С помощью обводного трубопровода регулируют теплоотдачу радиаторов, проводят работы по обслуживанию и ремонту, изменяют принцип циркуляции жидкости (в системах с циркуляционным насосом).

Видео: байпас в системе отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Какая норма запрещает ставить вентиль (клапан) на байпасе радиатора отопления ? В СНиП 41-01-2003 не нашел.

Эта норма называется – Гидравлический расчёт стояка центрального отопления. Запрещено вносить конструкционные изменения в оборудование, без согласования с эксплуатирующей организацией и внесения изменений в проект. По вашему заявлению придёт слесарь и врежет кран ( обычно кран двойной регулировки, но только при условии, что это не нарушает работоспособность стояка) , но если кто то пожалуется на холод в квартире, то вас уже не обвинят в краже тепловой энергии и умышленной порче общедомового оборудования. На автономном отоплении врезка регулирующих кранов на байпасные участки батарей всегда приветствуется.

Прямых запретов нет, но есть здравый смысл и уважение к соседям: поставив вентиль на байпасе, а точнее на замыкающем участке отопителного прибора, Вы уменьшите расход теплоносителя дальше по стояку, где живут и будут мерзнуть соседи. А вообще дроссели на замыкающие участки ставятся при автоматическом регулировании теплоотдачи приборами, но это должно быть учтено в гидравлическом расчете системы отопления.

touch.otvet.mail.ru

что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео » SanDizain.ru

Даже самые незначительные сбои в работе инженерных коммуникаций потенциально могут перерасти в острые проблемы и, как результат, стать причиной серьезного дискомфорта для всех домочадцев. Именно поэтому осмотрительные хозяева стараются всеми силами предупредить подобные неудобства, устанавливая в своих жилищах разного рода вспомогательные устройства. Один из них – байпас, активно эксплуатирующийся в системах отопления и водоснабжения. О нем далее и пойдет речь: разберемся, что это за приспособление, каковы принципы его работы, в чем его плюсы и зачем он нужен. А напоследок расскажем и покажем видео, как выполняется установка байпасного клапана своими руками.

Конструкция и принцип действия

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Размещение байпаса

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

• тип запорной арматуры;
• назначение.

По первому признаку различают два вида байпасов:

1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

   Разновидности байпасов

2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

• радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
• насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Особенности применения

Чаще всего байпасы используются для таких целей:

• Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.

Байпас в системе отопления

• Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

• Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

• диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
• байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
• перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
• перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

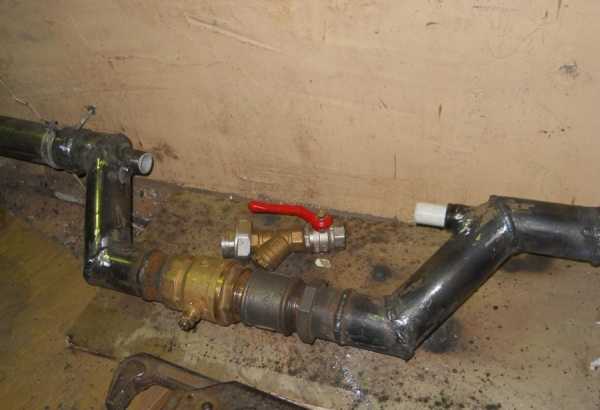

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Что такое байпас: видео

Байпас: фото

sandizain.ru

Подскажите, в каком положении должен быть кран на байпасе в батарее

Его не должно быть вообще. Но если дятел установил – кран должен всегда быть открытым

На байпас в квартире нельзя ставить кран, если вертикальная разводка.

За кран на байпасе в многоквартирном доме- надо яйца отрывать.

Он должен быть открыт. Но по правилам его вообще не должно быть

Вы в прошлый раз приводили фото ДВУХТРУБНОЙ системы отопления. Если в ней поставить байпас, то всё тепло будет проходить через него и никакие радиаторы на этом стояке толком греться не будут. Если Вашей целью является не игра в угадайку, а поиск решения проблемы, то перестаньте заниматься ерундой, выкладывайте фото обвязки ваших радиаторов и стояков, пишите как обстоят дела в других квартирах на этом стояке и на других стояках в Вашей квартире…

не джолжно быть, а так вдоль трубы- открыто

Открыт – когда ручка вдоль трубы, на которой он стоит. Но его там вообще быть не должно.
