Кратность воздухообмена в спортивном зале – Вентиляция фитнеса. Нормы воздухообмена для спортивных помещений, клубов и залов

Вентиляция фитнеса. Нормы воздухообмена для спортивных помещений, клубов и залов

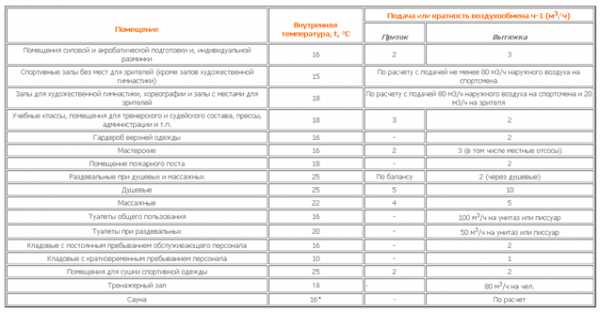

Помещение	Внутренняя температура,  t, °С	Подача или кратность воздухообмена ч-1 (м3/ч)
		Приток	Вытяжка
Помещения силовой и акробатической подготовки и, индивидуальной разминки	16	2	3
Спортивные залы без мест для зрителей (кроме залов художественной гимнастики)	15	По расчету с подачей не менее 80 м3/ч наружного воздуха на спортсмена
Залы для художественной гимнастики, хореографии и залы с местами для зрителей	18	По расчету с подачей 80 м3/ч наружного воздуха на спортсмена и 20 м3/ч на зрителя
Учебные классы, помещения для тренерского и судейского состава, прессы, администрации и т.п.	18	3	2
Гардероб верхней одежды	16	–	2
Мастерские	16	2	3 (в том числе местные отсосы)
Помещение пожарного поста	18	–	2
Раздевальные при душевых и массажных	25	По балансу	2 (через душевые)
Душевые	25	5	10
Массажные	22	4	5
Туалеты общего пользования	16	–	100 м3/ч на унитаз или писсуар
Туалеты при раздевальных	20	–	50 м3/ч на унитаз или писсуар
Кладовые с постоянным пребыванием обслуживающего персонала	16	–	2
Кладовые с кратковременным пребыванием персонала	10	–	1
Помещения для сушки спортивной одежды	25	2	2
Тренажерный зал	16	–	80 м3/ч на человека
Сауна	16*	–	По расчет

ruclimatexpo.ru

Вентиляция спортзалов или фитнес-центров: требования, нормы, проектирование, монтаж

Главная › Вентиляция › Вентиляция спортзала или фитнес центра

Вентиляцию спортзала или фитнес-клуба Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку систем вентиляции по России.

Отправьте быструю заявку

Трудно себе представить сейчас спортивный зал или фитнес-центр без системы вентиляции или кондиционирования. Требования к климатическим системам велико, так как от качества их работы зависит количество посетителей  и продолжительность время провождения в спортивном зале. Активность  посетителей создает в помещении спортивного зала спертый и тяжелый воздух, а нехватка кислорода может сказаться неблагоприятно на здоровье человека.

Установку системы вентиляции в спортзале или фитнес-центре необходимо начинать с разработки проектного решения и в дальнейшем произвести согласование проекта с другими проектами по кондиционированию, отоплению, электрике. При расчёте системы вентиляции основное внимание уделяется количеству поступающего свежего воздуха. Его объем не должен превышать  количество удаляемого воздуха из помещения, иначе это может привезти к появлению сквозняка.

Система вентиляции подбирается в каждом случае отдельно, в зависимости от типа площади и архитектурного строения помещения.

• Для небольших спортзалов идеальным решением будет установка канальной системы вентиляции, конструкция которой позволяет  собрать установку любой производительности и габаритов. Такая вентиляция состоит из канального вентилятора, воздухонагревателя и фильтра и устанавливается внутри помещения за подвесным потолком или в специальном техническом помещении.  Вопрос охлаждения воздуха и поддержание необходимой температуры решается за счет настенных, кассетных или канальных кондиционеров, которые позволяют в максимально короткие сроки охладить помещение и создать благоприятные климатические условия для занятия спортом.
• В том случае, когда спортивный зал или фитнес-центр большой и требует использования мощных вентиляционных установок, возникает вопрос об их размещении. Расположить вентиляционные агрегаты внутри помещения невозможно, поэтому положительным решением будет применение крышного центрального вентиляционного агрегата. Он устанавливается на крыше здания и обеспечивает одновременную подачу и вытяжку воздуха из помещения. Такая установка очищает приточный воздух с улицы, подогревает его до необходимой температуры, а также охлаждает, при условии установки секции охлаждения. Для охлаждения используются компрессорно-конденсаторные внешние блоки, работающие на фреоне, или чиллер-холодильная машина, работающая на воде. Если вопрос потребления электроэнергии стоит более остро, то возможно использование рекуператора. Рекуператор – это теплообменник, который позволяет подогревать приточный воздух с улицы воздухом, удаляемым из помещения, при этом смешивание потоков воздуха не происходит. Такое решение помогает значительно снизить затраты на обслуживание приточно-вытяжной вентиляции. Подача воздуха в помещение происходит за счет системы воздуховодов, а раздача-за счет вентиляционных решеток.

Нормы воздухообмена для спортзалов

Спортивные залы весьма разнохарактерны по своим архитектурно-планировочным решениям. Особенно это касается высоты помещений, наличия мест для зрителей или их отсутствие, защиты световых проемов и так далее.

Действующий СНиП 2.08-02-89* “Общественные здания и сооружения” и справочное пособие к СНиП “Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом” предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя. Параметры внутреннего воздуха практически ничем не отличаются от действующих допускаемых и оптимальных условий микроклимата.

Помещение	Внутренняя температура, t, °С	Подача или кратность воздухообмена ч-1 (м3/ч)
		Приток	Вытяжка
Помещения силовой и акробатической подготовки и, индивидуальной разминки	16	2	3
Спортивные залы без мест для зрителей (кроме залов художественной гимнастики)	15	По расчету с подачей не менее 80 м3/ч наружного воздуха на спортсмена
Залы для художественной гимнастики, хореографии и залы с местами для зрителей	18	По расчету с подачей 80 м3/ч наружного воздуха на спортсмена и 20 м3/ч на зрителя
Учебные классы, помещения для тренерского и судейского состава, прессы, администрации и т.п.	18	3	2
Гардероб верхней одежды	16	–	2
Мастерские	16	2	3 (в том числе местные отсосы)
Помещение пожарного поста	18	–	2
Раздевальные при душевых и массажных	25	По балансу	2 (через душевые)
Душевые	25	5	10
Массажные	22	4	5
Туалеты общего пользования	16	–	100 м3/ч на унитаз или писсуар
Туалеты при раздевальных	20	–	50 м3/ч на унитаз или писсуар
Кладовые с постоянным пребыванием обслуживающего персонала	16	–	2
Кладовые с кратковременным пребыванием персонала	10	–	1

Спортивные залы, как правило, окружены обслуживающими помещениями: раздевалками, душевыми, помещениями для тренеров, массажистов и инвентаря, где воздухообмен считается по нормативной кратности.

Расчет воздухообмена

Расчет воздухообмена в универсальных залах крытых катков с искусственным льдом с местами для зрителей производится для следующих эксплуатационных режимов при функционировании:

• льда и мест для зрителей;
• мест для зрителей без использования льда;
• льда без использования мест для зрителей.

В спортивных залах (без искусственного льда) с местами для зрителей расчет воздухообмена рекомендуется производить для двух режимов — со зрителями и без них.

В случаях, когда элементы вентиляционных систем (воздуховоды, решетки, а также нагревательные приборы и трубопроводы) выступают из плоскости стен или вынужденно устанавливаются на высоте до 2 м от пола, они закрываются щитами или иными средствами, исключающими ожоги и другие возможные травмы занимающихся, при этом конструкция защитных устройств выполняется так, чтобы не снижать функциональные качества отопительно-вентиляционных систем.

Самостоятельные системы приточной и вытяжной вентиляции предусматриваются для:

• спортивных залов и залов крытых катков;
• душевых, раздевален для занимающихся и массажных;
• служебных помещений для административного и инженерно-технического персонала, инструкторско-тренерского состава, бытовых помещений для рабочих;
• технических помещений (бойлерных и др.).

Спортивные залы без мест для зрителей, имеющие объем, при котором на каждого единовременно занимающегося приходится не менее 80 м2 объема зала, допускается проектировать с естественной приточно-вытяжной вентиляцией с обеспечением однократного воздухообмена в 1 ч.

Компенсация вытяжки из помещений душевых осуществляется за счет дополнительного притока воздуха из помещений раздевалок, куда предусматривается организованная подача воздуха в пятикратном объеме душевых, но не менее двухкратного объема в раздевалки. Удаление воздуха из раздевалок предусматривается в двухкратном объеме через помещения душевых. В случаях, когда количество воздуха, удаляемого из душевых (с учетом помещений раздевалок), превышает 10-кратный воздухообмен, разница объемов воздуха удаляется непосредственно из помещения раздевалок.

Удаление воздуха из спортивных залов и зальных помещений крытых катков с искусственным льдом, предусматриваемое вытяжными системами с естественным побуждением, рекомендуется осуществлять, используя обычные вентиляционные шахты, устанавливаемые непосредственно на кровле зала. Вытяжные шахты оборудуются утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам обеспечивается удобный доступ обслуживающего персонала. Размеры внутреннего сечения шахт определяются по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией.

Неорганизованную подачу наружного воздуха в спортивные залы при проектировании естественной приточно-вытяжной вентиляции рекомендуется осуществлять, используя в качестве приточных устройств открывающиеся фрамуги в нижней и верхней частях витражей.

Систему вытяжной вентиляции из санитарных узлов и курительных допускается объединять с системой вытяжной вентиляции из душевых.

В системах воздушного отопления зальных помещений, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха. При этом объем подаваемого наружного воздуха не должен быть менее указанного в таблице.

В зальных помещениях, выполненных в клеедеревянных конструкциях, при необходимости обеспечения требуемой относительной влажности в зоне этих конструкций (не менее 45%), рекомендуется устройство увлажнения воздуха в системах приточной общеобменной вентиляции. В отдельных случаях, при отсутствии приточной вентиляции, допускается использование местных увлажнителей.

В спортивных залах с местами для более 800 зрителей и крытых катках с местами для зрителей рекомендуется предусматривать самостоятельные системы воздухораспределения для зоны размещения мест для зрителей и для зоны нахождения занимающихся (соревнующихся).

Помещения, предназначаемые для оборудования в них приточных систем и установок кондиционирования воздуха, рекомендуется размещать в подвальных или цокольных этажах так, чтобы протяженность трасс воздуховодов была минимальной. В исключительных случаях, когда не представляется возможным разместить эти помещения в нижних этажах, допускается их размещение вне пределов основного здания (в том числе в отдельном или пристроенном объеме) или в его верхних этажах. В первом случае предусматриваются переходы, соединяющие технические помещения с основным объемом здания (с прокладкой в них каналов), во втором — предусматриваются мероприятия по вибро-звуко-гидроизоляции, а также устройство эксплуатационных проходов и проемов для демонтажа и замены оборудования. Оптимальный вариант выбирают путем сопоставления технико-экономических показателей.

В помещениях, предназначаемых для оборудования приточных систем, допускается устройство вводов теплоносителя, бойлерных и водяных насосных.

Смотрите ещё:

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Вентиляция фитнес клуба. Расчет вентиляции в спортивном зале.

Согласно стандартам СНиП, каждое здание, где прибывают люди, должно иметь систему вентиляции. Она обеспечивает приток в помещение необходимого количества воздуха. Так воздух в помещении не застаивается и постоянно обновляется. Немаловажным свойством является и способность ограждать дыхательную систему человека от вредных частиц, находящихся в воздухе (например, выхлопные газы, которые могут попадать в воздух через открытое окно) или неприятного запаха.

В помещении фитнес-клуба или спортивного зала, где посетители активно занимаются физическими упражнениями, вентиляция особенно актуальна. Важно  учитывать размеры клуба –  чем меньше помещение для физических упражнений, тем быстрее из-за выделения углекислого газа, тепла и запахов будет ухудшаться качество воздуха. Поэтому в зависимости от размера спортивного зала и количества людей, постоянно присутствующих в нём,  обновление воздуха должно выполняется согласно установленным нормам. Доказано, что при плохом микроклимате тренировки становятся менее эффективными, что приводит к снижению результатов спортсменов и ухудшению их здоровья.

Действующий СНиП 2.08-02-89* «Общественные здания и сооружения» и справочное пособие к СНиП «Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом» предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя.


Особенности фитнес-центра



Мы хотим проконсультировать Вас

Зачастую в фитнес-клубе необходимо обновлять воздух как можно чаще, так как без его постоянного притока находится в помещении невозможно. При строительстве нового проекта зачастую уже предусмотрены высокие потолки, позволяющие уменьшить количество поступаемого воздуха, т.е. воздух не так быстро насыщается углекислым газом. Но из-за того, что в финес-центре кроме тренажёрных залов имеется и много других помещений: душевые, массажные, кладовые, учебные классы и т.д, которые требуют меньшей кратности обновления воздуха, необходимо предусматривать различные вентиляционные системы для разных помещений. Однако, не только размер помещения влияет на выбор мощности приточных установок, также важно учитывать посещаемость  центра.

Следовательно, мощность приточных установок должна быть рассчитана таким образом, чтобы вентиляция фитнес клубапокрывала затраты используемого воздуха, обеспечивая  доступ свежего.

Расчёт вентиляции для занятия фитнесом

Количество воздуха, необходимого человеку зависит от того насколько активна его деятельность:

• во время бездействия – 20 м3/ч;
• во время рабочей деятельности в условиях схожих с офисом – 40 м3/ч;
• при физических нагрузках разного рода – 80 м3/ч.

Следовательно, для спортсмена, занимающегося физическими упражнениями в фитнес-клубе, потребуется 80 м3/ч свежего приточного воздуха. Далее для того, чтобы узнать производительность приточной установки, следует воспользоваться формулой:





В этой формуле значение N означает количество людей, постоянно находящихся в зале фитнес-клуба, а Lнорм это стандартное значение из приведённого выше списка. Таким образом, расчёт по этой формуле покажет необходимый объём свежего воздуха, требуемый для фиксируемого количества посетителей клуба.

Вентиляция в фитнес-центрах также рассчитывается исходя из площади помещения и кратности обновления воздуха согласно нормам. Для этого используется формула:

Нормируемая кратность воздухообмена n берётся из таблицы кратности обновления воздуха в помещениях фитнес-центра. Для того чтобы определить кратность обновления, нужно воспользоваться специальной таблицей значений, в которой указано необходимое количество обновлений в час для определённых помещений фитнес-центра. Это значение перемножается с площадью S и высотой H и в результате получится требуемая производительность приточной установки. При сравнении результатов обоих расчётов следует отдать предпочтение тому, который показывает большую производительность.




Вентиляция спортивных клубов – выбор оптимальной вентиляционной системы.

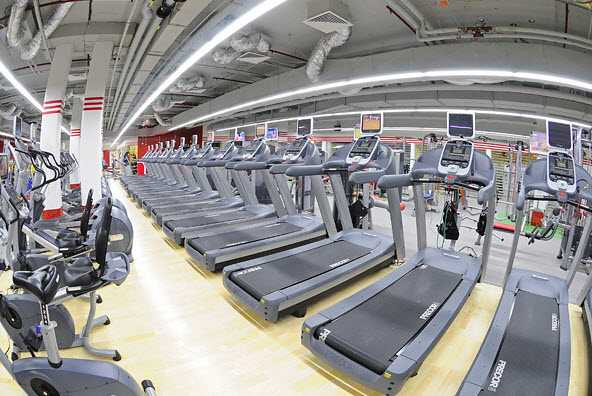

Вентиляционная система должна максимально равномерно распределять по помещению приточный воздух, одновременно утилизируя отработанный. В небольших помещениях вполне справится моноблочная приточная установка, а вот для больших центров лучше использовать полноценную общеобменную приточно-вытяжную систему вентиляции.

Преимущества моноблочных систем заключается в простоте монтажа, так как они могут быть установлены даже под подвесным потолком. Благодаря оптимизированной конструкции, можно индивидуально подбирать мощность и габариты установок, а за счёт дополнительного встроенного оборудования воздух, проходя через установку, очищается, охлаждается или подогревается. Таким образом, это самый лучший способ быстро и эффективно организовать вентиляцию малых помещений фитнес-центра.

Общеобменная вентиляционная система сложна в монтаже, так как её конструкция сочетает в себе не только приточно-вытяжные установки, но и сеть воздуховодов (каналов).

Но длительные и дорогие работы оправдывают себя качественным вентилированием спортивных помещений. Принцип работы общеобменной системы заключается в подаче уличного воздуха приточной установкой в помещение через систему фильтров и удаление отработанного воздуха из помещения посредством вытяжной установки. Для подогрева приточного воздуха зачастую устанавливаются калориферы, а для охлаждения – кондиционеры. Зачастую, чтобы уменьшить расходы на подогрев поступающего в помещение потока, приточно-вытяжное устройство снабжают рекуператором. Он позволяет подогревать входящий поток, утилизируемым тёплым воздухом. При этом воздушные потоки не контактируют между собой, а значит – приточный воздух не смешивается с утилизируемым, что гарантирует его чистоту.

Часто для организации качественной и эффективной вентиляции в фитнес-центре или тренажерном зале устанавливают:

Расчёт воздуховодов в спортивных залах



Для начала необходимо определиться с типом воздуховодов, которые могут быть круглые, квадратные или прямоугольные. У каждого типа есть свои недостатки и положительные стороны. Прямоугольные могут быть небольших размеров, что удобно для монтажа под подвесными потолками. Круглые трубопроводы легко монтируются.

Правильно подобранный тип воздуховода и его пропускная способность обеспечивает качественную вентиляцию помещений и предотвращает излишние нагрузки на приточно-вытяжных установках.

Правильно выбрать площадь сечения воздуховода можно по формуле:


Для круглых воздухопроводов

• S = π * D² / 400, где D — это диаметр круглого воздуховода, мм;

Для прямоугольных воздухопроводов

• S = A * B / 100, где A и B — соответственно ширина с высотой прямоугольного воздуховода, мм.

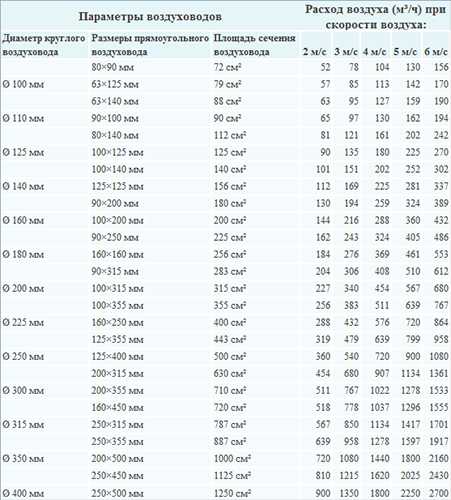

Чтобы не утруждать себя длительными расчётами сечения воздуховода, можно определить его по ниже приведённой таблице расхода воздуховодов круглого и прямоугольного сечения.


Расчёт воздуховодов выполняется для основной магистрали и для каждой ветки индивидуально.

Чтобы получить качественную вентиляционную систему в фитнес-центре и обеспечить посетителей притоком свежего воздуха, обращайтесь в компанию Ventbazar, которые создали проект вентиляционной системы и выполнили его монтаж на многих серьёзных объектах.


Статьи на похожую тему:

Вентиляция спортзала

Микроклимат в бассейне. Комфорт и здоровье

Система вентиляции и кондиционирования воздуха для бассейнов

ventbazar.ua

Вентиляция спортзала. Проект и расчет вентиляционного оборудования. Блог

Спортивный зал – это пространство для всевозможных спортивных мероприятий и занятия различными видами спорта. Спортивными залами оборудованы практически все учебные заведения. Кроме того в последнее время стремительно начали появляться независимые спортивные школы, где взрослые и дети могут заниматься любимым видом спорта. С ростом количества спортивных школ, растут и требования к данным заведениям. Основные требования предъявляются, прежде всего, к чистоте залов и качеству воздуха в помещениях. Если первая проблема легко разрешима, то со второй у владельцев клубов могут возникнуть вопросы.


Что нужно знать про вентиляцию спортзала?

Оптимальным микроклиматом считается влажность в диапазоне от 30% до 50% и температура не ниже 18⁰С (в зимний период) и не выше 26⁰С (для летнего периода). Количество воздуха должно подаваться в спортзал на одного занимающегося из расчета не менее 80 м³ в час на одного занимающегося и не менее 20 м³ на одного зрителя.


Так как большинство спортивных залов расположено в закрытых помещениях, то удерживать температурные показатели, а также показатели влажности и частоты обновления воздуха в пределах нормы позволит лишь правильно спроектированная система вентиляции спортзала. Если же система вентиляции в спортзале отсутствует, то в помещении будет жарко и душно, может присутствовать неприятный запах.


Почему важен хороший климат в спортзале?

Согласитесь, что получать удовольствие в полной мере от спортивных тренировок  можно лишь при комфортных условиях в спортзале.

Застой воздуха в помещении может привести:

• К появлению неприятных запахов;
• Могут развиваться болезнетворные бактерии и различные инфекции. Это увеличит риск заболеваний среди посетителей и персонала;
• Спортсмен в таких условиях может чувствовать слабость, быструю утомляемость, одышку;
• Результаты спортсменов при тренировках в некомфортных условиях могут существенно снизиться;
• Большая влажность может стать причиной образования плесени и приведет к порче спортивного инвентаря;
• Неправильно подобранная вентиляция спортзала может стать причиной больших эксплуатационных расходов;
• В конечном итоге, спортивную школу могут покинуть часть ее клиентов.

Поэтому владельцам спортшкол следует учесть, что создание хорошей системы вентиляции спортзала – главная задача.


Какие решения по вентиляции спортзала возможны?

Мы хотим проконсультировать Вас

Любой проект вентиляции зависит, прежде всего, от самого помещения спортзала: его размеров, месторасположения, архитектурных особенностей и от планируемого вида спорта. В соответствии с ДБН В.2.2-13-2003 спорткомплексы, разделенные по видам спорта, соответствуют определенным размерам.

Большая часть всех спортивных сооружений предназначена для обычных тренировочных занятий, но есть и залы для спортивно-зрелищных мероприятий. Оснащены такие комплексы  не только площадкой для тренировок, но и посадочными местами для зрителей. В таблице 1 приведены виды спорта и необходимые параметры залов для каждого вида спорта.

В данной таблице приведены основные требования к тренировочным залам по каждому виду спорта. Ориентируясь на приведенные параметры залов и количество спортсменов для определенного спортивного мероприятия можно посчитать необходимую частоту обновления воздуха и подобрать оборудование, обеспечивающее нужный воздухообмен во всем комплексе.

Пример приточно-вытяжных систем для вентиляции спортивного зала:

Salda RIRS 3000 HE                                Systemair TOPVEX FR06 EL-R-CAV                          Aerostar GS-32


Вентиляция дополнительных помещений спортзала рассчитывается несколько иначе. На санузлы расчет норм вентиляции ведется от количества туалетов. Санузел для зрителей требует расход воздуха в размере 100 м3/ч  на один унитаз или писсуар,  для кабинок  при раздевалках спортсменов – 50 м3/ч, комнаты индивидуального пользования нуждаются в кратности в 25 м3/ч. Вытяжную вентиляцию из санузлов можно подать и на душевую комнату.

Итак, рассмотрим несколько примеров



	1. У вас небольшая спортивная школа, расположенная на базе жилого здания. В таких тренировочных залах допускается естественная вентиляция с неорганизованной подачей воздуха, а удаление отработанного предусматривают вытяжными системами с естественным побуждением. Лишь на вспомогательные комнаты, во избежание застоя неприятных запахов, устанавливают вытяжки.
2. Спортзал в виде отдельного стоящего здания, расположенного в спальном районе города или сельской местности, не имеет мест для зрителей.  В таком случае систему вентиляции спортзала проектируют с естественной приточно-вытяжной вентиляцией с обеспечением однократного воздухозамещения в час. Поддержку нужного температурного режима в зимний период можно возложить на отопительные приборы спортзала (радиаторы), предусмотрев автоматические регуляторы мощности для них. Как вариант можно установить дополнительные воздушные отопительные приборы на некоторой высоте от пола.
	3. В крупных спортивных залах и катках, рассчитанных на 800 зрителей и более, следует запланировать раздельную систему приточно-вытяжной вентиляции спортзала для зрительной зоны и для зон соревнующихся. Для экономии затрат на отопление и кондиционирование спортивно-зрелищных залов рекомендуется применение приточно-вытяжных устройств с рекуперацией или рециркуляцией воздуха.



При строительстве любого спортивного комплекса независимо от его габаритов и назначения рекомендуем, прежде всего, руководствоваться рекомендациями по организации системы вентиляции:

• Обеспечьте помещение спортзала достаточном количеством окон. Оснастите их автоматическим приводом открытия для проветривания. Проветривание позволит создать естественный приток воздушных масс в помещение в летний период.

• Предусмотрите достаточную вытяжную систему вентиляции. Необходимо спланировать систему вытяжных шахт, которые обеспечат естественную тягу в зале. При необходимости можно предусмотреть вытяжную систему вентиляции спортзала с механическим побуждением, оснастив вытяжные шахты дополнительным оборудованием: вентиляторами и вытяжными установками.

• Хотите подавать в зал очищенный уличный воздух, тогда следует организовать подачу его через продуманную приточно-вытяжное оборудование с хорошей системой фильтрации.

• Не допускайте образования сквозняков в зале, это может навредить присутствующим. Избегайте открытия окон в ветреную погоду, исключите установку бытового кондиционера и избегайте организации единого источника подачи воздуха. Для больших спортивных залов рекомендуется зональная система вентиляция. Помните, в спортзалах, предназначенных для борьбы, настольного тенниса и на катках скорость движения воздушных масс не должно быть более 0,3 м/с, для остальных комплексов – не более 0,5 м/с.

• Держите душевые, санузлы и раздевалки в чистоте. Оборудуйте их хорошей и мощной вытяжной системой. Вытяжку из санузла можно объединить с вытяжкой душевой.  Создайте в данных помещениях подпор воздуха, так чтобы никакие запахи, не попадали в тренировочный зал.

• Все климатические агрегаты необходимо размещать в недоступном месте или закрывать защитными сетками так, чтобы их не повредил никакой спортивный инвентарь. Управление оборудованием следует осуществлять дистанционными устройствами.



Оборудовать систему вентиляции спортзала можно руководствуясь строительными нормативами СНиП II-3, СНиП 2.01.01, СНиП 2.04.05, СНиП 2.04.07, СНиП 3.05.01, ДБН В.2.5-20, ДСН 3.3.6.042. Данные нормативные документы позволяют точно подобрать необходимое оборудование по отоплению, вентиляции и кондиционированию воздуха в соответствии с размерами вашего спортзалах. Если самостоятельно Вам трудно подобрать оборудование, то Вы можете обратится к проектно-монтажной организации за помощью.


Главное помните, приходя в спортзал, человек ищет все средства и способы держать свое тело в тонусе, тем самым улучшая свое здоровье. Подарите своим клиентам такую возможность! Создайте самые лучшие условия в Вашей спортшколе.


Статьи на похожую тему:

Вентиляция фитнес-центра

Правильный расчет вентиляции в бассейне

Вентиляция бассейна. Применение приточно-вытяжной системы и системы осушения воздуха

ventbazar.ua

Расчетная температура и кратность обмена воздуха в спортивных сооружениях

Расчетная температура и кратность обмена воздуха в спортивных сооружениях

Расчетная температура и кратность обмена воздуха в спортивных сооружениях принимаются согласно таблице.

Помещение		Расчетная температура воздуха, оС	Кратность обмена воздуха в 1 ч
			приток	вытяжка
Спортивные залы с местами св. 800 зрителей, крытые катки с местами для зрителей		18* в холодный период года при относительной влажности 30-45% и расчетной температуре наружного воздуха по параметрам Б Не выше 26 (на катках – не выше 25) в теплый период года при относительной влажности не более 60% (на катках – не более 55%) и расчетной температуре наружного воздуха по параметрам Б	По расчету,  но не менее 80 м3/ч наружного воздуха на одного занимающегося  и не менее 20 м3/ч на одного зрителя
Спортивные залы с местами для 800 и менее зрителей		18* в холодный период года. Не более чем на 3оС выше расчетной температуры  наружного воздуха по параметрам А в теплый период года (для IV климатического района – по п. 1 настоящей таблицы)
Спортивные залы без мест для зрителей (кроме залов для художественной гимнастики)		15*	По расчету,  но не менее 80 м3/ч наружного воздуха на одного занимающегося
Крытые катки без мест для зрителей		14*	То же
Залы для художественной гимнастики и хореографические классы		18*	«
Помещения для индивидуальной силовой и акробатической подготовки, для индивидуальной разминки перед соревнованиями в демонстрационных залах для легкой атлетики, мастерские		16*	2	3 (в мастерской местные отсосы по заданию на проектирова­ние)
Гардеробная верхней одежды для занимающихся и зрителей		16	–	2
Раздевальни (в том числе при массажных и банях сухого жара)		25	По балансу с учетом душевых	2 (из душевых)
Душевые		25	5	10
Массажные		22	4	5
Камера бани сухого жара		110**	–	5 (периодического действия при отсутствии людей)
Учебные классы, методические кабинеты, помещения для отдыха занимающихся, комнаты инструкторского и тренерского состава, для  судей, прессы, административного и инженерно-техническо­го состава		18	3	2
Санитарные узлы:	общего пользования, для зрителей	16	–	100 м3/ч на 1 унитаз или писсуар
	для занимающихся (при раздевальнях)	20	–	50 м3/ч на 1 унитаз или писсуар
	индивидуального пользования	16	–	25 м3/ч на 1 унитаз или писсуар
Умывальные при санитарных узлах общего пользования		16	–	За счет санитар­ных узлов
Инвентарные при залах		15	–	1
Помещение для стоянки машин по уходу за льдом		10	По балансу из зритель­ного зала	10 (1/3 из верхней и 2/3 из нижней зоны)
Бытовые помещения для рабочих, охраны общественного порядка		18	2	3
Помещение пожарного поста		18	–	2
Помещения (кладовые) для хранения спортивного оборудования и инвентаря, хозяйственных принадлежностей		16	–	2
Помещение для холодильных машин		16	4	5
Помещение для сушки спортивной одежды		22	2	3

Примечания:

• В нерабочее время в этих помещениях следует предусматривать снижение температуры воздуха в пределах до 5оС с учетом восстановления нормируемой температуры воздуха к началу рабочего времени. Обеспечивается от самостоятельного источника энергии технологическим оборудованием заводского изготовления и отключающим устройством при повышении температуры в камере св. 110оС.
• В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена принимают по требованиям соответствующих норм.
• Расчетное число зрителей в зале (катке) при проектировании систем вентиляции принимается исходя из 100% заполнения зрительских мест.
• Расчетная температура воздуха приведена в таблице (кроме пп. 1 и 2) для рабочего времени в холодный период года; в теплый период года температура воздуха в помещениях принимается в соответствии с требованиями СНиП 2.04.05-86.
• В период, когда спортивные залы или крытые катки с местами для зрителей  используются для учебно-тренировочных занятий (без присутствия зрителей), расчетная температура воздуха в них (в холодный период года) принимается, как для спортивных залов и крытых катков без мест для зрителей.
• В спортивных залах и крытых катках с местами для зрителей  температура воздуха, приведенная в настоящей таблице для холодного периода года, может быть выдержана только в зоне размещения мест для зрителей, а в зоне нахождения занимающихся (соревнующихся) температура может приниматься такой, какая предусмотрена  для спортивных залов и крытых катков без мест для зрителей соответственно.
• Подвижность воздуха в зонах нахождения занимающихся принимается, не более:

0,3 м/с — в спортивных залах для борьбы, настольного тенниса и в крытых катках;

0,5 м/с — в остальных спортивных залах.

• Указанную подвижность воздуха в зонах нахождения занимающихся в зальных помещениях рекомендуется обеспечивать, применяя, как правило, сосредоточенную подачу приточного воздуха.
• Относительную влажность воздуха в спортивных залах рекомендуется принимать в пределах 30—60%.
• При применении клеедеревянных конструкций в зоне их расположения круглосуточно и круглогодично обеспечивается относительная влажность не менее 45% и температура не выше +35°С.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

www.airclimat.ru

Система вентиляция в спортзале или фитнес клубе

Быстрый переход:

Получить коммерческое предложение

Компания ООО “Пром Климат” (г. Москва) – профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте “под ключ”.
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Спортивный зал является особенным местом, где по «закону жанра» люди получают оздоровление и физическое, и психологическое. Исходя из этого само собой разумеется, что в помещении такой специфики благоприятные условия, тем более что это регламентировано нормами и стандартами. И касаются они в первую очередь устройство эффективной вентиляционной системы, ведь при повышенных физических нагрузках для группы людей в спортзале скапливается неприятный запах, снижается уровень кислорода.

Задачи вентиляции в спортзале

• Поддержка определенных температурных показателей в помещении.
• Обеспечение притока свежих воздушных масс.
• Обеспечение оптимального потока кислорода, без существенных сквозняков.

В соответствии с этими задачами и проектируется вентиляционная система.

Вентиляция спортзала: организация воздухообмена

Вентиляционная система в спортивном зале создается с учетом технических особенностей помещения и его габаритов. Также следует обратить внимание и на количество посетителей в день. В независимости от высоты расположения спортзала и его площади кратность обмена воздуха составляет 1 раз за 7,5 минут, что значительно выше требований, применимых к частным домам, частота воздухообмена в которых может осуществляться 1 раз в 20 мин.

Также расчеты касаются и количества спортсменов, находящихся в зале: на одного человека, занимающегося спортом, должно приходиться 80 м3 кислорода. В том случае, когда спортзал оснащен местами для зрителей учитывается и их необходимость в свежем воздухе, объем которого составляет 20 м3. Для комфортного занятия спортом воздухораспределители в спортивном зале устанавливаются на высоте до 3 м для частных спортивных клубов, и на высоте 4 м для общественных спортзалов.

Согласно СНиП 2.08-02-89 в спортивном зале без мест для зрителей оптимальной является температура +18 градусов, кратность воздухообмена составляет «3» для притока свежих воздушных масс и «2» для вытяжки отработанного воздуха. Для устранения дисбаланса, возникающего в результате разного количества подачи и вытяжки свежих воздушных масс, в коридорах и обслуживающих помещениях приток свежего воздуха подается с учетом разницы в таких показателях.

Важно! При создании вентиляционной системы в спортивном зале допустима рециркуляция воздушных масс, но с обязательным сохранением всех требований норматива.

Расчет вентилирующей системы для спортивных залов

Расчеты для созданий эффективной системы воздухообмена зависят от интенсивности занятий:

• 20 м3 – для зрителей, которые находятся в зале;
• 40 м3 – для людей, ведущих деятельность, схожую с офисной;
• 80 м3 – для активного занятия спортом.

Формула для определения производительности вентиляции:

V=N*L, где

N – количество людей, которые одновременно находятся в зале

L – норма воздухообмена.

Также при создании вентиляции важно провести расчеты, исходя из площади помещения и кратности воздухообмена в соответствии с нормативными требованиями:

V=n*S*H, где

n – требуемая СНиП норма воздухообмена

S – площадь зала

H – высота потолков

После выполнения расчетов и определения требуемой производительности предпочтение отдается тому расчету, по которому производительность больше. Как вариант, можете прямо сейчас рассчитать вентиляцию с помощью специального калькулятора на нашем сайте.

Выбор климатической системы

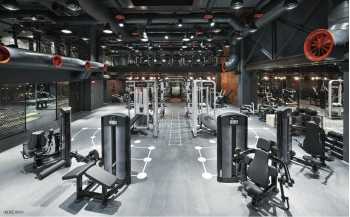

Основным условием установки воздуховодов должно стать то, что вентиляция фитнес-центра должна извлекать из помещения отработанный воздух, а входящий поток – равномерно распределять по залу.

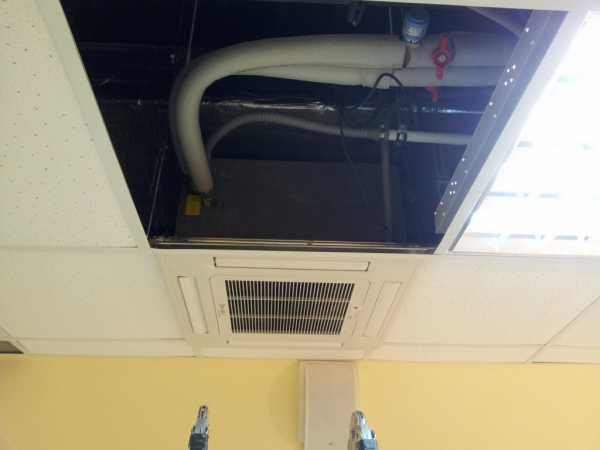

Для комнат небольшой площади подойдет малогабаритная установка на базе моноблока. Она проста в монтаже, ее можно закрепить даже рядом с подвесным потолком. При выборе устройства можно подобрать модель нужных габаритов и мощности. Оптимизированная конструкция и дополнительное оборудование позволят очистить воздушную смесь, повысить температуру в зале или охладить ее.

Большие площади спортивных залов требуют более детального подхода. Тут для вентиляции понадобится полноценная общеобъемная приточно-вытяжная система. Минус таких конструкций в том, что для их монтажа нужно приглашать специалистов. Если с креплением установки не возникнет проблем, то самостоятельно развести сеть каналов (воздуховодов) уже не получится. Потребуется помощь профессионалов. Затраты на проведение работ оправдывает только будущая вентиляция фитнес-центра высокого качества.

Принцип ее работы следующий: воздух с улицы подается через систему фильтров посредством включения приточной установки, одновременно вытяжка удаляет отработанный объем воздушной смеси с низким содержанием кислорода. Повысить температуру входящего потока можно с помощью калориферов, а охладить встроенными кондиционерами. Более экономичный вариант подогрева воздуха – рекуператор. С помощью него входящий поток будет нагреваться теплым отработанным воздухом. Потоки не контактируют, поэтому рекуператор не повлияет на чистоту поступающей воздушной смеси.

Выбор типа воздуховодов для фитнес-центра

Воздуховоды различаются между собой по форме. Можно их встретить в разных вариантах исполнения, но наиболее популярны прямоугольные (или квадратные) и круглые. Специалисты отмечают, что выбор формы зависит от конкретных условий при монтаже климатической системы. К примеру, прямоугольные (квадратные) воздуховоды довольно компактны, и их можно устанавливать в непосредственной близости от подвесных потолков.

При составлении проектной документации важно подобрать оптимальный тип воздуховода. От его пропускной свободности будет зависеть эффективность работы вентиляционной системы. Нужно исключить перегрузку на приточных и вытяжных установках.

Проектирование включает в себя вычисления площадей сечения для каналов отвода воздуха. Для круглых типов установок используют следующую формулу: S = (π х D2)/4.

Диаметр воздуховода круглой формы (D) рассчитывается в сантиметрах. Прямоугольные и квадратные типы установок имеют иной порядок вычислений: S = A х В.

Буквой А обозначают ширину прямоугольного или квадратного воздуховода в сантиметрах, а буквой В – длину.

Для облегчения задачи, расход воздуха и размер сечений нескольких наиболее распространенных типов воздуховода можно определить с помощью таблицы:

Основные размеры воздушных каналов		Площадь сечения канала, кв.см	Расход воздуха в зависимости от скорости воздушного потока, куб.м/ч
Для круглого сечения: диаметр трубы, см	Для прямоугольного (квадратного) сечения: размеры сторон,см		при 2 м/с	при 3 м/с	при 4 м/с	при 5 м/с	при 6 м/с
10	6,3х12,5	79	57	85	113	142	170
11	9х10	90	65	97	130	162	194
12,5	10х12,5	125	90	135	180	225	270
14	12,5х12,5	156	112	169	225	281	337
16	10х20	200	144	216	288	360	432
18	16х16	256	184	276	369	461	553
20	10х31,5	315	227	340	454	567	680
22,5	16х25	400	288	432	576	720	864
25	12,5х40	500	360	540	720	900	1080
30	20х35,5	710	511	767	1022	1278	1533
31,5	25х31,5	787	567	850	1134	1417	1701
35	20х50	1000	720	1080	1440	1800	2160
40	25х50	1250	900	1350	1800	2250	2700

Стоит учитывать, что для каждого воздушного канала расчет значений сечения и объема, проходящих через него газов, производится индивидуально. Вычисление потока воздуха в магистрали климатической системы проводится отдельно.

Система проветривания должна создавать приятную атмосферу, а воздушный поток не должен идти с большим напором. Поступление кислорода должно быть незаметным. Это позволит избежать сквозняков в спортивных залах. Также важно выбирать комфортную температуру для проведения тренировок. Если эти условия не будут должным образом соблюдены, то посетители спортивного клуба будут часто страдать от простудных заболеваний.

Наиболее распространенные ошибки при проектировании таких помещений

• Одной из самых распространенных ошибок при проектировании вентиляции в спортивных залах является неправильный расчет загрузки спортзала. При большем количестве людей нарушается воздухообмен, появляется духота из-за нехватки кислорода в помещении. Решением таких проблем может стать внесение изменений в проект, новые расчеты и замена оборудования на более мощное.
• Второй ошибкой, при проектировании спортивного зала является отсутствие системы вентиляции как таковой, т.е. есть, но естественная, абсолютно не обеспечивающая эффективный воздухообмен. Так часто бывает, когда помещение под спортивный зал переделывается из жилого фонда.
• Многие, для экономии средств устанавливают оборудование для вентиляции и кондиционирования гораздо меньшей мощности, чем расчетная. При небольшом количестве посетителей это не так заметно, но когда люди начинают посещать такой спортклуб, то немедленно появляется в помещениях стойкий запах пота, который не успевает удаляться. А это значит, что резко повышается влажность воздуха, которая потом конденсируется на потолке, стенах и спортивном инвентаре.

Как узнать цену и получить коммерческое предложение

Чтобы узнать цену решения для вашего объекта, вы можете:

• Отправить быструю заявку, приложив проект, план или смету.
• Отправить заявку на email: [email protected]
• Позвонить прямо сейчас по телефону 8 (495) 410-11-73 и получить профессиональную консультацию.

Отправить заявку

www.promklimat.ru

Расчёт системы вентиляции в спортивных залах

Без учёта отопления в игровом зале и зале аэробики расчёт вентиляции производится из условия обеспечения притока свежего воздуха на 1 спортсмена или зрителя.

Согласно данным [33], принимаем объём воздухообмена:

– 80 м³/ч для спортсменов,

– 20 м³/ч для зрителей.

Проектное значение расхода вытяжного воздуха игрового зала 10300 м³/ч (из расчёта 50 спортсменов и 250 зрителей). На данный момент производительность установленных вентиляторов составляет 11000 и 9000 м³/ч для приточного и вытяжного воздуха соответственно. Стоит отметить, что в таком режиме установки работают круглый год 24 часа в сутки, несмотря на то, что соревнования или другие мероприятия со зрителями проходят 2-3 раза в году. Поэтому большой интерес представляет автоматизация системы вентиляции с целью снижения расхода воздуха при обычных тренировках и в ночное время.

Как правило, в игровом зале одновременно занимаются не более 40 спортсменов (по проекту – 50). Кроме того, проектное число зрителей в дни соревнований (250) преувеличено и в данном расчёте принято равным 80. В зале аэробики в свою очередь занимается не более 20 спортсменов, зрители отсутствуют. Тогда необходимый расход воздуха составит:

1) для игрового зала:

в дни соревнований:

2) для зала аэробики:

где L_спорт и L_зрит – объёмный расход вентиляционного воздуха на одного

спортсмена или зрителя соответственно, м³/ч;

n_спорт и n_зрит – число находящихся в помещении спортсменов или зрителей соответственно.

Рассчитанный для игрового зала на дни соревнований расход оказался меньше, чем проектный и фактический примерно в 2 раза. Тем не менее, понижение расхода воздуха в период занятий невозможно из-за условия обогрева помещения (см. ниже). Для зала аэробики же фактический расход приточного воздуха примерно на 25% превышает необходимый.

По проекту вентиляция игрового зала также обеспечивает его дополнительное отопление до температуры воздуха в помещении t_в=15 °С, а водяное отопление через радиаторы – только до дежурной температуры t_в=5 °С. Целесообразно проверить, насколько выполняется это условие при меньших расходах. Для этого следует соотнести теплопотери и теплопоступления игрового зала [33].

Расчёт производится для каждого месяца отопительного периода при средней температуре наружного воздуха по актуализированным данным строительной климатологии [35]. Также отдельно рассчитывается тепловой баланс при температуре воздуха снаружи -30 °С (средняя температура наиболее холодной пятидневки), но при температуре в помещении 15 °С (минимально допустимая для спортивных залов). Рассчитываемыми ограждающими конструкциями принимаются 2 стены (за которыми находится улица) и крыша. Принимается, что остальные 2 стены и пол не участвуют в теплообмене, так как за ними находятся отапливаемые помещения.

Размеры помещения и коэффициенты сопротивления теплопередаче определяются из проектных данных. Стоит отметить, что в настоящее время около 2/3 проектной площади остекления заложены кирпичом (по словам персонала – для борьбы с холодом). Расчётная температура внутри помещения игрового зала принимается минимальной из оптимального диапазона по ГОСТ 30494 [34] и равной 17 °С (в проекте принята 15 °С).

Количество тепла в секунду, теряемого через ограждающие поверхности, рассчитывается по формуле:

где k – коэффициент теплопередачи ограждающей конструкции, ;

F – площадь ограждающей конструкции, м²;

t_в и t_н – температура помещения и наружного воздуха соответственно, °С.

К суммарным теплопотерям через ограждения игрового зала согласно проекту применяются следующие поправочные коэффициенты:

+16% – на стороны света и ветер;

+5% – для угловых помещений;

+8% – поправка на высоту игрового зала.

Параметры для ограждений игрового зала отражены в таблице 11.1.



Таблица 11.1 – Значения коэффициентов теплопередачи и площади ограждающих конструкций игрового зала

Тип ограждения	Коэффициент теплопередачи k,	Площадь ограждения A, м2
Стены	1,244	262,2
Остекление	2,326	166,8
Крыша	0,7676

Теплопоступления от отопления радиаторами Q_рад при температуре помещения t_в рассчитывается по формуле:

,

где Q_ном^{– номинальный (паспортный) тепловой поток радиатора, Вт;}

t_рад и t_в – температура воды в радиаторе и воздуха в помещении соответственно, °С;

n – экспериментальный числовой показатель, для секционных чугунных радиаторов n=0,3;

Температура воды в радиаторе принимается постоянной и определяется по температурному графику температуры воды системы отопления после элеватора, составленному по данным поставщика тепловой энергии (приложение Б).

Расчёт необходимого дополнительного нагрева воздуха вентиляцией Q_вент определяется как разность теплопотерь игрового зала и теплопоступлений от радиаторов.

Расчёт необходимого расхода воздуха вентиляцией L определяется из условия:

,



где C_в – теплоёмкость воздуха, ;

t_пр и t_в – температура приточного воздуха и воздуха в помещении соответственно, °С;

– плотность воздуха.

Результаты расчёта отражены в таблице 11.2, а также на рисунках 11.1 и 11.2.

Таблица 11.2 – Результаты расчёта системы вентиляции спортивного зала

Месяц	Температура наружная tн, °С	Теплопотери Qогр, Вт	Нагрев от радиаторов Qрад, Вт	Нагрев от вентиляции Qвент, Вт	Требуемый расход воздуха L, м3/ч
Октябрь	4,2
Ноябрь	-3,4
Декабрь	-9,6
Январь	-13,5
Февраль	-12,6
Март	-5,8
Апрель	5,8
Холодная пяти-дневка	-30 (при tв=15 °С)

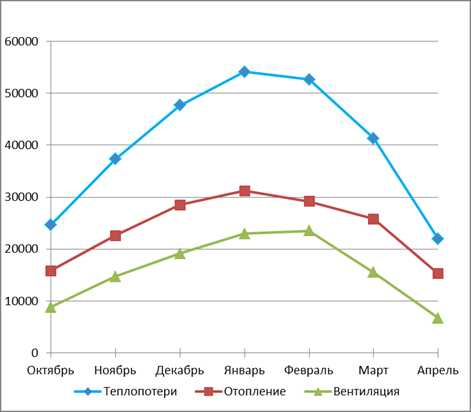

Рисунок 11.1 – Тепловой баланс игрового зала

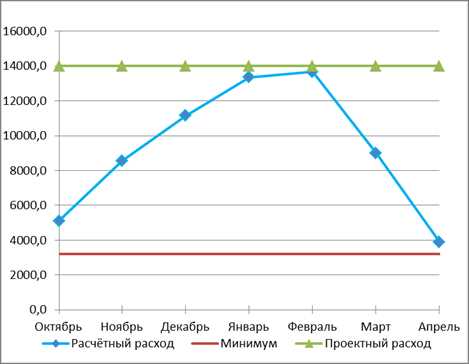

Рисунок 11.2 – Сравнение производительности в различных вариантах расчёта вентиляционной системы игрового зала

Таким образом, расход системы вентиляции в помещении игрового зала всегда будет определяться условием отопления воздухом и поддержания заданного температурного режима. Тем не менее, ночью возможно частичное или полное выключение вентиляции, так как минимальную температуру в нерабочий период (5 °С) всегда будет обеспечивать водяное отопление. При этом необходимо за некоторое время до начала занятий включить воздушное отопление для нагрева помещения (см. главу 11.4).

Рекомендуемые страницы:

lektsia.com
