Крепление радиаторов отопления к стене из пеноблоков – алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

Содержание

алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена




При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Монтаж батареи

Общие сведения

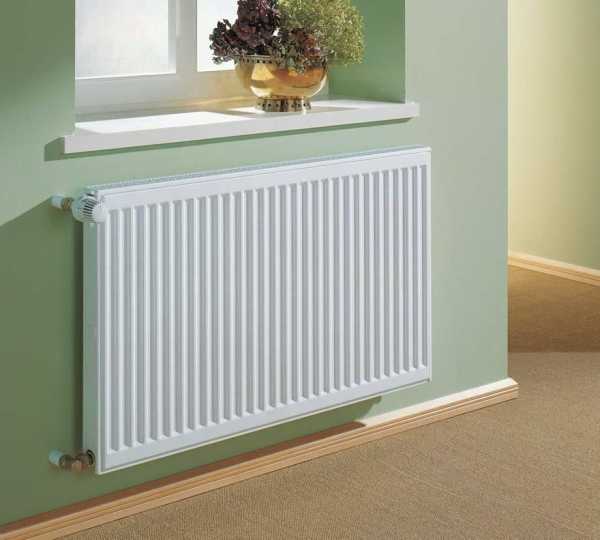

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

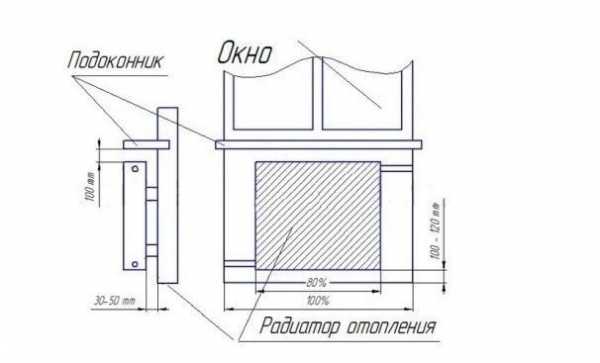

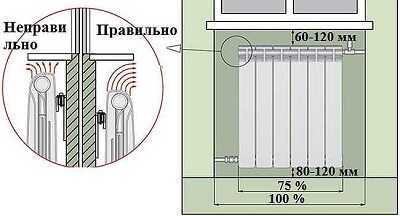

Параметры Значения
Расстояние от пола В пределах 10-15 см
Расстояние от стены В пределах 2-5 см
Расстояние до подоконника От 10 см.

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

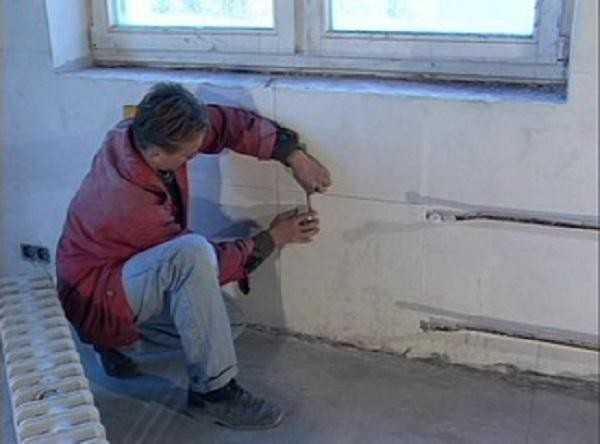

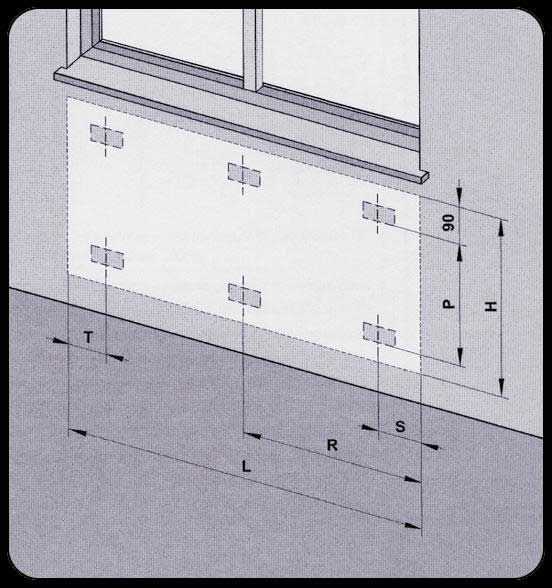

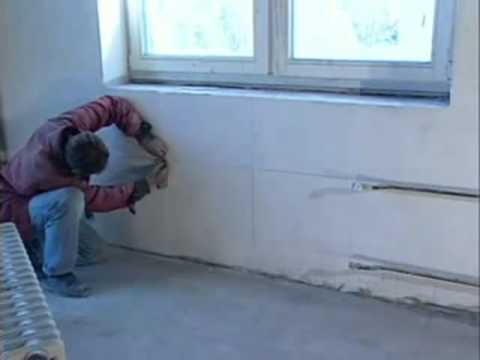

Нанесение разметки для монтажа батарей

Монтаж

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

  • Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
  • Затем нужно нанести разметку на участки, где будут располагаться приборы.
  • Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

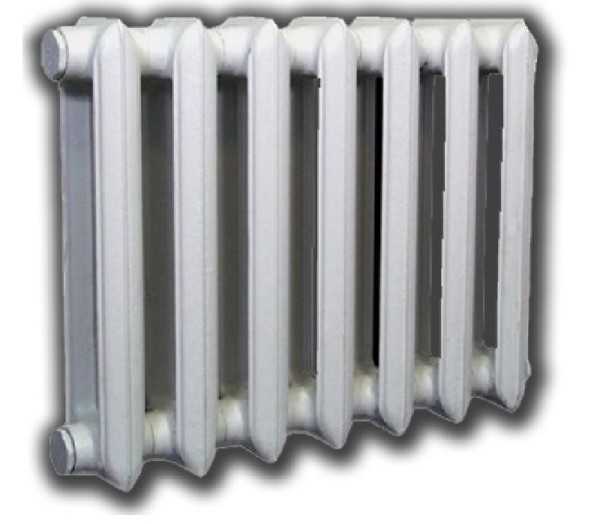

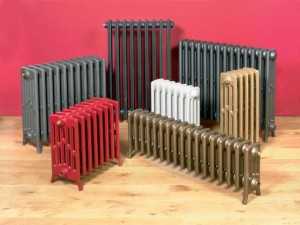

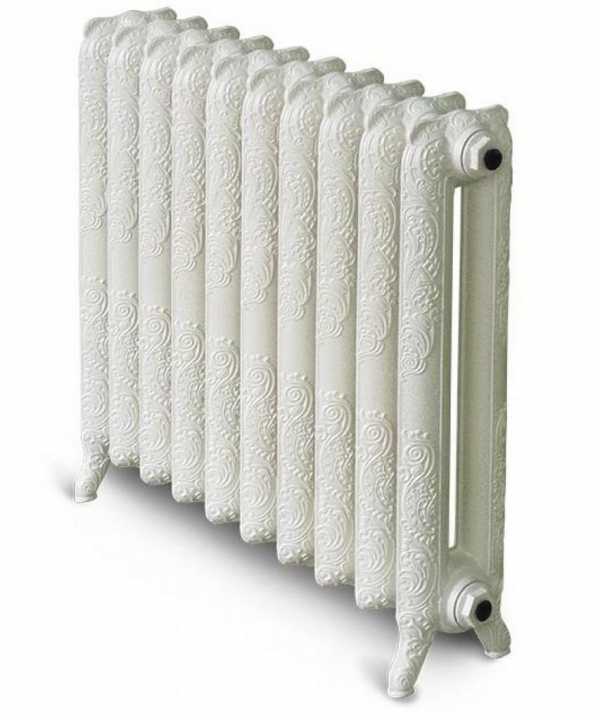

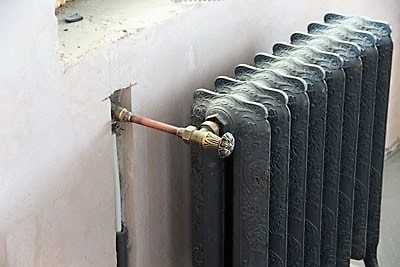

Чугунная батарея

Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

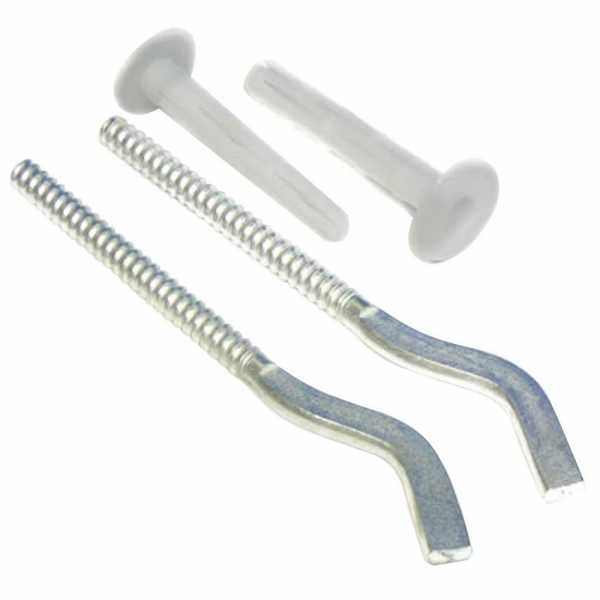

  • Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

  • Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

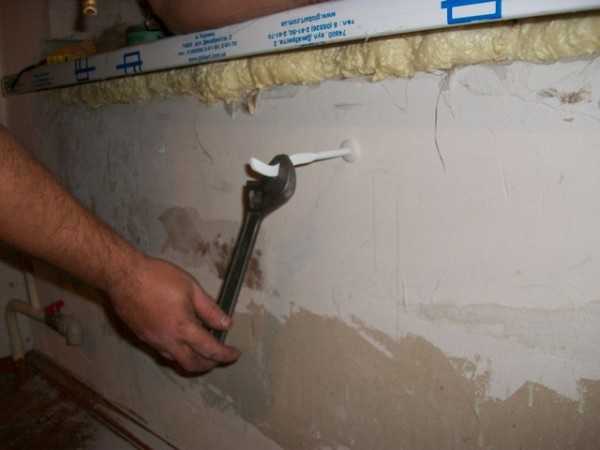

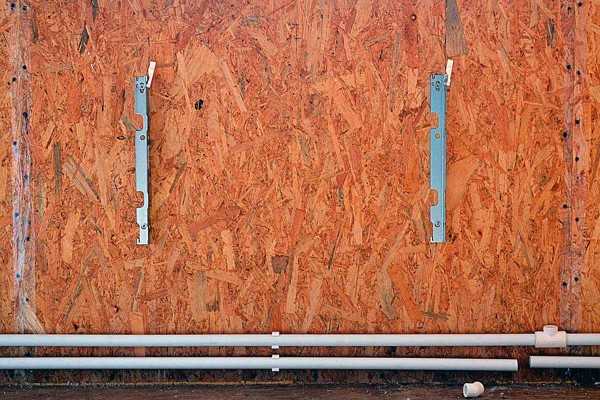

Монтаж кронштейна

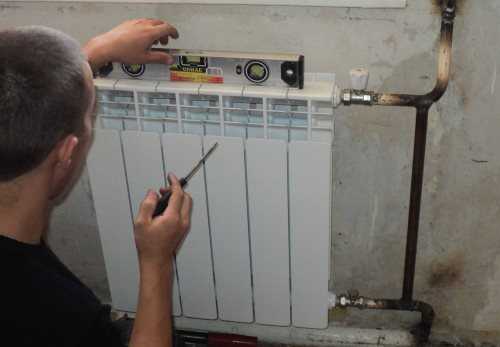

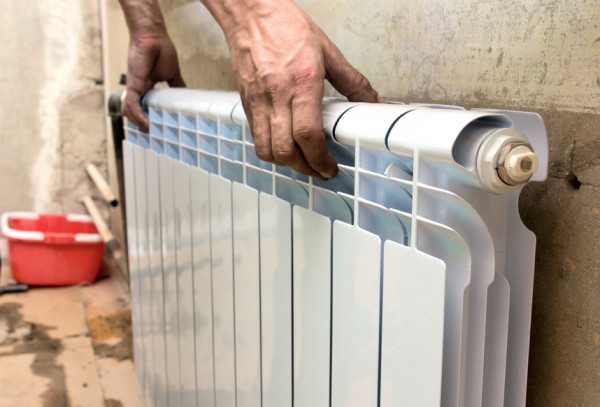

  • После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

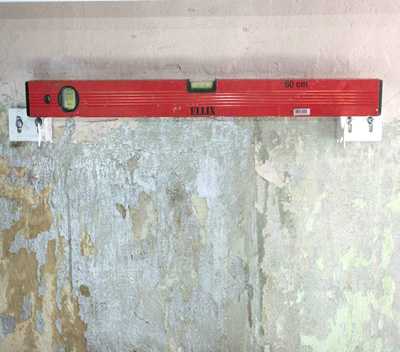

На фото – проверка положения кронштейнов

  • После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

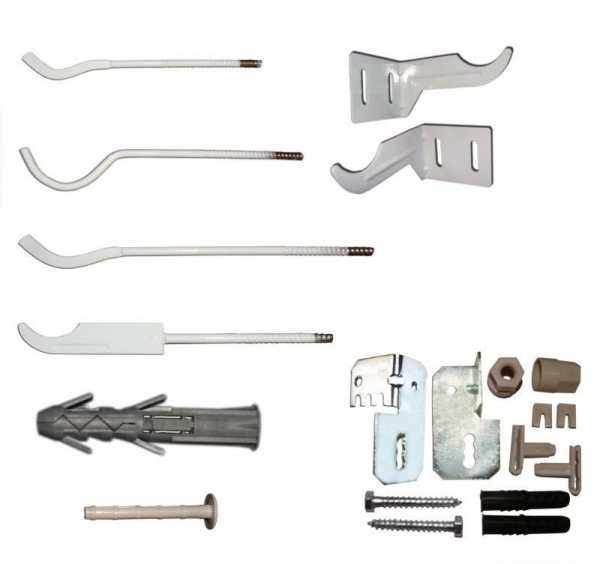

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

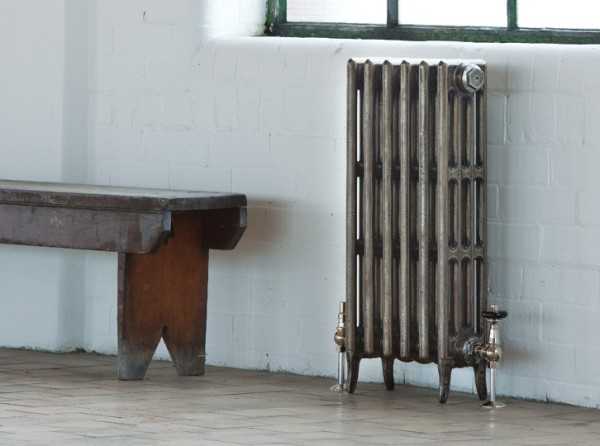

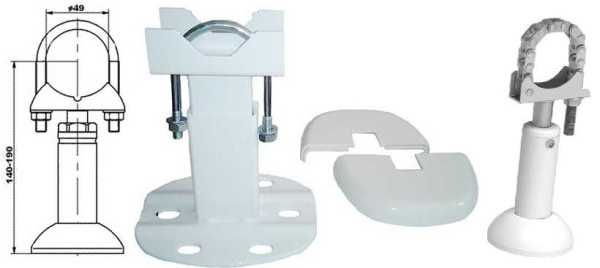

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

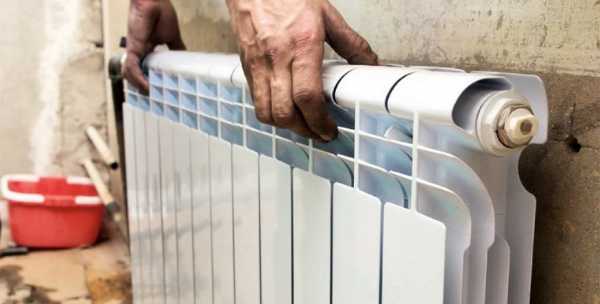

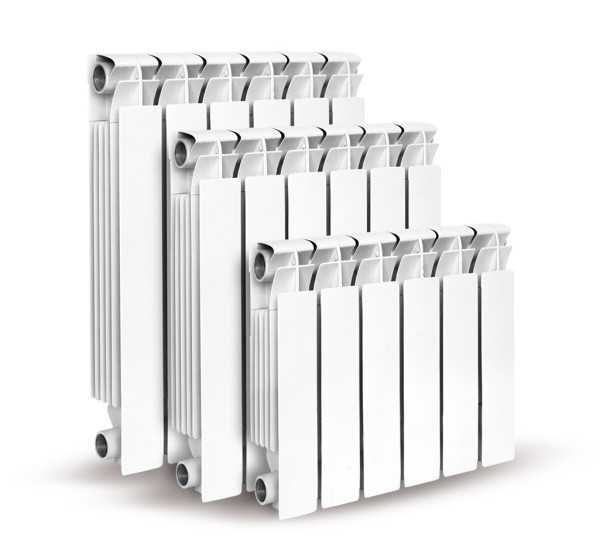

Биметаллические радиаторы

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

  • Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
  • Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
  • Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

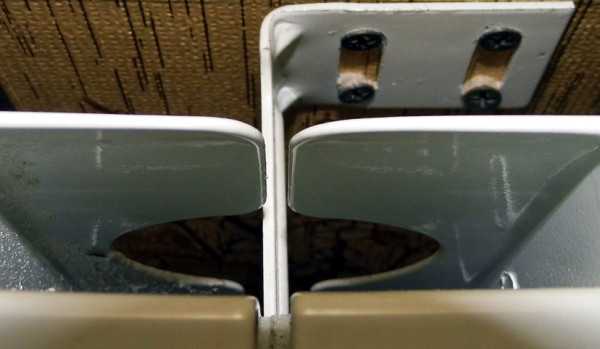

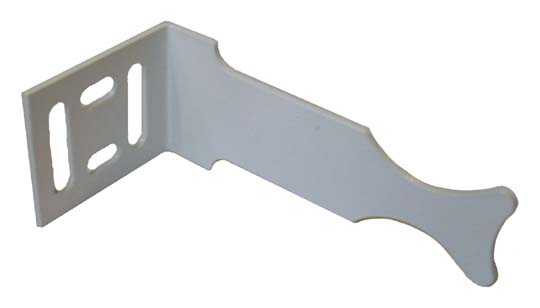

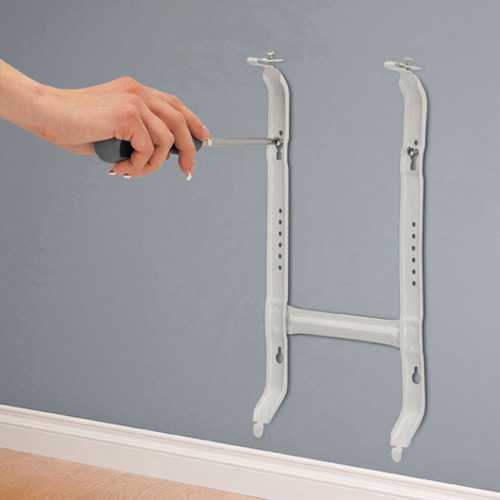

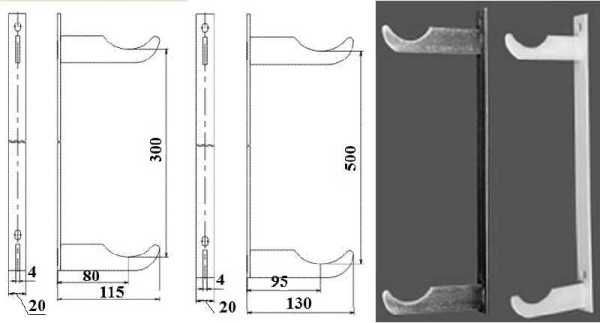

Кронштейн для биметаллических приборов отопления

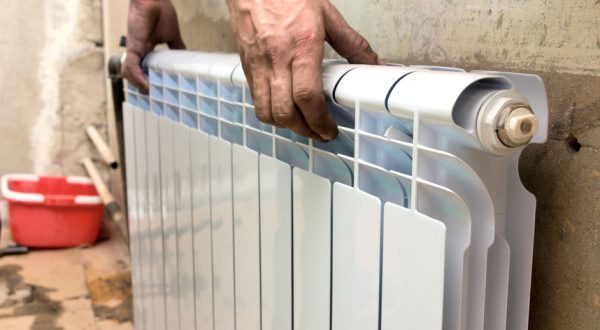

  • Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло  будет отражаться.

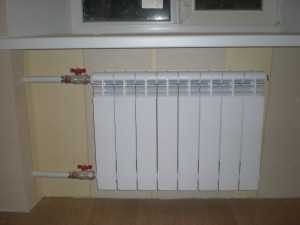

Подключение радиаторов

Особенности подключения

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

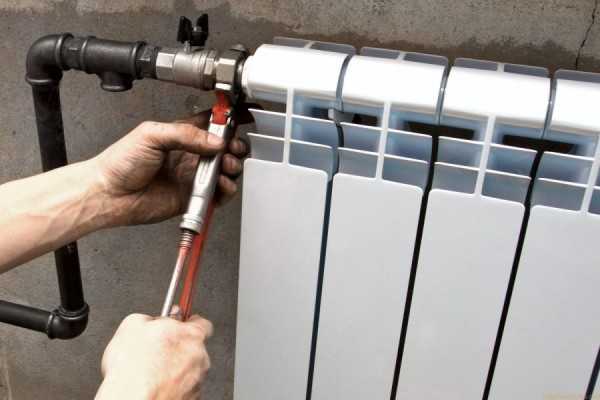

  • Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

  • Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
  • Между входящей и выходящей требой желательно выполнить перемычку (байпас).
  • После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
  • В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
  • Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей  завершен.

Вывод

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

gidroguru.com

Крепление батарей отопления к стене

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

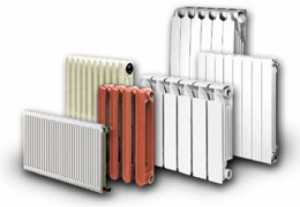

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

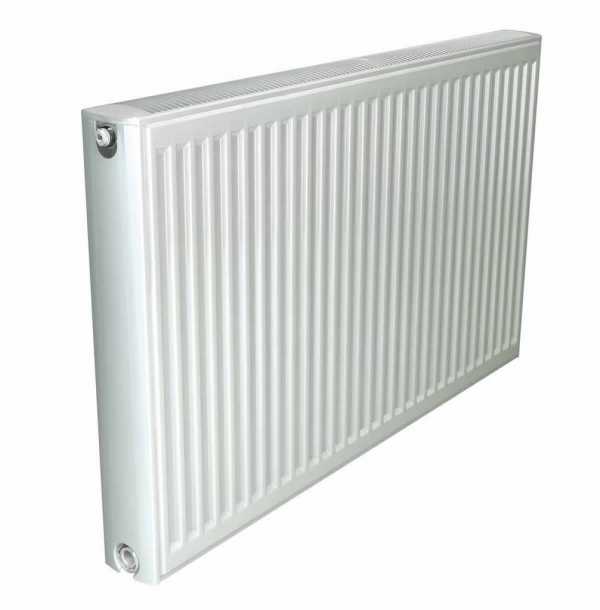

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

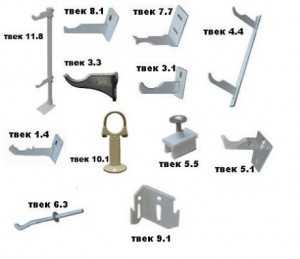

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.



Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте.  Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки,  позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

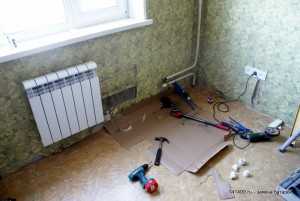

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

mr-build.ru

Как крепить радиатор к стене из газобетона: алюминиевый, биметаллический, чугунный, видео-инструкция по монтажу своими руками, кронштейн, фото и цена

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Конечно же, батареи должны быть закреплены прочно и надежно, так как от этого зависит долговечность прибора и теплопровода.

Нанесение разметки для монтажа батарей

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

  • Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
  • Затем нужно нанести разметку на участки, где будут располагаться приборы.
  • Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

  • Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

  • Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

  • После монтажа батареи следует проверить ее положение строительным уровнем. Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

На фото – проверка положения кронштейнов

  • После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

  • Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
  • Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
  • Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

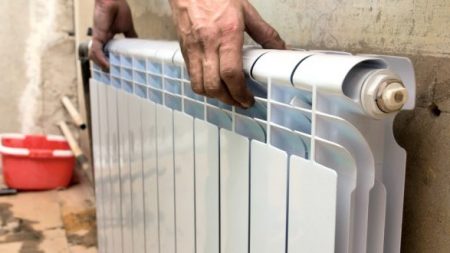

  • Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ.

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло будет отражаться.

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

  • Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту.

  • Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
  • Между входящей и выходящей требой желательно выполнить перемычку (байпас).
  • После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
  • В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
  • Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений.

На этом процесс подключения батарей завершен.

Крепеж радиаторов отопления к стене не представляет никакой сложности – для этого нужно установить на одном уровне кронштейны, согласно требованиям СНиП. Если батарею невозможно закрепить на стене, можно воспользоваться напольными стойками. Особое же внимание необходимо уделить подключению приборов отопления.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

vizada.ru

Как крепить радиаторы отопления к стене

Крепление радиаторов отопления к стене — пошаговая инструкция

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

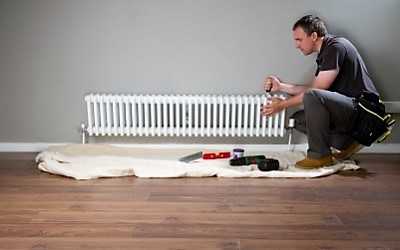

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

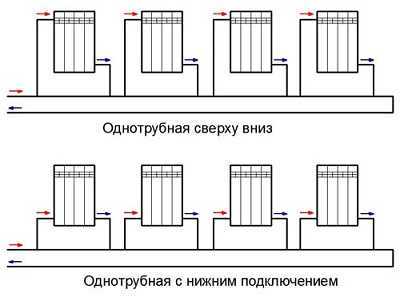

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;

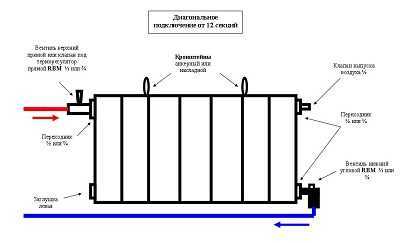

  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Как крепить радиатор к стене. Особенности монтажа чугунных, стальных, алюминиевых и биметаллических радиаторов

Одним из важных аспектов монтажа элементов отопительных систем является установка батареи на стене. На первый взгляд элементарные вопросы — чем и как закрепить данный прибор на вертикальной поверхности, не так уж однозначны и потому заслуживают отдельного внимания. Именно об этом мы с вами и поговорим в данной статье.

Используйте только специализированные крепления, предназначенные для выбранного вами вида радиаторов

Монтаж радиатора

Инструкция подсоединения приборов в систему трубопроводов и крепеж радиаторов отопления к стене зависит в равной степени:

  • От типа батарей. выбранных для отопления.
  • Материала, из которого возведены несущие стены. ведь именно на них в большинстве случаев и закрепляют данные изделия.

Тем, кто решил заняться созданием системы отопления своими руками стоит подробно разобраться в этом вопросе.

Виды отопительных прибор и особенности их монтажа

Классическое крепление батарей осуществляется на стену под окнами для устройства тепловой преграды холодному воздуху, поступающему от остекления. Подбор типа крепления ведется с учетом массы конкретного отопительного изделия.

Чугунные модели

Батареи из чугуна самые увесистые из всех известных отопительных приборов.

При этом они имеют ряд неоспоримых преимуществ, объясняющих популярность чугунных изделий отопления:

Современные чугунные модели (на фото) доступны в ретро стиле – с ножками (устанавливаются на пол)

  • Толстостенные секции такого агрегата хорошо держат тепло и еще довольно длительное время отдают его в помещение даже при отключении подачи теплоносителя.
  • Чугун отличается высокой стойкостью к коррозии и потому радиаторы из этого материала максимально долговечны.

К недостаткам приборов из чугуна можно отнести их большой вес и значительную массивность. Однако современные производители научились делать довольно изящные изделия из данного материала, не только качественно прогревающие помещение, но имеющие эстетически привлекательные формы.

Крепление чугунных радиаторов к стене выполняется различными способами:

  • Для стен из кирпича, шлакоблока, бетона возможно крепление с помощью специальных кронштейнов или гнутых штырей из толстого металла на простые дюбели.

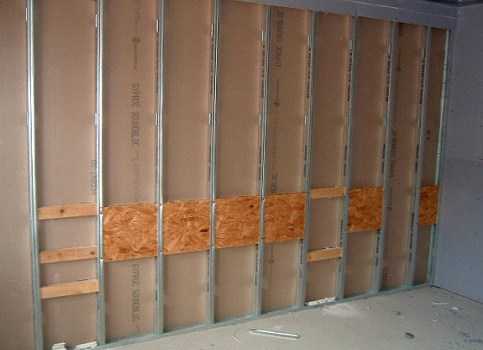

На стены из ГКЛ монтируется усиление – основание из дерева

  • Для деревянных стен и конструкций из гипсокартона придется соорудить напольное основание, на которое придётся основная нагрузка. А крепление чугунных радиаторов отопления к стене будет выполнять поддерживающую функцию.

Крепления монтируются на стену через специальные отверстия

Для работы по установке отопительного прибора понадобятся:

  • Дрель или перфоратор с насадками, соответствующими материалу стены.
  • Строительный уровень.
  • Кронштейны.
  • Дюбели.

Правила для крепление радиатора отопления к стене общие для всех видов приборов:

  • Расстояние от верха прибора до подоконника около 100 мм.
  • От пола до нижней поверхности батареи -100-120 мм (это важно особенно в тех случаях, когда у вас «щепетильное» напольное покрытие).
  • От стены до батареи 30-50 мм.

Важно!
При изменении этих параметров существенно снижается теплоотдача отопительного прибора.

  • Количество креплений рассчитывается по габаритам батареи (минимально два крепления вверху и одно поддерживающее снизу). Это для радиатора из шести секций монтируемого на бетонную или кирпичную поверхность.
  • Для секционных приборов кронштейны располагаются в промежутках между секциями.
  • Разметка под крепления выполняется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).

Внимание!
Необходимо обеспечить небольшой уклон по горизонтали для предотвращения скапливания пузырьков воздуха в верхней части изделия.

  • Строго следите, чтобы входные отверстия на батарее располагались соответственно тепломагистрали.

Инструкция для рабочего процесса очень проста, так что с этой работой любой справится своими руками:

  • Разметка мест крепления батареи выполняется простым карандашом с помощью строительного уровня и линейки.
  • Далее в намеченных местах сверлятся отверстия нужного диаметра.
  • В них вставляют дюбели, в которые затем вкручивают кронштейны, они должны быть надежно зафиксированы (неподвижны).

Специальные крепления вкручиваются в дюбеля с помощью разводного ключа, это облегчает и ускоряет процесс

  • Пришло время «примерять» батарею. Если все правила навески прибора соблюдены, и он хорошо прилажен на креплениях без шатаний, можно продолжать крепление радиатора к стене – фиксировать его с трубопроводом отопления дома .

Выставлять прибор следует по уровню, так как отклонения от нормы могут привести к образованию застоя и засоров в емкостях батареи

Стальные радиаторы

Отопительные приборы из стали:

  • Гораздо менее массивны, что значительно облегчает их монтаж.
  • Очень быстро прогреваются и начинают процесс отдачи тепла.

Стальные батареи бывают секционные и панельные. Секционные модели навешиваются, как и их чугунные аналоги, с той только разницей, что кронштейн для крепления радиатора к стене менее мощный.

Для крепления панельных изделий на задней стенке привариваются скобы, которые и навешиваются на кронштейны. Количество скоб зависит от размеров панели (минимально четыре штуки).

Совет!
Разметку для стальных панельных радиаторов отопления нужно выполнять с особой точностью, чтобы приваренные скобы без усилия попали на установленные кронштейны.
Кроме того, поверхность стены должна быть идеально выровненной.

При небольшой массе крепеж радиаторов отопления к стене можно облегчить и выполнить, используя комплект специальных кронштейнов и упоров. При таком способе на кронштейны навешиваются верхние петли прибора, а нижняя фиксируется в приспособлении, которое опирается либо на пол, либо в стену (чаще).

К сведению!
Таким способом лучше выполнить крепление радиаторов отопления к стене из газобетона .

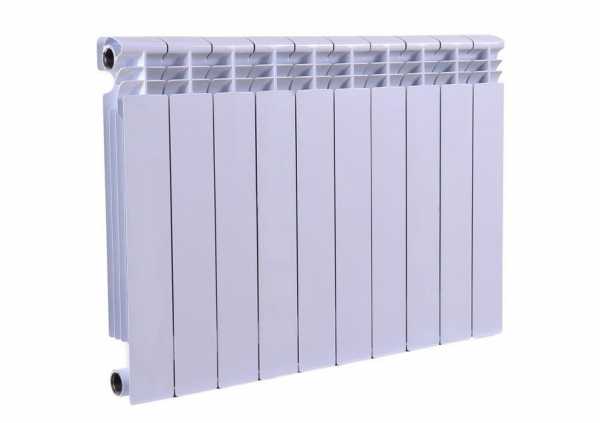

Алюминиевые радиаторы

Эстетичные и аккуратные алюминиевые модели:

  • Имеют прекрасный внешний вид.
  • Очень небольшую массу, что делает крепление алюминиевых радиаторов к стене быстрым и незатруднительным.
  • Рассчитаны на рабочее давление в системе до 20 Бар.
  • Характеризуются максимальным показателем теплоотдачи.

К сожалению, алюминиевые приборы отопления склонны к коррозии и быстро разрушаются в местах соединения с другими металлами.

Кронштейны облегчают навеску отопительных приборов

Биметаллические радиаторы

Поистине, универсальный тип радиаторов — биметаллические отопительные приборы:

  • Соединяют в себе наилучшие качества стальных и алюминиевых батарей.
  • Крепление биметаллических радиаторов к стене отличается легкостью и простотой.
  • Стальная внутренняя поверхность изделия снижает риск разрушения вследствие коррозии.
  • Биметаллические радиаторы рассчитаны на оптимальный уровень давления в отопительных сетях.

Интересно!
При выборе отопительных приборов профессионалы советуют останавливать свой выбор именно на биметаллических изделиях.

Перед тем как крепить биметаллический радиатор к стене выполняется разметка в соответствии с габаритами прибора. К каменным и бетонным стенам крепеж осуществляется на кронштейны по аналогии с вышеописанной технологией.

Разметка осуществляется согласно подведенному трубопроводу

Для конструкций из гипсокартона и других облегченных материалов нужно воспользоваться двухсторонним крепежом.

Если все же есть сомнения в надежности крепления радиаторов к стенам, чтобы они не провисли под собственным весом, приобретите и установите напольные подставки. Они помогут распределить массу прибора и снять частично нагрузку со стенных креплений.

Теперь вы знаете, как закрепить радиатор отопления на стене без каких-либо сложностей, если, конечно, у вас имеется весь необходимый для этого процесса инструмент. Но и это не проблема, так как существуют магазины, предоставляющие инструмент в аренду, в том случае, если вы не хотите покупать себе перфоратор, и все же без него не обойтись.

Цена услуги невысока, а вы спокойно за пару дней справитесь с поставленной задачей. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Особенности крепления к стене батареи отопления

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

  • Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

  • Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

  • Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

  • Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте. Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки, позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

  • заглушки и пробки;
  • дюбели;
  • краны и кронштейны;
  • строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

  • Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

  • Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

  • Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
  • Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

  • После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
  • Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

  • В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
  • Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

  • Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Источники: http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/kreplenie-radiatorov-otopleniya-k-stene-poshagovaya-instruktsiya.html, http://otoplenie-gid.ru/elementy/radiatori/624-kak-krepit-radiator-k-stene, http://mr-build.ru/otoplenie/kreplenie-batarej-otopleniya-k-stene.html

teplosten24.ru

Крепление радиаторов отопления к стене

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок  эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

spetsotoplenie.ru

напольное или к стене, крепеж при помощи кронштейнов

Современные крепления отличаются повышенной прочностью, эргономичностью, надежностью и практичностью.

Сертифицированные материалы, которые применяются при производстве изделий, соответствуют международным стандартам и обладают плотной структурой, способной выдержать массу оборудования и теплоносителя.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий.

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров.

ogon.guru

Крепление к стене чугунных радиаторов отопления


Правильная установка чугунных радиаторов отопления: поэтапные действия, виды креплений и схема подключения

Выбор отопительных устройств из чугуна при наличии на рынке аналогов из стали, алюминия или биметалла – это не дань традиции, а продуманное и взвешенное решение. Установка чугунных батарей современного образца дает возможность получить все преимущества, которыми обладает этот металл при меньшем весе конструкции и большем уровне теплоотдачи.

Преимущества чугунных батарей

Почему-то, когда требуется заменить старые чугунные радиаторы, большинство потребителей ищут альтернативу из других видов металла. Это происходит по простой причине, что они не знают, как выглядят современные образцы батарей из чугуна. У них не только ровная красивая поверхность, которая стильно смотрится практически в любом интерьере, но и новые технические параметры, которые значительно лучше советских аналогов.

Установка чугунных радиаторов отопления нового поколения позволяет сэкономить средства, как на изделиях, так и их подключении. Их не придется подгонять под существующую систему обогрева и докупать дополнительные переходники. При всем этом, они обладают рядом преимуществ перед старыми чугунными батареями:

  • Вес новых моделей стал в два раза меньше. Если раньше секция радиатора весила порядка 8 кг, то теперь 3.5-4 кг.
  • Так как их внешняя поверхность перестала быть «ребристой», а приобрела гладкую ровную поверхность, то теплоотдача новых устройств стала выше. В старых моделях она составляла 110 Вт, а в новых – порядка 130-140 Вт.
  • Устойчивость к качеству теплоносителя у них осталась прежней, а так как каналы достаточно широкие, то чистить их придется намного реже, чем те же биметаллические или алюминиевые секции.
  • Зная, как правильно подключить чугунную батарею, можно забыть на ближайшие 20-30 лет о холоде в квартире. Именно такой срок гарантии дают производители на свою продукцию, хотя средний показатель эксплуатации составляет 50-60 лет.
  • Рабочее давление в новых чугунных радиаторах по-прежнему 9-12 атмосфер (рабочее) при испытательных 15-ти атмосферах. Они идеально подходят для многоквартирных домов не выше 6 этажей.

При всех своих новых плюсах, этим устройствам свойственны те же минусы, что и у старых «гармошек». Прежде всего, это их хрупкость. Их нельзя ударять, а тем более ронять, но подключение чугунных радиаторов отопления нового поколения позволяет произвести это если не единолично, то по крайней меры без бригады строителей. Со старыми образцами так не получалось, учитывая, что вес одной секции был 7-8 кг, а в батарее их могло быть 12 и более.

Так как цена новых чугунных конструкций невелика, показатели теплоотдачи выше, а вид более стильный, то следует обратить внимание именно на них, тем более что их устаревшие аналоги славно служили людям десятилетиями.

Соблюдением норм при монтаже

Даже зная, как установить чугунную батарею, следует помнить, почему нужно придерживаться норм, утвержденных СНиП. Может, кто-то посчитает это необязательным, и будет неправ, так как любые отклонения от параметров – это не просто нарушение правил безопасности, но и снижение эффективности работы самой системы.

К общим правилам установки радиаторов относятся:

  • Положение устройства относительно вертикальной оси окна. Середина батареи должна совпадать с ней. Допустимое отклонение не должно превышать 2 см.
  • Батарея должна иметь такое количество секций, чтобы в собранном виде занимать 75% ширины оконного проема.
  • В СНиП указано, как закрепить чугунную батарею к стене. Так расстояние между ней и полом по нормам составляет 60 мм, под подоконником 50 мм, а от стены – 25 мм.
Так как расстояние между радиатором и стеной такое маленькое, то перед тем, как подключить чугунные батареи, стоит закрепить на ней теплоотражающую пленку или металлическую пластину. Подобная легкая процедура значительно увеличит теплоотдачу радиатора, так как тепло будет уходить не в стену, а отражаться в помещение.

Когда место выбрано и все расчеты сделаны, можно начинать монтаж чугунных радиаторов отопления своими руками. Для этого потребуется инструменты и необходимые крепежные детали.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

  1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
  • Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
  • Фиксаторы из стали, расположенные на полосе из того же металла.
  • Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
  • Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.
Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.
  1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Последовательность подключения

Самый ответственный момент в установке батарей – это их подключение к отопительному контуру и последующая проверка. Чтобы все работы были проведены качественно, нужно соблюдать последовательность монтажа чугунного радиатора.

  • Предварительно отключается отопительный контур, прекращается подача теплоносителя в квартиру с последующим сливом его из труб при помощи циркуляционного насоса.
  • Батарея вешается на кронштейны с проверкой ее горизонтального и вертикального положения строительным уровнем.
  • Из устройства выкручиваются заглушки.
  • В том случае, если боковая схема подключения чугунных радиаторов отопления «внедряется» в однотрубный контур, то предварительно нужно установить и подключить байпас с вентилем. Если система двухтрубная, то применяются сгоны с кранами.
Перед тем, как устанавливать чугунные батареи, рекомендуется проверить качество сборки секций и отрегулировать каждый ниппель. После этого, секции сводятся воедино, а конструкция подвергается опрессовке, для проверки качества соединений. Если течи нет, то можно приступать непосредственно к подключению батареи к контуру.
  • На последнем этапе проводит установка крана Маевского на чугунные радиаторы.

После подключения всех отопительных элементов, производится пробная проверка качества работ. Она покажет, насколько надежно монтирована система. Для этого в нее под давлением запускается вода. Если нет ни течи, ни непонятных шумов и стуков, значит, все элементы контура подсоединены правильно.

www.teplo-ltd.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
