Жидкотопливные горелки Kroll KG/UB. Универсальные горелки Kroll оптом дилерам

Универсальная горелка KG/UB 100

Универсальная горелка KG/UB 1300

Жидкотопливные горелки Kroll серии KG/UB имеют типовое крепление, что позволяет использовать их в теплогенераторах и водогрейных котлах практически любых производителей. Жидкотопливные горелки Kroll поставляются уже готовыми к работе и настроенными.

Универсальная горелка Kroll на отработанном масле высокоэффективно использует все виды жидкого топлива для отопления. Смена вида топлива потребует отрегулировать подачу воздуха, при этом открывать или менять горелку Kroll не нужно.

Универсальная горелка Kroll на отработанном масле устанавливается на теплогенераторы и водогрейные котлы. Использование жидкотопливных горелок Kroll позволяет сэкономить значительные средства на отопление, а также использовать отработанное масло.

Отличительная особенность жидкотопливных горелок Kroll серии KG/UB – оптимальная система фильтрации, которая осуществляет предварительную очистку горючего, при этом топливо сгорает практически без запаха и дыма.

Использование жидкотопливных горелок в автосервисах, гаражных комплексах, трансформаторных подстанциях, судоремонтных предприятиях и везде, где имеется двигательная отработка, а также на предприятиях, перерабатывающих растительные и животные масла, позволяет значительно экономить на отоплении самого предприятия.

Преимущества жидкотопливных горелок Kroll серии KG/UB

Жидкотопливная горелка Kroll серии KG/UB устанавливается на различные модели теплогенераторов и котлов, что гарантирует дешевое тепло.
Основные функциональные узлы универсальной горелки Kroll доступны для обслуживания или замены, при этом демонтаж горелки не требуется.
Шумоизоляция жидкотопливной горелки Kroll обеспечивает ее тихую работу.
В комплект горелки по желанию потребителя может включаться дополнительный фиспакет, который включает топливный фильтр с обогревом, всасывающий поплавок, дополнительный масляный насос, масляный щуп, компрессор и водоиндикатор.

Внимание: компрессор для сжатого воздуха приобретается отдельно.

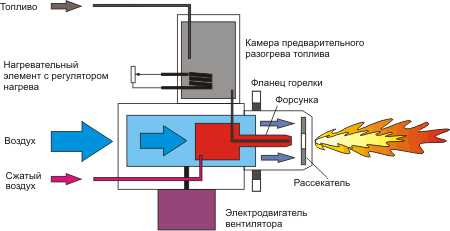

Принцип работы жидкотопливной горелки Kroll

Из топливного резервуара насос осуществляет подачу топлива в бак предварительного разогрева. Уровень горючего в баке регулирует поплавок с микровыключателем.

В камере предварительного разогрева горючее подогревается до установленной температуры (от 0 до 140°С). Температура нагрева устанавливается в зависимости от вида топлива, чтобы обеспечить необходимую текучесть, и регулируется термостатом.

Через специальную форсунку сжатый воздух засасывает подогретое горючее и распыляет его, создавая условия для его воспламенения. Электрический разрядник воспламеняет топливо. Вентилятор горелки подает дополнительный поток воздуха для поддержания горения топлива. Объем этого “вторичного” воздуха регулируется в зависимости от вида топлива.

Рассекатель закручивает струю воздуха, равномерно распределяя горючую смесь по камере и создавая условия для более полного сгорания топлива.

Жидкотопливная горелка Kroll обеспечивает стабильного сгорание топлива и максимально надежна при работе со специфическими видами горючего, например, отработанным маслом.

Особенности использования универсальных горелок

При использовании в качестве топлива синтетического масла необходимо при запуске горелки подмешать минимально 10% солярки.
При использовании растительного масла регулятор температуры топлива устанавливается на “max”, так как масло имеет высокую точку воспламенения.
При использовании солярки регулятор температуры устанавливается на минимум.

Подключение стационарного компрессора позволит обеспечить необходимое давление воздуха.

Автоматический розжиг, поддержание процесса горения и безопасность обеспечивает блок управления Satronic.

На воздушной линии жидкотопливной горелки установлены фильтр, редуктор давления, клапан, манометр.

Горелки комплектуются топливным шлангом длиной 1 метр, диаметр 8 мм.

Внимание! Это важно!

Жидкотопливные горелки Kroll серии KG/UB применяются в отопительных котлах и теплогенераторах. Но обращаем ваше внимание: для некоторых типов котлов необходимо использование дожигателя.

Для получения более подробной информации Вы можете обратиться к нам по телефону (495) 961-35-65 или электронной почте.

Жидкотопливные горелки Kroll серии KG/UB высокой мощности 450, 900, 1300 кВт

ГК “Евронорд” предлагает уникальные универсальные горелки Kroll высокой мощности от 450 до 1300 кВт: Kroll KG/UB 450, Kroll KG/UB 900, Kroll KG/UB 1300.

Высокомощные горелки Kroll эффективны для отопления средних и крупных автомобильных дилерских центров, средних и крупных автотранспортных предприятий, автотранспортных парков и т.д. Универсальная жидкотопливная горелка Kroll высокой мощности может монтироваться в используемый котел вместо газовой горелки или эксплуатироваться вместе с газовой горелкой для сжигания избыточного отработанного масла и получения дешевого тепла.

Технические характеристики универсальных горелок Kroll KG/UB20 – KG/UB200

Параметр		Kroll KG/UB20	Kroll KG/UB55	Kroll KG/UB70	Kroll KG/UB100	Kroll KG/UB150	Kroll KG/UB200
Тепловая мощность, кВт/ч	мин.	26	37	56	81	93	131
Тепловая мощность, кВт/ч	макс.	38	54	81	100	147	190
Напор, мбар		0,95	1,10	0,90	1,05	1,05	1,00
Мин. длина топки, мм		320	360	360	380	400	400
Монтажная высота, мм		345	345	345	345	300	300
Диаметр трубы, мм		90	90	101	101	114	114
Длина трубы, мм		116	116	123	123	175	175
Расход масла при Qн=9.72 кВт/кг; 0.85 кг/л	кг/ч	3,9	5,6	8,3	10,3	15,1	19,5
Расход масла при Qн=9.72 кВт/кг; 0.85 кг/л	л/ч	4,6	6,5	9,8	12,1	17,8	23,0
Расход дизеля при Qн=11.67 кВт/кг; 0.85 кг/л	кг/ч	3,3	4,6	6,9	8,6	12,6	16,3
Расход дизеля при Qн=11.67 кВт/кг; 0.85 кг/л	л/ч	3,8	5,4	8,2	10,1	14,8	19,2
Максимальное потребление	кВт/ч	1,21	1,21	1,21	1,21	1,35	1,35
Максимальное потребление	А	5,5	5,5	5,5	5,5	6,1	6,1
Мощность двигателя, Вт		110	110	110	110	250	250
Обороты двигателя, об/мин		2800	2800	2800	2800	2800	2800

Технические характеристики универсальных горелок Kroll KG/UB450 – KG/UB1300

Параметр		Kroll KG/UB450	Kroll KG/UB900	Kroll KG/UB1300
Тепловая мощность, кВт/ч	мин.	174	349	465
Тепловая мощность, кВт/ч	макс.	465	928	1276
Напор, мбар	мин.	1,35	1,80	2,00
Напор, мбар	макс	2,50	2,60	2,80
Мин. длина топки, мм		1120	1252	1520
Монтажная высота, мм		290	380	492
Диаметр трубы, мм		170	190	250
Длина трубы, мм	мин.	185	130	200
Длина трубы, мм	макс.	478	460	485
Расход масла при Qн=9.72 кВт/кг; 0.85 кг/л	кг/ч	47,8	95,4	131,2
Расход масла при Qн=9.72 кВт/кг; 0.85 кг/л	л/ч	56,3	112,3	154,4
Расход дизеля при Qн=11.67 кВт/кг; 0.85 кг/л	кг/ч	39,9	79,5	109,4
Расход дизеля при Qн=11.67 кВт/кг; 0.85 кг/л	л/ч	46,9	93,6	128,7
Мощность двигателя, Вт		1100	2200	3000
Обороты двигателя, об/мин		2800	2800	2800

Компрессоры для горелок KG/UB:

Модель	Расход воздуха, м³/час	Давление воздуха, бар	Электрическая мощность, кВт	Вес кг
Компрессор для KG/UB 20-100	4.8	1.5	0.435	13.5
Компрессор для KG/UB 150-200	9	1.5	0.77	26

www.kroll-rus.ru

Горелки на отработанном масле Kroll

Универсальные горелки 20 – 200 кВт

Универсальные горелки 450 – 1300 кВт

Универсальные горелки KROLL серии KG/UB позволяют эффективно сжигать многие виды жидкого топлива:

отработанные моторные и трансмиссионные масла, трансформаторное и веретенное масло, легкое печное топливо и т.д.
дизельное топливо,
животные жиры,
рапсовое или подсолнечное масло.

При этом для смены видов топлива необходима лишь регулировка подачи воздуха и температуры подогрева, не требуется открытие или замена горелки.

Еще один плюс горелки KROLL серии KG/UB – продуманная система фильтрации, благодаря которой топливо сначала фильтруется, нагревается и затем сгорает практически без дыма и запаха.

Использование универсальных горелок на жидком топливе позволяет значительно экономить на отоплении промышленных объектов, имеющих избыток отработанных масел, таких как автосервисы и автосалоны, гаражи, большие трансформаторные подстанции, локомотивные депо, судоремонтные заводы и т.п.

Горелки KG/UB могут применяться на предприятиях по приготовлению пищи, где имеется избыток пережаренного растительного масла, рыбьего жира и т.п., а также в аграрной промышленности.

Уникальное предложение от Kroll GmbH

Горелки Kroll KG/UB 450, 900 и 1300 имеют мощность 450, 900 и 1300 кВт. Это позволяет использовать отработанное масло для эффективного отопления таких значительных объектов, как автомобильные дилерские центры, крупные автотранспортные предприятия и т.п., имеющие собственные котельные. При этом горелка может быть смонтирована в существующий котел вместо газовой горелки, или использоваться вместе с газовой горелкой для утилизации имеющегося в избытке отработанного масла и экономии средств на отоплените и утилизацию отходов.

Предложение горелок Kroll KG/UB 450, 900 и 1300 является уникальным на российском рынке. Эксплуатация установленной в московском дилерском центре одной из ведущих автомобильных марок горелки мощностью 1,3 МВт показала ее эффективность и безотказность в работе.

Почему стоит выбрать горелки KROLL серии KG/UB?

Универсальная горелка KROLL серии KG/UB:

Универсальные горелки KROLL серии KG/UB имеют стандартные размеры присоединительного фланца, что позволяет использовать их на водогрейных котлах и теплогенераторах любых производителей
Функциональные части горелки легкодоступны для обслуживания и замены без полного демонтажа горелки.
Горелки имеют несколько контуров безопасности и аварийный термостат.
По желанию клиента в комплект поставки может быть включен агрегат подачи топлива (фиспакет), в состав которого входит плавающий топливозаборник, фильтр тонкой очистки топлива, масляный насос и топливная магистраль.

* компрессор для подачи сжатого воздуха, необходимый для работы горелки, приобретается отдельно.

Описание работы универсальной горелки KROLL

Из топливного бака топливо подается в камеру предварительного разогрева горелки, где разогревается до температуры, обеспечивающей необходимую текучесть (0—140°С в зависимости от вида топлива), и по топливной магистрали подается в форсунку. Сжатый воздух от компрессора распыляет топливо, обеспечивая возможность его воспламенения.
Температура подогрева задается регулятором в зависимости от вида топлива.
Воспламенение топлива происходит благодаря электрическому разряднику. Воздух для поддержания горения (“вторичный воздух”) подается вентилятором горелки. Объем воздуха регулируется специальной заслонкой в зависимости от вида топлива. Воздушная струя закручивается, проходя через рассекатель, что способствует лучшему распределению горючей смеси по объему камеры сгорания и более полному сгоранию топлива, а также максимальную надежность при работе с такими специфическими видами топлива, как, например, отработанное масло.

Это важно знать!
Универсальные горелки KG/UB можно использовать как в теплогенераторах, так и в отопительных котлах, но обратите внимание, что в некоторых типах котлов необходимо использовать дожигатель.
Для получения более подробной информации Вы можете обратиться к нам по телефону /343/ 269-35-37 или электронной почте.

Правила использования универсальных горелок:

При работе на синтетическом масле: на старте подмешать минимум 10% солярки.
При работе на растительном масле: регулятор температуры топлива установит на «max» из-за высокой точки воспламенения.
При работе на солярке: регулятор температуры топлива установить на «min».

Дополнительные сведения:

Необходимое давление воздуха может быть обеспечено подключением к стационарному компрессору.
На воздушной линии горелки — фильтр, редуктор давления, клапан, манометр. Автоматический розжиг по заданной циклограмме и обеспечение безопасности процесса горения обеспечивается блоком управления Satronic.
Все горелки комплектуются топливным шлангом длиной 1 м, диаметром 8 мм.
Форма факела — правильный овал, более близкий к сфере.
Содержание сажи в выбросах: 1—2,5.

Характеристики универсальных горелок KROLL

Модель	Тепловая мощность, кВт	Расход воздуха, м³/час	Давление воздуха, бар	Расход отработанного масла, кг/час	Электрическая мощность, кВт	Параметры электросети, (220/50) кВт	Габариты (ДхШхВ), мм	Вес, кг
KG/UB 20	25-33	4.8	0.5	2.1-2.83	1.21	220/50	560x400x560	15
KG/UB 55	43-64	4.8	0.8	3.65-5.41	1.21	220/50	560x400x560	15
KG/UB 70	60-99	4.8	0.65	5.08-8.37	1.21	220/50	560x400x560	16
KG/UB 100	71-120	4.8	0.8	6.03-10.18	1.21	220/50	560x400x560	16
KG/UB 150	84-150	9	1	7.14-12.14	1.35	220/50	560x400x630	26
KG/UB 200	130-201	9	1.1	10.98-16.97	1.35	220/50	560x400x630	26
KG/UB 450	174-465	–	0.2-0.3	15-40	1.25	220/50	1120x730x365	71
KG/UB 900	349-928	–	0.2-0.4	30-80	2.2	220/50	1252x860x455	85
KG/UB 1300	465-1276	–	0.2-0.4	40-110	3	220/50	1520x920x600	133
Фиспакет (насос, подогреваемый топливный фильтр и плавающий топливозаборник)

Компрессоры для горелок KG/UB

Модель	Расход воздуха, м³/час	Давление воздуха, бар	Электрическая мощность, кВт	Вес кг
Компрессор для KG/UB 20-100	4.8	1.5	0.435	13.5
Компрессор для KG/UB 150-200	9	1.5	0.77	26

Компрессоры для горелок KG/UB

Модель	Расход воздуха, м³/час	Давление воздуха, бар	Электрическая мощность, кВт	Вес, кг
Компрессор для KG/UB 20-100	4.8	1.5	0.435	13.5
Компрессор для KG/UB 150-200	9	1.5	0.77	26

thermogas.ru

Горелки Kroll

Горелки Kroll (Кролл) KG/UB достаточно хорошо известны отечественному покупателю, потому что являются одной из старейших марок рынка систем отопления на отработанном масле. Покупателям, которые не знакомы с данным типом техники, мы посвящаем данную статью.

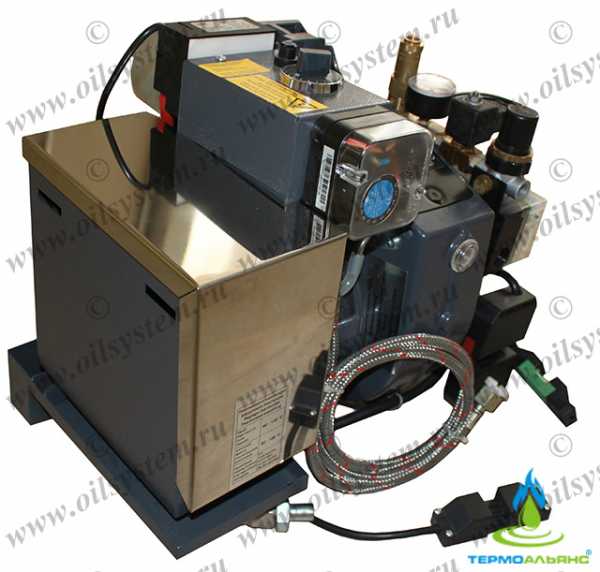

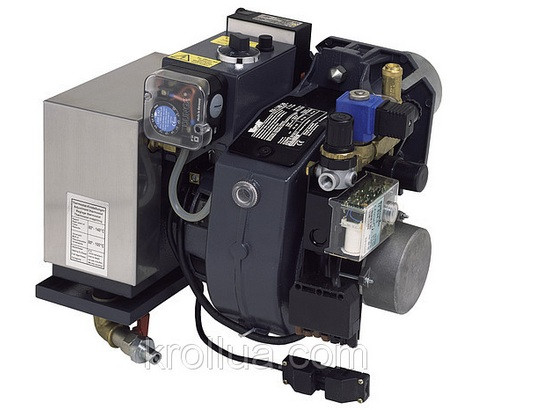

Перед вами KG/UB 20, с тепловой мощностью от 26 до 38 кВт. Она, конечно же, конструктивно отличается от более мощных горелок этой марки. Но основные детали и узлы, которые в ней реализованы, и о которых далее пойдет речь, встречаются во всем модельном ряду.

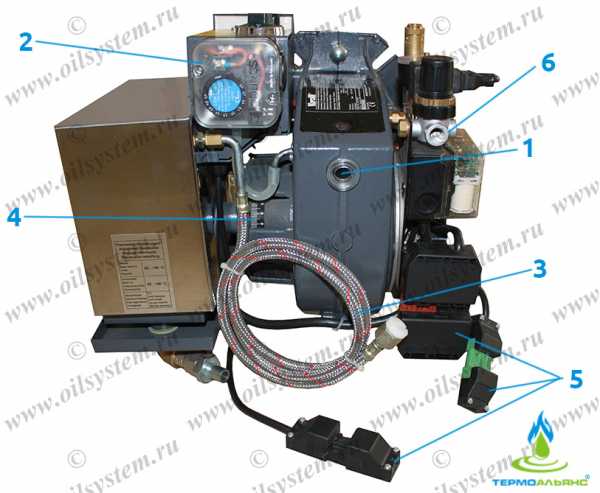

Лицевая часть.

Смотровой глазок (1).

С его помощью можно наблюдать за ходом сгорания. Помимо того, что вы можете просто любоваться красивым процессом сжигания отработанного масла, при помощи окошка вы также сможете осуществить много полезных настроек. Например, настройку пламени: его длину, или овал. Или зафиксировать проблемы с горением и заняться их устранением.

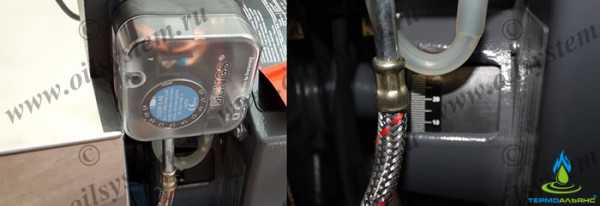

Датчик реле давления (2).

Необходим для включения, выключения или переключения электрической цепи при изменении рабочего давления в камере сгорания.

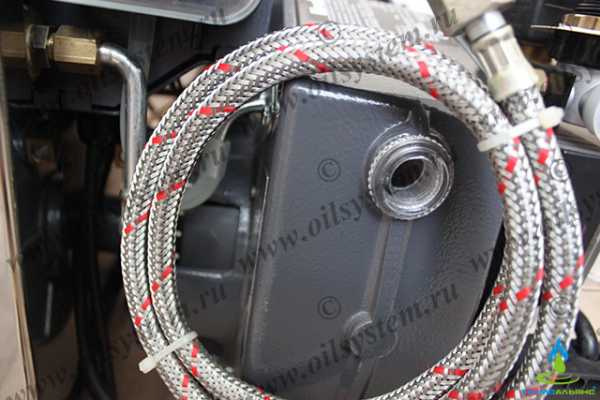

Топливопровод (3).

Именно по нему поступает отработанное масло в горелку. Топливопровод уже присоединен к нагревательному баку на заводе.

Регулятор вторичного воздуха (4).

Его настройки влияют на процесс горения. Изменение подачи вторичного воздуха осуществляется за счет регулировки данной заслонки со шкалой, которая настраивается при помощи обычного винта.

Разъемы (5)

Различные разъемы для подключения питания и дополнительного оборудования расположены также с лицевой части.

Подключение шланга от компрессора (6).

Также с лицевой части расположено подключение сжатого воздуха из компрессора.

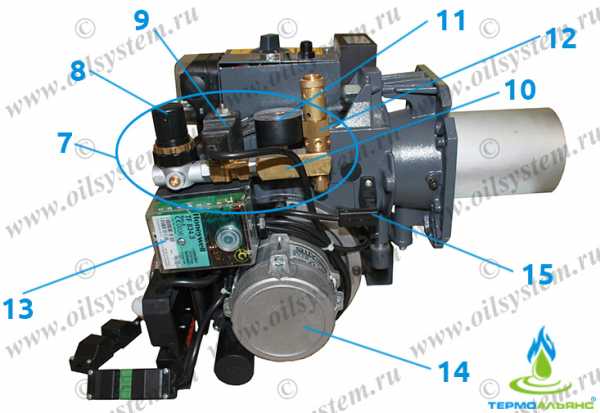

Правая часть.

С правой стороны горелки располагается важный узел (7), который посвящен подаче сжатого воздуха. Состоит он из:

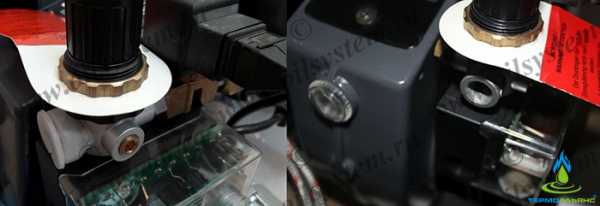

Регулятора первичного воздуха (8) при помощи которого вы можете увеличивать или уменьшать подачу сжатого воздуха из компрессора.

Работает он просто – приподнимаете верхнюю часть рукоятки, увеличиваете или уменьшаете подачу при помощи оборотов в разные стороны и фиксируете рукоятки движением вниз, до щелчка.

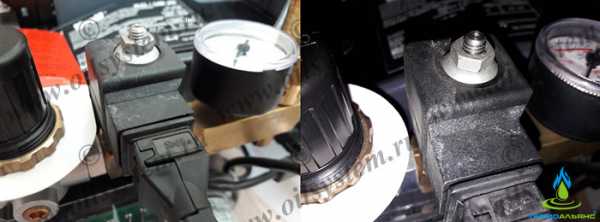

Электромагнитного клапана (9)

который включает воздух, когда он нужен для процесса горения.

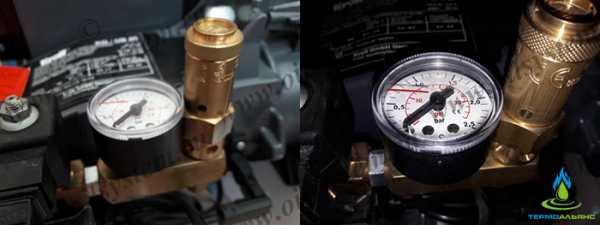

Распределителя (10), на котором установлен манометр (11) для того, чтобы вы могли определить давление поступающего воздуха.

И предохранительный клапан (12), в задачу которого входит защита от превышения давления.

Чуть ниже можно увидеть электронный блок управления горелкой (13).

По сути, это мозги устройства Kroll. При помощи данного блока происходят практически все автоматические процессы, что минимизирует участие человека в работе оборудования.

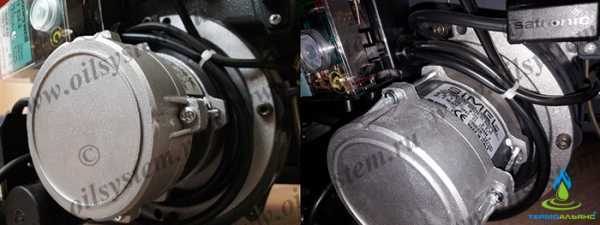

А чуть ниже блока располагается электродвигатель (14).

Он приводит в движение беличье колесо, расположенное внутри корпуса. Поток воздуха, создаваемый этим колесом, относится ко вторичному, которым управляет регулятор из пункта 4.

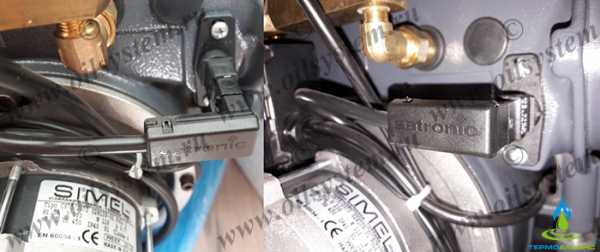

Ну и завершающим компонентом является фотоэлемент (15).

По сути это глаза горелки – именно фотоэлемент, если можно так выразиться, внимательно наблюдает за пламенем горелки. Его подсказки включают горелку Kroll, когда это необходимо и выключают, когда происходит нештатная ситуация.

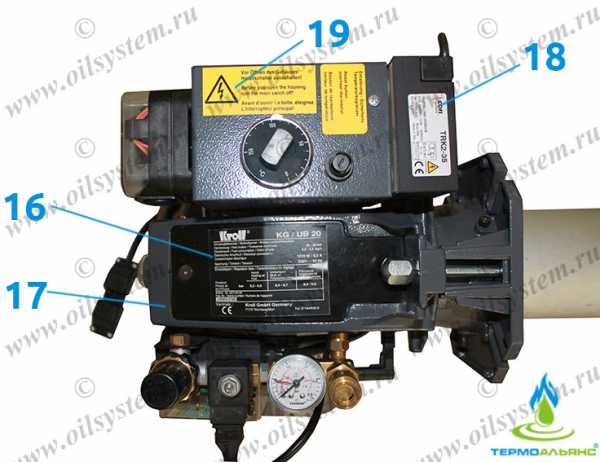

Верхняя часть.

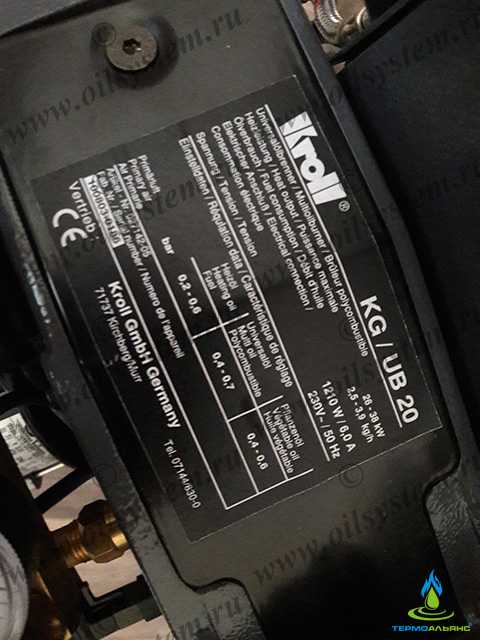

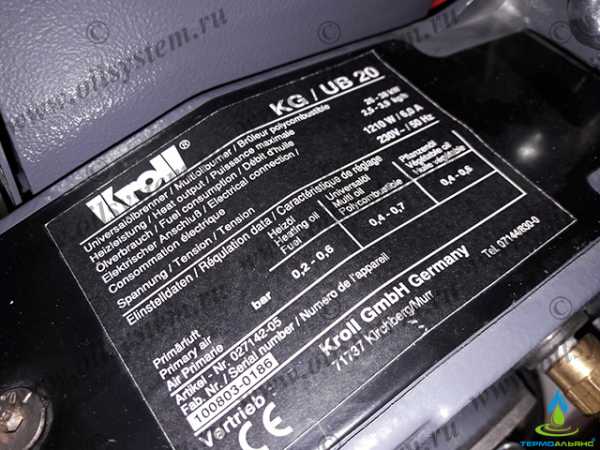

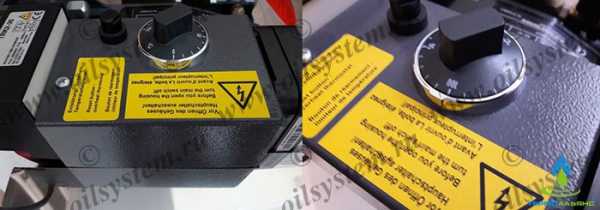

Не сильно важный, но обязательный элемент, такой как информационная наклейка (16).

Помимо общей информации об устройстве, на нем указаны и небольшие подсказки, касаемые, например, давления первичного воздуха для разных типов топлива.

Наклейка размещается на крышке (17).

Крышка открывает доступ внутрь. Пригодится при техническом обслуживании горелки или во время замены запчастей.

Совсем рядом расположился трансформатор поджига (18).

Именно он подает искру на электроды, чтобы воспламенить топливо.

Блок управления (19),

внутри которого размещены различные компоненты, включая термостат защиты от перегрева, микровыключатель и другие. На крышке данного блока установлена ручка регулятора, при помощи которой вы можете задавать нужную температуру подогрева топлива во встроенном нагревательном баке, о котором речь пойдет ниже по тексту.

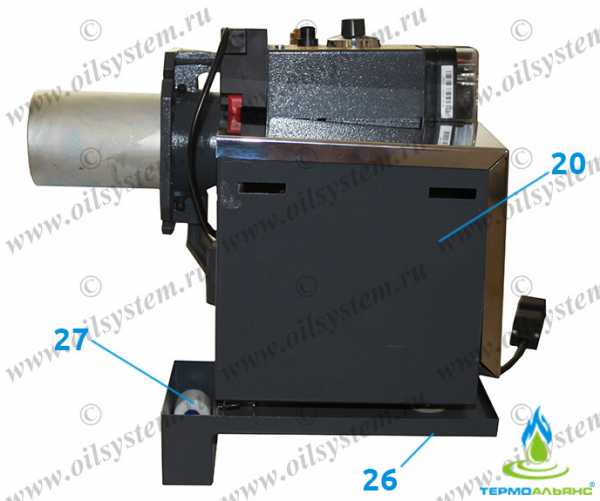

Левая часть.

С левой стороны расположен нагревательный бак (20).

Основная функция которого – предварительный подогрев используемого топлива до нужной температуры.
Какие компоненты расположены внутри бака?
Через фитинг (21)

отработанное масло поступает в бак.

Низкий уровень и высокий определяется поплавком (22),

который управляет подачей топлива в малый бак.

Также имеется электрический тен (23).

Подогрев осуществляется при помощи него.

За температурой подогрева, а также защитой от перегрева топлива, следят два патронных термоэлемента (24).

Они соединены с соответствующими элементами управления, расположенными в блоке управления.

Также внутри этого бака расположена медная трубка (25),

при помощи которой подогретое масло поступает для сжигания в форсунку Kroll.

Для удаления топлива из емкости используется сливной кран (26). Он понадобится при техническом обслуживании бака, или в случае, когда вам нужно удалить некондиционное топливо.

Для защиты от перелива предусмотрен контактный выключатель (27), расположенный внизу резервуара для слива.

Этот выключатель полностью отключает оборудование в случае перелива топлива.

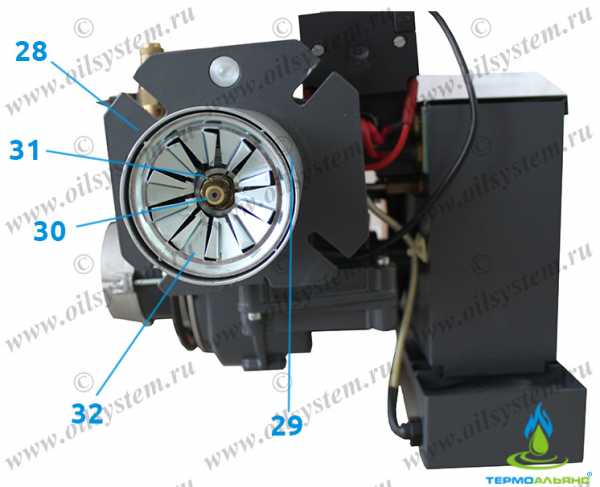

Вид со стороны ствола горелки.

Здесь у нас располагается фланец (28), для крепления устройства к воздухонагревателю или котлу.

С соответствующей прокладкой. И набором винтов для крепления.

Ствол или труба (29),

внутри которой располагаются воздушный и топливный канал, идущие к форсунке.

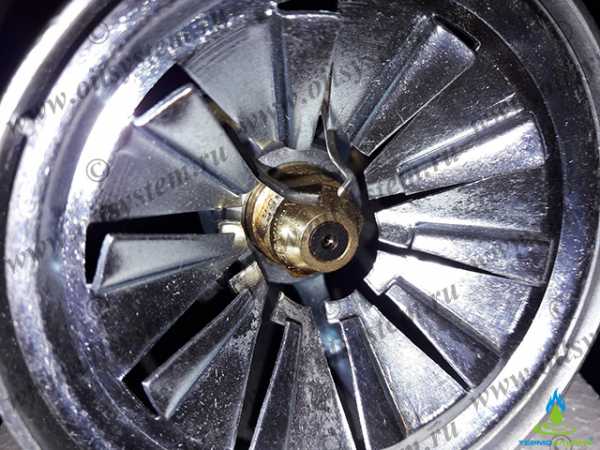

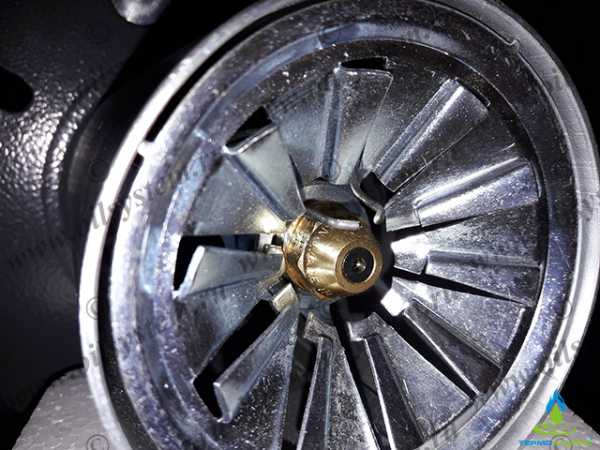

А также форсунка (30)

Распылитель отработанного масла.

Электроды (31), которые поджигают подготовленную смесь.

Ну и кольцо горения (32) – элемент, отвечающий за формирование овала пламени.

Наша компания с 2007 года поставляет на Российский рынок отопительное оборудование данной марки. Если вы хотите приобрести, то у нас представлен полный модельный ряд по ссылке: горелки на отработанном масле Kroll.

Все горелки Кролл KG в нашем ассортименте обеспечены фирменной гарантией в 12 месяцев и поставляются в РФ исключительно с завода-изготовителя.

21.08.2017.
Никакая часть этой статьи не может быть воспроизведена в какой-либо форме и какими-либо средствами, будь то электронные или механические, и опубликована в Интернете если на это нет письменного разрешения владельца авторских прав. © ТермоАльянс, 2017.

oilsystem.ru

Kroll GmbH (Кролл) – оборудование Kroll от официального эксклюзивного представителя – Техноклимат Москва

Kroll GmbH (Кролл ГмбХ) более 35 лет занимается исследованиями, разработкой и производством оборудования для воздушного отопления зданий и помещений: тепловые пушки, теплогенераторы на жидком топливе или газе. Кроме того, одним из главных направлений работы фирмы является разработка и производство горелок и отопительных устройств для сжигания других видов горючего: отработанного масла, животных и растительных жиров.

Штаб-квартира фирмы Kroll GmbH располагается в городе Кирхберг ам Мюрр (Германия). Фирма имеет внутри себя подразделения и лаборатории, находящиеся в Испании, Франции, Англии, государствах Скандинавского полуострова.

Многократно проводя разработки и исследования в сфере добычи тепловой энергии, фирма разрабатывает и производит прогрессивное высокотехнологичное оборудование фактически для всех погодных критериев.

Производственная база фирмы Kroll GmbH соответствует всем европейским экологическим стандартам и автоматизирована на 100%. Благодаря такой автоматизации можно быстрее внедрять новые разработки и усовершенствования в изготавливаемую продукцию и модернизировать уже имеющиеся модели оборудования, также производить новые продукты, многие из которых неповторимы и не имеют аналогов на рынке. Все это возможно благодаря постоянным исследованиям компании.

Фирма Kroll GmbH (Кролл ГмбХ) разработала более 60 видов и свыше 550 различных моделей водяных калориферов, теплогенераторов, осушителей воздуха, универсальных горелок, а также оборудование для термической обработки.

ГК “Евронорд” – официальный эксклюзивный представитель компании Kroll GmbH на территории России.

Вся продукция Kroll имеет отечественные сертификаты Кролл и отвечает всем стандартам экологической и пожарной защищенности.

ГК “Евронорд” (г. Москва) осуществляет прямые поставки оборудования Kroll на территорию Российской Федерации, производит проектирование, выполняет монтажные работы, гарантийное и сервисное обслуживание оборудования Kroll.

www.kroll-rus.ru

Универсальные горелки на отработанном масле Kroll

Универсальные горелки на отработанном масле KG/UB производства компании KROLL (Германия)

Горелки Kroll, работающие на отработанных маслах являются укомплектованной системой, готовой для установки на водогрейные котлы и теплогенераторы практически любых производителей. В ассортименте горелок на отработанном масле Kroll существует 9 моделей от 25 до 1276 кВт/час. Все горелки регулируются по производительности, каждая в своем небольшом диапазоне, что обеспечивает точную настройку и, как следствие, полное сгорание топлива без образования сажи и стабильность работы. В качестве топлива могут использоваться любые виды отработанных масел вязкостью до 90 единиц по классификации SAE, растительные масла, дизельное топливо, а так же мазут. Требуют регулировки температуры подогрева при переходе с одного топлива на другое.

Спецификация и технические характеристики Модели KG/UB 20 – 200

	Горелка KG/UB 20	Горелка KG/UB 55	Горелка KG/UB 70	Горелка KG/UB 100	Горелка KG/UB 150	Горелка KG/UB 200
Горелки Kroll серии KG/UB
Тепловая мощность, кВт	26 – 38	37 – 54	56 – 81	81 – 100	93 – 147	131 – 190
Расход топлива, л/час	2.1 – 2.8	3.7 – 5.4	5.1 – 8.4	6.0 – 10.2	7.1 – 12.1	10.9 – 16.9
Применяемое топливо	Минеральные и синтетические отработанные автомобильные масла, масла для автоматических коробок передач, трансмиссионные масла вязкостью до 90W по SAE, индустриальные масла, гидравлические масла, дизельное топливо, керосин, масла растительного происхождения, светлое и темное печное топливо.
Расход сжатого воздуха, м3/час	4,8	4,8	4,8	4,8	9,0	9,0
Давление сжатого воздуха, бар	0,5	0,8	0,8	0,8	1,0	1,1
Потребляемая электрическая мощность, кВт	1,21	1,21	1,21	1,21	1,35	1,35
Требования к электрическому подключению	240 VAC, 50 Гц, 16 А (выделенная линия)
Габариты: длина/ высота/ ширина, мм	560/560/400	560/560/400	560/560/400	560/560/400	560/560/630	560/560/630
Масса, кг	15	15	16	16	26	26
Комплект поставки	Горелка с форсункой распылителем, топливный насос, обслуживаемый топливный фильтр с подогревом, предварительный подогреватель топлива, топливозаборник.
Дополнительные опции	Воздушный компрессор для подачи сжатого воздуха, толивные емкости различного исполнения и объема, комплекты дымоходов.

Спецификация и технические характеристики Модели KG/UB 450 – 1300

	Универсальная горелка KG/UB 450	Универсальная горелка KG/UB 900	Универсальная горелка KG/UB 1300
Универсальные горелки на отработанных маслах Kroll серии KG/UB
Тепловая мощность, кВт	174 – 465	349 – 928	465 – 1276
Расход топлива, л/час	15 – 42	30 – 80	40 – 110
Применяемое топливо	Минеральные и синтетические отработанные автомобильные масла, масла для автоматических коробок передач, трансмиссионные масла, индустриальные масла, гидравлические масла, дизельное топливо, керосин, масла растительного происхождения, светлое и темное печное топливо, мазут.
Давление сжатого воздуха, бар	0,4 – 1,2
Потребляемая электрическая мощность, кВт	1,25	2,25	3,05
Параметры электрической сети	380 В/50 Гц
Габариты: длина/высота/ ширина, мм	1120/730/365	1252/860/455	1520/920/600
Масса, кг	71	85	133
Комплект поставки	Горелка в сборе, встроенный дозирующий топливный насос, топливный фильтр, предварительный подогреватель топлива, встроенный воздушный компрессор.
Дополнительные опции	Магнитные топливные фильтры с подогревом, топливные емкости различного исполнения и объема, комплекты дымоходов.

Принцип работы универсальной горелки KROLL

Топливо из резервуара через фильтр с ячейкой 100 мкм подается насосом в небольшую емкость с тэном, размещенную на теле горелки, где осуществляется подогрев топлива до температуры, обеспечивающей необходимую вязкость. В зависимости от вида топлива, термостатом задается температура нагрева в диапазоне от 0 до 140°С. Разогретое до заданной температуры отработанное масло сжатым воздухом от компрессора засасывается в топливную магистраль и распыляется через форсунку, превращаясь на выходе в мелкодисперсионную смесь. Готовая топливо-воздушная смесь воспламеняется от электрической дуги, образуемой высоковольтным трансформатором и электродами поджига. Мотор горелки с крыльчаткой вентилятора подает вторичный воздух в камеру сгорания котла или воздухонагревателя для поддержания горения. Объем вторичного воздуха регулируется заслонкой. Воздушный поток, проходя через завихритель, установленный в сопло горелки формирует правильный овал пламени, способствующий стабильному горению и максимально полному сгоранию топлива.
Для работы горелок моделей KG/UB 20 – 200 дополнительно потребуется подключение воздушного компрессора. Горелки моделей KG/UB 450 – 1300 имеют встроенный компрессор.

Топливный насос и фильтр (фиспакет)

В комплект горелок на отработанном масле Kroll моделей KG/UB 20 – 200 входит фиспакет, который включает в себя обслуживаемый топливный фильтр с фильтрующим элементом, изготовленным из нержавеющей сетки с ячейкой 100 мкм, который установлен в разборный дюралюминиевый корпус, топливный насос, для подачи масла в горелку, электромотор привода насоса. Все элементы компактно размещены на металлической платформе. Топливозаборная арматура с поплавком так же входит в комплект горелки Kroll.

Применяемость

Универсальные горелки KG/UB предназначены для установки в водогрейные котлы и воздухонагреватели зарубежных и отечественных производителей, имеющие реверсивные и другие камеры сгорания.
Обращаем ваше внимание: в некоторых котлах с определенной геометрией топки необходимо использовать дожигатель. За дополнительной информацией для правильного подбора вы можете обратиться к нашим специалистам.

Сервисное обслуживание

Конструкция горелки Kroll KG/UB позволяет оперативно, не демонтируя устройство с водогрейного котла получить доступ к элементам горелки, что существенно сокращает время обслуживания.
Периодичность очистки и профилактических работ составляет 800 – 1200 часов работы оборудования, что ориентировочно равняется одному отопительному сезону.

Универсальные горелки

Главная особенность универсальных жидкотопливных горелок Kroll серии KG/UB заключается в возможности использования в качестве топлива минеральных, растительных и животных масел. Соответствующие настройки горелки выполняются без специальных инструментов, за счет температуры предварительного нагрева и соотношения поступающего воздуха и топлива. Энергетическая плотность близка к значениям жидкого топлива, но при этом растительные масла нейтральны в плане наличия CO₂, не содержат серы и тяжелых металлов.

Применение универсальных жидкотопливных горелок Kroll серии KG/UB

Используются как в теплогенераторах, так и в других отопительных устройствах KROLL:

для больших промышленных помещений;
в мастерских;
в производственных цехах;
в складских помещениях.

Технология

Распыление топлива происходит при помощи сжатого воздуха по форсункам с относительно большим диаметром во избежание засорения загрязненными или вязкими маслами. Отдельная система подачи всасывает топливо из бака, фильтрует и нагревает его. Топливный бак, расположенный рядом с горелкой, обеспечивает постоянный поток топлива, и поступающий для сгорания воздух тем самым преобладает в топливном соотношении на электроде зажигания. В конечном итоге обеспечивается постоянное и безупречное сгорание.

Подача сжатого воздуха

При наличии компрессорной установки существует возможность использования ее для подачи сжатого воздуха в горелку KG/UB.

Допуск к эксплуатации

Проверено TÜV® для технического рапсового масла согласно DIN 51605.

Технические характеристики универсальных жидкотопливных горелок Kroll серии KG/UB:

Диапазон мощности: от 14 до 54 кВт
Тип устройства KG/UB20P KG/UB20 KG/UB55

Тепловая нагрузка при работе на рапсовом масле, кВт 14–24 26–38 37–54
Расход жидкого топлива, кг/ч 1,4–2,2 2,5–3,7 3,6–5,2
Электросеть, В/Гц 230/50
Потребление электрической мощности, кВт 0,46 1,21 1,21
Вес, кг 11,5 15 15
Отверстие в плите горелки, мм 140 – 170 150 – 170 150 – 170
Труба горелки, Ø мм 88 90 90
Диапазон мощности: от 56 до 190 кВт
Тип устройства KG/UB70 KG/UB100 KG/UB150 KG/UB200

Тепловая нагрузка при работе на рапсовом масле, кВт 56–81 81–100 93–147 131–190
Расход жидкого топлива, кг/ч 5,4 –7,8 7,8–9,6 8,9–14,1 12,7–18,0
Электросеть, В/Гц 230/50
Потребление электрической мощности, кВт 1,21 1,21 1,35 1,35
Вес, кг 16 16 26 26
Отверстие в плите горелки, мм 150 – 170 150 – 170 160– 200 160– 200
Труба горелки, Ø мм 101 101 114 114
www.kroll.ru.com
Горелка универсальная
отработанные моторные и трансмиссионные масла, трансформаторное и веретенное масло и т.д.

дизельное топливо,

животные жиры (куриный, рыбий, свиной, говяжий),

рапсовое или подсолнечное масло.

При этом для смены видов топлива необходима лишь регулировка подачи воздуха и температуры подогрева, не требуется открытие или замена горелки.
Еще один плюс горелки KROLL серии KG/UB – продуманная система фильтрации, благодаря которой топливо сначала фильтруется, нагревается и затем сгорает практически без дыма и запаха.Использование универсальных горелок на жидком топливе позволяет значительно экономить на отоплении промышленных объектов, имеющих избыток отработанных масел, таких как автосервисы и автосалоны, гаражи, большие трансформаторные подстанции, локомотивные депо, судоремонтныезаводы и т.п.
Горелки KG/UB могут применяться на предприятиях по приготовлению пищи, где имеется избыток пережаренного растительного масла, рыбьего жира и т.п., а также в аграрной промышленности.
Почему стоит выбрать горелки KROLL серии KG/UB?
Универсальная горелка KROLL серии KG/UB:
Универсальные горелки KROLL серии KG/UB имеют стандартные размеры присоединительного фланца, что позволяет использовать их на водогрейных котлах и теплогенераторах любых производителей Функциональные части горелки легкодоступны для обслуживания и замены без полного демонтажа горелки.
Горелки имеют несколько контуров безопасности и аварийный термостат.
По желанию клиента в комплект поставки может быть включен агрегат подачи топлива (фиспакет), в состав которого входит плавающий топливозаборник, фильтр тонкой очистки топлива, масляный насос и топливная магистраль.
Горелки малой и средней мощности
Горелки Kroll KG/UB 20-200 имеют мощность от 20 до 200 кВт.
Эти горелки с успехом применяются для экономичного отопления частных домов, небольших и средних производственных и складских помещений, авторемонтных мастерских, гаражей и других объектов, где есть возможность использовать для отопления отработанные масла.
Горелки мощностью до 200 кВт относятся к горелкам высокого давления и требуют подвода сжатого воздуха* от внешнего источника (компрессора). * компрессор для подачи сжатого воздуха, необходимый для работы горелки, приобретается отдельно.
Принцип работы универсальной горелки KROLL KG/UB 20-200
www.kroll.ua
