Гибкие вставки для вентиляторов

Гибкие вставки для вентиляторов

Вентиляционные гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -50 °С до + 600 °С и влажности до 60%. Помимо этого, вставки позволяют дополнительно герметизировать вентиляционные стыки и места соединений, обеспечивая большую надежность. В системах вентиляции гибкие вставки для вентиляторов очень важны, поскольку при вибрации крупные воздуховоды могут издавать сильный, мешающий работе шум или задевать стены в случаях, когда воздуховоды установлены слишком близко к ним.
Гибкие вставки и воздуховоды соединяются при помощи соединительных фланцев, которые крепятся к краям гибких вставок.

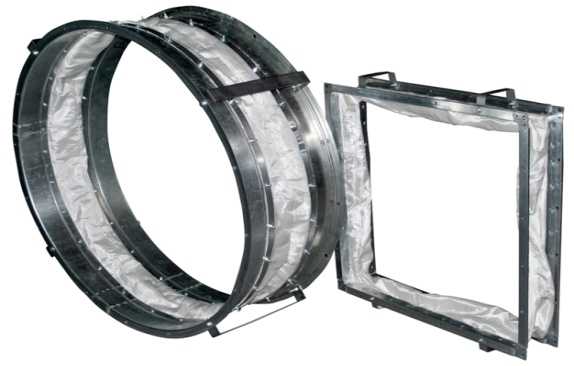

 Вставки гибкие к радиальным вентиляторам

бывают двух видов:

• Гибкая вставка прямоугольного сечения, или гибкая вставка нагнетания (ГВН) – устанавливается в месте соединения выхлопа вентилятора с воздуховодом (фото слева).

• Гибкая вставка круглого сечения, или гибкая вставка всасывания (ГВВ) – устанавливается в месте соединения всасывающего отверстия вентилятора с воздуховодом (фото справа).

Для комплектации жаропрочных вентиляторов (до +200°С) и вентиляторов дымоудаления (до +600°С) изготавливаются так называемые термостойкие гибкие вставки, которые изготавливаются из силиконового полотна или стеклоткани с применением углеродистой (оцинкованной) стали.

Термостойкие гибкие вставки для вентиляторов имеют обозначения – ГВНТ (гибкая вставка нагнетания термостойкая) и ГВВТ (гибкая вставка всасывания термостойкая).


 Габаритные и присоединительные размеры гибких вставок для вентиляторов

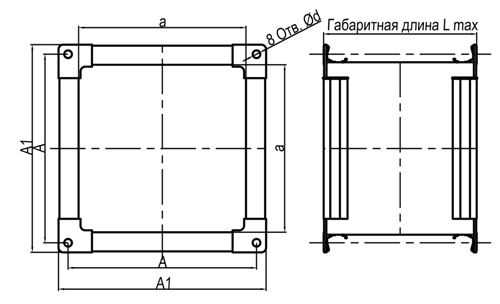

Гибкие вставки нагнетания ГВН и ГВНТ



Обозначение

Для вентиляторов низкого
и среднего давления

Номер вентилятора

d,мм

A,мм

А1,мм

а,мм

L(max),мм

L(min),мм

ГВН 01.00.00,
ГВНТ 01.00.00

ВР 86-77,
ВР 80-70,
ВЦ 4-70,
ВЦ 4-75,
ВР 80-75

ВЦ 14-46
ВР 300-45,
ВР 280-46,
ВР 9-55,
ВЦ 9-55

№2

8

162

182

140

160

110

ГВН 01.00.00-01,
ГВНТ 01.00.00-01

№2,5

8

197

217

175

160

110

ГВН 01.00.00-02,
ГВНТ 01.00.00-02

№3,15

8

243

263

221

160

110

ГВН 01.00.00-03,
ГВНТ 01.00.00-03

№4

10

312

340

280

160

110

ГВН 01.00.00-04,
ГВНТ 01.00.00-04

№5

10

382

410

350

160

110

ГВН 01.00.00-05,
ГВНТ 01.00.00-05

№6,3

10

473

501

441

160

110

ГВН 01.00.00-06,
ГВНТ 01.00.00-06

№8

10

592

620

560

160

110

ГВН 01.00.00-07,
ГВНТ 01.00.00-07

№10

10

732

760

700

160

110

ГВН 01.00.00-08,
ГВНТ 01.00.00-08

№12,5

10

907

935

875

160

110

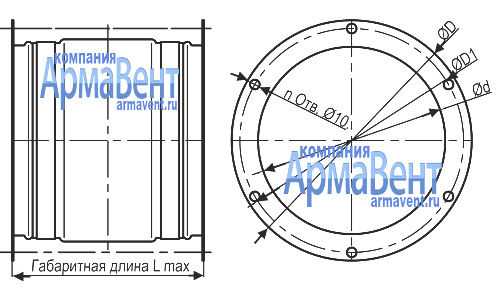

 Гибкие вставки всасывания ГВВ и ГВВТ





Обозначение

Для вентиляторов низкого и среднего давления

Номер вентилятора

n,мм

d,мм

D,мм

D1,мм

L(max),мм

L(min),мм

ГВВ 01.00.00,
ГВВТ 01.00.00

ВР 86-77,
ВР 80-70,
ВЦ 4-70,
ВЦ 4-75,
ВР 80-75,

ВЦ 14-46
ВР 300-45,
ВР 280-46,
ВР 9-55,
ВЦ 9-55,

№2

12

205

263

245

210

160

ГВВ 01.00.00-01,
ГВВТ 01.00.00-01

№2,5

16

252

310

292

210

160

ГВВ 01.00.00-02,
ГВВТ 01.00.00-02

№3,15

16

313

371

353

210

160

ГВВ 01.00.00-03,
ГВВТ 01.00.00-03

№4

16

400

458

440

210

160

ГВВ 01.00.00-04,
ГВВТ 01.00.00-04

№5

16

497

555

537

210

160

ГВВ 01.00.00-05,
ГВВТ 01.00.00-05

№6,3

16

628

686

668

210

160

ГВВ 01.00.00-06,
ГВВТ 01.00.00-06

№8

32

810

868

810

210

160

ГВВ 01.00.00-07,
ГВВТ 01.00.00-07

№10

32

1000

1058

1040

210

160

ГВВ 01.00.00-08,

ГВВТ 01.00.00-08

№12,5

32

1270

1328

1310

210

160



armavent.ru

Гибкие вставки

Что такое гибкие вставки и для чего они используются? Ответы на эти вопросы и многие другие Вы получите прочитав данную статью о гибких вставках в системах вентиляции, ведь эти элементы имеют влияние на работу системы вентиляции и, поэтому, являются важной ее составляющей.

Гибкая вставка — это элемент (устройство) системы вентиляции, предназначением которого является гашение вибрационных воздействий от вент-машины (вентилятора), и предотвращение передачи вибрационных волн воздуховодам. Читайте подробнее о шуме вентиляции

Содержание статьи:

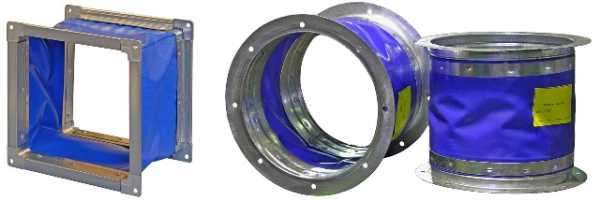

Гибкие вставки фланцевые для круглых и прямоугольных воздуховодов

Конструкция

Гибкие вставки фланцевые состоят из двух крепежных элементов — фланцев, между которыми расположен гибкий элемент.

 Именно гибкий элемент выполняет роль глушителя вибрационных колебаний, за счет своей мягкости он может выполнять некоторые движения небольшой амплитуды, потому передает большую часть вибрации окружающему воздуху, при этом фланец, который крепится к воздуховоду остается неподвижным.

В качестве такого элемента обычно используют полиэтиленовую ленту вместе с текстильной тканью или неопреновой тканью.

Для изготовления фланцев гибких вставок вентиляции применяют оцинкованную сталь (в дымоудаляющих сетях), алюминий, алюминиевую фольгу. Конструкция гибких вставок одновременно проста и эффективна, что позволяет значительно уменьшить вибрационные действия. Меры по снижению вибрации с помощью виброизоляции вентиляторов представленны в данной статье.

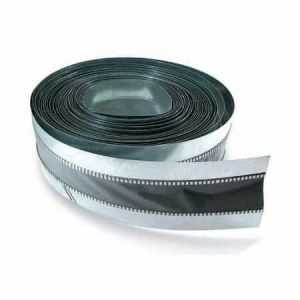

Лента для изготовления гибкой вставки

Виды гибких вставок

В зависимости от вида вентиляторов, что используется, применяют несколько видов гибких вставок, которые соответствуют им.

Конечно же, еще гибкие вставки различают по виду присоединяемых воздуховодов и патрубков — круглые или прямоугольные.

Также, гибкие вставки изготавливают из разных материалов. В основном фланцы изготавливают из стали.

Гибкая вставка с ниппельным креплением

Виды по применению

Большая часть видов гибких вставок применяется для перемещения воздуха температурой от -30 до +85°С. Они состоят из обычных широко используемых материалов о которых шла речь выше.

Но существуют специальные виды вставок, которые подлежат использованию при температурах, которые значительно превышают указанные. Это температуры до +650°С. При этом фланцы гибких вставок выполняют из нержавеющей стали высокого качества, а соединяющий гибкий элемент — из стекловолокна.

Подбор гибкой вставки

Для подбора гибких вставок для вентиляторов учитывают номер вентилятора и его тип. Гибкие вставки можно устанавливать на входных и выходных патрубках вентилятора. Они характеризуются диаметром и длинной или при использовании прямоугольных гибких вставок  — размерами сечения и длинной.

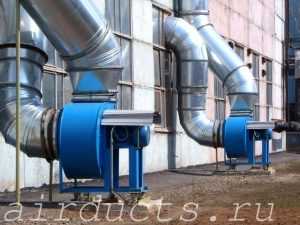

Гибкие вставки применяют не только на входных и выходных патрубках, но и между участками воздуховодов, так как эти виброизолирующие элементы демпфируют вибрацию воздуховодов, когда через них проходит большой поток воздуха. Также, они способны выступать в роли компенсаторов для системы вентиляции, и избавлять воздуховоды от температурных деформаций.

Установка

Для установки гибких вставок в монтажное положение, нужно прикрепить (прикрутить) сначала одну сторону гибкой вставки к патрубку вентилятора, потом другую сторону к воздуховоду.

В случае, если гибкие вставки выполнены с ниппельным соединением, последовательность присоединение остается той же.

Правильность монтажа вибровставок лучше всего проверять показателем эффективности работы виброизолирующих элементов: нужно измерить показания шума и вибрации в системе вентиляции. Для этого пользуются приборами для измерения шума.

Заключение

Использовать гибкие вставки в системах вентиляции и кондиционирования необходимо. Особенно, если используются мощные агрегаты.

Цена на гибкие вставки может быть разной, она зависит как от производителя, так и от размера и вида гибкой вставки. Средняя цена круглых гибких вставок на ниппельном соединении примерно 150 р. Цена прямоугольных гибких вставок больших размеров на фланцевом соединении может достигать 700

Видео: Гибкая прямоугольная вставка

Читайте также:

airducts.ru

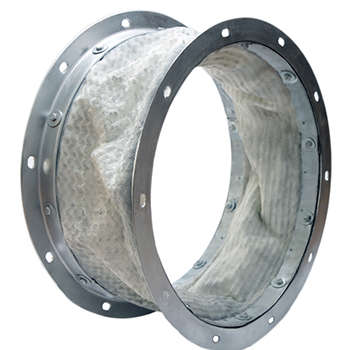

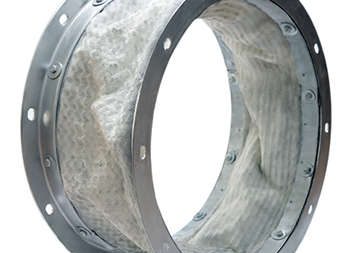

Гибкая вставка круглого сечения для вентиляции – цена в Санкт-Петербурге

Гибкая вставка для вентиляции в основном изготавливается из полоски армированного поливинилхлорида, герметично соединенного с двумя стальными оцинкованными крепежными элементами.

Гибкая вставка применяется для установки на вентиляторах и приточно-вытяжных установках, для устранения вибрации и шума, передающихся на систему воздуховодов.

Рекомендуем устанавливать гибкие вставки непосредственно после вентилятора или приточно-вытяжной установки перед системой воздуховодов. Также гибкие вставки могут применяться для компенсации температурной деформации в системе воздуховодов.

Гибкие вставки круглого сечения могут иметь как ниппельное, так и фланцевое соединение, а прямоугольного сечения имеют фланцевое соединение из шины или уголка.

При монтаже поперечный шов гибкой вставки рекомендуется проклеивать и промазывать силиконом. Приклеивать желательно строительным феном или клеем мгновенного действия с пластификатором на основе цианакрилата например Loctite.

Наша компания выпускает гибкие вставки круглого сечения любых диаметров в пределах от 100 мм до 1250 мм.

ООО «ТПФ «СтройВент» изготавливает и продает гибкие вставки круглого сечения для воздуховодов.

Данный вид фасонных изделий используется для:

  • Уменьшения шума и вибрации в системах вентиляции;
  • Компенсации температурной деформации сети воздуховода.

Качественные и недорогие вставки

Мы предлагаем купить гибкие вставки круглого сечения диаметром от 100 до 1250 мм, выполненные из оцинкованной стали и полос армированного поливинилхлорида.

Продукция отличается:

  • Высоким качеством;
  • Удобством монтажа;
  • Ценовой доступностью.

Заказать изделия нужного типоразмера с доставкой по Санкт-Петербургу и в любой другой населенный пункт страны могут юридические лица, с которыми компания «СтройВент» заключит соответствующий договор.

Потенциальным клиентам рекомендуем ознакомиться с прайс-листом, представленным на нашем сайте!

Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону +7 (812) 325-52-22 или отправляйте заявку на e-mail [email protected].

Сделать заказ

www.stroyvent-spb.ru

Вставка гибкая круглого сечения, ООО Венти, г. Москва

Гибкая вставка является одним из неотъемлемых компонентов любой системы вентиляции с воздуховодами круглого сечения. Их применение позволяет уменьшить до минимальных пределов вибрационную нагрузку, передаваемую от вентилятора к вентиляционным каналам. Это, в свою очередь, позволяет решить сразу две задачи:

  • Значительно снизить уровень создаваемых при эксплуатации вентиляции шумов;
  • Существенно увеличить срок службы всей конструкции и ее отдельных элементов, благодаря нивелированию деструктивного воздействия вибрации.

Гибкие вставки используют в системах вентиляции, по которым осуществляется транспортировка неагрессивной среды. Классифицируют вставки по диаметру воздуховодов и всасывающих патрубков вентиляторов. Кроме того, различной может быть длина самого изделия.

Технические характеристики

Вставка гибкая круглого сечения
Ниппельное соединение
Диаметр, ммДлинна, ммЦенаДлинна, ммЦена
100150230240380
125150240240390
140150250240400
160150260240420
180150280240450
200150290240470
225150310240510
250150310240510
280150360240580
315150390240640
355150470240770
400150530240860
450150600240970
5001506702401070
5601507502401210
6301508502401360
7101509402401500
80015011102401780
90015012602402010
100015014002402240
112015014302402300
125015014602402360

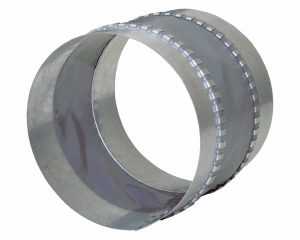

Устройство

Круглые гибкие вставки представляют собой конструкцию из двух ниппелей или муфт, которые соединены между собой при помощи тканевой прокладки. Для их изготовления применяют такие материалы:

  • Ниппели или муфты созданы из оцинкованной стали толщиной 0,5 – 1,2 мм;
  • Тканевая вставка выполнена их прогрессивных пластифицированных материалов, например, из неопрена.

Тканевая лента поглощает создаваемые вентилятором вибрации, что позитивно отражается на работе всей системы.

Гибкая вставка способна работать в условиях достаточно большого давления воздуха при температурном режиме от -40˚С до +80˚С. Помимо всего прочего, она также выполняет роль компенсатора температурной деформации в сети вентиляционных каналов.

В нашей компании вы можете приобрести не только гибкие вставки стандартных типоразмеров, но и заказать изготовление изделий с уникальными параметрами. В любом случае «Венти» гарантирует вам безупречное качество и наилучшие цены.

Перейти в прайс-лист


Заказать гибкую вставку круглого сечения вы можете по следующим телефонам:

8-800-222-17-13
+7 (495) 989-63-58
+7 (926) 838-50-82

xn--b1agjtz.xn--p1ai

Гибкие вставки – ТехВентПром

Вставки гибкие для вентиляторов

Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -50 °С до + 80 °С и влажности до 60%.

Материал, из которого изготавливаются вставки комбинированные: “сталь оцинкованная, материал армированный с пвх покрытием, сталь оцинкованная”. Возможно изготовление гибких вставок в термостойком исполнении (из тканей стеклянных конструкционных) для вентиляторов в жаростойком исполнении и вентиляторов дымоудаления.

Габаритные и присоединительные размеры гибких вставок

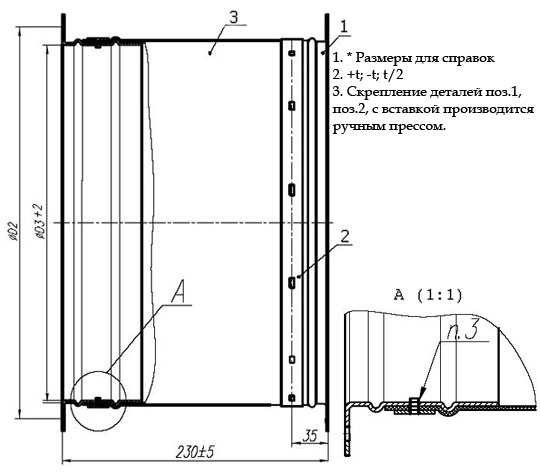

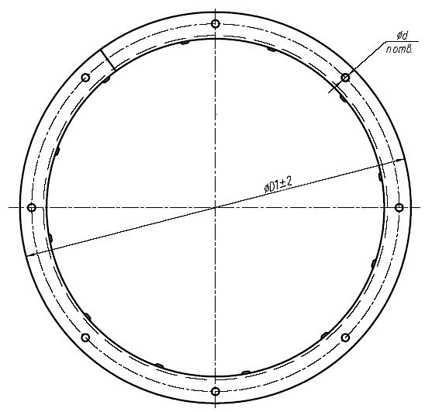

Гибкие вставки круглые ГВкр

Габаритные и присоединительные размеры гибких вставок круглых

Габаритные размеры гибких вставок круглых ГВкр

№ вентилятора

D1

D2

D3

d

n

Масса, кг

2

248

232

203

7

8

1,08

2,5

300

280

253

7

8

1,52

3,15

367

345

320

7

8

2,18

4

455

430

405

7

8

3,13

5

550

530

510

9

16

4,29

6,3

690

660

640

9

16

6,31

8

880

850

820

12,5

16

14,1

10

1075

1040

1010

12,5

16

17,6

12,5

1360

1310

1260

12,5

24

23,7

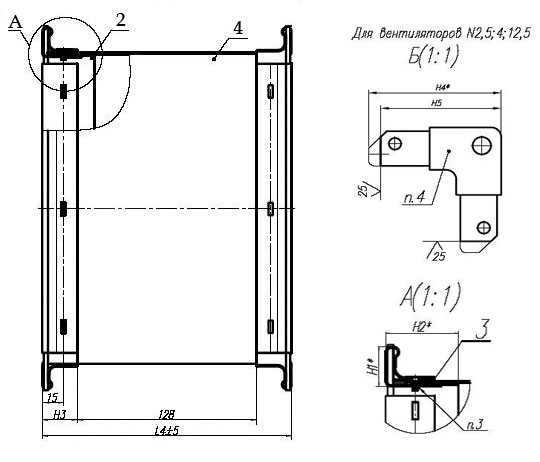

Гибкие вставки квадратные ГВкв

Габаритные и присоединительные размеры гибких вставок квадратных

1.* Размеры для справок
2. +t; -t; t/2
3. Скрепление деталей поз.1, поз.2, поз.3 с вствкой производится ручным пресом.
4. Для вентиляторов № 2,5; 4; 12,5 подрезать уголок поз.5 для сверловки отверстий для крепления к выходному патрубку.

Габаритные размеры гибких вставок квадратных ГВкв

№ вентилятора

L1

L2

l1

n1

A1

A2

a

d

n

b

b2

n1

B

h2

h3

h4

L4

h5

H5

Масса, кг

2

100

184

100

1

165

144

10,5

8

8

22

50

2

100

20

28

25

178

65

59

0,96

2,5

100

229

100

1

210

184

13

8

8

22

70

2

140

1,12

3,15

200

269

100

2

250

225

12,5

8

12

30

85

2

170

1,27

4

200

329

100

2

310

285

12,5

8

12

45

65

3

195

1,51

5

300

399

100

3

380

355

12,5

8

16

55

80

3

240

1,77

6,3

400

494

100

4

475

445

15

8

20

70

100

3

300

2,12

8

600

623

150

4

600

565

17,5

10

16

30

125

4

500

29

34

28

184

105

95

3,19

10

750

772

150

5

750

705

22,5

10

20

45

155

4

620

3,88

12,5

750

952

150

5

930

880

25

10

24

50

195

4

780

4,75

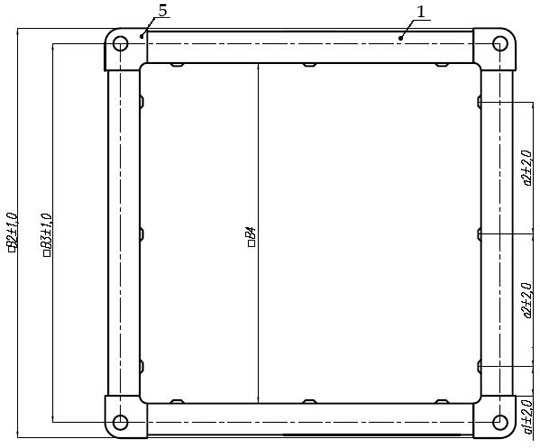

Гибкие вставки квадратные из оцинкованной стали ГВквц

Габаритные размеры гибких вставок квадратных ГВквц

№ вентилятора

B2

B3

B4

a1

a1

Масса, кг

2

180

160

140

20

43

0,98

2,5

215

195

175

20

61

1,11

3,15

260,5

241

220,5

20

84

1,28

4

320

300

280

30

103

1,50

5

390

370

350

42

84

1,76

6,3

481

461

441

53

107

2,13





Цены по запросу

www.tehventprom.ru

Вставка гибкая прямоугольного сечения, ООО Венти, г. Москва

Несмотря на то, что по основным техническим параметрам воздуховоды с круглым сечением превосходят прямоугольные аналоги, именно последние являются наиболее распространенным типом вентиляционных каналов. Это объясняется рядом их эксплуатационных и потребительских преимуществ, которые иногда играют доминирующую роль при определении конструктивных характеристик всех компонентов вентиляционной системы.

Технические характеристики

Длина L = 150 мм.Длина L = 240 мм.
Размер, ммЦенаРазмер, ммЦенаРазмер, ммЦенаРазмер, ммЦена
100х100180500х300720100х100290500х3001150
150х100220500х350760150х100360500х3501220
150х150270500х400800150х150430500х4001280
200х100270500х450850200х100430500х4501360
200х150310600х200710200х150500600х2001120
200х200350600х250760200х200570600х2501220
250х100310600х300800250х100500600х3001290
250х150350600х350850250х150570600х3501360
250х200400600х400890250х200640600х4001430
250х250440700х300885250х250720700х3001430
300х100350700х350940300х100570700х3501500
300х150400700х400980300х150640700х4001580
300х200440700х4501030300х200710700х4501650
300х250490700х5001070300х250780700х5001720
300х300530800х300980300х300860800х3001580
400х150490800х3501030400х150780800х3501650
400х200530800х4001070400х200860800х4001720
400х250580800х5001160400х250930800х5001860
400х300620800х6001250400х3001000800х6002000
400х400700900х4001160400х4001140900х4001860
450х200580900х4501200450х200930900х4501940
450х250620900х5001250450х2501000900х5002000
450х3006701000х3001160450х30010701000х3001860
450х4007601000х4501290450х40012101000х4502080
500х2006201000х5001340500х20010001000х5002150
500х2506601000х6001420500х25010701000х6002290

Одним из главных недостатков любой системы вентиляции является создаваемая электродвигателем и крыльчаткой вентилятора вибрация, что приводит также и к повышенному образованию шума работающей конструкцией. Гибкая вставка позволяет эффективно и с небольшими затратами минимизировать негативное воздействие вибрационных нагрузок путем их гашения непосредственно на участке между вентилятором и воздуховодом.

Устройство и варианты выбора

Размеры гибких вставок соответствуют определенным стандартам и определяются моделью и типоразмерами использованного вентилятора и параметрами воздуховодов. Однако по желанию заказчика возможно изготовление гибкой вставки с оригинальными габаритными размерами.

Конструктивно гибкая вставка представляет собой три элемента:

  • Прямоугольный фланец из шины для крепления к вентилятору;
  • Аналогичный узел для фиксации к вентиляционному каналу;
  • Тканевая лента, закрепляемая между фланцами.

Фланцы изготовлены из долговечного оцинкованного металла, мягкая вставка между ними – из пластифицированной капроновой ткани.

Надежные и качественные гибкие вставки производства ООО «Венти» обеспечивают снижение шумов и вибраций, а также отличаются длительным сроком службы и наиболее доступной ценой на столичном рынке.

Перейти в прайс-лист


Заказать гибкую вставку прямоугольного сечения вы можете по следующим телефонам:

8-800-222-17-13
+7 (495) 989-63-58
+7 (926) 838-50-82

xn--b1agjtz.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
