Logamax u054 24k – Инструкция на Котёл настенный газовый Logamax U 054-24 K бренда Buderus

Отопительный котел Buderus Logamax U054-24K цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип отопительного котла газовый
Число контуров двухконтурный
Минимальная мощность обогрева 7.8 кВт
Максимальная мощность обогрева 24 кВт
КПД 91.35 %
Способ установки настенный
Тип горелки газовая
Камера сгорания открытая
Энергонезависимый Нет
Автоподжиг Есть
Модуляция пламени Нет
Бункер в комплекте Нет
Встроенный бойлер Нет
Подключение теплого пола Нет
Нагнетательный вентилятор Нет
Вытяжной вентилятор Нет
Тип газового котла конвекционный
Циркуляционный насос Нет
Максимальная температура горячей воды 88 °С
Производительность горячей воды при t 35°C 12.5 л/мин
Допустимое давление сжиженного газа 97 мБар
Максимальное давление в контуре ГВС 10 бар
Минимальная тепловая нагрузка 8.2 кВт
Расширительный бак Есть
Битермический теплообменник Нет
Максимальная температура в контуре ГВС 60 °С
Варочная панель Нет
Номинальное давление газа на входе 13 мБар
Материал первичного теплообменника медь
Минимальная температура в контуре ГВС 40 °С
Максимальное давление в контуре отопления 3 бар
Напряжение сети однофазное
Максимальная тепловая нагрузка 26.7 кВт
Емкость расширительного бака 8 л
Управление системой солнечных коллекторов Нет
Программатор Нет
Индикация включения Есть
Датчик уличной температуры Нет
Пульт ДУ Нет
Индикация нагрева Есть
Автодиагностика Нет
Манометр Есть
Разъем для подключения внешнего управления Есть
Дисплей Есть
Термометр Есть
Управление электронное
Комнатный термостат Нет

naobzorah.ru

Отопительный котел Buderus Logamax U054-24 цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип отопительного котла газовый
Число контуров одноконтурный
Минимальная мощность обогрева 7.8 кВт
Максимальная мощность обогрева 24 кВт
КПД 91.35 %
Способ установки настенный
Тип горелки газовая
Камера сгорания открытая
Энергонезависимый Нет
Автоподжиг Есть
Модуляция пламени Нет
Бункер в комплекте Нет
Встроенный бойлер Нет
Подключение теплого пола Нет
Нагнетательный вентилятор Нет
Вытяжной вентилятор
Нет
Минимальная тепловая нагрузка 8.2 кВт
Номинальное давление газа на входе 13 мБар
Емкость расширительного бака 8 л
Напряжение сети однофазное
Тип газового котла конвекционный
Расширительный бак Есть
Варочная панель Нет
Циркуляционный насос Нет
Максимальное давление в контуре отопления 3 бар
Допустимое давление сжиженного газа 37 мБар
Материал первичного теплообменника медь
Битермический теплообменник Нет
Максимальная температура горячей воды 88 °С
Максимальная тепловая нагрузка 26.7 кВт
Управление системой солнечных коллекторов Нет
Термометр Есть
Манометр Есть
Программатор Нет
Датчик уличной температуры Нет
Пульт ДУ Нет
Индикация включения Есть
Управление
электронное
Комнатный термостат Нет
Разъем для подключения внешнего управления Есть
Индикация нагрева Есть
Дисплей Есть
Автодиагностика Нет

naobzorah.ru

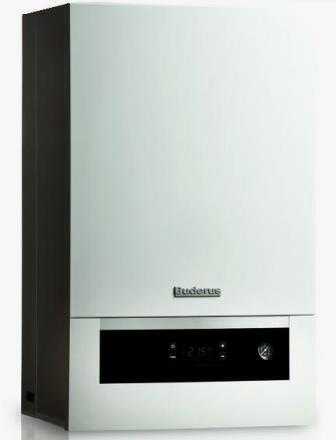

Настенный котел Buderus Logamax U054

______________________________________________________________________________________________

______________________________________________________________________________________________

Приборы и функции газового котла Buderus Logamax U054-24k/24

– Манометр давления теплоносителя.
– Прибор для работы на природном или сжиженном газе.
– Автоматический розжиг.

– Постоянное регулирование мощности.
– Автоматическая функция контроля предохранительных клапанов.
– Кабель сетевого питания без штекера.
– Многофункциональное индикаторное табло (дисплей).
– Подключаемый к шине UBA h4.
– Всесторонняя защита при помощи UBA h4 с контролем ионизации и электромагнитными клапанами.
– Функция защиты от замерзания для системы отопления и емкостного водонагревателя.
– Антиблокировочное устройство для отопительного насоса и трехходового клапана.
– Датчик температуры в подающей линии.
– Ограничитель температуры в цепи тока 24 В.
– Трехступенчатый отопительный насос с автоматическим воздухоотводчиком.
– Двухступенчатый вентилятор.
– Расширительный бак.
– Предохранительный клапан отопительной системы (Pмакс. 3 бар).
– Предохранительный клапан отопительной системы (Pмакс. 7 бар).
– Интегрированное устройство для наполнения.
– Приоритетное включение режима приготовления горячей воды.
– Интегрированный ёмкостный водонагреватель объемом 48 л из стали, покрытой эмалью.
– Расширительный бак для горячей воды 2 л.
– Магниевый защитный анод.
– 3-ходовой клапан с двигателем.

Программируемый регулятор комнатной температуры

Функции регулятора:

- Двухпроводная шинная технология, защита от обратной полярности.

- Простые интуитивно понятные настройки для регулирования температуры и управления приготовлением горячей воды.

- Предустановленные недельные программы с шестью точками переключения. Возможность ручного изменения программы.

- ЖК-дисплей с цифровым и графическим отображением статуса работы.

- Отображение текущей температуры отопления и ГВС, наружной температуры, индикация статуса работы горелки котла и кодов ошибки.

- Возможность удаленного сброса ошибки котла (в соответствии с максимально допустимым количеством попыток, установленным на плате котла).

- Использование протокола OpenTherm.

- Диапазон настройки 7-39 С с шагом настройки 0,5 °С.

Переоборудование котла Будерус Логомакс U054 на другой вид газа

При переоборудовании на другой вид газа, не предусмотренный для данного прибора, поставляется комплект деталей, необходимых для данного переоборудования. Соблюдать инструкцию, входящую в комплект деталей для переоборудования на другой вид газа.

- Выключить прибор главным выключателем (0).
- Закрыть газовый кран.
- Снять кожух.
- Снять крышку воздушной камеры (Logamax U052-24T).
- Демонтировать горелку.
- Поменять коллектор форсунок.
- Установить горелку с новым уплотнением.
- Монтаж выполняется в обратной последовательности.
- Открыть блок управления.
- Заменить кодирующий штекер.
- Проверить герметичность всех демонтированных/смонтированных деталей.
- Ввести прибор в действие и выполнить настройку подачи газа.

Гидравлические элементы газовых котлов Buderus Logamax U054-24k/24

- Циркуляционный трех-скоростной насос – высокий уровень адаптации к индивидуальным настройкам отопительной системы. Независимо от скорости работы насоса обеспечивается расход ГВС в полном объеме.

- Трехходовой переключающий клапан с автоматически подстраиваемым байпасом позволяет адаптировать котел под различные отопительные системы.

- Расширительный бак (объем 8 л, предварительное давление 0,5 бар)

- Датчик протока – ограничитель протока, фильтр грубой очистки, датчик Холла.

- Манометр, предохранительный клапан (3 бар), автоматический воздухоотводчик, предохранительный клапан ГВС (15 бар), датчик температуры ГВС, датчик давления для предотвращения эксплуатации котла с воздухом в теплообменнике.

- Устройство заполнения, кран для слива воды. Котел имеет вертикальные подключения с наружной резьбой.

Проверки и обслуживание настенных котлов Buderus Logamax U054-24k/24

Контрольный лист для проверки и техобслуживания

Вызов последнего сохраненного на UBA h4 сообщения о неисправности, сервисная функция 6.A.

Визуальный контроль системы подачи воздуха для горения/ газоотводного трубопровода.

Проверить:

- Горелку;
- Нагревательный блок;
- Сетевое давление газа;
- Настройки подачи газа;
- Герметичность газового и водяного контура;
- Предварительное давление в расширительном баке;
- Рабочее давление отопительной установки;
- Герметичность автоматического воздушного клапана и свободного хода крышки;
- Электропроводку на отсутствие повреждений;
- Настройки регулятора отопления;
- Настройки сервисных функций по акту сдачи прибора в эксплуатацию;
- Защитный анод на износ;
- Накопительный емкостный водонагреватель на отсутствие накипи.

Проверка и очистка блока отопления

- При необходимости демонтажа блока отопления закрыть сервисные краны и опорожнить прибор.
- Перед демонтажом снять предохранительное тепловое реле.
- Сполоснуть блок отопления водой.
- При сильном загрязнении используйте кипяченую воду с добавленным в нее средством для мытья посуды.
- Максимально допустимое давление при контроле герметичности составляет 4 бар.
- Установить блок отопления с новым уплотнением.
- Снова установить предохранительное тепловое реле.

Проверка предохранительного клапана системы отопления

- Его назначение заключается в том, чтобы предохранять отопительную систему и всю установку от возможного избыточного давления.

- Заводская настройка обеспечивает срабатывание клапана, когда давление в замкнутом контуре достигнет примерно 3 бар.

Регулировка давления наполнения системы отопления

- Стрелка индикатора на манометре должна показывать 1 - 2 бара.

- Если стрелка указателя стоит ниже 1 бар (при холодной системе): долить воду, пока стрелка индикатора снова не покажет 1-2 бар.

- Макс. давление при максимальной температуре воды в системе отопления не должно превышать 3 бар (открывается предохранительный клапан).

- Если давление не поддерживается: проверить расширительный бак и систему отопления на герметичность.

Проверка устройств контроля отходящего газа

- Устройство контроля отходящего газа на предохранителе потока.
- Включить котел Будерус Логомакс U054 и ввести его в действие.
- Настроить прибор на макс. номинальную тепловую мощность.
- Поднять газоотводную трубу и закрыть пластиной патрубок подключения газоотвода для отходящего газа.
- Спустя менее 2 минут прибор отключается.
- На дисплее появляется значение 1A.
- Снять пластину и вновь установить газоотводную трубу.
- Прибл. через 12 минут прибор автоматически возобновляет работу.



______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

kotly-gaz.ru

Характеристики Buderus Logamax U054-24K (Будерус Логамакс У054-24К)

Buderus Logamax U054-24K

Характеристики

Buderus Logamax U054-24K: Характеристики

Характеристики

`

газовый конвекционный котел, двухконтурный, настенный, открытая камера сгорания, мощность 24 кВт, КПД 91.35 %

17 предложений

Характеристики

Технические характеристики

Тип отопительного котла

газовый, конвекционный

Горелка

газовая

Количество контуров

двухконтурный

Тепловая мощность

7.80 - 24 кВт

Тепловая нагрузка

8.20 - 26.70 кВт

Камера сгорания

открытая

Материал первичного теплообменника

медь

Напряжение сети

однофазное

Встроенный расширительный бак

есть, 8 л

Топливо

природный газ, сжиженный газ

Расход природного газа

2.68 куб. м/час

Расход сжиженного газа

1.89 кг/час

Номинальное давление природного газа

13 мбар

Допустимое давление сжиженного газа

97 мбар

Макс. температура теплоносителя

88 °С

Температура в контуре ГВС

40 - 60 °С

Производительность горячей воды при t 35°C

12.5 л/мин

Макс. давление воды в контуре ГВС

10 бар

Макс. давление воды в контуре отопления

3 бар

Другие функции

Управление

электронное

Общие характеристики

Установка

настенная

Canpol (пластиковая)

Функции

индикатор включения, термометр, манометр, автоподжиг

Объектив

Особенности

дисплей, подключение внешнего управления

Другие функции и особенности

Защита

газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, защита от блокировки насоса

Подключение

Патрубок подключения газа

3/4"

Патрубок подключения контура отопления

3/4"

Патрубок подключения контура ГВС

1/2"

Диаметр дымохода

100 мм

Габариты и вес

Размеры (ШхВхГ)

400x735x360 мм

Технические параметры

Дополнительно

Дополнительная информация

устройство для доливки воды

5 (из 5 возможных)

product-test.ru

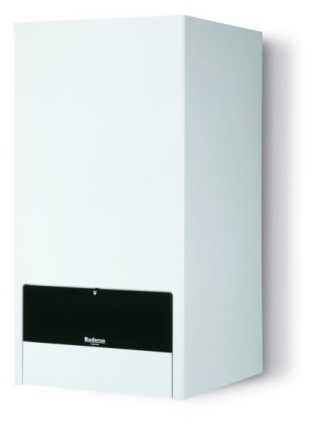

Котел настенный Buderus Logamax U054-24K кВт

Настенные газовые отопительные котлы Buderus Logamax U054 с закрытой камерой сгорания и Logamax U054 с открытой камерой сгорания.
Диапазон мощности котлов 7,8 - 28 кВт.

Применение

  • Одно- и двухконтурные газовые котлы Logamax U054 с открытой камерой сгорания и Logamax U052 с закрытой камерой сгорания предназначены для обогрева и горячего водоснабжения загородных домов и других жилых помещений площадью до 300 кв м.

Современный газовый настенный котел

  • Битермический теплообменник котла, изготовленный из высококачественной меди, способен обеспечить несколько точек водоразбора одновременно.
  • Котел предназначен для работы в системе отопления с давлением до 3 бар, превышение которого не допускает предохранительный клапан. Есть возможность применения антифриза.
  • Широкий диапазон модулирования производительности горелки в интервале от 33 до 100 % (7,8 – 24 кВт).
  • Электронное зажигание.
  • Расход горячей воды при ΔТ=35°C до 12,5 л/мин.
  • Возможно применение комплекта перенастройки газового котла с природного на сжиженный газ типа Пропан-Бутан.
  • Системы управления котла позволяют обеспечить подачу котловой воды в 4 независимые отопительные контура, включая систему «теплый пол» с обязательным подключением смесительного клапана для поддержания необходимой температуры в линии подающей магистрали.
  • Возможна эксплуатация в погодозависимом режиме, регулирование модулированной горелки по наружной или комнатной температуре.
  • Встроенный мембранный расширительный бак объемом 8 л компенсирует температурные расширения теплоносителя при нагреве.
  • Высокий коэффициент полезного действия от 90 до 92%.
  • Высочайшее качество исполнения подтверждено Европейской маркировкой CE.

Экологически чистый режим работы

  • Настенные котлы оснащены низкоэмиссионной атмосферной газовой горелкой с полным предварительным смешиванием, которая работает тихо и с минимальным количеством вредных выбросов (NOx до 137 мг/кВтч) в атмосферу.

Простое и удобное управление

  • Два поворотных переключателя в качестве органов управления, не требующие пояснения символы и температурный дисплей
  • Регулирующие функции, согласованные с гидравликой установки.
  • Свободный выбор места установки системы управления на этаже.

bigwarm.ru

Buderus Logamax U054 24 K

Внешний вид Buderus Logamax U054 24 K Характеристики Buderus Logamax U054 24 K
Производитель Buderus
Назначение Отопление и ГВС
Тип теплообменника Битермический
Материал теплообменника первичного/вторичного медь
Камера сгорания открытая
Мощность , кВт 24
Диаметр дымохода, мм 131
Отапливаемая площадь, кв.м 200
Производительность ГВС, л./мин 11.4
Встроенный бойлер нет
Цифровой дисплей есть
Комнатный термостат в комплекте нет
Расход природного/сжиженного газа при номинальной мощности, нм3/ 2,92/2,01
Возможность работы на сжиженном газе есть
Номинальное входное давление природного газа, мбар 13
Максимальное давление в контуре отопления, бар 3
Объем расширительного бака, л 8
Электрическая мощность/Напряжение 100/220
Присоединительные размеры отопление/ГВС/Газ, дюйм 3/4 1/21 3/4
Габаритные размеры, мм 735 х 400 х 360
Вес, кг 37,5
Гарантия 2
Родина бренда Германия
Страна изготовителя Турция



Описание настенного газового котла Buderus Logamax U054 24 K

Настенные газовые отопительные котлы Buderus Logamax U052 с закрытой камерой сгорания и Logamax U054 с открытой камерой сгорания.
Диапазон мощности котлов 7,8 - 28 кВт.
  • Одно- и двухконтурные газовые котлы Logamax U054 с открытой камерой сгорания и Logamax U052 с закрытой камерой сгорания предназначены для обогрева и горячего водоснабжения загородных домов и других жилых помещений площадью до 300 кв м.
  • Битермический теплообменник котла, изготовленный из высококачественной меди, способен обеспечить несколько точек водоразбора одновременно.
  • Котел предназначен для работы в системе отопления с давлением до 3 бар, превышение которого не допускает предохранительный клапан. Есть возможность применения антифриза.
  • Широкий диапазон модулирования производительности горелки в интервале от 33 до 100 % (7,8 – 24 кВт).
  • Электронное зажигание.
  • Расход горячей воды при ΔТ=35°C до 12,5 л/мин.
  • Возможно применение комплекта перенастройки газового котла с природного на сжиженный газ типа Пропан-Бутан.
  • Системы управления котла позволяют обеспечить подачу котловой воды в 4 независимые отопительные контура, включая систему «теплый пол» с обязательным подключением смесительного клапана для поддержания необходимой температуры в линии подающей магистрали.
  • Возможна эксплуатация в погодозависимом режиме, регулирование модулированной горелки по наружной или комнатной температуре.
  • Встроенный мембранный расширительный бак объемом 8 л компенсирует температурные расширения теплоносителя при нагреве.
  • Высокий коэффициент полезного действия от 90 до 92%.
  • Высочайшее качество исполнения подтверждено Европейской маркировкой CE.
  • Настенные котлы оснащены низкоэмиссионной атмосферной газовой горелкой с полным предварительным смешиванием, которая работает тихо и с минимальным количеством вредных выбросов (NOx до 137 мг/кВтч) в атмосферу.
  • Два поворотных переключателя в качестве органов управления, не требующие пояснения символы и температурный дисплей
  • Регулирующие функции, согласованные с гидравликой установки.
  • Свободный выбор места установки системы управления на этаже.
  • Быстрый и простой монтаж благодаря безопасной конструкции узлов
  • Большой выбор комплектующих для вентиляционных каналов и дымоходов

Производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию без предварительного уведомления.
Пожалуйста, сверяйте информацию о товаре с информацией на официальном сайте фирмы-производителя.

Сопутствующие товары для Buderus Logamax U054 24 K

pro-itr.ru

Котел Buderus Logamax U054-24K - 49 900 ₽ в Екатеринбурге и Челябинске

Современный газовый настенный котел

  • Битермический теплообменник котла, изготовленный из высококачественной меди, способен обеспечить несколько точек водоразбора одновременно.
  • Котел предназначен для работы в системе отопления с давлением до 3 бар, превышение которого не допускает предохранительный клапан. Есть возможность применения антифриза.
  • Широкий диапазон модулирования производительности горелки в интервале от 33 до 100 % (7,8 – 24 кВт).
  • Электронное зажигание.
  • Расход горячей воды при ΔТ=35°C до 12,5 л/мин.
  • Возможно применение комплекта перенастройки газового котла с природного на сжиженный газ типа Пропан-Бутан.
  • Системы управления котла позволяют обеспечить подачу котловой воды в 4 независимые отопительные контура, включая систему «теплый пол» с обязательным подключением смесительного клапана для поддержания необходимой температуры в линии подающей магистрали.
  • Возможна эксплуатация в погодозависимом режиме, регулирование модулированной горелки по наружной или комнатной температуре.
  • Встроенный мембранный расширительный бак объемом 8 л компенсирует температурные расширения теплоносителя при нагреве.
  • Высокий коэффициент полезного действия от 90 до 92%.
  • Высочайшее качество исполнения подтверждено Европейской маркировкой CE.

Применение

  • Одно- и двухконтурные газовые котлы Logamax U054 с открытой камерой сгорания и Logamax U052 с закрытой камерой сгорания предназначены для обогрева и горячего водоснабжения загородных домов и других жилых помещений площадью до 300 кв м.

Экологически чистый режим работы

  • Настенные котлы оснащены низкоэмиссионной атмосферной газовой горелкой с полным предварительным смешиванием, которая работает тихо и с минимальным количеством вредных выбросов (NOx до 137 мг/кВтч) в атмосферу.

Простое и удобное управление

  • Два поворотных переключателя в качестве органов управления, не требующие пояснения символы и температурный дисплей
  • Регулирующие функции, согласованные с гидравликой установки.
  • Свободный выбор места установки системы управления на этаже.

Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

  • Быстрый и простой монтаж благодаря безопасной конструкции узлов
  • Большой выбор комплектующих для вентиляционных каналов и дымоходов
Технические характеристики
ХарактеристикаЕд. измеренияU054-24

Тип - газовый настенный
Номинальная тепловая мощность кВт 24
Номинальная тепловая нагрузка кВт 26,2
КПД при 100% тепловой мощности % 91
Число контуров - 2
Тип камеры сгорания - открытая
Диаметр дымохода мм 130
Температура дым. газов при min/max мощности °С 86/116
Max расход природного газа куб.м/час 2,63
Max расход сжиженного газа кг/час 1,94
Допустимое давление природного газа мбар 10,5 - 16
Допустимое давление сжиженного газа бар 28 - 37
Температура (гор. вода) °С 40 - 60
Температура (отопление) °С 82
Уд. расход гор. воды при ΔT = 20°C л/мин 11,4
Объем расширительного бака л 8
Класс защиты IP X4D
Напряжение B 230
Потребляемая мощность Вт 155
Габариты мм 735x400x360
Вес нетто кг 37,5

osoo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
