Лучевая система отопления

Существующее на сегодняшний день многообразие схем обогрева зданий позволяет без труда выбрать оптимальный вариант теплоснабжения. Однако не все из них могут быть достаточно эффективными в случае обеспечения теплом домов со сложной конфигурацией или многокомнатной планировкой. И в трудных проектах хорошо зарекомендовала себя современная лучевая система отопления, пока не очень популярная, но постепенно получающая признание и у специалистов, и владельцев недвижимости.

В отличие от других такая схема предусматривает индивидуальный нагрев каждого из установленных приборов отопления, т.е. и подача, и отвод теплоносителя осуществляется параллельно по отдельно подведенным к радиатору трубам. Внешне конфигурация этой системы напоминает лучи, расходящиеся в разные стороны от источника тепла, что и дало ей название.

Лучевое отопление может быть организовано одно- или двухтрубным. Наибольшее применение находит второй вариант, отличающийся более высокими показателями по теплоотдаче, а, следовательно, большей эффективностью.

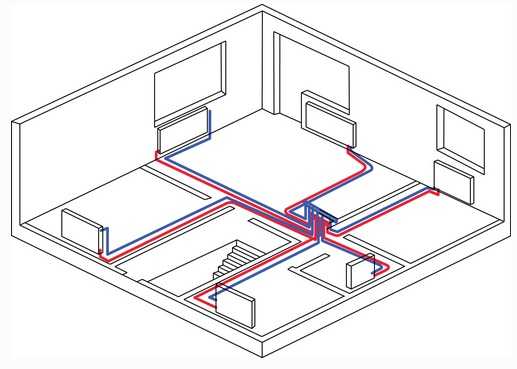

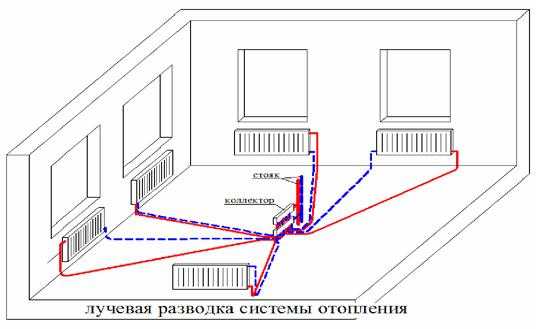

Рисунок 1 – Общая схема лучевой системы отопления

Структура системы лучевого отопления

Любая отопительная система имеет в своей структуре источник тепла (котел, печь, бойлер), приборы обогрева (радиаторы, конвекторы), трубы, запорную и регулирующую арматуру и в большинстве случаев циркуляционный насос. Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор.

Многие из перечисленных структурных составляющих стандартны, поэтому останавливаться на их описании нецелесообразно. Ниже будут рассматриваться только те из них, к которым предъявляются особые требования.

Источники тепла

Как известно, это основной агрегат любой системы обогрева дома, к выбору которого следует подходить обоснованно. Лучевая схема конструктивно достаточно сложна и, соответственно, требует мощного оборудования.

При выборе мощности котла нужно учитывать, что разветвленная сеть трубопроводов, укладываемая при лучевом отоплении, как правило, в конструкции пола, обусловливает несколько большие теплопотери, влияющие на эффективность системы в целом.

Коллектор отопления

Вторым по важности элементом в такой системе теплоснабжения является коллектор. Он представляет собой устройство в виде короткой трубы с многочисленными патрубками для подключения радиаторов. В литературе часто можно встретить другое его название – гребенка.

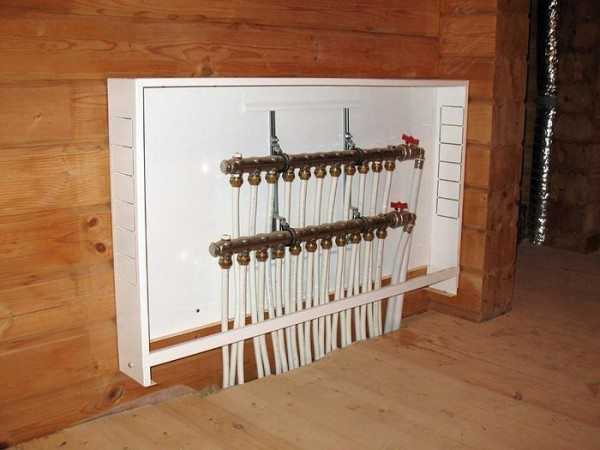

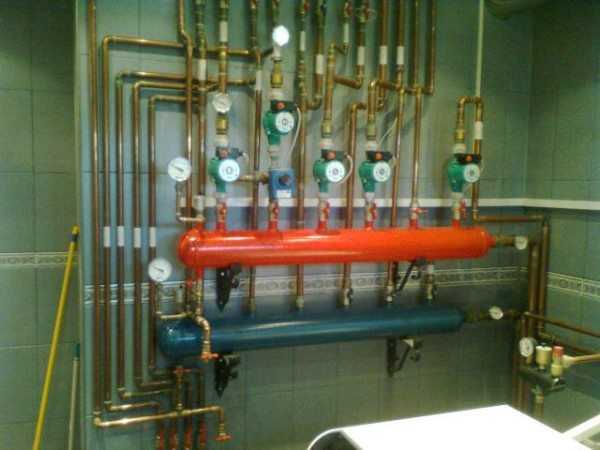

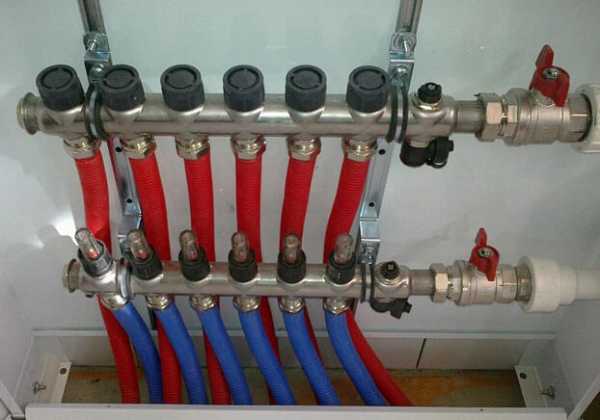

Рисунок 2 – Отопительный коллектор

Размеры коллектора можно регулировать в процессе эксплуатации, добавляя новые секции по мере подключения новых отопительных приборов.

Основная его функция заключается в централизованном распределении теплоносителя от источника тепла к отопительным приборам. Так же он позволяет регулировать интенсивность нагрева каждого из них, а также отключать отдельный контур для ремонта или плановой замены без влияния на работу системы за счет установки различного вида запорной и терморегулирующей арматуры.

Лучевое отопление, как двухтрубная система, подразумевает использование двух коллекторов: подачи и отвода, устанавливаемые, как правило, спарено. А для размещения всего узла рекомендуется применение специального шкафа, который не только обеспечит свободный доступ к оборудованию, но и скроет его неэстетичный вид.

Следует отметить, что использование коллекторов в отопительной схеме делает ее легкомодернизируемой и позволяет подключать в систему «Умный дом». Специально установленные датчики предоставляют возможность автоматического регулирования степени нагрева теплоносителя в зависимости от колебаний температуры в помещениях, а также дистанционного управления обогревом дома.





Циркуляционный насос

Система лучевого отопления подразумевает, как правило, принудительную циркуляцию теплоносителя, поэтому обязательно требует установку насоса.

При выборе модели циркуляционного насоса следует учитывать не только его мощность, но и такой параметр, как скорость перекачивания воды в единицу времени.

В зависимости от сложности конфигурации схемы, а также протяженности трубопроводов может потребоваться два устройства, монтируемых как на подаче, так и на обратке.

Трубы

Для организации лучевой схемы теплоснабжения могут использоваться металлические, металлопластиковые и полипропиленовые трубы. При выборе конкретного вида следует исходить не только из стоимости изделий, но и трудоемкости монтажа и ремонта. В связи с этим наибольшее применение нашел вариант из пластика.

При приобретении труб необходимо учитывать, что их диаметр должен соответствовать габаритам входов и выходов котла и коллектора. При необходимости допускается использование переходников.

Основные преимущества и недостатки лучевой отопительной системы

Организация схемы лучевого отопления предопределила ряд ее преимуществ, среди которых нужно отметить:

  • надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
  • независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
  • сбалансированность — все отопительные приборы нагреваются равномерно;
  • возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
  • простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
  • возможность модифицирования системы на любом этапе создания и эксплуатации;
  • эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.





Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков:

  • высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
  • необходимость в грамотном и качественном монтаже во избежание проблем в будущем.

Существующие схемы и нюансы монтажа лучевой системы

Классический вариант такого теплоснабжения предусматривает установку отопительных коллекторов на каждом из этажей или частей (при сложной конфигурации) здания.

При этом коллекторы монтируются на стенах (в существующих или заранее предусмотренных нишах) или размещаются в специальных шкафах, а система трубопроводов прокладывается по черновому полу, как правило, до выполнения стяжки.

При проектировании лучевой системы рекомендуется заранее определить и подготовить места установки оборудования, отопительных приборов, а также продумать схемы разводки трубопроводов.

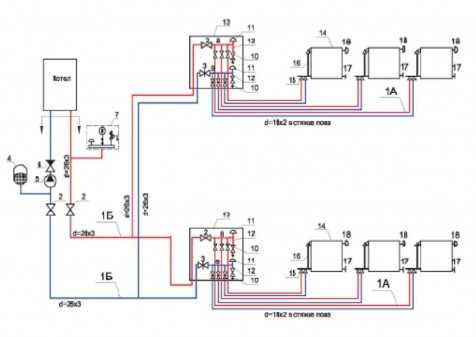

Рисунок 3 – Схема монтажа лучевой системы отопления

Если коллектор расположен выше радиаторов, в нем со временем будет накапливаться воздух. Для исключения этого требуется обязательная установка автоматических воздухоотводчиков.

Существует также вариант, при котором отопительные приборы размещены уровнем выше, т.е. гребенка монтируется на цокольном этаже или подвале. В этом случае трубопроводы прокладываются по стенам, которые в последующем для придания им эстетичного вида обшиваются конструкциями различного вида (гипсокартонными листами, панелями ПВХ и т.д.).

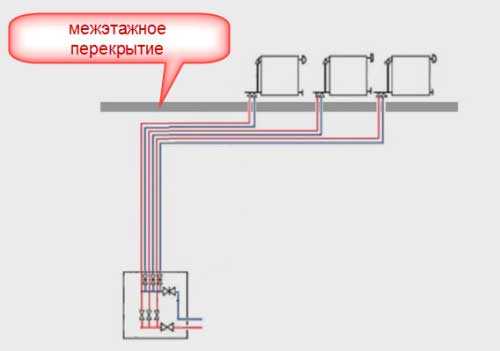

Рисунок 4 — Лучевое отопление с нижним расположением коллектора

В двухэтажных небольших по площади домах иногда можно встретить и схему с применением одного коллекторного узла, обеспечивающего обогрев обоих уровней. В этом случае требуется приобретение достаточно мощного насоса, способного прокачивать теплоноситель на все этажи. Но так как стоимость соответствующего оборудования довольно высока, такой вариант практически не применяется.

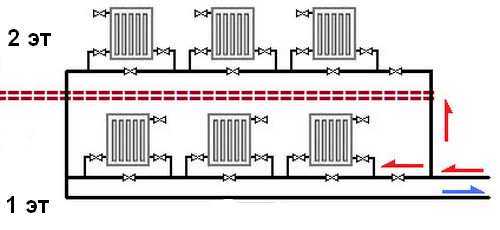

Рисунок 5 – Схема лучевого обогрева двухэтажного дома с одним коллекторным узлом



otopleniex.ru

Лучевая система отопления частного дома своими руками

Содержание статьи:

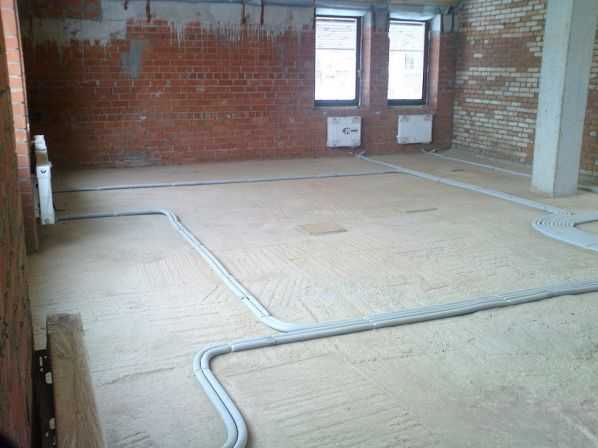

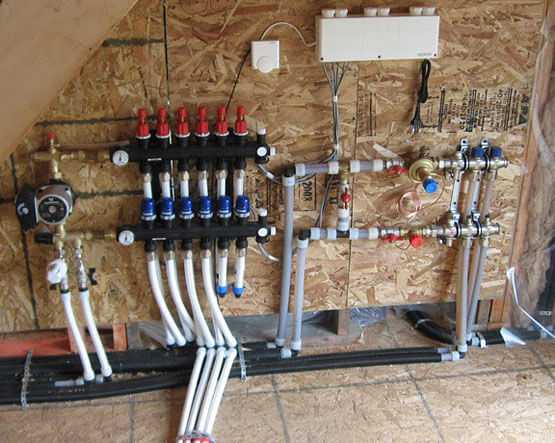

Фото лучевой разводки отопления

Эффективность работы системы отопления зависит от множества факторов. К ним относятся материалы изготовления труб и приборов, правильно выбранный котел и профессионально составленная схема прокладки магистрали. Последнее влияет не только на качество работы, но и на безопасность и долговечность. Для загородных коттеджей большой площадью чаще всего используется лучевая система отопления частного дома своими руками. В чем ее особенность и почему она эффективнее стандартной разводки труб?

Лучевая схема отопления

Традиционно прокладка труб выполняется вдоль стен. Однако такая методика неприемлема для домов с большой площадью и несколькими этажами. Главным недостатком является быстрое остывание теплоносителя. Решить эту проблему может лучевая система отопления двухэтажного дома с распределением горячей воды по отдельным контурам. Но сначала нужно узнать, что такое лучевая система отопления – фото и видеоматериалы помогут в этом.

Принцип проектирования заключается в создании отдельных контуров, каждый из которых подключается к одному или нескольким приборам (радиатор, теплый пол и т.д.). При этом разводка трубопроводов делается не по стене, а по полу. Правильно смонтированная лучевая система отопления своими руками имеет несколько преимуществ:

  • Равномерное распределение теплоносителя по всем приборам. Фактически отсутствует температурная разница, как при последовательном подключении – чем дальше радиатор от котла, тем ниже в нем температура воды;
  • Возможность регулировать уровень нагрева в каждом отдельном контуре. Для этого необходимо установить двухходовой (трехходовой) клапан;
  • Лучевая разводка отопления дает возможность проводить ремонтные или профилактические работы без отключения всей системы;
  • Уменьшение гидравлических потерь. Это связано с тем, что трубы прокладываются с минимальным количеством угловых соединений.

Однако лучевая разводка радиаторного отопления имеет и недостатки. Во-первых – она может быть только двухтрубная. Остывший теплоноситель необходим для смешивания с горячим потоком с целью минимизации затрат на нагрев воды и автоматического регулирования ее температуры. Если обратная труб будет проходить отдельно от основных – установить узел смешивания будет практически невозможно.

Ошибочным является мнение о сильно увеличенном расходе материалов для монтажа. Если правильно составить схему прокладки труб, то выясниться, что лучевая разводка системы отопления будет в некоторых случаях экономнее.

Для этого нужно правильно подойти к вопросу создания предварительной проектной документации.

Лучевое отопление своими руками

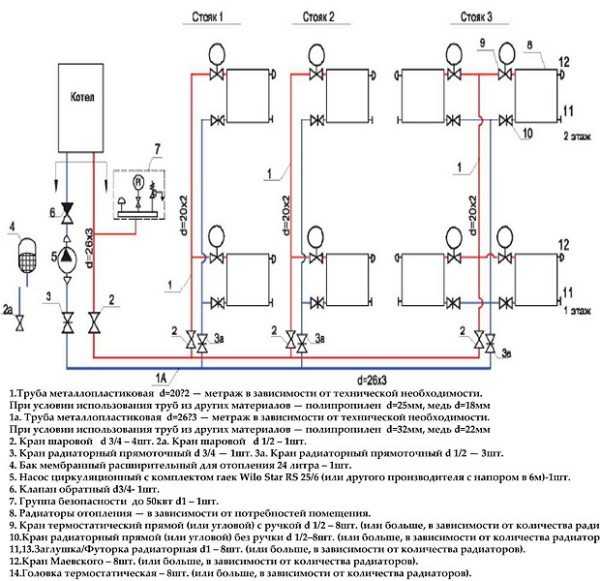

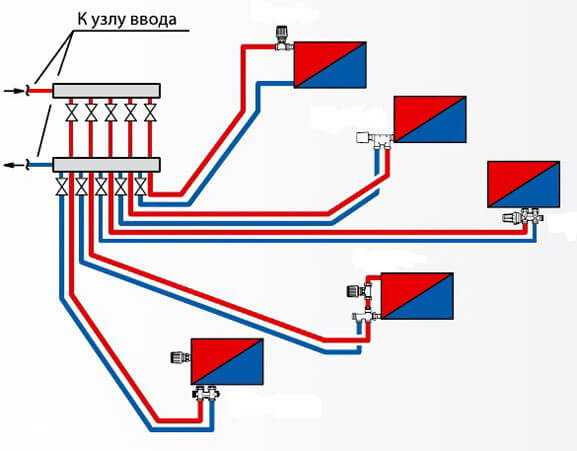

Пример схемы лучевого отопления

Можно ли сделать профессиональный чертеж лучевой системы отопления двухэтажного дома? Это вполне реально, если применить комплексный подход к решению этой задачи. Для этого потребуются начальные навыки проектирования (создание элементарных чертежей), знание основ работы отопления. Если же уверенности в собственных силах нет – рекомендовано обратиться в специализированные проектные компании.

Для тех кто хочет сделать лучевую систему отопления частного дома своими руками, работу следует разбить на несколько этапов:

  1. Кран Маевского (воздухоотводчик)

    Анализ состояния помещения. Главным условием для прокладки труб является отсутствие чистового пола. Он может быть обустроен только после прокладки магистралей.

  2. Места установки радиаторов
    . Их монтаж рекомендован на наружных стенах под оконными конструкциями, так как здесь самые большие тепловые потери.
  3. Составление плана дома. В нем сначала отмечаются исходные данные, необходимые для двухтрубной лучевой системы отопления – расположение котла и радиаторов.
  4. В плане указывается прокладка трубопроводов. Для двухэтажного дома сначала планируется монтаж центрального распределительного коллектора, к которому будут подключены отдельные контуры.
  5. Запорная и предохранительная аппаратура. Лучевая схема отопления должна иметь группы безопасности и запорную арматуру. К ним относятся краны Маевского (воздухоотводчики), манометры, термометры, краны перекрытия и коллектора. Их порядок установки обязательно указывается на схеме.

Последний пункт очень важен, так как для стандартной разводки труб достаточно установить один воздухоотводчик. В нашем случае их количество должно быть равно числу контуров в системе. Это необходимо для того, чтобы лучевая система отопления частного дома работала нормально, без возникновения воздушных пробок. Кран Маевского устанавливается в самой высокой точке контура. Обычно это верхний патрубок радиатора.

Коллекторная или лучевая разводка труб

Схема простейшего коллектора

Основным элементом системы, без которого лучевое отопление дома невозможно – коллектор. Он предназначен для распределения теплоносителя от центральной магистрали по отдельным контурам. Внешне коллектор представляет собой полый цилиндр с патрубком для входа (выхода) воды и соединительными элементами, к которым подключаются контуры системы.

Для того, чтобы двухтрубная лучевая система отопления функционировала нормально потребуется два типа коллекторов:

  • Входной. Для оптимальной работы комплектуется насосом и двухходовых (трехходовым) распределительным клапаном. Для функционирования последнего понадобится термометр, установленный в корпус коллектора. Получая от него значения текущей температуры воды в лучевой разводке отопления, клапан смешивает горячий и остывший теплоноситель. Таким образом происходит автоматическая регуляция тепла в трубах.
  • Выходной. После того как жидкость прошла полный цикл по контурам, она должна снова вернуться в котел для дальнейшего нагрева. Для ее сбора устанавливают выходной коллектор. На его патрубки можно поставить дополнительные устройства регулирования – балансировочные расходометры. С их помощью температуру воды каждого контура в лучевой разводке радиаторного отопления можно изменить, регулирую пропускную способность патрубков.

На первый взгляд при проектировании системы можно обойтись без коллектора, просто сделав распределение с помощью тройников. Однако в таком случае у лучевой разводки системы отопления будут наблюдаться сбои в работе. Без насосов, распределительных и регулирующих механизмов возникает вероятность «простоя» некоторых контуров – теплоноситель попросту не будет в них циркулировать.

Трубы: требования к материалу

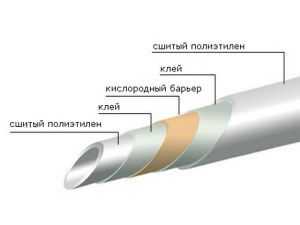

строение трубы из сшитого полиэтилена для отопления

Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

В конструкции трубы из сшитого полиэтилена должна быть воздухонепроницаемая прослойка.

Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

Помимо этого при выборе труб нужно обратить внимание на такие факторы:

  • Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм;
  • Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

Советы по монтажу лучевой системы

В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

Если дом достаточно большой, то распределительных коллекторов может быть несколько. Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике.

Нельзя оставлять коллектора в цементной стяжке или скрывать за несъемными декоративными панелями.

Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура:

  • Манометры и термометры. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами;
  • Защитная арматура. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления;
  • Запорная арматура. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

В настоящее время применение лучевой системы отопления для частного дома является оптимальным вариантом. Но только в том случае, если монтаж стандартной невозможен из-за низкой эффективности. Поэтому нужно предварительно рассчитать два варианта. Сделать это можно с помощью специальных программ, например – Valtec, Oventrop CO или Kan CO.

Для лучшего понимания практической стороны монтажа лучевой системы отопления фото не совсем подходят. Поэтому рекомендовано ознакомиться с видеоматериалом, где объясняется специфика установки коллекторов и подключения к ним трубопроводов:

strojdvor.ru

Какая система отопления лучше однотрубная или двухтрубная?

Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

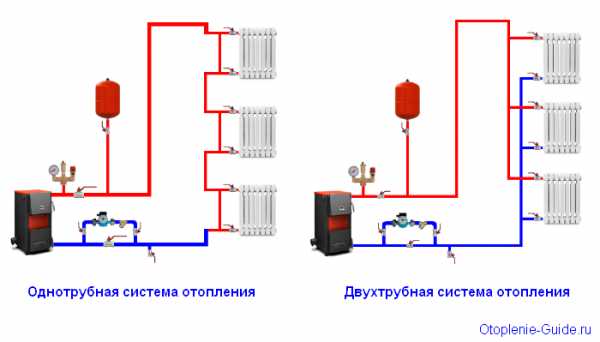

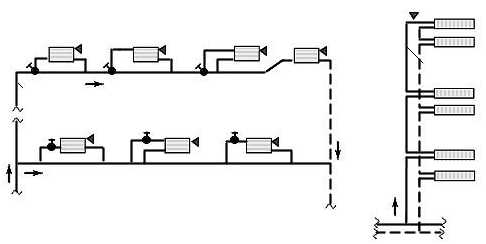

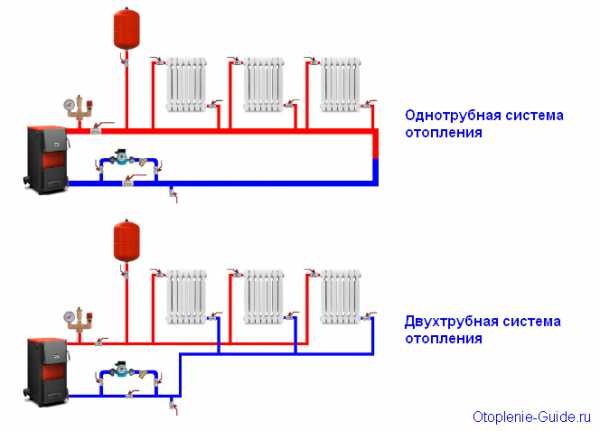

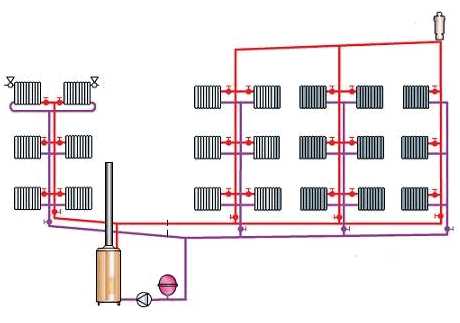

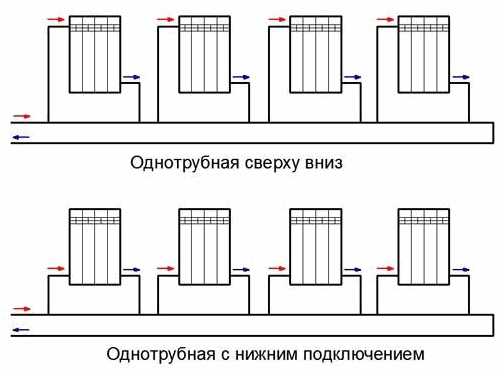

Схема однотрубной и двухтрубной систем отопления частного дома.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

  • Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

Какая система отопления лучше однотрубная или двухтрубная? Чем отличаются?

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

  • Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.

Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).

Видео



ОТОПЛЕНИЕ МОСКВА !!! ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

Россия, Москва, Строительный проезд, 7Ак4

Телефон: +7 (495) 744-67-74

Мы работаем ежедневно с 10:00 до 22:00

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

www.house-heating.msk.ru

Лучевая система отопления, лучистая разводка двухэтажного дома

Если у вас двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия – котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое. Вместо нее приходит другая, более современная – лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление способно работать с максимальной эффективностью и создает высокую комфортность проживания. Лучевая система отопления позволяет подключать приборы параллельно к  распределительному коллектору. К специальному радиатору от коллектора подключается две трубы, первая – это подающая, а вторая – обратная. Тепловой коллектор – это достаточно крупная техника, которую хозяева предпочитают ставить в отведённый для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения потребуется гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

Тройниковая система отопления

Если разводка – коллекторная, тогда увеличивается расход труб, все соединения доступны, и благодаря такой разводке ремонт можно выполнить гораздо быстрее.

Отдельный от системы  «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление может как на принудительной, так и на естественной циркуляции.

Рекомендуем к прочтению:

Пожалуй, одним из самых главных достоинств лучистого отопления является возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда придётся ломать пол и стены.

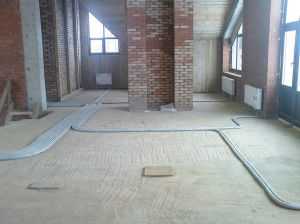

При лучевой разводке трубы отопления после монтажа прячутся в пол

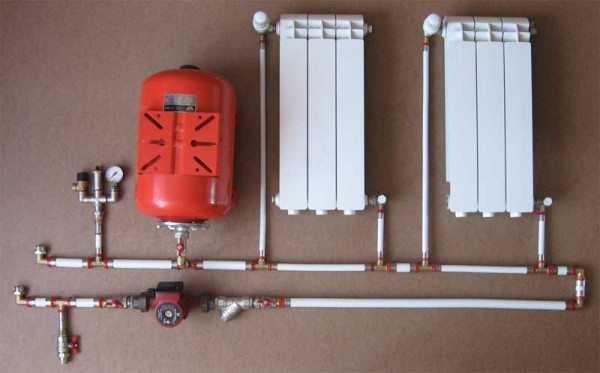

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией была доступна не каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством такой системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам. Устанавливаться насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления схема с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного бачка.  Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией сэкономит ваши деньги на покупку дополнительного оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, — все это такой системе не нужно.
Если у вас дом используется как дача или этот дом планируете строить длительное время, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Рекомендуем к прочтению:

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Достоинства такой схемы, как лучевая система отопления двухэтажного дома:

  • несложная в проектировании и монтаже;
  • благодаря малому количеству соединительных элементов лучевая разводка отопления проста в установке;
  • стабильность в работе гидравлики;
  • идёт равномерный прогрев всех помещений;
  • при повреждении некоторого участка трубы его можно сделать, не нарушая при этом напольное покрытие;
  • регулировка температуры воздуха в каждом помещении осуществляется механически, с помощью электроники;
  • лучевое отопление можно оборудовать самой современной автоматической системой.
  • благодаря панели управления можно легко менять температуру воздуха в помещении.

Недостатки такой системы, как лучевое отопление дома:

  • высокая цена на материалы;

необходимость выделения места для специального шкафа или коллекторного блока.

otoplenie-doma.org

видео-инструкция по монтажу своими руками, особенности лучевой, двухконтурной схемы, "ленинградки", цена, фото




Двухэтажные частные дома уже давно стали нормой. Ведь затраты на возведение второго этажа относительно невелики, а практическая польза существенная. Но обогрев таких строений несколько сложнее, нежели в традиционном одноэтажном варианте. Существует несколько распространенных систем, это однотрубная, двухтрубная, коллекторная или лучевая система отопления двухэтажного дома. Каждый вариант по-своему хорош, но есть нюансы, на которые следует обратить внимание.

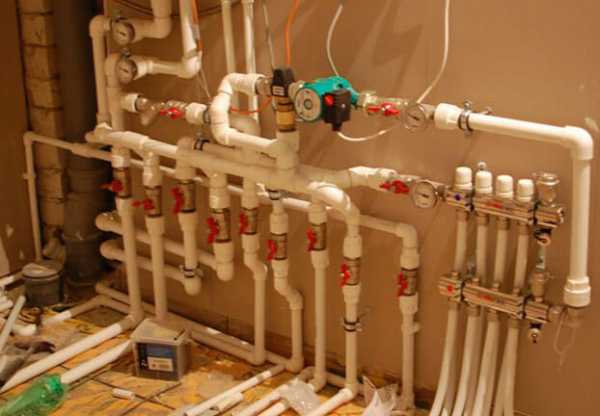

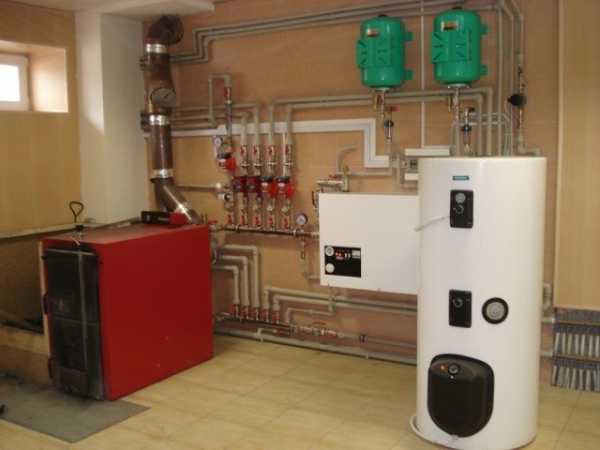

Фото котельной в доме.

Естественная и принудительная циркуляция

Начнем с того, что жидкость по трубам может циркулировать естественным способом и нагнетаться искусственно, при помощи системы циркуляционных насосов. Теоретически устройство естественной циркуляции предельно просто, но на практике смонтировать такую систему своими руками сможет только высококлассный профессионал, так как здесь очень важно точное соблюдение уклонов и размещение конструкций при монтаже.

Естественная циркуляция теплоносителя обеспечивается исключительно благодаря элементарным законам физики. При нагревании жидкости ее плотность изменяется и проявляется эффект расслоения. Горячая вода выталкивается вверх холодной, а достигнув высотного максимума, теплоноситель естественным путем, благодаря наклону труб, начинает стекать вниз, попутно обогревая помещение.

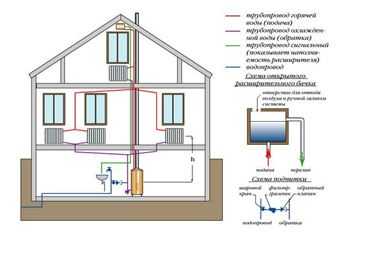

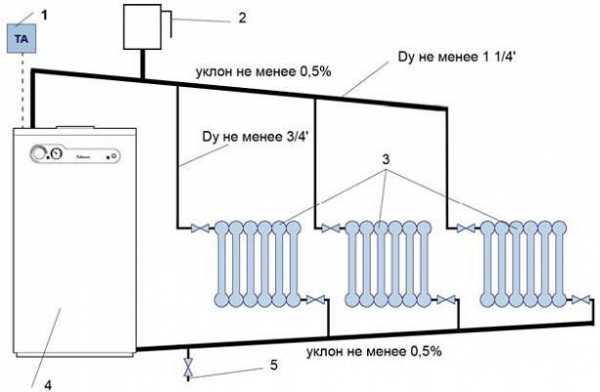

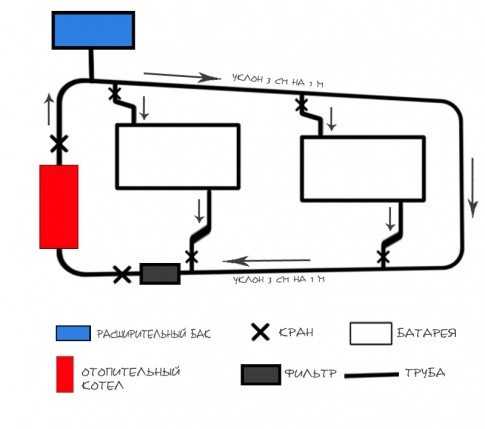

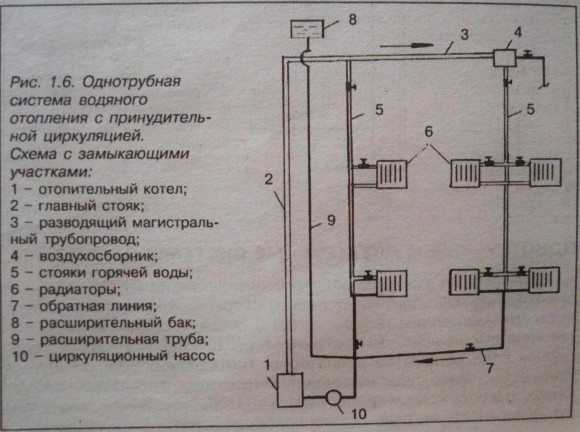

Схема с открытым расширительным баком.

Из достоинств можно выделить следующие.

  • Таким конструкциям не страшны перебои с электроснабжением.
  • Если инструкция, при монтаже, соблюдалась четко, то система будет работать долго, надежно и безотказно.
  • Эксплуатация здесь предельно проста, плюс в виду отсутствия электродвигателей, система работает бесшумно.

Но недостатков в системе с естественной циркуляцией больше:

  • Как уже упоминалось, монтаж такой системы требует знаний и опыта.
  • Чтобы запустить такой обогрев понадобится значительное количество энергии, плюс прогрев и выход на проектную мощность займет много времени.
  • Самыми горячими будут верхние радиаторы, далее температура будет постепенно падать и регулировка здесь, практически невозможна.
  • Велика вероятность завоздушивания системы отопления, как результат, коррозия и отложение накипи на рабочих элементах.

Естественная циркуляция.

Важно: подобный принцип работы, в прошлом, разрабатывался для одноэтажных строений.
Поэтому в двухэтажных домах она будет работать, только если общая квадратура не превышает 120м².

На практике, несоизмеримо более эффективной является система с принудительным нагнетанием теплоносителя. Циркуляционные насосы позволяют монтировать конструкции любой сложности и обогревать помещения, не зависимо от квадратуры.

Разновидности конструкций

Далее мы расскажем о трех основных видах трубной разводки. Каждый из них имеет свои положительные стороны. Выбирать же следует в зависимости от размеров самого дома и величины бюджета.

Циркуляционные насосы.

Однотрубная разводка

Однотрубная система отопления ленинградка в двухэтажном доме делается с разделением на 2 ветви, для первого и второго этажей отдельно. Соответственно и запорная арматура на каждую ветвь устанавливается отдельно, что позволяет блокировать подачу тепла в случае необходимости.

Разводка на 2 этажа.

Это одна из наиболее простых конструкций не требующая фундаментальных знаний при монтаже. Монтаж может производиться как с установкой байпасной ветки, так и без нее, но во втором случае эффективность работы системы значительно снижается.

Эффективность работы однотрубной разводки во многом зависит от количества запорной арматуры и размеров радиаторов. Чем дальше от котла установлен радиатор, тем больше секций на нем должно быть.

Расширительный бак насос и радиаторы.

Из достоинств можно назвать следующие:

  • Монтировать такую разводку своими руками можно даже не обладая глубокими знаниями в области теплотехники.
  • В небольших строениях, площадью до 120м², она показывает самые лучшие результаты. Для более серьезных помещений потребуется установка насосов большей мощности.
  • Цена обустройства здесь самая низкая, по этой причине владельцы средних домов часто отдают ей предпочтение.

Однотрубная разводка с принудительной циркуляцией.

Из недостатков, большую роль играет неравномерность распределения тепла. Также следует отметить то, что для обеспечения мобильности нужно будет установить большое количество запорной арматуры.

Важно: при монтаже любого варианта разводки, на каждом радиаторе рекомендуется устанавливать запорный вентиль или клапан для удаления воздушных карманов.

Двухтрубная разводка

Двухтрубная или двухконтурная система отопления частного двухэтажного дома, на данный момент является наиболее популярной среди владельцев домов со средней и малой квадратурой. Ее часто сравнивают с кровеносной системой.

Данный вариант предусматривает подачу горячего теплоноситель из котла, непосредственно к каждому радиатору. Отвод воды выполняется аналогично, по отдельной разводке.

Двухтрубная схема распределения.

В этих конструкциях температуру нагрева радиаторов можно менять персонально на каждой точке. Что особенно важно, регулировка температуры может осуществляться механическим способом, на вводную трубу устанавливается вентиль и дозируя подачу теплоносителя можно поменять температуру нагрева.

Система надежная и безотказная. Пожалуй, единственным слабым местом таких конструкций является их большая материалоемкость. По сути, необходимо смонтировать две одинаковые системы, вводную и обратную.

В результате расход труб увеличивается в 2 раза. Плюс спрятать такое количество труб бывает достаточно проблематично.

Лучевая или коллекторная разводка

Коллекторная система отопления может использоваться для любых домов, не зависимо от их площади и этажности. Суть данного метода заключается в том, что теплоноситель подается вначале на общий коллектор, выполненный в виде трубы большего диаметра, а уже от коллектора лучами расходится к каждой точке в доме.

Выводной и обратный коллекторы.

Причем для вводной и обратной ветки монтируются 2 отдельных коллектора. Ее, в какой-то мере можно назвать усовершенствованным вариантом двухконтурной системы.

Каждая ветка на вводе и обратке имеет персональный запорный вентиль. Таким образом, есть возможность регулировать не только количество и интенсивность работы действующих точек, но и выполнять ремонт без отключения всей системы.

Важно: лучевая разводка хотя и требует значительного количества материалов и фурнитуры, но при таком подходе появляется возможность установки дополнительных циркуляционных насосов, что актуально, к примеру, для теплого пола.

На видео есть дополнительная информация по теме отопления.

Вывод

Каждая выше описанная система отопления частного двухэтажного дома многократно проверена и доказала свою надежность. С точки зрения практичности и простоты можно выделить лишь лучевую схему, но она может работать только с принудительным нагнетанием воды.

Разводка на теплый пол.

gidroguru.com

схема разводки отопления на фото и видео примерах

Содержание:

При возведении здания любого назначения обустройство лучевой разводки системы отопления относится к наиболее затратным статьям сметы на строительство. По этой причине следует тщательно обдумывать каждый этап создания отопительной конструкции, уделяя внимание даже незначительным деталям.


Среди прочих решений, необходимо определиться со способом разводки труб, чтобы система теплоснабжения получилась наиболее эффективной, надежной и безотказной в работе. По мнению специалистов в области теплотехники, современным и перспективным считается вариант разводки труб от источника тепловой энергии по всему зданию, получивший название лучевое отопление дома.

Особенности лучевой схемы теплоснабжения

Лучевая система отопления является оптимальным выбором способа теплоснабжения для домов с большим количеством комнат и подсобных помещений или для зданий, в которых насчитывается несколько этажей. Благодаря ее монтажу значительно повышается эффективность работы оборудования и качество теплопередачи, поскольку отсутствуют излишние теплопотери. На фото можно увидеть, как выглядит один из вариантов коллекторной схемы обогрева дома.

Принцип функционирования лучевой разводки несложен, но имеет ряд особенностей. Он подразумевает расположение на каждом этаже нескольких коллекторов для отопления, от которых организуют прокладку трубопроводов для прямой и обратной подачи теплоносителя (детальнее: "Прокладка трубопроводов отопления по правильной схеме"). Если создается лучевая разводка системы отопления, инструкция к такой схеме регламентирует монтаж элементов конструкции в цементную стяжку.

Разводка отопительного трубопровода должна выполняться до начала внутренних ремонтных работ. Если этого не сделать, тогда нужно будет срывать стяжку, прокладывать трубы и вновь заливать полы специальным раствором.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

  1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
  2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

    Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов.

    Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

    Для коллекторных систем пола с обогревом насосы необходимо выбирать очень тщательно (прочитайте также: "Коллекторная система отопления частного дома - схема разводки"). Нужно помнить, что для подобного варианта обогрева требуются более мощные приборы для перекачивания жидкого теплоносителя.

  3. Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: "Распределительная гребенка системы отопления - назначение и принцип работы").

    Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

    Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

  4. Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления, запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Выбор труб для лучевой разводки системы отопления

Прежде, чем приступить к обустройству такой конструкции, как лучевая разводка системы отопления, необходимо определить, какие подводящие и отводящие трубы следует приобрести. Их параметры очень важны.

Так, должны быть одинаковые габариты труб у следующих элементов системы:

  • нагревательный котел;
  • подводящая магистраль;
  • вход у коллектора.

Исходя из этого, нужно подбирать диаметры одинаковые труб, в том случае, если окажется что они отличаются, потребуются специальные переходники.

Материалы, из которых производят трубы подвода и отвода горячего и уже остывшего теплоносителя, бывают самыми разными. Но специалисты рекомендуют отдавать предпочтение пластиковой продукции, отличающейся доступностью для многих владельцев недвижимости и простотой проведения монтажных работ. Но и при выборе таких труб нужно принимать во внимание стойкость к негативному влиянию агрессивных сред и высоких температур.

Коллекторная система и теплые полы

Но подобный вариант обогрева имеет особенности конструкции, что необходимо учитывать на стадии проектирования теплоснабжения строения:

  • на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
  • при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
  • при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.

Преимущества коллекторной системы

Лучевая отопительная система имеет ряд преимуществ перед одно- и двухтрубными конструкциями.

Среди них основными являются:

  • наличие возможности скрыть прокладку трубопровода и других элементов оборудования;
  • отсутствие соединений и как результат слабых мест между коллектором и радиаторами отопления;
  • несложный монтаж системы и выполнение работ самостоятельно, даже не имея особых навыков. Количество соединений минимально и поэтому сборка выполняется в кратчайшие сроки;
  • стабильное функционирование отопительной конструкции. В случае использования лучевого способа разводки отсутствует вероятность гидравлических ударов. Особо данная проблема актуальна в том случае, когда предстоит монтаж импортной сантехники, для которой граничное давление равно 3 атмосферам;
  • чтобы отремонтировать или заменить поврежденные участки трубопровода, достаточно отключить луч схемы, а вся система будет продолжать функционировать в прежнем режиме;
  • оборудование имеет доступную стоимость, как и все его комплектующие;
  • упрощение процесса проектирования и монтажа отопительной конструкции по причине использования труб одинакового диаметра, идущих от гребенки.

Лучевая отопительная система отличается эффективностью, производительностью, недорогой ценой, безопасностью и комфортом. Применять данную схему можно в любом по назначению здании, начиная от собственного дома и заканчивая крупным офисным зданием.

Видео о лучевой разводке системы отопления:

teplospec.com

Какая система отопления эффективнее: однотрубная или двухтрубная?

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в радиаторы отопления. Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно осуществить монтаж отопления.

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.


Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

  • обладает устойчивой гидродинамикой;
  • удобство и простота проектирования и установки;
  • небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

  • технические сложности устранения просчетов в работе, допущенных при проектировании;
  • тесная взаимосвязь всех элементов;
  • высокое гидродинамическое сопротивление системы;
  • технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов —  частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.


Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые двухтрубные системы отопления частного дома с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Резюме

Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.

Двухтрубная или однотрубная система отопления —  выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

znatoktepla.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
