Луна комфорт 3 – Газовые проточные водонагреватели Baxi

Котел BAXI LUNA-3 Comfort 1.240 i (открытая камера)

Макс. полезная тепловая мощность

кВт

31

25

24

25

31

31

25

24

Мин. полезная тепловая мощность

кВт

10,6

9,3

9,3

9,3

10,4

10,4

9,3

9,3

Макс. потребляемая тепловая мощность

кВт

33,3

26,9

26,3

26,9

33,3

33,3

26,3

26,3

Мин. потребляемая тепловая мощность

кВт

11,9

10,6

10,6

10,6

11,9

11,9

10,6

10,6

Максимальный расход природного (сжиженного) газа

м3/ч (кг/ч)

3,52 (2,63)

2,84 (2,12)

2,78 (2,07)

2,84 (2,09)

3,52 (2,59)

3,52 (2,63)

2,78 (2,07)

2,78 (2,07)

Макс. производительность

%

93,1

92,9

91,2

92,9

93,1

93,1

92,9

91,2

Производительность при 30% мощности

%

90,8

90,2

88,7

90,2

90,8

90,8

90,2

90,3

Расширительный бак

л/бар

10/0,8

8/0,8

8/0,8

8/0,8

10/0,8

10/0,8

8/0,8

8/0,8

Камера сгорания

закр.

закр.

откр.

закр.

закр.

закр.

закр.

откр.

Диапазон регулирования темп. в контуре ГВС

°С

35-65

35-65

35-65

35-65

35-65

Кол-во горячей воды при ΔТ=25°С

л/мин

17,8

14,3

13,7

14,3

18

Кол-во горячей воды при ΔТ=35°С

л/мин

12,6

9,4

9,4

10,2

12,6

Мин. расход воды в контуре ГВС

л/мин

2

2

2

2

2

Макс. давление в контуре ГВС

бар

8,015

8,015

8,015

8,015

8,015

Диаметр дымохода

мм

120

120

Диаметр дымоотвод. труб (коакс./ раздельных)

мм

(60-100)/80

(60-100)/80

(60-100)/80

(60-100)/80

(60-100)/80

(60-100)/80

Макс. длина дымоотвод. труб (коакс./ раздельных)

м

4/25

5/40

5/40

5/25

4/25

5/40

Номинальное входное давление газа (метан G20)

мбар

13-20

13-20

13-20

13-20

13-20

13-20

13-20

13-20

Электрическая мощность
/напряжение

Вт/В

165/230

135/230

80/230

135/230

165/230

165/230

110/230

170/230

Габаритные размеры:

– высота

мм

760

760

760

760

760

760

760

760

– ширина

мм

450

450

440

450

440

450

450

450

– глубина

мм

345

345

345

345

345

345

345

345

Вес НЕТТО/БРУТТО

кг

39/42

37/40

32/35

39/42

45/50

37/40

36,5/39,5

30,5/33,5

www.fabrikatepla.ru

Статьи

Журнал С.О.К., №3 2007.

Компания BAXI представляет одну из самых ярких новинок 2007 года – настенные газовые котлы серии LUNA3 Comfort.
Luna3 Comfort – это совершенство современных технологий в союзе с богатым опытом, накопленным компанией BAXI за долгие годы. Передовая электронная плата, максимальный комфорт и высокая производительность являются основными преимуществами компактного и изящного котла Luna3 Comfort.

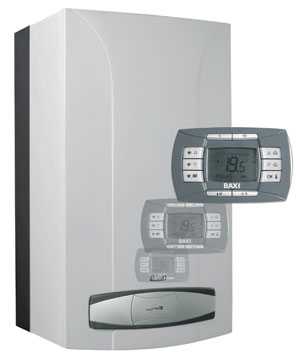

СЪЕМНАЯ ЦИФРОВАЯ ПАНЕЛЬ УПРАВЛЕНИЯ:  теперь комфорт в ваших руках!
Основная изюминка котлов серии Luna3 Comfort – это съемная цифровая панель управления, являющаяся также и датчиком комнатной температуры. Выносная конструкция панели управления позволяет устанавливать ее в любом удобном месте. Потребитель теперь может легко управлять с котлом с удаленного расстояния (опционально возможен беспроводный вариант). Цифровая панель управления не только позволяет легко настраивать и мгновенно диагностировать котел, но и запоминает последние ошибки в работе системы. Температуру помещения и температуру горячей воды теперь можно устанавливать непосредственно на выносной панели управления. Управление котлом стало более лёгким благодаря четкому отображению всей информации на широком жидкокристаллическом дисплее и кнопкам регулирования температуры. Одновременное отображение на дисплее кодов и символов существенно облегчает использование котла,  и его техническое обслуживание.

Выносная панель управления выполняет также и функции  программируемого комнатного термостата и снабжена двухуровневым недельным таймером. Это позволяет задавать температурный режим на всю неделю, тем самым обеспечивая рациональный расход энергоносителя. Панель управления может быть установлена непосредственно на стену, или в стандартную встраиваемую монтажную коробку для выключателей света. Пользователь самостоятельно может выбрать требуемый режим работы. Это может быть как режим недельного программирования, так и поддержание постоянной температуры в помещении. При желании котел может работать только в режиме поддержания постоянной температуры теплоносителя (не задействуя датчик комнатной температуры).

ГОРЯЧАЯ ВОДА И КОМФОРТ ВСЕГДА ДОСТУПНЫ
Новейшие инженерные решения, примененные в Luna3 Comfort, дают возможность более точно и качественно поддерживать заданную температуру в контуре горячего водоснабжения (ГВС). Электронный расходомер, являющийся также датчиком протока, конструктивно выполнен в виде турбины, по оборотам которой измеряется расход горячей воды. За счет прямого измерения расхода воды ГВС скорость модуляции пламени выше по сравнению с котлами, оборудованными обычным датчиком протока. Это позволяет еще точнее и быстрее поддерживать заданную температуру горячей воды.

Котлы Luna3 Comfort всегда обеспечивают большое количество бытовой горячей воды при постоянной температуре (до 18 л/мин при ∆Т = 25° С). Это позволяет использовать одновременно 2-3 точки потребления горячей воды. В дополнение к этому пользователь получает следующие возможности: установить функцию предварительного нагрева воды во вторичном теплообменнике, чтобы сократить время поступления горячей воды в кран; нажатием соответствующей кнопки на панели управления установить оптимальную для приема душа температуру горячей воды (функция «душ»).

LUNA3 COMFORT – КОМФОРТ И УДОБСТВО ВО ВСЕМ

Модельный ряд серии Luna3 Comfort включает в себя котлы с закрытой камерой сгорания и принудительной вытяжкой и котлы с открытой камерой сгорания и естественной тягой. Имеются одноконтурные модели, предназначенные только для отопления помещения и двухконтурные модели для отопления и производства бытовой горячей воды. Выходная мощность котлов 24 и  31 кВт. В двухконтурных моделях установлен вторичный пластинчатый теплообменник из нержавеющей стали, а также латунный трехходовой клапан с электрическим сервоприводом. В одноконтурных котлах предусмотрена возможность подключения внешнего накопительного бойлера для горячей воды. Одноконтурные модели уже оснащены встроенным трехходовым клапаном без сервопривода. Благодаря этому подключение к бойлеру значительно упростилось: нужно лишь приобрести сам сервопривод и датчик температуры для превращения котла в двухконтурный с бойлером.

Для удобства отопления помещения и экономии расхода топлива в котлах Luna3 Comfort предусмотрено подключение датчика уличной температуры для работы встроенной погодозависимой автоматики. В этом случае электроника котла в соответствии с заданной климатической кривой изменяет температуру воды в контуре отопления.

Котлы Luna3 Comfort можно использовать и для низкотемпературных систем отопления (теплые полы).  В этом случае необходимо установить диапазон регулирования температуры в системе отопления  30-45°С.  Также котлы Luna3 Comfort можно применять и в смешанных системах с несколькими температурными зонами. Для этого компания BAXI предлагает широкий набор специальных  аксессуаров.

НАДЕЖНОСТЬ РАБОТЫ – ТРАДИЦИЯ BAXI
Котлы, произведённые компанией BAXI, отличаются высочайшим качеством и надёжностью благодаря тщательному контролю каждого узла. Расположение компонентов котла хорошо продумано и обеспечивает к ним быстрый доступ, что облегчает управление и техническое обслуживание системы. Котлы Luna3 Comfort снабжены всеми необходимыми устройствами контроля и регулирования системы, обеспечивающими максимальный комфорт и безопасность.

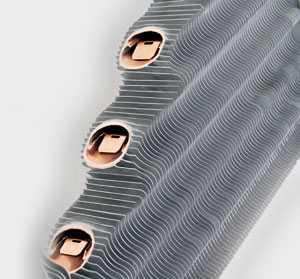

Специально для серии Luna3 Comfort компания BAXI разработала новый усовершенствованный теплообменник. Первичный теплообменник изготовлен из меди, покрыт специальным составом для дополнительной защиты от коррозии и имеет большую поверхность теплообмена. Раздача воды осуществляется параллельно из входного коллектора по шести трубкам, покрытых оребрением. Такое решение позволяет уменьшить гидравлическое сопротивление теплообменника. Внутри трубок установлены завихрители (турбуляторы). Вихревое течение с одной стороны улучшает теплообмен, а с другой – препятствует отложению накипи в теплообменнике.

Все котлы Luna3 Comfort снабжены манометром и фильтром на входе холодной воды. Котлы адаптированы к российским условиям. Даже при понижении входного давления природного газа до 5 мбар они выдают как минимум 50% мощности. Котлы Luna3 Comfort снабжены также надежной системой контроля и безопасности. Электронная система проводит самодиагностику и сохраняет информацию о последних ошибках в работе котла. Газовая система котла отличается высокой надежностью, экономичностью и безопасностью. Она снабжена непрерывной электронной модуляцией пламени в режимах отопления и ГВС. Рассекатели пламени на горелке сделаны из нержавеющей стали. Производится ионизационный контроль пламени. Возможна  также перенастройка котла для работы на сжиженном газе, что расширяет сферу применения котлов. В моделях с закрытой камерой применена запатентованная система регулирования подачи воздуха AFR (патент BAXI). За безопасным удалением продуктов сгорания следит датчик тяги (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой). Каждые 24 часа автоматически включается система защиты от блокировки насоса и трехходового клапана. В первичном теплообменнике установлен защитный термостат от перегрева воды. Прессостат в системе отопления срабатывает при недостатке давления воды. В контуре отопления установлен предохранительный клапан (3 атм.) и предусмотрена система защиты от замерзания в контурах отопления и ГВС. Защита срабатывает при падении температуры ниже +5 °С, автоматически включая котел и нагревая теплоноситель до 30 °С, защищая тем самым от замерзания гидравлические узлы и соединения.

В заключение можно с уверенностью сказать, что котлы Luna3 Comfort понравятся потребителям за элегантный дизайн и  функциональные возможности. Монтажным организациям придутся по душе простота и надежность конструкции, удобство установки и обслуживания. Котлы Luna3 Comfort смогут обеспечить комфорт и уют во многих российских семьях.

baxi.ru

Котел газовый BAXI LUNA-3 Comfort 1.310 Fi

Технические характеристики Ед. изм. COMFORT 1.310 Fi
Максимальная потребляемая
тепловая мощность
кВт 33,3
Минимальная потребляемая
тепловая мощность
кВт 11,9
Максимальная полезная
тепловая мощность
кВт
ккал/ч
31
26700
Минимальная полезная
тепловая мощность
кВт
ккал/ч
10,4
8900
КПД согласно 92/42/ СЕЕ   ***
Максимальное давление воды
в системе отопления
бар 3
Объем расширительного бака л 10
Давление в расширительном баке бар 0,5
Максимальное входное давление холодной воды бар
Минимальное входное давление холодной воды бар
Минимальный расход воды в контуре ГВС л/мин
Количество горячей воды при ΔT=25°С л/мин
Количество горячей воды при ΔT=35°С л/мин
Количество горячей воды согласно EN 625 л/мин
Диаметр коаксиального дымохода мм 60
Диаметр коаксиального воздуховода мм 100
Диаметр раздельного дымохода мм 80
Диаметр раздельного воздуховода мм 80
Диаметр дымохода (открытая камера сгорания) мм
Максимальный расход отходящих газов  кг/сек 0,018
Минимальный расход отходящих газов кг/сек 0,021
Максимальная температура отходящих газов °C 145
Минимальная температура отходящих газов °C 110
Класс Nox   3
Номинальное давление подачи природного газа (метан)
мбар 20
Номинальное давление подачи сжиженного газа (пропан) мбар 37
Напряжение электрической сети В 230
Частота питающей сети Гц 50
Номинальная электрическая мощность Вт 165
Масса кг 40
Габариты В\Ш\Г мм 763\450\346

www.pechki52.ru

Автоматика котла Baxi Luna-3 Comfort

___________________________________________________________________________

Компоненты автоматики конденсационных котлов Бакси Луна 3

Регулятор RVA 47

Климатический регулятор для соединения котлов в каскад. Позволяет соединять до 12 агрегатов, обеспечивая их надежную работу и оптимальную производительность.

Климатический регулятор дает возможность выполнять следующие функции:

– управление производством бытовой горячей воды;

– оптимизация работы отопительной системы;

– программирование температурных режимов внутри помещения с учетом внешних погодных условий;

– обеспечение необходимой производительности для выполнения всех задач в системе отопления (защита от замерзания, защита от перегрева и т.д.).

Контроллер RVA 46

Климатический регулятор и контроллер низкотемпературной зоны используется в отопительных системах с несколькими независимыми друг от друга зонами, управляемыми зональным насосом, смесительным клапаном и датчиком температуры:

– регулирование уровня комфорта в помещении в зависимости от внешних климатических условий и теплоизоляции здания;

– программирование температурных режимов внутри помещения с учётом внешних погодных условий;

– обеспечение необходимой производительности для выполнения всех задач в системе отопления.

Плата AGU 2.500

Применение данной интерфейсной платы дает возможность управлять системами, разделенными на зоны с низкой и высокой температурой.

Плата устанавливается на плату котла. SIEMENS AGU 2.500 непосредственно управляет компонентами системы обогрева с низкой температурой, то есть смесительным клапаном, циркуляционным насосом по сигналу датчика QAD 36, который определяет температуру в этой системе.

Плата AGU 2.511

Интерфейсная плата для управления мощностью котла Бакси Луна 3 и вывода сигнала о работе/блокировке.

Позволяет передать по проводам сигнал о работе/блокировке котла, а также управлять мощностью котла с помощью внешнего сигнала 0-10 В. Только для котлов LUNA HT Residential, POWER HT.

OCI 420

При индивидуальной работе котла, данная интерфейсная плата устанавливается в панель управления котлом и позволяет производить обмен данными между электронными устройствами котла и климатическими регуляторами RVA 46 и RVA47.

QAA 73

Устройство дистанционного управления с климатическим регулятором для управления одним или двумя контурами отопления и ГВС.

Прибор рассчитывает требуемую температуру на основе параметров, получаемых от котла Baxi Luna-3 Comfort и измеренной комнатной температуры и передает данные по шине на PCB (блок управления)

Контроллер AVS 75

Контроллер для смешанных зон. С помощью данного электронного устройства можно управлять низкотемпературной зоной (45 °С), включающей в себя смесительный клапан и зональный насос.

Интерфейсный электронный модуль напрямую управляет такими компонентами низкотемпературного контура как смесительный клапан, циркуляционный насос, датчик температуры NTC и предохранительный термостат.

Применяется для котлов серии LUNA-3 Comfort HT и NUVOLA-3 Comfort HT

Рис.1. Схема одиночной установки котла LUNA-3 Comfort HT с одним прямым и одним смесительным контуром

RT – комнатный термостат, MV – трехходовой смесительный клапан, DHW – горячая вода, CW – холодная вода, Q1 – насос отопительного контура, AVS77 – съемная панель управления котла, AVS75 – регулятор смесительного контура, QAC34 – датчик уличной температуры, QAD36 – накладной датчик температуры

Схема для котлов серии LUNA-3 Comfort HT с независимым управлением высоко- и низкотемпературной зонами.

В данной схеме применяется погодозависимое управление с отдельной настройкой климатической кривой для каждой зоны.

Управление высоко температурной зоной построено на базе термостата и зонального клапан.

Низкотемпературный контур выполнен в виде смесительного контура, температура в котором контролируется выносным пультом AVS 77.

Рис.2. Схема одиночной установки котла LUNA HT Residential с бойлером ГВС, одним прямым и двумя смесительными контурами

RVA 46 – регулятор смесительного контура, RT – комнатный термостат, MV – трехходовой смесительный клапан, Q1, Q2, Q3 – насос отопительного контура, Qhw – насос бойлера, Qk – насос котлового контура, NTC – датчик температуры бойлера, QAC 34 – датчик уличной температуры, QAD 21 – накладной датчик температуры, QAA 50 – датчик комнатной температуры

Схема для котлов серии LUNA HT Residential (POWER HT) с управлением бойлером, высокотемпературной зоной и независимым управлением нескольких низкотемпературных зон.

В данной схеме применяется погодозависимое управление с настройкой климатической кривой для каждой зоной. Управление высоко температурной зоной построено на базе климатического регулятора термостата.

Управление каждой низкотемпературной зоной осуществляется регулятором RVA46, подключенным к общей шине. Шина подключена к котлу через коммуникационный интерфейс OCI 420.
