Как правильно работать с Сервис Мануалами Samsung

Сегодня хотел бы поделится опытом работы с сервисной документацией или как ее еще называют “Сервис Мануалами” (Service Manual) мобильных телефонов фирмы Samsung. Многие мастера недолюбливают именно эту фирма за малое количество принципиальных схем на новые модели телефонов. Но зато сервис мануалы довольно быстро появляются на просторах интернета, только в них довольно скудно описаны неисправности, которые можно и самому отремонтировать да еще в большинстве своем построены по шаблону и не отражают особенностей каждой модели. А вот что самое неприятное, так это отсутствие номиналов установленных элементов что в большинстве случаев полезнее чем шаблонный алгоритм проведения ремонта.

Хотел бы поделится с Вами способом определения маркировки элемента по “Перечню деталей” (Parts list) прилагаемому практически к каждому сервис мануалу.

Возьмем к примеру Сервис Мануал к телефону Samsung GT-S8500

, на 14-ой странице которого начинается перечень установленных элементов, т.е. Parts list.

Предположим что по воли судьбы к вам на ремонт пришел телефон после удара или после попадания влаги, клиент жаждет его восстановить и вы приступили к работе, но вот незадача после сильного удара оторвалась от платы какая-то микросхема, допустим U604 и естественно хозяин телефоне не нашел ее на полу куда уронил телефон или найдя ее не задумывался что кусочек “пластика”, размером 3 на 3 мм., может быть микросхемой его любимого телефона. Вот теперь нашей первоочередной задачей будет определить, что же за деталь стояла под маркировкой U604? Это хорошо если у Вас на текущий момент в ремонте находится точно такой-же аппарат или донор и Вы со спокойной душей можете посмотреть ее маркировку или даже снять ее.

А что делать если неоткуда снять и негде смотреть, вот тут на помощь придет Сервис Мануал. Открываем его не 14-ой странице и ищем наш элемент

U604, в описании написано что это IC-SENSOR – микросхема датчик, ну это уже что-то. Теперь смотрим номер в графе SEC CODE – 1209-001817 это и есть зашифрованная маркировка элемента.

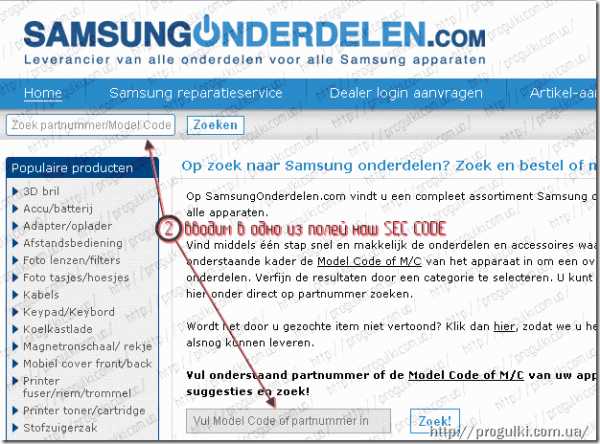

Вот чтобы расшифровать этот SEC CODE мы перейдем на сайт www.samsungonderdelen.com и в любой из полей поиска введем наш код 1209-001817.

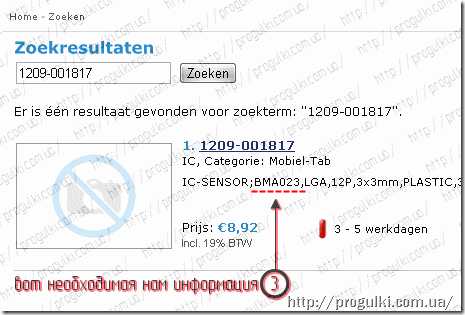

В ответ на запрос получим интересующую нас информацию, в нашем случае, отсутствующий элемент – Акселерометр BMA023 фирмы Bosch в корпусе LGA с 12-ю выводами, размером 3 на 3 мм. и в пластиковом исполнении.

Теперь нам будет намного проще найти аналог этой микросхемы или заказывать ее у поставщиков запчастей. Или найти схему ее подключения и по маленьким кусочкам собрать нужную нам картину.
