Марка стали дымохода для газового котла – Требования к дымоходам газовых котлов

Требования к дымоходам газовых котлов

Монтаж дымоходов газовых котлов, как и другого отопительного оборудования, должен проводиться согласно строительным нормам и требованиям пожарной безопасности. Ознакомиться с инструкцией как сделать ремонт дымохода из кирпича можно здесь.

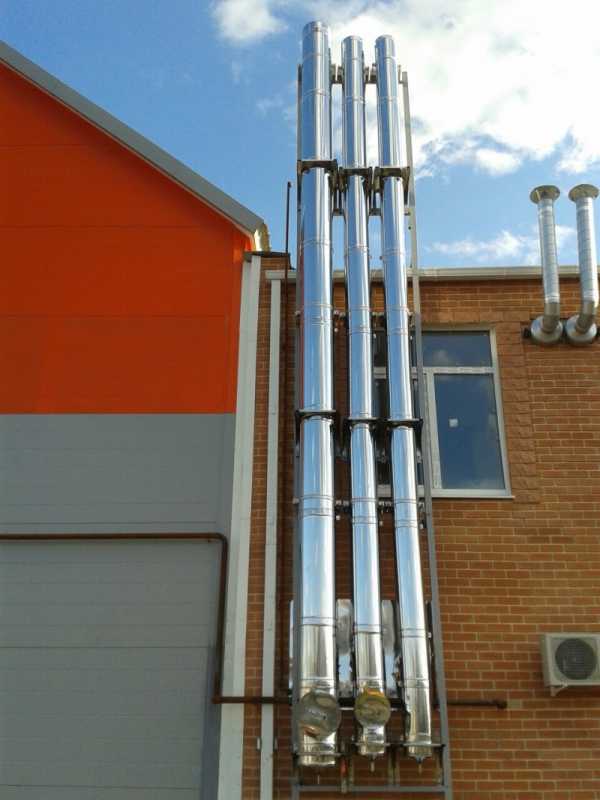

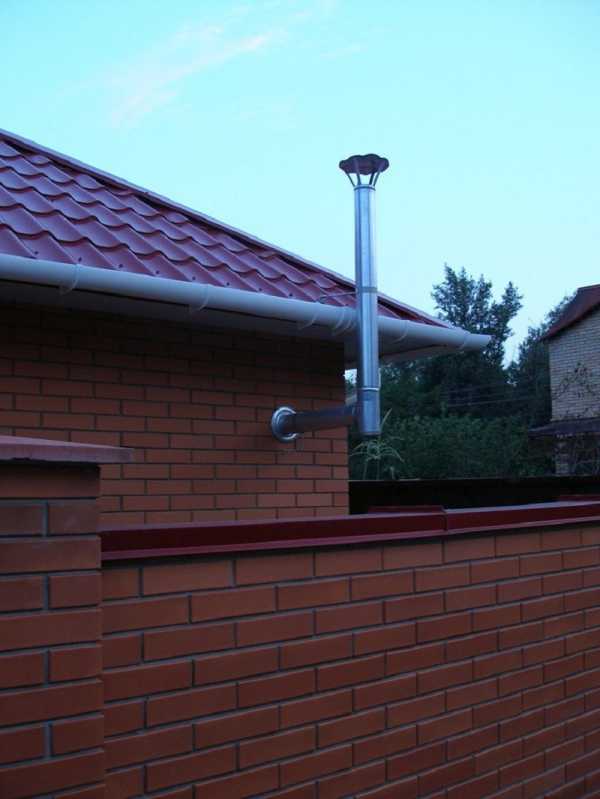

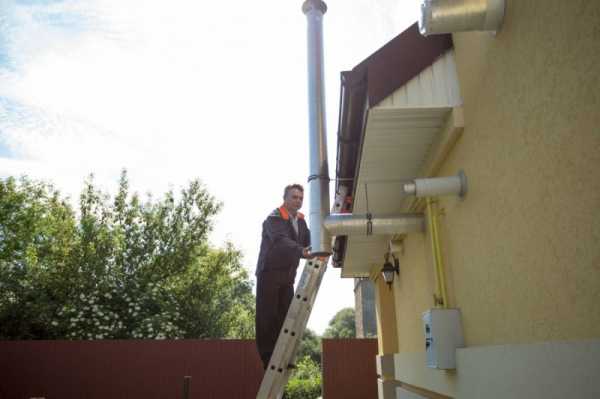

На фото дымоход для газового котла.

Требования

Требования пожарной безопасности при установке дымохода для газового котла:

• высота потолков помещения, в котором будет проводиться монтаж котельного оборудования и дымоходной системы, должна составлять не менее двух метров;
• объем помещения для установки одного отопительного прибора должен составлять не менее семи с половиной кубических метров, для установки двух отопительных приборов объем помещения должен составлять не менее тринадцати кубических метров;
• в помещении, в обязательном порядке должна быть оборудована вентиляция.

Рекомендуется, при монтаже дымохода выдерживать расстояние от дымоходной трубы до газовой трубы не менее 20 см.

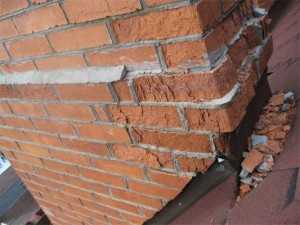

Если в процессе эксплуатации газового котла произошли частичные разрушения дымохода, для дальнейшего использования отопительного оборудования необходимо провести процедуру гильзования.

Толщина стали, из которой изготавливаются дымоходы для газовых котлов, должна быть не менее 0,5 мм. Сталь должна быть легированной и обладать повышенной антикоррозийной стойкостью, а также стойкостью к воздействию кислотосодержащих веществ. Для газового котла оптимальным будет дымоход, изготовленный из стали марки AISI 316, более бюджетный вариант, но при этом тоже подходящий для газовых котлов, это дымоходы из стали марки AISI 304. Читайте руководство по подключению к дымоходу газовой колонки.

Размеры

Диаметр дымохода должен быть не менее диаметра выходного патрубка отопительного оборудования.

Диаметр дымоходной трубы зависит также от номинальной мощности отопительного оборудования, например диаметр дымоходной трубы для газового котла мощностью 24 кВт должен быть не менее 12 см.

Суммарная длина горизонтальных участков дымохода может составлять от трех до шести метров.

Устройство

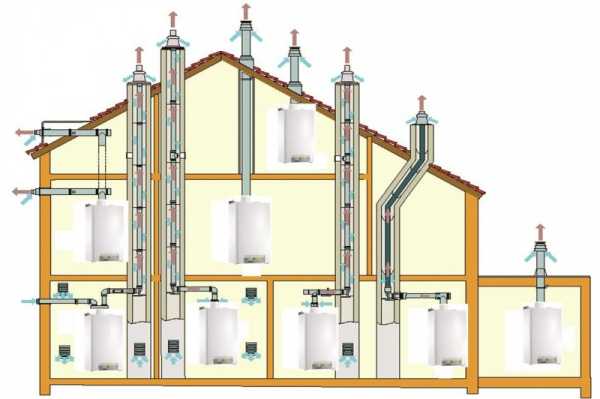

С устройством дымохода газового котла можно ознакомиться по представленной схеме.

Наиболее оптимальным вариантом дымохода для газового котла, будет установка модульной дымоходной системы из стальных сэндвич труб, также набирает популярность коаксиальная дымоходная система. Руководство как установить коаксиальный дымоход и требования к установке здесь: http://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

Дымоход газового котла в частном доме может быть смонтирован в двух вариантах исполнения:

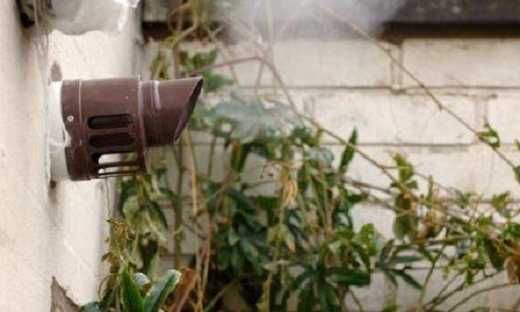

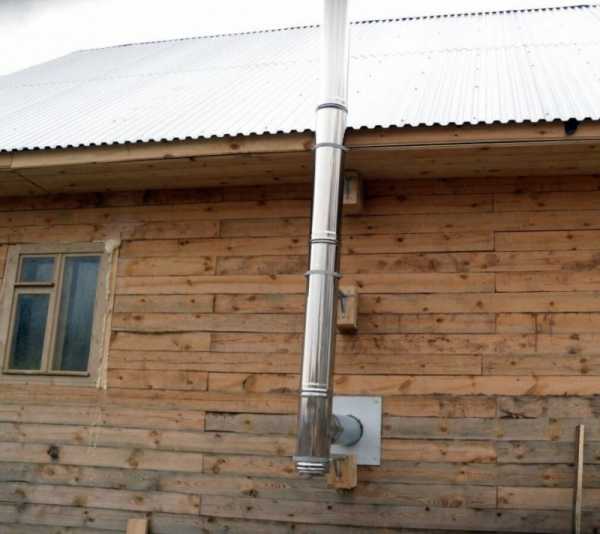

• вывод дымоотводной трубы через стену и монтаж наружного дымохода;

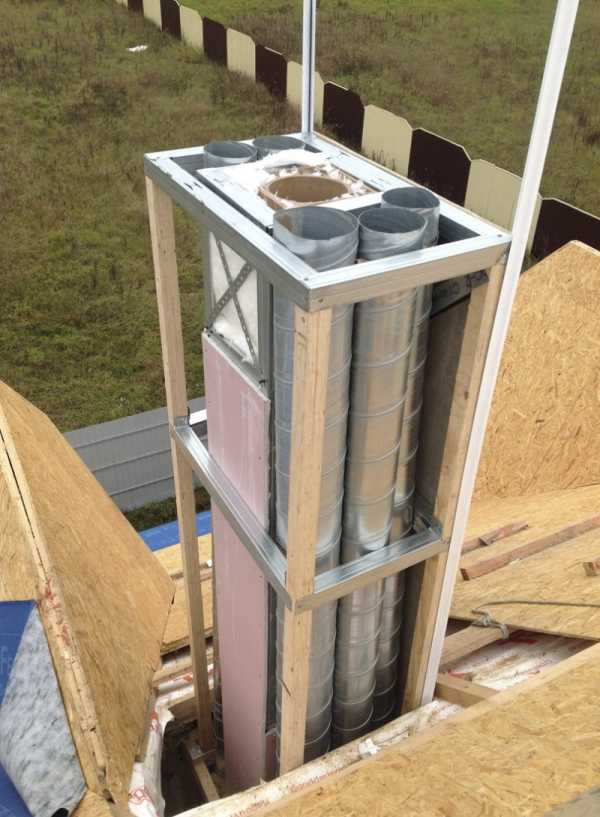

• монтаж внутреннего дымохода, в данном случае вывод дымохода наружу осуществляется через крышу дома.

Расчет сечения дымохода для газового котла проводится исходя из прилагающейся к газовому котлу технической документации (площадь внутренней поверхности должна быть больше площади внутренней поверхности котла, указанной в документах на оборудование).

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

• для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
• высота дымохода должна быть не менее пяти метров;

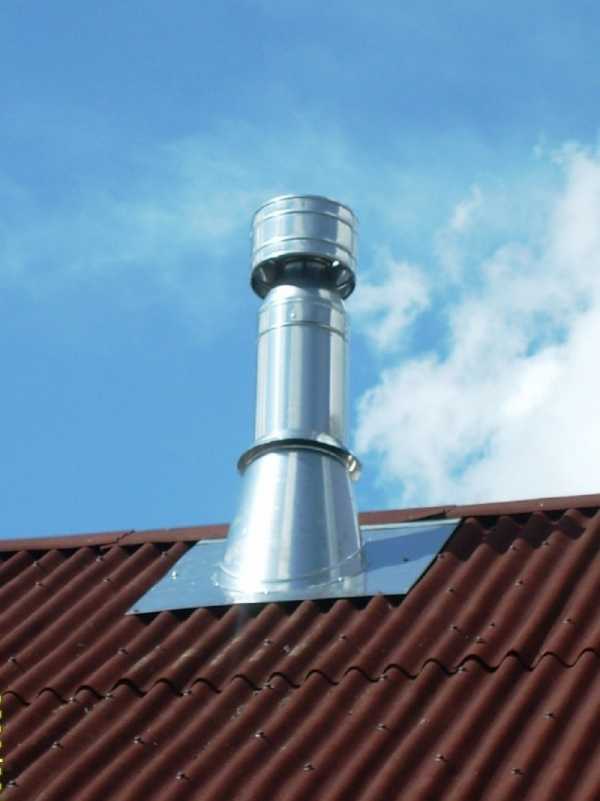

• наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;

• дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
• монтаж всех комплектующих дымоходной системы проводится снизу вверх;
• для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
• места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
• места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;

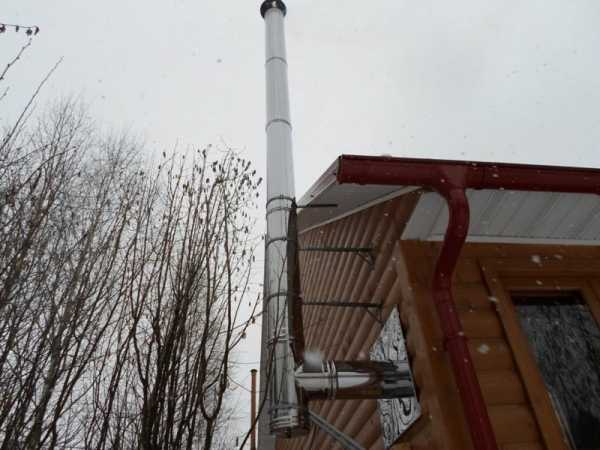

• дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
• монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.

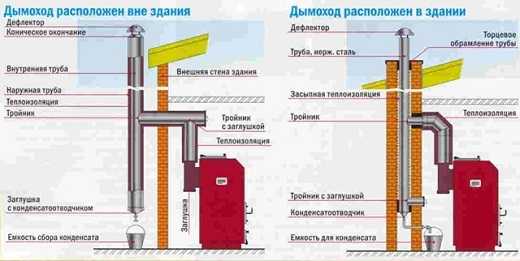

На рисунке схема подключения газового котла к дымоходу.

Утепление

Обязательному утеплению подлежит дымоход, проходящий через не отапливаемые помещения, а также его наружная часть. Это делается для предотвращения образования конденсата, при большой разнице высоких температур отходящих газов и низких температур наружного воздуха. Как правило, в качестве теплоизоляционного материала используются плиты, либо скорлупа, выполненные из базальтового волокна или пенополистирола. Читайте инструкцию как выполняется кладка дымохода из кирпича.

Ремонт

Почистить дымоход газового котла можно механическим способом, при помощи ершика с жестким ворсом, опускаемого по дымоходу посредством троса. Осыпавшаяся сажа извлекается из специально оборудованного кармана, расположенного внизу дымоходной конструкции.

Задекорировать дымоход газового котла можно любым жаропрочным отделочным материалом, предварительно смонтировав каркас из алюминиевого профиля.

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Видео

Смотрите на видео особенности эксплуатации газовых котлов и дымоходов к ним:

К монтажу дымохода для газового котла следует подходить индивидуально, исходя из конструктивных особенностей помещения и самого здания в целом, также необходимо при выборе дымохода ориентироваться на технические характеристики котельного оборудования.

mykaminz.ru

Сталь для дымохода какая лучше

Большинство производителей предлагают десятки разных конструкций дымоходов. Если Вы не специалист, самостоятельно разобраться в их особенностях будет крайне сложно.
Поэтому чаще всего делается простой выбор между маркой стали AISI 321 толщиной 0,5мм и маркой стали AISI 430, толщиной  1мм. Иногда в подборку добавляют AISI 439, толщиной 0,8мм.
Большинство покупателей придут к выводу, что сталь марки AISI 430, толщиной 1мм, будет лучше, чем сталь марки AISI 321, имеющая толщину лишь 0,5мм. Ведь все мы с детства привыкли, что чем больше, тем надежнее и лучше.
На самом деле все обстоит с точностью наоборот! И дело тут не в толщине стали, а в ее составе и химических свойствах. Почему ржавеют дымоходы, ведь они сделаны из нержавейки? Чаще всего причина кроется не в некачественном дымоходе, а в неверном выборе стали дымохода.
Главным врагом дымоходных систем является кислота, которая почти всегда присутствует в выделяющемся конденсате. Именно эта кислота с течением времени медленно, но упорно разъедает наш дымоход.

 Кислоты, которые образуются при горении топлива.

Но и это еще не все! Из-за различных химических процессов, происходящих при сгорании топлива, мы получаем целых 3 разных вида кислот:

• Угольная кислота. Образуется в результате взаимодействия растворимого в воде углекислого газа и водяного пара.
• Серная кислота . Образуется при взаимодействии серного ангидрида SO3, содержащегося в отходящих газах печей (особенно работающих на дизельном топливе) и паров воды.
• Азотная кислота. Образуется при взаимодействии диоксида азота, выделяемого в процессе горения, и образующихся при этом паров воды.

 А вот таблица с содержанием химических элементов в марках стали:

AISI	ГОСТ	С	Mn	Si	Cr	Ni	Mo	Ti
430	12X17	0.12	0.8	0.8	16	-	-	-
439	08X17T	0.08	0.08	0.8	17	0.6	-	1
304	08Х18Н10	0.08	2	0.8	17	9	-	-
321	08Х18Н10Т	0.08	2	0.8	17	9	-	1
316L	03Х16Н15М3	0.03	0.9	0.6	17	14	2	-

AISI 430 – жаростойкие нержавеющие стали общего применения с очень низкой коррозионной стойкостью. Применяются в основном в пищевой промышленности. Из данной стали изготавливают кухонные вытяжки и кастрюли.

AISI 439 – как мы видим из таблицы, данный вид стали стабилизирован титаном и имеет добавки никеля. Эта сталь относится к бюджетным, но вполне может применяться в отопительных приборах с небольшим кол-вом конденсата (а лучше с его отсутствием).

AISI 321 – данный вид стали содержит в себе большой объем никеля. Сталь коррозионностойкая, жаростойкая, жаропрочная, нержавеющая, с длительным сроком службы. Рекомендуемая температура применения от 600 до 800°С. Используется для изготовления каминов, бытовых котлов, труб, банных печей и теплообменников. Является кислотостойкой. И именно поэтому даже при толщине в 0,5мм дымоход из AISI321 служит дольше, чем аналогичный дымоход из AISI430. Так например, питерский производитель дымоходов «Вулкан» дает гарантию в 50 лет.

AISI 316 – содержит молибден — один из немногих легирующих элементов, способных одновременно повысить прочностные, вязкие свойства стали и коррозионную стойкость. Является оптимальным вариантом для дизельных и газовых котлов.

Поэтому, выбирая дымоход, лучше ориентироваться в большей мере на марку стали, а не на её толщину.

www.pech.ru

Дымоходы для газовых котлов: 90 фото современных конструкций

При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

• требования к диаметру дымохода;
• вертикальность проёма;
• ровность и прямота;
• наличие зонтика на верхушке;
• наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

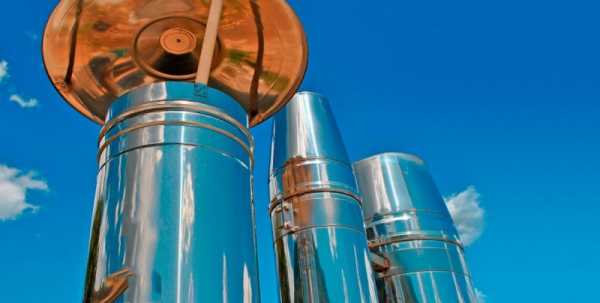

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

• открытые;
• турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

• кирпич;
• нержавеющая сталь;
• керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

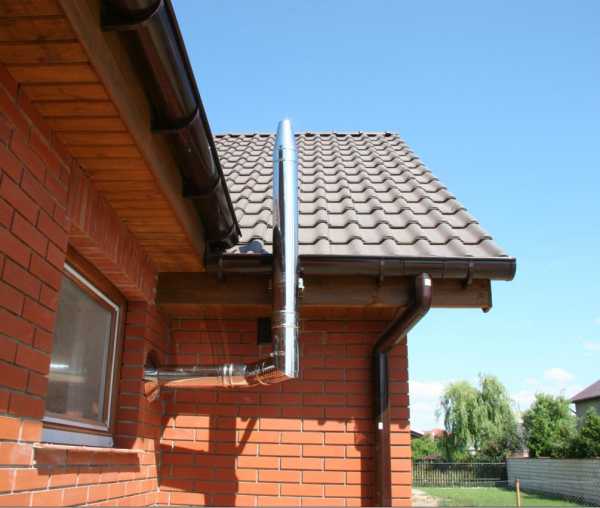

Фото дымоходов для газовых котлов

Также рекомендуем посетить:

mojdominfo.ru

Выбор дымохода: какая сталь лучше ?

Итак, один важных моментов– это из какой стали должен быть сделан дымоход ?

Бытует мнение, что сталь марки AISI- 316 самый лучший вариант для основы дымоходной системы подходящей для всех типов печей, каминов и котлов. К сожалению, это не так! Присутствие значительного количества марганца в нержавеющей стали данной марки существенно повышает кислотную стойкость стали в агрессивной среде, но данный факт уменьшает предельные температуры использования дымовых элементов, изготовленных из данной стали. Максимальный температурный режим для данной марки составляет 400 градусов Цельсия, против 550С у сталей AISI-304, AISI-321, AISI-430. По нашему мнению, и мнению многих технических специалистов лучшим вариантом для всех отопительных приборов будет дымоход, изготовленный из стали AISI-321. Эта сталь одинаково хорошо справляется с высокими температурами, а также хорошо противодействует агрессивной кислотной среде. А сталь марки AISI-316 рекомендуется для применения в агрессивной среде с не очень высокими температурами. Например, такой дымоход идеально подойдет для котлов на дизельном топливе и котлов на отработанном масле.

Существует мнение, что сталь AISI-430 нельзя использовать в качестве основы для производства дымоходных систем, а также говорят, что эта сталь предназначена для пищевой промышленности.

Можем смело сказать, что данная информация не соответствует действительности. Практически все марки нержавеющих сталей, используемые при производстве дымоходных систем, прошли сертификацию на применение в пищевой промышленности. Этот факт говорит лишь о том, что сталь при эксплуатации внутри жилых помещений не будет выделять вредных для человека веществ. Содержание в марке стали AISI-430 хрома 17%, говорит о том, что сталь можно использовать в зонах высоких температур. Отсутствие никеля снижает кислотную стойкость данной марки, поэтому дымоход, изготовленный из данной стали рекомендуется использовать на банных печах и печах или каминах у которых отсутствует функция вторичного дожига. Сталь так же хорошо подходит для внешнего контура любого теплоизолированного дымохода. Использование данной марки на печах длительного горения, котлах на дизельном топливе и отработанном масле не рекомендуется.

Мы часто слышим, что отличить качественную хромоникелевую нержавеющую сталь (AISI-304, AISI-321, AISI-316) от «некачественной» можно с помощью простого магнита – к «плохой» стали он притянется, а к «хорошей» нет. Данный факт не в полной мере соответствует действительности. Данный способ не позволяет выявить марки стали AISI- 200, AISI-201 славящиеся пониженным содержанием хрома и минимальным содержанием никеля (меньше 1%). Использовать данную марку стали в качестве дымоходной системы крайне не рекомендуется по широкому ряду причин. Но магнит к данной стали не притягивается и у покупателей может сложится ложное впечатление о принадлежности стали к маркам AISI-304, AISI-321, AISI-316. Закупочная стоимость стали марки AISI-200 и AISI-201 находится в пределах стоимости стали AISI-430, что позволяет недобросовестным производителям спекулировать на рынке. Магнит прилипает только к ферритной нержавейке серии 4хх. На поверку тест магнитом вводит покупателей в заблуждение, а недобросовестные компании могут использовать данный метод в своих корыстных целях.

К сожалению, без лабораторных тестов, в «домашних» условиях проверить марку стали не представляется возможным и главным фактором остается доверие к производителю, его многолетний положительный опыт работы на рынке, наличие реальных сертификатов на выпускаемую продукцию, а не отказных писем как это часто бывает.

aspdom.com

Дымоход для твердотопливного котла: какой лучше, высота, крепление

Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.

Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.

Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

1. Длина трубы.
2. Наличие поворотов.
3. Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Химическая нейтральность

Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды

Надежность

Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.

Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

• Круг.
• Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов

• Титан.
• Никель.
• Молибден.

Именно они спасают нержавейку от коррозии. Для установки

в котлах используются, следующие марки стали:

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Устройство и монтаж

Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:

• По движению дыма.
• По конденсату

Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:

1. Стакан.
2. Сэндвич трубы.
3. Сборник конденсата.
4. Искрогаситель.
5. Оголовок.
6. Очиститель.

Чтобы создать надежное соединение устанавливаются:

• Переходники.
• Тройники.

Стыки скрепляются хомутами с внешней стороны.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

• Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
• Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
• При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
• Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

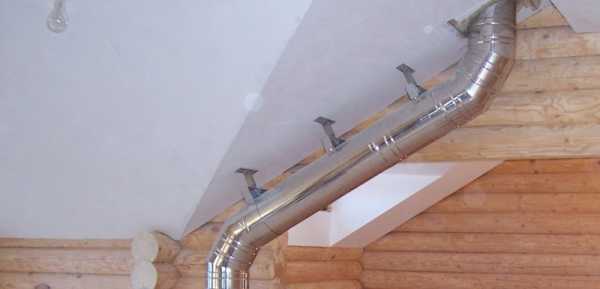

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

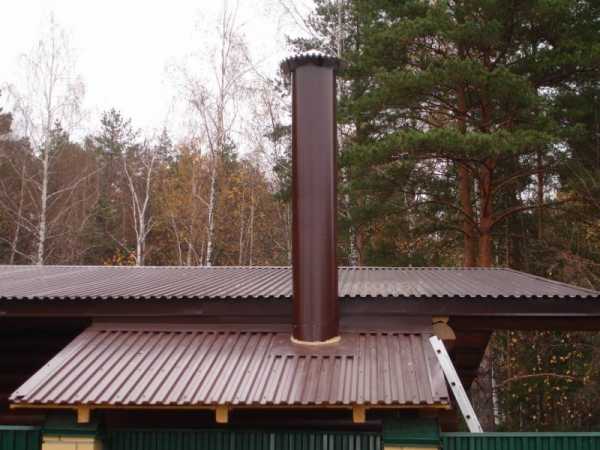

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

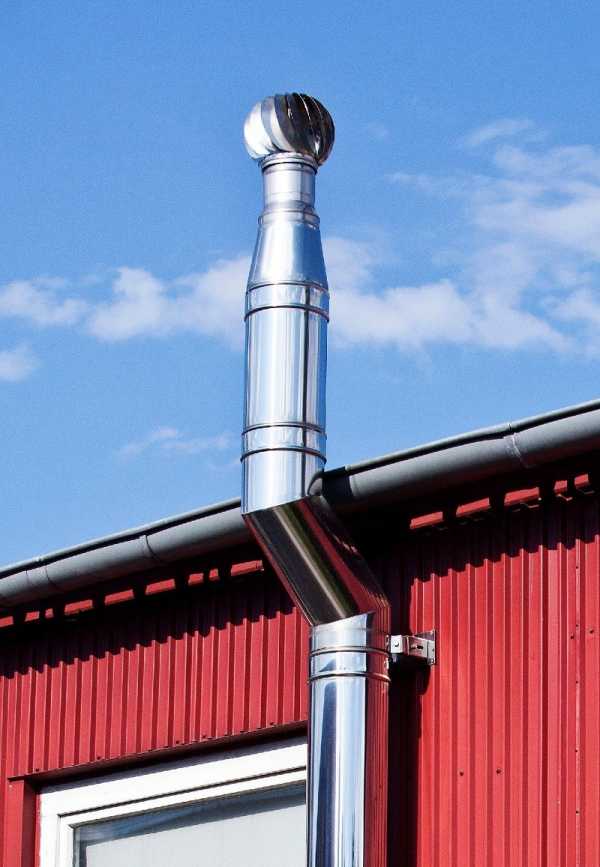

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.



Похожие статьи:

vseprotruby.ru

Выбираем трубы для газовых котлов по цене

При использовании газового котла для отопления дома очень важна правильная организация отвода продуктов сгорания. Для этой цели используется дымоход, располагаемый внутри или снаружи здания.

При использовании внутреннего дымохода труба, непосредственно отводящая газы, согласно требованиям пожарной безопасности, должна располагаться в кирпичной шахте.

Это увеличивает объемы и стоимость работ, а также является препятствием для ревизии и ремонта трубопровода. Также это мешает своевременно обнаружить утечку угарных газов.

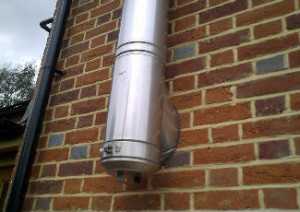

Наружный дымоход лишен этих недостатков. Он соединяется с котлом при помощи специального газохода, проходящего через стену. Единственное условие – место прохода должно быть изолировано негорючим материалом.

Цилиндрическая форма дымохода считается оптимальной.

Дымоходы не круглого сечения способствуют активному осаждению сажи на стенках дымохода и уменьшению его пропускной способности. Диаметр трубы дымохода должен соответствовать размерам выхлопного патрубка котла или даже иметь больший размер.

Обычно дымоход газового котла выполняют в виде трубы круглого сечения. Чаще всего его диаметр составляет 130 мм.

Оглавление к статье:

Условия эксплуатации такого дымохода достаточно суровые:

• высокие температуры;
• кислотный конденсат.

Поэтому материал дымохода должен быть способен выдерживать эти агрессивные воздействия в течение длительного времени.

Наиболее часто для устройства дымоходов используются:

• асбоцемент;
• оцинкованный металл;
• нержавейка;
• кислотостойкая сталь;
• керамика;
• жаропрочное стекло.

Использование асбоцементных труб еще встречается, но считается крайне нежелательным в силу того, что при воздействии конденсата материал довольно быстро подвергается разрушению, становится рыхлым, поглощает влагу из газов. А высокая температура может привести к его растрескиванию.

Довольно часто используются оцинкованные трубы. Из них делают дымоходы типа «сэндвич».

Наличие слоя теплоизоляции между внутренней и наружной трубой решает проблему образования конденсата и не требует внешнего утепления дымохода.

Такие трубы прослужат дольше асбоцемента, но воздействие кислоты все же неблагоприятно сказывается на защитном слое. Поэтому для оцинковки внутренней поверхности трубы используется кислотостойкая оцинковка.

Дымовые трубы из нержавейки могут быть:

• модульными;
• коаксиальными.

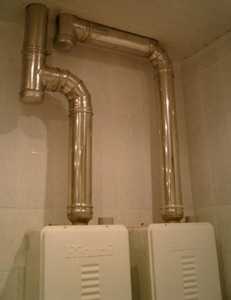

Модульный дымоход собирают как конструктор из отдельных частей. Но они годятся только для отопительных агрегатов, оборудованных камерой сгорания открытого типа.

Котлы, оборудованные камерой сгорания закрытого типа, являются более прогрессивными и безопасными, поскольку:

• используют для работы наружный воздух, не забирая его из помещения;
• дымоходы обычно прокладываются горизонтально – прямо через ближайшую наружную стену дома, что значительно укорачивает их длину и облегчает монтаж.

Для таких котлов используют коаксиальные дымоходы, представляющие собой трубу, расположенную в трубе большего диаметра. По всей длине трубы находятся на равном расстоянии друг от друга.

Таким образом, образуется два контура: по внешней трубе уличный воздух принудительно подается в котел, а по внутренней производится удаление продуктов сгорания.

При этом:

• уличный воздух согревается, проходя мимо нагретой внутренней трубы, что повышает КПД котла;
• удаляемые из котла газы остывают, что снижает вероятность появления конденсата.

В тех случаях, когда возможность вывода дымохода через стену отсутствует, можно вывести его через перекрытие на крышу. Но горизонтальное положение является наиболее оптимальным с точки зрения эффективности работы котла.

Дымоход из кислотостойкой стали

Он ничем не отличаются от аналогичных конструкций из нержавейки, но имеет более высокую стоимость и более длительный срок службы.

Керамический дымоход

Дымоход, изготовленный из кислотостойкой керамики, отлично работает даже при температуре до 1200 градусов, не боится коррозии и воздействия кислотного конденсата.

Обычно трубы из керамики изначально снабжены кожухом из нержавеющей стали и изоляционным слоем. Такая конструкция может быть собрана самостоятельно.

Иногда в качестве утеплителя для керамической трубы используются специальные керамзитобетонные блоки в круглым отверстием, через которое проходит труба, обернутая минеральным утеплителем. Подобные конструкции обходятся дороже, чем стальные, но способны прослужить до 30 лет.

Жаропрочное стекло

Возможный вариант, но очень дорогой и экзотичный. Для правильного монтажа такого дымохода потребуются услуги профессионалов, что тоже обойдется недешево. Поэтому этот вариант не каждому стоит рассматривать всерьез.

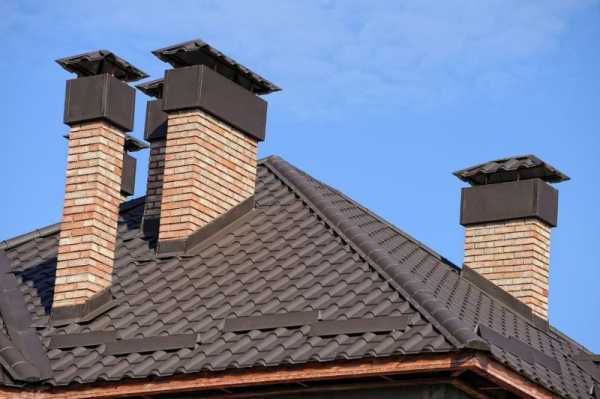

Обычный кирпичный дымоход

Приверженцы старых традиций любят кирпичные трубы. Но не стоит думать, что вам удастся воспользоваться старым кирпичным дымоходом.

Использование газового котла требует, чтобы внутри кирпичной трубы находилась металлическая гильза, которая будет изолировать кирпич от серной кислоты, содержащейся в продуктах сгорания. В противном случае он быстро разлагается, что чревато засорением канала и отравлению угарными газами.

При этом дымоход котла, работающего на газе, монтируется со строго определенными допусками по количеству поворотов и смещению трубы от вертикали, поэтому и кирпичный канал для него придется строить согласно всем допускам. Кроме того, конструкция получится тяжелая и массивная.

Таким образом, в качестве дымохода лучше использовать трубы из нержавеющей стали или керамику. Эти материалы являются оптимальными как по коррозионной стойкости, так и по срокам службы.



protruby.com

устройство, материал, требования и схема

Оглавление:

1. Материалы дымохода
2. Устройство дымохода
3. Однослойные трубы газового дымохода
4. Требования по монтажу

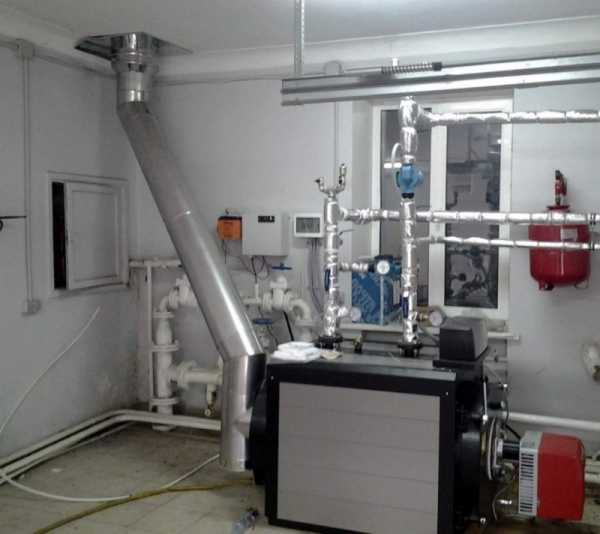

Работа газовых отопительных и водогрейных котлов основана на сжигании газа, поэтому продукты горения должны стабильно выводиться за пределы помещения. Эту роль берет на себя дымоход, и от его правильного монтажа зависит безопасная работа оборудования. Независимо от конструкции агрегата дымоход для газового котла устраивается с принудительной или естественной вентиляцией. Последняя безопасна, если в доме есть полноценный воздуховод. В случае его отсутствия монтируется система с принудительным отводом продуктов сгорания и забором свежего воздуха.

Материалы дымохода

Существует 2 вида воздуховодов: кирпичный и металлический. Современные энергоэффективные котлы работают в циклическом режиме. По этой причине они регулярно включаются и отключаются, а дымоход, соответственно, нагревается и охлаждается. Вследствие этого на его стенках образуется конденсат. Такие условия не подходят для кирпичного воздуховода, так как этот материал имеет свойства разрушаться под действием серы. На нем образуются трещины, и через несколько лет он полностью разваливается.

Спасти положение может лишь установка металлической вставки. Материалом для гильзования (так называется данный вид работ) выбирают специализированную кислотостойкую сталь. Она должна быть устойчивой к действию агрессивной серной кислоты, которая образуется вследствие отвода продуктов горения. Такими свойствами обладают следующие марки стали: AISI 316L, AISI310S.

Практически все современные дымоходы изготавливают из металла, причем их форма сечения всегда круглая. Такое устройство дымохода для газового котла обеспечивает полный вывод продуктов горения наружу. Завихрения не препятствуют удалению дыма, копоть не оседает в углах, как в морально устаревших прямоугольных воздуховодах. Итак, установка дымохода должна осуществляться с соблюдением следующих правил:

• материалом выбирают кислотостойкую сталь с антикоррозионным покрытием;
• форма сечения воздуховода: цилиндрическая;
• конструкция труб одинарная либо коаксиальная (труба в трубе).

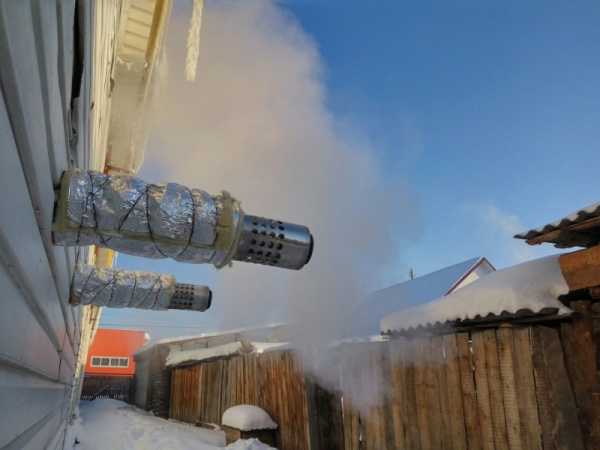

Образованию конденсата подвержены и коаксиальные, и однослойные трубы. Чтобы избежать его оледенения, коаксиальный дымоход не утепляют, а лишь укорачивают внутреннюю трубу в той части, где образуется конденсат. Однослойную систему, наоборот, утепляют негорючими материалами.

Устройство дымохода

Коаксиальная конструкция представляет собой двойную трубу типа сэндвич. Стенки внутренней ни в коем случае не должны соприкасаться с внутренними стенками наружной трубы. Гарантируют это металлические перемычки, соединяющие и фиксирующие их между собой. Формируют дымоход прямые трубы. Первая соединяется с газовым котлом коленом, имеющим поворот 90º, ее высота над ним должна быть не меньше 15 см. Также колена используют для поворота конструкции на всем протяжении дымохода. Однако лучше избегать таких моментов, и менять направление трубы лишь в случае вынужденного изменения конфигурации воздуховода.

В идеале коаксиальная конструкция должна иметь прямое направление, горизонтальное или вертикальное. Важный вопрос: образование конденсата от перепада температур во время включения режима нагрева. Для его удаления участок воздуховода, выходящий из стены, наклоняют вниз на угол, превышающий 3º. В этом случае конденсат не задерживается в трубе, а стекает из нее самостоятельно.

Одну особенность имеет устройство коаксиального дымохода: внутренняя труба, выводящая продукты сгорания газа, всегда немного длиннее наружной, осуществляющей забор воздуха. Обледенение конденсата станет невозможным, если контур забора воздуха будет как можно меньше соприкасаться с улицей. Еще один нюанс: для улучшения теплообмена участок трубы над котлом можно утеплить металлическим гофрированным рукавом. Его диаметр в таком случае выбирают 100 мм.

Однослойные трубы газового дымохода

Такие конструкции собираются из одинарной нержавеющей и кислотостойкой трубы при помощи специальных гильз и адаптеров. Именно для них требования к дымоходам газовых котлов включают в себя утепление негорючим материалом. Если труба проходит кровлю, на этом участке она помещается в металлический футляр. Его роль – защитить ее от повреждения вследствие возможного давления снаружи.

Утепление наружного участка трубы выполняют с учетом средних температур воздуха в холодный период конкретного региона. Эти данные учитывают при расчете толщины утеплителя, и если она будет недостаточной, ожидаемый результат получить будет трудно. Следует учесть, что наиболее эффективным является использование одностенных дымоходов для гильзования и монтажа участка внутри помещения.

Важно соблюдать принцип сборки однослойной трубы: до тройника, обеспечивающего поворот конструкции, она монтируется по дымовым газам, то есть раструбом вниз. После поворота вверх сборка осуществляется по конденсату, то есть раструбом вверх. При этом некоторые специалисты по газовым системам считают, что дымоход из однослойных труб должен монтироваться по газам на всём своем протяжении.

Некоторые нюансы соединения труб: применение тройников вместо колен для поворота воздуховода упрощает в дальнейшем его эксплуатацию. Именно при помощи тройников легко осуществляется прочистка системы, так как появляется удобный доступ к внутренней части дымохода на участке изгиба.

Требования по монтажу к дымоходам газовых котлов

Монтаж воздуховода осуществляется согласно документам СНиП 02.04.2005. Главным требованием в них является герметичность конструкции, обеспечивающая исключение утечки газа. Особенно это касается соединения элементов при помощи фасонных деталей, уплотнителей. Все материалы воздуховода должны иметь сертификат противопожарной безопасности. По окончании монтажных работ подключение системы осуществляет специализированная организация, у которой имеется соответствующая лицензия.

Согласно СНиП каналы воздуховода должны обеспечивать естественную тягу, если используется соответствующий дымоход. Для этого труба над коньком крыши должна возвышаться на 50 см и более. Установка фильтра для предотвращения попадания в трубу мусора, осадков, птиц увеличивает его теплоотдачу и уменьшает силу тяги. Разрешается делать не более 3-х поворотов на всем протяжении дымоотводящих труб, при этом их радиус не должен быть менее диаметра трубы.

opechkah.ru
