Принцип действия и виды тепловых пушек на отработанном масле
Быстрым и простым методом повышения температуры в помещении являются различные виды крупных нагревательных агрегатов, к которым относятся и тепловые пушки на отработанном масле.
Подобные приборы, позволяющие за короткое время обогреть даже большие пространства, особенно часто применяются для отопления мастерских, гаражей, автоцентров, других служебных и производственных помещений, где скапливается большое количество отработки.
В этом материале мы подробно рассмотрим принцип действия тепловых пушек, их разновидности. Также приведем несколько популярных производителей оборудования и расскажем, как сделать тепловую пушку своими руками.
Содержание статьи:
Общий принцип работы пушек
Под обозначением «тепловые пушки» подразумеваются передвижные теплогенераторы, способные быстро осуществлять большую отдачу тепла.
Подобные устройства получили это название как за специфическую продолговатую форму, так и за мощную струю нагретого воздуха, выходящую из специально предназначенного отверстия.
Схематичное изображение конструкции тепловой пушки. В моделях, работающих на электричестве, топливный бак заменяется мощным ТЭНом – трубчатым электронагревателем
Принцип работы различных видов подобных устройств состоит в следующем:
- Главным компонентом подобных приспособлений является нагревательный компонент (ТЭН, горелка). Он размещается в металлическом корпусе. Устройство начинает генерировать тепло только после его включения или розжига.
- Мощный встроенный вентилятор прогоняет через внутреннее пространство поток воздуха, температура которого повышается при контакте с нагревательным компонентом.
- Горячая воздушная масса с силой выталкивается через сопло пушки наружу, благодаря чему за несколько минут можно прогреть даже обширное помещение.
В качестве топлива для пушек может использоваться различное горючее: электричество, горячая вода, солярка, сжиженный газ, отработанные минеральные и биологические масла. В зависимости от применяемого горючего конструкции моделей могут несколько различаться друг от друга.
Основные характеристики прибора
Для качественно изготовленных моделей тепловых пушек характерны следующие характеристики:
- прочность и надежность в функционировании;
- устойчивость к механическим повреждениям, температурным скачкам, появлению коррозии;
- водостойкость, благодаря чему подобные обогреватели могут применяться для отопления пространств с повышенной влажностью воздуха;
- долговечность – при правильной эксплуатации приборы могут служить на протяжении 5-10 и даже более лет, не требуя особого обслуживания и проведения ремонтных работ;
- большой модельный ряд; производители выпускают как небольшие мобильные тепловые пушки, используемые в бытовых целях, так и крупные стационарные устройства, которые целесообразно применять для обогрева обширных пространств, например, производственных цехов или складов.
Следует помнить, что пользоваться тепловыми пушками нужно в вентилируемых помещениях с системой подачи воздуха либо с возможностью регулярного проветривания.
Необходимый показатель мощности
Основным показателем устройства является его мощность, поскольку именно от нее зависит эффективное функционирование прибора.
Для определения необходимой теплоотдачи прибора важно учитывать одновременно ряд показателей:
- Объем обогреваемого пространства, для вычисления которого достаточно перемножить его параметры (высоту, ширину, длину).
- Разницу между температурами внутри и снаружи помещения.
- Коэффициент тепловых потерь, величина которого зависит от теплоизоляции помещения. Среднее значение этого показателя равняется 1-2, тогда как неутепленное здание имеет коэффициент 3-4, а хорошо теплоизолированный дом – 0,6.
Минимальное значение необходимой мощности, обозначаемое в килокалориях в час, можно получить, перемножив указанные выше величины.
Чтобы перевести определенную цифру в киловатты достаточно умножить число на коэффициент 0,001163. Данное значение и требуется иметь в виду, выбирая готовый прибор в магазине.
Особенности тепловых пушек на отработке
Конструкция агрегатов, функционирующих на отработанных маслах, в целом аналогична другим видам пушек. Их особенностью является горелка с оборудованной чашей сгорания, на которую идет подача топлива (моторного или другого масла) при помощи ротационного насоса.
Схема работы тепловой пушки на отработке с наддувом и поддувом, выносным маслонасосом, двумя газоходами и блоком управления
Под воздействием нагрева горючие вещества сгорают, при этом выделяется тепло и продукты сгорания, которые выводятся за пределы помещения через специально предусмотренный для этих целей дымоход.
Различные модели могут иметь свои конструктивные особенности. В одних предусмотрено два вентилятора, один из которых нагревает отсек сгорания, другой подает свежий воздух к камере. В других используется выносной маслонасос, при помощи которого горючее попадает в камеру сгорания.
В качестве горючего для тепловых печей на отработке можно применять также пришедшие в негодность биологические масла, в частности, безнадежно прогорклый фритюр
Масляные пушки считаются безопасными для людей и домашних животных. Их можно применять для отопления гаражей, складов, теплиц и других помещений. Разрешения на их использование не требуется, однако при их применении необходимо соблюдать правила противопожарной безопасности.
Виды агрегатов на отработанном масле
Аналогично газовым и дизельным пушкам, устройства, работающие на отработке, могут быть двух основных типов: прямого и непрямого действия.
У моделей первого типа (прямого нагрева) внутри корпуса-цилиндра располагается круглая газовая горелка, которая со всех сторон обдувается воздушным потоком, перетекающим от вентилятора. Нагретая воздушная масса совместно с продуктами сгорания выпускается через трубу, расположенную на противоположной стороне пушки.
Пушка с прямым нагревом имеет большую теплоотдачу, однако при ее работе в помещение попадают вредные вещества. Этого недостатка лишены модели с непрямым действием
Поскольку газообразные отходы содержат вредные для здоровья людей и животных вещества, пушки рекомендуется применять лишь в хорошо проветриваемых пространствах. Устройства прямого нагрева могут использоваться для поддержания комфортной температуры в безлюдных помещениях: постройках, гаражах, цехах.
Конструкции тепловых пушек второго типа (непрямого нагрева) снабжены встроенной системой, позволяющей отделять дымовые газы, выделяющиеся при горении масла. В то же время тепло от них передается продуваемому вентилятором воздуху, который скапливается в предусмотренном для этой цели теплообменнике, что позволяет избежать прямого контакта между газом и воздушными массами.
Последние после обогрева выходят из теплообменной камеры через специальный проем, оборудованный в корпусе, тогда как продукты сгорания покидают пушку через боковой патрубок, который подсоединяется к трубе дымохода.
Модели непрямого нагрева отличаются экологичностью, при их использовании в помещение не попадают вредные газы, а также отсутствуют запахи, благодаря чему подобные устройства годятся для отопления помещений в присутствии людей.
Все тепловые пушки на отработке можно также разделить на следующие категории:
- Стационарные – устройства большой мощности, которые устанавливают на одном месте и подсоединяют к дымоходу.
- Мобильные – компактные приборы, которые можно передвигать по помещению. Как правило, они имеют прямой нагрев и небольшую мощность, поскольку устройства с масштабной теплоотдачей выделяют много продуктов сгорания.
Аппараты, функционирующие на отработанных маслах, различаются по габаритам, форме, дизайну, наличию дополнительных функций.
Преимущества и недостатки пушек на отработке
Масляные нагревательные приборы имеют свои позитивные и негативные стороны. У пушек этого типа имеется множество достоинств.
Они универсальны: тепловые агрегаты могут работать не только на минеральных маслах (тепловое, моторное), но и на других видах топлива, например, на биологическом масле или смеси горючих веществ. Не допускается лишь применение трансформаторного и других масел, плотность которых превышает 90 по шкале SAE.
Нагревательные приборы, для функционирования которых применяются различные отработанные масла, позволяют утилизировать отходы транспортного горючего, загрязняющего окружающую среду
Они дешевы: отработанное минеральное или биологическое масло, которое используется в качестве горючего для подобных моделей тепловых нагревателей, не подлежит восстановлению и является отходом производства. Его можно приобрести по минимальной стоимости.
Приборы имеют высокий КПД. Коэффициент полезного действия современных моделей тепловых приспособлений может достигать 100%.
Тепловые пушки разных видов находят широкое применение как в быту, так и в народном хозяйстве. Их применяют для экстренного обогрева жилья, поддержании комфортной температуры в общественных и производственных зданиях, теплицах и оранжереях
При использовании моделей непрямого нагрева прибор не выделяет неприятных запахов, сажи и копоти, поэтому воздух в помещении всегда остается чистым.
Но при горении топлива в приборах выделяется углекислый газ, количество которого зависит от мощности прибора. Из-за высокого содержания CO2 в выхлопах пушки с большой теплоотдачей желательно «привязывать» к дымоходам, через которые выводятся продукты сгорания, поэтому высокомощные модели на отработке практически всегда стационарны.
Пушка на отработке своими руками
Конструкция тепловой пушки достаточно проста, поэтому, имея определенные навыки работы, можно попробовать собрать подобный агрегат самостоятельно.
Устройство самодельного нагревателя
Для выполнения прибора самостоятельно можно воспользоваться упрощенной схемой тепловой пушки. В нижней части конструкции располагается бак для топлива, над которым находится вентилятор и рабочая камера. В последнюю подается горючее, в то время как вентилятор нагнетает в помещение горячий воздух.
Самостоятельно сделанное тепловое устройство на отработке обойдется значительно дешевле, нежели приобретенное в магазине, однако его технические характеристики несколько ниже
Помимо этого, в устройстве предусматривается насос, фильтр и соединительная трубка, через которую проходит топливо, форсунка для выхода продуктов сгорания, труба для нагретого воздуха и ряд других элементов.
Необходимые детали и материалы
Перед началом работ следует запастись материалами или готовыми составными частями устройства.
При изготовлении теплового нагревателя на отработанном масле в качестве корпуса можно использовать отпиленную часть старого газового баллона
Корпус тепловой пушки, для которого необходимо использовать толстостенный металл. В качестве этой детали, например, подойдет подходящий по размеру участок трубы или иное подходящее изделие. Можно также сделать корпус из листа толстой нержавеющей стали (3-4 мм), заварив шов.
Камера сгорания. Под эту деталь подойдет металлический цилиндр, диаметр которого вдвое меньше, нежели аналогичный показатель корпуса.
Топливный бак. Этот элемент представляет собой чашу, сделанную из материала, обладающего низкой теплопроводностью. Подойдет и обычный металлический резервуар, тщательно закрытый теплоизолятором.
Вентилятор, который необходим для устройства теплового приспособления на отработке, можно приобрести в магазине или воспользоваться имеющимся устройством при условии его хорошего состояния
Вентилятор. Для обеспечения простоты и надежности конструкции предпочтительно воспользоваться надежным и экономичным крыльчатым вентилятором на 220 вольт, который отличается простым использованием и долговечностью.
На нашем сайте есть несколько статей, в которых мы детально рассмотрели, как соорудить тепловую пушку своими руками. Рекомендуем прочесть и их:
Монтаж устройства на отработке
Прежде всего следует взять трубу, баллон или другую внешнюю оболочку устройства.
- Внизу размещается нагреватель и топливный бак, который нужно отделить от верхней части устройства на расстояние 15 см. Чтобы эта часть прибора выглядела аккуратней, ее можно упрятать в металлический короб.
- В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. С двух сторон отсек запаивается, после чего в нем проделываются отверстия для форсунки и дымоотвода. Камера сгорания прочно фиксируется к стенкам корпуса. Рабочий отсек желательно оснастить пьезорозжигом, а также подсоединить к нему вентилятор.
- Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр. Важно также организовать выводную трубу из бака, через которую отработка будет попадать на топливный фильтр и форсунку.
- Необходимо также решить вопрос об источнике питания вентилятора. Если в пределах досягаемости имеется электросеть, этот элемент можно подключить к розетке. При ее отсутствии придется воспользоваться аккумулятором.
В завершении необходимо прикрыть сетками расположенные вверху отверстия.
Советы по использованию тепловых пушек
Специалисты рекомендуют обратить внимание на следующие моменты при производстве нагревательных устройств:
- При эксплуатации прибора следует соблюдать правила безопасности: помните, что на расстоянии 1 метра от прибора температура струи нагретого воздуха может достигать 300 °С.
- Для прогревания помещения площадью 600 квадратных метров, достаточно всего 10 литров топлива.
- Чистить испарительную чашу, убирая шлак от отработки, необходимо один раз после 20-50-часового функционирования устройства.
- Не следует допускать, чтобы вместе с отработанным маслом или иным видом горючего в топливный элемент попадала вода. Если в бак попадет большое количество этой жидкости, горелка может потухнуть.
Следует также не забывать о правилах пожарной безопасности: самодельные тепловые устройства лучше не оставлять без присмотра, а также иметь в пределах досягаемости огнетушитель или другое приспособление для тушения возгорания.
Производители тепловых пушек на отработке

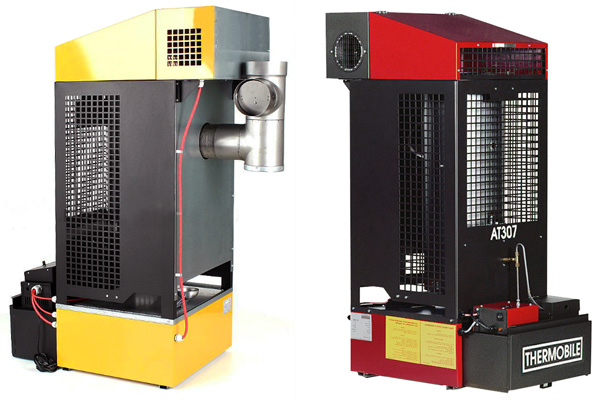

В продаже можно встретить готовые модели устройств, работа которых осуществляется на отработанном масле. От самодельных устройств они отличаются эстетичным внешним видом, высоким КПД, энергоемкостью, а также высокими техническими характеристиками.
Современные модели оснащены электророзжигом и автоматикой, благодаря которой можно регулировать подачу топлива, экстренно отключать прибор при внештатных ситуациях, устанавливать различные тепловые режимы, адаптировать агрегат к работе на разных видах топлива.
Аппараты, работающие на отработанных маслах, выпускаются фирмами, которые дислоцируются в Европе, США, Азии. Назовем лишь несколько авторитетных производителей и их топовые модели.
Kroll – истинно немецкое качество
Известная компания, основанная более 30 лет тому назад, считается одним из мировых лидеров в области нагревательной техники (горелок, осушителей, тепловых пушек, генераторов).
Модели Kroll отличаются доступной стоимостью и небольшими габаритами. Благодаря минимальному количеству автоматики, для их обслуживания не требуется сложного оборудования и помощи специалистов
Изделия этого бренда, имеющие все необходимые российские и европейские сертификаты качества, отличаются безопасностью, экономичностью, надежностью в работе, а также имеют привлекательный дизайн.

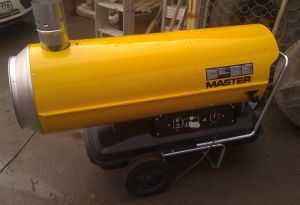

Master – компания с полувековым опытом
Известный американский производитель, являющийся одним из лидеров продаж теплового оборудования, особенно теплогенераторов. Техпараметры предлагаемых приборов демонстрируют рекордные показатели в отрасли, в то же время практически все варианты отличаются компактностью и мобильностью.
Стационарный нагреватель MASTER WA 33B, выдающий до 30 киловатт тепла, может работать на любом виде отработки. Конструкция прибора предусматривает ручной розжиг, стойкий к износу и полностью безопасный корпус
Линейка MASTER WA объединяет серию экономичный устройств, способных работать практически на любой разновидности отработанного топлива: моторных и биологических маслах, гидравлической жидкости. Мощность моделей, входящих в серию варьируется от 19 до 59 кВт, благодаря чему можно легко подобрать приспособление для отопления пространства определенной площади.
EnergyLogic – нагреватели на отработанном масле
Американская компания, имеющая 30-летний опыт работы и десятки запатентованных инноваций, придает особое внимание производству котлов, горелок, нагревателей и прочего оборудования, работающих на отработанном масле.
В модели EnergyLogic EL-200H предусмотрен топливный насос, дающий возможность точно дозировать различные виды топлива. В ней имеются также жалюзи для выхода горячего воздуха, которые могут иметь различное расположение
Продукция в основном изготовляется из нержавеющей стали, отличающейся стойкостью к коррозии и прекрасной способностью выдерживать высокие температуры. При этом используются стандартные детали, широко присутствующие на рынке, что облегчает эксплуатацию, упрощает монтаж и обслуживание.
Hiton – бюджетные приборы
Польская компания, датой основания которой является 2002 год.
Фирма специализируется на производстве экотопливных обогревательных приборов, включая теплогенераторы и тепловые пушки, работающие на отработанном моторном масле.
Нагреватели Hiton, эффективность которых может достигать 91%, оборудованы топливным баком и горелкой, отличаются простотой конструкции, не требуют сложного монтажа, надежно функционируют в течение длительного времени
Нагреватели этой марки капельного типа HP-115, HP-125, HP-145, HP-145R могут функционировать на отработанных минеральных маслах, на дизельном топливе или на смеси этих двух видов горючих, а также на растительных маслах.
Выводы и полезное видео по теме
На представленном ниже видеоролике можно познакомиться с подробной инструкцией о том, как самостоятельно создать тепловую пушку, работающую на отработке.
Изготовленная своими руками или приобретенная в магазине тепловая пушка на отработке позволит значительно сэкономить средства на источнике энергии при использовании по существу бросового продукта – отработанного моторного масла.
При эксплуатации агрегата следует помнить, что он может стать источником пожара, поэтому желательно соблюдать все правила пожарной безопасности и не оставлять прибор без присмотра.
Не можете определится с выбором тепловой пушки или остались вопросы по сооружению устройства своими руками? Пожалуйста, оставляйте свои комментарии, делитесь опытом, задавайте вопросы в расположенном ниже блоке.
sovet-ingenera.com
Тепловая пушка на отработке: Master, EnergyLogic, Kroll
Потребность отопить и просушить помещение может появиться не только в зимний период. Для этих целей применяются различные устройства. Одними из практичных, высокоэффективных и долговечных считаются тепловые пушки. Они из-за своей хорошей тепловой отдачи прекрасно подходят для тех ситуаций, когда в помещении нет стационарного отопления.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Тепловая пушка на отработанном масле пользуется популярностью для воздушного обогрева помещений разной площади, в том числе и относительно больших: гаражей, складов, цехов, ангаров, строительных объектов.
Тепловая пушка на отработанном масле Kroll W 401 VL
Особенности
Тепловые пушки функционируют на жидком топливе, в том числе, на отработке любого вида: моторном масле, гидравлическом, трансмиссионном и т.п. Коэффициент полезного действия этих высокомощных устройств доходит до 100 %. Пушки могут функционировать без перерыва около 10-15 часов, а если присутствует терморегулятор, то целые сутки.
При помощи насоса масло подаётся в чашу горелки, где и сгорает, излучая теплоэнергию воздуху.
На рынке приборов для обогрева можно встретить пушки на жидком топливе двух типов:
- непрямого нагрева;
- прямого нагрева.
Устанавливать тепловые пушки на отработанном масле желательно только в помещениях с хорошей вентиляцией.
Тепловая мощность таких приборов может составлять 200 кВт, а объём помещения обогрева – до 900 м³.
Множество модификаций тепловых пушек на отработке имеют отличную сервисную автоматику, которая обеспечивает настройку разных тепловых режимов, автоматическую регулировку топливной подачи для достижения определённого нагрева помещения, автоматическую адаптацию к разным типам масла, электрический розжиг, аварийное отключение оборудования. Автоматика делает пользование тепловыми пушками на отработанном масле простым, удобным и безопасным.
Производители
Чтобы выбрать качественное и надёжное оборудование, стоит уделить внимание не только техническим характеристикам, но и производителю. Популярностью пользуются модели тепловых пушек таких компаний, как Master, Kroll, EnergyLogic. Рассмотрим их подробнее.
Kroll – это немецкая компания с опытом в 30 лет. Является лидером мирового масштаба в производстве тепловых пушек, горелок, тепловых генераторов, осушителей. Продукция бренда отличается надёжностью, безопасностью, экономичностью, а также интересным дизайном. Вся продукция имеет соответствующие сертификаты качества по мировым и отечественным стандартам, обладает качественной гарантией.
Модель Kroll W401K прекрасно подойдёт для экономичного обогрева на авторынках, СТО, производствах, где можно найти большое количество отработки. Данная тепловая пушка окупится владельцу уже, в среднем, через 5 месяцев. Модель надёжна в эксплуатации, отличается небольшими габаритами, имеет минимум автоматики и малую стоимость. Такая печь не требует сложного техобслуживания специалистами.
Принцип работы тепловой пушки на отработанном масле на отработанном масле Kroll W401 K
Master является лидирующей компанией в сфере продаж тепловых пушек. За долгое время работы производитель довёл техпараметры своих устройств до рекордных показателей в отрасли. Почти все модели довольно компактны и мобильны.

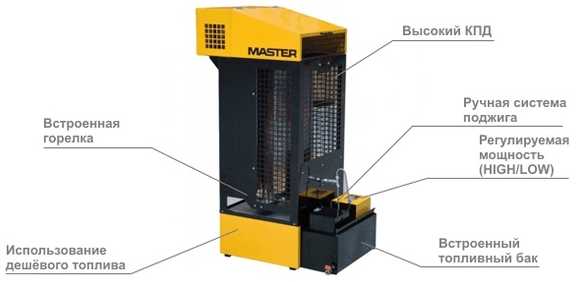

MASTER WA – это серия экономичных устройств, функционирующих почти на любом типе отработки, будь то моторные масла, гидравлические жидкости и даже биологически масла!
Особенности тепловых пушек на отработке Master WA
Пушки имеют дымоход. Тепловая производительность от 19 до 59 кВт. Устройства в силах экономично отопить помещение. Выпускаются модели серий WA 29А, WA 31, WA 33В, WA 33С, WA 41А, WA 59А.
Теплопушка стационарного типа MASTER WA 33B использует в качестве топлива любую отработку. Устройства имеют дымоходную трубу для отвода продуктов сгорания, безопасный и стойкий к износу корпус, ручное управление системой воспламенения. Данная модель в силах выдавать до 30 кВт тепла.
Теплогенератор на отработанном масле EnergyLogic EL 200H-S
EnergyLogic – это компания с десятками запатентованных инноваций и 30-летним опытом, направленным на безотказную работу оборудования.
Теплогенератор на отработке модели EnergyLogic EL-200H имеет топливный насос, который даёт возможность с точностью проводить дозирование разных типов топлива. Корпус теплообменника выполнен из нержавейки, которая славится отличной устойчивостью к высоким температурам и коррозийным процессам. Запчасти к модели легко найти на рынке, их стандартность обеспечивает лёгкий монтаж и обслуживание.
Модель EL-200H имеет жалюзи для выхода горячего воздуха (расположены либо с правой, либо с левой стороны, либо с двух одновременно). Мощность составляет 58,3 кВт, потребляемая мощность 1,98 кВт.
Тепловые пушки на отработанном масле – это отличный способ отопления нежилых помещений. В качестве топлива они не привередливы, относительно экономичны. Эти устройства станут «спасением» для тех, кто обязан работать в помещениях без отопления.
Благодаря высокоэффективной работе, лёгкости обслуживания в течение многих лет и другим преимуществам теплопушки на отработке пользуются достаточно хорошим спросом.
teplofan.ru

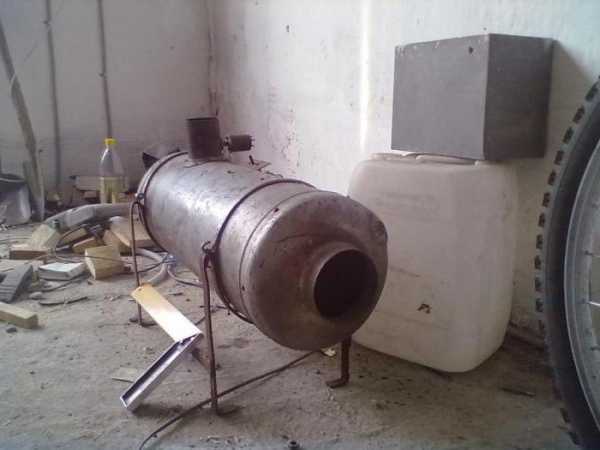

Тепловая пушка на отработанном масле своими руками
Если вы владеете частным хозяйством, то перед вами наверняка не раз вставал вопрос о необходимости отопления жилища и подсобных помещений по типу гаражей и мастерских. Для этого обычно используются разные тепловентиляторы, однако приобретать такой обогреватель совсем нет необходимости, вместо этого можно использовать и тепловую пушку, которую возможно выполнить своими руками.
Описание пушки на отработке
Тепловая пушка на отработанном масле конструктивно мало отличается от газовой разновидности. В ней имеется горелка, которая предназначена для работы с жидким топливом. Есть в конструкции ещё и вентилятор для нагнетания воздуха. Взамен газового клапана в этом случае устанавливается топливный насос, он отвечает за перекачивание горючего из бака, который располагается под корпусом. В этом и состоит основное отличие.
По принципу газовых обогревателей оборудование на отработке может иметь одно из двух исполнений, первое предполагает использование прямого, тогда как второе – непрямого нагрева. Перед тем как вами будет изготовлена тепловая пушка на отработанном масле, вы должны учесть, что продукты горения отработки гораздо токсичнее по сравнению с природным газом.
Это указывает на то, что даже в хорошо вентилируемом помещении такой обогреватель в короткое время создаст неблагоприятные условия. Если же устройство оборудовать раздельным отводом газов и патрубком для дымовых газов, то использовать пушку можно будет везде. Для того чтобы обеспечить мобильность, к корпусу необходимо укрепить раму с колесами.

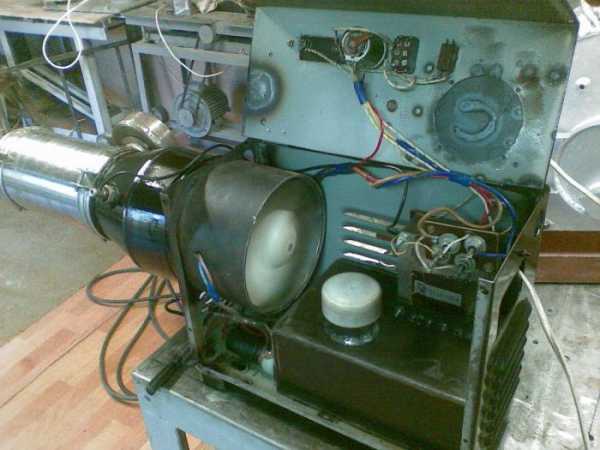

Конструкция тепловой пушки на отработке
Если вами будет собираться тепловая пушка на отработанном масле, то вы должны ближе ознакомиться с тем, из чего состоит такая конструкция и как работает. Нижняя часть представляет собой бак для топлива. Устройство размещается сверху, в нём происходит соединение вентилятора и камеры сгорания. В последнюю будет подаваться топливо, тогда как вентилятор станет нагнетать в помещение горячий воздух.
Для розжига и транспортировки отработки необходимо использовать:
- соединительную трубку;
- форсунку;
- фильтр;
- топливный насос.
Электродвигатель следует зафиксировать к вентилятору. В центральной части корпуса необходимо зафиксировать камеру сгорания. Она будет иметь вид металлического цилиндра, диаметр которого в 2 раза меньше по сравнению с диаметром корпуса. При сжигании отработки продукты сгорания будут выводиться, поступая через трубку из камеры. Для того чтобы прогреть помещение площадью 600 м2, необходимо будет около 10 л топлива.
Проведение сборки
Если вами будет собираться тепловая пушка на отработанном масле, то ее нижний корпус необходимо расположить в 15 см от верхней части. Для того чтобы бак для масла не перегревался, его следует выполнить из материала, который обладает низкой теплопроводностью. Для этого нужно использовать металлический бак, который укрывается теплоизоляционным материалом. Используя толстый металл, вы сможете выполнить верхний корпус, для этого следует применить стальную трубу.
Методика проведения работ
Когда собирается тепловая пушка на отработанном масле своими руками, в корпусе следует закрепить:
- вентилятор с электрическим мотором;
- насос с форсункой;
- камеру сгорания с вертикальным отводом.
На следующем этапе устанавливается топливный насос, тогда как из бака необходимо вывести трубу, через которую отработка будет подаваться на топливный фильтр, а после – на форсунку. Верхний корпус торцов необходимо закрыть сетками. О том, чтобы вентилятор питался от электричества, необходимо подумать отдельно. Если доступа к сети нет, то можно использовать аккумулятор.
Важно помнить о том, что самодельная тепловая пушка на отработанном масле – это источник повышенной опасности, поэтому следует придерживаться правил техники безопасности. Даже если отдалиться от корпуса на метр, то там поток горячего воздуха может иметь температуру в 300 °С. Именно поэтому данное устройство не рекомендуется использовать в закрытых помещениях, ведь продукты сгорания могут представлять опасность.
Рекомендации специалиста по сборке
Тепловая пушка на отработанном масле, фото которой представлены в статье, имеет камеры сгорания, которая выполняется из трубы. Ее следует выбирать с учетом толщины стенок, этот параметр должен быть внушительным. Камеру сгорания необходимо снабдить отверстием для форсунки, которая будет располагаться с одной стороны. В верхней части нужно расположить патрубок дымоотвода.
Важно приобрести или отыскать вентилятор с крыльчаткой. Это устройство и будет отвечать за направление потока воздуха. При сборке необходимо следовать определенному алгоритму. С одной стороны корпуса следует установить вентилятор, его производительности должно быть достаточно для эффективной работы. Камера сгорания должна располагаться по центру, она находится в кожухе. В его торце устанавливается форсунка.
Камерой сгорания может выступить оцинкованная труба, главное – отыскать изделие нужного диаметра. С двух сторон оно запаивается, а на следующем этапе в нем проделываются технологические отверстия для дымоотвода и форсунки. В камеру сгорания обязательно нужно установить пьезорозжиг. Для этого рекомендуется запастись изделием, которое вы сможете приобрести в специализированных магазинах.
Тепловая пушка на отработанном масле, описание которой было поставлено выше, должна иметь топливный бак. В качестве него лучше взять готовые изделия нужного размера. В пространстве фиксируется топливный насос и топливный фильтр тонкой очистки. Насос и форсунка на следующем этапе соединяются, дополнительно используется фильтр, по которому будет поступать топливо.
Заключение
Вентилятор подключается через диммер электросети, однако можно обойтись и без этого устройства, но оно позволяет регулировать температуру воздуха интенсивностью вращения лопастей. При этом расход топлива не будет увеличен.
fb.ru
Тепловые пушки, теплогенераторы на отработке масла
РАЗДЕЛ В РАЗРАБОТКЕ! наличие оборудования и цену уточняйте!
Тепловые пушки, пиролизные теплогенераторы на отработанном масле (отработке) с автоматикой (плавной регулировкой мощности обогрева и автоматической подачей топлива – отработанного масла (отработки), печного топлива, мазута) и увеличенной площадью теплоотдачи российского производства – простые и надежные (без горелки на масле!!) Видео.
Цена воздухонагревателя – тепловой пушки, теплогенератора, калорифера на отработке зависит от мощности и комплектации оборудования. Максимальная мощность от 10 до 60 кВт.
Предлагаем следующие модели тепловых пушек (теплогенераторов) на отработанном масле (отработке) ФОТО ВИДЕО. ЦЕНЫ и наличие на складе в Москве и Петербурге уточняйте! Консультации. Оптимальные цены!

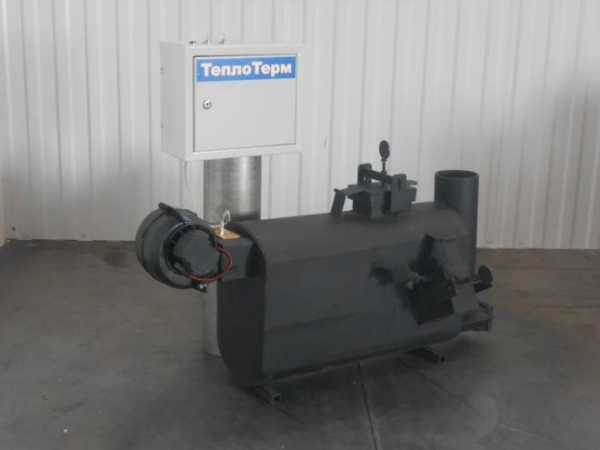

Устройство теплогенератора (тепловой пушки)
Теплогенератор изготовлен из листовой стали и стальных труб, окрашен жаропрочной краской. Элементы теплогенератора представляют собой единую конструкцию, с откидными крышками камеры сгорания, пластинчатого теплообменника и зольника.
Тепловая пушка состоит из камеры сгорания, верхнего и нижнего газоходов, пластинчатого теплообменника увеличенной площади, вентилятора наддува и продува, блока управления и выносного маслонасоса.
Принцип работы теплогенератора:
Из расходной ёмкости маслонасосом отработанное масло по шлангу подаётся в камеру сгорания 7. Камера сгорания выполнена из толстостенной трубы и в рабочем режиме имеет температуру 370 – 400 гр. ц. Отработанное масло испаряется на дне камеры и масляный пар проходит по камере сгорания 7 и верхнему газоходу 6. В пары масла из трубы наддува 3 и дожигателя 9 подаётся воздух и пары масла сжигаются. Далее горячие продукты сгорания направляются в пластинчатый теплообменник 4, где они отдают тепло воздуху, нагнетаемому вентилятором продува 1. Далее продукты сгорания направляются по нижнему газоходу 12 в выхлопную трубу. Подогретый в пластинчатом теплообменнике воздух омывает камеру сгорания, ещё сильнее нагревается и выходит в помещение. Все части, по которым двигаются продукты сгорания окружены наружным кожухом 13, что позволяет получить значительную удельную площадь теплообмена, повысить КПД и исключить контакт с сильно разогретыми частями агрегата.
Видео работы пиролизной тепловой пушки на отработке масла мощностью 35 кВт – отопление автосервиса.
1. Тепловая пушка (теплогенератор) на отработанном масле с повышенной теплоотдачей (КПД-85%), мощность 10 кВт рекомендуем для отопления помещений (складов, СТО, производственных боксов, цехов, автосервисов, гаражей и т.д.) площадью около 75 м2 и высотой потолка не более 3,5 м либо локальных участков (например, масляная тепловая пушка направлена на колеса грузового автомобиля) на открытых площадках, под навесами, в больших не отапливаемых боксах, цехах, при строительных и монтажных работах и т. д. Фото, Видео.
Расход масла 0,6-1,1 л/час. Потребляемая электрическая мощность – не более 100 Вт. Габаритные размеры (Длина х Ширина х Высота) 950 х 440 х 557 мм. Комплектность: Теплогенератор, выносной маслонасос, шкаф управления, топливный шланг, скребок. Диаметр дымохода 110 мм. Масса 49 кг. Гарантия 1 год.
По желанию клиента, теплогенератор может быть укомплектован дополнительным блоком защиты от перелива масла после затухания.
2. Теплогенератор, пиролизная тепловая пушка на отработке с увеличенной площадью теплоотдачи (КПД-85%), мощность 20 кВт рекомендуем для отопления утепленных помещений (автосервисов, СТО, гаражей, складов, цехов, производственных боксов и т.д.) площадью около 120 м2 и высотой потолка не более 3,5 м или локальных участков (например, тепловая пушка направлена в моторный отсек автомобиля) на открытых площадках, навесах, больших не отапливаемых боксов, цехах, а также для обогрева объектов при строительных и отделочных работах в зимний период Фото, Видео.
Расход масла 0,8-2,1 л/час. Потребляемая электрическая мощность – не более 230 Вт. Габаритные размеры (Длина х Ширина х Высота) 1250 х 550 х 675 мм. Комплектность: Теплогенератор, шкаф управления, выносной маслонасос, топливный шланг, скребок. Масса 89 кг. Диаметр дымохода 110 мм. Гарантия 1 год.
По желанию клиента, масляный теплогенератор может быть укомплектован дополнительным блоком защиты от перелива масла после затухания и блоком регулировки по температуре воздуха в помещении.
тепловая пушка на отработанном масле (отработке), мазуте, печном топливе.
3. Тепловая пушка (теплогенератор) на отработанном масле (отработке) с увеличенной площадью теплообменника и высокой теплоотдачей (КПД-85%), мощность 30 кВт рекомендуем для отопления утепленных помещений (автосервисов, СТО, складов, гаражей, цехов, производственных боксов и т.д.) площадью около 160 м2 и высотой потолка не более 3,5 м либо локальных участков (например, тепловая пушка направлена на фундамент здания при его монтаже в осене-зимний период) на открытых площадках, больших не отапливаемых боксов, цехах, навесах и т.д. Фото, Видео.
Расход масла 1,0 – 3,2 л/час. Потребляемая электрическая мощность – не более 210 Вт. Габаритные размеры (Длина х Ширина х Высота) 1345 х 579 х 865 мм. Комплектность: Теплогенератор, шкаф управления, выносной маслонасос, скребок, топливный шланг. Масса 128 кг. Диаметр дымохода 160 мм. Гарантия 1 год.
По желанию клиента, теплогенератор на масле может быть укомплектован дополнительным блоком защиты от перелива масла после затухания и блоком регулировки по температуре воздуха в помещении.
теплогенератор мощность 20 киловатт на отработанном масле, мазуте, печном топливе.
Надежные, недорогие, простые в обслуживании котлы и печи на отработке российского производства. Наши специалисты помогут вам выбрать и купить калорифер, тепловую пушку, теплогенератор, отработке на отработанном масле, мазуте, печном топливе. Дымоходы. Монтаж отопления. Недорого кладем и ремонтируем каменные печи, барбекю, камины.
www.nashhutorok.ru
Гаражная тепловая пушка на отработанном масле – Изделия и проекты
В моём гараже уже два года в зимний сезон работает тепловой калорифер на отработанном масле собственного изготовления . За все это время он совершенствовался и становился той нужной конструкцией которая была наиболее удобной. Надо сказать что я был её очень доволен. Но было два минуса.Во первых, калорифер был слишком мощным для моих 24 кв. метров. Через 45 минут после запуска печи при минимуме мощности в гараже становилось тепло, а еще через 15 минут жарко. Приходилось печь в течении дня запускать и останавливать несколько раз, что согласитесь совсем не удобно.
Во вторых калорифер имел жутко низкий КПД. Это было обусловлено однобортной конструкцией и малой площади теплообменника.
Конструкции делал разные и наработки есть. Очень хотел сделать себе конструкцию с учетом всех соображении, замечаний и опыта. Готовь сани лето, а телегу зимой, как говориться и приступил к работе.
На фотках видно что моя конструкция по ходу постройки претерпевала разные изменения, это было сделано по ходу. Была мысль заставить работать этот калорифер от одного вентилятора, но пробные испытания показали нежизнеспособность такой конструкции. Вернее она жизнеспособна, но сам напор выдуваемого воздуха для обдува становится настолько слабым что калорефер теряет свое самое главное качество – “пулять ” горячий воздух в дальний угол гаража, или туда куда хочется.
Первая мысль – Блин жрет меньше чем старая в два раза, а тепла больше чем у старой в три раза !!! Урра !!!
Как оказалось из за хорошего теплообменника калорифер получился на столько экономным, что старый блок управления (с которого я его запустил) просто не имел возможности сделать подачу ниже чем требовалось ! Он начинал давать топливо от 1.6 вольт, а новая пушка могла работать и просила подачу ниже. Вторым приятным моментом оказалось то , что тепло он дает практически сразу после запуска ! И это классно. Сразу отпала необходимость включать обдувающий вентилятор через какое то время, для того чтобы калорифер успел нагреться, как того требовала старая конструкция. А значит проще электрика.
Замечу что для простоты и надежности конструкции, специально использую все вентиляторы на 220 вольт.
Потому что они надежные, экономичные, проще для блока управления, долговечные, тише чем подобные на 12 или 24 вольта.
Линию подачи надува специально упрятал в короб, чтобы калорифер был более аккуратным и эстетически приятным на глаз.
Извините за кучу написанного, но думаю тем кто интересуется, будут интересны подробности.
Материал для печи использовал листовой металл толщиной 2 мм. Для теплообменника 1.5 мм Для кожуха 1.2 мм. Да конечно для печи 2 мм маловато согласен. Но для себя решил, переделать если где прогорит мне не составит труда, калорифер полностью разбирается. А вот посмотреть где наиболее нагружены зоны температурой мне очень интересно. Так что этот калорифер что то вроде испытательного образца. И выводы после наблюдения могут быть полезны для следующих конструкций.
Эта печь может работать на отработанном масле, любом растительном масле (отходы чебуречных), мазуте, отработанной типографской краске, нефти и солярке.
Чистить испарительную чашу нужно примерно один раз в после 20-50 часов работы калорифера. С чашой конструкция считаю лучше чем без нее. В сети много конструкций гуляет.
Если с отработкой в печь попадает немного воды, слышно как она шкворчит в чаше, но ничего страшного не происходит. Если воды много просто тухнет. Так как это закрытая испарительная конструкция и подача топлива осуществляется дозировано в малом количестве, что намного безопаснее.
Вот видео для наглядности.
Кстати дымоходную гофру поставить нужно стальную, алюминиевая гремит.
Спасибо всем за внимание. Всем удачи !
Прикрепленные изображения
websvarka.ru
электрические, дизельные и газовые, какую выбрать?
Одним из наиболее эффективных нагревательных приборов, способных в течение нескольких минут нагреть помещение, является тепловая пушка. В отличие от привычных для нас обогревателей, пушка обладает солидной мощностью и скоростью разогрева. Объединяют же ее с любым обогревателем высокая мобильность и небольшие габариты.
Применяются тепловые пушки большей частью в строительстве и на производстве. Посредством такого оборудования устанавливаются натяжные потолки, так как данный материал требует качественного разогрева воздуха в помещении. Благодаря прогреву воздуха до высоких температур значительно сокращаются многие виды строительных работ. Например, бетонная стяжка, оштукатуренная поверхность или кирпичная кладка застывают в несколько раз быстрее.
Такие устройства нагрева также могут использоваться на открытых рабочих площадках благодаря способности нагнетать нагретый воздух в заданном направлении. Данное оборудование существенно различается не только по своей мощности, но еще и по источнику питания. Пушки могут работать на дизельном топливе, на отработанном машинном масле, на электричестве, на газе. Не правда ли, широкий выбор моделей?
Тепловые пушки электрические
Электрическая пушка представляет собой металлический цилиндр, внутри которого находятся нагревательные элементы, вентилятор и приборы контроля. Корпус устройства покрывается специальной жаропрочной краской. Габариты корпуса зависят от производительности нагревателя.
В качестве нагревательных элементов используются:
Электрические тепловые пушки
- Металлические спирали из нихрома или другого тугоплавкого металла. Такие элементы способствуют выжиганию кислорода в помещении, поэтому применяются только в недорогих моделях.
- Тэны, представляющие собой запаянные трубки с кварцевым песком. Они являются более производительными и безопасными. Вреда здоровью людей не несут.
- Керамические элементы. Это пластины со множеством мелких ячеек. Их КПД является максимальным за счет увеличенной площади пластин с проходящим воздухом. Это наиболее безопасные элементы.
Работа тепловой пушки основана на прохождении воздуха через нагретые элементы за счет силы вентилятора. На выходе прибора удается достичь очень высоких температур горячего воздуха. Внутри устройства расположен термодатчик, защищающий его от перегрева, а также терморегулятор. При помощи органов управления пушка включается на полную или половинчатую мощность. Она также способна работать в режиме вентилятора.
Тепловая пушка с электропитанием обладает следующими преимуществами:
- В процессе ее работы не происходит сгорания топлива и выброса наружу продуктов горения.
- Отсутствие камер сгорания и бака для газа или топлива делает вес и размеры устройства более компактными.
- Прибор не требователен к обслуживанию.
- Установка и работа электрического прибора не требует согласования с контролирующими органами.
Основным недостатком электропушки можно считать ее зависимость от электричества. Использование таких устройств на открытой местности проблематично.
Дизельная тепловая пушка
Дизельная тепловая пушка
Устройство обогрева, использующее для своего питания дизельное топливо или керосин, работает по следующему принципу. Топливо при помощи насоса подается из топливного бака к форсунке. Оттуда оно впрыскивается в камеру сгорания, где и воспламеняется. Воздух, нагнетаемый вентилятором, разогревается от стенок камер сгорания и выдувается наружу устройства. Все выпускаемые модели имеют термостаты, регулирующие их работу. На некоторых устройствах установлены системы контроля пламени.
По виду нагрева воздуха все обогреватели делятся на две группы — пушки прямого, а также непрямого нагрева. В устройствах прямого нагрева выброс продуктов горения топлива происходит непосредственно в окружающее пространство. За счет этого нагрев происходит очень быстро. Такие установки запрещено применять в помещениях, где могут быть люди.
Тепловая пушка дизельная непрямого нагрева снабжена трубой для отвода сгоревших продуктов за пределы помещения. Нагрев воздуха происходит не так быстро, но намного безопасней. Такие устройства вполне могут быть использованы в жилых помещениях, но с одним условием.
Выгорание кислорода в помещении все же происходит, поэтому тепловая пушка непрямого нагрева должна работать в условиях хорошей вентиляции. Если вентиляция не предусмотрена или еще не установлена, то помещение необходимо регулярно проветривать. Иначе ухудшение самочувствия гарантировано.
Современные дизельные пушки оснащаются системами электроники, способными стабилизировать пламя. Обязательна также защита от возможного перегрева.
Пушка тепловая газовая
Газовая тепловая пушка имеет КПД, близкий к 100 %. Это достигается за счет полного выгорания подводимого топлива. Питается устройство сжиженным газом из баллонов или газом из магистрального газопровода. В последнем случае достигается заметная экономия. Эксплуатировать газовую пушку разрешается только в нежилых сооружениях или на улице. Допустимо ее использование в теплицах, на складах, на с/х объектах, на открытых стройплощадках. Обязательным условием является обеспечение нормальной вентиляции помещения. Работа устройства в помещениях, где находятся люди, запрещена ввиду выгорания кислорода в процессе сжигания пушкой топлива.
Пушка тепловая газовая
К пушке может быть подключено несколько газовых баллонов. На корпусе устройства находятся выключатели и регуляторы, при помощи которых изменяется тепловая мощность прибора. Также в наличии имеется термостат, срабатывающий на отключение пушки в случае превышения максимального значения температуры. При этом подача газа из баллона перекрывается.
Газовая пушка считается безопасным и сравнительно недорогим устройством. Особенно, если использовать для его питания магистральный газ. Она мобильна и проста в настройке и работе. Как недостаток указываем на необходимость получения разрешения на ее работу, так как она относится к газовому оборудованию.
Тепловая пушка на отработанном масле
Тепловые агрегаты, работающие на отработанном масле, представляют огромный интерес ввиду дешевизны топлива. Для работы подойдет любое гидравлическое или моторное масло. Их всегда можно купить очень недорого. Устройство не допускает лишь использования трансформаторного масла, а также некоторых разновидностей масел с плотностью более 90 по классификации SAE.
Тепловая пушка на отработанном масле
Каждая такая пушка имеет горелку, оборудованную чашей сгорания. Ротационный насос подает масло на уже разогретую чашу, где оно и сгорает с выделением тепла. Продукты сгорания масла выводятся за пределы здания через дымоход.
Нагретая камера сгорания обдувается воздухом от вентилятора. В системе присутствует еще один вентилятор, предназначенный для подачи к камере сгорания свежего воздуха.
Тепловые пушки на отработке имеют КПД, равный 100 %. Сгорание масла не сопровождается выделением посторонних запахов. Воздух в помещении остается чистым все время работы устройства. Масляные пушки считаются безопасными для человека. Их допустимо использовать в гаражах, теплицах, складах, ремонтных и других учреждениях. Разрешения на использование такого оборудования не требуется.
Выбор тепловой пушки
Естественно, у многих возникает вопрос: какому виду тепловой пушки отдать предпочтение? На сегодня, в условиях подорожания дизельного топлива и газа, наиболее приемлемым является приобретение электрической модели. Она по всем параметрам является наиболее выгодной. Также перспективным является и вариант с устройством на отработанном масле. Правда, для него потребуется наличие дымохода. Но если вам необходимо работать в таких местах, где нет подвода электричества, особенно на открытых участках, то выбирайте дизельную или газовую модель.
Тепловая пушка на дизеле
При выборе мощности устройства следует ориентироваться на несколько показателей:
- Объем обогреваемого помещения. Для его определения нужно перемножить высоту, длину и ширину помещения.
- Разница уличной температуры и температуры в помещении.
- Коэффициент тепловых потерь. Он зависит от степени утепления стен помещения. Средний коэффициент равен 1-2 единицы. Хорошо утепленный объект имеет 0,6 единиц, а вообще неутепленное здание — 3-4 единицы.
Мощность тепловых пушек подсчитывается путем перемножения значения объема помещения на коэффициент тепловых потерь и на разницу температур:
- Допустим, объем помещения составляет 100 кубометров, разница температур — 30 градусов, а коэффициент теплопотерь равен 1,5.
- Перемножив полученные числа, получаем минимальное значение необходимой тепловой мощности, выраженное в килокалориях.
- В нашем случае выходит 4500 ккал/ч.
- Для перевода в киловатты необходимо этот показатель умножить на число 0,001163. Конечный результат — 5,2 кВт.
Именно обогреватель такой мощности способен качественно обогреть помещение с данными параметрами. Впрочем, можно использовать и более мощный аппарат, но учитывайте увеличение расходов на его работу.
canalizator-pro.ru
Типы тепловых пушек и обогревателей. Электрические, газовые и дизельные тепловые пушки.
В данной статье мы рассмотрим все виды современных обогревателей, используемых в бытовых и промышленных условиях. Так как основная тематика нашего сайта является строительное оборудование, то и внимания мы больше уделим тем типам нагревателей, которые используются на строительных площадках и крупных промышленных объектах, а приборы бытового назначения коснемся лишь вскользь.
Обогреватели в большинстве случаев делят типу используемого топлива и/или по принципу функционирования.
Самый массовый тип – это электрические обогреватели. В зависимости от типа конструкций они подразделяются на тепловентеляторы, конвекторы, масляные обогреватели, тепловые завесы и тепловые пушки. Также существуют инфракрасные нагреватели, о них мы поговорим отдельно.
В бытовых целях в основном используют либо конвекторы, либо масляные нагреватели. Основное их преимущество в том, что они практически не “сжигают” кислород в обогреваемом помещении, поэтому могут использоваться круглосуточно.
В двух словах опишем принцип их работы.
Масляный обогреватель представляет собой нагревательный электрический элемент, помещенный в герметичную емкость с маслом. В нем сперва нагревается масло, которое уже отдает тепло окружающему воздуху. За счет невысоких температур и отсутствия прямого контакта с нагревающим элементом, кислород не расходуется.
Конвектор – это один из разновидностей обычного электрического обогревателя. Обычно имеет плоский корпус для монтажа на стенах. Принцип его действия состоит в том, что он нагревает воздух проходящий через него снизу вверх за счет тепловой конвекции.
Также отличительной особенностью бытовых приборов является довольно небольшая мощность – не более 3-5 кВт. Такой мощности вполне хватает для обогрева стандартных квартир или небольших загородных домов.
Для обогрева большего пространства требуются приборы с большей мощностью и производительностью. Теперь перейдем к промышленным нагревателям. Первым в списке идут тепловентиляторы или электрические тепловые пушки.
Электрические тепловые пушки
Принцип действия электрической тепловой пушки очень прост – вентилятор прогоняет большой объем воздуха через нагревательный элемент. В свою очередь нагретый воздух быстро заполняет нужное пространство, тем самым поднимая температуру до заданного уровня. Все модели данного типа очень похожи между собой, отличаются лишь мощностью нагревательного элемента и мощностью и размерами вентилятора, а соответственно и всей тепловой пушки в целом. Электрические тепловые пушки отличаются хорошей надежностью и могут работать без перерыва длительное время. Для защиты от перегрева важных элементов в большинстве пушек присутствуют датчики, которые отключат обогреватель в случае возникновения поломки.
Такие тепловые пушки используются для прогрева магазинов, небольших складов, строительных площадок среднего размера и прочих помещений, где есть электричество достаточной мощности.
При выборе данного типа пушек обратите внимание на требуемые параметры к электросети. Обычно электрические пушки до 5 кВт требуют однофазного тока с напряжением 220 В, в пушки мощностью выше 5 кВт – трехфазного тока с напряжением 380 В.
Дизельные тепловые пушки
Когда нужно обогреть действительно большие пространства от 1000 кв.м. и больше на помощь приходят дизельные тепловые пушки. Их также называют теплогенераторами. Принцип их действия схож с электрическими тепловыми пушками, однако в качестве нагреваемого элемента тут выступает не электрический нагреватель, а теплота, выделяемая при сгорании дизельного топлива или керосина.
Сразу развеем одно частое заблуждение по поводу дизельных пушек, а имеено, что они для своей работы не требуют электричество. Это не так, электричество они используют для работы вентилятора и для системы зажигания, однако требуемая мощность не превышает 1 кВт даже для самых мощных дизельных тепловых пушек.
Существуют 2 подвида дизельных пушек: прямого и непрямого нагрева. В случае с прямым нагревом, нагреваемый воздух проходит непосредственно через камеру сгорания топлива и смешивается с выхлопными газами. Такой вид пушек обладает большим КПД, но требует наличие хорошей системы вентиляции при прогреве помещений с людьми.
Дизельная тепловая пушка непрямого нагрева имеет два изолированных друг от друга контура. В первом происходит горение топливо, а во втором проходит воздух, подаваемый потребителю. Тепло из первого контура нагревает воздух во втором, при этом смешивание воздуха с выхлопными газами не происходит.
Такой вид тепловых пушек можно без ограничений использовать в помещениях с людьми, однако необходимо организовывать систему отвода газов. Обычно это делается 2 способами: либо дизельная пушка устанавливается на улице, а нагретый воздух подается в помещение по гибкому термостойкому рукаву, либо пушка стоит внутри помещения, но при этом выхлопные газы выводятся по металлическим трубам наружу.
При непрямом нагреве также приходится мирится с более низким КПД, т.к. существенный процент тепла “уходит” вместе с продуктами сгорания.
Газовые тепловые пушки
Еще одним популярным топливом для тепловых пушек является газ (обычно пропан/бутан). Принцип очень схож с дизельными тепловыми пушками, только вместо дизельного топлива сгорает газ. Большинство газовых тепловых пушек используют прямой нагрев.
Данный тип пушек отличает небольшие габариты при большой мощности и используются для нагрева больших нежилых пространств.
Расчет мощности тепловой пушки
Первый вопрос при выборе тепловой пушки, на который надо найти ответ – это какой мощности должна быть необходимая пушка. Чтобы ответить на этот вопрос, необходимо знать размеры помещения, которое необходимо нагреть, также надо учесть текущую температуру в помещении, а также материал стен.
Для облегчения понимания, рассмотрим 2 примера:
1. Надо нагреть до 23 градусов 2-х комн. квартиру площадью 70 кв.м. в новом кирпичном доме без отопления. Высота потолков 2,5 метра, температура на улице (и в доме соответственно) -5 градусов мороза.
Находим объем помещения: 70 * 2,5 = 175 куб.м.
Умножаем полученный объем на разницу необходимой температуры минус текущая температура (23 + 5 = 28 град) * 175 = 4900
Полученный результат умножаем на коэффициент теплоизоляции (для нового кирпичного дома – 0,7 * 4900 = 3430 ккал/час
И переводим их в кВт: 3430 / 860 = 4 кВт.
2. Нужно нагреть ангар площадью 1500 кв.м. до комнатной температуры (23 град).Ангар из листового металла, без утеплителя. Высота потолка 5 м. На улице осень, ср. температура 8 градусов тепла.
Объем – 7500 куб.м. Разница температур – 15. Коэффициент теплоизоляции – 3. Получаем – 337500 ккал/час или 390 кВт.
Таким образом в первом случае нам будет достаточно 1 электрической тепловой пушки на 5 кВт, а во втором случае либо 3 дизельные пушки прямого нагрева по 130 кВт, либо 4 пушки непрямого нагрева по 90 кВт.
Как вы можете увидеть, что когда дело касается прогрева больших помещений, то возникает необходимость в тепловых пушках больших мощностей, однако потребность в таких пушках чаще всего бывает не долго – до завершения работ, либо до пуска централизованного отопления. В таких случаях целесообразно брать тепловые пушки в аренду. Это и проблему с нагревом решит, и деньги сэкономит.
Вы можете сами рассчитать необходимую вам мощность: ниже приведена картинка с формулой расчета и коэффициентами теплоизоляции для разных материалов.
Также на рынки присутствуют инфракрасные нагреватели и теплогенераторы на твердом топливе и отработанном масле, но о них мы поговорим в следующих статьях.
oborudovo.ru
