Мембранный бак для отопления как рассчитать – Как рассчитать объем расширительного бака для системы отопления?

Типы расширительных баков

Как и сама отопительная система, баки делятся на открытые и закрытые. Открытые приборы очень громоздки, и в последнее время их популярность практически сведена к нулю за счет низкой эффективности. Закрытые приборы более практичны. Это герметично сделанные бачки, которые разделены внутри резиновой мембраной. В нижнюю часть заходит теплоноситель, изменяясь в объеме за счет повышения температуры, а в верхнюю часть закачан воздух, что делается на заводе в процессе изготовления. Давление воздуха внутри составляет 1,5 атм.

Нагреваясь, вода увеличивается в объеме, и эти излишки заполняют нижнюю часть расширительного бака. При этом вода давит на мембрану, которая поднимается до определенного уровня. Давящий сверху воздух создает в системе отопления закрытого типа давление, равное 1,5 атм., что является необходимым условием эффективной ее работы.

• Форма расширительного бака может быть округлой в виде баллона или плоской.
• В нем используется термостойкая резина в качестве мембраны. Она может быть диафрагмового типа или плоская — баллонного типа.
• При выборе расширительного прибора необходимо уделить внимание именно мембране, а точнее, сроку ее службы и возможности выдерживать необходимое давление. Не забывайте о температурах теплоносителя, которые будут действовать на нее. Диффузионные процессы также негативно могут влиять не ее качество.

Расчет объема

И все же основа выбора — это объем. Давайте остановимся на зависимости объемного параметра прибора и тех показателей, которые влияют на его изменения:

1. Чем больше объем теплоносителя в закрытой системе отопления, тем большего размера необходимо приобретать расширительный бак.
2. Чем выше температура теплоносителя, тем больше вместимость прибора.
3. Чем выше давление теплоносителя (берется допустимое значение показателя), тем меньших размеров емкость можно приобретать.

Три основные зависимости. Теперь можно переходить непосредственно к расчету. Скажем прямо, дело это непростое, но с ним стоит разобраться. Потому что небольшое отклонение может привести к неприятным последствиям. К примеру, предохранительный клапан будет постоянно сбрасывать.

Итак, формула, по которой проводится расчет:

Vб=(Vс * К)/D, где

Vб — вместимость прибора.

Vс — объем теплоносителя в системе отопления.

К — коэффициент расширения теплоносителя. Для воды этот показатель равен 4%, поэтому в формуле используется 1,04.

Таблица с формулами

D — эффективность расширения самого бачка. Изготовленный из металла и под действием перепада температур он может незначительно изменять свои размерные параметры. Для точного установления «D» можно использовать следующую формулу:

D = (Pmax — Pнач)/ (Рmax + 1), где Pmax — это максимальное давление внутри системы отопления, Рнач — это давление внутри резервуара, запланированное заводскими параметрами (обычно 1,5 атм.). Кстати, по максимальному показателю планируется настройка предохранительного клапана.

Получается, что объем расширительного бака зависит от прочностных и температурных характеристик самого прибора. Отметим, что все эти показатели и характеристики не должны превышать допустимые нормы. Объем расширительного прибора должен быть равен или быть чуть больше полученных результатов.

Полезные советы

• Бачок емкостью 20–25 литров обычно устанавливают с циркуляционным насосом мощностью 1,2 кВт. При объеме 50–60 литров мощность насоса увеличивается до 2,0 кВт. Есть на рынке расширительные баки емкостью 100–200 литров. Их можно использовать не только по прямому назначению, но и в качестве резервуара для теплой воды при небольших по срокам отключениях ее в водопроводе.
• Размерные показатели баков колеблются в широком диапазоне. Есть такие, которые не помещаются в проемы, чтобы можно было занести их во внутренние помещения. Поэтому совет — используйте несколько маленьких баков, чем один огромный. Здесь важно соответствие объемов.
• Существует несколько стандартных показателей, которые определяют количество отдаваемой энергии на определенный вмещаемый объем. К примеру, радиатор отопления — 10,5 кВт, конвектор водяной — 7 л/кВт, водяной теплый пол — 17 л/кВт.

Теперь вы знаете, для чего нужен расширительный бачок закрытого типа. Но куда его можно врезать? Вопрос остается открытым. Это закрытый прибор, и для него нет никакой разницы, как будет проведена его установка. Здесь важнее другое — удобство эксплуатации. А значит, монтаж лучше проводить в том месте, где подход будет свободным. И не так уж важно, в какой точке будет расположен бак — в самой высокой или нет. В этом его универсальность.

Комментарии и отзывы к материалу

gidotopleniya.ru

Как рассчитать объем расширительного бака для отопления закрытого типа

Система отопления частного дома должна быть оборудована всеми необходимыми для правильной работы элементами.

Попытки обойтись без каких-нибудь «неважных» устройств приводят к аварийным ситуациям, требующим серьёзного ремонта и восстановления.

Мало того, даже полное наличие нужных частей схемы не обеспечит штатного режима функционирования, если они подобраны неправильно и не подходят по характеристикам.

Содержание статьи:

Все узлы должны быть тщательно рассчитаны и подобраны согласно полученным данным.

Расширительный бак — элемент защиты системы от разрыва в случае превышения допустимого давления.

Остаться в зимнее время без отопления — серьёзная проблема (про ремонт и диагностику сантехнических нарушений в ванной прочитайте здесь).

Поэтому надёжная и правильная работа расширительного бака — жизненно важная задача.

Принцип работы

Из курса физики известно, что жидкость несжимаема.

В отопительной схеме как теплоноситель используют воду.

В диапазоне температур от 20 до 90 градусов, она изменяет объём, расширяясь по мере нагревания.

Если представить отопительную сеть сосудом сложной конфигурации, то нагревание содержимого вызовет разрыв стенок из-за расширения жидкости.

Для компенсации этого явления используется расширительный бак, служащий дополнительным объёмом для помещения излишков теплоносителя.

Расширившись, вода поступает в бак, а при охлаждении (примерные цены наобогревающий кабель для водопровода) уходит обратно в систему.

Попросту удалить излишек воды нельзя, так как при остывании пустоту займёт воздух, и схема перестанет функционировать.

А знаете ли вы, что делать, если течет вода из бачка в унитаз? Прочитайте в полезной статье советы и рекомендации мастеров-сантехников по устранению неисправности.

Про область применения асбестоцементных труб размером 150 мм написано на этой странице.

Таким образом, расширительный бак защищает отопительную систему как от излишков, так и от нехватки теплоносителя, компенсируя все движения его объёма.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до с

www.teplo-ltd.ru

Расширительный бак для отопления дома – как рассчитать объем и подобрать бак

Расширительный бак для отопления (РБ) — это элемент отопительной системы, позволяющий компенсировать изменения состояния теплоносителя и предупредить гидродинамическое нарушение целостности трубопроводов, приборов и запорных элементов. От правильного подбора, монтажа и регулировки расширительного бака зависит эффективность, безопасность и надежность всего отопительного комплекса. Емкости для расширения жидкости различных конструкций устанавливаются во всех видах индивидуальных отопительных систем и практически полностью исключают ее потери в результате испарения. Рассмотрим виды таких баков.

Виды, устройство и принцип работы расширительных баков

Расширительный бак для отопления открытого типа

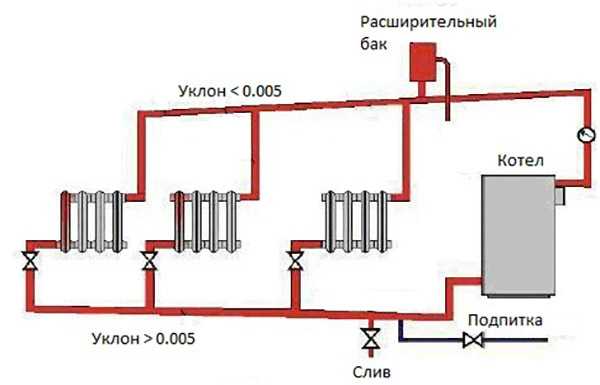

В открытых отопительных системах роль РБ может выполнять любая емкость, расположенная в наивысшей точке по отношению ко всем остальным элементам. В малоэтажном домостроении штатным местом расположения бака является чердак или мансардное помещение.

С целью максимального уменьшения потерь жидкости при испарении в окружающую среду, на бачок монтируется крышка. На случай понижения температуры до отрицательных значений и предотвращения замерзания жидкости, бак утепляется со всех сторон. Чтобы теплопередающая жидкость в баке не закипала, предусматривается соединение емкости с трубой, выведенной в обратный контур. Для предотвращения перелива жидкости и ее сброса в канализацию в большинстве конструкций предусматривается шланг или труба.

Существенным недостатком открытых контуров является необходимость периодического долива испарившейся в атмосферу жидкости. Проблема решается установкой механизма автоматизированного контроля с автоматическим пополнением, однако подвод водоснабжения к баку усложняет конструкцию и ведет к ее удорожанию.

В открытом контуре через РБ осуществляется сообщение с атмосферой и удаляется образовавшийся в результате кипения жидкости воздух. В данном случае в отопительных магистралях не создается повышенного давления, а циркуляция воды идет за счет конвекции. В данном случае имеет место процесс естественной конвекции, при которой холодные слои теплоносителя опускаются вниз, а горячие поднимаются вверх.

Простым примером естественной конвекции является нагрев воды в чайнике, стоящем на зажженной кухонной плите. При монтаже открытого расширительного бака между ним и системой не предусматривается установка запорной арматуры. Конструктивно бачок открытого типа может быть как цилиндрической, так и прямоугольной формы. В типовых конструкциях на крышке бака располагается смотровое окно для контроля над уровнем жидкости. К недостаткам систем открытого типа можно отнести:

• увеличенные потери тепла через расширительный бак;
• повышенный уровень коррозии элементов системы за счет непосредственного контакта жидкости с воздухом;
• обязательность расположения РБ над всеми элементами контура.

Расширительный бак для отопления закрытого типа

Герметичный отопительный контур с принудительной циркуляцией воды или антифриза лишен недостатков, присущих открытым схемам. В герметичные системы нет проникновения воздуха, а компенсация изменения состояния носителя тепловой энергии происходит за счет применения мембранных герметичные резервуаров.

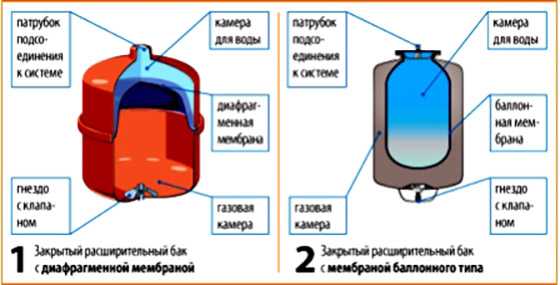

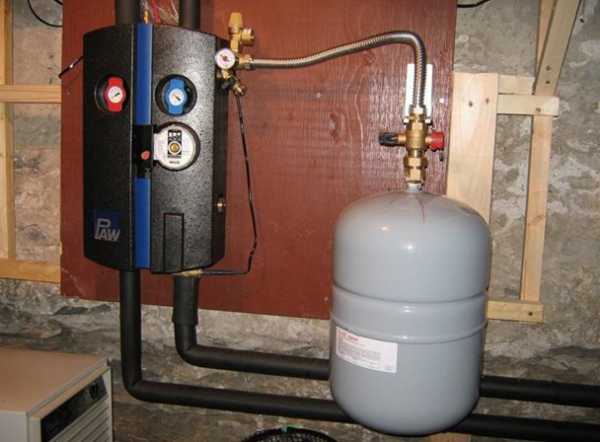

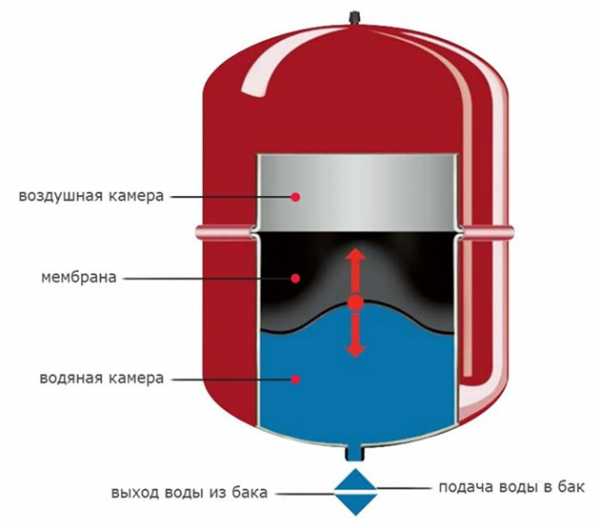

Технически мембранный расширительный бак выполнен в виде сосуда, внутренняя часть которого разделена эластичной перегородкой на два отдела: жидкостной и газовый. Газовая камера снабжается золотником для регулировки давления. Для предотвращения загрязнений золотник обычно снабжается защитным пластиковым колпачком или крышкой.

В жидкостной части монтируется патрубок подвода и отвода жидкости. Чаще всего мембранные баки имеют форму цилиндра, но для малых термосистем используются круглые емкости в форме таблеток. По внешнему виду РБ похожи на гидроаккумулирующие баки (ГА) для систем водоснабжения.

Как правило, ГА окрашены в синий цвет, а расширительные баки в красный. ГА и мембранные РБ не взаимозаменяемы и их назначение различно. В ГА мембрана имеет форму «груши» и выполняется из материала допускающего безопасный контакт с питьевой водой. Соприкосновения с металлическими частями при этом исключен. В РБ перегородка изготавливается из технического каучука и покрывается антикоррозионным составом, что увеличивает ее срок службы.

Особенности работы бака с мембраной

При увеличении объема жидкости в закрытом контуре значения давления увеличиваются, и происходит процесс воздействия на эластичную перегородку расширительного бака. Она деформируется, воздействуя на газовую среду в воздушном отделе, освобождая место в жидкостной части сосуда, в которую постепенно притекает избыточное количество жидкости. Необходимо заметить, что при эксплуатации РБ необходимо производить контроль давления в газовом осеке, и при необходимости производить его подкачку. Для контроля, обычно, ниппель снабжается стационарным манометром.

Каждая жидкостная отопительная система достаточно инерционна, а нагрев и охлаждение жидкости не проистекает одномоментно. Увеличение и снижение объема жидкостной камеры происходит постепенно, что позволяет избежать разрушительных для всех частей контура гидравлических ударов.

Как рассчитать расширительный бак для отопления

При вычислении объема расширительного бака принято, что при нагреве теплоносителя на каждые 10 ºC его объем становится больше на 0,3%. При бытовом подходе объем расширительной емкости должен равняться 8-10% от всего объема залитого в систему теплоносителя. Для расчета вполне достаточно воспользоваться простым методом:

1. Заполнить отопительный контур водой;
2. Слить жидкость в сосуд, объем которого определен;
3. Полученный объем жидкости в литрах умножить на 0,08.

При емкости отопительного контура равного 150 литрам получаем минимальный объем расширительного бака:

150х0,08 = 12 литров.

В профессиональной среде используются более сложные системы расчетов с учетом тепловой мощности, эффективности оборудования, и других постоянных и изменяемых величин. В случае получения не целых значений, выбирается бак большего объема с установленным изготовителем показателем.

Отсюда следует, что при подборе расширительного бака для закрытой системы отопления основными параметрами являются его объем и ремонтопригодность. Главным образом выбираются ремонтопригодные баки со сменными мембранами. В последнюю очередь баки выбираются по конструктивным особенностям и цене.

Монтаж расширительных баков открытого и закрытого типа

В отличие от установки расширительных баков в открытой системе отопления, мембранные емкости нет необходимости монтировать сверху отопительной системы. Открытый бак прост конструктивно и выполняет роль прибора для отвода воздуха, устройство расширительного бака системы отопления закрытого типа более технологичное, а установка осуществляется по другим принципам.

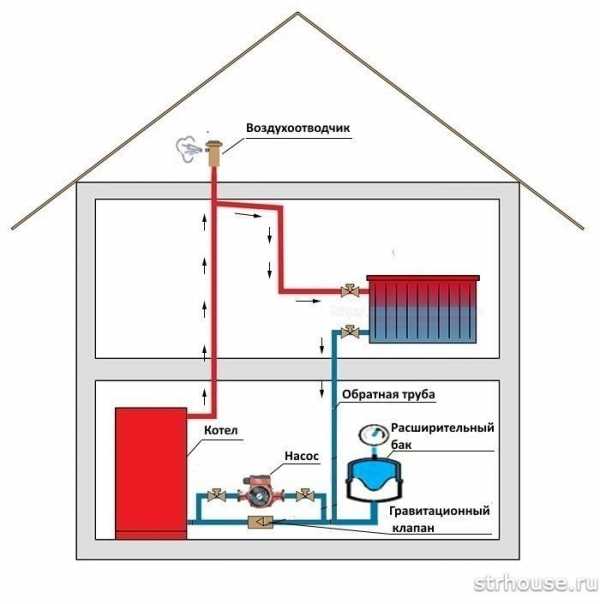

Схема подключения РБ в системе отопления может иметь различия в зависимости от проекта, но в любом случае при закрытом контуре бак запрещается устанавливать сразу за циркуляционным насосом.

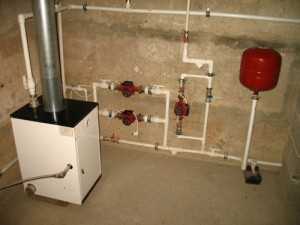

Для удобства обслуживания, закрытые РБ часто выставляются рядом с отопительным котлом. Крепежные элементы могут фиксироваться как на стену, так и на пол и потолок. Производителями также предлагаются кронштейны, с установленными приборами, относящимися к группе безопасности, которые определяют точное положение и надежное крепление бака в системе.

Соединения бака с системой должны быть произведены с использованием термостойких герметических материалов и проходить при положительных температурных показателях. Давление в газовом отделе приводится в соответствие с заданными значениями при помощи обычного автомобильного насоса.

Про правильное подключение расширительного бака снято не одно видео, предлагаем посмотреть одно из них:

Поняв принцип работы и отличия одного типа баков от другого, вы с легкостью сможете подобрать расширительный бак именно под свои нужны и под свою систему отопления.

Помогла статья? Оцените ее

strhouse.ru

Объем расширительного бака для открытой системы отопления

Расширительный бак для отопления: типы и популярные виды

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?» .

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

• УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
• КВК – объем воды в контуре.
• Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
• Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом .

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

1. Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
2. ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
3. Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.

Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов. особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

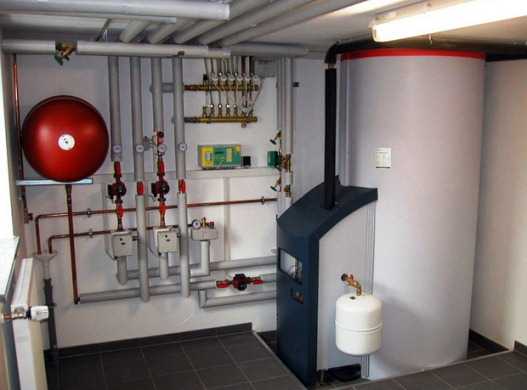

Подключение накопительного бака к контуру

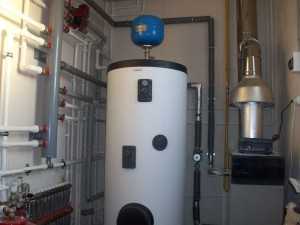

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

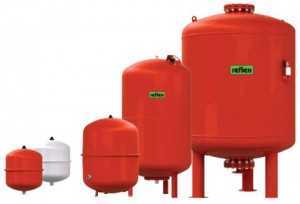

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

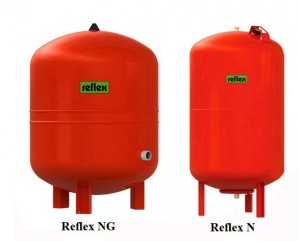

• Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
• Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
• Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
• Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
• Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Как выбрать расширительный бак для отопления — лучшие советы

В структуре отопительной системы необходимо предусматривать наличие всех конструктивных элементов. Исключать хотя бы один из них было бы неоправданно по двум причинам. Во-первых, это может негативно отразиться на функциональности и эффективности работы всей системы. А во-вторых, такие несовершенные проекты могут оказаться опасными в отношении вероятных возгораний или разрывов трубопроводной коммуникации.

Одним из таких важных структурных элементов отопительных систем является бачок расширительный для отопления. Во время нагрева теплоносителя в магистрали происходит повышение давления и увеличение самого теплоносителя в объеме, что обусловлено четким действием физических сил. В это время в подающей магистрали трубопровода создаются критические параметры, которые при отсутствии компенсационной емкости могут спровоцировать выход теплоносителя из трубы. Обычно такие происшествия сопровождаются разрывом трубопровода в наиболее слабом месте стыковки отдельных элементов.

Чтобы исключить вероятность подобного развития событий, в структуре отопительной системы и предусматривается установка бачка расширительного для отопления. При отсутствии расширительного бака придется сливать излишек воды каждый раз при нагревании системы. При этом возможно возникновение воздушных пробок, которые образуются при остывании теплоносителя в трубопроводе.

Какой бачок расширительный для отопления выбрать?

Классификация этих структурных элементов отопительной схемы предусматривает две категории устройств:

• Баки открытого типа;
• Бачки закрытого типа.

К первой категории относятся устаревшие модели для использования в системах с естественной циркуляцией теплоносителя в системе. Это емкости с открытым верхом и патрубком для определения и удаления излишков воды в системе.

Вторая категория включает использование полностью герметичных емкостей, оборудованных выпускным клапаном для удаления воздуха и излишков теплоносителя. Выпускные клапаны в таких баках расширительных для отопления могут быть механическим с ручным удалением и автоматическими — снабженными манометрами и соответствующей автоматикой. Эта категорий расширительных бачков используется при устройстве отопительной системы с естественной или с принудительной циркуляцией теплоносителя.

Вариант третий — бак мембранный для отопления. Эта модель более совершенна, обладает большей практичностью и эстетическим видом. Ее устройство предполагает наличие двух отделений в конструкции бака. Одни из них содержит воздух под давлением, а в другое поступает расширившийся в результате нагревания теплоноситель.

Оба отделения разделены прочной и пластичной мембраной. Когда теплоноситель заполняет емкость своего отделения, он создает повышенное давление в другом отделении. При остывании воды избыточное давление в другом отделении вытесняет ее обратно в трубопровод отопительной системы. Таким образом, поддерживается неизменный объем теплоносителя и давление в системе.

Как выбрать объем расширительного бака?

Когда было определено вид и место размещение бака, то теперь необходимо выбрать расчет объема сосуда. Рассчитать объем расширительного бак для отопления можно разными способами.

Профессиональный расчет — делают инженерами — проектировщиками, которые используют специальное оборудование. Специалисты и инженеры учитывают все факторы, которые могут каким-то образом повлиять на стабильность функционирования системы отопления. Многие люди используют только этот метод, так как он является самым надежным, точным, но и дорогим.

Специальный калькулятор для расчета — различные интернет сайты дают возможность подсчитать объем расширительных баков. Калькулятор дают возможность получить информацию о минимальной нужной вместимости рассматриваемых емкостей. Такой метод можно применять только индивидуальных отопительных систем.

Расчет по формулам — обычно выполняется самостоятельно. Человек должен быть очень внимательным, чтобы не допустить ряд ошибок. На различных порталах можно найти необходимые формулы, которые помогут вам решить объем расширительного бака.

Выбор расширительного бака для систем отопления — видео

Расширительный бак.

Как работает расширительный бак?
Расширительный бак начинает работать, когда нагретая в системе отопления жидкость увеличивается в объеме и ищет дополнительное пространство. Дело в том, что при нагревании котла жидкость увеличивается в объеме примерно на 0,3% на каждые 10 °С. Получается, что при повышении температуры на 70 °С первоначальный объем воды увеличивается приблизительно на 3%.
Если вода не попадет в бак, могут потечь трубы и лопнуть котел.

Какие существуют типы расширительных баков?
Существует два типа расширительных баков — открытый и мембранный. Первый тип используется при открытой системе отопления, второй — при закрытой.

Где устанавливают расширительный бак?
Открытый расширительный бак устанавливают в верхней точке системы, мембранный — рядом с котлом.

В чем преимущества использования мембранного бака?
Использование мембранного бака имеет следующие преимущества:
— трубу бака не нужно проводить на чердак, поскольку бак располагают рядом с котлом;
— срок эксплуатации котла и радиатора продлевается, так как отсутствует контакт воды с воздухом;
— имеется возможность создать дополнительное давление, благодаря чему снижается риск образования воздушных пробок в верхних радиаторах.

На что обратить внимание при выборе мембранного бака?
В системе отопления расширение воды, а значит, и нагрузка мембраны, идет медленно и в течение всего времени работы системы меняется незначительно. А вот температура жидкости во время эксплуатации системы может достигать 90 °С. Именно поэтому при выборе расширительного бака следует обратить особое внимание на материал мембраны, который не должен разрушаться под воздействием высокой температуры.
Правда, универсального материала для мембраны еще не изобрели. Поэтому при выборе бака необходимо обратить внимание на следующие характеристики мембраны:
— рабочий диапазон температур;
— динамичность работы;
— долговечность;
— стойкость к воздействию воды;
— санитарно-гигиенические требования.
Также следует обратить внимание на материал, из которого изготовлен корпус бака. Чем он прочнее, тем дольше прослужит.

Важно правильно подобрать и объем бака — он должен быть таким, чтобы даже при сильном нагревании системы давление в ней не превышало максимально допустимого значения.

Какие существуют типы мембранных баков?
Существует три основных типа мембранных баков:
— баки с фиксированной мембраной;
— фланцевые баки со сменной мембраной;
— безнапорные баки.

Как устроен бак с фиксированной мембраной?
Бак с фиксированной (запрессованной) мембраной, как правило, устанавливают в небольших отопительных системах. Диафрагменная мембрана такого бака жестко закреплена по его периметру сечения. В одной камере бака находится теплоноситель, в другой — воздух. При этом в первоначальном положении весь объем бака заполнен воздухом. Внешняя поверхность устройства покрыта эмалью, а внутренняя — эпоксидной водостойкой краской.

Как работает бак с фиксированной мембраной?
Под давлением воздуха мембрана прижата к внутренней поверхности бака. При повышении температуры в системе увеличивается объем жидкости, возрастает давление, и вода поступает в расширительный бак, отжимая мембрану. При этом воздух в противоположной камере бака сжимается.

Каковы недостатки бака с фиксированной мембраной?
Основной недостаток такого бака — невозможность замены мембраны в случае ее повышенной влагопроницаемости или разрыва.

Как избежать разрыва мембраны?
Стоит отметить, что при нормальной работе максимальное расширение жидкости в отопительное системе происходит только в момент ее пуска. Затем давление меняется плавно, без резких скачков. Именно поэтому мембранный бак может прослужить довольно долго при условии правильной эксплуатации отопительной системы. Главное, что нужно делать, — это проверять наличие давления воздуха в баке перед началом отопительного сезона. Для этого требуется стационарный манометр.

В расширительном баке газ может сжаться только до определенного значения, которое характеризует прочность системы. Для этого устанавливают предохранительный клапан, отрегулированный до определенной величины давления, как правило, 3,5—4 бар.

Что представляют собой баки со сменной мембраной?
Фланцевые баки со сменной мембраной имеют форму груши или шара. Они сделаны из эластичного материала и широко используются в системах отопления и водоснабжения. Жидкость в таком баке находится внутри мембраны и не соприкасается с металлической поверхностью бака, поэтому внутренняя поверхность устройства не требует водозащитного покрытия. Части бака, контактирующие с водой, выполнены из нержавеющей стали или из материалов со специальным покрытием.

Как закрепляется сменная мембрана?
Сменная мембрана может закрепляться как горизонтально, так и вертикально.
Наиболее распространено горизонтальное расположение, при котором мембрана заполняется жидкостью симметрично, благодаря чему дополнительные растягивающие нагрузки отсутствуют, и исключается риск разрыва мембраны. При ее повреждении замена производится через фланец, который закреплен болтами.
Вертикальное расположение оправдано при больших размерах бака. Мембрана прикрепляется задним концом к ниппелю с помощью резьбы.

Что представляет собой безнапорный бак?
Безнапорный бак является частью автоматической расширительной системы, управляемой компрессором. Такие системы рассчитаны на отопление помещений огромной площади.
Дело в том, что для обеспечения теплом больших объектов, для которых расчетные объемы баков составляют несколько. тысяч литров, остро встает проблема размещения оборудования. Именно поэтому для таких помещений используется специальная установка поддержания давления — безнапорный расширительный бак и узел регулирования давления (насос).

Когда температура в системе повышается, открывается клапан. Он забирает из системы излишки теплоносителя и отправляет их в бак. При снижении температуры вода из бака закачивается обратно в систему с помощью насосов. Получается, что такая установка поддерживает оптимальное давление в системе.

Как рассчитать нужный объем открытого расширительного бака?
Объем открытого расширительного бака рассчитывают по формуле: Vpб = 0,05 x Vсист, где Vpб — объем расширительного бака (л), Vсист — полный объем системы отопления, то есть объем всех труб, радиаторов и нагревательного котла.

Как рассчитать нужный объем мембранного расширительного бака?
Для этого следует определить избыточный объем теплоносителя при нагревании и коэффициент заполнения бака. Соотношение этих величин — нужный объем расширительного бака.

Необходимо воспользоваться формулой: Vбака = Vpac / f, где Vбака — фактический объем расширительного бака (л), Vpac — избыточный объем теплоносителя при нагревании (л), f— коэффициент заполнения бака.

Чтобы определить избыточный объем теплоносителя при нагревании, следует умножить величину полного объема системы на коэффициент объемного расширения теплоносителя: Vpac = Vсист x ß, где Vpac — избыточный объем теплоносителя при нагревании (л), Vсист — полный объем системы отопления, &szlig — коэффициент объемного расширения теплоносителя. Поскольку последняя величина зависит от температуры, следует узнать максимальную температуру теплоносителя.

Как рассчитать коэффициент заполнения расширительного бака?

Коэффициент заполнения бака — это величина, показывающая, какой процент объема бака может занимать теплоноситель.

Эта величина рассчитывается по формуле: f = (Pmax — Pгаза) / (Pmax + 1), где Pmax — это максимальное давление теплоносителя, которое может приниматься равным давлению срабатывания предохранительного клапана; Pгаза — предварительно давление газа в баке, которое фактически равно предварительному давлению теплоносителя.

Pгаза определяется по формуле: Pгаза = Pг + 0,3, где Pг — это гидростатическое давление системы отопления, то есть давление, вызванное разницей между самым верхним и самым нижним элементом системы отопления.

Pг определяется по формуле: Pг = 0,1 + ρ + hг, где hг (м) — расстояние по вертикали от самой нижней до самой высокой точки системы отопления, ρ (г/см3) — плотность теплоносителя (для воды — 1).

Стоит отметить, что коэффициент заполнения бака должен быть не менее 50%.

Если расширительный бак установлен после циркуляционного насоса, предварительное давление газа определяется так: Pгаза = Pг + 0,3 + Pнасоса,

Источники: http://spetsotoplenie.ru/sistemy-otopleniya/elementy-sistem-otopleniya/rasshiritelnyj-bak-dlya-otopleniya-tipy-i-populyarnye-vidy.html, http://pristor.ru/kak-vybrat-rasshiritelnyj-bak-dlya-otopleniya-luchshie-sovety/, http://mainstro.ru/rasshiritelnyj-bak/

santex1.ru

Мембранный бак для системы отопления: расчет, подбор и ремонт

Расширительные баки (техническое название устройства экспанзоматы) производятся для различных систем обогрева (СО). Для открытых необходимы емкости в виде обычной металлической или пластиковой бочки без крышки. Такие устройства используются, как правило, в гравитационных системах.

Для закрытых систем применяются современные, герметичные баки с эластичной диафрагмой (мембраной), монтирующиеся в СО с насосом, в любом удобном для размещения, месте трубопровода. В сегодняшней публикации будет рассказано именно о мембранных расширительных баках для отопления, их типах, методиках расчета емкости и этапах их монтажа.

Назначение, конструктивные и эксплуатационные особенности

Экспанзомат – это устройство, предназначенное для компенсации расширившегося при нагревании теплоносителя. Другими словами: если данный резервуар не будет предусмотрен, расширившейся под воздействием температуры жидкости будет некуда деваться и она разорвет трубы, радиаторы, теплообменник котлоагрегата, создав опасность взрыва.

Кроме этого, какой бы ни была герметичной СО, теплоноситель из нее все равно испаряется. Снижается его количество в контуре, что значительно уменьшает эффективность обогрева жилища. Мембранный расширительный бак для отопления позволяет пополнить объем жидкости, сохраняя необходимую герметичность в системе.

Виды закрытых экспанзоматов

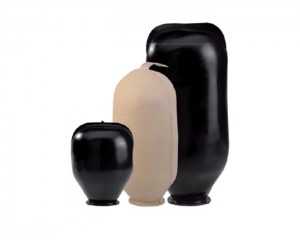

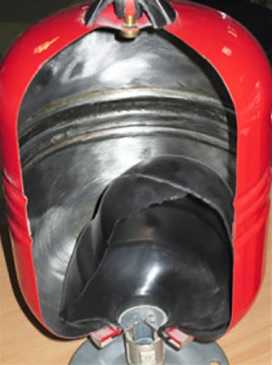

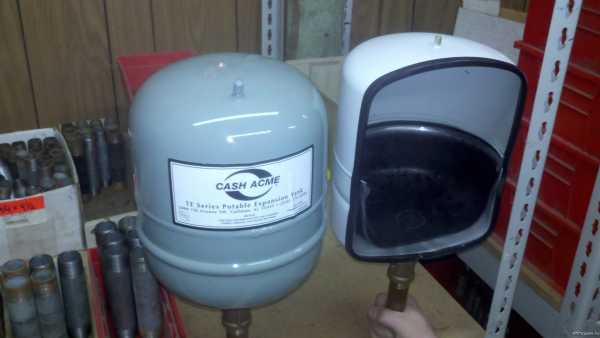

«Первую скрипку» в данном устройстве играет диафрагма, которая, в зависимости от модели, может быть заменяемой или фиксированной.

1. В первом случае, форма мембраны напоминает грушу или баллон. Именно поэтому емкости такого типа называют «баллонными». Ремонт расширительного бака отопления и замена пришедшей в негодность диафрагмы производятся через фланец с водяным патрубком, расположенный в нижней части прибора.
2. При фиксированной конструкции диафрагмы, мембрана крепится посередине корпуса, после чего, бак запаивается в заводских условиях, делает невозможным ее замену. Ремонт резервуара такого типа (замена подрывного клапана, патрубка) производится только в специализированных мастерских.

Единственным преимуществом мембранных устройств перед емкостями со сменной диафрагмой является низкая стоимость.

Важно! Подбор расширительного бака для системы отопления – это важный процесс, требующий точного расчета и опыта. Если вы неуверены в своих знаниях, то обратитесь к профессионалу.

Преимущества

Существует достаточно много преимуществ мембранных экспанзоматов перед открытыми емкостями. Специалисты выделяют следующие:

• Данные устройства могут применяться в системах с водопроводной водой.
• Простота замены бака или пришедшей в негодность диафрагмы.
• Минимальное обслуживание.
• Не испарения, а это значит можно использовать дешевый этиленгликоль.

Основное достоинство данных моделей, по мнению специалистов – это большая вытесняющая способность.

Как работает экспанзомат

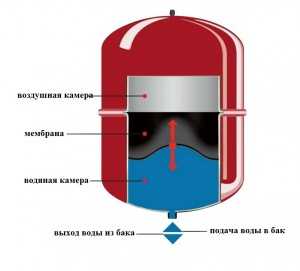

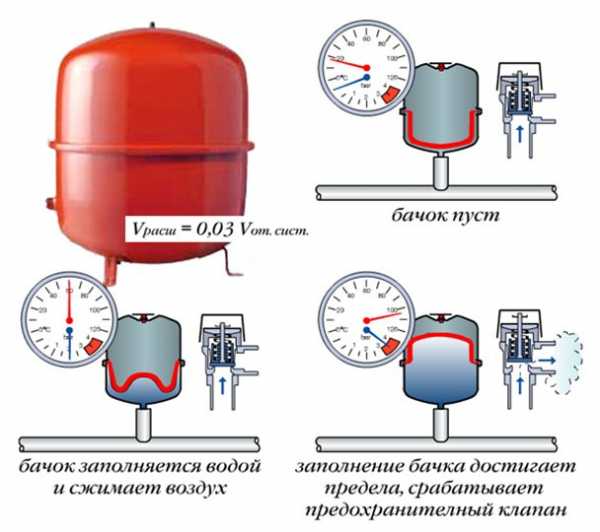

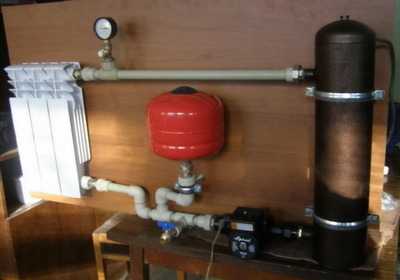

Принцип работы мембранного расширительного бака отопления гениально прост, и заключается в следующем:

• В нормальном состоянии уровень теплоносителя доходит до мембраны. Расширяясь, он начинает вдавливать диафрагму в сторону газовой камеры, которая находится под определенным давлением.
• При остывании теплоносителя, его уровень в емкости падает, а мембрана возвращается в рабочее положение.

Если рассматривать баллонный «механизм», то при подъеме уровня жидкости в системе она попадает в «грушу» бачка. Постепенно, она растягивается, ограничивая контакт жидкости (воды, антифризов, рассолов) со стенками прибора. При достижении рабочей температуры СО, давление в газовой камере, выдавливает жидкость в систему.

Таким образом, установка мембранного расширительного бака для отопления:

• Стабилизирует работу СО при максимальном расширении теплоносителя и скачках давления при запуске котлоагрегата.
• Минимизирует испарение жидкости из системы.
• Дает возможность работы как с водой, так и с антифризами.

Как рассчитать объем экспанзомата

Расчет расширительного бака для систем отопления закрытого типа достаточно серьезный процесс, который можно провести несколькими способами:

1. Доверить проведение вычислений сертифицированному специалисту. Результат достаточно высокого качества, но за это придется заплатить, немалую сумму.
2. С помощью онлайн-калькуляторов. Результаты достаточно достоверны. Этот вариант для тех, кто не хочет терять время и платить деньги. Единственным минусом такого расчета является то, что в случае неправильных данных некому предъявить претензию. А проблемы при неправильном расчете могут быть достаточно серьезные: от неэффективной работы СО до ее полного разрушения, по причине меньшого, чем нужно объема расширительного бака.
3. Сделать расчет самостоятельно, к тому же это не так сложно.

Воспользуйтесь формулой

V = (V_s * Z) / N

где:
V_s – объем СО. Чтобы рассчитать данное значение нужно исходить из того, что на каждый 1кВт мощности котельной установки необходимо 15л. жидкости. Например, ваш теплогенератор имеет мощность 45кВт, то объем СО будет равен 45 х 15 = 675 л.
Z –коэффициент, показывающий расширение конкретного теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в СО 95°С.
N – показатель эффективности устройства. Некоторые производители указывают данный параметр. Если его нет, в документации к устройству, то ег достаточно просто рассчитать самостоятельно, воспользовавшись формулой:

N = (D_max — D_min) / (D_max + 1)

где:
D_max – максимальное давления. Для бытовых автономных СО это значение равно 2,5-3 кг/см²;
D_min – начальное давление в воздушной камере устройства. Эта величина равна 0,5 кг/см² на каждые 5м. высоты СО.

Итак:

N = (2,5-0,5)/(2,5+1) = 0,57

Все данные для расчета есть. Рассчитаем емкость экспанзомата для СО одноэтажного частного дома, с котлоагрегатом, мощностью 45кВт и водой, в качестве теплоносителя.

V = (675 х 0.04)/0,57 = 47,36л рекомендованный объем резервуара, для данной СО 50 л.

Этапы монтажа

Прежде чем устанавливать емкость в СО, необходимо подготовить котельное помещение, которое должно соответствовать рекомендованному производителем оборудования температурно-влажностному режиму. Определитесь с местом монтажа. Мембранные устройства, теоретически, можно монтировать в любом месте СО. Специалисты рекомендуют: чтобы на прибор не воздействовали резкие скачки давления, не устанавливайте его после котла на подающем трубопроводе. Лучшее место – на обратке, только не после насоса.

Совет! Исходя из опыта, необходимо монтировать устройство именно на подаче. Кроме этого, жидкость из СО должна поступать в емкость сверху. Такая схема монтажа гарантирует, что воздух из СО не попадет в камеру для жидкости.

1. Врежьте в выбранную ветку трубопровода патрубок, размером ¾;
2. Подготовьте паронитовую прокладку. Данный материал прекрасно выдерживает высокие температуры.
3. Смонтируйте бак таким образом, чтобы на него не воздействовали нагрузки.

И в качестве заключения: обязательно отрегулируйте клапан безопасности. Значение должно быть на 10-15% ниже, чем критическое в СО.

Совет: Для безопасной работы СО выбирайте модели экспанзоматов, только с регулируемым подрывным клапаном.

ventilationpro.ru

Расширительный бак для отопления закрытого типа

Система отопления частного дома должна быть оборудована всеми необходимыми для правильной работы элементами.

Попытки обойтись без каких-нибудь «неважных» устройств приводят к аварийным ситуациям, требующим серьёзного ремонта и восстановления.

Мало того, даже полное наличие нужных частей схемы не обеспечит штатного режима функционирования, если они подобраны неправильно и не подходят по характеристикам.

Все узлы должны быть тщательно рассчитаны и подобраны согласно полученным данным.

Расширительный бак — элемент защиты системы от разрыва в случае превышения допустимого давления.

Остаться в зимнее время без отопления — серьёзная проблема (про ремонт и диагностику сантехнических нарушений в ванной прочитайте здесь).

Поэтому надёжная и правильная работа расширительного бака — жизненно важная задача.

Принцип работы

Из курса физики известно, что жидкость несжимаема.

В отопительной схеме как теплоноситель используют воду.

В диапазоне температур от 20 до 90 градусов, она изменяет объём, расширяясь по мере нагревания.

Если представить отопительную сеть сосудом сложной конфигурации, то нагревание содержимого вызовет разрыв стенок из-за расширения жидкости.

Для компенсации этого явления используется расширительный бак, служащий дополнительным объёмом для помещения излишков теплоносителя.

Расширившись, вода поступает в бак, а при охлаждении (примерные цены наобогревающий кабель для водопровода) уходит обратно в систему.

Попросту удалить излишек воды нельзя, так как при остывании пустоту займёт воздух, и схема перестанет функционировать.

А знаете ли вы, что делать, если течет вода из бачка в унитаз? Прочитайте в полезной статье советы и рекомендации мастеров-сантехников по устранению неисправности.

Про область применения асбестоцементных труб размером 150 мм написано на этой странице.

Таким образом, расширительный бак защищает отопительную систему как от излишков, так и от нехватки теплоносителя, компенсируя все движения его объёма.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до сих пор.

Их устройство настолько просто, что заставляет мириться с недостатками.

К ним относятся:

• низкое рабочее давление сети, так как возможна только естественная циркуляция жидкости;
• необходимость контроля количества теплоносителя.
  Выкипание и испарение воды однажды разомкнут сеть и остановят работу системы, поэтому надо постоянно проверять уровень воды в баке;
• единственное место размещения — в верхней точке, что создаёт неудобство при возмещении недостатка теплоносителя.

Баки закрытого типа разработаны относительно, недавно и избавлены от всех недостатков устройств предыдущего вида.

Они допускают расположение в тех местах, где это нужно пользователю.

Приспособлены для работы при повышенном давлении и принудительной циркуляции, количество теплоносителя нисколько не изменяется.

Открытого типа

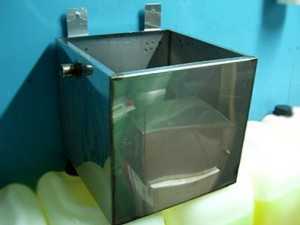

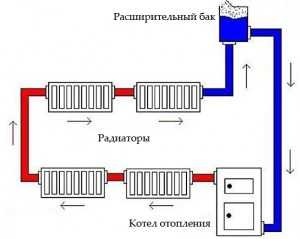

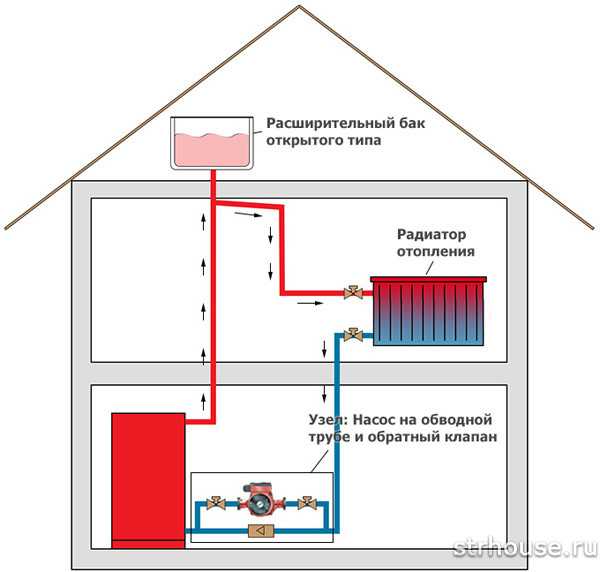

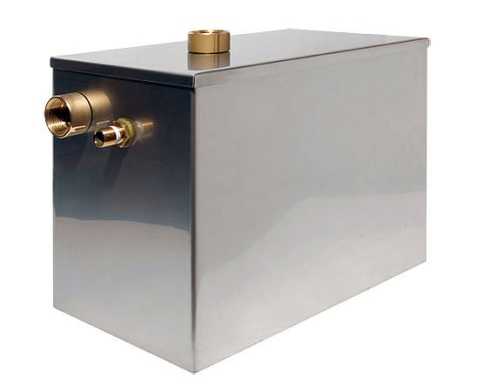

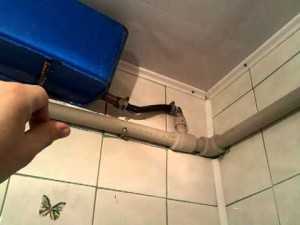

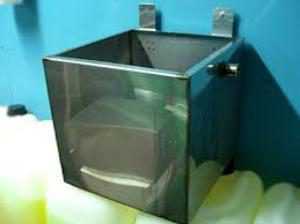

Представляют собой открытую ёмкость, уровень жидкости в которой повышается или понижается по мере теплового расширения.

При недостатке, вода, попросту доливается из ведра.

Открытый бак — простейшая конструкция, не требующая никакой запорной арматуры.

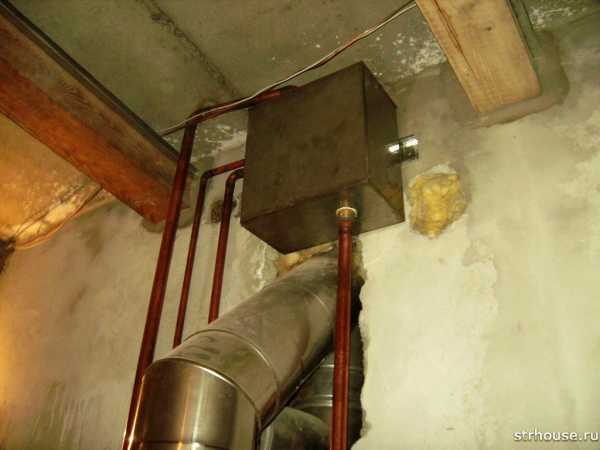

Главным её недостатком является неудобное расположение — обязательная установка в самой верхней точке сети.

Необходимость контроля за уровнем жидкости заставляет, постоянно подниматься наверх, доставлять туда воду.

Кроме того, давление в системе с открытым баком низкое, не допускающее использование насоса для циркуляции жидкости.

Но есть одно преимущество — открытая схема отопления не нуждается в электричестве.

Если случаются перебои с питанием, или его нет вовсе, такой вариант становится, единственно, возможным.

А знаете ли вы про показания циркулярного душа к применению? В полезной статье описаны польза и вред, и какое оборудование можно купить для обустройства.

Про способы регулировки редуктора давления воды в системе водоснабжения написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-sognut.html посмотрите видео, как можно согнуть профильную трубу без трубогиба.

Закрытые

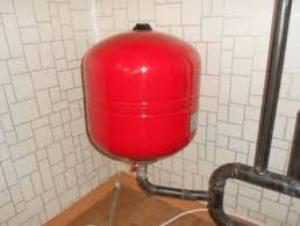

Конструкция закрытого расширительного бака решает все проблемы.

Регулировка давления и объёма в нём производится с помощью резиновой мембраны, поэтому такие баки попросту называют «мембранниками».

Рабочий объём такого бака заполнен воздухом (или инертным газом), при расширении вода вытесняет мембрану и давление воздуха возрастает.

При остывании давление воды снижается и мембрана вытесняет её обратно в систему.

Работа устройства идёт в автоматическом режиме, не требующем постоянного наблюдения, допустимое давление намного выше, чем это возможно при использовании бака открытого типа.

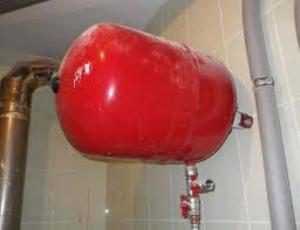

Мембрана в баке может быть сменной (фланцевый тип), или несменной, одноразовой. Корпус такого бака окрашивается в красный цвет.

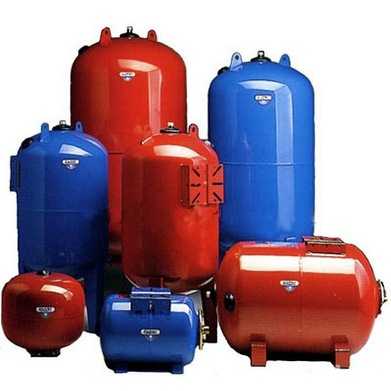

Баки с синим корпусом предназначены для горячей воды и оборудуются мембраной из пищевой резины с меньшим сроком службы.

Какой выбрать

На первый взгляд, выбор прост — «мембранник» работает автоматически, допускает применение циркуляционного насоса, установка бака возможна везде, где может понадобится.

Тем не менее, жители частных домов, нередко довольствуются использованием бака открытого типа, мотивируя такой выбор:

• простотой использования,
• ремонта,
• отсутствием нужды в электроэнергии.

Необходимость долива воды, из-за испарения или других потерь, одни считают лёгким неудобством, другие этот процесс механизируют (какой выбрать глубинный насос для скважины) или автоматизируют (про глубинный насос для колодца с автоматикой прочитайте здесь).

Если отапливаемая площадь невелика, и увеличения давления в сети не требуется, то можно обойтись применением только открытого бака.

Окончательное решение диктуется конкретными условиями и оборудованием.

Покупка расширительного бака, как устройства большой важности и ответственности, не должна производиться «на глазок», особенно, если нужен «мембранник».

Необходим расчёт объёма бака, учитывающий все индивидуальные параметры системы отопления вашего дома.

Какой вместимости

Можно решить вопрос несколькими способами, выбор которых зависит от личных способностей и желания домовладельца.

Заказать расчёт специалистам.
Вариант надёжный, но потребует времени, денег и личного визита в организацию, где такой расчёт сделают.

Которую, кстати, надо сначала найти.

Подсчитать объём самому, используя необходимые формулы.
Такой вариант хорош тогда, когда известны все нужные данные, иначе, никакой подсчёт сделать не удастся.

Использовать онлайн-калькулятор.

Доступный и несложный вариант, но желательно продублировать расчёт на нескольких ресурсах для получения наиболее точного результата.

Варианты с определением объёма бака «на глазок», или при ориентировочном подсчёте, принимая 1 кВт мощности соответствующим 15 л воды в системе, как ненадёжные и опасные, отвергаются сразу.

Лучше потратить немного времени на подсчёты, чем оказаться в нетопленном доме в мороз (как подключить греющий кабель для водопровода).

Методика расчёта объёма

Формула такова:

V = (C* βt)/(1-(P-min/P-max))

где:

Vб – объём бака,

С – объём жидкости в системе, л.

Βt – коэффициент температурного расширения теплоносителя.

P-min и P-max – минимальное (начальное) и максимальное давление в расширительном баке.

Объём жидкости учитывается полный, включая:

• трубопроводы (про диаметры медных труб для водопровода написано здесь),
• радиаторы,
• котёл,
• прочие элементы, где есть вода (про полотенцесушитель водяной из нержавеющей стали лесенка прочитайте на этой странице).

Если объём системы неизвестен, применяют способ определения по мощности радиаторов — из расчёта 1 кВт — 15 л.

Коэффициент расширения для воды при 85 градусах Цельсия равен 0,034.

Такое значение применяется при отсутствии более точных данных о вашей сети.

Начальное и максимальное давление в баке P-min и P-max — это рабочее давление и значение, при котором срабатывает защитный клапан.

Как видим, расчёт не такой уж и сложный.

Зато польза от него, неоспорима.

Выбор подходящего по характеристикам расширительного бака сможет защитить сеть отопления от аварии в самый неподходящий момент.

Какой выбрать — решать вам.

Использование онлайн-калькулятора

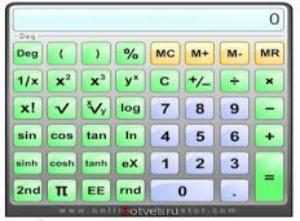

Количество онлайн-калькуляторов в сети велико, годится любой, но правильнее поочерёдно использовать несколько ресурсов и вывести некое среднее значение.

Так появится возможность подкорректировать ошибки или неправильные данные на разных сайтах. Методика подсчёта на каждом калькуляторе своя, количество применяемых данных — разное.

Поэтому лучше подстраховаться, продублировав расчёт.

Некоторые ресурсы, одновременно, с выдачей полученного значения, предлагают варианты моделей расширительных баков, удовлетворяющих предоставленным данным.

Основные значения и коэффициенты, обычно, прилагаются в виде таблиц или средних значений, но объём теплоносителя вашей схемы должен быть известен.

В крайнем случае, используют ещё один способ, не дающий точного значения, но за неимением других вариантов годный.

Объём расширительного бака принимается равным 15% суммарного объёма сети, включая трубопроводы, котлы и радиаторы.

Представляется, что приверженцам точных расчётов такой вариант покажется слишком примитивным, но в безальтернативных случаях он используется как паллиатив.

Как сделать простой расчет вместимости расширительного бака для системы отопления посмотрите в видео.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

ru-canalizator.com
