Мини насосы для перекачки воды: циркуляционные, погружные

Содержание

Одним из главных требований, которому должны соответствовать водяные насосы для бытового использования – компактные размеры. Любой насос для перекачки воды, либо для обустройства автономной системы водоснабжения, каким бы мощным он ни был, не может эффективно использоваться в быту, если габариты и масса негативно влияют на удобство его эксплуатации.

Именно поэтому столь популярными в последнее время стали именно уменьшенные по своим габаритам насосные установки, которые можно в любой момент перенести на другое место и использовать в новых условиях.

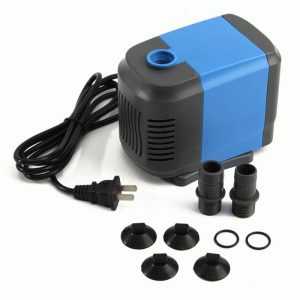

Миниатюрная погружная помпа для перекачки воды

В этой статье мы познакомимся со всеми разновидностями миниатюрных насосов, а также разберем их особенности и нюансы применения.

Особенности миниатюрных водяных насосов

Сегмент устройств для забора воды из автономных источников – скважин, либо колодцев, всегда являлся самой динамично развивающейся нишей рынка насосного оборудования (сравнимые темпы развития за последние годы показал только вакуумный насос, но вакуумный насос имеет немного другую специфику).

Это объясняется тем, что такие насосы наиболее востребованы потребителями, и,соответственно, спрос на них самый большой. Устройства для забора и перекачки воды необходимы практически для любого дачного участка и всех частных домов, в которых обустроена автономная система водоснабжения.

Можно с полной уверенностью заявлять, что производителям современных водяных насосов удалось достигнуть оптимального соотношения продуктивности и компактности своих изделий.

Так, устройство, размеры которого не превышают 30*20 см, может осуществлять подъем воды из источника, глубина которого превышает сто метров, либо транспортировать воду в горизонтальном направлении больше чем на 200 метров.

Все мини-насосы для водоснабжения, в зависимости от сферы применения, делятся на две основные категории – колодезные устройства, использующиеся в источниках, глубина которых не превышает 15-20 метров, и скважинные насосы, которые могут поднимать воду из артезианских скважин свыше ста метров глубиной.

Первая группа, представлена в основном вибрационными насосами, вторая – центробежными.
к меню ↑

Вибрационные насосы

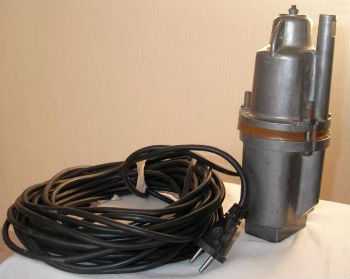

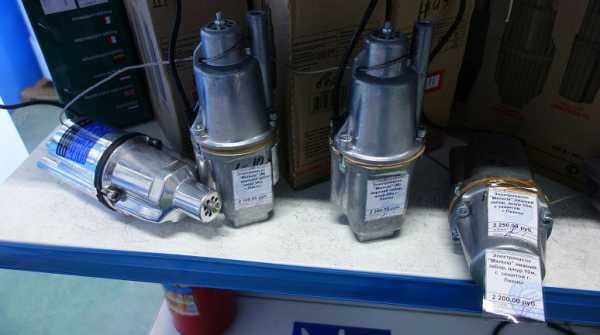

Вибрационный насос Малыш для скважин

Устройства для перекачки воды, выполненные по вибрационной технологии, обладают двумя ключевыми преимуществами, которые принесли им огромную популярность: миниатюрные размеры (недаром, наиболее популярные вибрационные насосы называются «Малыш»), и небольшая стоимость.

Главным недостатком вибрационников считается небольшая мощность (центробежный насос имеет в 4-5 раз большую продуктивность), которой, однако, вполне хватает для водоснабжения дома и бытового использования.

Такие устройства имеют предельно простой принцип работы, разберем его на примере насоса «Малыш 10м»: после подключение к сети (достаточно обычной розетки на 220В), силовой агрегат насоса начинает трансформировать переменный ток в механические колебания, которые передаются на поршень, закрепленный на вале привода.

Эти колебания имеют настолько маленькую амплитуду, что визуально они напоминают обычную вибрацию, отсюда такие насосы и получили своё название.

Вибрация поршня внутри корпуса создает гидравлический удар, при котором повышается уровень давления, и перекачиваемая жидкость выталкивается в водозаборный шланг (все остальные отверстия перекрыты обратными клапанами).

Все вибрационные устройства выполняются по погружной технологии — для нормального функционирования такие агрегаты должны полностью погружаться в рабочую среду. Это обуславливается тем, что вибрационные элементы насоса во время его эксплуатации очень нагреваются, и для их охлаждения необходимо постоянное пребывание насоса в холодной рабочей среде.

Читайте также: преимущества бытовых самовсасывающих насосов для воды.

Оптимальными вариантами для бытового использования являются вибрационные устройства «Малыш», в частности такие модели как «Малыш 10М», «Малыш БВ-0», и «Малыш 25»
к меню ↑

Центробежные насосы

В отличие от вибрационного насоса, центробежный агрегат может выполняться как по погружной, так и по поверхностной технологии (когда сам центробежный насос расположен возле источника, а для перекачки используется опущенный в воду шланг).

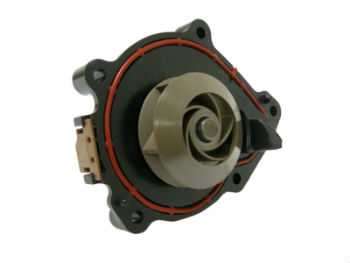

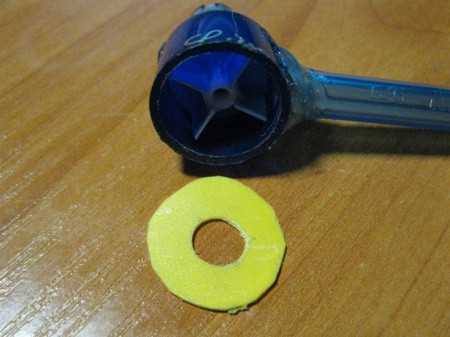

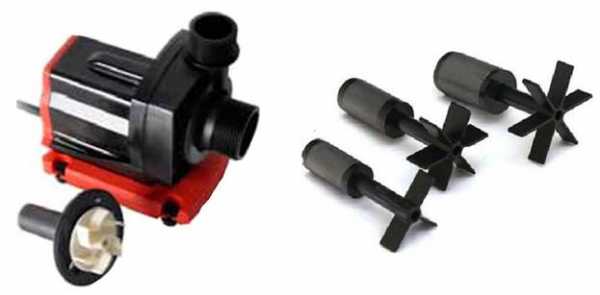

Рабочее колесо миниатюрного центробежного насоса

Эффективность системы водоснабжения, в основе которой лежит центробежный погружной насос максимальная, при этом центробежный агрегат имеет габариты, не на много превышающие размеры самых маленьких вибрационных насосов.

Процесс перекачки воды в таких устройствах происходит посредством вращения рабочего колеса, движение которого создает перепад давление между рабочим блоком и выводящим патрубком.

Центробежный насос подключается к розетке 220В, что дает возможность его универсального использования, как в качестве погружной техники внутри скважины, так и в качестве устройства для перекачки воды для полива огородов и приусадебных участков.

Читайте также: как сделать насос для фонтана своими руками?

к меню ↑

Миниатюрные дренажные насосы

Дренажный насос, он же дренажник, мало чем отличается от погружной водозаборной техники. Однако сфера их применения – они используются для перекачки грязной воды, очистки скважин и колодцев, дренажа сточных вод, перекачки технической воды для полива огородов – определяет следующие технические особенности:

  • Дренажный насос должен обладать конструкцией с повышенной износоустойчивостью, поскольку он постоянно подвергается агрессивному воздействию загрязненной жидкости;
  • Погружной дренажный насос должен обладать миниатюрными размерами, поскольку требуется его регулярная установка и демонтаж в разных местах;
  • Погружной дренажный насос должен иметь высокую мощность, так как для перекачки грязной жидкости (канализационные стоки гуще обычной воды) требуется нагнетание высокого давления;
  • Агрегат должен подключатся к универсальному источнику питания (220в), так как мест, где может потребоваться дренажный насос, огромное количество;

к меню ↑

Миниатюрные циркуляционные насосы

Повышенное требование к компактности циркуляционных насосов обуславливается тем, что такие устройства устанавливаются непосредственно на трубопровод, и в случае большого веса могут его попросту деформировать. Главным функциональным назначением миниатюрного циркуляционного насоса является повышение давления потока воды в замкнутом трубопроводе.

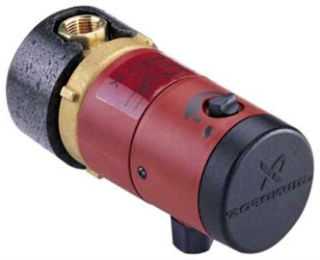

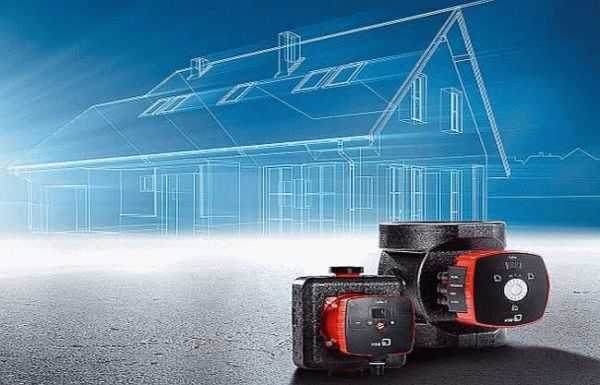

Миниатюрный циркуляционный насос от компании Грундфос

Такие устройства устанавливаются в системах отопления частных домов, уровень давления в которых не дает теплоносителю нормально циркулировать в естественном режиме, что не позволяет реализовывать весь потенциал отопительного прибора.

Также циркуляционные насосы устанавливаются на системы автономного водоснабжения домов, где они необходимы для повышения давления воды на выходе из фильтрующей установки, либо гидробака.

Габариты циркуляционных устройств редко превышают 7*7 см., при этом, сейчас всё большую популярность набирают насосы для повышения давления циркуляции воды на 12 и 24 вольта, которые обладают ещё меньшими размерами. Все циркуляционники работают от розетки 220В.
к меню ↑

Компактные станции водоснабжения

Для тех, кто хочет получать чистую воду высочайшего качества, не жертвуя при этом комфортом и не тратя на обустройство автономного водоснабжения много времени и сил, отлично подойдет компактная насосная станция.

Бытовая станция для водоснабжения обладает всеми преимуществами, что и серьезные промышленные установки, но при этом, её размеры меньше в несколько раз, что позволяет без проблем поместить её в любом доме. Такая станция состоит из нескольких агрегатов, каждый из которых выполняет определенные функции.

Для забора и перекачки воды из скважины используется погружной центробежный насос, посредством которого вода подается в специальную фильтрующую установку (чаще всего используется аэрационная станция закрытого типа, либо фильтры тройного осмоса), где происходит её очистка.

На выходе из фильтрующей установки монтируется циркуляционный насос, который выполняет функцию повышения, упавшего после фильтра, давления воды. Циркуляционный насос выполняет перекачку воды в гидроаккумулятор – накопительный бак, который постоянно наполнен очищенной скважинной водой.

Читайте также: принцип работы и модельный ряд гидроаккумуляторов Джилекс.

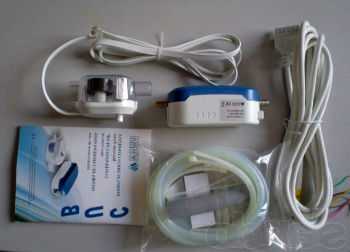

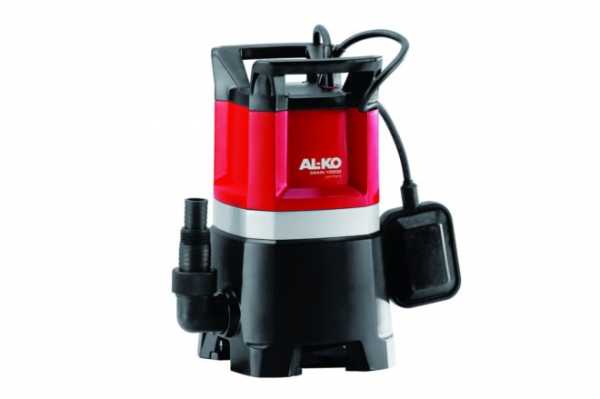

Мини дренажный насос в полной комплектации

Такая станция водоснабжения функционирует полностью автономно – без вмешательства человека. Ею управляет реле давления: при понижении давления внутри гидробака ниже граничного уровня реле смыкает контакты, которыми центробежный насос соединен с электросетью 220В, вследствие чего насос включается и подает воду в систему.

После повышения давления внутри гидроаккумулятора до нужного уровня реле автоматически отключает насос и фильтрующую установку.

к меню ↑

Тепловые насосы

Также стоит упомянуть об тепловой насосной технике, стремительное развитие которой делает её одним из самых перспективных вариантов альтернативного отопления. Судите сами:

  • КПД, которое имеет тепловой насос, больше, чем КПД любой другой отопительной установки;
  • Тепловой насос является максимально экологически чистым источником тепла на сегодняшний день;
  • Тепловая станция обладает максимальной универсальностью – источник рассеянной тепловой энергии может быть найден в любых климатических условиях;
  • Работа тепловой насосной техники не провоцирует повышения уровня пожарной опасности;
  • Тепловой насос не требует абсолютно никаких эксплуатационных расходов;

Читайте также: как получить лицензию на водопользование скважины?

к меню ↑

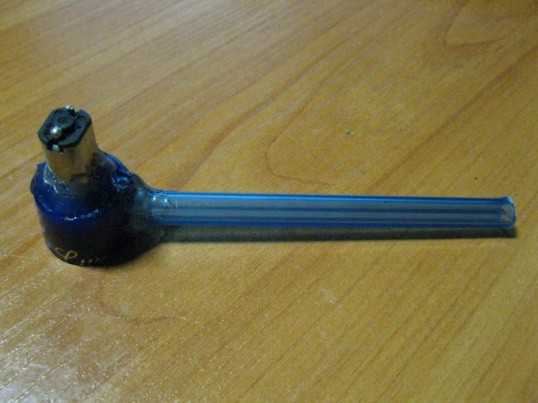

Пример создания миниатюрного насоса для воды своими руками (видео)

 Главная страница » Насосы

byreniepro.ru

разновидности и применение, на 12 и 220 вольт, для перекачки и отопления

Просмотреть виды компактных мини-насосов можно в интернете или в магазине

Распространенное применение насосов в бытовой сфере способствовало расширению их классификации и различных версий – от громадных до самых маленьких. Именно последние стали пользоваться необычайной популярностью благодаря своей компактности и удобству в использовании. Причем по мощности и уровню производительности они ничуть не уступают своим обычным собратьям.

Содержание статьи

Мини-помпы и их классификация

Преимущества маленьких насосов для перекачки воды вполне очевидны для их покупателей. Они имеют компактные размеры, немного весят и недорого стоят. А что касается их работоспособности, то они могут поднимать воду с глубины до 100 м и подавать ее на расстояние около 200 м от одной точки к другой.

Какие виды мини-насосов используются в быту:

  • Вибрационный – для выкачки воды из колодцев глубиной до 20 м;
  • Центробежный – поднимает жидкость из скважин глубиной до 100 м;
  • Циркуляционный – зачастую используется в системах отопления;
  • Дренажный – способен работать с сильно загрязненной водой с техническими примесями (песок, гравий, щебенка) в небольших объемах, перекачивать стоки и техническую жидкость;
  • Фекальный – специализируется на откачке сточных и сливных вод, зачастую имеет измельчитель для особо крупных и вязких фракций;
  • Самовсасывающий – может работать с самыми разными жидкостями от дизеля до обычной воды.

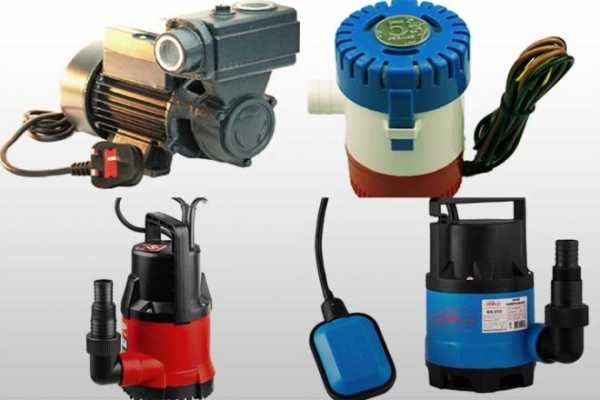

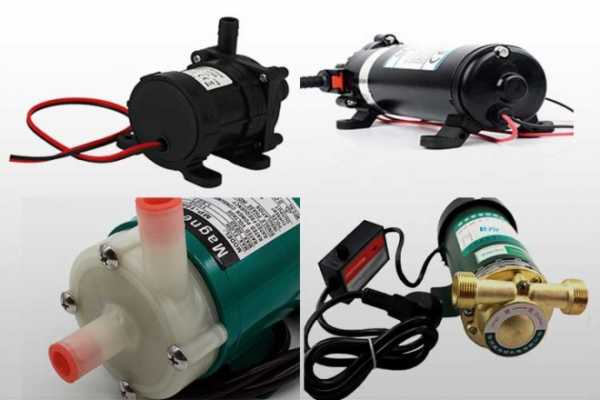

Мини-насосы могут быть нескольких видов

Тут кстати, следует иметь в виду, что поверхностные мини-насосы имеют такие же недостатки, как и приборы стандартных размеров. Их не следует применять при повышенной влажности и слишком низких температурах. Лучше всего использовать такие агрегаты внутри помещений.

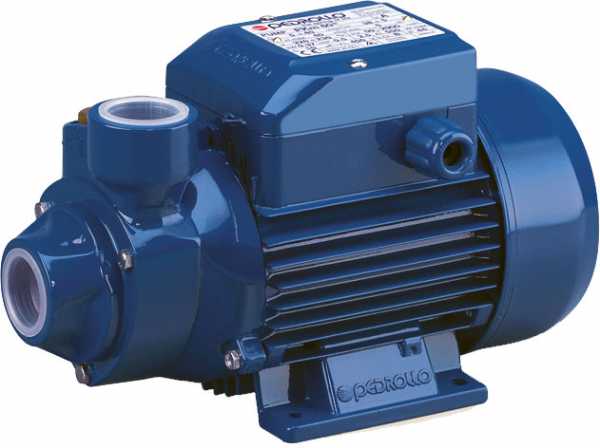

Маленький агрегат на 220 вольт

Среди небольших моделей пользуется популярностью маленький водяной насос на 220 В. Такая помпа имеет несколько разновидностей.

Основные типы:

  1. Погружной – характеризуется полным или частичным погружением в перекачиваемую среду. Мощный и долговечный агрегат. Из недостатков можно отметить довольно сложный монтаж и обслуживание, а также стационарность применения.
  2. Поверхностный – устанавливается рядом с источником жидкости. Его мощность не такая большая, как у погружных моделей, но при этом он более мобильный и функциональный. Правда, не подходит для откачки воды из глубоких колодцев и скважин.

Существуют погружные насосы вибрационного типа. Их зачастую используют для перекачки чистой воды из колодца или скважины без технических примесей. Правда, следует иметь в виду, что из-за совершения колебательных движений такой электронасос может вызывать заиливание неглубокой скважины и способствовать со временем ее разрушению. Поэтому многие специалисты не рекомендуют слишком часто пользоваться такими приборами.

Центробежные микронасосы могут быть как поверхностными, так и погружными. Они работают за счет перепадов давления между рабочим механизмом и выводным патрубком. По сравнению с вибрационными приборами, они более мощные и продуктивные, способны обеспечить хороший напор воды, довольно экономичны.

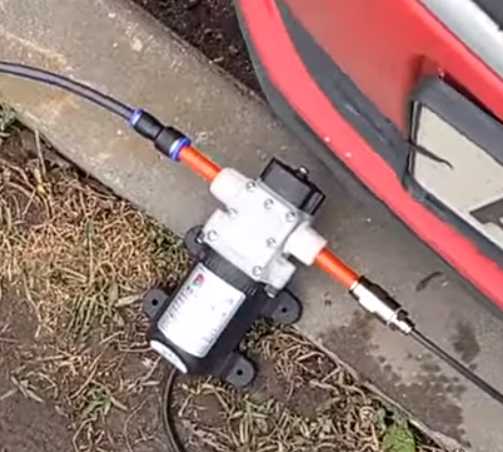

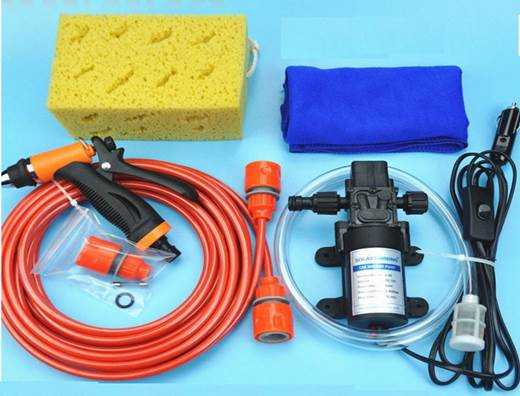

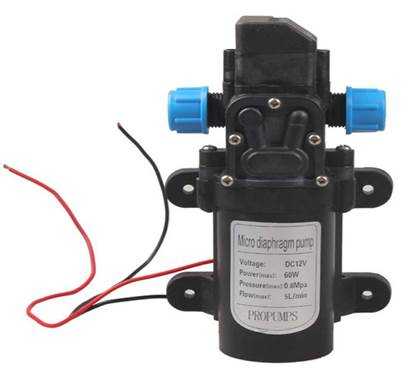

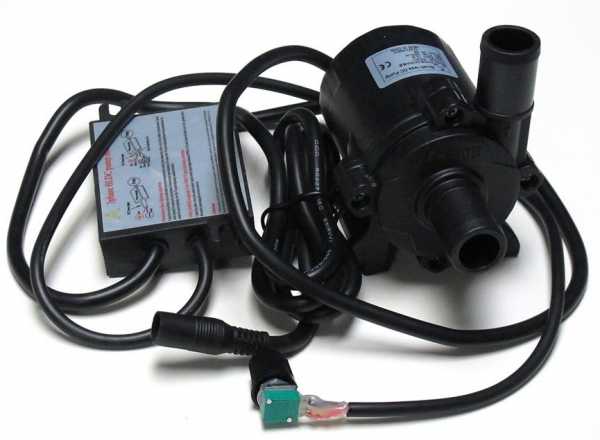

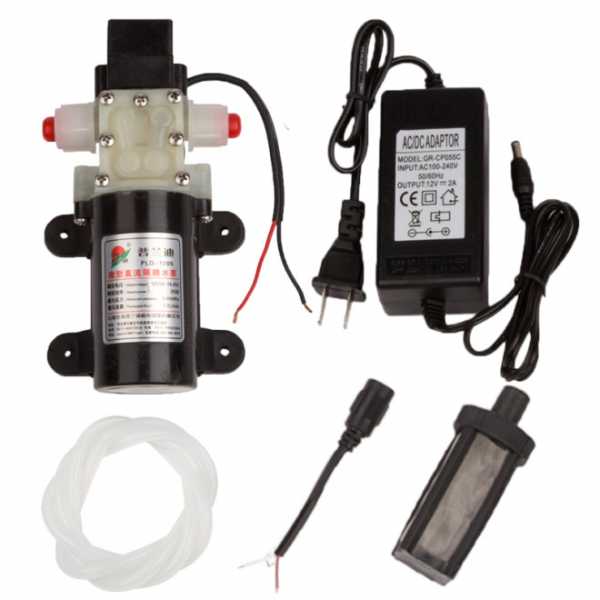

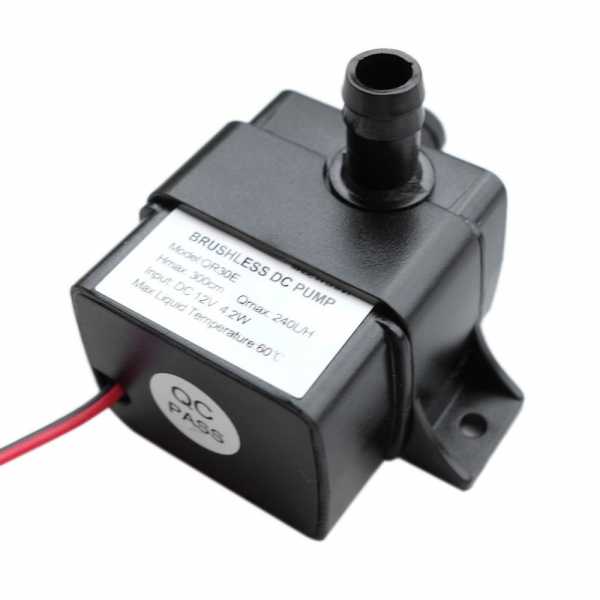

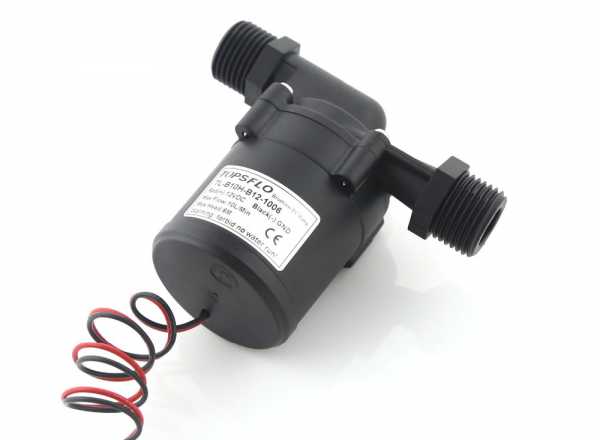

Мини-насос для воды 12 вольт

Небольшой умный насос для воды на 12 вольт, несмотря на то что обладает не самой большой мощностью, пользуется довольно хорошим спросом среди покупателей насосного оборудования.

Преимущество мини-насоса в том, что он может работать как от батареи, так и от электричества

К их преимуществам относятся:

  • Независимость от электрического питания и возможность работать от батарей;
  • Экономичность потребления энергии при высоком уровне КПД;
  • Компактные размеры и мобильность;
  • Возможность использовать аппарат в условиях повышенной влажности или близко к большому напряжению;
  • Практически полное отсутствие вибрации;
  • Бесшумная работа прибора.

Эти миниатюрные насосы могут быть самых разных видов, причем настолько узконаправленных, что в быту они редко используются.

Самыми известными типами считаются циркуляционные агрегаты с мокрым ротором, помповые (делятся на автоматические, скважинные и погружные) и автомобильные. Малогабаритные насосы первого типа зачастую «проглатывают» инородные частицы, поэтому для стабильной работы их нужно часто чистить или поставить фильтр.

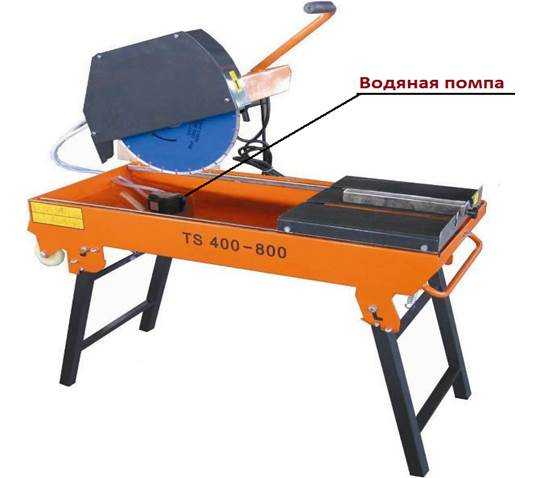

Помповые агрегаты могут использоваться в самых разных сферах, но при этом способны перекачивать жидкость, только находясь вблизи источника. Зато у них довольно высокая пропускная способность, и есть возможность качать даже сильно загрязненную воду.

Автомобильные аппараты легко помещаются в багажник транспортного средства и могут работать от аккумуляторной батареи. Кроме того, их можно использовать для мытья машины, а в комплекте к ним зачастую идет еще емкость для воды.

Мотонасосы и самовсасывающие устройства

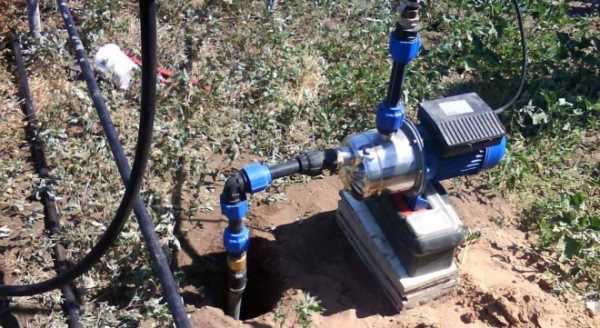

Поверхностные самовсасывающие насосы часто используются для бытовых фильтров очистки жидкости и для водоснабжения. Такие приборы характеризуются хорошим напором и производительностью, не самой малой мощностью, а также поддержанием стабильного давления в водопроводной системе.

Достаточно популярными являются и мотонасосы

Кроме того, такие приборы весьма непритязательны к перекачиваемой среде – они могут работать с жидкостью, в которой находится определенное количество технических примесей.

Как работают подобные микро-аппараты:

  • Перед первым включением агрегата нужно обязательно заливать в него воду – при последующих запусках это уже не потребуется, так как жидкость в корпусе сохранится и поможет защитить насос от сухого хода;
  • Когда включается мотор, расположенный внутри вал с лопастями начинает вращаться;
  • Создается центробежная сила, которая и выталкивает из прибора воду.

Мотонасосы представляют собой самовсасывающие водяные помпы, которые начинают работать благодаря электромотору или двигателю внутреннего сгорания.

Такая микропомпа функционирует за счет движения рабочего колеса насоса. Благодаря этому создается определенное разрежение, в результате которого жидкость попадает во всасывающий шланг, а затем выходит в напорную наружную трубу.

Подобная электрическая помпа ограничена зоной питающего ее кабеля, поэтому особенно мобильным такое устройство не назовешь. Но этот агрегат обладает хорошей производительностью и может подавать воду на немалые расстояния.

Такая электропомпа благодаря высокому давлению жидкости может запросто обеспечить полноценный полив участка в несколько десятков соток всего за пару часов.

Самый удобный тип насосного оборудования – это микропомпы, с помощью которых можно полить огород или садовый участок, обеспечить потребность дома в воде, выкачать сливные воды. В зависимости от конкретных потребностей нужно выбирать необходимый тип насоса, благо рынок сейчас заполнен самыми разнообразными моделями.

kanaliza.ru

Насос циркуляционный для отопления самый маленький


Циркуляционный насос для отопления самый маленький - Микроклимат в квартире и доме

Системы отопления делятся на системы с естественной (гравитационной) и принудительной циркуляцией. В системах с принудительной циркуляцией обязательна установка циркуляционного насоса. Его задача — обеспечить движение теплоносителя по системе с заданной скоростью. А чтобы он со своей задачей справлялся, на до правильно выбрать циркуляционный насос.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

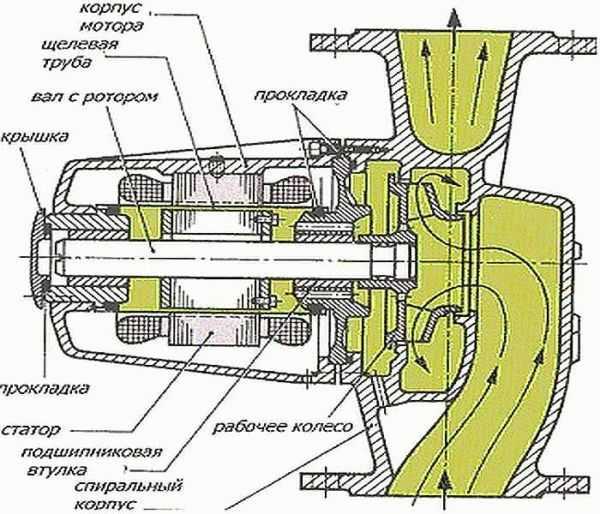

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

  • Имеют высокий КПД — порядка 80%. И это основной их плюс.
  • Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
  • Срок эксплуатации порядка 3 лет.
  • При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Читайте также:  Автоматический проточный водонагреватель электрический

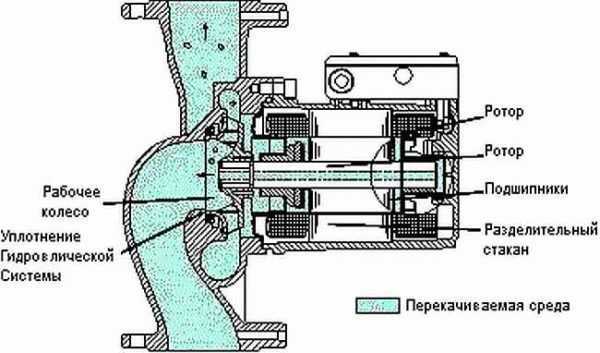

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
  • Обслуживания не требуют.
  • Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
  • Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

  • Производительность насоса принимают равной мощности установленного котла отопления. То есть, если котел стоит на 35 кВт, то насос подбирают с производительностью 35 л/мин.
  • Далее надо рассчитать требуемый напор (высоту подъема). В среднем считается, что для 10 метров трубопровода должен быть напор насоса 0,6 м. Чтобы определить, какой напор циркуляционного насоса нужен для системы, надо ее общую длину поделить на 10 и умножить на 0,6 м/с. Например, если общая длинна системы отопления, например, 80 м, требуемый напор будет: 0,6 м * 8 = 4,2 м. То есть в технических характеристиках напор не должен быть меньше.

Подобрать циркуляционный насос для системы отопления можно самостоятельно

  • Лучше, если скорость движения теплоносителя в системе может изменяться. Это даст возможность п

www.teplo-ltd.ru

назначение и виды миниатюрных помп

Насосное оборудование получило широкое распространение практически во всех сферах производственной деятельности. Но если на предприятиях устанавливаются большие, мощные агрегаты, которые занимают огромную площадь, то к бытовым насосам предъявляются требования мощности и компактности.

Поэтому многие производители подобного оборудования стали выпускать так называемые мини-насосы, применяемые для перекачивания не только холодной воды, но и для замкнутых систем отопления, охлаждения строительных инструментов, а также отведения сточных и дренажных вод.

Содержание статьи

Особенности мини-насоса с питанием 12 В

При необходимости водоснабжения дома или садового участка с небольшим потреблением применение насоса маленького размера экономически более оправдано в сравнении с мощным аналогом. Поэтому мини-насосы 12 вольт являются хорошей альтернативой для водоснабжения. Их достоинством, кроме небольшого потребления электроэнергии, служит компактный размер, низкая цена и простота в эксплуатации.

Применяются такие насосы обычно в случае необходимости решить небольшие задачи на загородном участке:

  • полив сада и огорода;
  • организация мойки автомобиля;
  • перекачка воды из одной емкости в другую;
  • использование в искусственных водоемах небольшого размера.

Кроме того, они могут даже подавать воду из неглубокой скважины. Да и работать такой насос может не только от бытовой электросети, но и от переносных батарей аккумуляторного типа. Однако для решения более серьезных задач стоит использовать более мощные мини-насосы.

Использование мини-насосов для воды

Наиболее широкое применение мини-насос для воды получил в бытовой сфере на загородных участках и в частных домовладениях. Причем не стоит понимать выражение «мини» в буквальном смысле – оно подразумевает гораздо меньший размер оборудования, в сравнении с высокомощными громоздкими аналогами промышленного типа водоснабжения. Среди насосов выделяются следующие разновидности, в зависимости от их предназначения:

  • поверхностные;
  • погружные;
  • дренажные;
  • фекальные;
  • циркуляционные.

Многие модели работают от сети 220 В. Они занимают немного места, но обеспечивают стабильную перекачку на протяжении нескольких часов.

Поверхностные

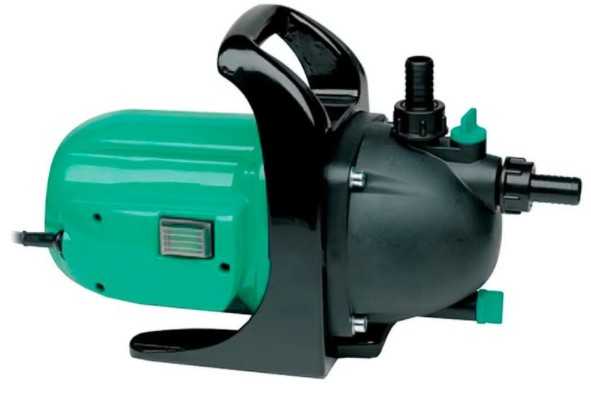

Такие водяные мини-насосы на 220 В характеризуются установкой на поверхности, недалеко от источника водоснабжения (колодец, скважина или общий водопровод). В большинстве случаев имеют центробежный тип подачи воды, который позволяет максимально использовать все характеристики по водоснабжению.

Он исключает прямой контакт с водой и может транспортировать воду на расстояния, соответствующие заявленным параметрам. Представители подобного вида довольно мощные в сравнении с прочими аналогами и широко распространены как в виде самостоятельного элемента, так и составной части насосных станций.

Обратите внимание! Питание происходит от обычной электросети и не требует дополнительных мощностей.

Погружные

Данный вид оборудования погружается в воду, будь то скважина или колодец, и имеет вибрационный или центробежный способ забора воды. Погружной вид довольно компактен, мобилен и надежен. Его невысокая стоимость и широкий диапазон применения объясняют популярность такого типа. Обязательным требованием к его эксплуатации служит перекачка чистой воды без механических частиц крупного диаметра.

Кроме привычного назначения водоснабжения дома или участка, такая мини-помпа применяется в аквариумах, а также в декоративных настольных фонтанах. Размер ее будет немного меньше привычного насоса, но функциональность от этого не уменьшится, и для выполнения поставленной задачи она подойдет идеально.

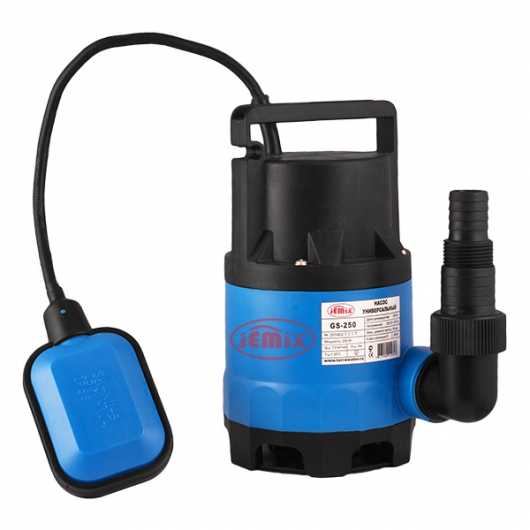

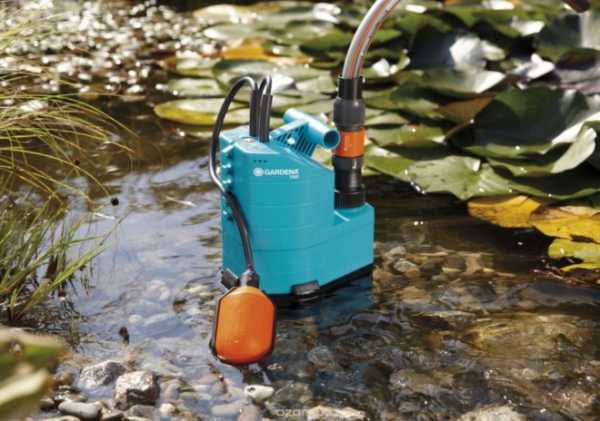

Дренажные

Дренажный насос создан для откачивания сточных вод, в которых имеются вкрапления песка, грязи или ила небольшого размера – от 5 до 35 мм. Их часто используют при необходимости осушения подтопленных местностей, полива и организации небольшой оросительной системы участка.

Его применение довольно просто – насос устанавливается на дне водоема или емкости, подключается к сети электропитания  220 В, и начинается процесс работы. Для исключения поломок присутствует выключатель поплавкового типа, который может быть отрегулирован на срабатывание отключения при достижении установленного уровня воды.

Совет! Такой мини-насос подойдет для организации полива дачного или садового участка, обеспечения водой небольшого дома или просто чтобы выкачать лишнюю воду из подтопленного подвала.

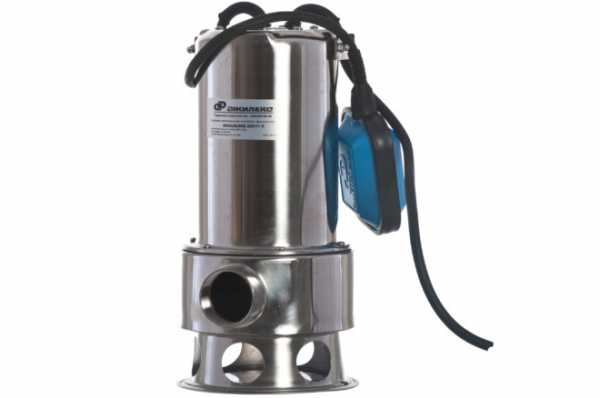

Фекальные

Фекальный тип представлен оборудованием, способным работать с сильно загрязненной водной средой. Несмотря на его миниатюрный вид в сравнении с большими аналогами, он часто используется для сточных и канализационных вод, осушения строительного котлована.

Отдельные модели могут снабжаться специальным резаком, который входит в комплектацию, для перемалывания веток, камней, соломы, бумаги и прочих загрязнителей. Резак располагается внизу изделия. Это позволяет крупные загрязнители превратить в максимально жидкую субстанцию, которую гораздо легче перекачать.

Такие модели имеют высокую мощность, предустановленную защиту от перегрева и холостого хода. Их применение не требует особых условий содержания и технического обслуживания.

Циркуляционные

Насосы циркуляционного типа используются в системе отопления замкнутого типа для принудительной перекачки горячей воды по трубам. Они подразделяются на изделия с мокрым и сухим ротором. Первый вариант получили свое название по причине того, что вода проходит непосредственно через его рабочий механизм, за счет чего происходит охлаждение и смазка всех механизмов. Второй же вариант имеет вынесенный наружу механизм охлаждения, выполненный в виде лопастей, отводящих образуемое в процессе эксплуатации тепло от двигателя. Такой вариант более шумный, однако имеет повышенный КПД.

Вне зависимости от типа, насос монтируется на магистраль горячей воды, а его исходные характеристики должны соответствовать требованию системы отопления.

Производственные характеристики мини-насосов

При выборе насоса следует внимательно изучить его параметры, чтобы покупка в полной мере удовлетворила потребителя.

Главными показателями являются:

  • напор;
  • объем перекачиваемой жидкости.

Напор измеряется в метрах и рассчитывается от точки забора до точки разбора воды. Причем стоит учитывать, что подача воды может идти не только по вертикали (из колодца или скважины), но и по горизонтали, когда осуществляется полив или подача в другую емкость. Чтобы правильно подобрать нужный вариант, 1 метр по вертикали приравнивается к 10 метрам по горизонтали. То есть если напор указан 5 метров, а точка забора воды всего лишь на глубине 2 метров, то насос может подать воду или жидкость дополнительно на 30 метров по горизонту.

Объем перекачиваемой жидкости выражается в метрах кубических или же литрах в секунду. Он всегда указан максимальным, но его номинальный размер несколько ниже. Причем оба основные показатели взаимосвязаны – чем выше напор, тем больше объем перекаченной жидкости.

Важно! Чтобы сделать правильные расчеты и выбрать нужное оборудование, важно знать объем подаваемой воды или иной жидкости, расстояние для транспортировки и обязательно сделать поправку (дополнительные 20–30%) в сторону увеличения.

Поправка не позволит работать оборудованию на максимальных скоростях и нагрузках, что значительно продлит срок его службы.

Важные моменты при выборе

Для правильного выбора мини-насоса следует учесть ряд определенных моментов, связанных не только с предназначением того или иного вида оборудования, но и ряд менее очевидных вещей. Следует принять во внимание структуру перекачиваемой жидкости, наличие или отсутствие механических частиц в ней, необходимый объем подачи и длину магистрали.

Кроме того, если стоит выбор мини-насоса для водоснабжения, то важно знать, что устройство должно работать только с чистой водой (не принимая во внимание дренажные и фекальные типы). При попадании инородного тела рабочие лопасти может заклинить и оборудование выйдет из строя.

Обратите внимание! В подобных случаях лучше применять фильтры для механической очистки воды, устанавливаемые перед рабочим агрегатом.

Но в целом мини-насос служит хорошим вариантом водоснабжения частного дома, дачи или загородного участка при относительно небольших затратах на его приобретение и обслуживание. Компактность и простота в эксплуатации делают их ремонтопригодными, а специально созданные версии позволяют организовывать небольшие оросительные системы, декоративные водопады, а также наполнять водой аквариумы большого водоизмещения.

gidpovode.ru

маленький насос для перекачки воды 220 вольт малой мощности

В быту для организации индивидуального водоснабжения применяется широкий ряд электронасосов для подачи чистой и откачки загрязненной воды: скважинные, колодезные, вибрационные, дренажные насосы. Все они обладают высокой производительностью, большой высотой подачи жидкости и соответственно крупными габаритными размерами.

В бытовом домашнем хозяйстве нередко возникает необходимость в подъеме и передаче на небольшие расстояния малых объемов воды с низким напором. Использование мощных крупногабаритных электронасосов в этом случае нерационально, их заменяют маленькие устройства с питанием от переменного или постоянного тока. Довольно сложно обнаружить мини насос для воды на 220в. вследствие его конструктивных особенностей. Двигатели постоянного тока не требуют для запуска встроенной пусковой обмотки или конденсатора — это позволяет существенно уменьшить габариты электрических насосов по сравнению с видами на переменном токе. Работа устройств в воде при низком напряжении снимает опасность поражения человека электрическим током, что является также самым главным преимуществом электронасосов на постоянном токе.

Современные бесколлекторные (без угольных щеток) электродвигатели постоянного тока с электронными схемами управления имеют габаритные размеры меньше, чем аналоги, обладают более высоким КПД по сравнению с коллекторными, их мощность без охлаждающего радиатора лежит в диапазоне 2,5 — 4 Вт., что вполне подходит для водяных мини насосов. Стандартное напряжение питания для малогабаритных электродвигателей, как и для всех электронных бытовых устройств постоянного тока — 6 или 12 В.

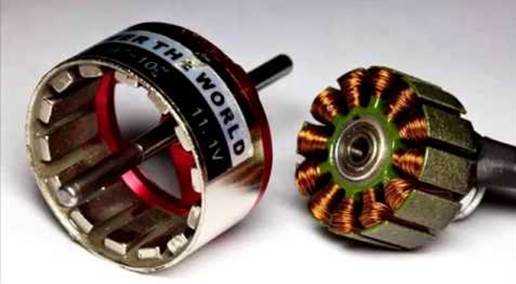

Рис.1 Конструкция бесколлекторного электродвигателя постоянного тока

Содержание статьи:

Область применения бытовых мини насосов

Бытовые мини насосы для воды на российском рынке представлены в подавляющем большинстве китайским производителем, практически все из них имеют центробежный принцип действия. При работе электронасоса всасываемая жидкость поступает через центральный патрубок в рабочую камеру электронасоса и выталкивается наружу лопастями центробежного колеса через боковой выходной патрубок.

В последнее время на рынке появились китайские диафрагменные мининасосы на 12 вольт, которые могут работать с вязкими жидкостями.

Рис.2 Китайская диафрагменная помпа на 12 В. – внешний вид

В отличие от бытовых электрических насосов, используемых для организации индивидуального водоснабжения, малогабаритные виды малой мощности не делятся на наружные и погружные. Все они могут работать как в жидкой охлаждающей среде, так и вне ее, хотя при длительной работе лучше опускать маленький насос в среду с водным охлаждением.

Рис.3 Центробежный электрический мининасос для перекачки воды – внешний вид крыльчатки

В быту малогабаритные насосные устройства всех видов (постоянного тока 12 В. и переменного напряжения 220 В.) можно использовать в следующих целях:

Работа в аквариумах

Наиболее известное применение малогабаритных помп, используемых для фильтрации и откачки аквариумной воды, аэрации ее кислородом, очистки стенок и дна аквариума от загрязнений.

Рис.4 Аквариумная помпа малой мощности

Перекачка жидкостей

Иногда в домашнем хозяйстве возникает необходимость в переливании незамутненной жидкости из емкости с подвижным осадком (важность данной процедуры хорошо известна домашним виноделам и самогонщикам). В этом случае малогабаритная помпа окажет неоценимую помощь, отсосав с помощью шланга из емкости всю чистую жидкость, не потревожив при этом илистый осадок на дне.

Напорные моющие устройства. На базе диафрагменных мини насосов китайского производства тот же производитель выпускает комплекты для бытовых автомоек, ставшими популярными в последнее время. Типовые устройства включают в себя сетевой адаптер, преобразующий переменное напряжение 220 вольт в постоянный ток, струйный пистолет с кнопкой включения и регулирующими вид струи насадками, водяной фильтр и шланги с соединительными фитингами, иногда моечная система оснащается шнуром с разъемом для запитки от автомобильного прикуривателя.

Рис.5 Типовой китайский комплект для автомойки с малогабаритным диафрагменным насосом

Насосы для фонтанов

Для создания декоративных фонтанов на загородных участках широко используются маломощные специальные фонтанные электронасосы с питанием от напряжения переменного тока в 220 В. Иногда электронасосы для фонтанов выпускают в безопасном малогабаритном исполнении с напряжением питания электродвигателя 12 В.

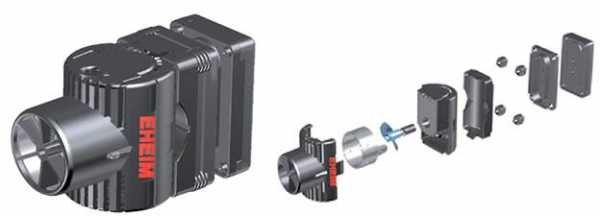

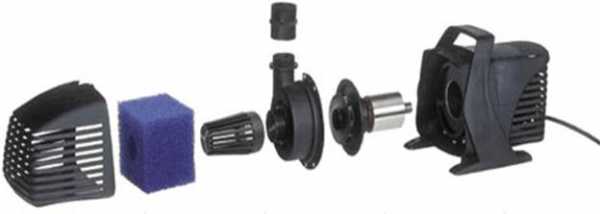

Рис.6 Небольшой фонтанный погружной насос на 12 В. — устройство

Охлаждение строительного инструмента

Данную область применения нельзя полностью отнести к бытовым, охлаждение инструмента в домашнем хозяйстве потребуется при проведении строительных работ своими руками.  С помощью маленьких насосов можно охлаждать работающий инструмент при бурении скважин, сверлении крупных отверстий в бетоне, резке строительных материалов. Малогабаритные помпы встроены в дисковые станки для резки природного (мрамор, гранит) и искусственного камня, керамической плитки, бетона. Они устанавливаются на дно кюветы с водой и через шланг подают воду на кромки режущего диска, предотвращая его перегрев и быстрый износ, а также препятствуя образованию пыли.

Рис.7 Мини помпа для перекачивания воды в дисковом станке

Перекачка вязких жидкостей

Каждый автомобилист должен периодически менять масло в автомобиле самостоятельно или в автоцентре. При этом мало кто знает, что его слив традиционным способом через отверстие в днище не обеспечивает полное удаление. Для его откачки можно использовать маломощный диафраменный мини насос, отлично работающий с вязкими жидкостями. Устройство может быть полезно в автомастерских и промышленном производстве для переливания масла и других вязких жидкостей из бочек большой емкости.

Рис.8 Откачка масла из автомобиля малогабаритным диафрагменным насосом

Малогабаритные водяные насосы могут быть полезны во многих сферах домашнего хозяйства, где обычные электронасосы неэффективны. Основным производителем данного оборудования является Китай, что говорит о низкой цене подобных изделий и удовлетворительном качестве.

Советуем почитать: Насос для воды 12 вольт

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Водяной Мини Насос Своими Руками: Поэтапная Инструкция

Водяной мини насос

Мини насос водяной – достаточно полезная вещь. Основное требование к нему – компактные размеры.
Использование любого насоса для перекачки жидкости, или обустройство автономной системы водоснабжения не может использоваться эффективно в быту, если его габариты и масса отрицательно влияют на удобство при эксплуатации. Поэтому в последнее время именно мини устройства становятся все более популярными.
Их легко перенести в любое место и использовать в других условиях. В статье предлагается познакомиться, какие водяные мини насосы можно использовать для перекачки воды.

Особенности водяных мини насосов

Для любого дачного участка или частного дома с автономной системой водоснабжения необходимы устройства для подачи и перекачки воды. Производители смогли добиться в своих изделиях оптимального соотношения производительности и компактности.
Так, устройства, имеющие габаритные размеры не более 30 х 20 сантиметров, могут поднимать воду из источника глубиной свыше ста метров, или транспортировать жидкость в горизонтальном направлении на 200 метров и больше.
Все водяные насосы мини для водоснабжения, делятся на две основные категории, что зависит от сферы их использования:

  • Колодезные устройства, для источников глубиной не превышающих 15-20 метров. К ним относятся в основном вибрационные насосы.
  • Скважинные агрегаты, поднимающие воду из артезианских скважин, глубина которых свыше ста метров. Это обычно центробежные устройства.

Вибрационные мини-насосы

Отличительной особенностью таких изделий является то, что они выполнены по вибрационной технологии, имеют два основных преимущества:

  • Миниатюрные габариты.
  • Небольшая цена.

Совет: Хотя главным недостатком вибрационных устройств считается малая мощность, по сравнению с центробежным. Но ее вполне хватает для снабжения дома водой и бытового использования.

Принцип работы таких насосов достаточно простой:

  • После подключение к электросети напряжением на 220В, двигатель начинает преобразование переменного тока в механические колебания, передающиеся на поршень, зафиксированный на вале привода. Возникающие колебания обладают очень маленькой амплитудой, что визуально напоминает обычную вибрацию, это и послужило названию устройств.
  • Получаемая внутри корпуса вибрация поршня, создает гидравлический удар, что повышает уровень давления, и способствует перекачиваемой жидкости выталкиваться в водозаборный шланг, при перекрытых остальных отверстиях обратными клапанами.
  • Такого типа вибрационные устройства изготавливаются по погружной технологии: нормальное их функционирование происходит при полном погружении в рабочей среде. Это связано с большим нагревом агрегатов при эксплуатации, что требует постоянного их охлаждения, чем служит холодная рабочая среда.

Центробежные мини-насосы

В отличие от вибрационных, центробежные агрегаты могут быть:

  • Погружными.
  • Поверхностными – насос размещается возле источника, а подача воды происходит по шлангу, в нее опущенному. На фото представлено рабочее колесо центробежного мини-насоса.

Рабочее колесо насоса

Совет: Используя центробежный мини-насос, можно приобрести эффективный агрегат для системы водоснабжения, и при этом габариты его не на много превышают размеры самых мелких вибрационных насосов.

  • Перекачка воды в таких устройствах происходит вращением рабочего колеса, при движении которого создается перепад давление между выводящим патрубком и рабочим блоком.
  • Подключается устройство к розетке 220В, что делает его универсальным, и позволяет использовать как погружную технику внутри скважины, и в качестве устройства для подачи воды при поливе огородов и приусадебных участков.

Дренажные мини-насосы

Дренажный насос от погружного отличается незначительно.
Но их сфера применения различная:

  • Их используют при перекачке грязной воды.
  • Очистке скважин и колодцев от грязи.
  • Дренажа сточных вод.
  • Перекачивание технической воды, используемой для полива огородов

Технические особенности дренажных насос заключаются в следующем:

  • Он должен иметь конструкцию с повышенной износоустойчивостью, что связано с постоянному агрессивному воздействию сильно загрязненной жидкости.
  • Погружной агрегат должен иметь миниатюрные размеры, из-за регулярной установки и демонтажа в разных местах.
  • Дренажный погружной насос имеет большую мощность. Грязная жидкость, такая как канализационные стоки, обычно гуще воды, что требует при ее нагнетании наличия высокого давления.
  • Подключатся агрегат к универсальному источнику питания, напряжением 220в.

Циркуляционные мини-насосы

Циркуляционный водяной насос мини устанавливается непосредственно на трубопровод, что предъявляет к нему повышенные требования к компактности. При большом весе устройство может попросту деформировать трубу.
Главное функциональное назначение миниатюрного циркуляционного насоса — повышение давления потока жидкости в замкнутом трубопроводе.

Циркуляционный мини-насос

  • Устанавливаются такие аппараты в системах отопления загородных домов, где уровень давления не дает теплоносителю правильно циркулировать жидкости в естественном режиме, что препятствует реализации полностью потенциала отопительного прибора.
  • Устанавливаются устройства в системы автономного водоснабжения в местах, где необходимо повысить давление жидкости на выходе из фильтрующего элемента, или гидробака.
  • Их габариты редко бывают больше 7 х 7 сантиметров.

Как мини-насос сделать самому

Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже.

Для работы понадобятся:

  • Моторчик электрический.
  • Ручка шариковая.
  • Супер клей, лучше быстросохнущий и водостойкий.
  • От дезодоранта колпачок.
  • Небольшая шестеренка, диаметром примерно, как колпачок.
  • Четыре пластмассовых кусочка размером 10 x 10 мм.

Инструкция проведения работ:

  • Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
  • Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
  • Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
  • Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.

Подготовка элементов для сборки мини-насоса

  • Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
  • Приклеивается моторчик к верхнему отверстию корпуса.
  • На ось моторчика крепится рабочее колесо.
  • Вырезается пластиковая панель, диаметр которой такой же как колпачок.
  • Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.

Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.

moikolodets.ru

Насосы для воды мини — Отопление

8pctgRBMALPOzxRZFQTRkafLNHiURBhx;8pctgRBMALNWHgnQ++D9YREsxCh+4gE56wdkfYSa+s4=;8pctgRBMALMhKT+tSl9d3X2e1gABCAgl;8pctgRBMALPfJ73heMJK4D65GtaZvSum6wdkfYSa+s4=;8pctgRBMALPsO+691eGFsHHU9pskYS98;8pctgRBMALOlDxhIJkkCLzgFENYR7f+m6wdkfYSa+s4=;8pctgRBMALPdtLGQMOuomt0tbIsnEqea6wdkfYSa+s4=;8pctgRBMALNxlvr87cHCcpYCGhWwW6Tq6wdkfYSa+s4=;8pctgRBMALM8ntYST3TshHpiehQg9ye36wdkfYSa+s4=;8pctgRBMALOZ/HJVQOhWhvjAX6XB5JOa6wdkfY.
hqdZDAU9uAPGCoXmWy7;8pctgRBMALOSgQTw2aT/r5UCNDE/DKmo;8pctgRBMALMA6LFGW+bP3zsEWPi+2MHl6wdkfYSa+s4=;8pctgRBMALNYI88DL2h01VdoVUblxKkd6wdkfYSa+s4=;8pctgRBMALOCBt8fg+qUfS9i/R+wlh406wdkfYSa+s4=;8pctgRBMALMothqdZDAU9uAPGCoXmWy7;8pctgRBMALP6I6SJN8adPh49M2Y82qYA;8pctgRBMALM+/JL+4GUgG70ia17jp+NV;8pctgRBMALPnlGPCrRshkOqxbXnyfrD96wdkfYSa+s4=;8pctgRBMALPlBMuawpeqszcGI652l+pK6wdkfYSa+s4=;8pctgRBMALNQShkArzdfTGgqVVP3UuyV6wdkfYSa+s4=;8pctgRBMALPt6sN/SghLi9cf5dObbLgb6wdkfYSa+s4=;8pctgRBMALMr0vEm9wuT9SwNpDrFij4s;8pctgRBMALMothqdZDAU9uAPGCoXmWy7;8pctgRBMALP0Bup/ujtHJzPvEvGOsSIv6wdkfYSa+s4=;8pctgRBMALMMkXFxx2R1LXbg7pvMgFHb6wdkfYSa+s4=;8pctgRBMALMN0hqcolc9RoChe9phMkNE;8pctgRBMALMHgHh4kEgV4K7ULiGmluIv6wdkfYSa+s4=;8pctgRBMALOegDD3NE21MQ==;8pctgRBMALOsFQ8KJ07T85zYR17ihSyY;8pctgRBMALPVVAifaY8mcyuOgPm3qLA8;8pctgRBMALNCZlX0mQo972tqAV39Gu/3;8pctgRBMALNPk1cm19JIKyR4qHBLnLTh;8pctgRBMALMp7//D2c2FBjMBCKkSRuyu6wdkfYSa+s4=;8pctgRBMALOCBt8fg+qUfVspG6eHpxCs6wdkfYSa+s4=;8pctgRBMALM5T88VCe0Na4oHk6liewMd6wdkfYSa+s4=

ru.aliexpress.com

Отличительные особенности

Среди всех видов насосного оборудования помпы, предназначенные для откачивания воды из подземных источников и перекачки жидкой среды из различных резервуаров, являются наиболее востребованными у потребителей. Высокая популярность, которой обладают бытовые насосы для воды, объясняется тем, что они позволяют эффективно решать многие задачи, стоящие почти перед каждым собственником дачи или загородного дома.

Во многом именно благодаря высокой востребованности водяных насосов бытового назначения на современном рынке появляется все больше моделей насосного оборудования, в которых оптимально выдержано соотношение производительности и компактности. Например, отдельные модели современных миниатюрных насосов, размеры корпуса которых не превышают значений 30х20 см, способны откачивать воду из подземного источника глубиной более 100 метров, а также транспортировать ее по горизонтальному участку трубопровода на расстояние, превышающее 200 метров.

В зависимости от основного назначения все бытовые насосы для откачки воды из подземных источников и ее транспортировки по трубам систем автономного водоснабжения делятся на устройства двух категорий:

  1. Колодезные электрические насосы, предназначенные для перекачки воды из подземных источников, глубина которых не превышает 15–20 метров.
  2. Скважинные электронасосы, способные поднимать воду с глубины более 100 метров.

В качестве колодезных насосов используется преимущественно вибрационное оборудование, а в качестве скважинных – центробежное.

К бытовым также относятся дренажные и аквариумные насосы, мини-насосы циркуляционного типа. Различные типы бытовых электронасосов отличаются друг от друга как конструктивным исполнением, так и функциональными возможностями (а значит, и сферами применения).

Мини-насосы вибрационного типа

Вибрационные насосы для перекачки воды характеризуются несколькими значимыми достоинствами, благодаря которым завоевали высокую популярность среди владельцев дач и частных домов:

  • компактными габаритами;
  • простотой конструкции;
  • невысокой стоимостью.

Если говорить о недостатках вибрационных насосов, то наиболее серьезным из них является не слишком высокая мощность, которая в 4–5 раз меньше аналогичного параметра центробежных устройств. Между тем даже той мощности, которой обладает вибрационный мини-насос для перекачки воды, вполне достаточно для того, чтобы обеспечивать функционирование системы автономного водоснабжения, а также подачу воды для полива сада и огорода и решения других хозяйственных задач.

Принцип, по которому работает вибрационная помпа для воды, заключается в следующем. Переменный ток, подаваемый на катушку такого насоса, преобразуется элементами его внутренней конструкции в механические колебания, передаваемые на поршень, который закреплен на приводном валу. Свое название вибрационные насосы получили благодаря тому, что те колебания, которые совершает поршень, больше напоминают вибрацию, так как происходят с высокой частотой. При движении поршня вода из подземного источника то всасывается в насос, то выталкивается из него и поступает в водозаборный шланг.

Одностороннее движение воды по внутренним магистралям вибрационного насоса обеспечивают обратные клапаны, автоматически закрывающиеся в тот момент, когда жидкая среда под воздействием давления, создаваемого поршнем, начинает выталкиваться из рабочей камеры.

Элементы внутренней конструкции вибрационного насоса в процессе его функционирования сильно нагреваются, поэтому нуждаются в постоянном и эффективном охлаждении. Именно поэтому вибрационные насосы, предназначенные для перекачки воды, производятся только в погружном исполнении: перекачиваемая жидкая среда эффективно решает задачу их охлаждения.

Погружной мини-насос вибрационного типа кроме обеспечения работы систем автономного водоснабжения может также использоваться для того, чтобы перекачивать воду из наземных резервуаров, искусственных и естественных водоемов, откачивать скопившуюся жидкость из подвалов и погребов, а также решать множество других хозяйственных и бытовых задач.

Центробежное насосное оборудование бытового назначения

Центробежные насосы, в отличие от вибрационных, могут быть как погружными, так и поверхностными. Последние, как понятно из их названия, устанавливаются на поверхности земли, а перекачиваемая жидкая среда из подземного источника поднимается по заборному шлангу или трубе. Даже центробежный водяной насос мини за счет особенностей конструкции отличается высокой производительностью и способностью создавать хороший напор.

Функционирование насоса центробежного типа, перекачивающего жидкие среды, обеспечивает рабочее колесо, на внешней поверхности которого зафиксированы специальные лопатки. При вращении колеса его лопатки захватывают жидкость, уже находящуюся во внутренней камере насоса, и начинают перемещать ее. При таком перемещении на высокой скорости на жидкость начинает действовать центробежная сила. В результате вода отбрасывается к стенкам рабочей камеры, откуда выталкивается через напорный патрубок. Всасывание новой порции жидкой среды во внутреннюю камеру центробежного насоса обеспечивается за счет того, что в центральной части такой камеры при вращении рабочего колеса вместе с перекачиваемой жидкостью создается разрежение воздуха.

Мини водяной насос центробежного типа работает от сети электроснабжения с напряжением 220 вольт, что делает такое оборудование универсальным. Использоваться данная мини-помпа может не только для откачивания воды из подземной скважины, но и для перекачки жидкой среды из различных резервуаров, в том числе из габаритного аквариума, а также искусственных и естественных водоемов. Маленькие центробежные насосы применяются также для комплектации автомобильных моечных установок.

Бытовые дренажные помпы

По принципу действия дренажный насос мало чем отличается от обычных погружных устройств для перекачки жидкой среды. Основное назначение насосов данного типа – перекачка жидкостей, в составе которых содержится большое количество нерастворимых включений.

Используя дренажный насос, выполняют очистку скважин и колодцев, откачивают загрязненную жидкость из септиков и выгребных ям, перекачивают технические жидкости и т.д. Естественно, для того чтобы дренажный насос был в состоянии справляться с такими задачами, он должен соответствовать определенным требованиям.

  • Элементы, из которых состоит дренажный насос, должны быть изготовлены из износостойких материалов, поскольку в процессе перекачки жидкости они подвергаются постоянному воздействию содержащихся в ней твердых включений.
  • Дренажные помпы, как правило, используются для откачивания загрязненных жидких сред из разных мест, поэтому это должен маленький насос, чтобы его удобно было монтировать, демонтировать и переносить.
  • Поскольку загрязненные жидкие среды, которые перекачивает дренажный насос, обладают большей плотностью, чем обычная вода, то к его мощности предъявляют более высокие требования, чем к аналогичному параметру обычного насосного оборудования.
  • Маленький погружной насос дренажного типа должен работать от стандартной электрической сети с напряжением 220 вольт, так как потребность в перекачке жидкости может возникнуть в разных местах приусадебного участка, дома и дворовых построек.

Маломощные насосы циркуляционного типа

Циркуляционные насосы, устанавливаемые в системах отопления и горячего водоснабжения частных домов, отличаются небольшими размерами. Монтируются такие устройства непосредственно на трубопровод, в помещении самого жилого строения. Соответственно, для экономии места и исключения деформации элементов трубопроводной системы габариты и вес таких насосов должны быть как можно меньше.

Основная задача циркуляционных насосов для воды малой мощности состоит в том, чтобы откачиваемый ими из контура отопительного котла теплоноситель безостановочно перемещался по замкнутой трубопроводной системе под постоянным давлением. Решая такую задачу, маломощные циркуляционные насосы обеспечивают более эффективное функционирование отопительной системы, позволяя экономить на используемых энергоносителях.

Почему в качестве циркуляционного используется насос малой мощности? Это определяется параметрами самой отопительной системы, по которой теплоноситель перемещается с невысокой скоростью.

Габариты современных моделей циркуляционного насосного оборудования в большинстве случаев не превышают значений 7х7 см, а циркуляционные насосы малой производительности, работающие от напряжения 12 и 24 В, отличаются еще меньшими размерами.

Компактные насосные станции бытового назначения

Для бесперебойного и эффективного функционирования систем автономного водоснабжения дач и частных домов в автоматическом режиме в последнее время все более активно используются компактные насосные станции. Применение таких станций, в состав которых входит несколько технических устройств, позволяет минимизировать участие человека в управлении работой насосного оборудования за счет элементов автоматики. Компактные габариты бытовых насосных станций для перекачки воды, которые, несмотря на небольшие размеры, отличаются высокой производительностью и способны создавать хороший напор в трубопроводной системе, позволяют устанавливать такое оборудование в любом удобном месте, в том числе и в подвальном помещении жилого строения.

В состав бытовой насосной станции входят следующие технические устройства:

  • центробежный насос погружного типа, откачивающий воду из подземного источника;
  • фильтровальная установка, в которой вода из подземного источника очищается от твердых включений;
  • циркуляционный насос, предназначенный для перекачки воды из фильтровальной установки в гидроаккумулятор станции;
  • гидроаккумулятор, внутренняя камера которого, наполняемая водой, оснащена специальной мембраной (задача данного устройства состоит в том, чтобы поддерживать постоянное давление жидкой среды в системе автономного водоснабжения, а также обеспечивать эту систему водой в те моменты, когда насос станции не работает из-за поломки или отсутствия электропитания).

Работу бытовой насосной станции в автоматическом режиме обеспечивает реле давления, которое автоматически отключает насосное оборудование в том случае, если уровень давления воды в гидроаккумуляторе повышается до критической отметки, а также включает его, когда такое давление падает ниже допустимого значения.

Мини-насосы активно применяются не только в быту, но и в промышленности, в частности на предприятиях пищевой отрасли. Для перекачки жидких и вязких сред, используемых в технологических процессах на предприятиях данной отрасли, нужны специальные пищевые насосы, элементы конструкции которых изготавливаются из материалов, обладающих высокой устойчивостью к окислению и не выделяющих в перекачиваемую среду вредных веществ.

met-all.org

1 Особенности миниатюрных водяных насосов

Сегмент устройств для забора воды из автономных источников – скважин, либо колодцев, всегда являлся самой динамично развивающейся нишей рынка насосного оборудования (сравнимые темпы развития за последние годы показал только вакуумный насос, но вакуумный насос имеет немного другую специфику).

Это объясняется тем, что такие насосы наиболее востребованы потребителями, и,соответственно, спрос на них самый большой. Устройства для забора и перекачки воды необходимы практически для любого дачного участка и всех частных домов, в которых обустроена автономная система водоснабжения.

Можно с полной уверенностью заявлять, что производителям современных водяных насосов удалось достигнуть оптимального соотношения продуктивности и компактности своих изделий.

Так, устройство, размеры которого не превышают 30*20 см, может осуществлять подъем воды из источника, глубина которого превышает сто метров, либо транспортировать воду в горизонтальном направлении больше чем на 200 метров.

Все мини-насосы для водоснабжения, в зависимости от сферы применения, делятся на две основные категории – колодезные устройства, использующиеся в источниках, глубина которых не превышает 15-20 метров, и скважинные насосы, которые могут поднимать воду из артезианских скважин свыше ста метров глубиной.

Первая группа, представлена в основном вибрационными насосами, вторая – центробежными.
к меню ↑

1.1 Вибрационные насосы

Устройства для перекачки воды, выполненные по вибрационной технологии, обладают двумя ключевыми преимуществами, которые принесли им огромную популярность: миниатюрные размеры (недаром, наиболее популярные вибрационные насосы называются «Малыш»), и небольшая стоимость.

Главным недостатком вибрационников считается небольшая мощность (центробежный насос имеет в 4-5 раз большую продуктивность), которой, однако, вполне хватает для водоснабжения дома и бытового использования.

Такие устройства имеют предельно простой принцип работы, разберем его на примере насоса «Малыш 10м»: после подключение к сети (достаточно обычной розетки на 220В), силовой агрегат насоса начинает трансформировать переменный ток в механические колебания, которые передаются на поршень, закрепленный на вале привода.

Эти колебания имеют настолько маленькую амплитуду, что визуально они напоминают обычную вибрацию, отсюда такие насосы и получили своё название.

Вибрация поршня внутри корпуса создает гидравлический удар, при котором повышается уровень давления, и перекачиваемая жидкость выталкивается в водозаборный шланг (все остальные отверстия перекрыты обратными клапанами).

Все вибрационные устройства выполняются по погружной технологии — для нормального функционирования такие агрегаты должны полностью погружаться в рабочую среду. Это обуславливается тем, что вибрационные элементы насоса во время его эксплуатации очень нагреваются, и для их охлаждения необходимо постоянное пребывание насоса в холодной рабочей среде.

Читайте также: преимущества бытовых самовсасывающих насосов для воды.

Оптимальными вариантами для бытового использования являются вибрационные устройства «Малыш», в частности такие модели как «Малыш 10М», «Малыш БВ-0», и «Малыш 25»
к меню ↑

1.2 Центробежные насосы

В отличие от вибрационного насоса, центробежный агрегат может выполняться как по погружной, так и по поверхностной технологии (когда сам центробежный насос расположен возле источника, а для перекачки используется опущенный в воду шланг).

Эффективность системы водоснабжения, в основе которой лежит центробежный погружной насос максимальная, при этом центробежный агрегат имеет габариты, не на много превышающие размеры самых маленьких вибрационных насосов.

Процесс перекачки воды в таких устройствах происходит посредством вращения рабочего колеса, движение которого создает перепад давление между рабочим блоком и выводящим патрубком.

Центробежный насос подключается к розетке 220В, что дает возможность его универсального использования, как в качестве погружной техники внутри скважины, так и в качестве устройства для перекачки воды для полива огородов и приусадебных участков.

Читайте также: как сделать насос для фонтана своими руками?

к меню ↑

1.3 Миниатюрные дренажные насосы

Дренажный насос, он же дренажник, мало чем отличается от погружной водозаборной техники. Однако сфера их применения – они используются для перекачки грязной воды, очистки скважин и колодцев, дренажа сточных вод, перекачки технической воды для полива огородов – определяет следующие технические особенности:

  • Дренажный насос должен обладать конструкцией с повышенной износоустойчивостью, поскольку он постоянно подвергается агрессивному воздействию загрязненной жидкости;
  • Погружной дренажный насос должен обладать миниатюрными размерами, поскольку требуется его регулярная установка и демонтаж в разных местах;
  • Погружной дренажный насос должен иметь высокую мощность, так как для перекачки грязной жидкости (канализационные стоки гуще обычной воды) требуется нагнетание высокого давления;
  • Агрегат должен подключатся к универсальному источнику питания (220в), так как мест, где может потребоваться дренажный насос, огромное количество;

к меню ↑

1.4 Миниатюрные циркуляционные насосы

Повышенное требование к компактности циркуляционных насосов обуславливается тем, что такие устройства устанавливаются непосредственно на трубопровод, и в случае большого веса могут его попросту деформировать. Главным функциональным назначением миниатюрного циркуляционного насоса является повышение давления потока воды в замкнутом трубопроводе.

Такие устройства устанавливаются в системах отопления частных домов, уровень давления в которых не дает теплоносителю нормально циркулировать в естественном режиме, что не позволяет реализовывать весь потенциал отопительного прибора.

Также циркуляционные насосы устанавливаются на системы автономного водоснабжения домов, где они необходимы для повышения давления воды на выходе из фильтрующей установки, либо гидробака.

Габариты циркуляционных устройств редко превышают 7*7 см., при этом, сейчас всё большую популярность набирают насосы для повышения давления циркуляции воды на 12 и 24 вольта, которые обладают ещё меньшими размерами. Все циркуляционники работают от розетки 220В.
к меню ↑

2 Компактные станции водоснабжения

Для тех, кто хочет получать чистую воду высочайшего качества, не жертвуя при этом комфортом и не тратя на обустройство автономного водоснабжения много времени и сил, отлично подойдет компактная насосная станция.

Бытовая станция для водоснабжения обладает всеми преимуществами, что и серьезные промышленные установки, но при этом, её размеры меньше в несколько раз, что позволяет без проблем поместить её в любом доме. Такая станция состоит из нескольких агрегатов, каждый из которых выполняет определенные функции.

Для забора и перекачки воды из скважины используется погружной центробежный насос, посредством которого вода подается в специальную фильтрующую установку (чаще всего используется аэрационная станция закрытого типа, либо фильтры тройного осмоса), где происходит её очистка.

На выходе из фильтрующей установки монтируется циркуляционный насос, который выполняет функцию повышения, упавшего после фильтра, давления воды. Циркуляционный насос выполняет перекачку воды в гидроаккумулятор – накопительный бак, который постоянно наполнен очищенной скважинной водой.

Читайте также: принцип работы и модельный ряд гидроаккумуляторов Джилекс.

Такая станция водоснабжения функционирует полностью автономно – без вмешательства человека. Ею управляет реле давления: при понижении давления внутри гидробака ниже граничного уровня реле смыкает контакты, которыми центробежный насос соединен с электросетью 220В, вследствие чего насос включается и подает воду в систему.

После повышения давления внутри гидроаккумулятора до нужного уровня реле автоматически отключает насос и фильтрующую установку.
к меню ↑

2.1 Тепловые насосы

Также стоит упомянуть об тепловой насосной технике, стремительное развитие которой делает её одним из самых перспективных вариантов альтернативного отопления. Судите сами:

  • КПД, которое имеет тепловой насос, больше, чем КПД любой другой отопительной установки;
  • Тепловой насос является максимально экологически чистым источником тепла на сегодняшний день;
  • Тепловая станция обладает максимальной универсальностью – источник рассеянной тепловой энергии может быть найден в любых климатических условиях;
  • Работа тепловой насосной техники не провоцирует повышения уровня пожарной опасности;
  • Тепловой насос не требует абсолютно никаких эксплуатационных расходов;

Читайте также: как получить лицензию на водопользование скважины?

к меню ↑

byreniepro.ru

1 Назначение и область применения

Большинство мини насосов для воды предназначены для автономного обеспечения частных домов и дач независимым источником воды. Уже не будет важно, есть ли по улице централизованный водопровод от городской сети. Да и в таких системах качество воды не всегда бывает на высоком уровне.

В лучшем случае, это качественная техническая вода. А вот если у вас на участке есть колодец или пробита скважина, у вас будет постоянный доступ к чистому источнику воды без каких-либо ограничений. Нужно только решить, как воду из-под земли доставить в дом.

Точно так же обстоит дело и с канализацией, и с отоплением. Любую подачу, откачку или циркуляцию жидкости, можно сделать, используя насос для воды. Компактность и производительность современных разновидностей достигла таких показателей, что коробочка размерами 30х30х30 сантиметров может одновременно забирать воду с глубины 100 метров и подавать её на расстояние в 200 метров. При этом занимая минимальное количество пространства, потребляя минимум электроэнергии из обычной бытовой сети и работая на столько бесшумно, что о её исправности можно судить только по текущей из крана воде.
к меню ↑

2 Разновидности мини-насосов

Аппараты, применяемые для частного домовладения, можно разделить на две большие группы:

  1. Погружные (вибрационные) модели – работающие в нутрии колодцев на глубине и поднимающие столб воды на 15-20 метров.
  2. Центробежные (скваженные) модели – намного мощнее своих погружных собратьев. Работают на поверхности и могут забирать воду из скважины глубиной до 120 метров.

к меню ↑

2.1 Вибрационные насосы

Самое важное преимущество этих моделей, позволившее им завоевать большую популярность среди широких масс населения, это компактные размеры и относительная дешевизна. Так же их очень просто установить и наладить работу. Компактные погружные насосы так же имеют и недостатки. Малая, по сравнению с центробежными моделями производительность, примерно в пять раз меньше. Но даже такой производительности вполне достаточно, чтобы обеспечить потребность любого дома в питьевой и технической воде.

Такой аппарат очень легко ввести в эксплуатацию, все что для этого потребуется — это опустить его в колодец, предварительно подсоединив к гибкому шлангу, и подключить к самой обычной бытовой сети 220 вольт. Есть только одна тонкость — для нормальной, беспрерывной работы, мини насос должен постоянно быть в погруженном состоянии. Это нужно для его охлаждения и работы всех клапанов.
к меню ↑

2.2 Центробежные насосы

Центробежные аппараты более универсальны. Они могут быть сделаны в двух исполнениях: центробежный погружной вид и классический центробежный. Погружной устанавливается близко от источника воды, и от его заборного патрубка в источник опускается короткий шланг. Классические разновидности могут забирать воду с большого расстояния и подавать ее в систему водоснабжения под напором. Рабочее колесо такого аппарата имеет высокий КПД, и простота конструкции не позволяет ему выходить из строя на протяжении многих лет.

Современные технологии сделали их такими же маленькими, как и вибрационные модели, но по своим характеристикам они обошли их в несколько раз. Такие водяные насосы мини, при помощи рабочего колеса могут создавать достаточное давление, чтобы поднять воду на второй этаж частного дома. Подключается такой прибор так же просто, можно подсоединить его к системе водоснабжения. Или в самом начале, возле источника воды, или ближе к дому. Затем присоединить к обычной бытовой электросети в 220 вольт.
к меню ↑

2.3 Дренажный насос

По сути, это тоже погружной электронасос, только рассчитанный не на чистую воду из скважин, а на условно грязную, из пруда или реки. Такие прибор применяются для подачи воды для бытовых нужд, например, для полива огорода или орошения травы на лужайке. Дренажный аппарат должен обладать следующими характеристиками, которые делают его надежным и долговечным:

  • повышенная устойчивость к абразивным частицам в воде;
  • маленькие размеры, чтобы была возможность легко переносить с места на место;
  • повышенной мощностью, так как грязная вода по отношению к чистой обладает повышенной плотностью.
  • Возможность работать от обычной бытовой электросети в 220 вольт.

к меню ↑

2.4 Мининасос циркуляционный

Основная сфера применения циркуляционных насосов — в системе отопления, где жидкость находится не только в замкнутом контуре, но и под давлением. Такие насосы позволяют эффективно распределять горячую воду по системе отопления, тем самым повышая уровень КПД отопления. А самые современные отопительные котлы просто не могут нормально работать, не используя маломощный насос. Иногда, циркуляционный насос используется в подаче питьевой воды по дому, чтобы создать необходимо давление для бытовой техники.

Отдельной категорией идет инфузионный насос, рассчитанный на подачу строго определенного количества жидкости в определенные временные рамки. Такой насос как перфузор компакт способен на запрограммированные операции, и будет автоматически подавать жидкость, без вмешательства человека. Достаточно один раз ввести данные, и он запомнит их навсегда.

к меню ↑

3 Популярные модели и производители

Самым популярным погружным насосом можно назвать серию Малыш. Они бывают разной производительности, рассчитаны на разную высоту подъема водяного столба и разной величиной мощности. Но все они без исключения имеют высокую надежность, ремонтопригодность и низкую цену.

Среди циркуляционных насосов лидерские позиции занимает компания VILO. В её линейке так же существует достаточно большой ассортимент, чтобы можно было подобрать максимально подходящая по характеристикам помпа.

Популярные дренажные насосы представлены тремя фирмами:

  1. Pedrollo – итальянский производитель, сконцентрировал свои усилия на качестве и производительности.
  2. Makita – знаменитый японский производитель, сманивает покупателей при помощи компактности производительности своей продукции. А так же, как и вся японская техника, обладает самой высокой надежностью.
  3. Джилекс – отечественный производитель, выпускает насосы малой производительности.

Популярные центробежные насосы:

  1. Калибр НПЦС. Насосный агрегат обладает высокой производительностью и небольшой ценой, хорошийвыбор для ограниченного бюджета и для дачи, где использование насоса будет не слишком частой операцией.
  2. Насос HERZ 100HQ JD – дорогая помпа, с малым энергопотреблением (до 0,55 кВт).
  3. Насос Водолей. Изготовлен украинским предприятием «Промэлектро». Это хорошее сочетание цены, качества и энергопотребления.
  4. Насос Джилекс Водомет. Насос российского производства, который характеристиками не уступает лучшим моделям других стран.

Мининасосы имеют разные технические показатели. Это основной критерий выбора. Будет странным, если нужен будет маленький погружной насос, способный подавать 120 литров в час, а вы будете себе искать электронасос, способный выдать такой литраж за минуту.

Правила эксплуатации сводятся к правильному подключению труб, к электрической сети и периодической чистки фильтров и клапанов в системе. Специального ухода современные насосы не требуют. Защита от прямого попадания воды на электрические части, если они не защищены с завода, и защита от промерзания во время зимнего периода — вот и все сложности с которыми вы столкнетесь.
к меню ↑

nasosovnet.ru

Область применения компактных помп

Назначение миниатюрных агрегатов:

  • водозабор из колодцев, имеющих предельную глубину – 20 м, скважин – 100 м;
  • использование как бытовых фильтров очистки жидкости;
  • повышение давления системы водоснабжения.

Компактные приборы осуществляют подъем перекачиваемой среды максимальной высотой 100 м, горизонтальную транспортировку – 200 м и больше. В качестве скважинного оборудования зачастую используются центробежные водяные насосы для перекачки воды, для колодцев – вибрационные, циркуляцию рабочей среды отопительных систем обеспечивают циркуляционные установки. Существуют самовсасывающие приборы, способные работать с  разнообразными жидкостями, включая дизельное топливо.

Вибрационные помпы

Вибрационная технология, используемая при производстве помп, обеспечивает преимущество сочетания компактных габаритов и низкой цены. Это доказывает востребованность вибрационных моделей серии Малыш. Единственный минус подобных агрегатов – низкие показатели мощности, для сравнения центробежный прибор продуктивнее минимум в 4 раза.

Вибрационная помпа "Малыш"

Такой мини насос для воды отличается предельно простым принципом действия, наглядный пример — устройство Малыш 10м. Для работы потребуется стандартный источник питания 220 вольт. При запуске начинается преобразование силовым элементом переменного тока, чем обусловлено возникновение механических колебаний. Эти движения передаются поршню, который крепится к валу электропривода. Поскольку амплитуда колебаний ничтожно мала, возникает сходство с обычной вибрацией, что объясняет название устройств. Поршень вибрирует, создавая гидроудар, повышающий давление, которое выталкивает перекачиваемую среду в направлении водозаборного шланга. При этом обратные клапаны перекрывают другие выходы.

Любая вибрационная помпа – это погружной насос, который нормально функционирует только при полном погружении в жидкость.

Подобная особенность обусловлена сильным нагревом, поэтому охлаждающим механизмом выступает сама холодная перекачиваемая среда. Оптимальные бытовые вибрационные приборы малой мощности – модификации 10м, БВ-0, 25 серии Малыш.

Погружной вибрационный мини водяной насос отличается повышенной чувствительностью к качеству воды, состав которой должен полностью исключать технические включения.

Центробежное оборудование

Центробежный (многоступенчатый) агрегат бывает погружным и поверхностным. Второй вариант подразумевает расположение вблизи источника водозабора, когда перекачка осуществляется посредством опущенного в жидкость шлага. Система водоснабжения, ключевым звеном которой выступает многоступенчатая помпа отличается максимальной эффективностью эксплуатации.

Центробежный TOPSFLO TL-B10H-B24-0905

Размер центробежного оборудования практически не уступает габаритам миниатюрных помп вибрационного типа. Для работы необходим источник питания 220 вольт, что делает устройство универсальным вариантом техники, которую можно использовать как скважинное оборудование, так и обеспечивающее автономный полив приусадебного участка.

Перекачку жидкости осуществляет вращение рабочего колеса, создающее перепад давления между рабочим устройством и отрезком трубы, присоединенной к трубопроводу (патрубок).

Сравнивая вибрационные и центробежные аппараты, последние обладают преимуществом высоких показателей производительности, продуктивности, высоты подъема жидкости.

Этой статьей читают: Центробежный насос: как он устроен

Дренажные модели: маленькие версии

Дренажный насос напоминает погружную водозаборную технику, отличаясь областью применения. Назначение приборов – перекачка грязной жидкости, очистка источников водозабора (скважины, колодцы), дренаж стоков, откачка технической жидкости, которой поливают посадки. Сфера использования определяет особенности конструкции и технические характеристики.

  • Конструкцию дренажного прибора отличает повышенная износоустойчивость – агрегат подвергается постоянному воздействию агрессивной рабочей среды, содержащей загрязняющие включения.
  • Дренажный насос погружного типа отличается миниатюрными габаритами, обеспечивающими мобильность устройству, которое регулярно монтируется, демонтируется, используется в разных эксплуатационных условиях.

Ключевой момент — высокие показатели производительности, поскольку такое оборудование выполняет перекачку сильно загрязненных рабочих сред, когда необходимо нагнетать высокое давление.

Возможность подключения к обычной розетке 220 вольт.

ВИДЕО: Как сделать мини водяной насос своими руками 12V из компьютерного вентилятора

Фекальное оборудование

Фекальный мини насос для воды мало чем отличается от дренажной помпы. Эти агрегаты исключают возможность перекачки рабочей среды, содержащей технические включения (песок, гравий, камни). Предотвращает попадание крупных включений оснащение входного отверстия стальной сеткой-фильтром.

Фекальные насосы (для грязной воды)

Комплектация некоторых модификаций включает измельчитель, предусматривающий возможность перекачки рабочей среды повышенной густоты и вязкости.

Работу устройства регулирует предохранитель, которым оборудуется агрегат. Изменение уровня жидкости ниже критической отметки, благодаря наличию предохранителя, фиксируется, срабатывает автоматическое отключение системы. Материалами изготовления погружного, полупогружного фекального оборудования служит сталь, чугун.

Миниатюрные приборы обладают высокой производительностью и продуктивностью работы. При наличии усиленного корпуса, лопастного механизма, обладают небольшой массой, исключающей проблемы транспортировки.

Главный минус поверхностных мини версий – невозможность использования аппаратов в условиях повышенной влажности, пониженных температур, когда замёрзшая жидкость водозаборного шланга становится причиной поломки системы. Оптимальный вариант эксплуатации – внутри помещений.

ВИДЕО: Как выбрать дренажный или фекальный насосы

Многоступенчатое компактное оборудование

Циркуляционный мини насос для воды предназначен повышать давление водяного потока замкнутого трубопровода. Необходимость компактных габаритов обусловлена особенностями монтажа: прибор устанавливают на инженерное сооружение – трубопровод, большая масса способна деформировать конструкцию.

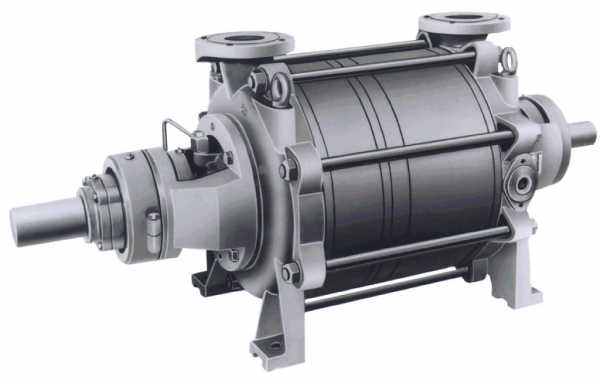

Жидкостно-кольцевой многоступенчатый LOH_25003_25007_25309

Местом установки многоступенчатого оборудования зачастую становится система автономного водоснабжения здания. В таких случаях маленькие устройства обеспечивают повышение уровня давления выходной части системы фильтрации или ёмкости, поддерживающей давление трубопровода (гидравлический бак). Размеры циркуляционного аппарата 7х7. Повышенным спросом пользуются модели 12, 24 вольт меньшего размера. Для работы требуется источник питания 220 вольт.

Особенности выбора и рекомендации

Решив приобрести мини насос для воды, необходимо учитывать конкретные условия эксплуатации, рассмотреть все преимущества и недостатки. Очевидные плюсы – небольшая масса, компактные габариты, повышающие функциональность техники, исключая сложности транспортировки. Имея малые габариты, производительность миниатюрного аппарата мало уступает показателями мощности стандартных версий. Недостатки – меньшая производительность относительно крупных аналогов.

Важно иметь представление, какой объем работ потребуется выполнять агрегату и соотнести характеристики моделей с собственными требованиями. Крайне важно понимать, какие жидкости придется перекачивать прибору, учесть показатели необходимого расстояния транспортировки, силы давления, высоты водяного столба. Выяснив совокупность этих параметров, подобрать нужную модификацию будет намного проще.

ВИДЕО: Центробежная водяная помпа 10 см

www.portalteplic.ru


otoplenie.site

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
