Как выбрать циркуляционный насос для отопления

Циркуляционные насосы представляют собой составляющую систем отопления, основная функция которой перекачивание негустой жидкой однородной массы. Благодаря равномерному передвижению теплоносителя по системе трубопровода, тепло равномерно распределяется, способствуя улучшению показателей его работы.

Данному оборудованию свойственно не только круговое движение жидкой массы внутри отопительной системы трубопровода, но и рециркуляционный режим. При расчете параметров в учет берутся потери на трение и сопротивление отопительной жидкости.

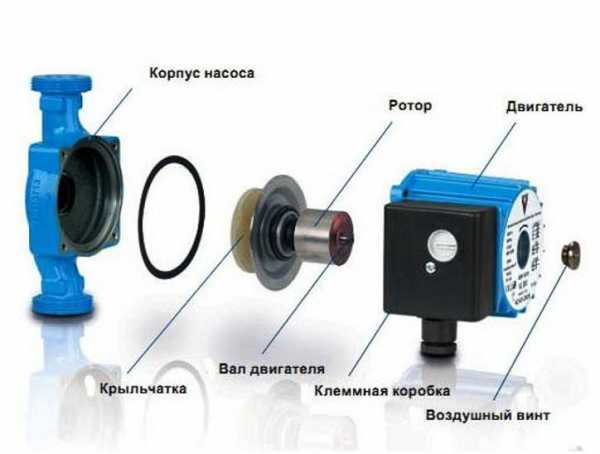

Конструктивно их можно описать следующим образом:

• Корпус, к которому присоединена улитка;
• К последней присоединяют контурные трубы;
• Внутри корпуса расположен электродвигатель с управляющей платой и клеммами, к которым подсоединяют электропровода;
• Ротор с крыльчаткой, который вращается и передвигает теплоноситель, засасывая его с одной стороны и нагнетая в контурные трубы с другой, создавая определенное разряжение на входе циркуляционного оборудования и необходимое давление на выходе.

Преимущества использования:

• равномерное теплораспределение, способствующее хорошему и качественному обогреву одинаково во всех помещениях;
• возможность регулирования отопительной системы;
• автоматическое обеспечение бесперебойной работы циркуляционного оборудования в установленном режиме;
• возможность 50% экономии электроэнергии благодаря настройке определенных параметров;
• контроль вращения ротора для обеспечения требуемой температуры;
• функциональность работы с любой жидкостью-теплоносителем;
• тишина и КПД: «Мокрые» – более тихие и идеальны для небольших сооружений, «сухие» обладают высоким КПД и хороши для сооружений побольше;
• необходимый напор обеспечивает рабочую исправность всей техники;
• длительный эксплуатационный срок;
• универсальность для практически любых отопительных систем;
• необходимость данного прибора для нормальной работы и функционирования систем отопления скрытого типа, так как естественная циркуляция жидкой массы невозможна по тонким трубам.

Принцип работы – роторы с закрепленными на них лопатками создают давление жидкого теплоносителя. Обычно, конструктивно в корпусе действует 1 ротор, но возможны конструкции и с 2-мя роторами. Главное условие работы прибора – отопительная система не должна иметь внутри воздуха.

Типы насосов

По конструктивному выполнению рабочей части циркуляционный прибор классифицируется на насосы с мокрым и сухим ротором. Проектирование прибора мокрого типа предполагает расположение ротора с рабочим колесом в теплоносителе. Конструкция корпуса такова, что специальные зазоры способствуют попаданию жидкой массы, благодаря постоянному движению которой мотор охлаждается, а движущиеся детали смазываются.

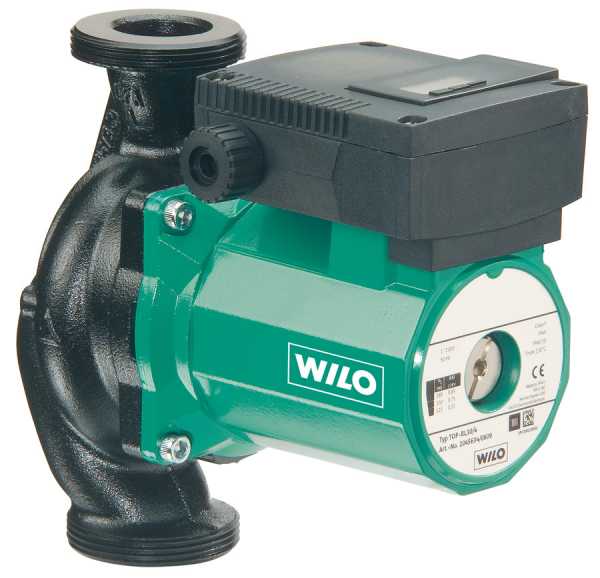

У таких приборов отсутствует сальник. При роторном вращении происходит постоянное движение теплоносителя через гильзу. Рекомендуемое расположение насоса – горизонтальное, что будет препятствовать образованию воздушных пробок.

Благодаря постоянному расположению всех частей прибора в теплоносителе происходит поглощение вибрационных шумов, что объясняет бесшумность насосов мокрого типа. Для проверки рабочего состояния и правильности роторного вращения используют спецприспособление или определяют на глаз, вскрыв заднюю пробку.

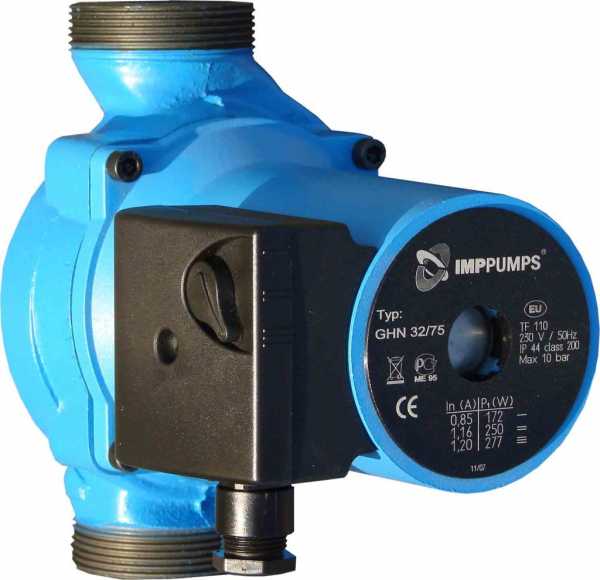

Конструктивно приборы мокрого типа классифицируются на обычные – для отопительных систем, и специальные – для подачи горячей водой с учетом появления минеральных отложений.

Преимущества:

• Бесшумность работы;
• Долгий эксплуатационный срок;
• Простая настройка;
• Низкое электропотребление;
• Компактность;
• Легкость.

Минус – низкий КПД, способствующий ограничению области применения приборов данного типа.

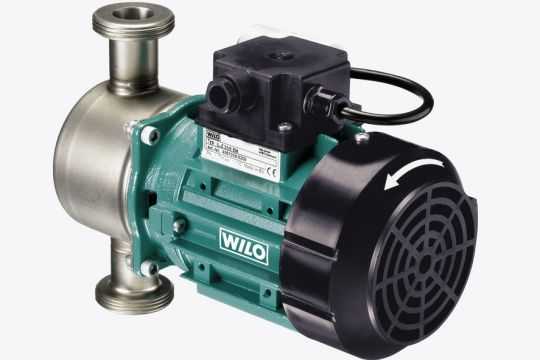

В сухом роторе теплоноситель не омывает его и движущиеся его составляющие не смазываются. Главное достоинство – перекачивание большого объема теплоносителя благодаря более мощному двигателю. Возможны модели со сплошным валом, где имеется мотор с крыльчатками, и с соединением муфтой, что дает возможность заменять на более мощный электродвигатель.

Для предотвращения попадания жидкости между насосом и электродвигателем идет сальник из агломерированного угля или керамики и нержавейки в условиях тяжелой работы. При вращающих движениях между поверхностями образуется тонкая пленка, которая дополнительно герметизирует детали вращения.

Главный плюс — высокий КПД – почти 80%, что подходит для обогрева вместительных сооружений. Минус – высокий уровень шума, требующий установки насоса в отдельном дополнительно шумоизолированном помещении.

Выбор оборудования: необходимые расчеты

Требования к работе насоса в системе отопления:

• Производительность – объем перегоняемого теплоносителя, его расход при загруженности прибора на минимум. Чем выше данный показатель, тем лучше. Рассчитывается он по формуле: мощность отопительного котла, деленная на разность температур теплоносителя в трубах подающей части контура (+90 – +95С°) и обратных трубах отопительного контура (+60 – +70 С°). На 10 м длины циркуляционного контурного кольца требуется 0,6 м напора. На обогрев 10 кв. м помещения необходимо 1 кВт котла отопления. При расчете на 1-у секцию радиатора в 200 Вт, то на 10 кв. м устанавливаются 5 секций и запас в 1-2 секции. Насос обязан подводить жидкость ко всем радиаторам сооружения.
• Давление – уровень поднятия жидкости насосом в отопительной системе. Измерение производится в м водяного столба или атмосферах.
• Рабочие условия — квадратура помещения обогрева, вид и температура теплоносителя, окружающая температура, диаметры составляющих трубопровода. Окружающая температура влияет на объем необходимого тепла, чтобы обогреть строение, и, соответственно, на работу прибора. Перегрев насоса из-за чрезмерной нагрузки – результат неправильного его выбора. При большем диаметре трубопровода, требуется мощный насос для передвижения большего объема жидкости в системе, к тому же если у нее вязкость больше, чем у воды.
• Внешние аспекты — размеры прибора, рабочий уровень шума, сложность обслуживания. Поэтому, чем меньше размер и более низкий уровень шума, тем лучше.

Кроме испытываемой нагрузки, во внимание берется постоянство или временность работы насоса. При необходимости только подпитки отопительной системы и небольшой настройки показателей давления можно сделать выбор не очень производительного по мощности прибора.

При работе прибора с контуром естественной циркуляции мощность должна быть большая из-за высокой нагрузки на прибор. Неправильный выбор грозит плохим «продавливанием» отопительной системы и еле теплыми батареями.

Причем, самому прибору грозит перегрев и выход из рабочего состояния. Не рекомендуется установка 1-дюймового прибора в трубы на 1,25 дюйм, используя переходники, которые не могут обеспечить необходимый напор. Небольшая потребляемая электромощность от 50 до 200 Вт имеет значение при режиме – постоянно включен.

Итак, на выбор влияют:

• климатические условия;
• теплоизоляция сооружения;
• теплоизоляция полового и потолочного перекрытия;
• герметичность оконных и дверных конструкций;
• размеры сооружения.

По техническим параметрам выбранная модель должна быть чуть ниже максимальных своих возможностей, чтобы прибор не работал вхолостую. К тому же, при недостаточной загрузке появляются нежелательные шумы в тепловой магистрали.

Такой важный параметр, как материал изготовления насоса тоже влияет на качественном выполнении его работы, длительности эксплуатационного срока и цену. Из-за негативности влияния воды на детали и узлы прибора производство насосов применяет высокопрочные материалы, способные противостоять даже кипятку.

Например, керамические ротор и подшипники отличаются прочностью и длительным сроком эксплуатации, не подверженность коррозийным образованиям и бесшумностью работы.

В среднем эксплуатационный срок – 10 лет, требующие строгого выполнения всех условий эксплуатации насоса.

Основные условия правильного и качественного обустройства циркуляционного отопительного прибора:

• Недопущение наличия воздушных пузырей внутри системы отопления.
• Правильно выбранная и запущенная отопительная жидкость.

Производители и цены

Производство циркуляционных насосов осуществляется несколькими фирмами, для которых качество и надежность – главные составляющие их успеха. Наибольшую известность приобрели Grundfos, ELSOTHERM, Speroni, Wester, Wita, Pedrollo, WILO и DAB, основополагающий фактор работы которых – это переход на автоматизированные производственные процессы по максимуму, что, главным образом, влияет на получение высококачественной продукции.

При одинаковых характеристиках продукция различных производителей отличается степенью надежности и длительностью эксплуатационного срока. Много на рынке по продаже систем отопления китайских подделок и продуктов. Бренды Grundfos и WILO отличаются высокой степенью надежности и очень низким уровнем шума своей работы.

Чтобы удостовериться в их рабочей активности на слух, следует подойти поближе на 5-10 см от прибора или приложить к насосному оборудованию руку. Годы их работы не требуют особого проявления внимания по отношению к ним. Единственный минус — высокая стоимость – в 2 раза выше, чем другие менее популярные бренды.

Другие производители предлагают среднюю по стоимости и качеству продукцию. Отличаются хорошей работой при редком возникновении каких-либо проблем. Отзывы о китайской продукции мало различаются: со временем уровень шума у изделий повышается, возможно разбалтывание ротора или насосы выходят из строя в результате сгорания.

Срок их эксплуатации от 2-х месяцев до 2-х лет. Единственный плюс – маленькая стоимость. Строго не рекомендуется приобретать китайские помпы.

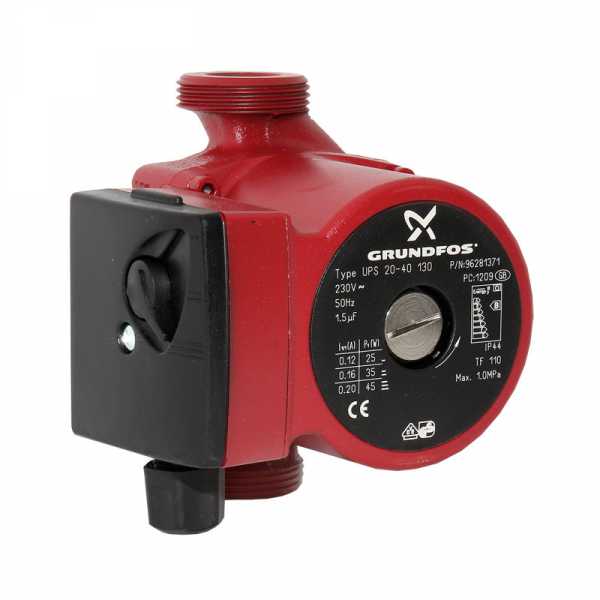

Для примера, рассмотрим модель GRUNDFOS UPS 25−40. Значение 40 – высота подъема отопительной жидкости на 4 м – это 0,4 атм. давления, главный показатель при выборе насоса. Значение 25 – 1-дюймовое сечение подсоединяемых труб (25 мм).

Стандартные сечения присоединяемых труб – 25 мм и 32 мм. На приборе может быть указание показателей потребляемой энергомощности в различных рабочих режимах, число оборотов и направленость роторного движения и жидкости в системе.

Правила установки

До установки прибора определяется местоположение проведения монтажных работ. Из-за необходимости в периодическом обслуживании следует обеспечить свободный доступ к данному оборудованию. Оптимальный вариант – перед котлом отопления на «обратке».

Это объясняется постепенным накоплением воздуха в верхней части котла и при монтаже прибора на подаче воздушные образования будут вытягиваться из котла и образовывать вакуум, который приведет к закипанию завоздушенной части. Монтаж перед котлом обеспечит вталкивание жидкости в котел без появления воздушных пробок.

Помимо этого, такой монтажный способ обеспечит работу насосного оборудования при более низком температурном режиме, что будет способствовать продлению эксплуатационного срока насоса. Так как на обратке температурные показатели жидкости ниже, чем на подаче.

Важно также положение вала прибора строго горизонтально. В противном случае, оборудование будет не полностью покрыто теплоносителем и его производительность снизится на 30%, а возможен и выход из строя из-за перегрева.

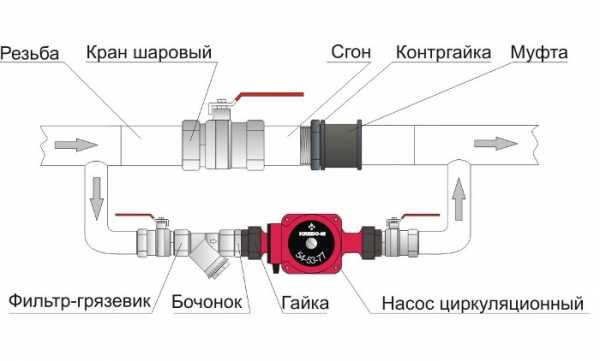

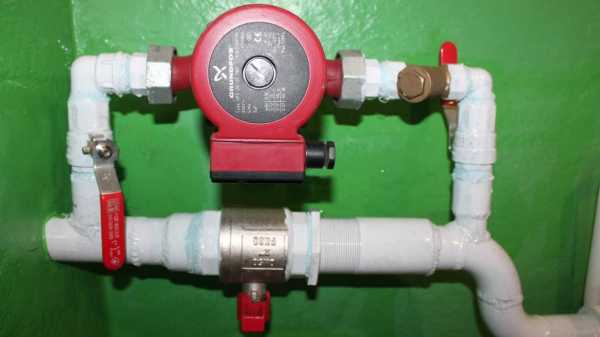

На монтажном участке желательна установка байпаса – обводной линии. Необходимость данной установки возникает при возможности электроотключения или поломки насоса, в этом случае естественная циркуляция жидкости производится посредством кранового открытия по главному трубопроводу. Обязательное условие – сечение трубы байпаса меньше сечения основной системной трубы.

Перед прибором требуется установка фильтра грубой очистки для защиты вращающихся деталей от мелких частиц, которые при попадании их на крыльчатку вызывают ее заклинивание и, как результат, сгорание обмотки и поломку насосного прибора.

С обеих сторон оборудования производится установка запорной арматуры, в качестве которой выступают шаровые краны. Их перекрытие позволяет демонтировать или обслужить оборудование, не сливая системную жидкость.

Правильнее использовать обратный клапан вместо 1-ого из шаровых кранов. В этом случае до фильтра грубой очистки производится монтаж шарового крана, после фильтра – сам прибор, а за ним – обратный клапан, который предотвратит выход жидкости из системы с другой стороны насоса. Тогда демонтаж насосного прибора производится при перекрытии только 1-ого шарового крана.

Другая функция обратного клапана – предотвращение противоположного потока давления в магистрали трубопровода, что характерно при длинных стояках на подающей линии. При наличии длинного вертикального стояка, выходящего вверх от котла внутреннее давление системы направленно и вверх, и вниз. Поэтому монтаж обратного клапана не дает давлению частично уйти в “обратку”.

Особенности эксплуатации

Техническое обслуживание требует присутствия квалифицированного персонала, который способен:

• производить очистку оборудования от пыли или иных загрязнений;
• осуществлять контроль техсостояния прибора;
• измерять уровень создаваемого насосным оборудованием шума;
• проверить отсутствие протечек;
• проверить электроконтакты.

Блиц-советы

1. Приобретение и монтаж насосного оборудования проходит после проведения расчета всех его параметров;
2. Для обогрева помещений часто устанавливают «мокрое» исполнение насосного оборудования. Для более продолжительного эксплуатационного срока без его частых ремонтов необходимо регулярное слежение за чистотой воды в трубопроводе;
3. Расположение вала строго горизонтально;
4. Стандартное подключение производится к электросети на 220 В и возможная потребляемая мощность оборудования от 25 до 100 Вт;
5. Работа прибора рассчитана на длительный режим. В случае не эксплуатации системы долгое время работоспособность прибора требует обязательной проверки перед включением;
6. Указанные на корпусе параметры и маркировки обязательно берутся в учет при приобретении установки.

orcmaster.com

Циркуляционный насос для отопления как выбрать

Современные отопительные системы в большинстве своем работают полноценно и правильно, если оснащены циркуляционным насосом. Это профессиональное название, в обычной жизни же вы могли обозначать его как «помпа». Задача этого насоса – поддерживать постоянное нагнетание воды в контуре отопления, удерживать стабильное давление и осуществлять перемещение теплоносителя по контуру, помогая, тем самым, трубам и радиаторам (то есть деталям контура) пересилить ему гидросопротивление. Существуют отопительные системы, которые оснащены не одним, а несколькими такими насосами, где один находится непосредственно в отопительном котле, а остальные – в контуре отопительной системы. Преимущество того, что системе отопления имеется такой элемент, как помпа, состоит в том, что отсутствует необходимость сам котел размещать внизу отопительного контура. В этой статье мы расскажем вам, как выбрать циркуляционный насос для отопления, какие виды их бывают, а также, нужно ли ориентироваться на марку производителя при выборе насоса в магазине.

Насосы циркуляционные для отопления: характеристики

Стандартный циркуляционный насос представляет собой сложную конструкцию, состоящую из следующих элементов:

1. Основной корпус, к которому прикрепляется улитка.
2. Трубы отопительного контура, которые прикручены к этой улитке.
3. Электрический двигатель, оснащенный платой управления, а также клеммами для присоединения электропроводов. Он прикреплен к системе в корпусе.
4. Ротор с крыльчатой насадкой. Он представляет собой вращающуюся часть двигателя и осуществляет движение воды, с одной стороны всасывая ее, а с другой – нагнетая ее в трубы отопительного контура.

Когда вся эта конструкция приведена в рабочий режим, на входе из насоса образуется разряжение, а на выходе – требуемое давление (по-другому называемое компрессией).

Циркуляционные насосы для систем отопления существуют двух видов – «сухого» и «влажного» типов. Эта характеристика приобретена ими от особенности ротора – он бывает сухим и влажным.

В насосах первого типа такой элемент, как ротор во время работы насоса не контактирует самостоятельно с рабочей жидкостью, находящейся в контуре. От нее он изолирован с помощью специального уплотнителя, представляющего собой скользящее кольцо. Сухие насосы дают достаточно высокий коэффициент полезного действия, значение которого может доходить до 75 – 80%. Минус «сухого» насоса – сильный шум, а также довольно большой размер и требование особенной подводки труб в отопительном контуре. Необходимо регулярное обслуживание. Такие насосы обычно устанавливаются для отдельных котелен, которые обеспечивают теплом не один дом или большое промышленное предприятие.

Вращающийся ротор в системе насосов второго типа наоборот постоянно контактирует с жидкостью. Изолированной в этом случае становится статор (то есть неподвижная часть). За счет того, что ротор взаимодействует с жидкостью, происходит нужная смазка рабочих элементов ротора и обеспечивается бесшумность движения деталей в насосе. Обычно такие насосы оснащены регулятором скорости и могут проработать много лет без всякого обслуживания. Но неправильно будет остановиться на этих преимуществах: коэффициент полезного действия у этого типа насосов меньше – до 50 – 60%. Используются «влажные» насосы в частных домах, так как занимают совсем немного места и практически не производят шума.

Обычно при подборе циркуляционных насосов для отопления частных домов останавливаются на этой характеристике, но мы предлагаем вам рассмотреть и другие характеристики, способные повлиять на окончательное решение.

Параметры для выбора хорошего насоса

Циркуляционный насос будет работать хорошо, без сбоев и удовлетворять все возложенные на него требования, если обладает следующими характеристиками.

1. Продуктивность, то есть производительность работы. Этот параметр рассчитывается с учетом минимальной загруженности помпы.
2. Напор и давление.
3. Объем помещения, требующего отопления, тип жидкости, температура окружающей среды и температура самого теплоносителя, диаметр труб – это условия работы прибора.
4. Размеры помпы, уровень его шума в процессе работы, требования обслуживания – это внешние аспекты.

Скорее всего, самым ясным для обычного пользователя пунктом является последний, ведь со своими предпочтениями относительно этих простых характеристик мы можем определиться и без специальных расчетов. Обычно важна бесшумность и малогабаритный размер насоса – эти требования прекрасно удовлетворяют насосы «влажного» типа.

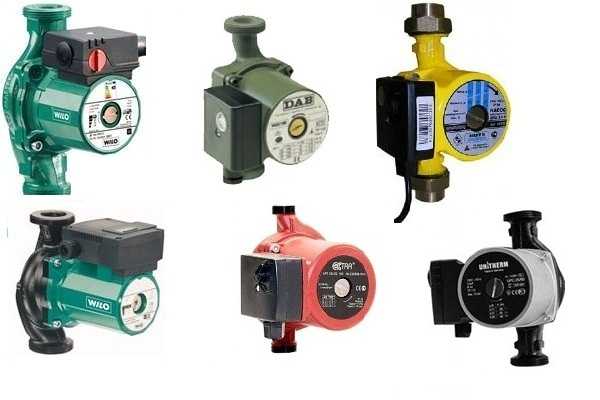

Выбор марки насоса

Специализированные магазины сегодня готовы предложить вам очень широкий выбор циркуляционных насосов самых разных видов и марок. Как правило, их характеристики не отличаются заметно. Отличия заключаются в степени их надежности и ориентировочном сроке службы.

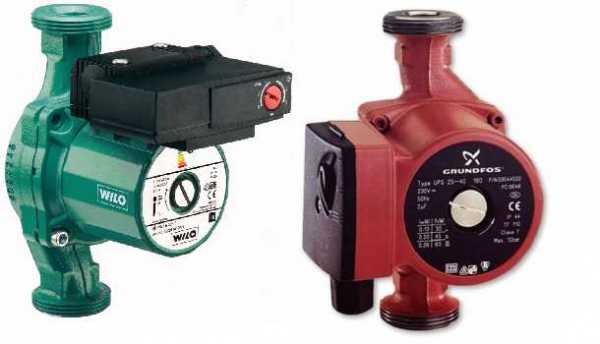

Среди самых востребованных циркуляционных насосов отопления называют Wilo, Grundfos, Speroni, ELSOTHERM и некоторые другие.

Обращаем ваше внимание, что рынок заполнен китайскими подделками, которые по внешнему виду мало чем отличаются от оригинала, но в процессе работы могут сыграть с вами злую шутку. Пользователи, столкнувшиеся с такими приборами, отмечают, что уже через некоторый период в приборе что-то начинает шуметь, разбалтываются детали, а иногда он просто-напросто перестает работать. Стоимость их гораздо ниже средней рыночной, но, как известно, скупой платит дважды.

Наиболее надежными из вышеназванных циркуляционных насосов для отопления отзывы покупателей называют Grundfos и Wilo. Они бесшумнее всех работают и давно зарекомендовали себя надежностью. Чтобы удостовериться в правдивости первой характеристики, достаточно прислушаться к работающему прибору на расстоянии в пять – десять сантиметров или положив на него руку. Есть у названной группы помп и недостаток, который для многих может стать решающим – это довольно высокая цена, она примерно в два раза выше, чем на насосы менее распространенных производителей.

Остальные средние по популярности бренды удовлетворяют соотношению цены и качества, работают без сбоев и редко доставляют большие проблемы своим владельцам.

Если сделать грамотный выбор при покупке циркуляционного насоса отопления для своего дома, можно обеспечить себе тепло и комфорт на долгие годы.

Правила установки насоса

Для того чтобы самостоятельно произвести установку циркуляционного насоса в системе отопления, не требуется специальных знаний и навыков. Помпа, как и любое другое приобретаемое вами оборудование, поставляется с обязательно приложенной к нему инструкцией по установке. Внимательно ознакомившись с каждой ее главой и с каждым пунктом, можно без проблем воплотить все в жизнь.

Пожалуй, главное правило установки – это осуществить грамотный выбор нужной позиции прибора относительно линии горизонта. Насос должен быть установлен строго горизонтально, иначе возникнет риск образования воздушных пробок. Они лишают подшипники необходимой смазки и охлаждения, в связи с чем происходит быстрый износ деталей, и как следствие поломка насоса.

Ориентируйтесь на стрелку на корпусе, которая показывает, в каком направлении теплоноситель системы должен двигаться.

koffkindom.ru

Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья – Как прочистить канализацию в домашних условиях?

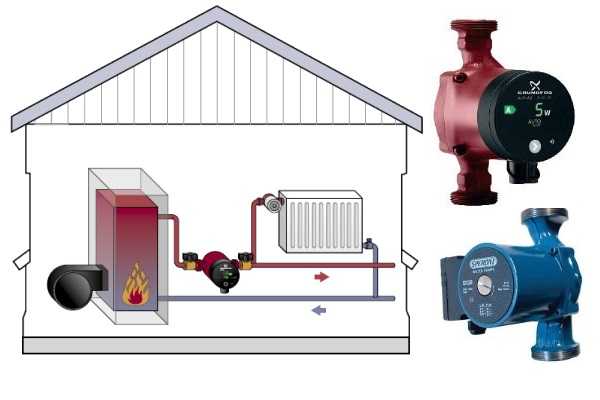

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

• возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

• в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

• сухим ротором;
• мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

• автоматическим;
• принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

• переключатель, расположенный на корпусе;
• автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

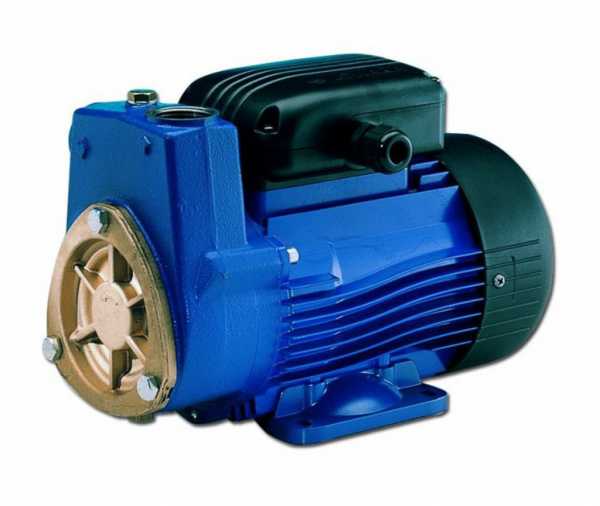

«Сухие» насосы

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

1. охлаждает двигатель;
2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

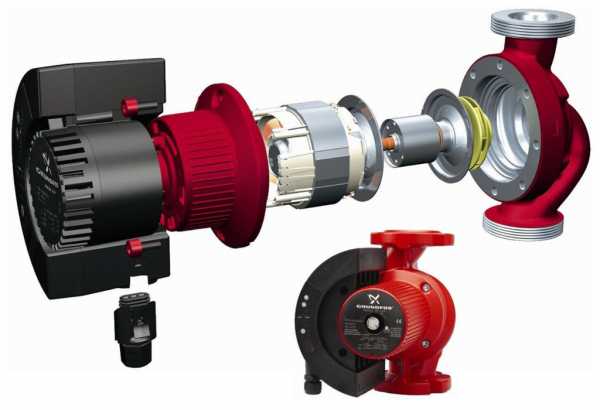

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

• корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
• электродвигателя, приводящего в движение ротор;
• стального или керамического ротора;
• вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

• типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

• отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

• ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

• техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

• мощность;
• предельный температурный уровень;
• внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
• производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
• объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? – здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

• установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
• обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
• в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья – Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

• на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
• в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
• также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.

Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

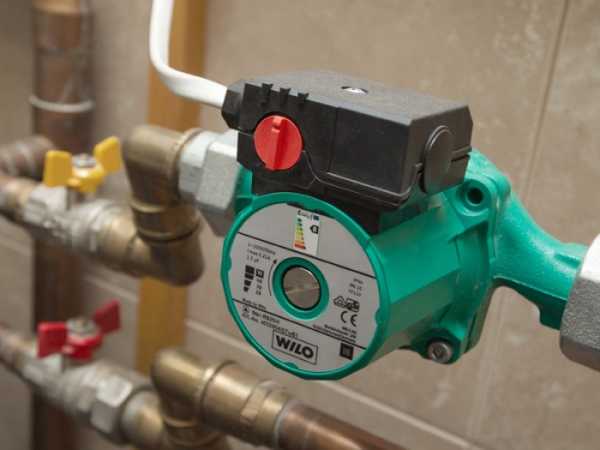

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

dimdom.ru

Циркуляционный насос на 12 вольт для систем отопления

Нормальная работа отопительного контура подразумевает постоянное перемещение теплоносителя по трубопроводу. Если его не будет, то теряется сам смысл обогрева. Именно эту задачу и решают маломощные циркуляционные насосы, которые устанавливаются в автономных системах. И вот здесь возникает вопрос надежности и непрерывности их функционирования.

Все подобные устройства в своем составе имеют электрический (как правило, асинхронный) двигатель. Главная проблема «частников» – перебои в электроснабжении участков, особенно если дом расположен в пригороде или в сельском районе. Не выдерживают местные подстанции, расчетная мощность которых не предусматривала столь интенсивной застройки, которая наблюдается в последнее время; обрыв линий электропередачи в зимний период по причине оледенения проводов, сильного ветра.

Рассчитывать на быструю ликвидацию таких аварийных ситуаций часто не приходится. Занесенные снегом дороги, удаленность, нерасторопность аварийных служб, отсутствие связи. Причин много, но результат один – так как все, даже самые маленькие циркуляционные насосы, нуждаются в напряжении 220 в, 50 Гц, тепло в доме какое-то время будет отсутствовать. Но и это не главное. Остывшие трубы отопления могут перемерзнуть и полопаться. Поэтому любой здравомыслящий владелец загородного дома заранее беспокоится о резервном источнике тепла, но здесь есть свои сложности.

Хорошей альтернативой является автономная система электропитания, однако применение различных агрегатов связано с рядом неудобств. Они создают при работе довольно сильные шумы, требуют отдельного места и регулярного внимания и обслуживания, что предусматривает их остановку. Плюс – дополнительные расходы на бензин или дизельное топливо. Да и для длительной непрерывной работы они не предусмотрены. Применение же циркуляционного насоса на 12 вольт позволяет избежать массы проблем.

Правда, некоторые «народные умельцы» приспосабливают для этого автомобильные помпы. Не говоря уже о больших сложностях при монтаже и определенных ограничениях, можно выделить главное – они имеют щетки, следовательно, подразумевается их выработка. А ведь одно из основных требований к любому циркуляционному насосу для отопления 12в – долговременная НЕПРЕРЫВНАЯ работа.

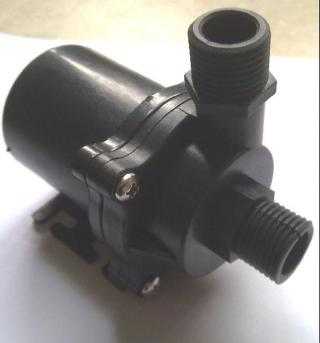

В последнее время в продаже появились низковольтные модели именно для автономных систем отопления и ГВС. Их особенность – отсутствие щеток, сальников и подшипников. К примеру, насосы известного производителя LAING способны качественно работать в системах отопления и горячего водоснабжения многоквартирного дома (до 500 м2). На рынке есть ряд аналогичных изделий и других производителей.

Характеристики маломощных насосов 12 вольт:

• Насос циркуляционный 12в обладает плавным пуском.
• В процессе работы происходит автоматическое удаление грязевых наносов (твердых фракций) с крыльчатки.
• Наличие электронной стабилизации скорости вращения.
• Отсутствие трущихся деталей значительно повышает износоустойчивость.
• Возможность работы не только от автомобильного аккумулятора, но и от любого источника постоянного тока 12 В (например, от солнечных батарей). Мини циркуляционный насос также целесообразно использовать для установки в системах обогрева таких строений, подключение которых к электроснабжению не сделано или не предусматривается. Например, охотничий или садовый домик.
• Работа не сопровождается такими «эффектами», как искрение, шумы, вибрация.
• Наличие защиты от перегрева.
• Широкий спектр применения. Кроме систем отопления и ГВС, они используются для обеспечения работы кондиционеров, перекачки воды в небольших водоемах. Их устанавливают на мобильных объектах (например, яхты, катера).
• Отсутствие необходимости в промышленном напряжении позволяет применять такие насосы для хозяйственных нужд. Например, на садовых участках для заполнения емкостей с водой, для опрыскивания посадок.

hoznasos.ru

Насос для отопления дома – технические характеристики и инструкции

При решении сделать отопление в частном доме нужно принимать во внимание количество кв. метров, так как если площадь большая, то система естественной циркуляции теплоносителя просто не справится со своей задачей, и нужно будет ставить насос для отопления дома, который поможет увеличить систему подачи тепла. Наиболее подходящие для этих целей – различные циркуляционные приборы, они помогут сделать подачу теплоносителя и вообще сам обогрев помещения более эффективным.

Циркуляционные насосы для отопления дома

Типы циркуляционных насосов

Существует два типа циркуляционных насосов:

• сухой;
• мокрый.

Насосы сухого типа

У насосов данного типа ротор не контактирует с водой, а его поверхность рабочая отделена от электродвигателя защитными кольцами.

Эти насосы для отопления, технические характеристики которых приемлемы, хоть и издают шум, но являются более эффективными, поэтому желательно их устанавливать в отдельном помещении.

Насос сухого типа

Если выбор пал на сухой насос для отопления, нужно знать, что он создаёт воздушные завихрения, поэтому пыль, которая попадает в него, может оказаться внутри мотора и повредить уплотнитель кольца. В этом случае прибор может выйти из строя. Чтобы этого не произошло, между кольцами всегда есть тонкая водяная плёнка, она играет и роль смазки, предотвращая разрушение колец уплотнителя.
Насосы сухого типа делятся на три вида:

Рекомендуем к прочтению:

• консольные
• вертикальные
• блочные.

Причём насосы для домашнего отопления вертикальные нужны там, где нужно перекачивать большой объём воды.

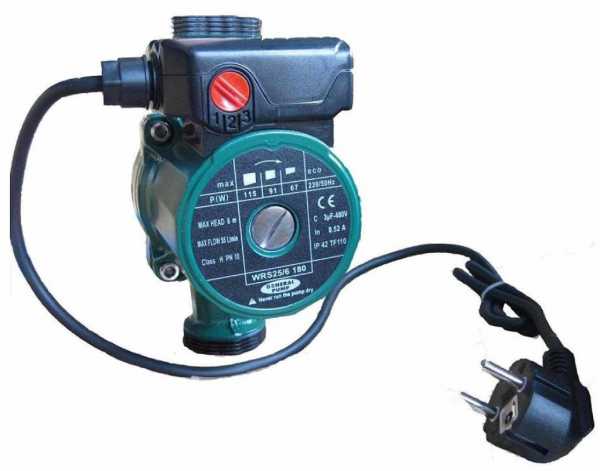

Циркуляционные насосы мокрого типа

Циркуляционные насосы мокрого типа

Их отличие в том, что ротор с рабочим колесом размещены в той жидкости, которую перекачивает насос для отопления, характеристики которого рассмотрим ниже. А та часть, в которой располагается электродвигатель, надёжно загерметизирована. Эти насосы для отопления 12 вольт хорошо подходят для небольших отопительных систем, к тому же, они издают меньше шума и не требует дополнительного техобслуживания, следовательно, их довольно легко ремонтировать, а также можно скорректировать параметры настройки. Из недостатков можно отметить низкий КПД.

В последнее время все насосы для отопления дома оснащаются различной «умной» автоматикой, благодаря которой можно переключать уровень обмоток и повышать производительность.

Такие модели подойдут там, где есть стабильный или незначительно меняющийся уровень расхода воды. Благодаря ступенчатой регулировке можно значительно сэкономить электроэнергию, выбрав режим, наиболее подходящий для данного строения.

Правильная установка циркуляционного насоса

При установке насоса нужно правильно выбрать его расположение, иначе придется осуществлять ремонт насоса для отопления. Для этого нужно будет найти, где в зоне всасывания воды гидравлическое давление будет избыточным. Есть несколько способов искусственно имитировать это условие.

Рекомендуем к прочтению:

• 1 способ. Необходимо поднять расширительный бачок на 80 см от самой высокой точки вашего трубопровода. Можно поставить расширительный бачок на чердаке, но тогда придётся его утеплять на зиму.
• 2 способ. Перенос трубы расширительного бака с подающего стояка и врезка его в обратку. В результате, создадутся идеальные условия для создания принудительной циркуляции.
• 3 способ. Врезка насоса в подающий трубопровод. Это осуществляется за точкой введения воды расширительного бака. Этот способ производится только тогда, когда есть полная уверенность, что данная модель оборудования выдержит самую высокую температуру теплоносителя.

При установке циркуляционного насоса очень важно правильно рассчитать мощность мотора и площадь помещения, в которое насос для отопления в квартире будет установлен, так как если в систему отопления врезать мотор большой мощности, то трубы будут постоянно шуметь, а при меньшей он не будет справляться со своей задачей.

Рекомендуем к прочтению: автоматика для циркуляционного насоса отопления

Перед установкой таких приборов, как насосы для отопления малой мощности, нужно знать, какое количество воды будет проходить через котёл за одну минуту, а также учесть диаметр труб и скорость движения воды. В любом случае вам подскажет инструкция и специалист.

Чтобы откачивать воду из системы отопления – применяется ручной насос для отопления. Лучше всего, если использовать насос ручной для системы отопления будет также специалист.

otoplenie-doma.org
